Page 11 of 331

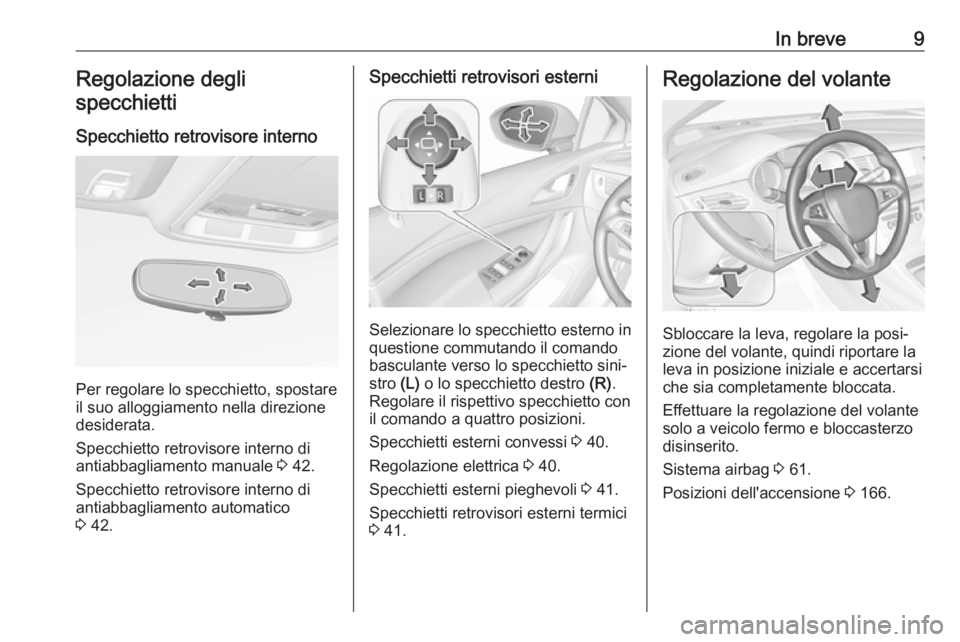

In breve9Regolazione degli
specchietti
Specchietto retrovisore interno
Per regolare lo specchietto, spostare
il suo alloggiamento nella direzione
desiderata.
Specchietto retrovisore interno di
antiabbagliamento manuale 3 42.
Specchietto retrovisore interno di
antiabbagliamento automatico
3 42.
Specchietti retrovisori esterni
Selezionare lo specchietto esterno in
questione commutando il comando basculante verso lo specchietto sini‐
stro (L) o lo specchietto destro (R).
Regolare il rispettivo specchietto con
il comando a quattro posizioni.
Specchietti esterni convessi 3 40.
Regolazione elettrica 3 40.
Specchietti esterni pieghevoli 3 41.
Specchietti retrovisori esterni termici
3 41.
Regolazione del volante
Sbloccare la leva, regolare la posi‐
zione del volante, quindi riportare la
leva in posizione iniziale e accertarsi che sia completamente bloccata.
Effettuare la regolazione del volante
solo a veicolo fermo e bloccasterzo
disinserito.
Sistema airbag 3 61.
Posizioni dell'accensione 3 166.
Page 12 of 331

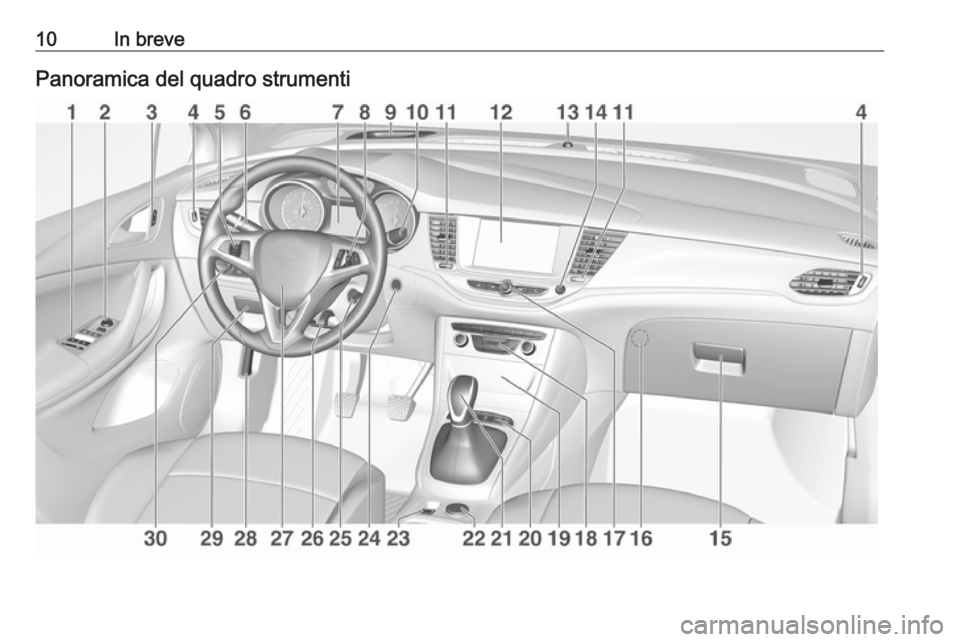

10In brevePanoramica del quadro strumenti
Page 13 of 331

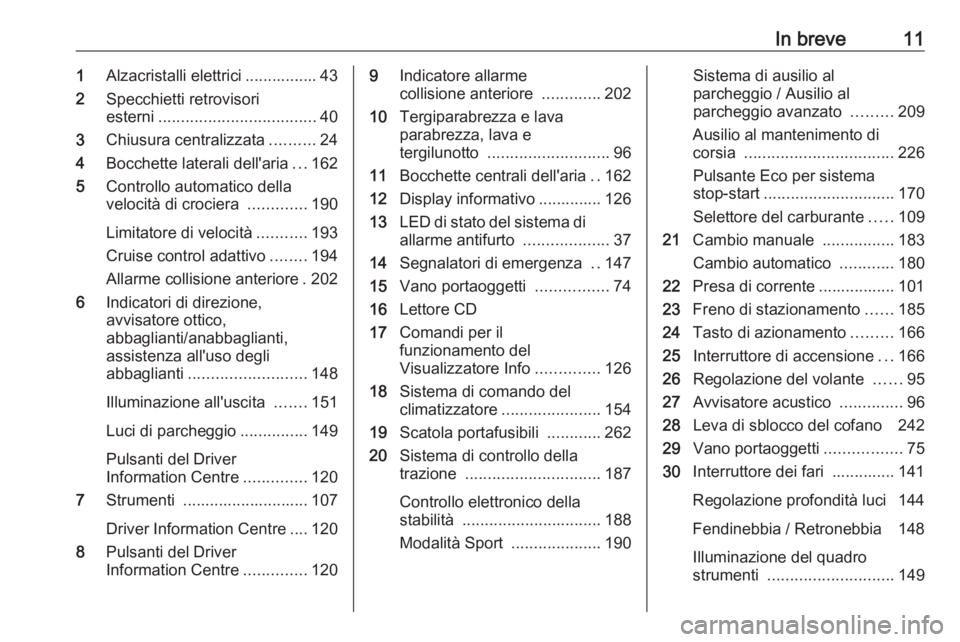

In breve111Alzacristalli elettrici ................ 43
2 Specchietti retrovisori
esterni ................................... 40
3 Chiusura centralizzata ..........24
4 Bocchette laterali dell'aria ...162
5 Controllo automatico della
velocità di crociera .............190
Limitatore di velocità ...........193
Cruise control adattivo ........194
Allarme collisione anteriore . 202
6 Indicatori di direzione,
avvisatore ottico,
abbaglianti/anabbaglianti,
assistenza all'uso degli
abbaglianti .......................... 148
Illuminazione all'uscita .......151
Luci di parcheggio ...............149
Pulsanti del Driver
Information Centre ..............120
7 Strumenti ............................ 107
Driver Information Centre .... 120
8 Pulsanti del Driver
Information Centre ..............1209Indicatore allarme
collisione anteriore .............202
10 Tergiparabrezza e lava
parabrezza, lava e
tergilunotto ........................... 96
11 Bocchette centrali dell'aria ..162
12 Display informativo .............. 126
13 LED di stato del sistema di
allarme antifurto ...................37
14 Segnalatori di emergenza ..147
15 Vano portaoggetti ................74
16 Lettore CD
17 Comandi per il
funzionamento del
Visualizzatore Info ..............126
18 Sistema di comando del
climatizzatore ...................... 154
19 Scatola portafusibili ............262
20 Sistema di controllo della
trazione .............................. 187
Controllo elettronico della
stabilità ............................... 188
Modalità Sport ....................190Sistema di ausilio al
parcheggio / Ausilio al
parcheggio avanzato .........209
Ausilio al mantenimento di
corsia ................................. 226
Pulsante Eco per sistema
stop-start ............................. 170
Selettore del carburante .....109
21 Cambio manuale ................183
Cambio automatico ............180
22 Presa di corrente ................. 101
23 Freno di stazionamento ......185
24 Tasto di azionamento .........166
25 Interruttore di accensione ...166
26 Regolazione del volante ......95
27 Avvisatore acustico ..............96
28 Leva di sblocco del cofano 242
29 Vano portaoggetti .................75
30 Interruttore dei fari .............. 141
Regolazione profondità luci 144
Fendinebbia / Retronebbia 148
Illuminazione del quadro
strumenti ............................ 149
Page 14 of 331

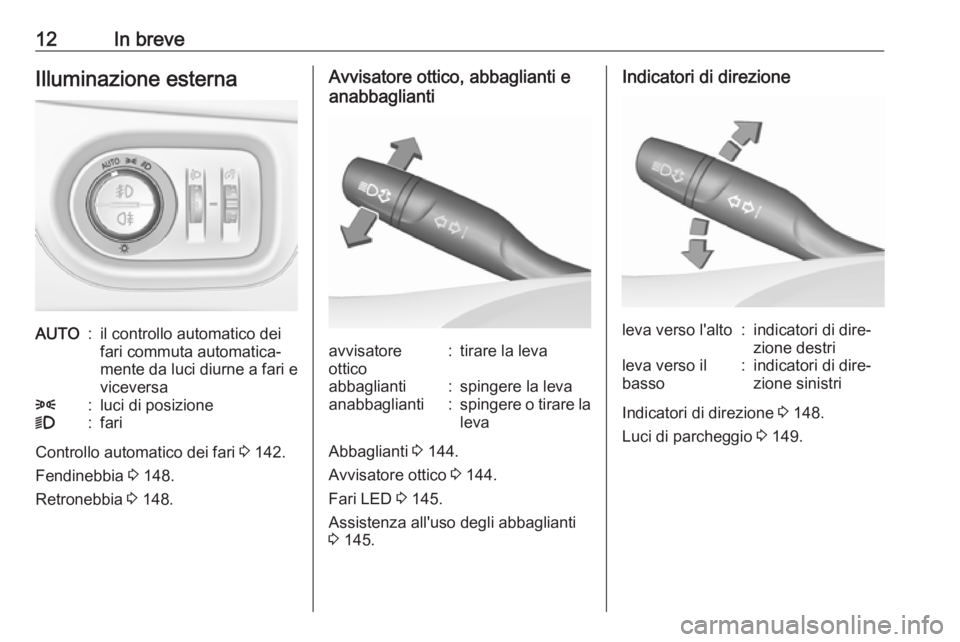

12In breveIlluminazione esternaAUTO:il controllo automatico dei
fari commuta automatica‐
mente da luci diurne a fari e
viceversa8:luci di posizione9:fari
Controllo automatico dei fari 3 142.
Fendinebbia 3 148.
Retronebbia 3 148.
Avvisatore ottico, abbaglianti e
anabbagliantiavvisatore
ottico:tirare la levaabbaglianti:spingere la levaanabbaglianti:spingere o tirare la
leva
Abbaglianti 3 144.
Avvisatore ottico 3 144.
Fari LED 3 145.
Assistenza all'uso degli abbaglianti
3 145.
Indicatori di direzioneleva verso l'alto:indicatori di dire‐
zione destrileva verso il
basso:indicatori di dire‐
zione sinistri
Indicatori di direzione 3 148.
Luci di parcheggio 3 149.
Page 15 of 331

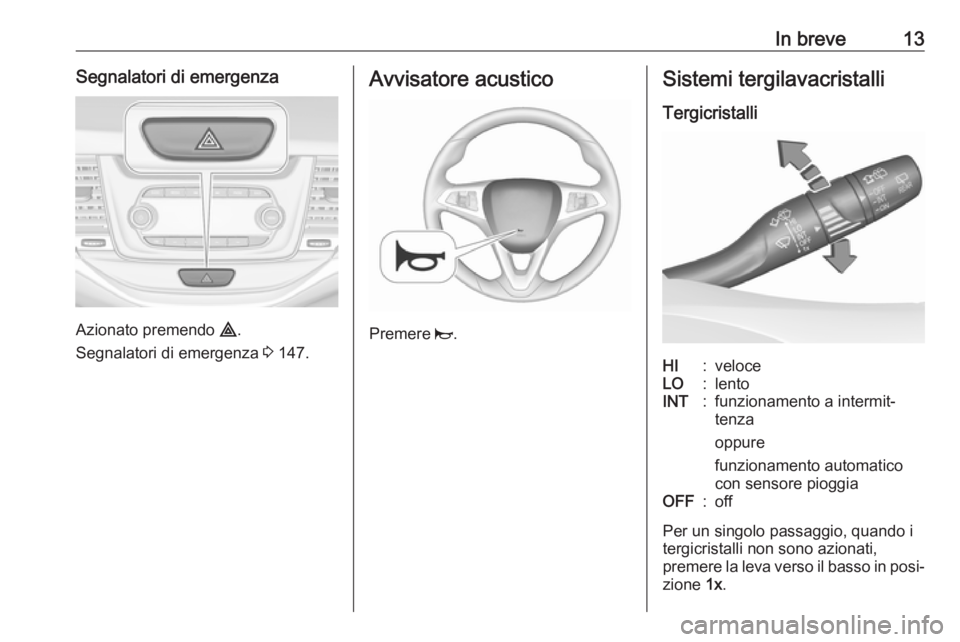

In breve13Segnalatori di emergenza
Azionato premendo ¨.
Segnalatori di emergenza 3 147.
Avvisatore acustico
Premere j.
Sistemi tergilavacristalli
TergicristalliHI:veloceLO:lentoINT:funzionamento a intermit‐
tenza
oppure
funzionamento automatico
con sensore pioggiaOFF:off
Per un singolo passaggio, quando i
tergicristalli non sono azionati,
premere la leva verso il basso in posi‐
zione 1x.
Page 16 of 331

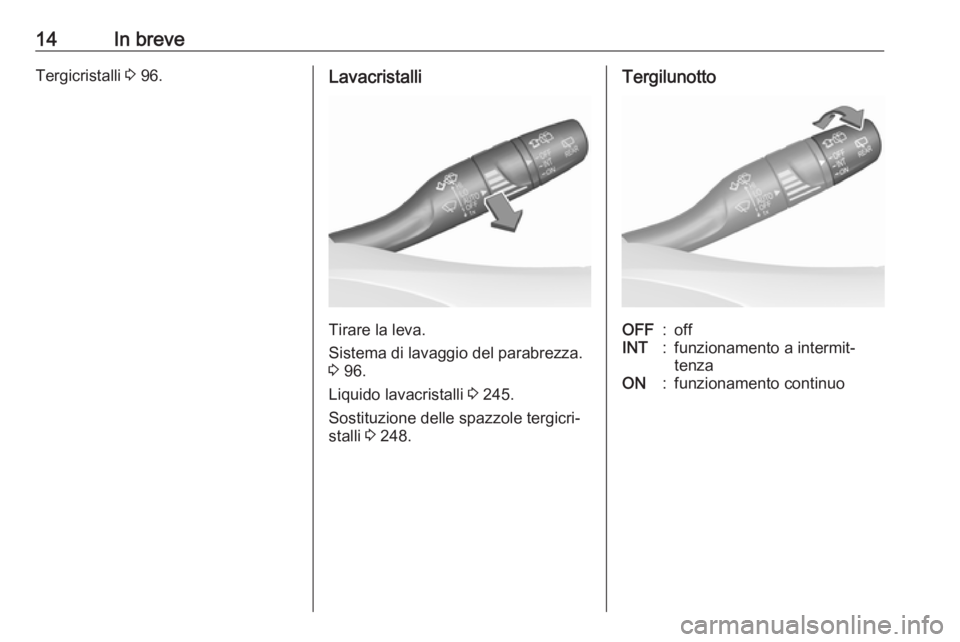

14In breveTergicristalli 3 96.Lavacristalli
Tirare la leva.
Sistema di lavaggio del parabrezza.
3 96.
Liquido lavacristalli 3 245.
Sostituzione delle spazzole tergicri‐ stalli 3 248.
TergilunottoOFF:offINT:funzionamento a intermit‐
tenzaON:funzionamento continuo
Page 17 of 331

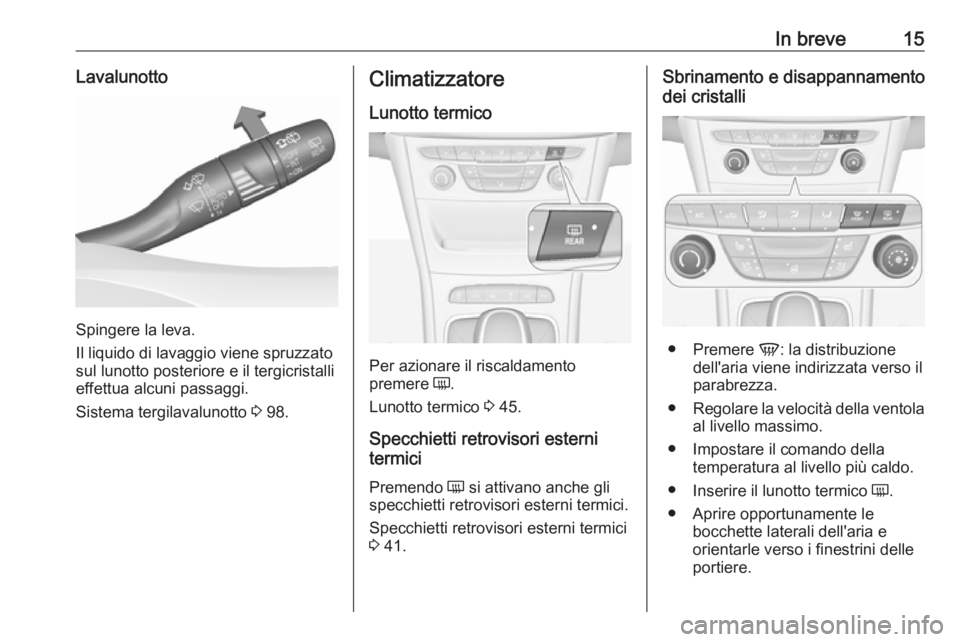

In breve15Lavalunotto
Spingere la leva.
Il liquido di lavaggio viene spruzzato
sul lunotto posteriore e il tergicristalli effettua alcuni passaggi.
Sistema tergilavalunotto 3 98.
Climatizzatore
Lunotto termico
Per azionare il riscaldamento
premere Ü.
Lunotto termico 3 45.
Specchietti retrovisori esterni
termici
Premendo Ü si attivano anche gli
specchietti retrovisori esterni termici.
Specchietti retrovisori esterni termici
3 41.
Sbrinamento e disappannamento
dei cristalli
● Premere V: la distribuzione
dell'aria viene indirizzata verso il
parabrezza.
● Regolare la velocità della ventola
al livello massimo.
● Impostare il comando della temperatura al livello più caldo.
● Inserire il lunotto termico Ü.
● Aprire opportunamente le bocchette laterali dell'aria e
orientarle verso i finestrini delle
portiere.
Page 18 of 331

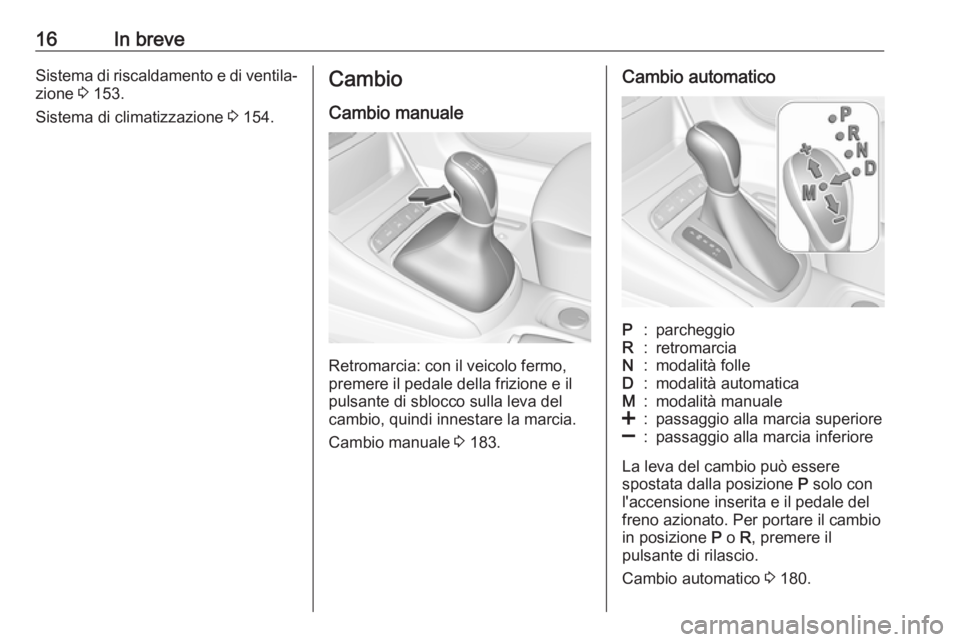

16In breveSistema di riscaldamento e di ventila‐
zione 3 153.
Sistema di climatizzazione 3 154.Cambio
Cambio manuale
Retromarcia: con il veicolo fermo,
premere il pedale della frizione e il pulsante di sblocco sulla leva del
cambio, quindi innestare la marcia.
Cambio manuale 3 183.
Cambio automaticoP:parcheggioR:retromarciaN:modalità folleD:modalità automaticaM:modalità manuale<:passaggio alla marcia superiore]:passaggio alla marcia inferiore
La leva del cambio può essere
spostata dalla posizione P solo con
l'accensione inserita e il pedale del freno azionato. Per portare il cambio
in posizione P o R, premere il
pulsante di rilascio.
Cambio automatico 3 180.
Page 19 of 331

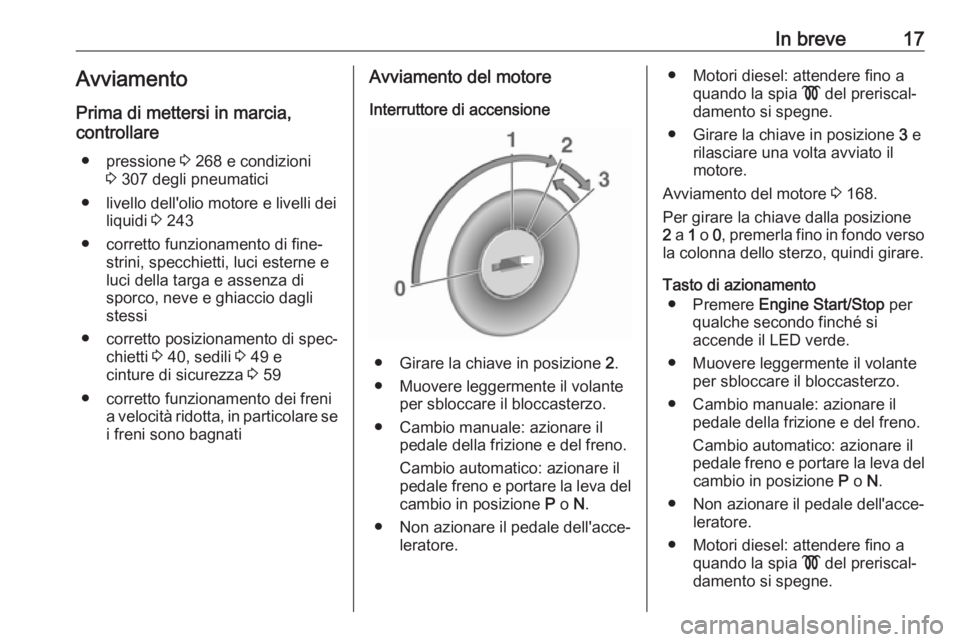

In breve17Avviamento
Prima di mettersi in marcia,
controllare
● pressione 3 268 e condizioni
3 307 degli pneumatici
● livello dell'olio motore e livelli dei liquidi 3 243
● corretto funzionamento di fine‐ strini, specchietti, luci esterne e
luci della targa e assenza di
sporco, neve e ghiaccio dagli
stessi
● corretto posizionamento di spec‐ chietti 3 40, sedili 3 49 e
cinture di sicurezza 3 59
● corretto funzionamento dei freni a velocità ridotta, in particolare sei freni sono bagnatiAvviamento del motore
Interruttore di accensione
● Girare la chiave in posizione 2.
● Muovere leggermente il volante per sbloccare il bloccasterzo.
● Cambio manuale: azionare il pedale della frizione e del freno.
Cambio automatico: azionare il
pedale freno e portare la leva del cambio in posizione P o N.
● Non azionare il pedale dell'acce‐ leratore.
● Motori diesel: attendere fino a
quando la spia ! del preriscal‐
damento si spegne.
● Girare la chiave in posizione 3 e
rilasciare una volta avviato il motore.
Avviamento del motore 3 168.
Per girare la chiave dalla posizione
2 a 1 o 0, premerla fino in fondo verso
la colonna dello sterzo, quindi girare.
Tasto di azionamento ● Premere Engine Start/Stop per
qualche secondo finché si
accende il LED verde.
● Muovere leggermente il volante per sbloccare il bloccasterzo.
● Cambio manuale: azionare il pedale della frizione e del freno.
Cambio automatico: azionare il
pedale freno e portare la leva del cambio in posizione P o N.
● Non azionare il pedale dell'acce‐ leratore.
● Motori diesel: attendere fino a quando la spia ! del preriscal‐
damento si spegne.
Page 20 of 331

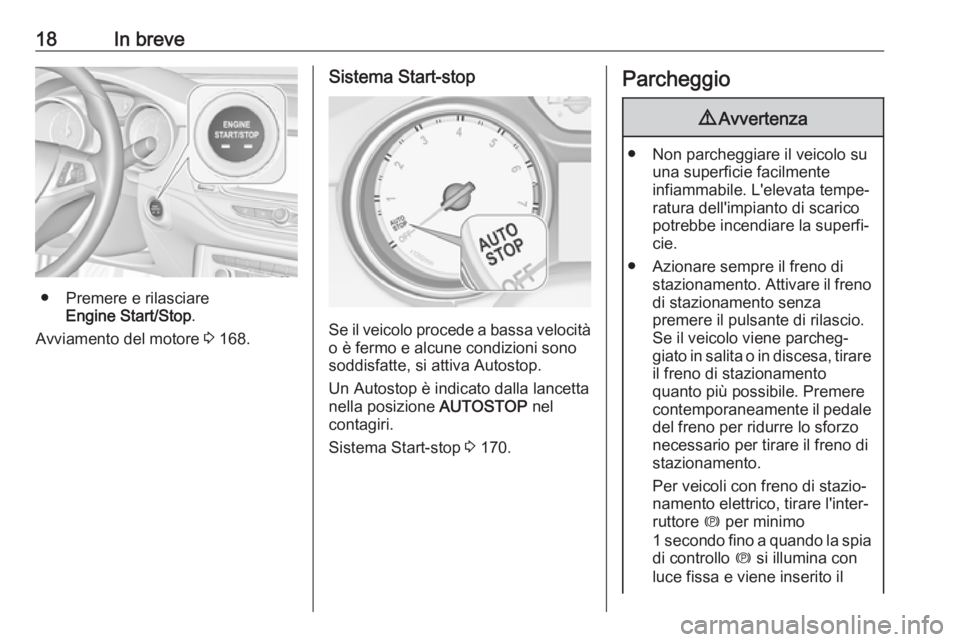

18In breve
● Premere e rilasciareEngine Start/Stop .
Avviamento del motore 3 168.
Sistema Start-stop
Se il veicolo procede a bassa velocità
o è fermo e alcune condizioni sono
soddisfatte, si attiva Autostop.
Un Autostop è indicato dalla lancetta
nella posizione AUTOSTOP nel
contagiri.
Sistema Start-stop 3 170.
Parcheggio9 Avvertenza
● Non parcheggiare il veicolo su
una superficie facilmente
infiammabile. L'elevata tempe‐
ratura dell'impianto di scarico
potrebbe incendiare la superfi‐
cie.
● Azionare sempre il freno di stazionamento. Attivare il freno
di stazionamento senza
premere il pulsante di rilascio.
Se il veicolo viene parcheg‐
giato in salita o in discesa, tirare il freno di stazionamento
quanto più possibile. Premere
contemporaneamente il pedale del freno per ridurre lo sforzo
necessario per tirare il freno di
stazionamento.
Per veicoli con freno di stazio‐
namento elettrico, tirare l'inter‐ ruttore m per minimo
1 secondo fino a quando la spia
di controllo m si illumina con
luce fissa e viene inserito il
