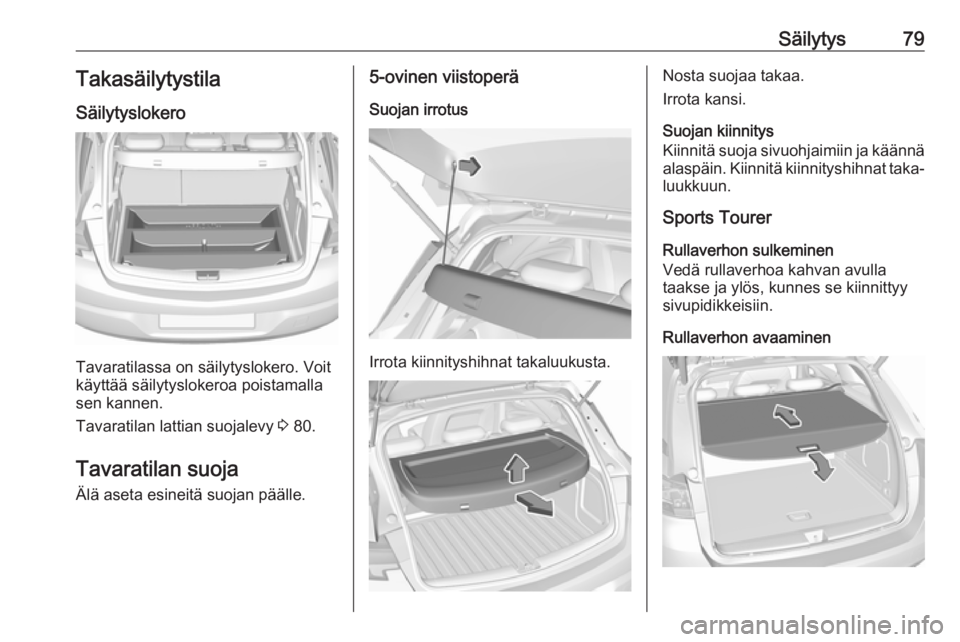

Säilytys79Takasäilytystila
Säilytyslokero
Tavaratilassa on säilytyslokero. Voit
käyttää säilytyslokeroa poistamalla sen kannen.
Tavaratilan lattian suojalevy 3 80.
Tavaratilan suoja
Älä aseta esineitä suojan päälle.
5-ovinen viistoperä
Suojan irrotus
Irrota kiinnityshihnat takaluukusta.
Nosta suojaa takaa.
Irrota kansi.
Suojan kiinnitys
Kiinnitä suoja sivuohjaimiin ja käännä alaspäin. Kiinnitä kiinnityshihnat taka‐
luukkuun.
Sports Tourer
Rullaverhon sulkeminen
Vedä rullaverhoa kahvan avulla
taakse ja ylös, kunnes se kiinnittyy
sivupidikkeisiin.
Rullaverhon avaaminen

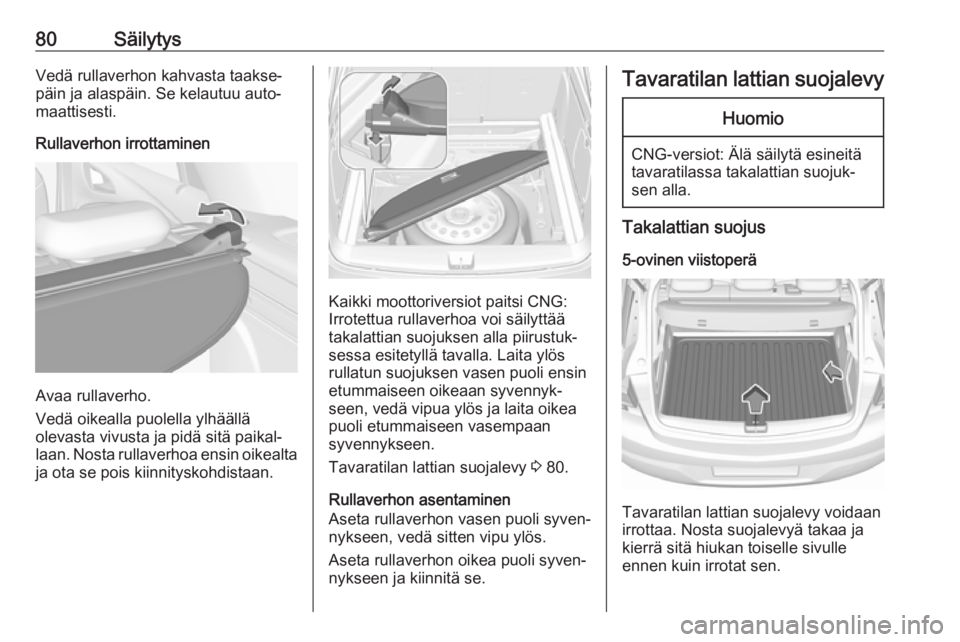

80SäilytysVedä rullaverhon kahvasta taakse‐
päin ja alaspäin. Se kelautuu auto‐
maattisesti.
Rullaverhon irrottaminen
Avaa rullaverho.
Vedä oikealla puolella ylhäällä
olevasta vivusta ja pidä sitä paikal‐
laan. Nosta rullaverhoa ensin oikealta ja ota se pois kiinnityskohdistaan.
Kaikki moottoriversiot paitsi CNG:
Irrotettua rullaverhoa voi säilyttää
takalattian suojuksen alla piirustuk‐
sessa esitetyllä tavalla. Laita ylös
rullatun suojuksen vasen puoli ensin
etummaiseen oikeaan syvennyk‐
seen, vedä vipua ylös ja laita oikea
puoli etummaiseen vasempaan
syvennykseen.
Tavaratilan lattian suojalevy 3 80.
Rullaverhon asentaminen
Aseta rullaverhon vasen puoli syven‐
nykseen, vedä sitten vipu ylös.
Aseta rullaverhon oikea puoli syven‐
nykseen ja kiinnitä se.
Tavaratilan lattian suojalevyHuomio
CNG-versiot: Älä säilytä esineitä
tavaratilassa takalattian suojuk‐ sen alla.
Takalattian suojus
5-ovinen viistoperä
Tavaratilan lattian suojalevy voidaan
irrottaa. Nosta suojalevyä takaa ja
kierrä sitä hiukan toiselle sivulle
ennen kuin irrotat sen.

Säilytys81Sports Tourer
Vedä kahvasta ja taita suojalevyn
takaosa eteenpäin.
Aseta taitettu suojalevy pystyyn
takaistuimen selkänojien taakse.
Kiinnityssilmukat
Kuormankiinnityssilmukoiden avulla
estetään esineiden liukuminen esim.
kiinnittämällä niihin kiinnityshihnat tai
tavaraverkko.
5-ovinen viistoperä Irrota ensin tavaratilan lattian suoja‐
levy päästäksesi käsiksi kiinnityssil‐
mukoihin.
Varapyörällä varustetuissa autoissa
etukiinnityssilmukat sijaitsevat sivu‐
seinissä.
Renkaankorjaussarjalla varuste‐
tuissa autoissa etukiinnityssilmukat
sijaitsevat takaistuimien takana tava‐
ratilan lattian suojalevyn alla. Avaa
suojalevyn rei'itetyt osat ruuvitaltalla
päästäksesi käsiksi kiinnityssilmukoi‐
hin.
Auton työkalut 3 251.
Aseta ruuvitaltta suojalevyn läpi
kuvan mukaisesti ja käännä suojale‐
vyn rei'itetty osa ylös.
Käännä kiinnityssilmukat ylös ruuvi‐
taltan avulla.

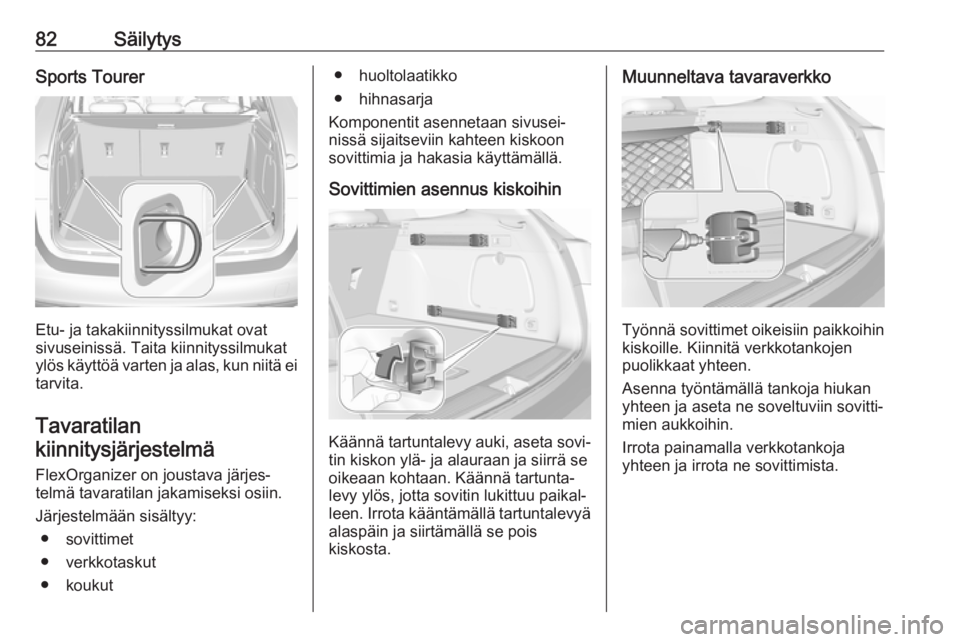

82SäilytysSports Tourer
Etu- ja takakiinnityssilmukat ovat
sivuseinissä. Taita kiinnityssilmukat
ylös käyttöä varten ja alas, kun niitä ei
tarvita.
Tavaratilan
kiinnitysjärjestelmä
FlexOrganizer on joustava järjes‐
telmä tavaratilan jakamiseksi osiin.
Järjestelmään sisältyy: ● sovittimet
● verkkotaskut
● koukut
● huoltolaatikko
● hihnasarja
Komponentit asennetaan sivusei‐ nissä sijaitseviin kahteen kiskoon
sovittimia ja hakasia käyttämällä.
Sovittimien asennus kiskoihin
Käännä tartuntalevy auki, aseta sovi‐ tin kiskon ylä- ja alauraan ja siirrä seoikeaan kohtaan. Käännä tartunta‐
levy ylös, jotta sovitin lukittuu paikal‐
leen. Irrota kääntämällä tartuntalevyä
alaspäin ja siirtämällä se pois
kiskosta.
Muunneltava tavaraverkko
Työnnä sovittimet oikeisiin paikkoihin kiskoille. Kiinnitä verkkotankojenpuolikkaat yhteen.
Asenna työntämällä tankoja hiukan
yhteen ja aseta ne soveltuviin sovitti‐
mien aukkoihin.
Irrota painamalla verkkotankoja
yhteen ja irrota ne sovittimista.

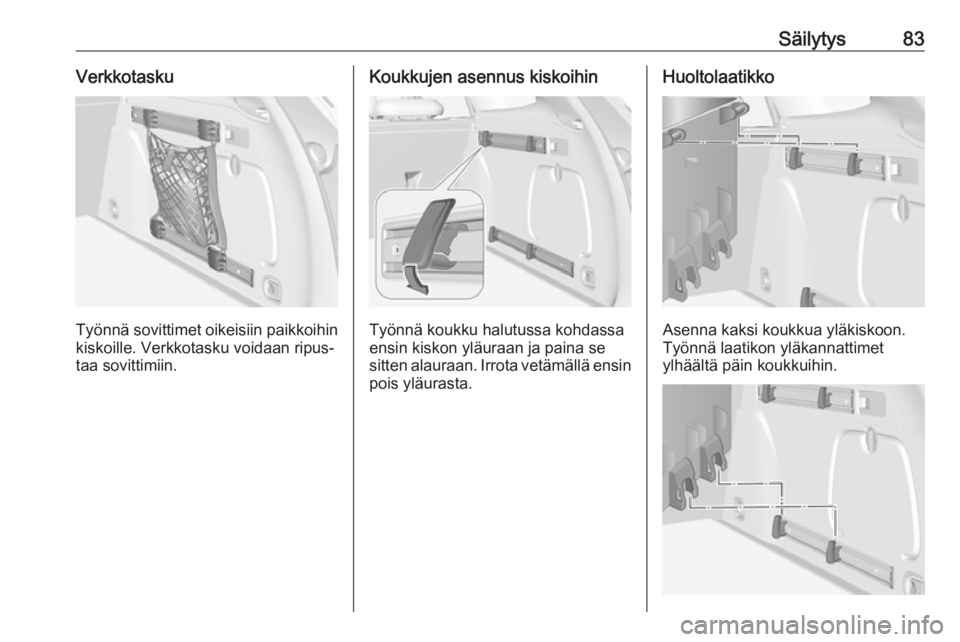

Säilytys83Verkkotasku
Työnnä sovittimet oikeisiin paikkoihinkiskoille. Verkkotasku voidaan ripus‐taa sovittimiin.
Koukkujen asennus kiskoihin
Työnnä koukku halutussa kohdassa
ensin kiskon yläuraan ja paina se
sitten alauraan. Irrota vetämällä ensin pois yläurasta.
Huoltolaatikko
Asenna kaksi koukkua yläkiskoon.
Työnnä laatikon yläkannattimet
ylhäältä päin koukkuihin.

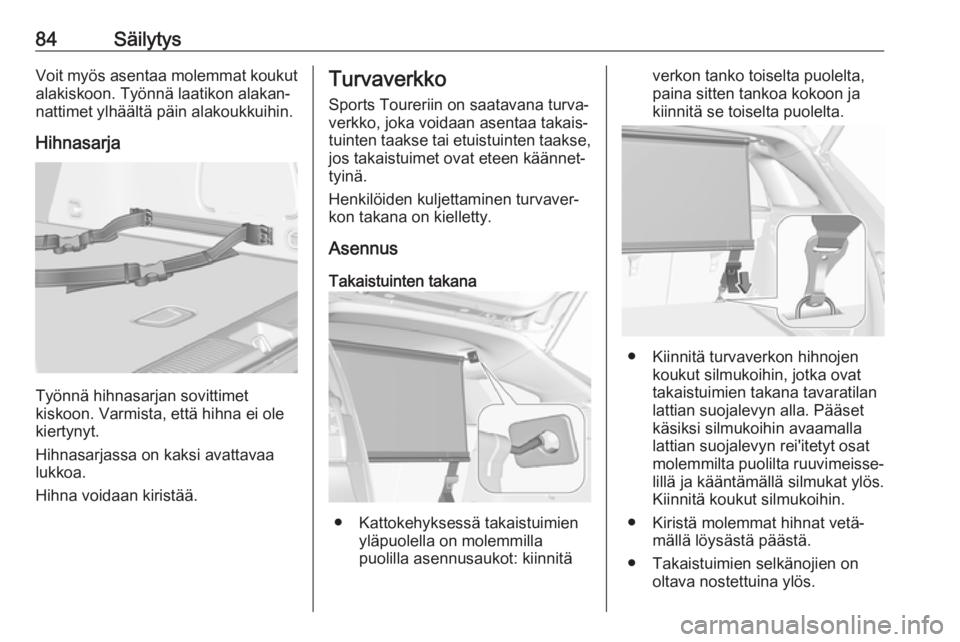

84SäilytysVoit myös asentaa molemmat koukutalakiskoon. Työnnä laatikon alakan‐
nattimet ylhäältä päin alakoukkuihin.
Hihnasarja
Työnnä hihnasarjan sovittimet
kiskoon. Varmista, että hihna ei ole
kiertynyt.
Hihnasarjassa on kaksi avattavaa
lukkoa.
Hihna voidaan kiristää.
Turvaverkko
Sports Toureriin on saatavana turva‐ verkko, joka voidaan asentaa takais‐
tuinten taakse tai etuistuinten taakse,
jos takaistuimet ovat eteen käännet‐
tyinä.
Henkilöiden kuljettaminen turvaver‐
kon takana on kielletty.
Asennus
Takaistuinten takana
● Kattokehyksessä takaistuimien yläpuolella on molemmilla
puolilla asennusaukot: kiinnitä
verkon tanko toiselta puolelta,
paina sitten tankoa kokoon ja
kiinnitä se toiselta puolelta.
● Kiinnitä turvaverkon hihnojen koukut silmukoihin, jotka ovat
takaistuimien takana tavaratilan
lattian suojalevyn alla. Pääset
käsiksi silmukoihin avaamalla
lattian suojalevyn rei'itetyt osat
molemmilta puolilta ruuvimeisse‐
lillä ja kääntämällä silmukat ylös.
Kiinnitä koukut silmukoihin.
● Kiristä molemmat hihnat vetä‐ mällä löysästä päästä.
● Takaistuimien selkänojien on oltava nostettuina ylös.

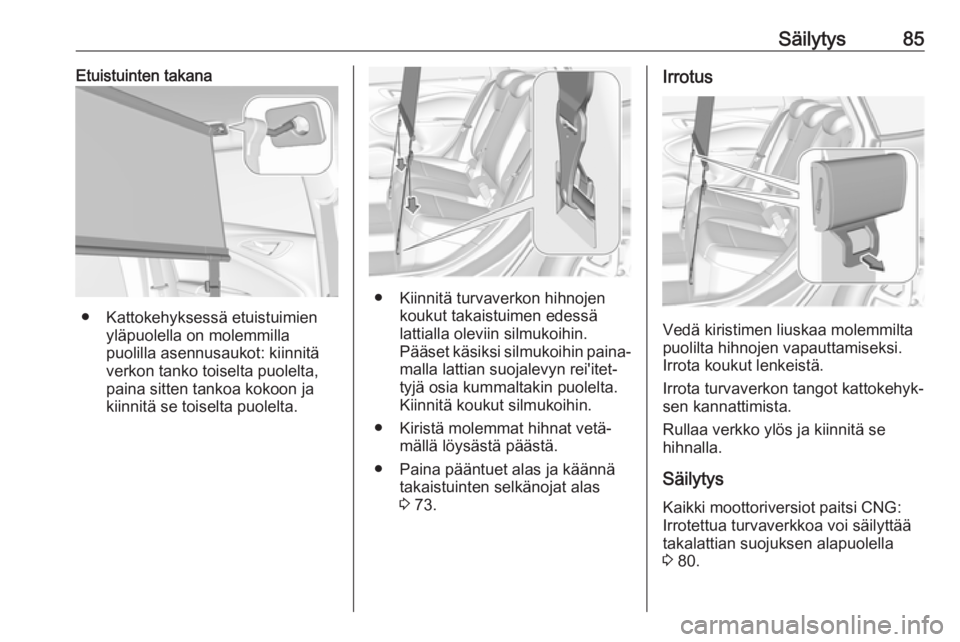

Säilytys85Etuistuinten takana
● Kattokehyksessä etuistuimienyläpuolella on molemmilla
puolilla asennusaukot: kiinnitä
verkon tanko toiselta puolelta,
paina sitten tankoa kokoon ja
kiinnitä se toiselta puolelta.
● Kiinnitä turvaverkon hihnojen koukut takaistuimen edessä
lattialla oleviin silmukoihin.
Pääset käsiksi silmukoihin paina‐
malla lattian suojalevyn rei'itet‐
tyjä osia kummaltakin puolelta.
Kiinnitä koukut silmukoihin.
● Kiristä molemmat hihnat vetä‐ mällä löysästä päästä.
● Paina pääntuet alas ja käännä takaistuinten selkänojat alas
3 73.
Irrotus
Vedä kiristimen liuskaa molemmilta
puolilta hihnojen vapauttamiseksi. Irrota koukut lenkeistä.
Irrota turvaverkon tangot kattokehyk‐
sen kannattimista.
Rullaa verkko ylös ja kiinnitä se
hihnalla.
Säilytys Kaikki moottoriversiot paitsi CNG:Irrotettua turvaverkkoa voi säilyttää
takalattian suojuksen alapuolella
3 80.

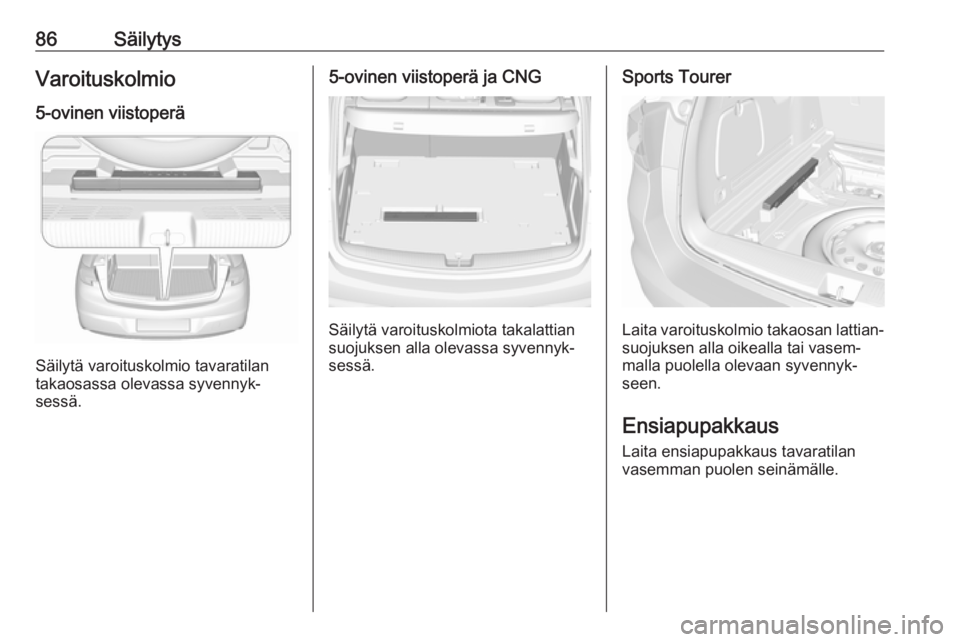

86SäilytysVaroituskolmio5-ovinen viistoperä
Säilytä varoituskolmio tavaratilan
takaosassa olevassa syvennyk‐
sessä.
5-ovinen viistoperä ja CNG
Säilytä varoituskolmiota takalattian
suojuksen alla olevassa syvennyk‐
sessä.
Sports Tourer
Laita varoituskolmio takaosan lattian‐
suojuksen alla oikealla tai vasem‐
malla puolella olevaan syvennyk‐
seen.
Ensiapupakkaus
Laita ensiapupakkaus tavaratilan
vasemman puolen seinämälle.

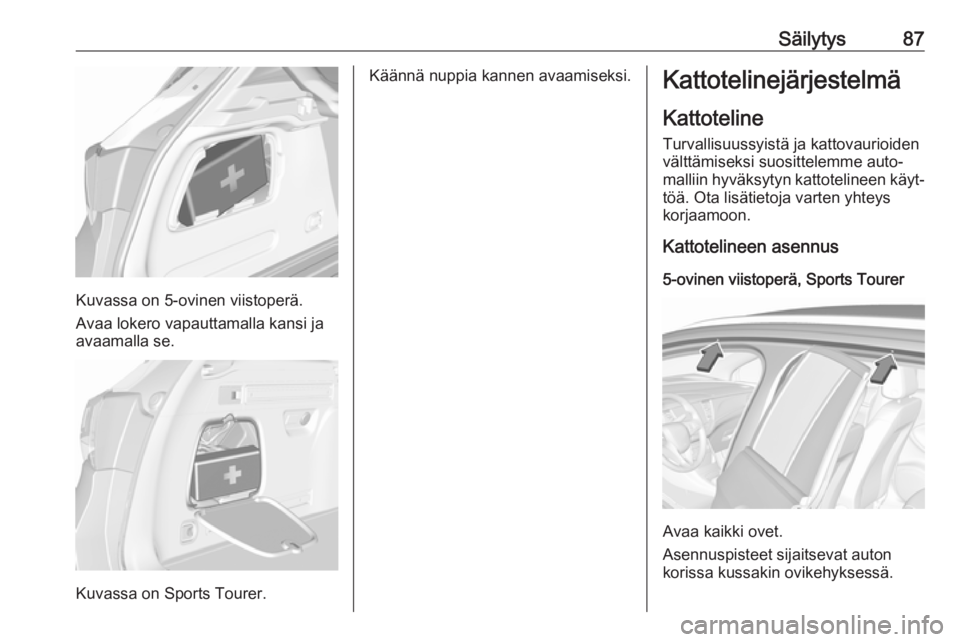

Säilytys87
Kuvassa on 5-ovinen viistoperä.
Avaa lokero vapauttamalla kansi ja
avaamalla se.
Kuvassa on Sports Tourer.
Käännä nuppia kannen avaamiseksi.Kattotelinejärjestelmä
Kattoteline
Turvallisuussyistä ja kattovaurioiden
välttämiseksi suosittelemme auto‐
malliin hyväksytyn kattotelineen käyt‐ töä. Ota lisätietoja varten yhteys
korjaamoon.
Kattotelineen asennus
5-ovinen viistoperä, Sports Tourer
Avaa kaikki ovet.
Asennuspisteet sijaitsevat auton
korissa kussakin ovikehyksessä.

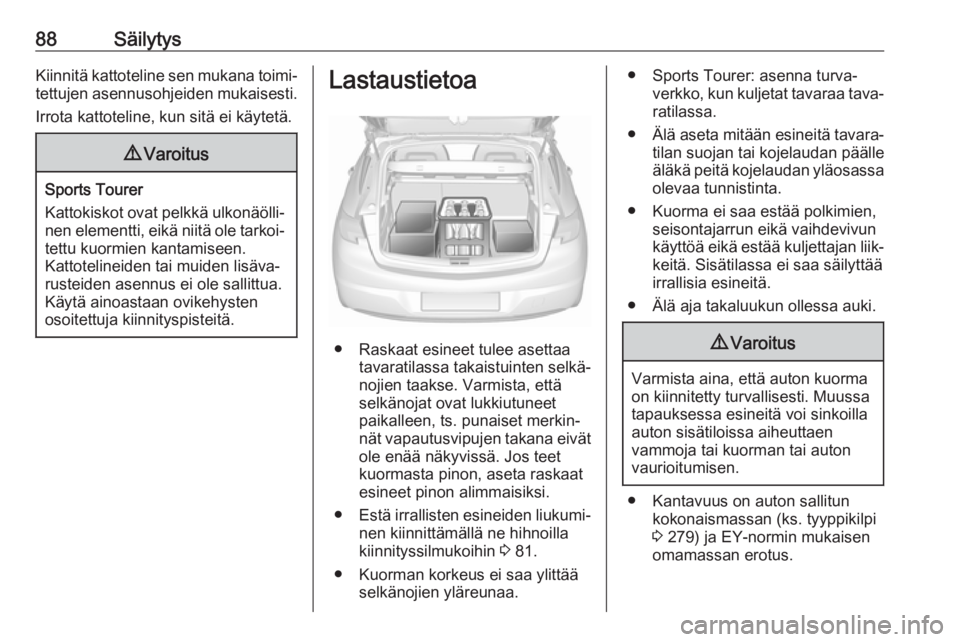

88SäilytysKiinnitä kattoteline sen mukana toimi‐
tettujen asennusohjeiden mukaisesti.
Irrota kattoteline, kun sitä ei käytetä.9 Varoitus
Sports Tourer
Kattokiskot ovat pelkkä ulkonäölli‐ nen elementti, eikä niitä ole tarkoi‐ tettu kuormien kantamiseen.
Kattotelineiden tai muiden lisäva‐
rusteiden asennus ei ole sallittua.
Käytä ainoastaan ovikehysten
osoitettuja kiinnityspisteitä.
Lastaustietoa
● Raskaat esineet tulee asettaa tavaratilassa takaistuinten selkä‐
nojien taakse. Varmista, että selkänojat ovat lukkiutuneet
paikalleen, ts. punaiset merkin‐
nät vapautusvipujen takana eivät ole enää näkyvissä. Jos teet
kuormasta pinon, aseta raskaat
esineet pinon alimmaisiksi.
● Estä irrallisten esineiden liukumi‐
nen kiinnittämällä ne hihnoilla
kiinnityssilmukoihin 3 81.
● Kuorman korkeus ei saa ylittää selkänojien yläreunaa.
● Sports Tourer: asenna turva‐verkko, kun kuljetat tavaraa tava‐ratilassa.
● Älä aseta mitään esineitä tavara‐
tilan suojan tai kojelaudan päälle
äläkä peitä kojelaudan yläosassa
olevaa tunnistinta.
● Kuorma ei saa estää polkimien, seisontajarrun eikä vaihdevivun
käyttöä eikä estää kuljettajan liik‐ keitä. Sisätilassa ei saa säilyttää
irrallisia esineitä.
● Älä aja takaluukun ollessa auki.9 Varoitus
Varmista aina, että auton kuorma
on kiinnitetty turvallisesti. Muussa tapauksessa esineitä voi sinkoilla
auton sisätiloissa aiheuttaen
vammoja tai kuorman tai auton
vaurioitumisen.
● Kantavuus on auton sallitun
kokonaismassan (ks. tyyppikilpi
3 279) ja EY-normin mukaisen
omamassan erotus.
