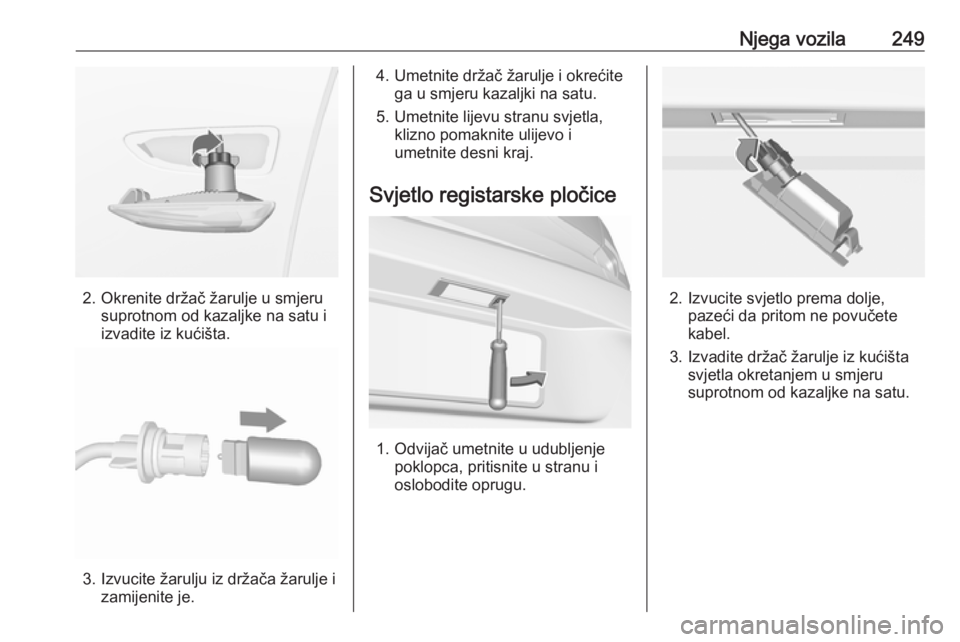

Njega vozila249
2. Okrenite držač žarulje u smjerusuprotnom od kazaljke na satu i
izvadite iz kućišta.
3. Izvucite žarulju iz držača žarulje i zamijenite je.
4. Umetnite držač žarulje i okrećitega u smjeru kazaljki na satu.
5. Umetnite lijevu stranu svjetla, klizno pomaknite ulijevo i
umetnite desni kraj.
Svjetlo registarske pločice
1. Odvijač umetnite u udubljenje poklopca, pritisnite u stranu i
oslobodite oprugu.
2. Izvucite svjetlo prema dolje, pazeći da pritom ne povučete
kabel.
3. Izvadite držač žarulje iz kućišta svjetla okretanjem u smjeru
suprotnom od kazaljke na satu.

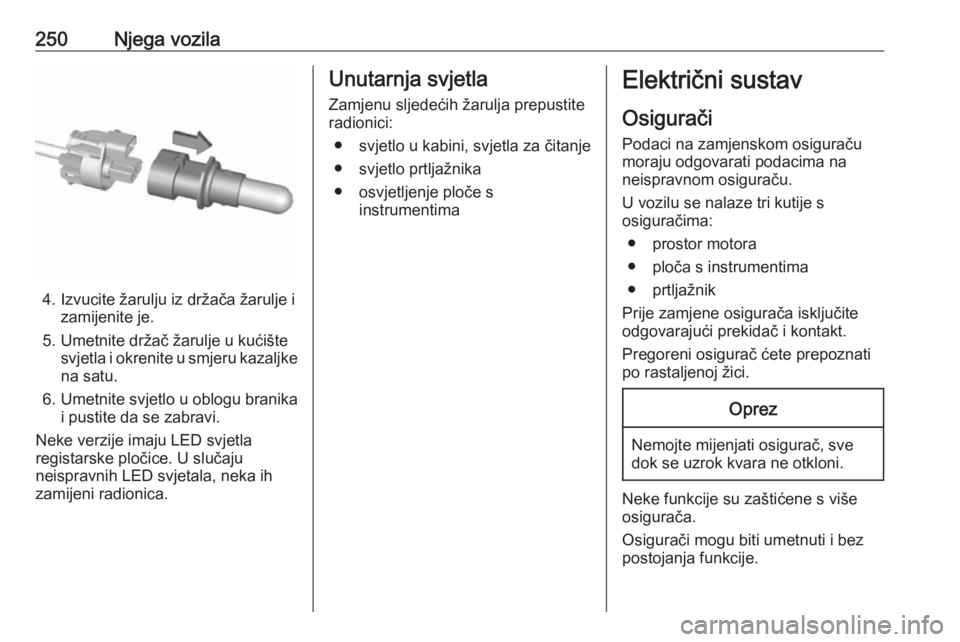

250Njega vozila
4. Izvucite žarulju iz držača žarulje izamijenite je.
5. Umetnite držač žarulje u kućište svjetla i okrenite u smjeru kazaljkena satu.
6. Umetnite svjetlo u oblogu branika i pustite da se zabravi.
Neke verzije imaju LED svjetla
registarske pločice. U slučaju
neispravnih LED svjetala, neka ih
zamijeni radionica.
Unutarnja svjetla
Zamjenu sljedećih žarulja prepustite
radionici:
● svjetlo u kabini, svjetla za čitanje● svjetlo prtljažnika
● osvjetljenje ploče s instrumentimaElektrični sustav
Osigurači
Podaci na zamjenskom osiguraču moraju odgovarati podacima na
neispravnom osiguraču.
U vozilu se nalaze tri kutije s
osiguračima:
● prostor motora
● ploča s instrumentima
● prtljažnik
Prije zamjene osigurača isključite
odgovarajući prekidač i kontakt.
Pregoreni osigurač ćete prepoznati
po rastaljenoj žici.Oprez
Nemojte mijenjati osigurač, sve
dok se uzrok kvara ne otkloni.
Neke funkcije su zaštićene s više
osigurača.
Osigurači mogu biti umetnuti i bez
postojanja funkcije.

Njega vozila251Hvataljka osiguračaHvataljka osigurača se može nalazitiu kutiji s osiguračima u prostoru
motora. Izvlakač ima dvije strane, a svaka strana je oblikovana za različitu
vrstu osigurača.
Uhvatite osigurač izvlakačem
osigurača i izvucite osigurač.
Kutija s osiguračima u
motornom prostoru
Kutija s osiguračima na prednjoj
lijevoj strani prostora motora.
Odvojite poklopac i uklonite ga.

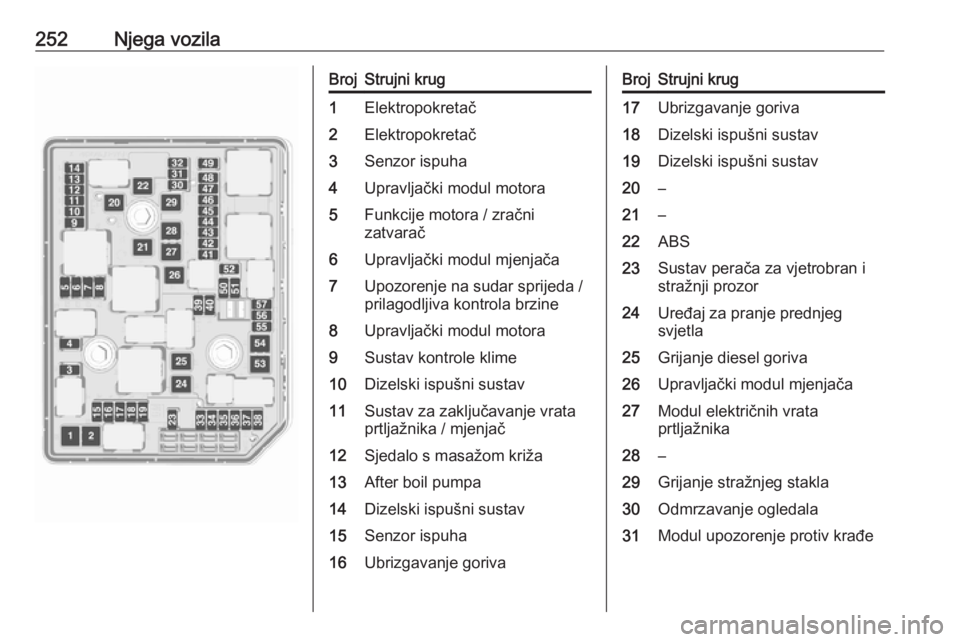

252Njega vozilaBrojStrujni krug1Elektropokretač2Elektropokretač3Senzor ispuha4Upravljački modul motora5Funkcije motora / zračni
zatvarač6Upravljački modul mjenjača7Upozorenje na sudar sprijeda /
prilagodljiva kontrola brzine8Upravljački modul motora9Sustav kontrole klime10Dizelski ispušni sustav11Sustav za zaključavanje vrata
prtljažnika / mjenjač12Sjedalo s masažom križa13After boil pumpa14Dizelski ispušni sustav15Senzor ispuha16Ubrizgavanje gorivaBrojStrujni krug17Ubrizgavanje goriva18Dizelski ispušni sustav19Dizelski ispušni sustav20–21–22ABS23Sustav perača za vjetrobran i
stražnji prozor24Uređaj za pranje prednjeg
svjetla25Grijanje diesel goriva26Upravljački modul mjenjača27Modul električnih vrata
prtljažnika28–29Grijanje stražnjeg stakla30Odmrzavanje ogledala31Modul upozorenje protiv krađe

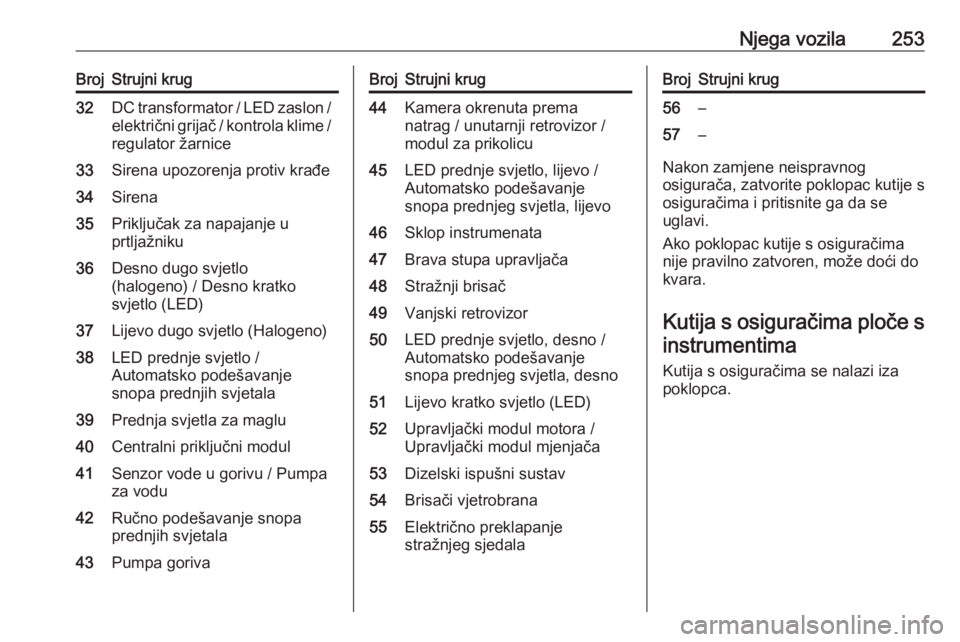

Njega vozila253BrojStrujni krug32DC transformator / LED zaslon /
električni grijač / kontrola klime / regulator žarnice33Sirena upozorenja protiv krađe34Sirena35Priključak za napajanje u
prtljažniku36Desno dugo svjetlo
(halogeno) / Desno kratko
svjetlo (LED)37Lijevo dugo svjetlo (Halogeno)38LED prednje svjetlo /
Automatsko podešavanje
snopa prednjih svjetala39Prednja svjetla za maglu40Centralni priključni modul41Senzor vode u gorivu / Pumpa
za vodu42Ručno podešavanje snopa
prednjih svjetala43Pumpa gorivaBrojStrujni krug44Kamera okrenuta prema
natrag / unutarnji retrovizor /
modul za prikolicu45LED prednje svjetlo, lijevo /
Automatsko podešavanje
snopa prednjeg svjetla, lijevo46Sklop instrumenata47Brava stupa upravljača48Stražnji brisač49Vanjski retrovizor50LED prednje svjetlo, desno /
Automatsko podešavanje
snopa prednjeg svjetla, desno51Lijevo kratko svjetlo (LED)52Upravljački modul motora /
Upravljački modul mjenjača53Dizelski ispušni sustav54Brisači vjetrobrana55Električno preklapanje
stražnjeg sjedalaBrojStrujni krug56–57–
Nakon zamjene neispravnog
osigurača, zatvorite poklopac kutije s
osiguračima i pritisnite ga da se
uglavi.
Ako poklopac kutije s osiguračima
nije pravilno zatvoren, može doći do
kvara.
Kutija s osiguračima ploče sinstrumentima
Kutija s osiguračima se nalazi iza
poklopca.

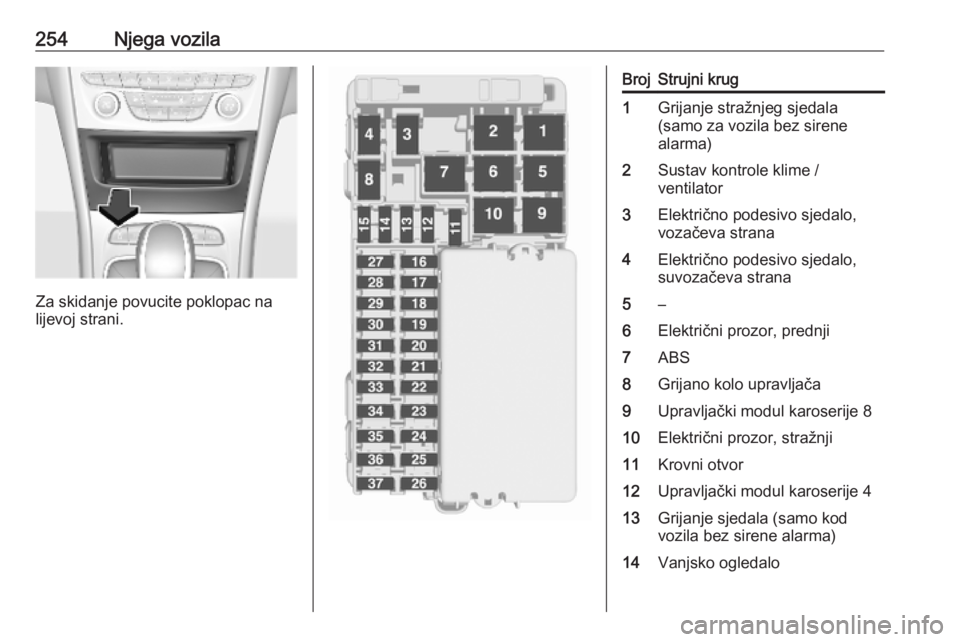

254Njega vozila
Za skidanje povucite poklopac na
lijevoj strani.
BrojStrujni krug1Grijanje stražnjeg sjedala
(samo za vozila bez sirene
alarma)2Sustav kontrole klime /
ventilator3Električno podesivo sjedalo,
vozačeva strana4Električno podesivo sjedalo,
suvozačeva strana5–6Električni prozor, prednji7ABS8Grijano kolo upravljača9Upravljački modul karoserije 810Električni prozor, stražnji11Krovni otvor12Upravljački modul karoserije 413Grijanje sjedala (samo kod
vozila bez sirene alarma)14Vanjsko ogledalo

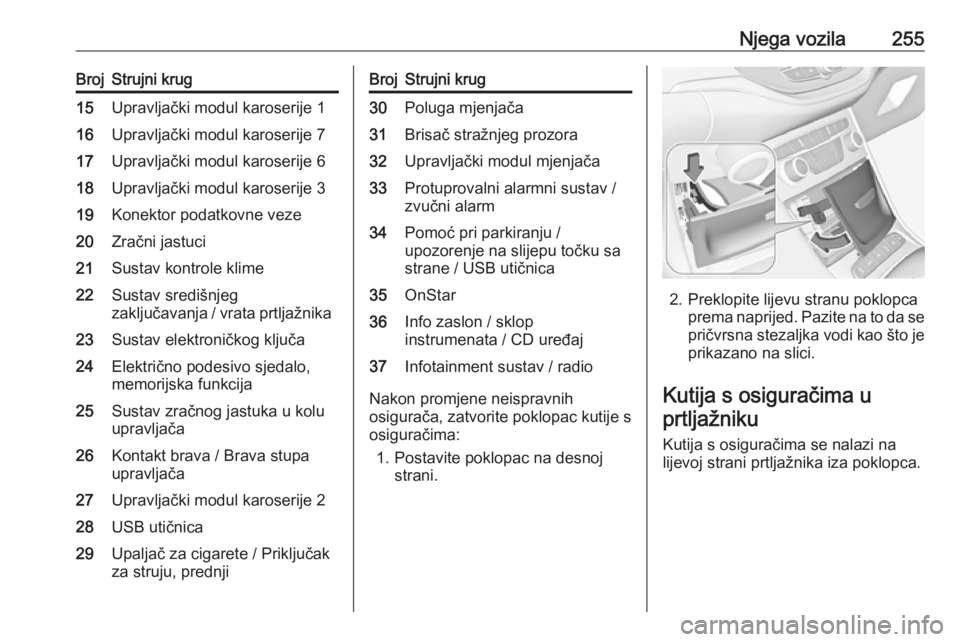

Njega vozila255BrojStrujni krug15Upravljački modul karoserije 116Upravljački modul karoserije 717Upravljački modul karoserije 618Upravljački modul karoserije 319Konektor podatkovne veze20Zračni jastuci21Sustav kontrole klime22Sustav središnjeg
zaključavanja / vrata prtljažnika23Sustav elektroničkog ključa24Električno podesivo sjedalo,
memorijska funkcija25Sustav zračnog jastuka u kolu
upravljača26Kontakt brava / Brava stupa
upravljača27Upravljački modul karoserije 228USB utičnica29Upaljač za cigarete / Priključak za struju, prednjiBrojStrujni krug30Poluga mjenjača31Brisač stražnjeg prozora32Upravljački modul mjenjača33Protuprovalni alarmni sustav /
zvučni alarm34Pomoć pri parkiranju /
upozorenje na slijepu točku sa
strane / USB utičnica35OnStar36Info zaslon / sklop
instrumenata / CD uređaj37Infotainment sustav / radio
Nakon promjene neispravnih
osigurača, zatvorite poklopac kutije s
osiguračima:
1. Postavite poklopac na desnoj strani.
2. Preklopite lijevu stranu poklopcaprema naprijed. Pazite na to da se
pričvrsna stezaljka vodi kao što je prikazano na slici.
Kutija s osiguračima u prtljažniku
Kutija s osiguračima se nalazi na
lijevoj strani prtljažnika iza poklopca.

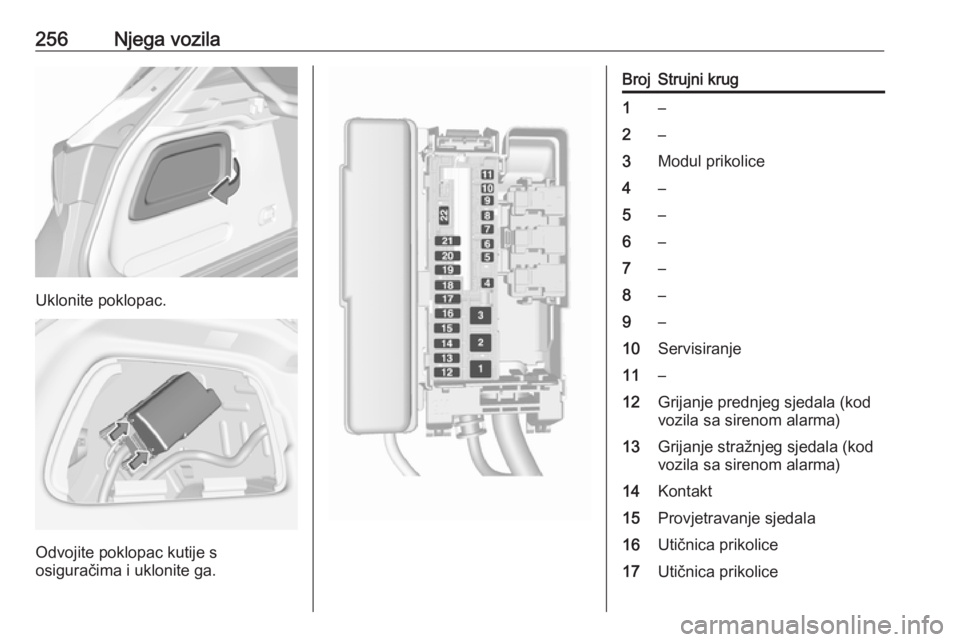

256Njega vozila
Uklonite poklopac.
Odvojite poklopac kutije s
osiguračima i uklonite ga.
BrojStrujni krug1–2–3Modul prikolice4–5–6–7–8–9–10Servisiranje11–12Grijanje prednjeg sjedala (kod
vozila sa sirenom alarma)13Grijanje stražnjeg sjedala (kod
vozila sa sirenom alarma)14Kontakt15Provjetravanje sjedala16Utičnica prikolice17Utičnica prikolice

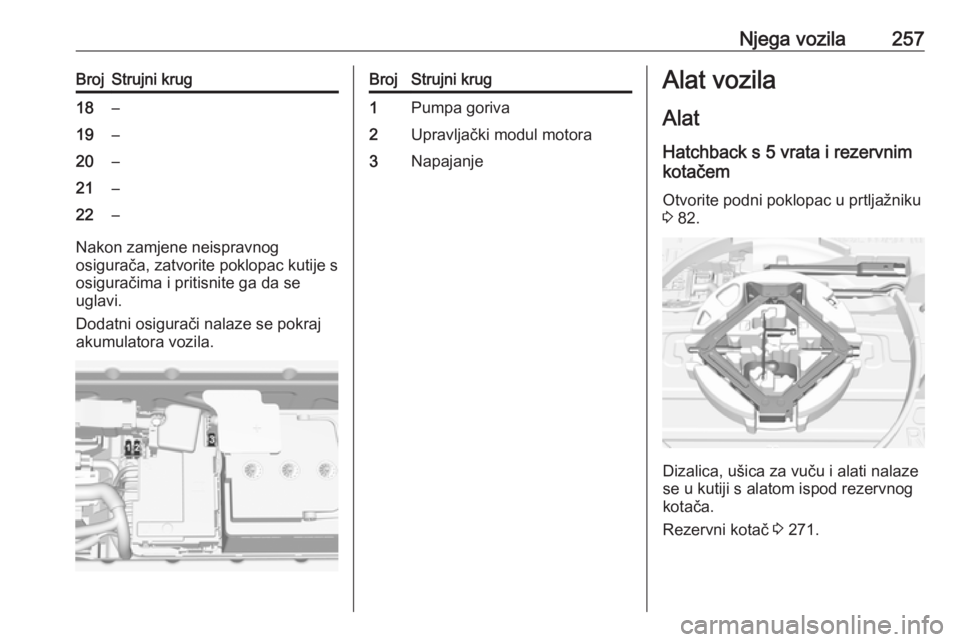

Njega vozila257BrojStrujni krug18–19–20–21–22–
Nakon zamjene neispravnog
osigurača, zatvorite poklopac kutije s
osiguračima i pritisnite ga da se
uglavi.
Dodatni osigurači nalaze se pokraj
akumulatora vozila.
BrojStrujni krug1Pumpa goriva2Upravljački modul motora3NapajanjeAlat vozila
Alat Hatchback s 5 vrata i rezervnim
kotačem
Otvorite podni poklopac u prtljažniku
3 82.
Dizalica, ušica za vuču i alati nalaze
se u kutiji s alatom ispod rezervnog
kotača.
Rezervni kotač 3 271.

258Njega vozilaSports Tourer s rezervnim
kotačem
Otvorite podni poklopac u prtljažniku
3 82.
Dizalica, ušica za vuču i alati nalaze
se u kutiji s alatom ispod rezervnog
kotača.
Rezervni kotač 3 271.
Hatchback s 5 vrata bez
rezervnog kotača
Otvorite poklopac u desnoj bočnoj
stjenci prtljažnika.
Neki alati i ušica za vuču nalaze se,
zajedno s kompletom za popravak
gume, u kutiji s alatom.
Sports Tourer bez rezervnog
kotača
Otvorite poklopac na desnoj strani
prtljažnika.
Alati i ušica za vuču nalaze se,
zajedno s kompletom za popravak gume, u koferu.
