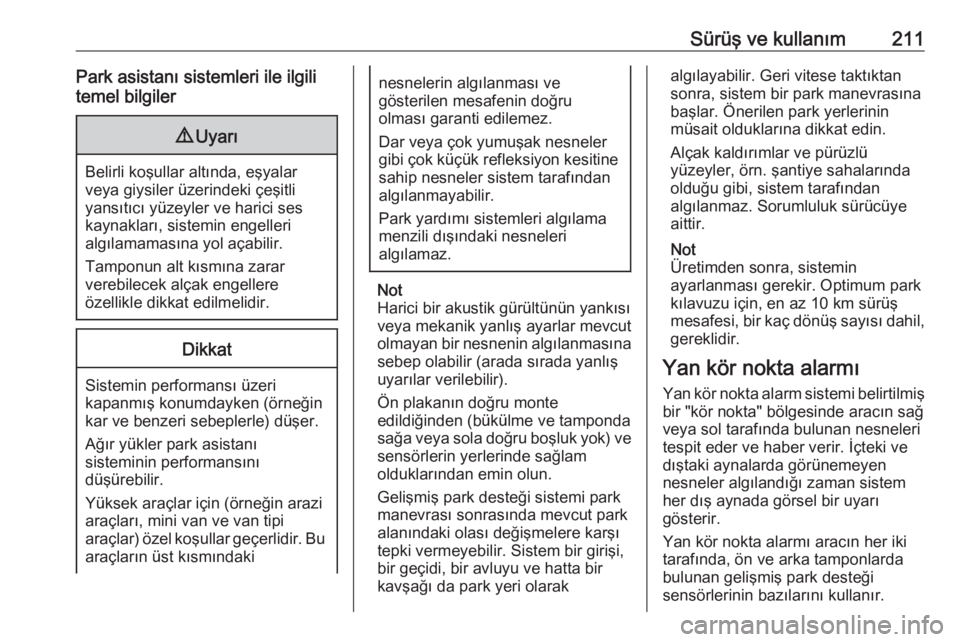

Sürüş ve kullanım211Park asistanı sistemleri ile ilgili
temel bilgiler9 Uyarı
Belirli koşullar altında, eşyalar
veya giysiler üzerindeki çeşitli
yansıtıcı yüzeyler ve harici ses
kaynakları, sistemin engelleri
algılamamasına yol açabilir.
Tamponun alt kısmına zarar
verebilecek alçak engellere
özellikle dikkat edilmelidir.
Dikkat
Sistemin performansı üzeri
kapanmış konumdayken (örneğin
kar ve benzeri sebeplerle) düşer.
Ağır yükler park asistanı
sisteminin performansını
düşürebilir.
Yüksek araçlar için (örneğin arazi
araçları, mini van ve van tipi
araçlar) özel koşullar geçerlidir. Bu araçların üst kısmındaki
nesnelerin algılanması ve
gösterilen mesafenin doğru
olması garanti edilemez.
Dar veya çok yumuşak nesneler
gibi çok küçük refleksiyon kesitine
sahip nesneler sistem tarafından
algılanmayabilir.
Park yardımı sistemleri algılama
menzili dışındaki nesneleri
algılamaz.
Not
Harici bir akustik gürültünün yankısı
veya mekanik yanlış ayarlar mevcut
olmayan bir nesnenin algılanmasına sebep olabilir (arada sırada yanlış
uyarılar verilebilir).
Ön plakanın doğru monte
edildiğinden (bükülme ve tamponda sağa veya sola doğru boşluk yok) ve sensörlerin yerlerinde sağlam
olduklarından emin olun.
Gelişmiş park desteği sistemi park
manevrası sonrasında mevcut park
alanındaki olası değişmelere karşı
tepki vermeyebilir. Sistem bir girişi,
bir geçidi, bir avluyu ve hatta bir
kavşağı da park yeri olarak
algılayabilir. Geri vitese taktıktan
sonra, sistem bir park manevrasına
başlar. Önerilen park yerlerinin
müsait olduklarına dikkat edin.
Alçak kaldırımlar ve pürüzlü
yüzeyler, örn. şantiye sahalarında
olduğu gibi, sistem tarafından
algılanmaz. Sorumluluk sürücüye
aittir.
Not
Üretimden sonra, sistemin
ayarlanması gerekir. Optimum park
kılavuzu için, en az 10 km sürüş
mesafesi, bir kaç dönüş sayısı dahil,
gereklidir.
Yan kör nokta alarmı Yan kör nokta alarm sistemi belirtilmişbir "kör nokta" bölgesinde aracın sağ
veya sol tarafında bulunan nesneleri
tespit eder ve haber verir. İçteki ve
dıştaki aynalarda görünemeyen
nesneler algılandığı zaman sistem
her dış aynada görsel bir uyarı
gösterir.
Yan kör nokta alarmı aracın her iki
tarafında, ön ve arka tamponlarda bulunan gelişmiş park desteği
sensörlerinin bazılarını kullanır.

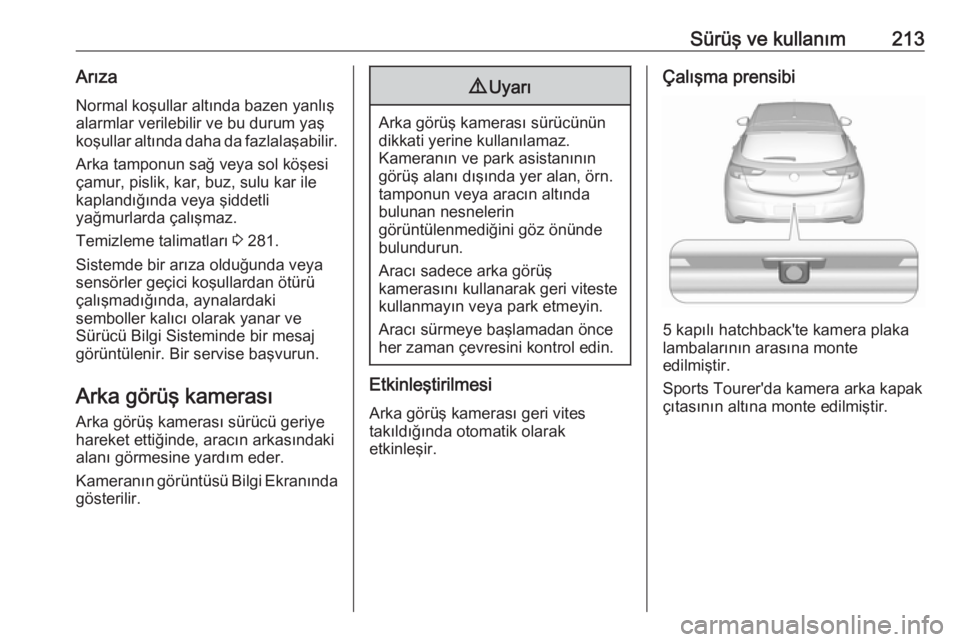

Sürüş ve kullanım213ArızaNormal koşullar altında bazen yanlış
alarmlar verilebilir ve bu durum yaş
koşullar altında daha da fazlalaşabilir.
Arka tamponun sağ veya sol köşesi
çamur, pislik, kar, buz, sulu kar ile
kaplandığında veya şiddetli
yağmurlarda çalışmaz.
Temizleme talimatları 3 281.
Sistemde bir arıza olduğunda veya
sensörler geçici koşullardan ötürü çalışmadığında, aynalardaki
semboller kalıcı olarak yanar ve
Sürücü Bilgi Sisteminde bir mesaj
görüntülenir. Bir servise başvurun.
Arka görüş kamerası
Arka görüş kamerası sürücü geriye
hareket ettiğinde, aracın arkasındaki
alanı görmesine yardım eder.
Kameranın görüntüsü Bilgi Ekranında
gösterilir.9 Uyarı
Arka görüş kamerası sürücünün
dikkati yerine kullanılamaz.
Kameranın ve park asistanının
görüş alanı dışında yer alan, örn.
tamponun veya aracın altında
bulunan nesnelerin
görüntülenmediğini göz önünde
bulundurun.
Aracı sadece arka görüş
kamerasını kullanarak geri viteste
kullanmayın veya park etmeyin.
Aracı sürmeye başlamadan önce
her zaman çevresini kontrol edin.
Etkinleştirilmesi
Arka görüş kamerası geri vitestakıldığında otomatik olarak
etkinleşir.
Çalışma prensibi
5 kapılı hatchback'te kamera plaka
lambalarının arasına monte
edilmiştir.
Sports Tourer'da kamera arka kapak
çıtasının altına monte edilmiştir.

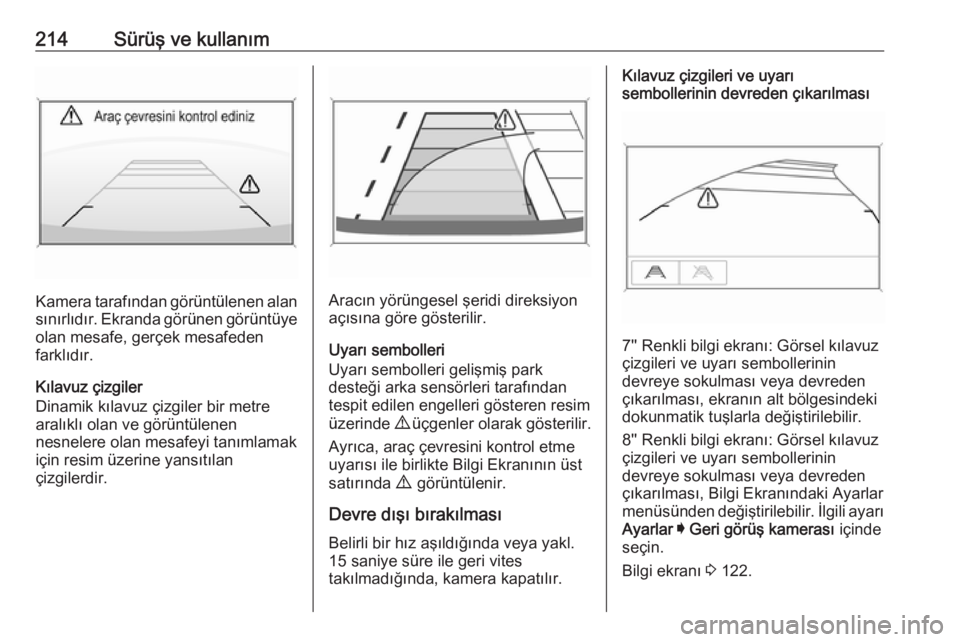

214Sürüş ve kullanım
Kamera tarafından görüntülenen alan
sınırlıdır. Ekranda görünen görüntüye olan mesafe, gerçek mesafeden
farklıdır.
Kılavuz çizgiler
Dinamik kılavuz çizgiler bir metre aralıklı olan ve görüntülenen
nesnelere olan mesafeyi tanımlamak
için resim üzerine yansıtılan
çizgilerdir.Aracın yörüngesel şeridi direksiyon
açısına göre gösterilir.
Uyarı sembolleri
Uyarı sembolleri gelişmiş park
desteği arka sensörleri tarafından
tespit edilen engelleri gösteren resim
üzerinde 9 üçgenler olarak gösterilir.
Ayrıca, araç çevresini kontrol etme
uyarısı ile birlikte Bilgi Ekranının üst
satırında 9 görüntülenir.
Devre dışı bırakılması Belirli bir hız aşıldığında veya yakl.
15 saniye süre ile geri vites
takılmadığında, kamera kapatılır.
Kılavuz çizgileri ve uyarı
sembollerinin devreden çıkarılması
7'' Renkli bilgi ekranı: Görsel kılavuz
çizgileri ve uyarı sembollerinin
devreye sokulması veya devreden çıkarılması, ekranın alt bölgesindeki
dokunmatik tuşlarla değiştirilebilir.
8'' Renkli bilgi ekranı: Görsel kılavuz
çizgileri ve uyarı sembollerinin
devreye sokulması veya devreden çıkarılması, Bilgi Ekranındaki Ayarlarmenüsünden değiştirilebilir. İlgili ayarı
Ayarlar I Geri görüş kamerası içinde
seçin.
Bilgi ekranı 3 122.

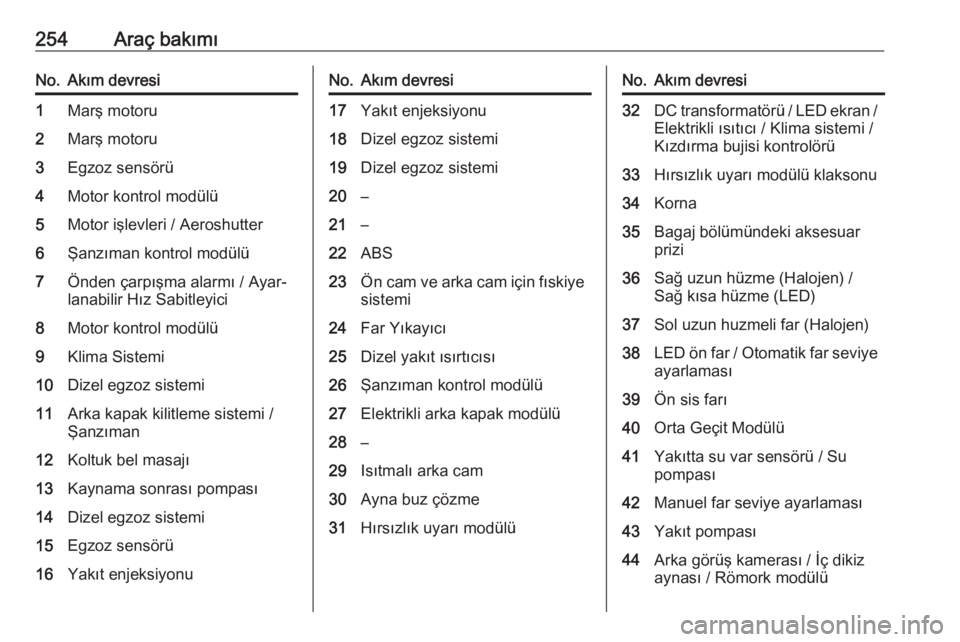

254Araç bakımıNo.Akım devresi1Marş motoru2Marş motoru3Egzoz sensörü4Motor kontrol modülü5Motor işlevleri / Aeroshutter6Şanzıman kontrol modülü7Önden çarpışma alarmı / Ayar‐
lanabilir Hız Sabitleyici8Motor kontrol modülü9Klima Sistemi10Dizel egzoz sistemi11Arka kapak kilitleme sistemi /
Şanzıman12Koltuk bel masajı13Kaynama sonrası pompası14Dizel egzoz sistemi15Egzoz sensörü16Yakıt enjeksiyonuNo.Akım devresi17Yakıt enjeksiyonu18Dizel egzoz sistemi19Dizel egzoz sistemi20–21–22ABS23Ön cam ve arka cam için fıskiye
sistemi24Far Yıkayıcı25Dizel yakıt ısırtıcısı26Şanzıman kontrol modülü27Elektrikli arka kapak modülü28–29Isıtmalı arka cam30Ayna buz çözme31Hırsızlık uyarı modülüNo.Akım devresi32DC transformatörü / LED ekran /
Elektrikli ısıtıcı / Klima sistemi /
Kızdırma bujisi kontrolörü33Hırsızlık uyarı modülü klaksonu34Korna35Bagaj bölümündeki aksesuar
prizi36Sağ uzun hüzme (Halojen) /
Sağ kısa hüzme (LED)37Sol uzun huzmeli far (Halojen)38LED ön far / Otomatik far seviye ayarlaması39Ön sis farı40Orta Geçit Modülü41Yakıtta su var sensörü / Su
pompası42Manuel far seviye ayarlaması43Yakıt pompası44Arka görüş kamerası / İç dikiz
aynası / Römork modülü

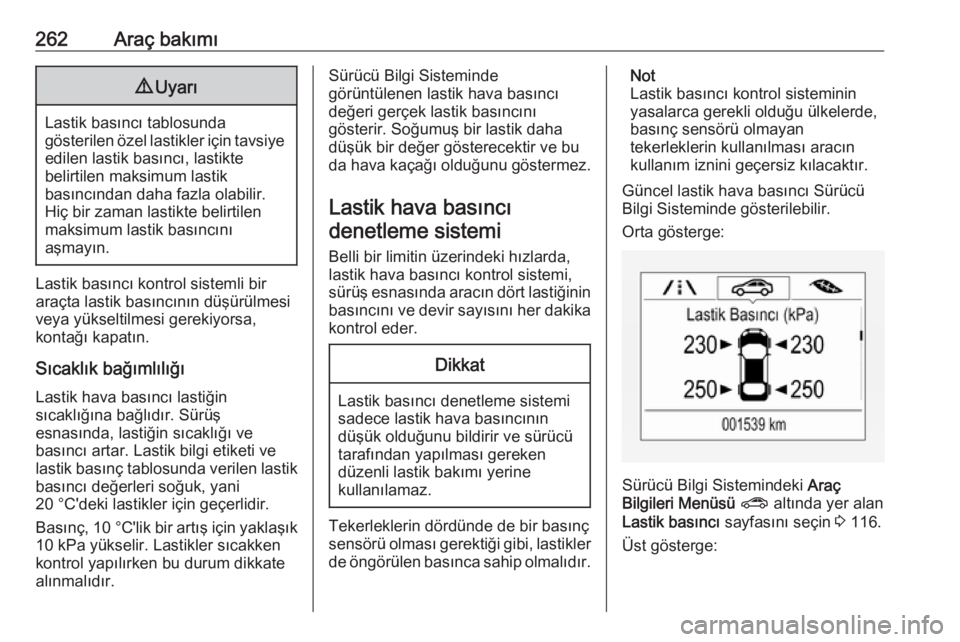

262Araç bakımı9Uyarı
Lastik basıncı tablosunda
gösterilen özel lastikler için tavsiye
edilen lastik basıncı, lastikte
belirtilen maksimum lastik
basıncından daha fazla olabilir.
Hiç bir zaman lastikte belirtilen
maksimum lastik basıncını
aşmayın.
Lastik basıncı kontrol sistemli bir
araçta lastik basıncının düşürülmesi
veya yükseltilmesi gerekiyorsa,
kontağı kapatın.
Sıcaklık bağımlılığı
Lastik hava basıncı lastiğin
sıcaklığına bağlıdır. Sürüş
esnasında, lastiğin sıcaklığı ve
basıncı artar. Lastik bilgi etiketi ve
lastik basınç tablosunda verilen lastik
basıncı değerleri soğuk, yani
20 °C'deki lastikler için geçerlidir.
Basınç, 10 °C 'lik bir artış için yaklaşık
10 kPa yükselir. Lastikler sıcakken
kontrol yapılırken bu durum dikkate
alınmalıdır.
Sürücü Bilgi Sisteminde
görüntülenen lastik hava basıncı
değeri gerçek lastik basıncını
gösterir. Soğumuş bir lastik daha
düşük bir değer gösterecektir ve bu
da hava kaçağı olduğunu göstermez.
Lastik hava basıncı denetleme sistemi
Belli bir limitin üzerindeki hızlarda,
lastik hava basıncı kontrol sistemi,
sürüş esnasında aracın dört lastiğinin
basıncını ve devir sayısını her dakika
kontrol eder.Dikkat
Lastik basıncı denetleme sistemi
sadece lastik hava basıncının
düşük olduğunu bildirir ve sürücü
tarafından yapılması gereken
düzenli lastik bakımı yerine
kullanılamaz.
Tekerleklerin dördünde de bir basınç sensörü olması gerektiği gibi, lastikler
de öngörülen basınca sahip olmalıdır.
Not
Lastik basıncı kontrol sisteminin
yasalarca gerekli olduğu ülkelerde,
basınç sensörü olmayan
tekerleklerin kullanılması aracın
kullanım iznini geçersiz kılacaktır.
Güncel lastik hava basıncı Sürücü
Bilgi Sisteminde gösterilebilir.
Orta gösterge:
Sürücü Bilgi Sistemindeki Araç
Bilgileri Menüsü ? altında yer alan
Lastik basıncı sayfasını seçin 3 116.

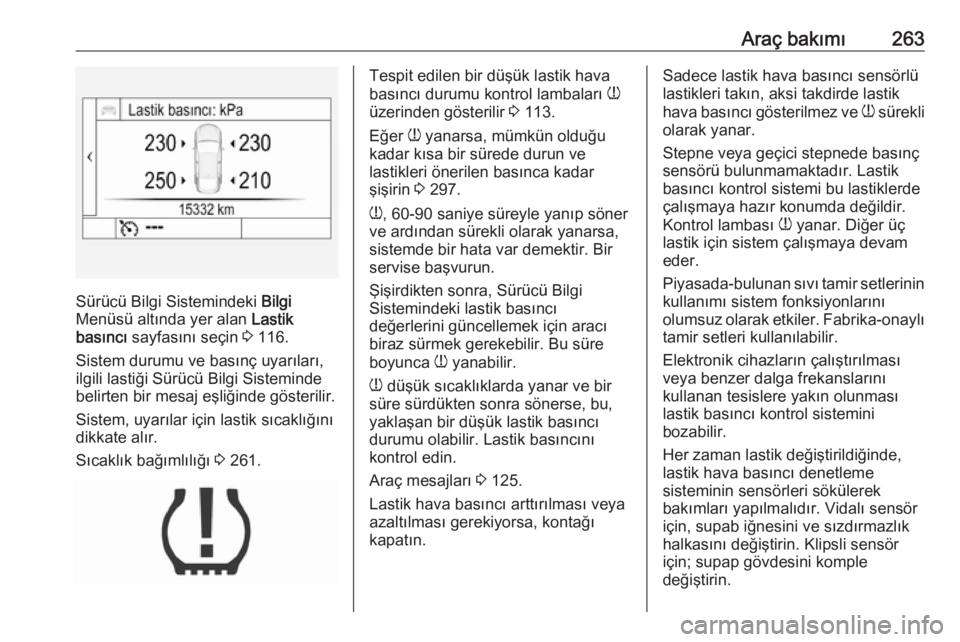

Üst gösterge:

Araç bakımı263
Sürücü Bilgi Sistemindeki Bilgi
Menüsü altında yer alan Lastik
basıncı sayfasını seçin 3 116.
Sistem durumu ve basınç uyarıları,
ilgili lastiği Sürücü Bilgi Sisteminde belirten bir mesaj eşliğinde gösterilir.
Sistem, uyarılar için lastik sıcaklığını
dikkate alır.
Sıcaklık bağımlılığı 3 261.
Tespit edilen bir düşük lastik hava
basıncı durumu kontrol lambaları w
üzerinden gösterilir 3 113.
Eğer w yanarsa, mümkün olduğu
kadar kısa bir sürede durun ve
lastikleri önerilen basınca kadar
şişirin 3 297.
w , 60-90 saniye süreyle yanıp söner
ve ardından sürekli olarak yanarsa,
sistemde bir hata var demektir. Bir
servise başvurun.
Şişirdikten sonra, Sürücü Bilgi
Sistemindeki lastik basıncı
değerlerini güncellemek için aracı
biraz sürmek gerekebilir. Bu süre
boyunca w yanabilir.
w düşük sıcaklıklarda yanar ve bir
süre sürdükten sonra sönerse, bu,
yaklaşan bir düşük lastik basıncı
durumu olabilir. Lastik basıncını
kontrol edin.
Araç mesajları 3 125.
Lastik hava basıncı arttırılması veya azaltılması gerekiyorsa, kontağı
kapatın.Sadece lastik hava basıncı sensörlü
lastikleri takın, aksi takdirde lastik
hava basıncı gösterilmez ve w sürekli
olarak yanar.
Stepne veya geçici stepnede basınç
sensörü bulunmamaktadır. Lastik
basıncı kontrol sistemi bu lastiklerde
çalışmaya hazır konumda değildir.
Kontrol lambası w yanar. Diğer üç
lastik için sistem çalışmaya devam
eder.
Piyasada-bulunan sıvı tamir setlerinin kullanımı sistem fonksiyonlarını
olumsuz olarak etkiler. Fabrika-onaylı
tamir setleri kullanılabilir.
Elektronik cihazların çalıştırılması
veya benzer dalga frekanslarını
kullanan tesislere yakın olunması
lastik basıncı kontrol sistemini
bozabilir.
Her zaman lastik değiştirildiğinde,
lastik hava basıncı denetleme
sisteminin sensörleri sökülerek
bakımları yapılmalıdır. Vidalı sensör
için, supab iğnesini ve sızdırmazlık halkasını değiştirin. Klipsli sensör
için; supap gövdesini komple
değiştirin.

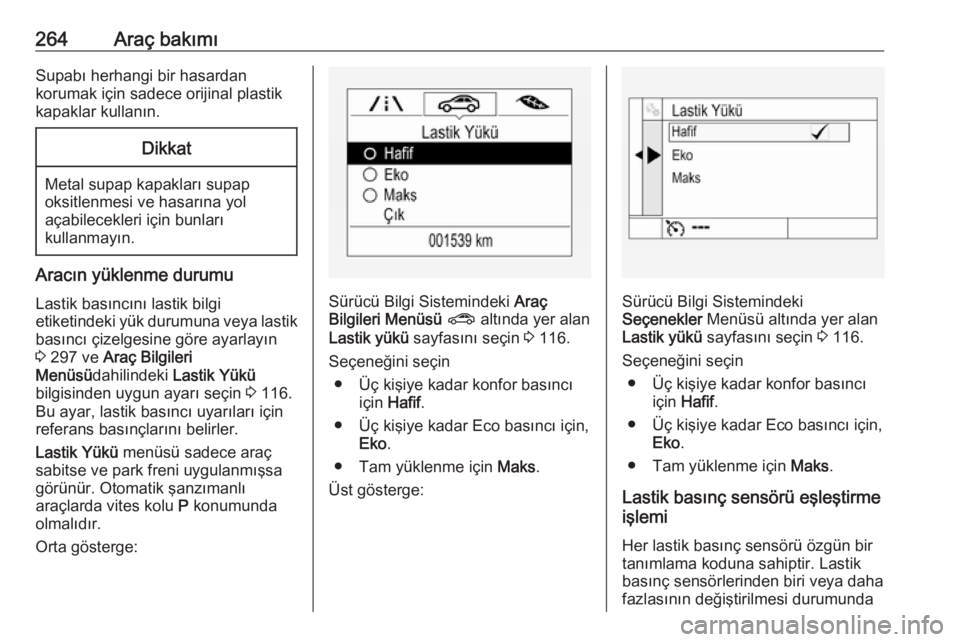

264Araç bakımıSupabı herhangi bir hasardan
korumak için sadece orijinal plastik
kapaklar kullanın.Dikkat
Metal supap kapakları supap
oksitlenmesi ve hasarına yol
açabilecekleri için bunları
kullanmayın.
Aracın yüklenme durumu
Lastik basıncını lastik bilgi
etiketindeki yük durumuna veya lastik
basıncı çizelgesine göre ayarlayın
3 297 ve Araç Bilgileri
Menüsü dahilindeki Lastik Yükü
bilgisinden uygun ayarı seçin 3 116.
Bu ayar, lastik basıncı uyarıları için
referans basınçlarını belirler.
Lastik Yükü menüsü sadece araç
sabitse ve park freni uygulanmışsa
görünür. Otomatik şanzımanlı
araçlarda vites kolu P konumunda
olmalıdır.
Orta gösterge:
Sürücü Bilgi Sistemindeki Araç
Bilgileri Menüsü ? altında yer alan
Lastik yükü sayfasını seçin 3 116.
Seçeneğini seçin ● Üç kişiye kadar konfor basıncı için Hafif .
● Üç kişiye kadar Eco basıncı için, Eko .
● Tam yüklenme için Maks.
Üst gösterge:Sürücü Bilgi Sistemindeki
Seçenekler Menüsü altında yer alan
Lastik yükü sayfasını seçin 3 116.
Seçeneğini seçin ● Üç kişiye kadar konfor basıncı için Hafif .
● Üç kişiye kadar Eco basıncı için, Eko .
● Tam yüklenme için Maks.
Lastik basınç sensörü eşleştirme işlemi
Her lastik basınç sensörü özgün bir
tanımlama koduna sahiptir. Lastik
basınç sensörlerinden biri veya daha
fazlasının değiştirilmesi durumunda

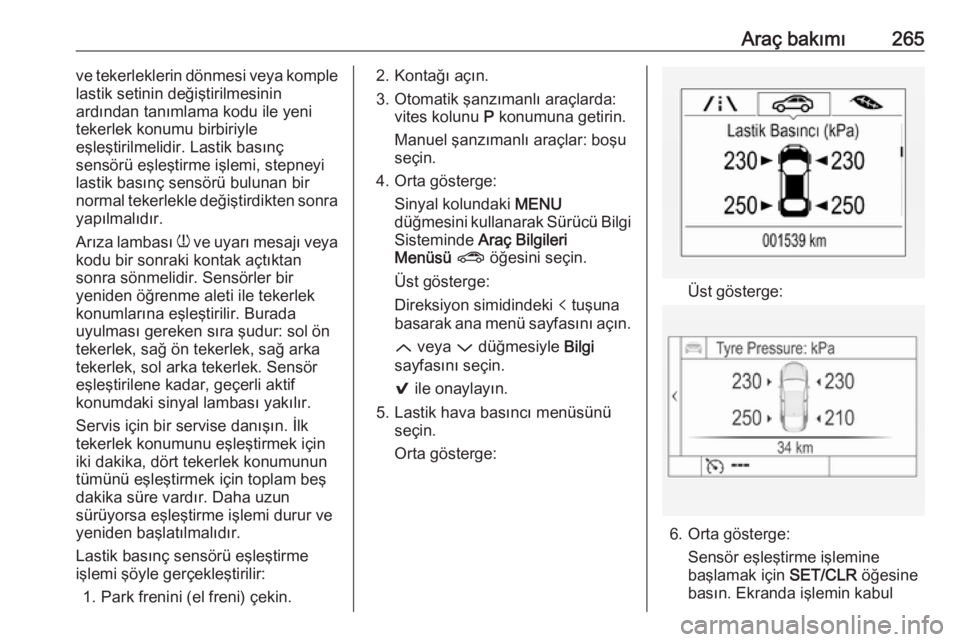

Araç bakımı265ve tekerleklerin dönmesi veya komple
lastik setinin değiştirilmesinin
ardından tanımlama kodu ile yeni
tekerlek konumu birbiriyle
eşleştirilmelidir. Lastik basınç
sensörü eşleştirme işlemi, stepneyi
lastik basınç sensörü bulunan bir
normal tekerlekle değiştirdikten sonra yapılmalıdır.
Arıza lambası w ve uyarı mesajı veya
kodu bir sonraki kontak açtıktan
sonra sönmelidir. Sensörler bir
yeniden öğrenme aleti ile tekerlek
konumlarına eşleştirilir. Burada
uyulması gereken sıra şudur: sol ön
tekerlek, sağ ön tekerlek, sağ arka
tekerlek, sol arka tekerlek. Sensör
eşleştirilene kadar, geçerli aktif
konumdaki sinyal lambası yakılır.
Servis için bir servise danışın. İlk
tekerlek konumunu eşleştirmek için
iki dakika, dört tekerlek konumunun tümünü eşleştirmek için toplam beş
dakika süre vardır. Daha uzun
sürüyorsa eşleştirme işlemi durur ve
yeniden başlatılmalıdır.
Lastik basınç sensörü eşleştirme
işlemi şöyle gerçekleştirilir:
1. Park frenini (el freni) çekin.2. Kontağı açın.
3. Otomatik şanzımanlı araçlarda: vites kolunu P konumuna getirin.
Manuel şanzımanlı araçlar: boşu
seçin.
4. Orta gösterge: Sinyal kolundaki MENU
düğmesini kullanarak Sürücü Bilgi
Sisteminde Araç Bilgileri
Menüsü ? öğesini seçin.
Üst gösterge:
Direksiyon simidindeki p tuşuna
basarak ana menü sayfasını açın.
Q veya P düğmesiyle Bilgi
sayfasını seçin.
9 ile onaylayın.
5. Lastik hava basıncı menüsünü seçin.
Orta gösterge:
Üst gösterge:
6. Orta gösterge: Sensör eşleştirme işlemine
başlamak için SET/CLR öğesine
basın. Ekranda işlemin kabul

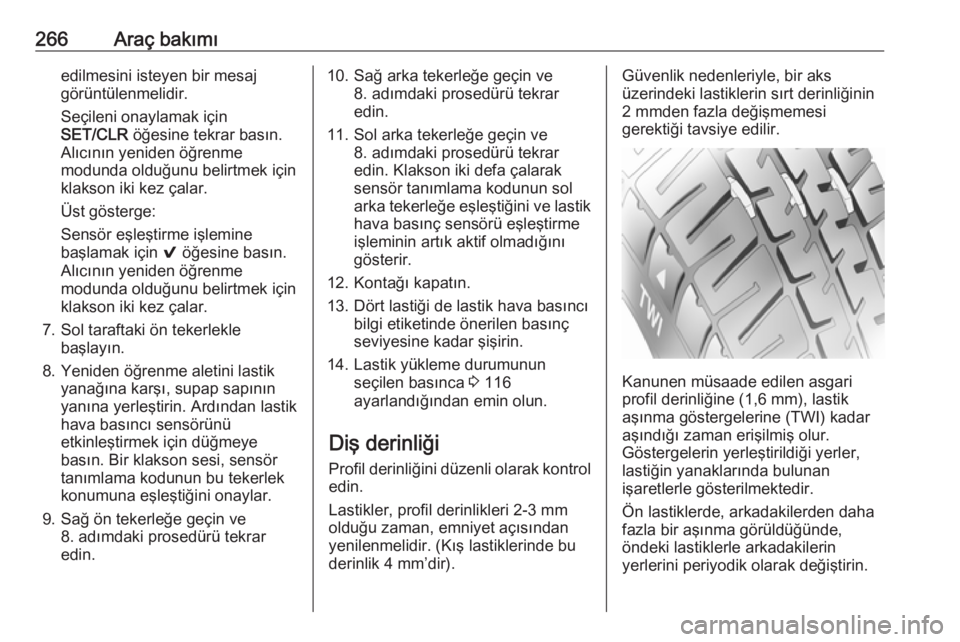

266Araç bakımıedilmesini isteyen bir mesaj
görüntülenmelidir.
Seçileni onaylamak için
SET/CLR öğesine tekrar basın.
Alıcının yeniden öğrenme
modunda olduğunu belirtmek için klakson iki kez çalar.
Üst gösterge:
Sensör eşleştirme işlemine
başlamak için 9 öğesine basın.
Alıcının yeniden öğrenme
modunda olduğunu belirtmek için klakson iki kez çalar.
7. Sol taraftaki ön tekerlekle başlayın.
8. Yeniden öğrenme aletini lastik yanağına karşı, supap sapının
yanına yerleştirin. Ardından lastik
hava basıncı sensörünü
etkinleştirmek için düğmeye
basın. Bir klakson sesi, sensör
tanımlama kodunun bu tekerlek
konumuna eşleştiğini onaylar.
9. Sağ ön tekerleğe geçin ve 8. adımdaki prosedürü tekrar
edin.10. Sağ arka tekerleğe geçin ve 8. adımdaki prosedürü tekrar
edin.
11. Sol arka tekerleğe geçin ve 8. adımdaki prosedürü tekrar
edin. Klakson iki defa çalarak
sensör tanımlama kodunun sol
arka tekerleğe eşleştiğini ve lastik hava basınç sensörü eşleştirme
işleminin artık aktif olmadığını
gösterir.
12. Kontağı kapatın.
13. Dört lastiği de lastik hava basıncı bilgi etiketinde önerilen basınç
seviyesine kadar şişirin.
14. Lastik yükleme durumunun seçilen basınca 3 116
ayarlandığından emin olun.
Diş derinliği Profil derinliğini düzenli olarak kontrol edin.
Lastikler, profil derinlikleri 2-3 mm
olduğu zaman, emniyet açısından
yenilenmelidir. (Kış lastiklerinde bu
derinlik 4 mm’dir).Güvenlik nedenleriyle, bir aks
üzerindeki lastiklerin sırt derinliğinin
2 mmden fazla değişmemesi
gerektiği tavsiye edilir.
Kanunen müsaade edilen asgari
profil derinliğine (1,6 mm), lastik
aşınma göstergelerine (TWI) kadar
aşındığı zaman erişilmiş olur.
Göstergelerin yerleştirildiği yerler,
lastiğin yanaklarında bulunan
işaretlerle gösterilmektedir.
Ön lastiklerde, arkadakilerden daha
fazla bir aşınma görüldüğünde,
öndeki lastiklerle arkadakilerin
yerlerini periyodik olarak değiştirin.

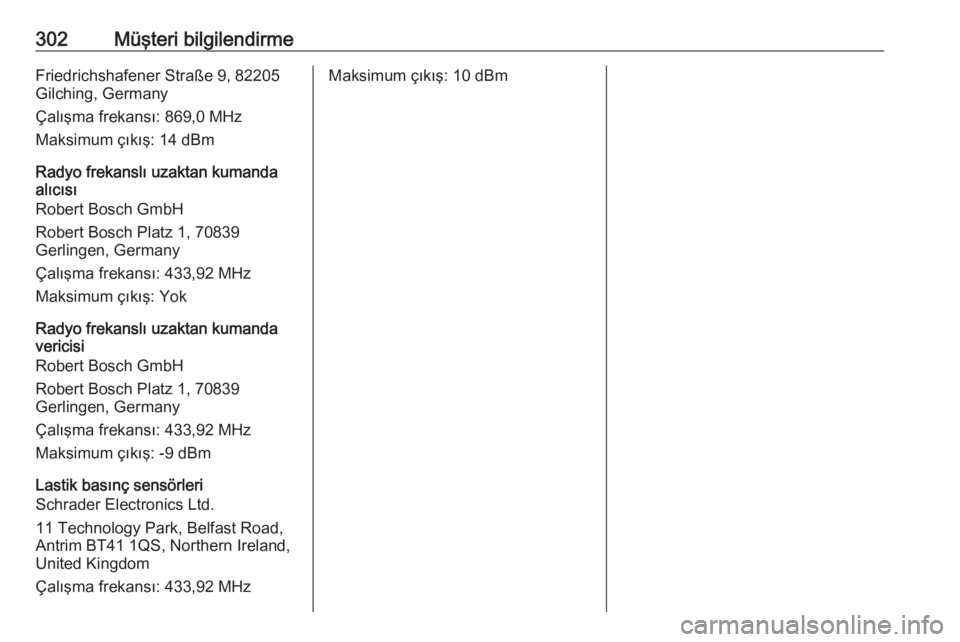

302Müşteri bilgilendirmeFriedrichshafener Straße 9, 82205
Gilching, Germany
Çalışma frekansı: 869,0 MHz
Maksimum çıkış: 14 dBm
Radyo frekanslı uzaktan kumanda
alıcısı
Robert Bosch GmbH
Robert Bosch Platz 1, 70839
Gerlingen, Germany
Çalışma frekansı: 433,92 MHz
Maksimum çıkış: Yok
Radyo frekanslı uzaktan kumanda
vericisi
Robert Bosch GmbH
Robert Bosch Platz 1, 70839
Gerlingen, Germany
Çalışma frekansı: 433,92 MHz
Maksimum çıkış: -9 dBm
Lastik basınç sensörleri
Schrader Electronics Ltd.
11 Technology Park, Belfast Road,
Antrim BT41 1QS, Northern Ireland,
United Kingdom
Çalışma frekansı: 433,92 MHzMaksimum çıkış: 10 dBm
