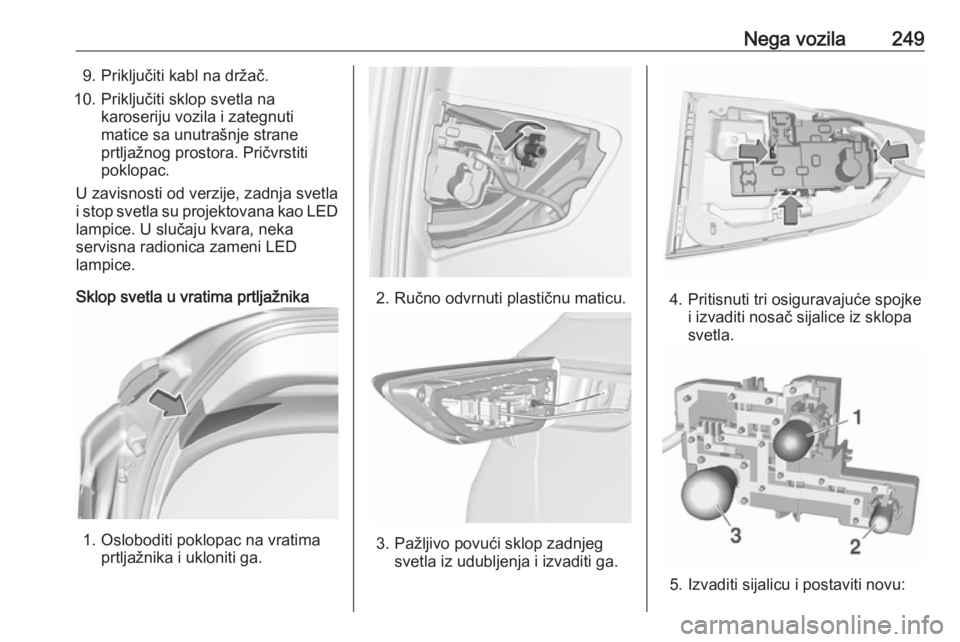

Nega vozila2499. Priključiti kabl na držač.
10. Priključiti sklop svetla na karoseriju vozila i zategnuti
matice sa unutrašnje strane
prtljažnog prostora. Pričvrstiti
poklopac.
U zavisnosti od verzije, zadnja svetla
i stop svetla su projektovana kao LED
lampice. U slučaju kvara, neka
servisna radionica zameni LED
lampice.
Sklop svetla u vratima prtljažnika
1. Osloboditi poklopac na vratima prtljažnika i ukloniti ga.
2. Ručno odvrnuti plastičnu maticu.
3. Pažljivo povući sklop zadnjeg svetla iz udubljenja i izvaditi ga.
4. Pritisnuti tri osiguravajuće spojkei izvaditi nosač sijalice iz sklopa
svetla.
5. Izvaditi sijalicu i postaviti novu:

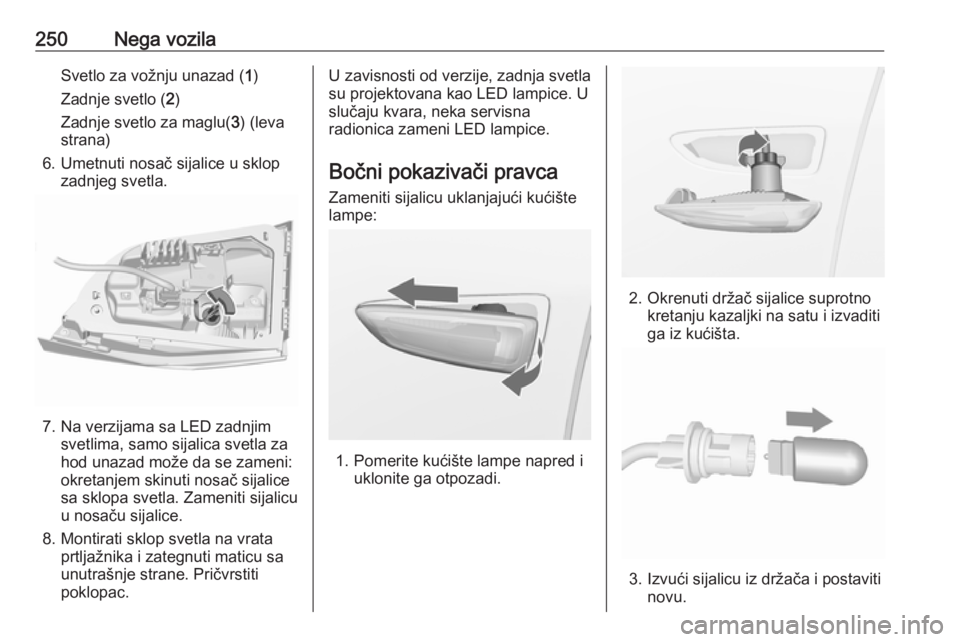

250Nega vozilaSvetlo za vožnju unazad (1)
Zadnje svetlo ( 2)
Zadnje svetlo za maglu( 3) (leva
strana)
6. Umetnuti nosač sijalice u sklop zadnjeg svetla.
7. Na verzijama sa LED zadnjimsvetlima, samo sijalica svetla za
hod unazad može da se zameni:
okretanjem skinuti nosač sijalice
sa sklopa svetla. Zameniti sijalicu
u nosaču sijalice.
8. Montirati sklop svetla na vrata prtljažnika i zategnuti maticu sa
unutrašnje strane. Pričvrstiti
poklopac.
U zavisnosti od verzije, zadnja svetla
su projektovana kao LED lampice. U
slučaju kvara, neka servisna
radionica zameni LED lampice.
Bočni pokazivači pravca Zameniti sijalicu uklanjajući kućište
lampe:
1. Pomerite kućište lampe napred i uklonite ga otpozadi.
2. Okrenuti držač sijalice suprotnokretanju kazaljki na satu i izvaditi
ga iz kućišta.
3. Izvući sijalicu iz držača i postaviti novu.

Nega vozila2514. Umetnuti držač sijalice i okrenutiga u smeru kazaljke na satu.
5. Umetnite levi kraj lampe, gurnite na levo i umetnite desni kraj.
Svetlo registarske tablice
1. Umetnuti odvijač u udubljenje poklopca, pritisnuti sa strane i
odbraviti oprugu.
2. Izvaditi lampu prema dole, obraćajući pažnju pri tom da ne
dođe do potezanja kabla.
3. Izvaditi držač sijalice iz kućišta lampe okrećući ga suprotno
kretanju kazaljki na satu.4. Izvući sijalicu iz držača i postaviti novu.
5. Umetnuti držač sijalice u kućište lampe i okrenuti ga u smeru
kretanja kazaljki na satu.
6. Umetnuti lampu u branik i pustiti da nalegne.
Neke verzije imaju LED svetla
registarske tablice. U slučaju kvara
LED lampica, njihovu zamenu obaviti u servisnoj radionici.

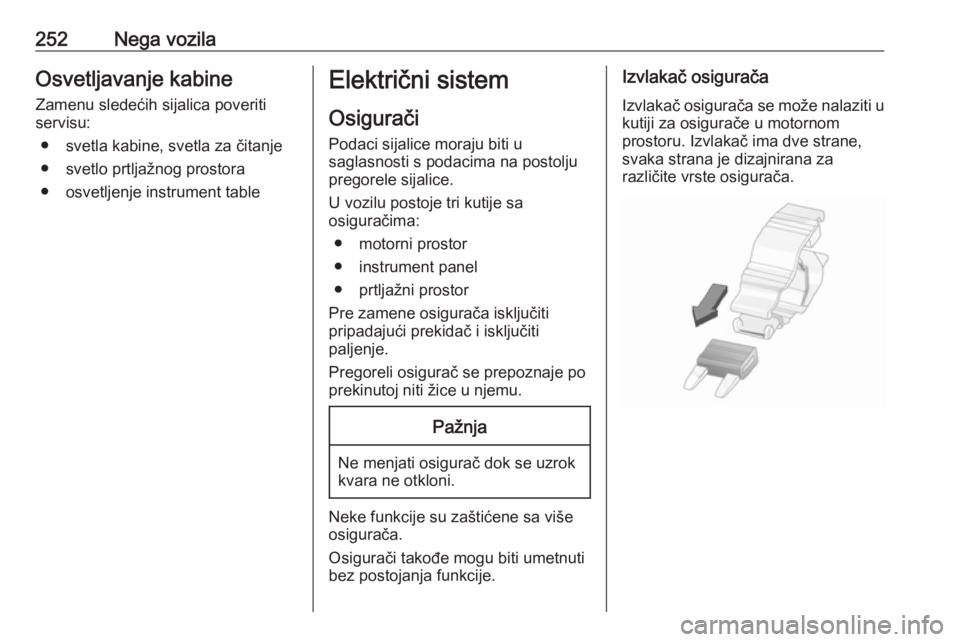

252Nega vozilaOsvetljavanje kabineZamenu sledećih sijalica poveriti
servisu:
● svetla kabine, svetla za čitanje
● svetlo prtljažnog prostora
● osvetljenje instrument tableElektrični sistem
Osigurači Podaci sijalice moraju biti u
saglasnosti s podacima na postolju pregorele sijalice.
U vozilu postoje tri kutije sa
osiguračima:
● motorni prostor
● instrument panel
● prtljažni prostor
Pre zamene osigurača isključiti
pripadajući prekidač i isključiti
paljenje.
Pregoreli osigurač se prepoznaje po prekinutoj niti žice u njemu.Pažnja
Ne menjati osigurač dok se uzrok
kvara ne otkloni.
Neke funkcije su zaštićene sa više osigurača.
Osigurači takođe mogu biti umetnuti bez postojanja funkcije.
Izvlakač osigurača
Izvlakač osigurača se može nalaziti u
kutiji za osigurače u motornom
prostoru. Izvlakač ima dve strane,
svaka strana je dizajnirana za
različite vrste osigurača.

Nega vozila253
Uhvatiti osigurač izvlakačem
osigurača i povući osigurač.
Kutija sa osiguračima u
motornom prostoru
Kutija osigurača je sa prednje leve
strane u motornom prostoru.
Otkačiti poklopac i izvaditi ga.

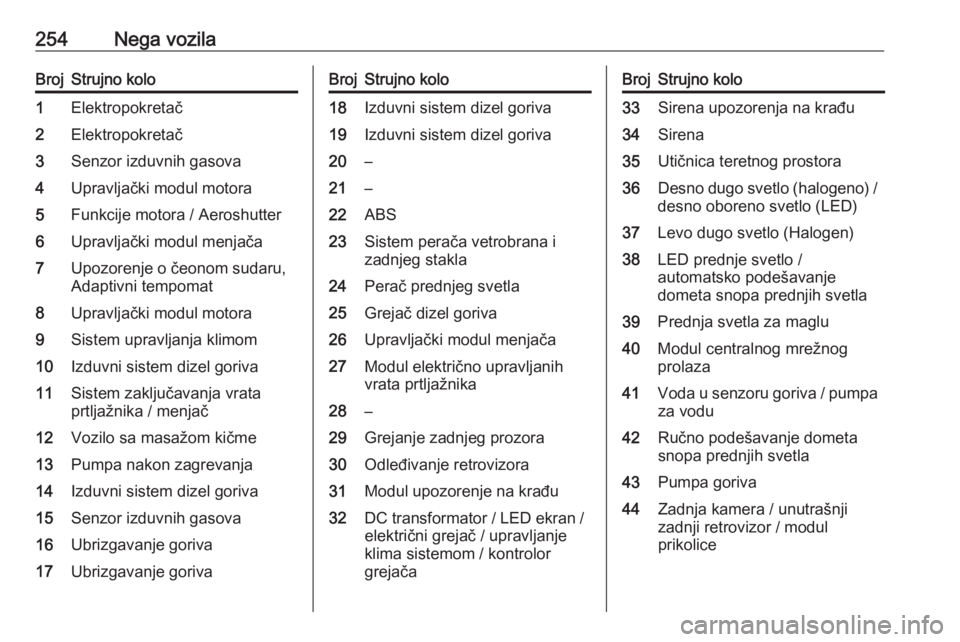

254Nega vozilaBrojStrujno kolo1Elektropokretač2Elektropokretač3Senzor izduvnih gasova4Upravljački modul motora5Funkcije motora / Aeroshutter6Upravljački modul menjača7Upozorenje o čeonom sudaru,
Adaptivni tempomat8Upravljački modul motora9Sistem upravljanja klimom10Izduvni sistem dizel goriva11Sistem zaključavanja vrata
prtljažnika / menjač12Vozilo sa masažom kičme13Pumpa nakon zagrevanja14Izduvni sistem dizel goriva15Senzor izduvnih gasova16Ubrizgavanje goriva17Ubrizgavanje gorivaBrojStrujno kolo18Izduvni sistem dizel goriva19Izduvni sistem dizel goriva20–21–22ABS23Sistem perača vetrobrana i
zadnjeg stakla24Perač prednjeg svetla25Grejač dizel goriva26Upravljački modul menjača27Modul električno upravljanih
vrata prtljažnika28–29Grejanje zadnjeg prozora30Odleđivanje retrovizora31Modul upozorenje na krađu32DC transformator / LED ekran /
električni grejač / upravljanje
klima sistemom / kontrolor
grejačaBrojStrujno kolo33Sirena upozorenja na krađu34Sirena35Utičnica teretnog prostora36Desno dugo svetlo (halogeno) /
desno oboreno svetlo (LED)37Levo dugo svetlo (Halogen)38LED prednje svetlo /
automatsko podešavanje
dometa snopa prednjih svetla39Prednja svetla za maglu40Modul centralnog mrežnog
prolaza41Voda u senzoru goriva / pumpa za vodu42Ručno podešavanje dometa
snopa prednjih svetla43Pumpa goriva44Zadnja kamera / unutrašnji
zadnji retrovizor / modul
prikolice

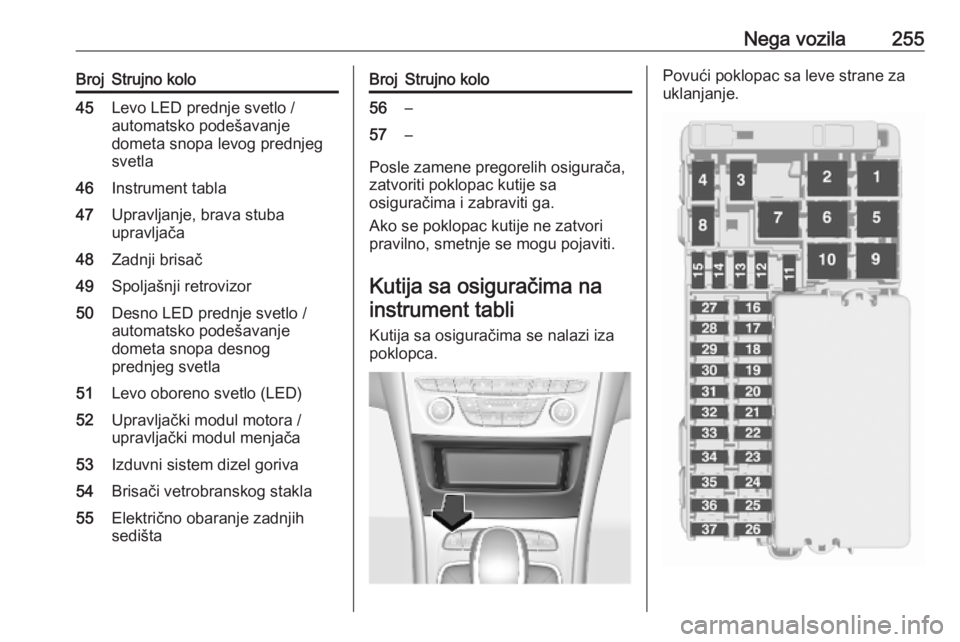

Nega vozila255BrojStrujno kolo45Levo LED prednje svetlo /
automatsko podešavanje
dometa snopa levog prednjeg
svetla46Instrument tabla47Upravljanje, brava stuba
upravljača48Zadnji brisač49Spoljašnji retrovizor50Desno LED prednje svetlo /
automatsko podešavanje
dometa snopa desnog
prednjeg svetla51Levo oboreno svetlo (LED)52Upravljački modul motora /
upravljački modul menjača53Izduvni sistem dizel goriva54Brisači vetrobranskog stakla55Električno obaranje zadnjih
sedištaBrojStrujno kolo56–57–
Posle zamene pregorelih osigurača,
zatvoriti poklopac kutije sa
osiguračima i zabraviti ga.
Ako se poklopac kutije ne zatvori
pravilno, smetnje se mogu pojaviti.
Kutija sa osiguračima nainstrument tabli
Kutija sa osiguračima se nalazi iza
poklopca.
Povući poklopac sa leve strane za
uklanjanje.

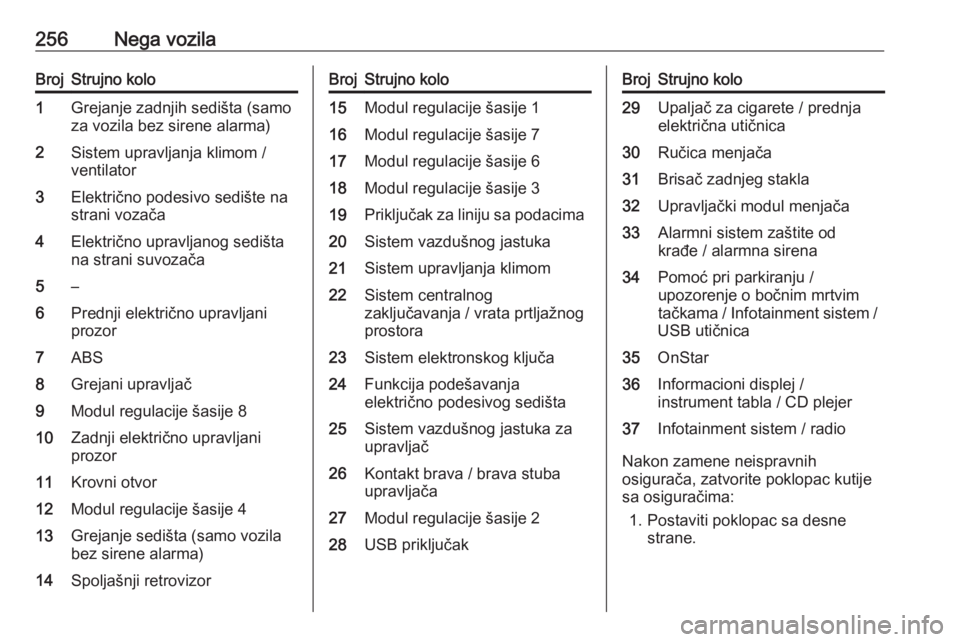

256Nega vozilaBrojStrujno kolo1Grejanje zadnjih sedišta (samo
za vozila bez sirene alarma)2Sistem upravljanja klimom /
ventilator3Električno podesivo sedište na
strani vozača4Električno upravljanog sedišta
na strani suvozača5–6Prednji električno upravljani
prozor7ABS8Grejani upravljač9Modul regulacije šasije 810Zadnji električno upravljani
prozor11Krovni otvor12Modul regulacije šasije 413Grejanje sedišta (samo vozila
bez sirene alarma)14Spoljašnji retrovizorBrojStrujno kolo15Modul regulacije šasije 116Modul regulacije šasije 717Modul regulacije šasije 618Modul regulacije šasije 319Priključak za liniju sa podacima20Sistem vazdušnog jastuka21Sistem upravljanja klimom22Sistem centralnog
zaključavanja / vrata prtljažnog
prostora23Sistem elektronskog ključa24Funkcija podešavanja
električno podesivog sedišta25Sistem vazdušnog jastuka za
upravljač26Kontakt brava / brava stuba
upravljača27Modul regulacije šasije 228USB priključakBrojStrujno kolo29Upaljač za cigarete / prednja
električna utičnica30Ručica menjača31Brisač zadnjeg stakla32Upravljački modul menjača33Alarmni sistem zaštite od
krađe / alarmna sirena34Pomoć pri parkiranju /
upozorenje o bočnim mrtvim
tačkama / Infotainment sistem /
USB utičnica35OnStar36Informacioni displej /
instrument tabla / CD plejer37Infotainment sistem / radio
Nakon zamene neispravnih
osigurača, zatvorite poklopac kutije
sa osiguračima:
1. Postaviti poklopac sa desne strane.

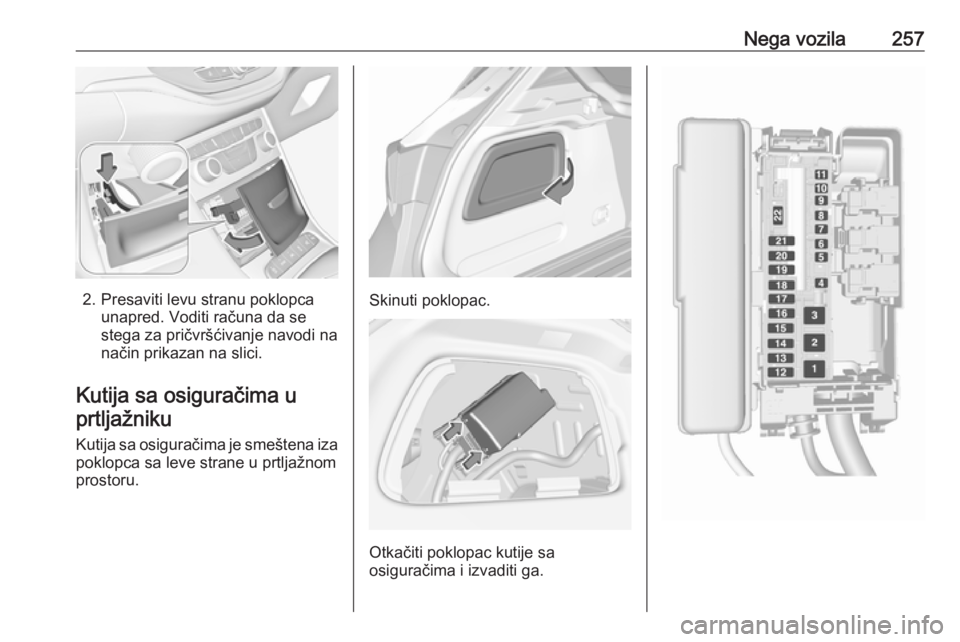

Nega vozila257
2. Presaviti levu stranu poklopcaunapred. Voditi računa da se
stega za pričvršćivanje navodi na
način prikazan na slici.
Kutija sa osiguračima u prtljažniku
Kutija sa osiguračima je smeštena iza
poklopca sa leve strane u prtljažnom
prostoru.Skinuti poklopac.
Otkačiti poklopac kutije sa
osiguračima i izvaditi ga.

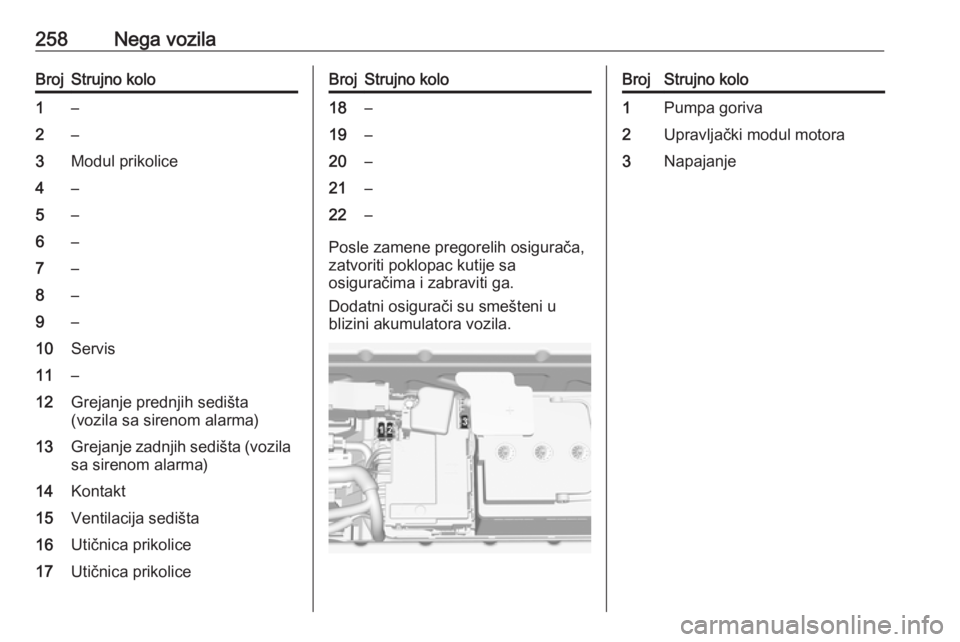

258Nega vozilaBrojStrujno kolo1–2–3Modul prikolice4–5–6–7–8–9–10Servis11–12Grejanje prednjih sedišta
(vozila sa sirenom alarma)13Grejanje zadnjih sedišta (vozila sa sirenom alarma)14Kontakt15Ventilacija sedišta16Utičnica prikolice17Utičnica prikoliceBrojStrujno kolo18–19–20–21–22–
Posle zamene pregorelih osigurača,
zatvoriti poklopac kutije sa
osiguračima i zabraviti ga.
Dodatni osigurači su smešteni u
blizini akumulatora vozila.
BrojStrujno kolo1Pumpa goriva2Upravljački modul motora3Napajanje
