Приборы и средства управления119Внимание
Если температура охлаждаю‐
щей жидкости поднялась выше
допустимого предела, следует
остановить автомобиль и заглу‐ шить двигатель. Опасность
повреждения двигателя.
Проверьте уровень охлаждаю‐
щей жидкости.
Дисплей технического
обслуживания
Индикатор ресурса моторного
масла информирует водителя о
том, когда следует заменить масло
и фильтр. Периодичность индика‐
ции необходимости замены масла
и фильтра может значительно изменяться в зависимости от усло‐ вий эксплуатации.
Если по расчетам системы масло
скоро выработает свой ресурс, на
дисплее информационного центра водителя отобразится сообщение
Скоро замена масла в двигателе .
Моторное масло и масляный фильтр следует заменить в
мастерской в течение одной
недели или не превышая пробега в
500 км (в зависимости от того,
какое событие наступит первым).
Моторное масло и фильтр могут
заменяться отдельно или в рамках
очередного технического обслужи‐
вания.
Меню оставшегося срока службы
масла отображается на информа‐
ционном центре водителя 3 129.
На автомобиле с дисплеем стан‐
дартной комплектации выберите
меню " Настройки ", нажав MENU на
рычаге указателей поворота. Пово‐ ротом колесика регулятора выбе‐
рите страницу Остаточный срок
службы масла .

120Приборы и средства управления
На автомобиле с дисплеем улуч‐
шенной комплектации выберите
меню Инфо, нажав кнопку p на
рулевом колесе. Нажмите кнопку P , чтобы выбрать страницу
Остаточный срок службы масла .
Оставшийся срок службы масла
показывается в процентах.
Сброс
На автомобиле с дисплеем стан‐
дартной комплектации нажмите
кнопку SET/CLR на рычаге указате‐
лей поворота и удерживайте ее
несколько секунд, чтобы выпол‐
нить сброс. Зажигание должно
быть включено, но двигатель не
должен работать.
На автомобиле с дисплеем улуч‐
шенной комплектации нажмите
кнопку > на рулевом колесе, чтобы
открыть вложенную папку. Выбе‐
рите Сброс и подтвердите нажа‐
тием 9 и ее удержанием в течение
нескольких секунд. Зажигание
должно быть включено, но двига‐
тель не должен работать.
Систему для ее правильной
работы следует сбрасывать в
исходное состояние каждый раз
при замене моторного масла.
Обратитесь за помощью на стан‐
цию техобслуживания.
Следующее техобслуживание Если требуется провести обслужи‐ вание автомобиля, на дисплей
информационного центра води‐
теля выводится сообщение. Техни‐
ческое обслуживание необходимо
выполнить на станции техобслужи‐
вания в течение одной недели илине превышая пробега в 500 км (в
зависимости от того, какое событие наступит первым).
Информация по обслуживанию
3 325.
Индикаторы
Описанные ниже контрольные
индикаторы на некоторых версиях
автомобиля могут отсутствовать.
Описание распространяется на все
версии исполнения приборов. В
зависимости от комплектации
автомобиля, расположение
отдельных индикаторов может
отличаться. При включении зажи‐
гания на короткое время загорится
большинство индикаторов для
проверки их работоспособности.
Цвета индикаторов обозначают:красный:опасность, важное
напоминаниежелтый:предупреждение,
справка, неисправностьзеленый:подтверждение вклю‐
чения

Приборы и средства управления129Дисплеи
Информационный центр водителя
Дисплей информационного центра водителя расположен в комбина‐
ции приборов.
В зависимости от варианта и
комбинации приборов информа‐
ционный центр водителя доступен
как дисплей среднего или высшего
уровней.
В зависимости от уровня комплек‐
тации на дисплее информацион‐
ного центра водителя может отоб‐
ражаться следующая информация:
● счетчики общего и текущего пробега
● информация об автомобиле
● информация о пробеге и топливе
● информация об экономии топлива
● автомобильные и предупреди‐ тельные сообщения● информация об аудио- иинформационно-развлека‐
тельной системе
● информация телефона
● информация навигатора
● параметры автомобиля
Дисплей Midlevel
Настройка меню и функций
Для выбора меню и функций
используются клавиши на рычаге
указателей поворота.
Нажмите MENU для переключения
между главными меню или для
возврата из подменю на более высокий уровень.
Поверните регулирующее кольцо,
чтобы выбрать подменю главного меню или ввести числовое значе‐ние.
Нажмите SET/CLR, чтобы выбрать
и подтвердить функцию.
Автомобильные и сервисные сооб‐
щения всплывают на экране
информационного центра води‐
теля по мере необходимости.
Подтвердите сообщения нажатием SET/CLR .

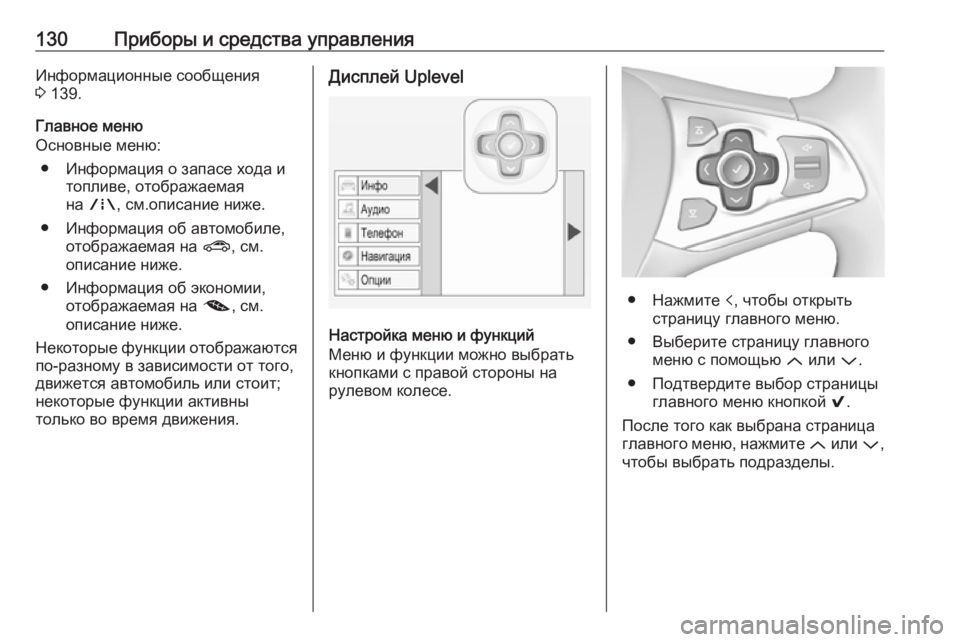

130Приборы и средства управленияИнформационные сообщения
3 139.
Главное меню
Основные меню:
● Информация о запасе хода и топливе, отображаемая
на ; , см.описание ниже.
● Информация об автомобиле, отображаемая на ?, см.
описание ниже.
● Информация об экономии, отображаемая на @, см.
описание ниже.
Некоторые функции отображаются
по-разному в зависимости от того,
движется автомобиль или стоит;
некоторые функции активны
только во время движения.Дисплей Uplevel
Настройка меню и функций
Меню и функции можно выбрать
кнопками с правой стороны на
рулевом колесе.
● Нажмите p, чтобы открыть
страницу главного меню.
● Выберите страницу главного меню с помощью Q или P.
● Подтвердите выбор страницы главного меню кнопкой 9.
После того как выбрана страница главного меню, нажмите Q или P,
чтобы выбрать подразделы.

132Приборы и средства управленияСчетчик текущего пробега 1/2 илиA/B
Счетчик текущего пробега показы‐
вает текущее расстояние, прой‐
денное после сброса показаний
счетчика.
Счетчик текущего пробега рабо‐
тает до расстояния 9 999 км , после
чего снова начинает отсчет с 0.
Чтобы выполнить сброс на
дисплее среднего уровня, нажмите SET/CLR на несколько секунд.
Чтобы выполнить сброс на
дисплее верхнего уровня, нажмите
> и подтвердите нажатием 9.
Информацию на страницах счетчи‐ ков пробега 1/A и 2/B можно обну‐
лить независимо от другой стра‐
ницы, когда активна соответствую‐
щая страница меню.
Средний расход топлива
Вывод среднего расхода. Показа‐
ния можно сбросить в любой
момент, при этом новый отсчет
начнется со значения, используе‐
мого по умолчанию.Чтобы выполнить сброс на
дисплее стандартной комплекта‐
ции, нажмите кнопку SET/CLR и
удерживайте ее несколько секунд,
на дисплее улучшенной комплекта‐
ции нажмите > и подтвердите
нажатием 9.
На автомобилях с двухтопливными двигателями: Средний расход
отображается для выбранного в
данный момент типа топлива —
КПГ или бензина.
Средняя скорость
Выводится средняя скорость
движения. Результат можно сбро‐
сить в любой момент.
Чтобы выполнить сброс на
дисплее стандартной комплекта‐
ции, нажмите кнопку SET/CLR и
удерживайте ее несколько секунд,
на дисплее улучшенной комплекта‐ ции нажмите > и подтвердите
нажатием 9.
Цифровая скорость
Цифровой дисплей мгновенной
скорости.Запас хода по топливу
Запас хода рассчитывается на
основе текущего уровня топлива в
баке и текущего расхода. На
дисплей выводится усредненное
значение.
Спустя некоторое время после заправки величина запаса хода автоматически обновляется.
Когда уровень топлива становится
низким, на дисплее отображается
сообщение и загорается индикатор
Y на указателе уровня топлива.
Если заправка требуется немед‐
ленно, отображается предупреж‐
дение, которое остается на
дисплее. При этом также мигает
индикатор Y на указателе уровня
топлива 3 126.

136Приборы и средства управленияПредупреждение о скорости
Функция предупреждения води‐
теля о превышении скорости сигна‐ лизирует о превышении устано‐
вленного предела скорости.
Чтобы настроить предупреждение
о превышении скорости, нажмите
SET/CLR или >, когда на дисплее
отображается соответствующее меню. Поверните ручку или
нажмите Q или P, чтобы выбрать
и изменить значение. Нажмите
SET/CLR или 9, чтобы задать
скорость. Когда порог скорости
будет задан, отключить эту функ‐
цию можно нажатием SET/CLR или
9, предварительно выведя на
дисплей необходимую страницу.
Если превышена установленная
скорость, отобразится всплываю‐
щее предупреждение, сопрово‐
ждающееся звуком гонга.
Нагрузка на шины
Можно выбрать категорию давле‐
ния воздуха в шинах в соответ‐
ствии с фактическим давлением
3 299.
Информация о программном
обеспечении
Отображается информация о
программном обеспечении с
открытым кодом.
Информационный дисплей
Информационный дисплей распо‐
лагается на приборной панели
рядом с комбинацией приборов.
В зависимости от комплектации на
автомобиле может быть установ‐
лен
● Графический
информационный дисплейили
● 7-дюймовый цветной
информационный дисплей с
сенсорным экраном
или
● 8-дюймовый цветной
информационный дисплей с
сенсорным экраном
На информационном дисплее
может отображаться:
● время 3 107
● температуру наружного воздуха 3 107
● дату 3 107
● данные информационно- развлекательной системы, см.
описание информационно-
развлекательной системы
● камера заднего вида 3 245
● подсказки системы облегчения
парковки 3 234
● данные навигационной системы, см. описание инфор‐
мационно-развлекательной
системы

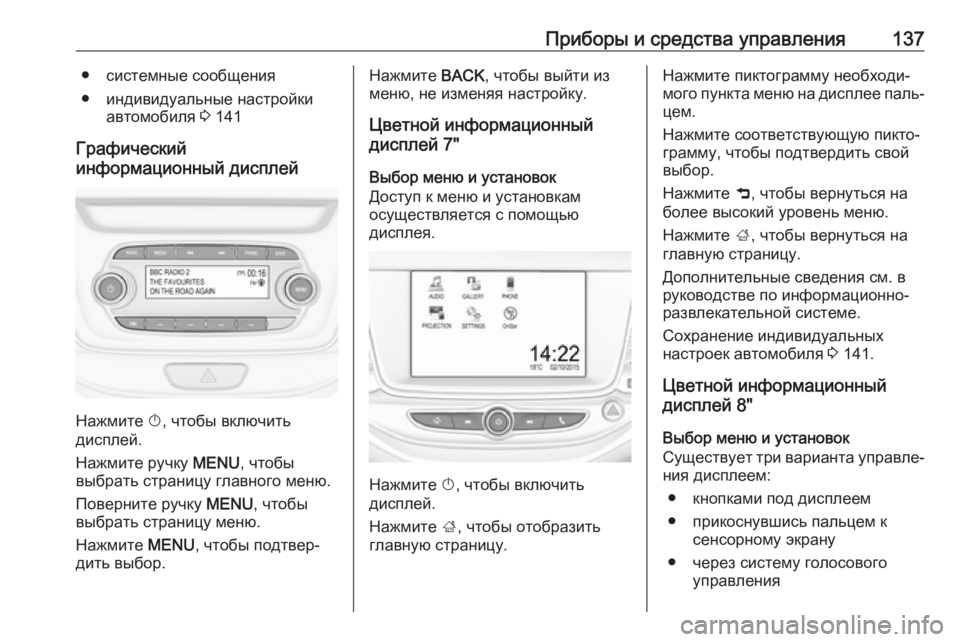

Приборы и средства управления137● системные сообщения
● индивидуальные настройки автомобиля 3 141
Графический
информационный дисплей
Нажмите X, чтобы включить
дисплей.
Нажмите ручку MENU, чтобы
выбрать страницу главного меню.
Поверните ручку MENU, чтобы
выбрать страницу меню.
Нажмите MENU, чтобы подтвер‐
дить выбор.
Нажмите BACK, чтобы выйти из
меню, не изменяя настройку.
Цветной информационный
дисплей 7"
Выбор меню и установок
Доступ к меню и установкам
осуществляется с помощью
дисплея.
Нажмите X, чтобы включить
дисплей.
Нажмите ;, чтобы отобразить
главную страницу.
Нажмите пиктограмму необходи‐ мого пункта меню на дисплее паль‐ цем.
Нажмите соответствующую пикто‐
грамму, чтобы подтвердить свой
выбор.
Нажмите 9, чтобы вернуться на
более высокий уровень меню.
Нажмите ;, чтобы вернуться на
главную страницу.
Дополнительные сведения см. в
руководстве по информационно-
развлекательной системе.
Сохранение индивидуальных
настроек автомобиля 3 141.
Цветной информационный
дисплей 8"
Выбор меню и установок
Существует три варианта управле‐ ния дисплеем:
● кнопками под дисплеем
● прикоснувшись пальцем к сенсорному экрану
● через систему голосового управления

138Приборы и средства управленияУправление кнопками
Нажмите X, чтобы включить
дисплей.
Нажмите ;, чтобы отобразить
главную страницу.
Вращением ручки MENU можно
выбирать иконки необходимых
пунктов меню или функции, а также
пролистывать перечни в подменю.
Нажмите MENU, чтобы подтвер‐
дить выбор.
Нажмите BACK, чтобы выйти из
меню, не изменяя настройку.
Нажмите ;, чтобы вернуться на
главную страницу.
Дополнительные сведения см. в
руководстве по информационно-
развлекательной системе.Управление сенсорным экраном
Включите дисплей, нажав X.
Нажмите ;, чтобы выбрать
домашнюю страницу.
Коснитесь пальцем значка нужного пункта меню или функции.
Прокручивайте длинный список
пунктов меню, проводя пальцем
вверх или вниз.
Подтвердите выбор функции или
пункта меню прикосновением
пальца.
Коснитесь q на дисплее, чтобы
выйти из меню, не изменяя
настройки.
Коснитесь ;, чтобы вернуться на
домашнюю страницу.
Дополнительные сведения см. в
руководстве по информационно-
развлекательной системе.Голосовое управление
Описание см. в Руководстве по
эксплуатации информационно-
развлекательной системы.Сохранение индивидуальных
настроек автомобиля 3 141.
Режим Valet
Некоторые функции информацион‐ ного центра водителя и информа‐
ционного дисплея могут быть огра‐
ничены для некоторых водителей.
Замок багажного отделения блоки‐ руется. Разблокировать его в этом
режиме невозможно.
Дополнительные сведения см. в
руководстве по информационно-
развлекательной системе.

Приборы и средства управления139Информационные
сообщения
Сообщения выводятся на дисплей
информационного центра води‐
теля, в некоторых случаях они
сопровождаются предупрежде‐
ниями и звуковым сигналом.
Если автомобиль оснащен
дисплеем стандартной комплекта‐
ции, нажмите клавишу SET/CLR на
подрулевом рычаге управления
световыми приборами, чтобы
подтвердить сообщение.
Если автомобиль оснащен
дисплеем улучшенной комплекта‐
ции, нажмите клавишу 9 на руле‐
вом колесе, чтобы подтвердить
сообщение.
Автомобильные и сервисные
сообщения
Информационные сообщения
выводятся в виде текста. Следуйте инструкциям в сообщениях.
Сообщения на
информационном дисплее
На информационном дисплее
могут дополнительно отобра‐
жаться важные сообщения. Неко‐
торые сообщения появляются
только на несколько секунд.
Предупреждающие звуковые сигналы
Если одновременно появляются
несколько предупреждений, сигнал зуммера подается только один раз.
При запуске двигателя или во
время движения
Предупредительный сигнал непри‐ стегнутого ремня имеет более
высокий приоритет, чем любой
другой сигнал.
● Если не пристегнут ремень безопасности.
● Если при трогании с места не закрыта боковая дверь или
дверь багажного отделения.

Приборы и средства управления141Сохранение
индивидуальных
настроек
Изменяя значения параметров в
меню информационного дисплея,
можно настроить работу систем
автомобиля для наиболее полного
соответствия собственным пред‐
почтениям.
Некоторые персональные уста‐
новки для разных водителей можно
записать в память отдельно для
каждого ключа автомобиля.
Сохраненные установки 3 25.
В зависимости от уровня комплек‐ тации автомобиля и действующего в вашей стране законодательства
некоторые из описанных функций
могут быть недоступны.
Некоторые функции отображаются или активны только во время
работы двигателя.
Индивидуальные настройки
Графический информационный
дисплейНажмите MENU, чтобы открыть
соответствующее меню.
Выбрав Настройки (Settings) ,
найдите и выберите в списке пункт Настройки автомобиля (Vehicle
Settings) .
В соответствующих подменю
можно изменить следующие
настройки:
Настройки автомобиля (Vehicle
Settings)
● Регулир. кондиц. и кач. воздуха
Макс. скорость авт.
вентилятора : Изменяет интен‐
сивность воздушного потока
системы климат-контроля в
салоне в автоматическом
режиме.
Авт. подогр. сид. : Подогрев
сидений включается автомати‐
чески.
Очищ. запотевших стекол :
Поддерживает удаление запо‐ тевания с лобового стекла
путем автоматического
выбора необходимых настроек и включения автоматического
режима кондиционирования
воздуха.
Авт. очищ. заднего стекла :
Подогрев заднего стекла вклю‐
чается автоматически.
● Парковка/предотв.
столкновения
Предупрежд. о лобовом
столкновен. : Включает или
отключает система предупреж‐ дения об опасности фронталь‐
ного столкновения.
Вид предупреждения : Вклю‐
чает/отключает функцию авто‐ матического торможения авто‐
мобиля в случае угрозы
