Уход за автомобилем289Электрооборудование
Предохранители
Маркировка нового предохрани‐
теля должна совпадать с марки‐
ровкой дефектного предохрани‐
теля.
В автомобиле имеется три блока
предохранителей:
● в моторном отсеке
● панель приборов
● багажное отделение
Перед заменой предохранителя
отключите соответствующий
выключатель или выключите зажи‐ гание.
Дефектный предохранитель можно
отличить по сгоревшей плавкой
нити.Внимание
Замену предохранителя произ‐
водить только после устранения причины его срабатывания.
Некоторые цепи могут быть защи‐
щены несколькими предохраните‐
лями.
Кроме того, могут быть вставлены
предохранители, не имеющие
конкретного назначения.
Приспособление для снятия
предохранителей
Приспособление для снятия
предохранителей хранится в блоке предохранителей, установленном
в моторном отсеке. Приспособле‐
ние для снятия предохранителей
двустороннее, каждая сторона
предназначена для своего типа
предохранителей.
Захватите предохранитель
специальным приспособлением
для снятия предохранителей и
извлеките предохранитель.

290Уход за автомобилемБлок предохранителей вмоторном отсеке
Блок предохранителей установлен
в левой передней части моторного
отсека.
Освободите крышку и снимите ее.
№Схема1Стартер2Стартер3Датчик отработавших газов4Блок управления двигателем5Функции двигателя /
воздушная заслонка6Блок управления коробкой
передач7Система предупреждения об
опасности фронтального
столкновения/адаптивный
круиз-контроль8Блок управления двигателем9Климат-контроль10Выхлопная система дизель‐ ного двигателя11Замок двери багажного отде‐
ления/КПП12Массаж в поясничной опоре
сиденья13Насос закипевшей жидкости14Выхлопная система дизель‐
ного двигателя15Датчик отработавших газов

Уход за автомобилем291№Схема16Впрыск топлива17Впрыск топлива18Выхлопная система дизель‐
ного двигателя19Выхлопная система дизель‐
ного двигателя20–21–22ABS23Омыватель ветрового и
заднего стекол24Омыватель фар25Подогрев дизельного топлива26Блок управления коробкой
передач27Блок электропривода двери
багажного отделения28–29Обогрев заднего стекла30Подогрев зеркал31Блок управления системой
противоугонной сигнализации№Схема32Трансформатор постоянного
тока/светодиодный дисплей/
электрический отопитель/
климат-контроль/блок управ‐
ления свечами накаливания33Сирена противоугонной сигна‐
лизации34Звуковой сигнал35Розетка багажного отделения36Дальний свет правой фары
(галогенный) / ближний свет
правой фары (светодиодный)37Левая фара дальнего света
(галогенная)38Светодиодное головное осве‐
щение / автоматическая регу‐
лировка угла наклона фар39Передние противотуманные
фары40Центральный шлюз41Датчик воды в топливе / насос
охлаждающей жидкости42Ручная регулировка угла
наклона фар43Топливный насос№Схема44Камера заднего вида/
салонное зеркало заднего
вида/блок управления обору‐
дованием прицепа45Левая светодиодная фара /
автоматическая регулировка
угла наклона левой фары46Комбинация приборов47Замок рулевой колонки48Задний стеклоочиститель49Наружное зеркало заднего
вида50Правая светодиодная фара /
автоматическая регулировка
угла наклона правой фары51Ближний свет левой фары
(светодиодный)52Блок управления двигателем / блок управления коробкой
передач53Выхлопная система дизель‐
ного двигателя54Очиститель ветрового стекла55Складывающиеся задние
сиденья с электроприводом

292Уход за автомобилем№Схема56–57–
После замены перегоревших
предохранителей следует закрыть крышку блока предохранителей и
зафиксировать ее, нажав сверху.
Если крышка коробки предохрани‐
телей закрыта неправильно,
возможно возникновение неис‐
правностей.

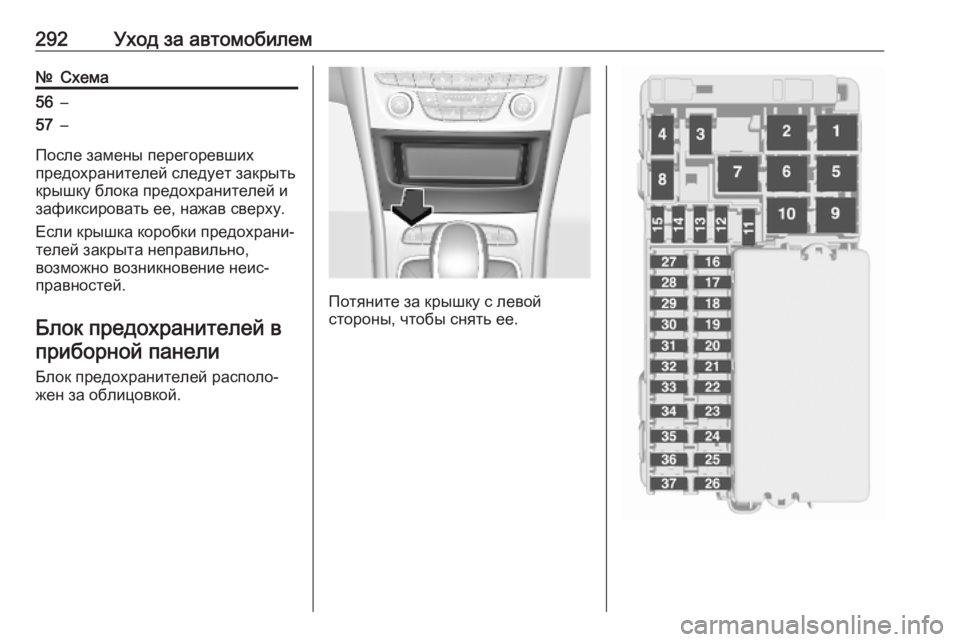

Блок предохранителей в приборной панели
Блок предохранителей располо‐
жен за облицовкой.
Потяните за крышку с левой
стороны, чтобы снять ее.

Уход за автомобилем293№Схема1Подогрев задних сидений
(только на автомобилях без
сирены системы сигнали‐
зации)2Вентилятор системы климат-
контроля3Электрическая регулировка
сиденья водителя4Электропривод регулировки
положения сиденья пассажира5–6Электростеклоподъемник
передний7ABS8Рулевое колесо с подогревом9Блок управления кузовным
оборудованием 810Электростеклоподъемник
задний11Прозрачный люк крыши12Блок управления кузовным
оборудованием 413Подогрев сидений (только на
автомобилях без сирены
системы сигнализации)№Схема14Наружное зеркало15Блок управления кузовным
оборудованием 116Блок управления кузовным
оборудованием 717Блок управления кузовным
оборудованием 618Блок управления кузовным
оборудованием 319Диагностическая колодка20Система подушек безопас‐
ности21Климат-контроль22Центральный замок/дверь
багажного отделения23Система управления элек‐
тронным ключом24Функция сохранения настроек
положения сиденья с электро‐
приводом25Система подушки безопас‐ ности в рулевом колесе26Замок зажигания / замок
рулевой колонки№Схема27Блок управления кузовным
оборудованием 228Разъем USB29Прикуриватель / передняя
розетка электропитания30Селектор передач31Очиститель заднего стекла32Блок управления коробкой
передач33Система противоугонной
сигнализации / Звуковой сигна‐
лизатор34Система облегчения парковки/
система предупреждения о
препятствиях в боковых
мертвых зонах/информа‐
ционно-развлекательная
система/разъем USB35OnStar36Информационный дисплей/
комбинация приборов/
проигрыватель компакт-
дисков37Информационно-развлека‐
тельная система/радио

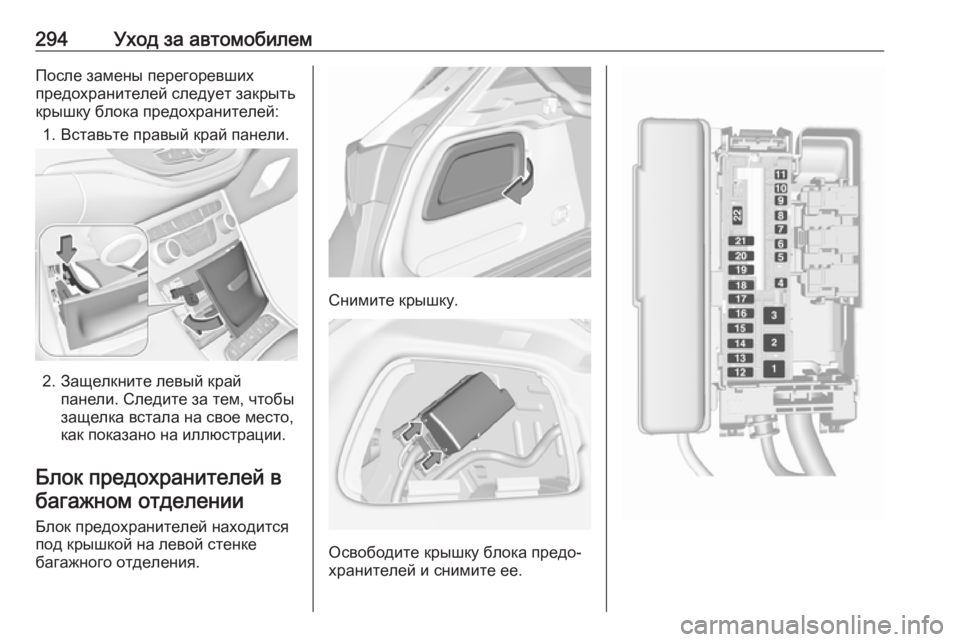

294Уход за автомобилемПосле замены перегоревших
предохранителей следует закрыть
крышку блока предохранителей:
1. Вставьте правый край панели.
2. Защелкните левый край панели. Следите за тем, чтобы
защелка встала на свое место,
как показано на иллюстрации.
Блок предохранителей в багажном отделении
Блок предохранителей находится
под крышкой на левой стенке
багажного отделения.
Снимите крышку.
Освободите крышку блока предо‐
хранителей и снимите ее.

Уход за автомобилем295№Схема1–2–3Модуль прицепа4–5–6–7–8–9–10Обслуживание11–12Подогрев передних сидений
(на автомобилях с сиреной
системы сигнализации)13Подогрев задних сидений (на
автомобилях с сиреной
системы сигнализации)14Зажигание15Вентиляция сидений16Гнездо прицепа17Гнездо прицепа18–19–№Схема20–21–22–
После замены перегоревших
предохранителей следует закрыть крышку блока предохранителей и
зафиксировать ее, нажав сверху.
Дополнительные плавкие предо‐
хранители расположены рядом с
аккумуляторной батареей автомо‐
биля.
№Схема1Топливный насос2Блок управления двигателем3Электропитание

296Уход за автомобилемАвтомобильный
инструмент
Инструмент 5-дверный хетчбэк с запасным
колесом
Откройте панель пола багажного отделения 3 91.
Домкрат, буксирная проушина и
инструменты расположены в
ящике с инструментами под запас‐
ным колесом.
Запасное колесо 3 311.
Спортивный универсал с
запасным колесом
Откройте панель пола багажного
отделения 3 91.
Домкрат, буксирная проушина и
инструменты расположены в
ящике с инструментами под запас‐
ным колесом.
Запасное колесо 3 311.
5-дверный хетчбэк без
запасного колеса
Откройте крышку в правой боковой
стенке багажного отделения.
Некоторые инструменты и буксир‐
ная проушина хранятся в ящике
вместе с комплектом для ремонта
шин.

Уход за автомобилем297Спортивный универсал беззапасного колеса
Откройте крышку в правой боковой
стенке багажного отделения.
Водительский инструмент и
буксирная проушина хранятся в
ящике вместе с комплектом для
ремонта шин.
Колеса и шины
Состояние шин, состояние
колес
Переезжайте бордюры медленно и по возможности под прямым углом.
При пересечении острых кромок
можно повредить шину и колесо.
Во время стоянки не притирайтесь шинами к бордюру.
Регулярно осматривайте колеса на предмет повреждений. При
повреждении или повышенном
износе обратитесь за помощью на
станцию техобслуживания.
Зимние шины Зимние шины позволяют повысить
уровень безопасности движения
при температурах ниже 7 °C и
поэтому должны устанавливаться
на все колеса.
В тех странах, где это предусмот‐
рено правилами, установите в поле
зрения водителя наклейку с инфор‐ мацией о предельной скорости.Для зимних шин разрешены все
типоразмеры 3 340.
Обозначение шин например, 215/50 R 16 95 H215:Ширина шины в мм50:Отношение поперечного
сечения (высота шины к ее
ширине) в %R:Конструкция шины:
РадиальнаяRF:Тип: RunFlat16:Диаметр обода колеса в
дюймах95:Коэффициент грузоподъем‐
ности, например, 95 соответ‐ ствует 690 килограммамH:Шифр скорости
Шифр скорости:
Q:до 160 км/чS:до 180 км/чT:до 190 км/чH:до 210 км/чV:до 240 км/чW:до 270 км/ч

298Уход за автомобилемВыбирайте шины, индекс скорости
которых соответствует максималь‐ ной скорости движения вашего
автомобиля. См. сертификат соот‐
ветствия ЕC или национальные регистрационные документы на
автомобиль. Наличие дополни‐
тельного оборудования может
привести к снижению максималь‐
ной скорости автомобиля.
Шины с направленным
рисунком протектора
Колеса с направленным рисунком
протектора шин необходимо уста‐
навливать с учетом ориентации
рисунка. Направление вращения
шины указывается символом
(например, стрелкой) на боковине
шины.
Давление в шинах Поверяйте давление в холодных
шинах каждые 14 дней и перед
каждой длительной поездкой. Не
забудьте про запасное колесо.
Это касается также автомобилей с
системой контроля давления в
шинах.
Давление в шинах 3 340.
Табличка с данными о давлении в
шинах расположена на торце
левой двери и содержит информа‐
цию о типоразмерах шин, установ‐
ленных изготовителем автомо‐
биля, и о рекомендованном давле‐
нии воздуха в шинах.
Данные о давлении приведены для
холодных шин. Это относится к
летним и зимним шинам.
Запасную шину накачивайте до
давления, указанного для полной
нагрузки.
Режим давления в шинах ECO
предназначен для минимизации
расхода топлива.
Убедитесь, что выбранное значе‐
ние параметра нагрузки на шины
соответствует давлению воздуха в
шинах.
Нагрузка на шины 3 299.
При неправильном давлении в
шинах снижается безопасность,
ухудшаются ходовые качества,
комфортность, расход топлива и
увеличивается износ шин.
Давление воздуха в шинах может
быть различным в зависимости от
комплектации.
Чтобы узнать, какое давление
воздуха необходимо поддержи‐
вать в шинах, действуйте следую‐
щим образом:
● Установите код двигателя. Сведения о двигателе 3 334.
● Установите тип шин.
● В таблицах указано давление воздуха в шинах для всех
возможных комбинаций 3 340.
