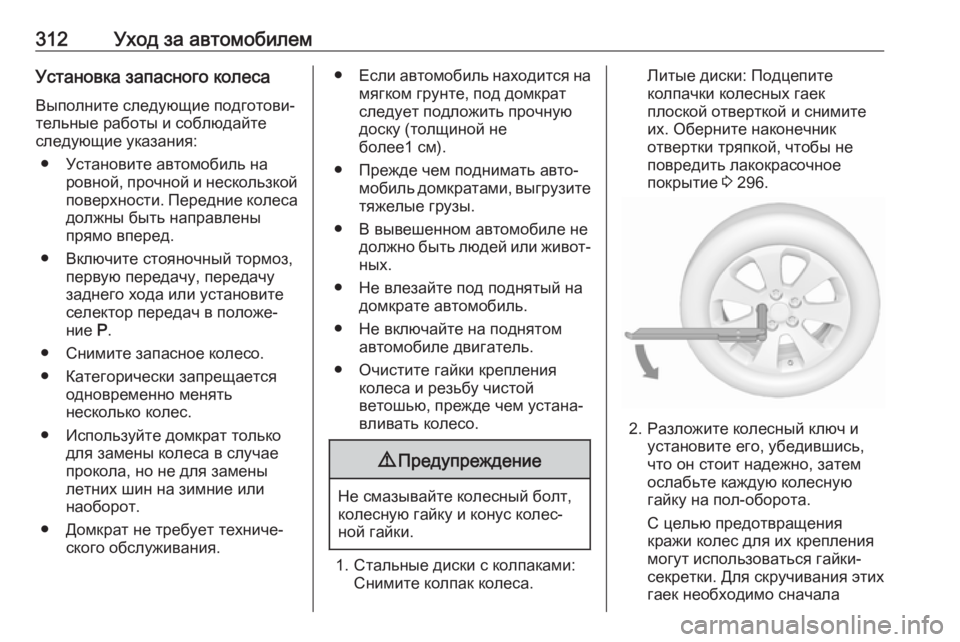

312Уход за автомобилемУстановка запасного колесаВыполните следующие подготови‐
тельные работы и соблюдайте
следующие указания:
● Установите автомобиль на ровной, прочной и нескользкойповерхности. Передние колеса
должны быть направлены
прямо вперед.
● Включите стояночный тормоз, первую передачу, передачу
заднего хода или установите
селектор передач в положе‐
ние Р.
● Снимите запасное колесо. ● Категорически запрещается одновременно менять
несколько колес.
● Используйте домкрат только для замены колеса в случае
прокола, но не для замены
летних шин на зимние или
наоборот.
● Домкрат не требует техниче‐ ского обслуживания.●Если автомобиль находится на
мягком грунте, под домкрат
следует подложить прочную
доску (толщиной не
более1 см).
● Прежде чем поднимать авто‐ мобиль домкратами, выгрузите
тяжелые грузы.
● В вывешенном автомобиле не должно быть людей или живот‐
ных.
● Не влезайте под поднятый на домкрате автомобиль.
● Не включайте на поднятом автомобиле двигатель.
● Очистите гайки крепления колеса и резьбу чистой
ветошью, прежде чем устана‐
вливать колесо.9 Предупреждение
Не смазывайте колесный болт,
колесную гайку и конус колес‐
ной гайки.
1. Стальные диски с колпаками: Снимите колпак колеса.
Литые диски: Подцепите
колпачки колесных гаек
плоской отверткой и снимите
их. Оберните наконечник
отвертки тряпкой, чтобы не
повредить лакокрасочное
покрытие 3 296.
2. Разложите колесный ключ и
установите его, убедившись,
что он стоит надежно, затем
ослабьте каждую колесную
гайку на пол-оборота.
С целью предотвращения
кражи колес для их крепления
могут использоваться гайки-
секретки. Для скручивания этих
гаек необходимо сначала

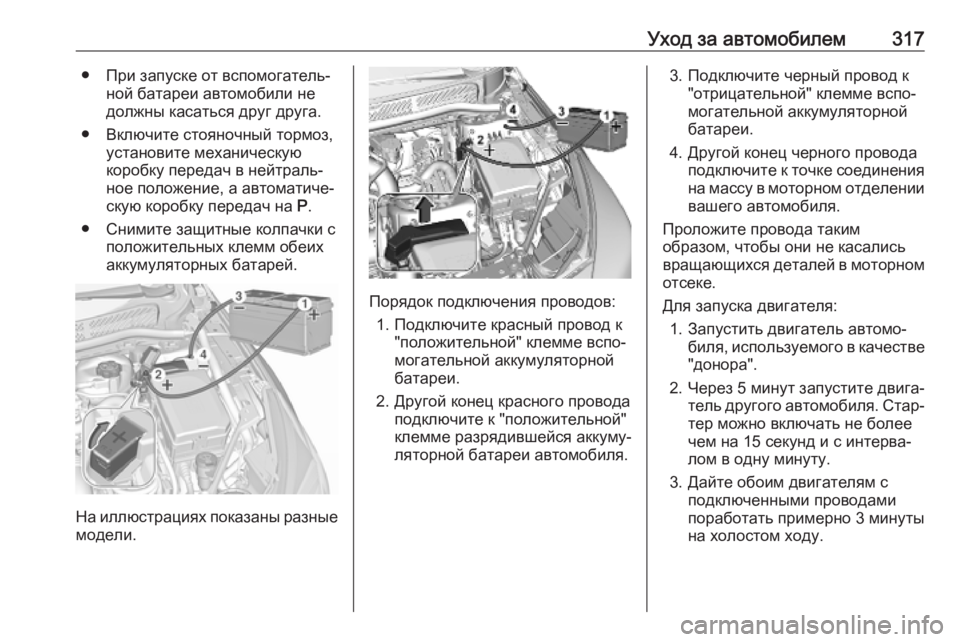

Уход за автомобилем317● При запуске от вспомогатель‐ной батареи автомобили не
должны касаться друг друга.
● Включите стояночный тормоз, установите механическую
коробку передач в нейтраль‐ ное положение, а автоматиче‐
скую коробку передач на Р.
● Снимите защитные колпачки с положительных клемм обеихаккумуляторных батарей.
На иллюстрациях показаны разные
модели.
Порядок подключения проводов:
1. Подключите красный провод к "положительной" клемме вспо‐
могательной аккумуляторной
батареи.
2. Другой конец красного провода подключите к "положительной"
клемме разрядившейся аккуму‐
ляторной батареи автомобиля.
3. Подключите черный провод к "отрицательной" клемме вспо‐
могательной аккумуляторной
батареи.
4. Другой конец черного провода подключите к точке соединенияна массу в моторном отделении
вашего автомобиля.
Проложите провода таким
образом, чтобы они не касались
вращающихся деталей в моторном
отсеке.
Для запуска двигателя: 1. Запустить двигатель автомо‐ биля, используемого в качестве"донора".
2. Через 5 минут запустите двига‐ тель другого автомобиля. Стар‐
тер можно включать не более
чем на 15 секунд и с интерва‐
лом в одну минуту.
3. Дайте обоим двигателям с подключенными проводами
поработать примерно 3 минуты
на холостом ходу.

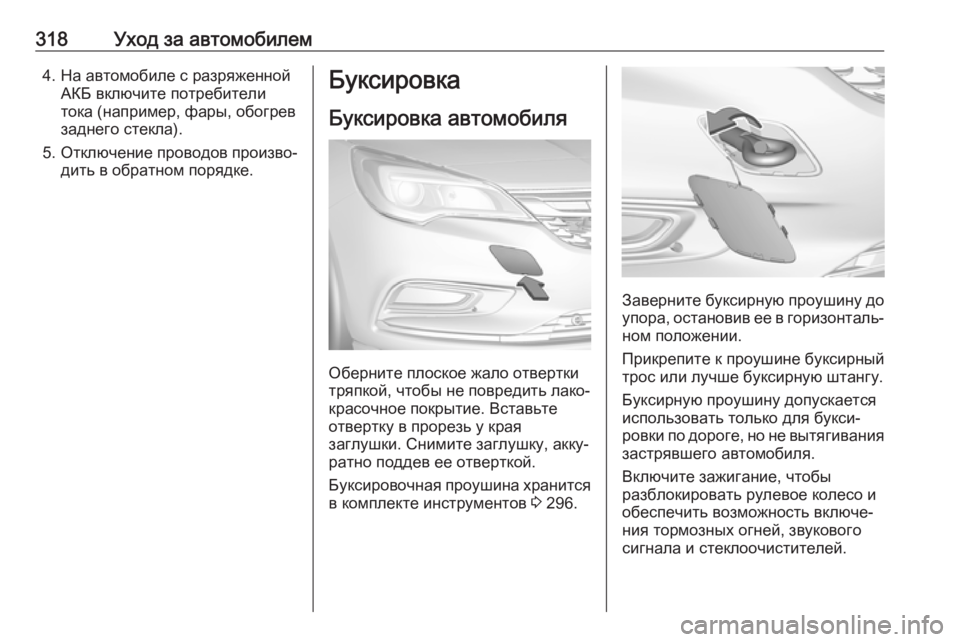

318Уход за автомобилем4. На автомобиле с разряженнойАКБ включите потребители
тока (например, фары, обогрев
заднего стекла).
5. Отключение проводов произво‐
дить в обратном порядке.Буксировка
Буксировка автомобиля
Оберните плоское жало отвертки
тряпкой, чтобы не повредить лако‐
красочное покрытие. Вставьте
отвертку в прорезь у края
заглушки. Снимите заглушку, акку‐
ратно поддев ее отверткой.
Буксировочная проушина хранится
в комплекте инструментов 3 296.
Заверните буксирную проушину до
упора, остановив ее в горизонталь‐ ном положении.
Прикрепите к проушине буксирный трос или лучше буксирную штангу.
Буксирную проушину допускается
использовать только для букси‐ ровки по дороге, но не вытягивания застрявшего автомобиля.
Включите зажигание, чтобы
разблокировать рулевое колесо и
обеспечить возможность включе‐
ния тормозных огней, звукового
сигнала и стеклоочистителей.

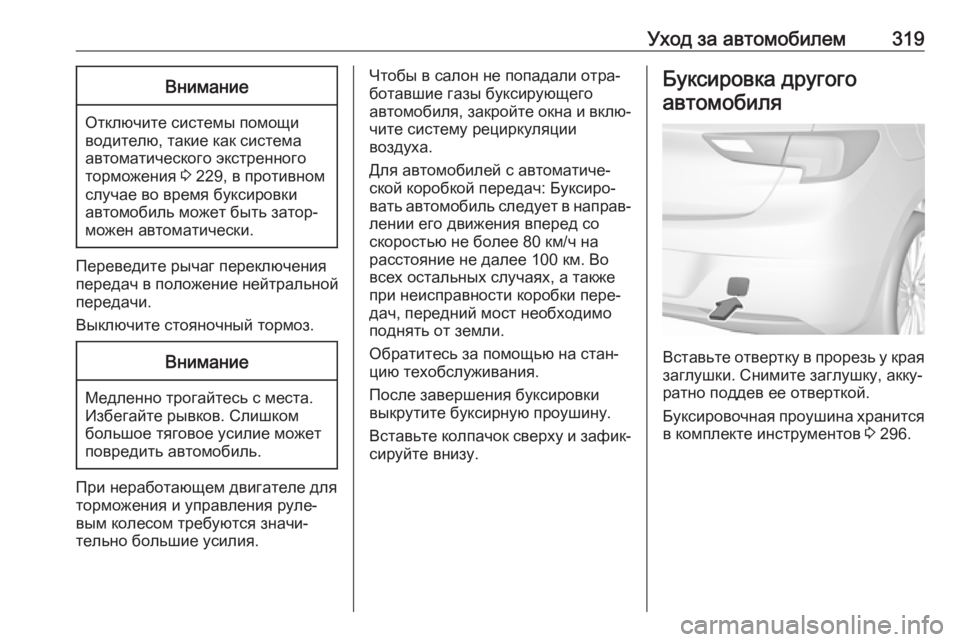

Уход за автомобилем319Внимание
Отключите системы помощиводителю, такие как система
автоматического экстренного
торможения 3 229, в противном
случае во время буксировки
автомобиль может быть затор‐
можен автоматически.
Переведите рычаг переключения
передач в положение нейтральной
передачи.
Выключите стояночный тормоз.
Внимание
Медленно трогайтесь с места.
Избегайте рывков. Слишком
большое тяговое усилие может
повредить автомобиль.
При неработающем двигателе для
торможения и управления руле‐
вым колесом требуются значи‐
тельно большие усилия.
Чтобы в салон не попадали отра‐
ботавшие газы буксирующего
автомобиля, закройте окна и вклю‐
чите систему рециркуляции
воздуха.
Для автомобилей с автоматиче‐
ской коробкой передач: Буксиро‐
вать автомобиль следует в направ‐ лении его движения вперед со
скоростью не более 80 км/ч на
расстояние не далее 100 км. Во
всех остальных случаях, а также
при неисправности коробки пере‐
дач, передний мост необходимо
поднять от земли.
Обратитесь за помощью на стан‐
цию техобслуживания.
После завершения буксировки
выкрутите буксирную проушину.
Вставьте колпачок сверху и зафик‐
сируйте внизу.Буксировка другого
автомобиля
Вставьте отвертку в прорезь у края
заглушки. Снимите заглушку, акку‐
ратно поддев ее отверткой.
Буксировочная проушина хранится
в комплекте инструментов 3 296.

328Сервис и техническое обслуживаниеВыбирайте соответствующий сорт
вязкости в зависимости от мини‐ мальной температуры окружаю‐
щей среды 3 332.
Все рекомендованные масла по
вязкости пригодны для использо‐
вания в условиях высокой темпе‐
ратуры окружающей среды.
Охлаждающая жидкость и
антифриз
Используйте только антифриз с
длительным сроком службы на
основе органических кислот,
разрешенный к применению на
данном автомобиле. Проконсуль‐
тируйтесь на станции техобслужи‐
вания.
На заводе система заполняется
охлаждающей жидкостью, обеспе‐
чивающей высокую степень
защиты от коррозии и не замерзаю‐ щей примерно до -28 °C. В автомо‐
били, предназначенные для регио‐ нов с холодным климатом, на
сборочном заводе заправляется
охлаждающая жидкость, имеющая
температуру замерзания около
-37 °C. Такую концентрациюследует поддерживать круглый
год. Применение дополнительных
присадок к охлаждающей жидко‐
сти, предназначенных для обеспе‐
чения дополнительной защиты от
коррозии или для укупорки неболь‐ шой течи, может создать проблемы
при работе двигателя. Компания не несет ответственности за послед‐
ствия, возникшие в результате
применения дополнительных
присадок к охлаждающей жидко‐
сти.
Жидкость омывателя
Используйте только рекомендо‐
ванные омывающие жидкости,
чтобы не допустить повреждения
щеток стеклоочистителей, лако‐
красочного покрытия, пластмассо‐
вых и резиновых деталей. Прокон‐
сультируйтесь на станции техоб‐
служивания.Жидкости тормозной системы и
сцепления
Со временем тормозная жидкость
поглощает влагу, что может повли‐ ять на эффективность тормозов.
Поэтому тормозную жидкость
следует заменять через установ‐ ленные периоды времени.

352Информация о клиентеавтомобиля или в общих условиях
продажи по ключевой фразе
«Защита данных» и по ссылкам для соответствующих функциональ‐
ных характеристик. Эти сведения
также доступны в Интернете.
Данные о работе систем
автомобиля
Блоки управления обрабатывают
данные, чтобы обеспечить работу
различных систем автомобиля.
К таким данным могут относиться,
например:
● сведения о текущем состоянии
автомобиля и его систем
(например, о скорости враще‐
ния колес, скорости движения
автомобиля, скорости тормо‐
жения, поперечном ускорении,
состоянии индикатора пристег‐
нутых ремней).
● сведения о параметрах окру‐ жающей среды (например,
сигналы датчиков темпера‐
туры, дождя, расстояния).Как правило, такие данные не
хранятся длительное время (за пределами текущего ездового
цикла) и обрабатываются непос‐ редственно в самом автомобиле.
Во многих блоках управления (в
том числе в радиобрелоке) есть
встроенная память. Она исполь‐
зуется для временного или
постоянного хранения информа‐
ции о состоянии автомобиля, уста‐
лости отдельных компонентов,
истории обслуживания, событиях
технического характера и ошибках.
В зависимости от уровня комплек‐
тации в них могут храниться
следующие данные:
● рабочее состояние отдельных компонентов систем
(например, данные об уровне
эксплуатационных жидкостей,
давлении в шинах, состоянии
АКБ),
● сведения о сбоях и выходе из строя важных деталей и узлов
(например, световых прибо‐
ров, тормозных механизмов),● сведения о поведении систем автомобиля в различных
ситуациях (например, инфор‐
мация о срабатывании надув‐
ных подушек безопасности, включении системы динамиче‐
ской стабилизации),
● информация о событиях, приведших к повреждению
автомобиля,
● уровень заряда высоковольт‐ ной аккумуляторной батареи,
запас хода (на электрифициро‐ ванных автомобилях).
В отдельных случаях (например,
при обнаружении неисправности)
необходимо сохранять данные,
которые в противном случае будут
стерты.
В случае обращения в сервисный
центр (например, для проведения
ремонта или обслуживания) иден‐
тификационный номер автомобиля и сохраненные данные о работе
систем автомобиля могут быть
считаны и при необходимости

356Предметный
указательА Аварийная световая сигнализация ........................ 162
Автоматическая коробка передач ................................. 200
Автоматическое включение режима предотвращения
бликов ..................................... 45
Автоматическое запирание ....... 31
Автоматическое переключение дальнего
света ............................... 127, 156
Автоматическое управление освещением .......................... 156
Автомобильный инструмент ....296
Адаптивный круиз-контроль ...
........................................ 128, 216
Аккумуляторная батарея автомобиля ........................... 275
Аксессуары и модернизация автомобиля ........................... 269
Активное экстренное торможение............................ 229
Антиблокировочная тормозная система ...............204
Антиблокировочная тормозная система (ABS) ....124Б
Багажная сетка .......................... 95
Багажник на крыше ....................98
Багажное отделение ............ 33, 82
Блокировка замков от детей .....32
Блок предохранителей в багажном отделении ............294
Блок предохранителей в моторном отсеке ................... 290
Блок предохранителей в приборной панели ................292
Боковые фонари .......................155
Буксировка ........................ 261, 318
Буксировка автомобиля ..........318
Буксировка другого автомобиля ........................... 319
Буксировка прицепа ................. 262
В Введение ...................................... 3
Вентиляционные отверстия .....179
Вентиляция ......................... 61, 169
Ветровое стекло .........................45
Вещевое отделение в подлокотнике .......................... 82
Вещевые ящики .......................... 80
Включение освещения при выходе из автомобиля .........167
Включение освещения при посадке в автомобиль ..........166

357Внешний вид............................. 320
Внутренние зеркала ...................44
Воздухозаборник .....................180
Выполнение работ ...................270
Г
Галогенные фары ....................278
Глубина протектора .................304
Груз на крыше ............................. 99
Д Давление в шинах ............ 298, 340
Давление моторного масла ....126
Дальний свет ....................127, 159
Данные автомобиля .................332
Двери ........................................... 33
Декларация соответствия ........342
Дисплей коробки передач .......200
Дисплей технического обслуживания .......................119
Дисплей Midlevel .......................129
Дисплей Uplevel ........................129
Дистанция следования .............124
Домкрат ..................................... 296
Дополнительный отопитель .....178
Дорожная аптечка ......................97Ж
Жидкости тормозной системы и сцепления ........................... 327
Жидкость для нейтрализатора 197
Жидкость омывателя ............... 274
З Задние сиденья........................... 62
Задние фонари ........................280
Задний противотуманный фонарь .................. 127, 164, 280
Задний ящик для хранения вещей ....................................... 89
Замена ламп ............................ 278
Замена щеток стеклоочистителя .................277
Запасное колесо ......................311
Запись данных автомобиля и конфиденциальность ............351
Запотевание стекол фар .........164
Заправка ................................... 258
Заправочные емкости .............339
Запуск двигателя .....................186
Запуск и эксплуатация.............. 183
Запуск от дополнительной АКБ ........................................ 316
Зарегистрированные товарные знаки ......................351
Защита автомобиля.................... 39Защита от разряда аккумуляторной батареи ...... 168
Защитные ремни безопасности. 63
Звуковой сигнал .................14, 104
Зимние шины ........................... 297
Знак аварийной остановки ........97
И
Идентификатор двигателя .......330
Идентификационный номер автомобиля ........................... 329
Изменение размера шин и колес ...................................... 305
Иммобилайзер ...................42, 127
Индикатор расстояния до препятствия ........................... 229
Индикатор температуры охлаждающей жидкости
двигателя .............................. 118
Индикаторы ....................... 115, 120
Инструмент ............................... 296
Информационные дисплеи ......129
Информационные сообщения 139
Информационный дисплей ......136
Информационный центр водителя ................................ 129
К
Как пользоваться настоящим Руководством ............................ 3
Камера заднего вида ...............245

358Капот ......................................... 271
Каталитический нейтрализатор ......................196
Климат-контроль ........................16
Ключи .......................................... 21
Ключи, замки ............................... 21
Ключ, сохраненные установки ...25
Кнопка питания ......................... 184
Колеса и шины .........................297
Колпаки колес .......................... 305
Комбинация приборов .............111
Комплект для ремонта шин .....306
Кондиционер ............................ 170
Контрольные лампы .................115
Коробка передач ........................17
Краткое описание приборной панели ..................................... 10
Крепежные проушины ...............92
Круиз-контроль ................. 127, 211
Крыша .......................................... 48
Крышка багажного отделения ..89
Крышка заднего напольного отсека ...................................... 91
М
Максимальная скорость ...........297
Масло, моторное............... 327, 332
Массаж......................................... 62
Места для установки детских кресел безопасности ..............76Места для хранения ...................80
Места для хранения вещей .......80
Механическая коробка передач ................................. 203
Механические зеркала заднего вида ........................... 44
Механические стеклоподъемники ..................45
Моторное масло ....... 271, 327, 332
Н Надувные подушки безопасности и натяжители
ремней безопасности ...........122
Наклейка с предупреждением о наличии подушки
безопасности ........................... 66
Напоминание о ремне безопасности ........................ 121
Напряжение аккумуляторной батареи ................................. 140
Наружная температура ...........107
Наружное освещение 12, 127, 155
Наружные зеркала ......................43
Начало движения ....................... 18
Неисправности .........................202
Неисправность электрического стояночного
тормоза .................................. 124Неподвижные
вентиляционные отверстия . 179
Низкий уровень топлива .........126
Нормальная работа кондиционера ....................... 180
О
Обивка ....................................... 323
Обкатка нового автомобиля ...183
Обнаружено движущееся впереди транспортное
средство ................................. 128
Обновление программного обеспечения .......................... 350
Обогрев заднего стекла ............48
Обогрев сидений Подогрев задних сидений .......62
Подогрев передних сидений ..60
Обозначение шин ....................297
Обслуживание ..................180, 325
Общие сведения ......................261
Ограничитель скорости ....128, 214
Одометр .................................... 115
Окна ............................................. 45
Омыватели и стеклоочистители 14
Опасность, Предупреждение и Внимание ............................... 4
Органы управления ..................102
Органы управления на рулевом колесе ....................102

361Стояночные огни .....................164
Стояночный тормоз ..........204, 205
Счетчик текущего пробега ......115
Т
Тахометр .................................. 116
Технические данные автомобиля 3
Топливо ..................................... 255
Топливо для работы на природном газе ..................... 258
Тормозная жидкость ................274
Тормозная система .......... 204, 274
Тормозная система и сцепление ............................. 123
Трехточечный ремень безопасности .......................... 64
Тягово-динамические характеристики .....................336
Тягово-сцепное устройство ....
........................................ 261, 263
У
Удаление воздуха из дизельной топливной
системы ................................. 277
Указатели поворота .........121, 163
Указатель уровня топлива ......116
Ультразвуковая система помощи при парковке ............234
Управление автомобилем .......182Управление подсветкой
приборной панели ................165
Утилизация отработавшего срок службы автомобиля .....270
Уход за автомобилем ..............320
Уход за салоном ......................323
Ф
Фары .......................................... 155
Фары, включаемые при езде в светлое время суток ............. 160
Фонари заднего хода ...............164
Х
Ходовые качества и советы по буксировке ............................ 261
Хранение автомобиля ..............269
Ц Центральный замок ...................26
Цепи противоскольжения ........305
Ч
Часы ........................................... 107
Ш
Штепсельные розетки .............109
Э
Электрическая регулировка ......43
Электрические стеклоподъемники ..................45Электрический привод
регулировки сидений .............56
Электрический стояночный тормоз .................................... 123
Электромеханический стояночный тормоз ...............205
Электронная система динамической стабилизации 209
Электронная система динамической
стабилизации и контроля
тягового усилия .....................125
Электронная система динамической
стабилизации отключена ......125
Электронная система климат- контроля ................................ 173
Электрооборудование ..............289
A AdBlue ................................ 126, 197
Autostop ..................................... 188
B
BlueInjection ............................... 197
C CNG.................................... 117, 258
D DEF ............................................ 197
