ABS OPEL ASTRA K 2019.5 Инструкция по эксплуатации (in Russian)

Приборы и средства управления101Приборы и
средства
управленияОрганы управления .................102
Регулировка положения рулевого колеса ....................102
Органы управления на рулевом колесе .....................102
Рулевое колесо с подогревом ............................ 103
Звуковой сигнал .....................104
Очиститель и омыватель ветрового стекла ..................104
Очиститель и омыватель заднего стекла ......................106
Наружная температура .........107
Часы ........................................ 107
Штепсельные розетки ...........109
Пепельницы ........................... 110
Сигнализаторы, измеритель‐ ные приборы и индикаторы .....111
Комбинация приборов ...........111
Спидометр .............................. 115
Одометр ................................. 115
Счетчик текущего пробега ....115Тахометр ................................ 116
Указатель уровня топлива ....116
Селектор выбора топлива ....117
Индикатор температуры охлаждающей жидкости
двигателя .............................. 118
Дисплей технического обслуживания .......................119
Индикаторы ............................ 120
Указатели поворота ...............121
Напоминание о ремне безопасности ........................ 121
Надувные подушки безопасности и натяжители
ремней безопасности ...........122
Отключение надувной подушки безопасности .........122
Система зарядки ....................122
Сигнализатор неисправности ......................123
Тормозная система и сцепление ............................. 123
Электрический стояночный тормоз .................................... 123
Неисправность электрического стояночного
тормоза .................................. 124
Антиблокировочная тормозная система (ABS) ....124
Переключение передач .........124Дистанция следования ..........124
Система предупреждения о выходе из занимаемой
полосы с активным
подруливанием .....................125
Электронная система динамической стабилизации
отключена ............................. 125
Электронная система динамической стабилизации
и контроля тягового усилия . 125
Система контроля тягового усилия отключена .................125
Предварительный подогрев . 125
AdBlue ..................................... 126
Система контроля давления в шинах ..................................... 126
Давление моторного масла ..126
Низкий уровень топлива .......126
Иммобилайзер .......................127
Наружное освещение ............127
Дальний свет .......................... 127
Автоматическое переключение дальнего
света ...................................... 127
Светодиодные фары .............127
Передние противотуманные фары ...................................... 127
Задний противотуманный фонарь .................................. 127

114Приборы и средства управленияОбзорOУказатели поворота 3 121XИндикатор напоминания о
непристегнутых ремнях
безопасности 3 121vПодушки безопасности и натя‐
жители ремней безопасности
3 122VОтключение подушки
безопасности 3 122pСистема зарядки 3 122ZСигнализатор неисправности
3 123RТормозная система и сцеп‐
ление 3 123mЭлектромеханический стоя‐
ночный тормоз 3 123jНеисправность электромеха‐
нического стояночного
тормоза 3 124uАнтиблокировочная
тормозная система (ABS)
3 124RПереключение передач
3 124EДистанция следования 3 124aСистема предупреждения о
выходе из занимаемой
полосы с активным подрули‐
ванием 3 125aЭлектронная система динами‐
ческой стабилизации отклю‐
чена 3 125bЭлектронная система динами‐
ческой стабилизации и
система контроля тягового
усилия 3 125kСистема контроля тягового
усилия выключена 3 125!Предварительный подогрев
3 125ùЖидкость AdBlue 3 126wСистема контроля давления в
шинах 3 126IДавление моторного масла
3 126YНизкий уровень топлива
3 126dИммобилайзер 3 1278Наружное освещение 3 127CДальний свет 3 127fАвтоматическое переклю‐
чение дальнего света фар
3 127fСветодиодные фары 3 127>Передние противотуманные
фары 3 127øЗадний противотуманный
фонарь 3 127mКруиз-контроль 3 127 / Адап‐
тивный круиз-контроль 3 128CАдаптивный круиз-контроль
3 128AВпереди обнаружен автомо‐
биль 3 128LОграничитель скорости
3 128LСистема обнаружения
дорожных знаков 3 128hОткрыта дверь 3 128

124Приборы и средства управленияМиганиеЭлектрический стояночный тормоз
затянут не полностью или выклю‐
чен. Выжмите педаль тормоза и попробуйте выполнить сброс
системы, для чего следует сначала отключить и затем включить элек‐
тромеханический стояночный
тормоз. Если m продолжит мигать,
не возобновляйте движение и
обратитесь за помощью на стан‐
цию техобслуживания.
Неисправностьэлектрического
стояночного тормоза
j горит или мигает желтым светом.
Светится Электрический стояночный тормоз
функционирует менее эффективно
3 205.Мигание
Электрический стояночный тормоз
в сервисном режиме. Для сброса
необходимо остановить автомо‐
биль, включить и отключить стоя‐
ночный тормоз.9 Предупреждение
Немедленно обратитесь на
станцию техобслуживания для устранения неисправности.
Если причина неисправности не
была устранена, не следует
оставлять автомобиль на
склоне.
Антиблокировочная
тормозная система (ABS)
u горит желтым светом.
Загорается на несколько секунд
после включения зажигания.
Система готова к работе, когда
индикатор гаснет.
Если индикатор не гаснет спустя
несколько секунд или горит во
время движения, это означает
неисправность системы ABS.
Тормозная система продолжает
функционировать, но без ABS.
Антиблокировочная тормозная
система 3 204.
Переключение передач
Если для экономии топлива реко‐
мендуется переключение на более высокую или более низкую пере‐
дачу, отображается R или S
вместе с номером более высокой
или низкой передачи.
Дистанция следования Сегментный индикатор E указы‐
вает заданную в системе преду‐
преждения об опасности фрон‐
тального столкновения дистанцию, которая должна поддерживаться
до движущегося впереди транс‐
портного средства.
Предупреждение о фронтальном
столкновении 3 225.

204Вождение и управление автомобилемВо время движения отпускайте
педаль сцепления полностью. Не
пользуйтесь педалью в качестве
подставки для ног.
Если в течение определенного
времени обнаруживается
проскальзывание сцепления,
мощность двигателя уменьшается. На дисплее информационного
центра водителя отобразится
предупреждающее сообщение.
Отпустите сцепление.Внимание
Не рекомендуется вести авто‐
мобиль, положив руку на рычаг
переключения передач.
Индикация переключения передач
3 124.
Система автоматической оста‐
новки и пуска двигателя 3 188.
Тормозная система
Тормозная система имеет два
независимых друг от друга тормоз‐ ных контура.
При отказе одного тормозного
контура автомобиль будет тормо‐
зить с помощью другого контура.
Однако для обеспечения эффект‐
ивного торможения на тормозную
педаль в этом случае придется
нажимать сильнее. Это означает,
что от вас потребуется больше усилий. Увеличится тормозной
путь. Перед тем как продолжить
поездку, обратитесь за помощью
на станцию техобслуживания.
Если двигатель не работает, после
одного или двух нажатий на педаль тормоза перестает работать
тормозной усилитель. Эффектив‐
ность торможения не снизится, но
для торможения понадобится
гораздо большее усилие. Очень
важно помнить об этом при букси‐
ровке.
Индикатор R 3 123.Антиблокировочная
тормозная система
Антиблокировочная тормозная
система (ABS) предотвращает
блокировку колес.
ABS начинает управлять тормоз‐
ными механизмами, как только
колесо проявит тенденцию к блоки‐
ровке. Управляемость автомобиля сохраняется даже при резком
торможении.
Работа системы ABS сопровожда‐
ется пульсированием тормозной
педали и характерным шумом.
Для оптимальной эффективности
торможения педаль тормоза
должна быть полностью нажата,
даже несмотря на ее пульсацию.
Не уменьшайте давление на
педаль.
После включения зажигания
система начнет самодиагностику,
которая может сопровождаться
характерными шумами.

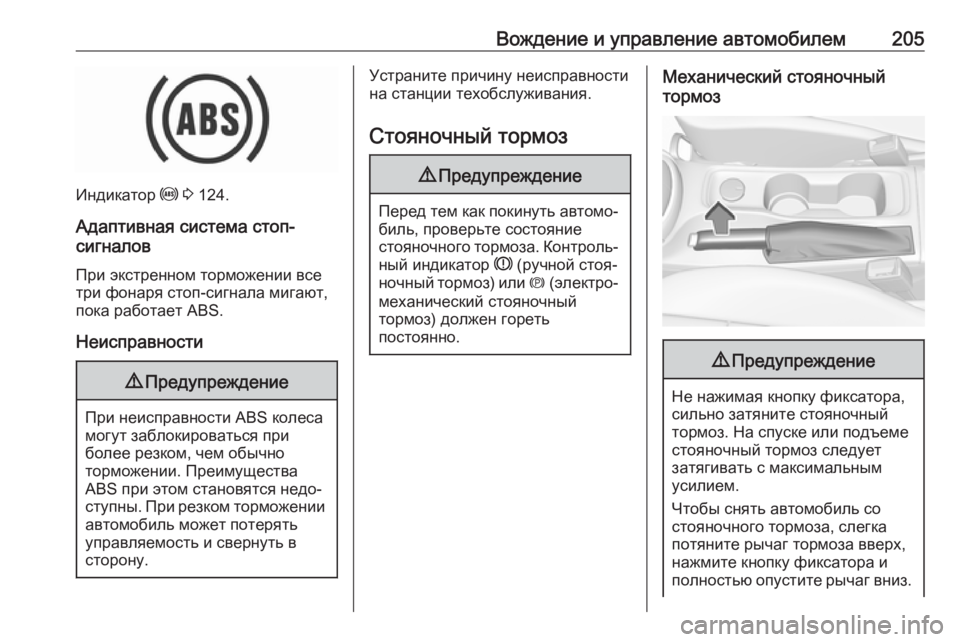

Вождение и управление автомобилем205
Индикатор u 3 124.
Адаптивная система стоп-
сигналов
При экстренном торможении все
три фонаря стоп-сигнала мигают,
пока работает ABS.
Неисправности
9 Предупреждение
При неисправности ABS колеса
могут заблокироваться при
более резком, чем обычно
торможении. Преимущества
ABS при этом становятся недо‐ ступны. При резком торможении автомобиль может потерять
управляемость и свернуть в
сторону.
Устраните причину неисправности
на станции техобслуживания.
Стояночный тормоз9 Предупреждение
Перед тем как покинуть автомо‐
биль, проверьте состояние
стояночного тормоза. Контроль‐
ный индикатор R (ручной стоя‐
ночный тормоз) или m (электро‐
механический стояночный
тормоз) должен гореть
постоянно.
Механический стояночный
тормоз9 Предупреждение
Не нажимая кнопку фиксатора,
сильно затяните стояночный
тормоз. На спуске или подъеме
стояночный тормоз следует
затягивать с максимальным
усилием.
Чтобы снять автомобиль со
стояночного тормоза, слегка
потяните рычаг тормоза вверх,
нажмите кнопку фиксатора и
полностью опустите рычаг вниз.

Уход за автомобилем291№Схема16Впрыск топлива17Впрыск топлива18Выхлопная система дизель‐
ного двигателя19Выхлопная система дизель‐
ного двигателя20–21–22ABS23Омыватель ветрового и
заднего стекол24Омыватель фар25Подогрев дизельного топлива26Блок управления коробкой
передач27Блок электропривода двери
багажного отделения28–29Обогрев заднего стекла30Подогрев зеркал31Блок управления системой
противоугонной сигнализации№Схема32Трансформатор постоянного
тока/светодиодный дисплей/
электрический отопитель/
климат-контроль/блок управ‐
ления свечами накаливания33Сирена противоугонной сигна‐
лизации34Звуковой сигнал35Розетка багажного отделения36Дальний свет правой фары
(галогенный) / ближний свет
правой фары (светодиодный)37Левая фара дальнего света
(галогенная)38Светодиодное головное осве‐
щение / автоматическая регу‐
лировка угла наклона фар39Передние противотуманные
фары40Центральный шлюз41Датчик воды в топливе / насос
охлаждающей жидкости42Ручная регулировка угла
наклона фар43Топливный насос№Схема44Камера заднего вида/
салонное зеркало заднего
вида/блок управления обору‐
дованием прицепа45Левая светодиодная фара /
автоматическая регулировка
угла наклона левой фары46Комбинация приборов47Замок рулевой колонки48Задний стеклоочиститель49Наружное зеркало заднего
вида50Правая светодиодная фара /
автоматическая регулировка
угла наклона правой фары51Ближний свет левой фары
(светодиодный)52Блок управления двигателем / блок управления коробкой
передач53Выхлопная система дизель‐
ного двигателя54Очиститель ветрового стекла55Складывающиеся задние
сиденья с электроприводом

Уход за автомобилем293№Схема1Подогрев задних сидений
(только на автомобилях без
сирены системы сигнали‐
зации)2Вентилятор системы климат-
контроля3Электрическая регулировка
сиденья водителя4Электропривод регулировки
положения сиденья пассажира5–6Электростеклоподъемник
передний7ABS8Рулевое колесо с подогревом9Блок управления кузовным
оборудованием 810Электростеклоподъемник
задний11Прозрачный люк крыши12Блок управления кузовным
оборудованием 413Подогрев сидений (только на
автомобилях без сирены
системы сигнализации)№Схема14Наружное зеркало15Блок управления кузовным
оборудованием 116Блок управления кузовным
оборудованием 717Блок управления кузовным
оборудованием 618Блок управления кузовным
оборудованием 319Диагностическая колодка20Система подушек безопас‐
ности21Климат-контроль22Центральный замок/дверь
багажного отделения23Система управления элек‐
тронным ключом24Функция сохранения настроек
положения сиденья с электро‐
приводом25Система подушки безопас‐ ности в рулевом колесе26Замок зажигания / замок
рулевой колонки№Схема27Блок управления кузовным
оборудованием 228Разъем USB29Прикуриватель / передняя
розетка электропитания30Селектор передач31Очиститель заднего стекла32Блок управления коробкой
передач33Система противоугонной
сигнализации / Звуковой сигна‐
лизатор34Система облегчения парковки/
система предупреждения о
препятствиях в боковых
мертвых зонах/информа‐
ционно-развлекательная
система/разъем USB35OnStar36Информационный дисплей/
комбинация приборов/
проигрыватель компакт-
дисков37Информационно-развлека‐
тельная система/радио

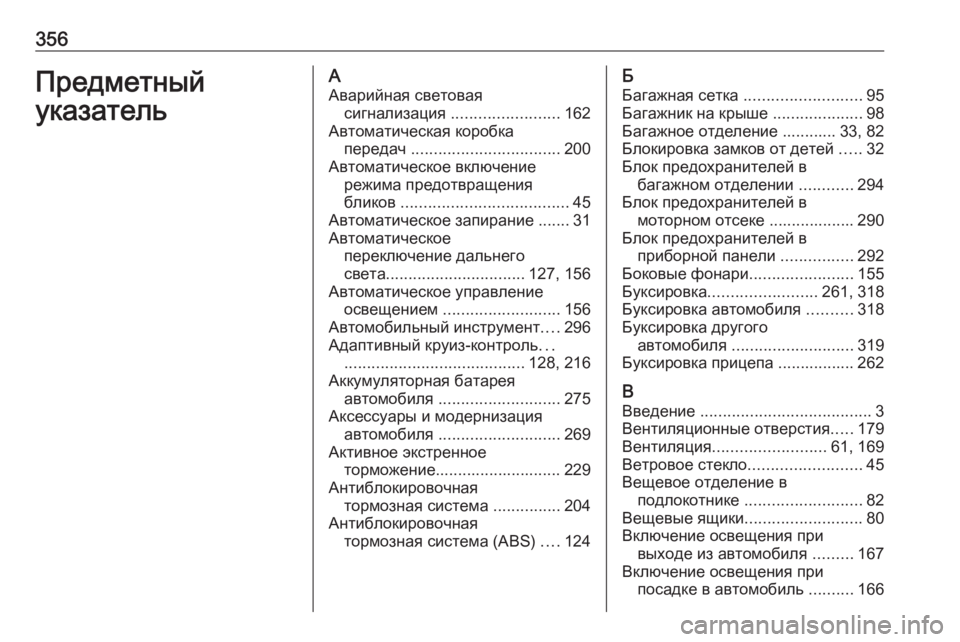

356Предметный
указательА Аварийная световая сигнализация ........................ 162
Автоматическая коробка передач ................................. 200
Автоматическое включение режима предотвращения
бликов ..................................... 45
Автоматическое запирание ....... 31
Автоматическое переключение дальнего
света ............................... 127, 156
Автоматическое управление освещением .......................... 156
Автомобильный инструмент ....296
Адаптивный круиз-контроль ...
........................................ 128, 216
Аккумуляторная батарея автомобиля ........................... 275
Аксессуары и модернизация автомобиля ........................... 269
Активное экстренное торможение............................ 229
Антиблокировочная тормозная система ...............204
Антиблокировочная тормозная система (ABS) ....124Б
Багажная сетка .......................... 95
Багажник на крыше ....................98
Багажное отделение ............ 33, 82
Блокировка замков от детей .....32
Блок предохранителей в багажном отделении ............294
Блок предохранителей в моторном отсеке ................... 290
Блок предохранителей в приборной панели ................292
Боковые фонари .......................155
Буксировка ........................ 261, 318
Буксировка автомобиля ..........318
Буксировка другого автомобиля ........................... 319
Буксировка прицепа ................. 262
В Введение ...................................... 3
Вентиляционные отверстия .....179
Вентиляция ......................... 61, 169
Ветровое стекло .........................45
Вещевое отделение в подлокотнике .......................... 82
Вещевые ящики .......................... 80
Включение освещения при выходе из автомобиля .........167
Включение освещения при посадке в автомобиль ..........166
