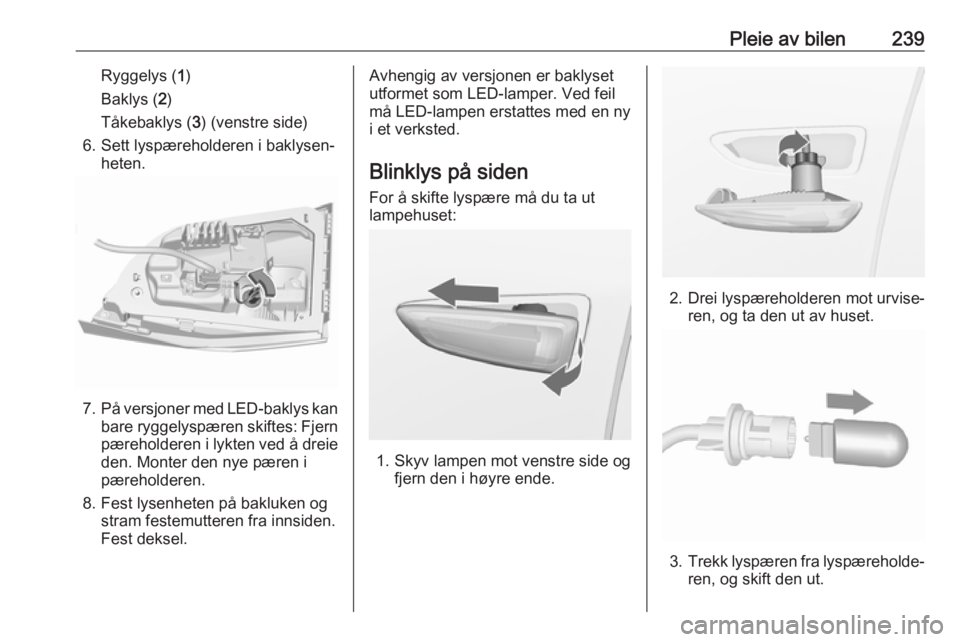

Pleie av bilen239Ryggelys (1)
Baklys ( 2)
Tåkebaklys ( 3) (venstre side)
6. Sett lyspæreholderen i baklysen‐ heten.
7.På versjoner med LED-baklys kan
bare ryggelyspæren skiftes: Fjern pæreholderen i lykten ved å dreie
den. Monter den nye pæren i
pæreholderen.
8. Fest lysenheten på bakluken og stram festemutteren fra innsiden.
Fest deksel.
Avhengig av versjonen er baklyset
utformet som LED-lamper. Ved feil må LED-lampen erstattes med en ny
i et verksted.
Blinklys på siden For å skifte lyspære må du ta ut
lampehuset:
1. Skyv lampen mot venstre side og fjern den i høyre ende.
2. Drei lyspæreholderen mot urvise‐ren, og ta den ut av huset.
3.Trekk lyspæren fra lyspæreholde‐
ren, og skift den ut.

240Pleie av bilen4.Sett inn pæreholderen og vri med
klokken.
5. Sett inn venstre ende av lampen, skyv mot venstre og sett inn høyreende.

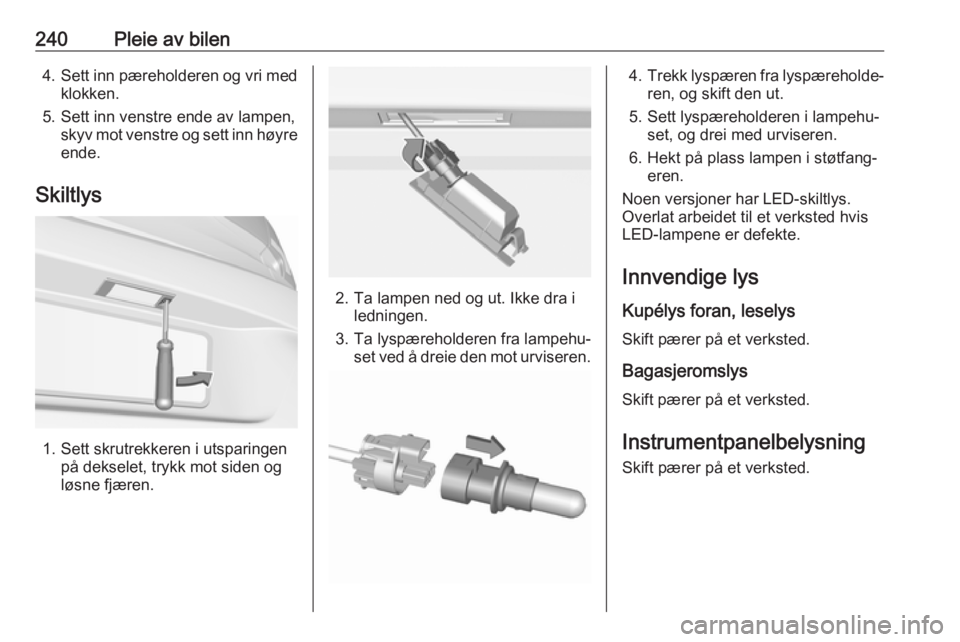

Skiltlys
1. Sett skrutrekkeren i utsparingen på dekselet, trykk mot siden og
løsne fjæren.
2. Ta lampen ned og ut. Ikke dra i ledningen.
3. Ta lyspæreholderen fra lampehu‐ set ved å dreie den mot urviseren.
4.Trekk lyspæren fra lyspæreholde‐
ren, og skift den ut.
5. Sett lyspæreholderen i lampehu‐ set, og drei med urviseren.
6. Hekt på plass lampen i støtfang‐ eren.
Noen versjoner har LED-skiltlys. Overlat arbeidet til et verksted hvis
LED-lampene er defekte.
Innvendige lys
Kupélys foran, leselys Skift pærer på et verksted.
Bagasjeromslys Skift pærer på et verksted.
Instrumentpanelbelysning
Skift pærer på et verksted.

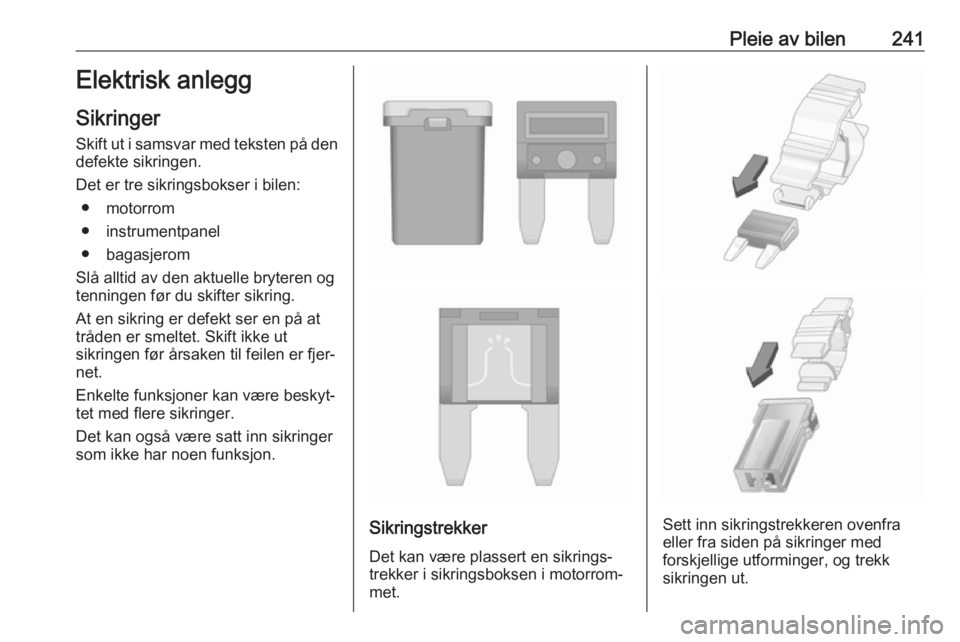

Pleie av bilen241Elektrisk anlegg
Sikringer
Skift ut i samsvar med teksten på den defekte sikringen.
Det er tre sikringsbokser i bilen: ● motorrom
● instrumentpanel
● bagasjerom
Slå alltid av den aktuelle bryteren og
tenningen før du skifter sikring.
At en sikring er defekt ser en på at
tråden er smeltet. Skift ikke ut
sikringen før årsaken til feilen er fjer‐
net.
Enkelte funksjoner kan være beskyt‐ tet med flere sikringer.
Det kan også være satt inn sikringer
som ikke har noen funksjon.
Sikringstrekker
Det kan være plassert en sikrings‐ trekker i sikringsboksen i motorrom‐
met.Sett inn sikringstrekkeren ovenfra
eller fra siden på sikringer med
forskjellige utforminger, og trekk
sikringen ut.

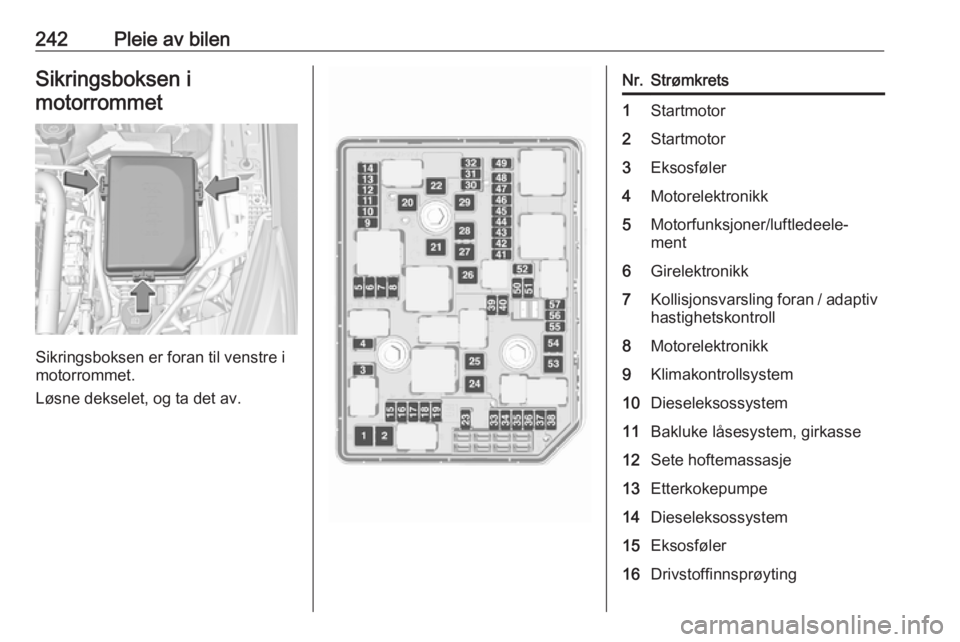

242Pleie av bilenSikringsboksen imotorrommet
Sikringsboksen er foran til venstre i
motorrommet.
Løsne dekselet, og ta det av.
Nr.Strømkrets1Startmotor2Startmotor3Eksosføler4Motorelektronikk5Motorfunksjoner/luftledeele‐
ment6Girelektronikk7Kollisjonsvarsling foran / adaptiv
hastighetskontroll8Motorelektronikk9Klimakontrollsystem10Dieseleksossystem11Bakluke låsesystem, girkasse12Sete hoftemassasje13Etterkokepumpe14Dieseleksossystem15Eksosføler16Drivstoffinnsprøyting

Pleie av bilen243Nr.Strømkrets17Drivstoffinnsprøyting18Dieseleksossystem19Dieseleksossystem20–21–22ABS23Spylersystem for frontrute og
bakrute24Lyktespyler for frontlykter25Dieseloljeoppvarming26Girelektronikk27Elektrisk baklukemodul28–29Oppvarmet bakrute30Avriming av speil31TyverialarmmodulNr.Strømkrets32DC-omformer/LED-display/
elektrisk varmer/klimastyring/
glødepluggkontroller33Tyverialarmhorn34Horn35Strømuttak i bagasjerommet36Høyre fjernlys (halogen)/Høyre
nærlys (LED)37Venstre fjernlys (halogen)38LED-hovedlys/automatisk
lyshøydejustering39Tåkelys foran40Sentral nettportmodul41Føler for vann i drivstoff/vann‐
pumpe42Manuell lyshøydejustering43Drivstoffpumpe44Kamera bak/innvendig bakspeil/
tilhengermodulNr.Strømkrets45LED-hovedlys venstre/automa‐
tisk lyshøydejustering venstre46Instrumentgruppe47Rattlås48Bakrutevisker49Sidespeil50LED-hovedlys høyre/automatisk
lyshøydejustering høyre51Venstre nærlys (LED)52Motorstyreenhet/girstyreenhet53Dieseleksossystem54Vindusvisker55Elektrisk baksetenedfelling56–57–
Lukk dekselet til sikringsboksen og
trykk det på plass etter at du har skif‐
tet sikring.

244Pleie av bilenHvis lokket på sikringsboksen ikke er
riktig lukket, kan det oppstå feilfunk‐
sjon.

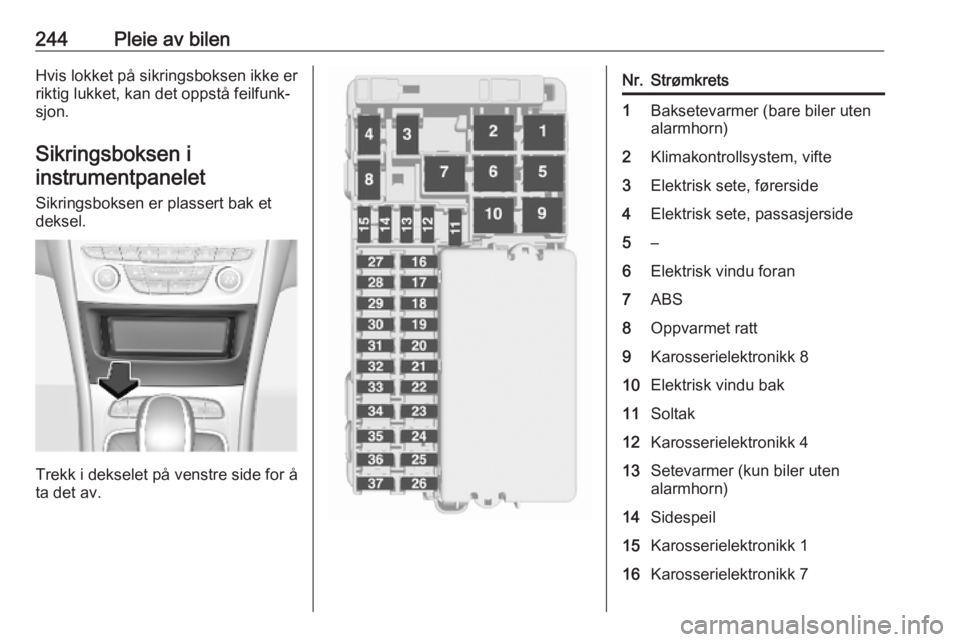

Sikringsboksen i instrumentpanelet
Sikringsboksen er plassert bak et
deksel.
Trekk i dekselet på venstre side for å
ta det av.
Nr.Strømkrets1Baksetevarmer (bare biler uten
alarmhorn)2Klimakontrollsystem, vifte3Elektrisk sete, førerside4Elektrisk sete, passasjerside5–6Elektrisk vindu foran7ABS8Oppvarmet ratt9Karosserielektronikk 810Elektrisk vindu bak11Soltak12Karosserielektronikk 413Setevarmer (kun biler uten
alarmhorn)14Sidespeil15Karosserielektronikk 116Karosserielektronikk 7

Pleie av bilen245Nr.Strømkrets17Karosserielektronikk 618Karosserielektronikk 319Datakoblingskontakt20Kollisjonsputesystem21Klimakontrollsystem22Sentrallås, bakluke23Elektronisk nøkkel24Elektrisk seteminnefunksjon25Ratt med kollisjonsputesystem26Tenningsbryter/rattlås27Karosserielektronikk 228USB-kontakt29Sigarettenner/strømuttak foran30Girvelger31Bakrutevisker32Girelektronikk33Tyverialarmsystem/alarmNr.Strømkrets34Parkeringsradar/varsling om
dødvinkel på siden//infotain‐
mentsystem/USB-kontakt35OnStar36Informasjonsdisplay/instrument‐
gruppe/CD-spiller37Infotainmentsystem, radio

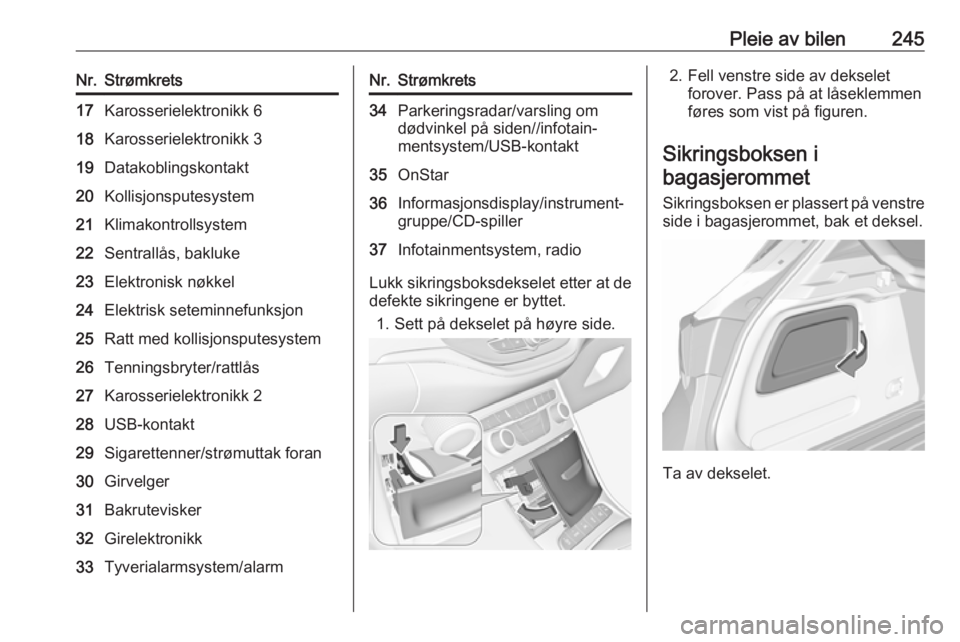

Lukk sikringsboksdekselet etter at de defekte sikringene er byttet.
1. Sett på dekselet på høyre side.
2. Fell venstre side av dekselet forover. Pass på at låseklemmen
føres som vist på figuren.

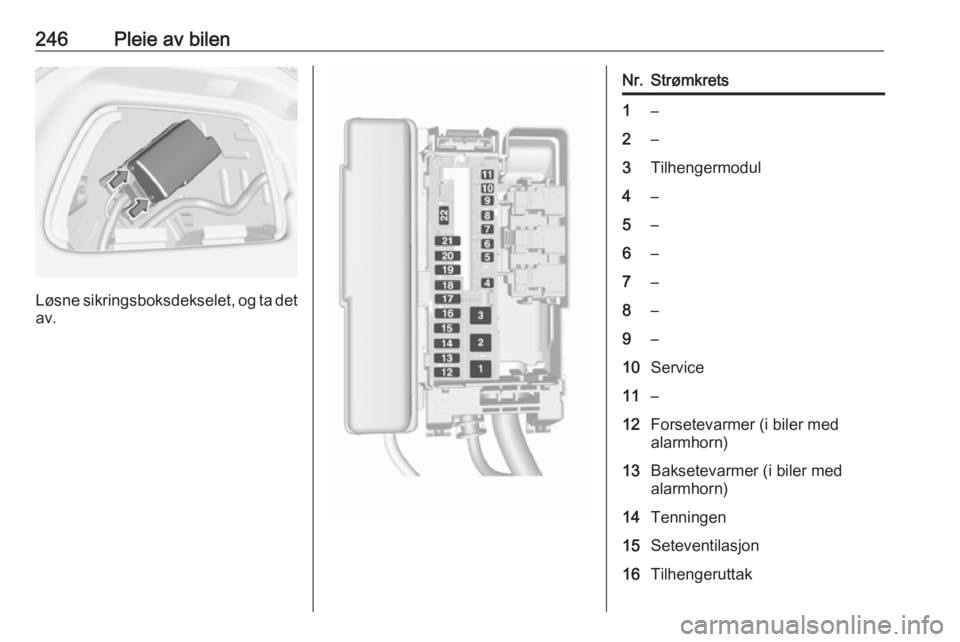

Sikringsboksen i bagasjerommet
Sikringsboksen er plassert på venstre side i bagasjerommet, bak et deksel.
Ta av dekselet.

246Pleie av bilen
Løsne sikringsboksdekselet, og ta detav.
Nr.Strømkrets1–2–3Tilhengermodul4–5–6–7–8–9–10Service11–12Forsetevarmer (i biler med
alarmhorn)13Baksetevarmer (i biler med
alarmhorn)14Tenningen15Seteventilasjon16Tilhengeruttak

Pleie av bilen247Nr.Strømkrets17Tilhengeruttak18–19–20–21–22–
Lukk dekselet til sikringsboksen og
trykk det på plass etter at du har skif‐
tet sikring.

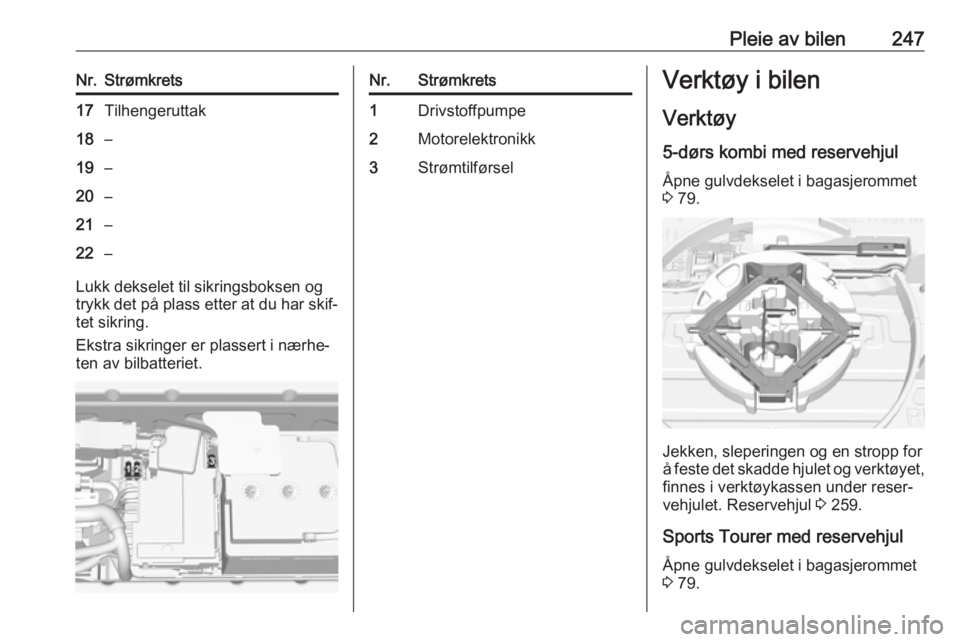

Ekstra sikringer er plassert i nærhe‐
ten av bilbatteriet.
Nr.Strømkrets1Drivstoffpumpe2Motorelektronikk3StrømtilførselVerktøy i bilen
Verktøy
5-dørs kombi med reservehjul Åpne gulvdekselet i bagasjerommet
3 79.
Jekken, sleperingen og en stropp for
å feste det skadde hjulet og verktøyet, finnes i verktøykassen under reser‐
vehjulet. Reservehjul 3 259.
Sports Tourer med reservehjul
Åpne gulvdekselet i bagasjerommet
3 79.

248Pleie av bilen

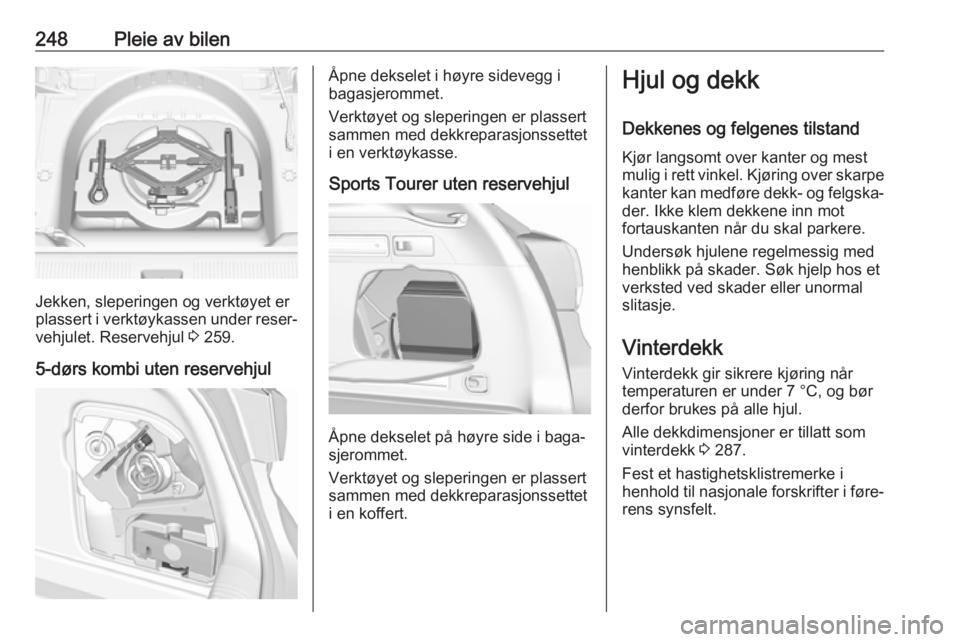

Jekken, sleperingen og verktøyet er
plassert i verktøykassen under reser‐
vehjulet. Reservehjul 3 259.
5-dørs kombi uten reservehjul
Åpne dekselet i høyre sidevegg i
bagasjerommet.
Verktøyet og sleperingen er plassert
sammen med dekkreparasjonssettet
i en verktøykasse.
Sports Tourer uten reservehjul
Åpne dekselet på høyre side i baga‐
sjerommet.
Verktøyet og sleperingen er plassert
sammen med dekkreparasjonssettet
i en koffert.
Hjul og dekk
Dekkenes og felgenes tilstand Kjør langsomt over kanter og mest
mulig i rett vinkel. Kjøring over skarpe
kanter kan medføre dekk- og felgska‐
der. Ikke klem dekkene inn mot
fortauskanten når du skal parkere.
Undersøk hjulene regelmessig med
henblikk på skader. Søk hjelp hos et
verksted ved skader eller unormal
slitasje.
Vinterdekk
Vinterdekk gir sikrere kjøring når
temperaturen er under 7 °C, og bør
derfor brukes på alle hjul.
Alle dekkdimensjoner er tillatt som
vinterdekk 3 287.
Fest et hastighetsklistremerke i henhold til nasjonale forskrifter i føre‐ rens synsfelt.
