OPEL ASTRA K 2019 Kezelési útmutató (in Hungarian)

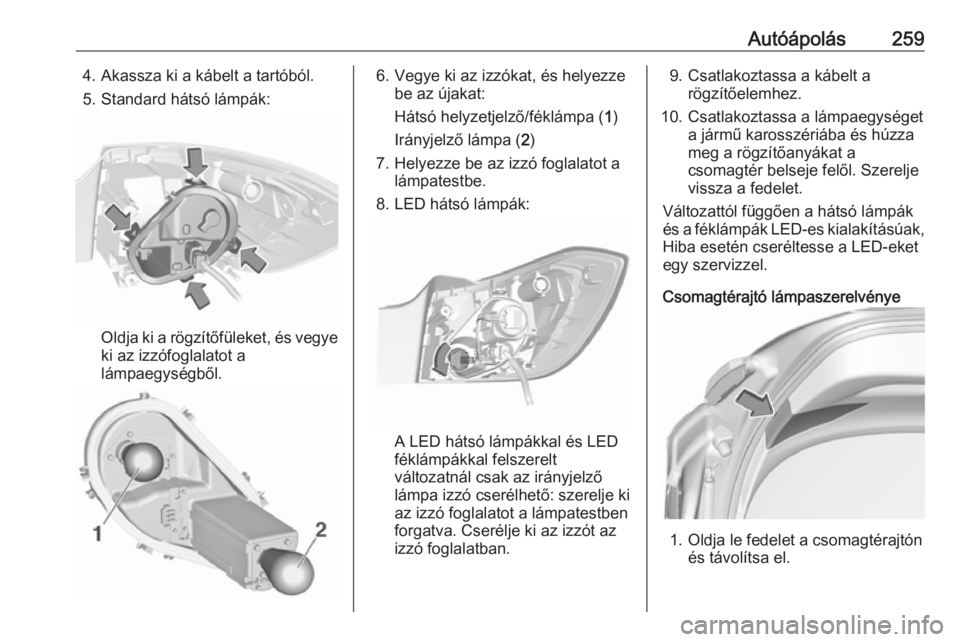

Autóápolás2594. Akassza ki a kábelt a tartóból.
5. Standard hátsó lámpák:
Oldja ki a rögzítőfüleket, és vegye ki az izzófoglalatot a
lámpaegységből.
6. Vegye ki az izzókat, és helyezze be az újakat:
Hátsó helyzetjelző/féklámpa ( 1)
Irányjelző lámpa ( 2)
7. Helyezze be az izzó foglalatot a lámpatestbe.
8. LED hátsó lámpák:
A LED hátsó lámpákkal és LED
féklámpákkal felszerelt változatnál csak az irányjelző
lámpa izzó cserélhető: szerelje ki
az izzó foglalatot a lámpatestben
forgatva. Cserélje ki az izzót az
izzó foglalatban.
9. Csatlakoztassa a kábelt a rögzítőelemhez.
10. Csatlakoztassa a lámpaegységet a jármű karosszériába és húzza
meg a rögzítőanyákat a
csomagtér belseje felől. Szerelje
vissza a fedelet.
Változattól függően a hátsó lámpák
és a féklámpák LED-es kialakításúak,
Hiba esetén cseréltesse a LED-eket
egy szervizzel.

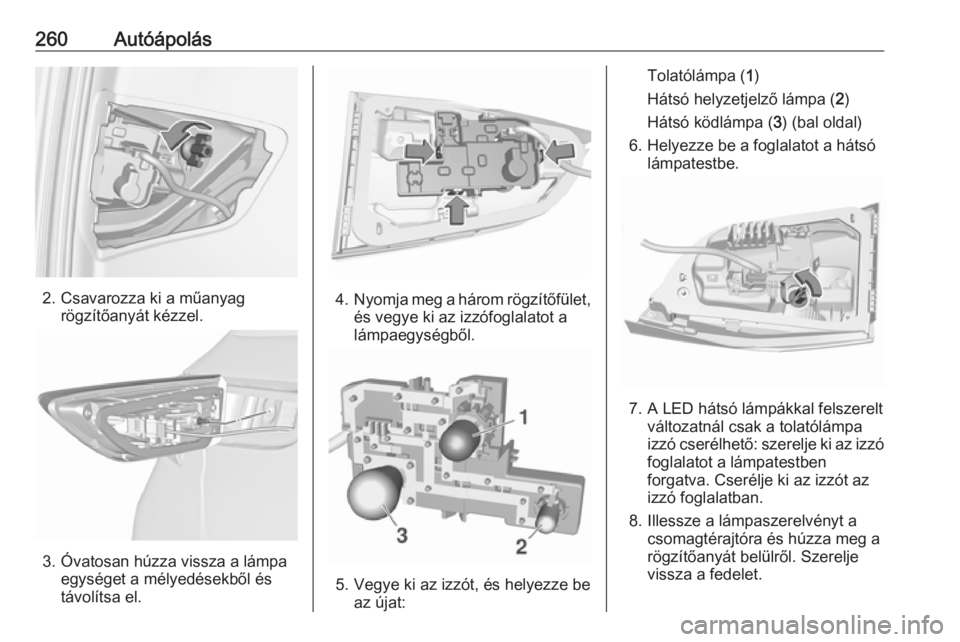

Csomagtérajtó lámpaszerelvénye
1. Oldja le fedelet a csomagtérajtón és távolítsa el.

260Autóápolás
2. Csavarozza ki a műanyagrögzítőanyát kézzel.
3. Óvatosan húzza vissza a lámpaegységet a mélyedésekből és
távolítsa el.
4. Nyomja meg a három rögzítőfület,
és vegye ki az izzófoglalatot a
lámpaegységből.
5. Vegye ki az izzót, és helyezze be az újat:
Tolatólámpa ( 1)
Hátsó helyzetjelző lámpa ( 2)
Hátsó ködlámpa ( 3) (bal oldal)
6. Helyezze be a foglalatot a hátsó lámpatestbe.
7. A LED hátsó lámpákkal felszereltváltozatnál csak a tolatólámpa
izzó cserélhető: szerelje ki az izzó
foglalatot a lámpatestben
forgatva. Cserélje ki az izzót az
izzó foglalatban.
8. Illessze a lámpaszerelvényt a csomagtérajtóra és húzza meg a
rögzítőanyát belülről. Szerelje
vissza a fedelet.

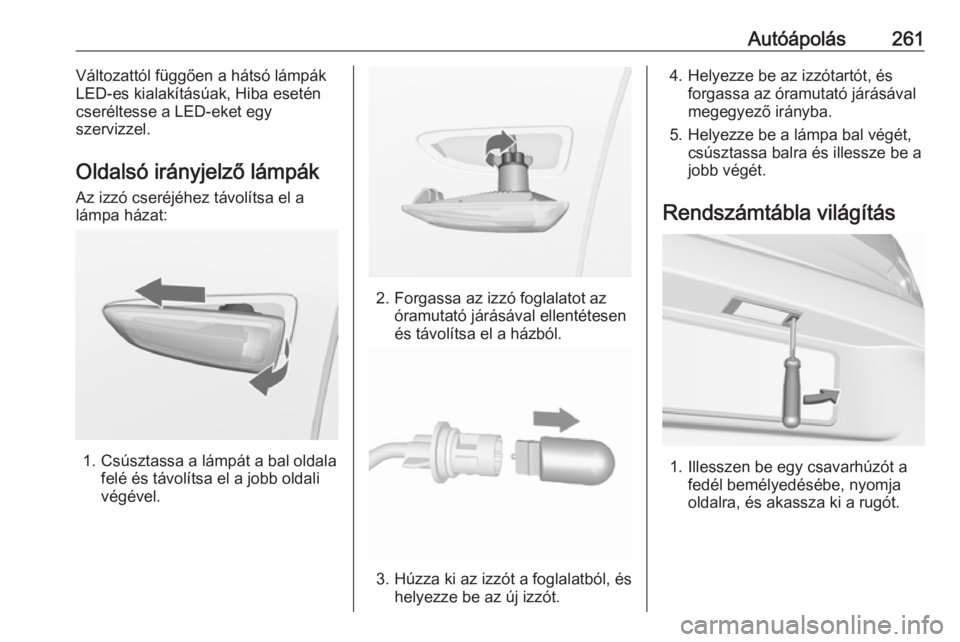

Autóápolás261Változattól függően a hátsó lámpák
LED-es kialakításúak, Hiba esetén
cseréltesse a LED-eket egy
szervizzel.
Oldalsó irányjelző lámpák Az izzó cseréjéhez távolítsa el a
lámpa házat:
1. Csúsztassa a lámpát a bal oldala felé és távolítsa el a jobb oldali
végével.
2. Forgassa az izzó foglalatot az óramutató járásával ellentétesenés távolítsa el a házból.
3. Húzza ki az izzót a foglalatból, és helyezze be az új izzót.
4. Helyezze be az izzótartót, ésforgassa az óramutató járásával
megegyező irányba.
5. Helyezze be a lámpa bal végét, csúsztassa balra és illessze be a
jobb végét.
Rendszámtábla világítás
1. Illesszen be egy csavarhúzót a fedél bemélyedésébe, nyomja
oldalra, és akassza ki a rugót.

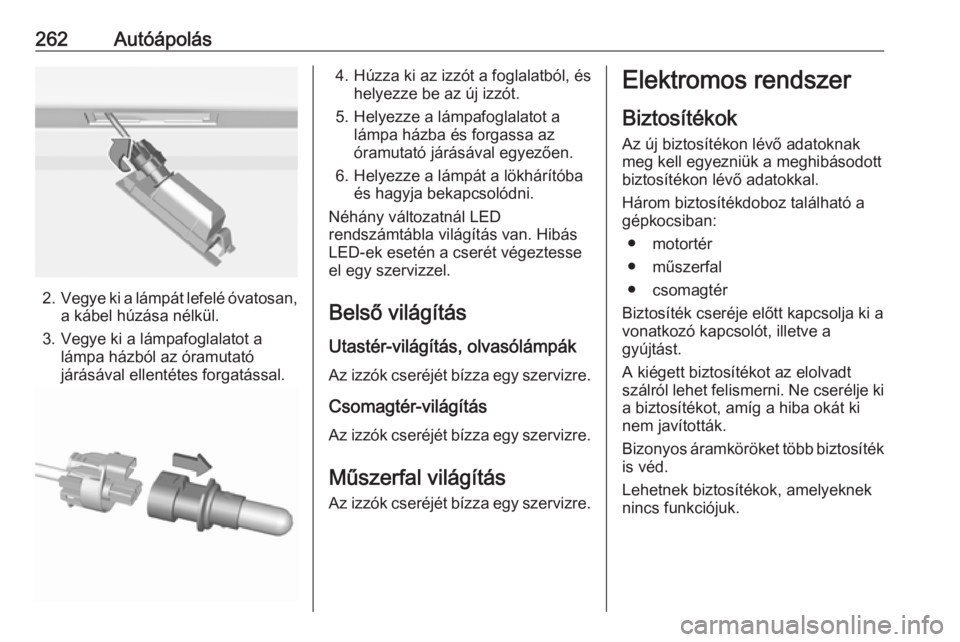

262Autóápolás
2.Vegye ki a lámpát lefelé óvatosan,
a kábel húzása nélkül.
3. Vegye ki a lámpafoglalatot a lámpa házból az óramutató
járásával ellentétes forgatással.
4. Húzza ki az izzót a foglalatból, és helyezze be az új izzót.
5. Helyezze a lámpafoglalatot a lámpa házba és forgassa az
óramutató járásával egyezően.
6. Helyezze a lámpát a lökhárítóba és hagyja bekapcsolódni.
Néhány változatnál LED
rendszámtábla világítás van. Hibás
LED-ek esetén a cserét végeztesse
el egy szervizzel.
Belső világítás Utastér-világítás, olvasólámpák
Az izzók cseréjét bízza egy szervizre.
Csomagtér-világítás
Az izzók cseréjét bízza egy szervizre.
Műszerfal világítás
Az izzók cseréjét bízza egy szervizre.Elektromos rendszer
Biztosítékok
Az új biztosítékon lévő adatoknak
meg kell egyezniük a meghibásodott
biztosítékon lévő adatokkal.
Három biztosítékdoboz található a
gépkocsiban:
● motortér
● műszerfal
● csomagtér
Biztosíték cseréje előtt kapcsolja ki a
vonatkozó kapcsolót, illetve a
gyújtást.
A kiégett biztosítékot az elolvadt
szálról lehet felismerni. Ne cserélje ki a biztosítékot, amíg a hiba okát ki
nem javították.
Bizonyos áramköröket több biztosíték
is véd.
Lehetnek biztosítékok, amelyeknek
nincs funkciójuk.

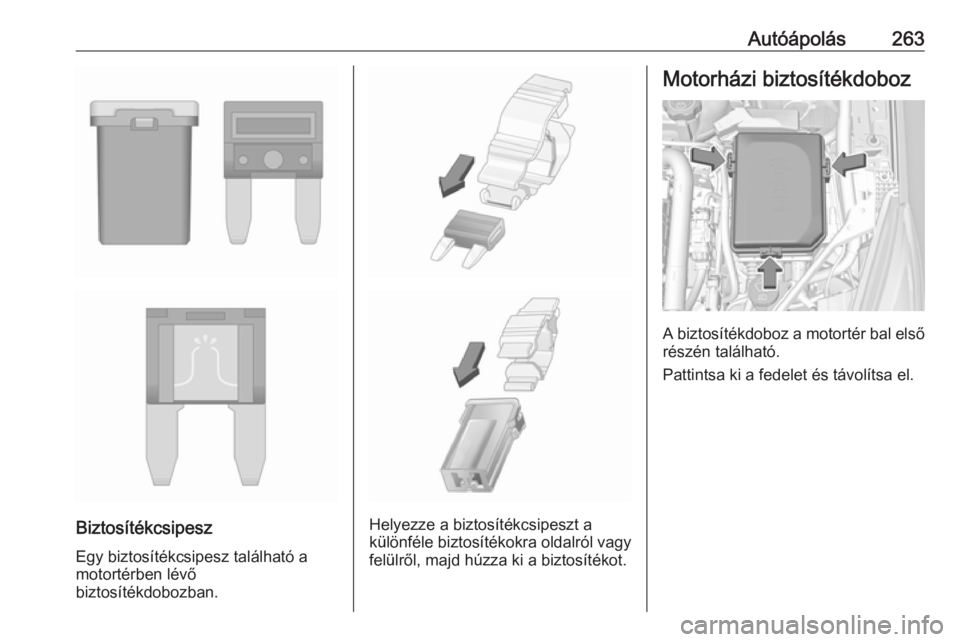

Autóápolás263
BiztosítékcsipeszEgy biztosítékcsipesz található amotortérben lévő
biztosítékdobozban.Helyezze a biztosítékcsipeszt a
különféle biztosítékokra oldalról vagy
felülről, majd húzza ki a biztosítékot.
Motorházi biztosítékdoboz
A biztosítékdoboz a motortér bal első
részén található.
Pattintsa ki a fedelet és távolítsa el.

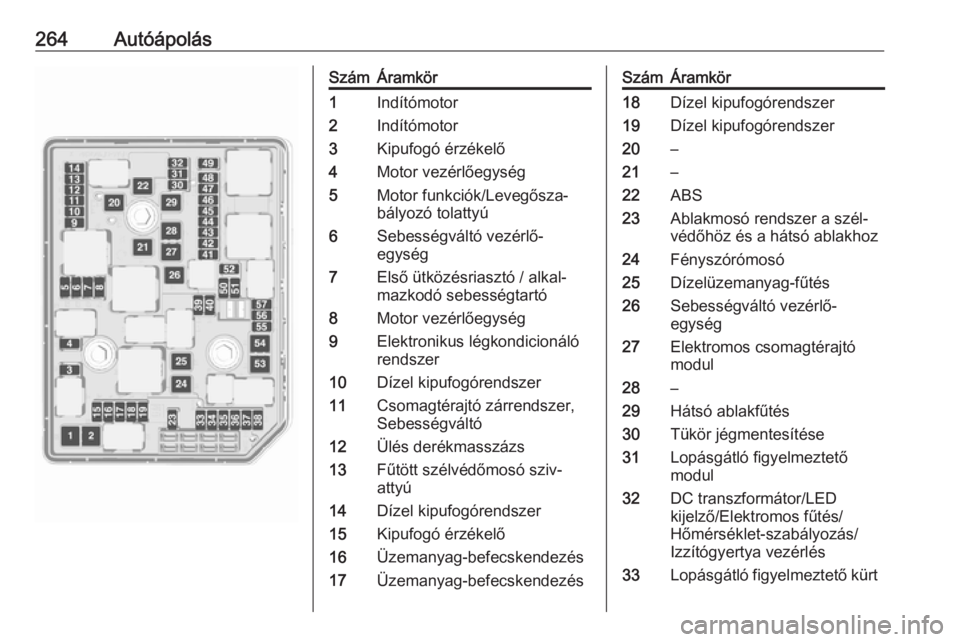

264AutóápolásSzámÁramkör1Indítómotor2Indítómotor3Kipufogó érzékelő4Motor vezérlőegység5Motor funkciók/Levegősza‐
bályozó tolattyú6Sebességváltó vezérlő‐
egység7Első ütközésriasztó / alkal‐
mazkodó sebességtartó8Motor vezérlőegység9Elektronikus légkondicionáló
rendszer10Dízel kipufogórendszer11Csomagtérajtó zárrendszer,
Sebességváltó12Ülés derékmasszázs13Fűtött szélvédőmosó sziv‐
attyú14Dízel kipufogórendszer15Kipufogó érzékelő16Üzemanyag-befecskendezés17Üzemanyag-befecskendezésSzámÁramkör18Dízel kipufogórendszer19Dízel kipufogórendszer20–21–22ABS23Ablakmosó rendszer a szél‐
védőhöz és a hátsó ablakhoz24Fényszórómosó25Dízelüzemanyag-fűtés26Sebességváltó vezérlő‐
egység27Elektromos csomagtérajtó
modul28–29Hátsó ablakfűtés30Tükör jégmentesítése31Lopásgátló figyelmeztető
modul32DC transzformátor/LED
kijelző/Elektromos fűtés/
Hőmérséklet-szabályozás/
Izzítógyertya vezérlés33Lopásgátló figyelmeztető kürt

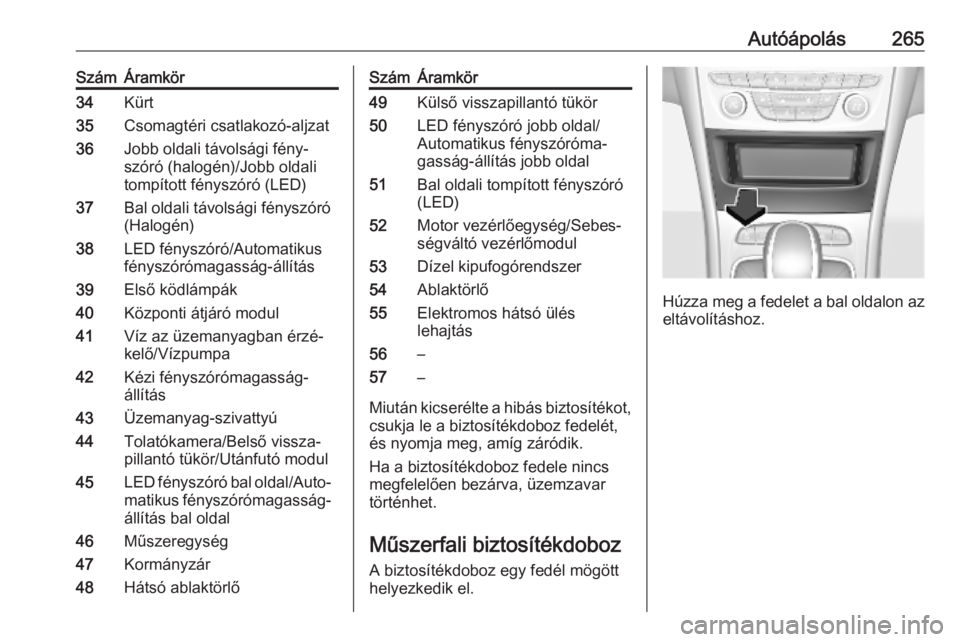

Autóápolás265SzámÁramkör34Kürt35Csomagtéri csatlakozó-aljzat36Jobb oldali távolsági fény‐
szóró (halogén)/Jobb oldali
tompított fényszóró (LED)37Bal oldali távolsági fényszóró
(Halogén)38LED fényszóró/Automatikus
fényszórómagasság-állítás39Első ködlámpák40Központi átjáró modul41Víz az üzemanyagban érzé‐
kelő/Vízpumpa42Kézi fényszórómagasság-
állítás43Üzemanyag-szivattyú44Tolatókamera/Belső vissza‐
pillantó tükör/Utánfutó modul45LED fényszóró bal oldal/Auto‐
matikus fényszórómagasság- állítás bal oldal46Műszeregység47Kormányzár48Hátsó ablaktörlőSzámÁramkör49Külső visszapillantó tükör50LED fényszóró jobb oldal/
Automatikus fényszóróma‐
gasság-állítás jobb oldal51Bal oldali tompított fényszóró
(LED)52Motor vezérlőegység/Sebes‐
ségváltó vezérlőmodul53Dízel kipufogórendszer54Ablaktörlő55Elektromos hátsó ülés
lehajtás56–57–
Miután kicserélte a hibás biztosítékot,
csukja le a biztosítékdoboz fedelét,
és nyomja meg, amíg záródik.
Ha a biztosítékdoboz fedele nincs
megfelelően bezárva, üzemzavar
történhet.

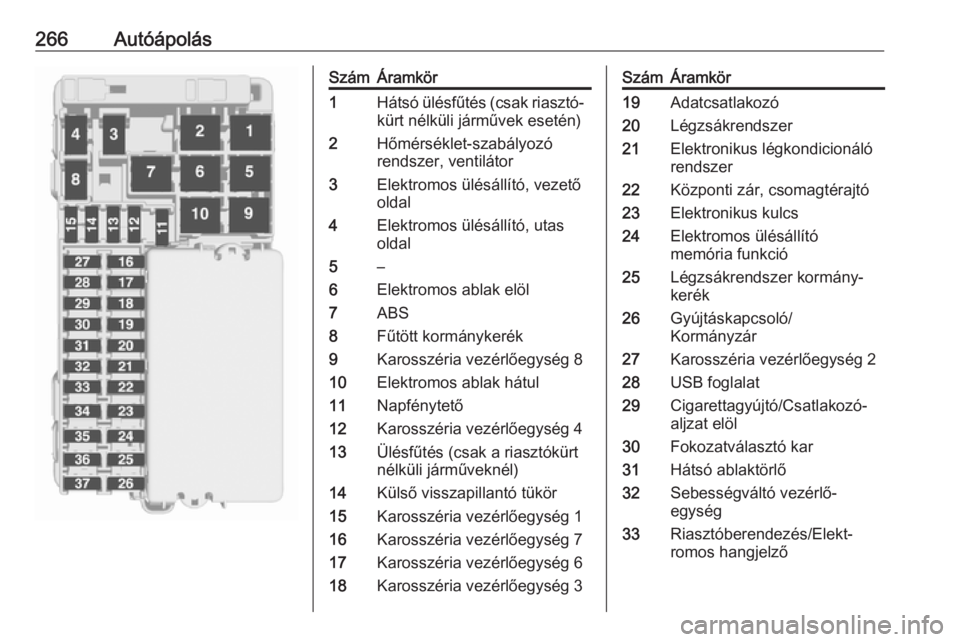

Műszerfali biztosítékdoboz A biztosítékdoboz egy fedél mögött
helyezkedik el.
Húzza meg a fedelet a bal oldalon az
eltávolításhoz.

266AutóápolásSzámÁramkör1Hátsó ülésfűtés (csak riasztó‐kürt nélküli járművek esetén)2Hőmérséklet-szabályozó
rendszer, ventilátor3Elektromos ülésállító, vezető
oldal4Elektromos ülésállító, utas
oldal5–6Elektromos ablak elöl7ABS8Fűtött kormánykerék9Karosszéria vezérlőegység 810Elektromos ablak hátul11Napfénytető12Karosszéria vezérlőegység 413Ülésfűtés (csak a riasztókürt
nélküli járműveknél)14Külső visszapillantó tükör15Karosszéria vezérlőegység 116Karosszéria vezérlőegység 717Karosszéria vezérlőegység 618Karosszéria vezérlőegység 3SzámÁramkör19Adatcsatlakozó20Légzsákrendszer21Elektronikus légkondicionáló
rendszer22Központi zár, csomagtérajtó23Elektronikus kulcs24Elektromos ülésállító
memória funkció25Légzsákrendszer kormány‐
kerék26Gyújtáskapcsoló/
Kormányzár27Karosszéria vezérlőegység 228USB foglalat29Cigarettagyújtó/Csatlakozó-
aljzat elöl30Fokozatválasztó kar31Hátsó ablaktörlő32Sebességváltó vezérlő‐
egység33Riasztóberendezés/Elekt‐
romos hangjelző

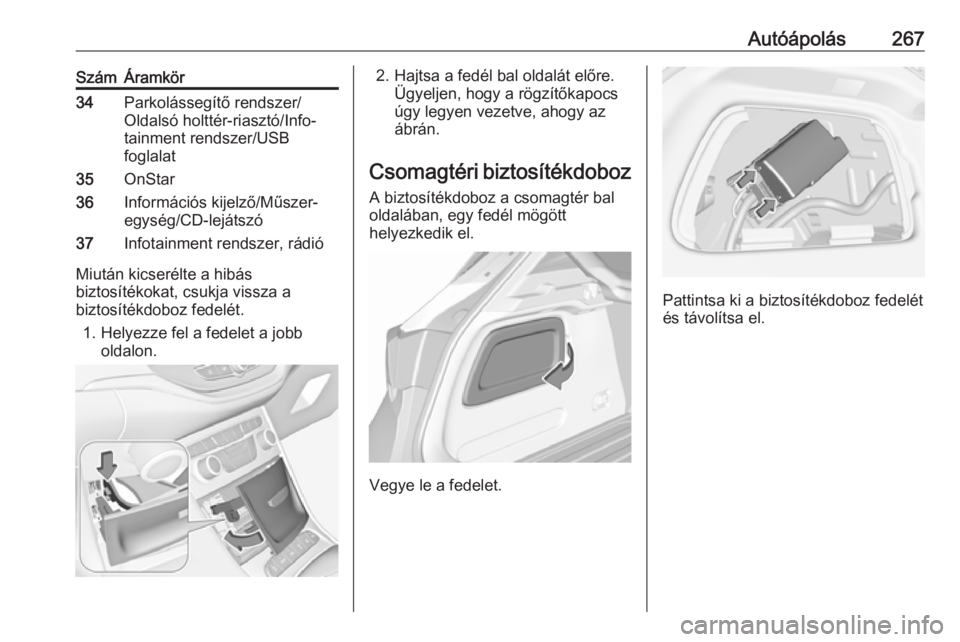

Autóápolás267SzámÁramkör34Parkolássegítő rendszer/
Oldalsó holttér-riasztó/Info‐
tainment rendszer/USB
foglalat35OnStar36Információs kijelző/Műszer‐
egység/CD-lejátszó37Infotainment rendszer, rádió
Miután kicserélte a hibás
biztosítékokat, csukja vissza a
biztosítékdoboz fedelét.
1. Helyezze fel a fedelet a jobb oldalon.
2. Hajtsa a fedél bal oldalát előre.Ügyeljen, hogy a rögzítőkapocs
úgy legyen vezetve, ahogy az
ábrán.
Csomagtéri biztosítékdoboz A biztosítékdoboz a csomagtér baloldalában, egy fedél mögött
helyezkedik el.
Vegye le a fedelet.
Pattintsa ki a biztosítékdoboz fedelét
és távolítsa el.

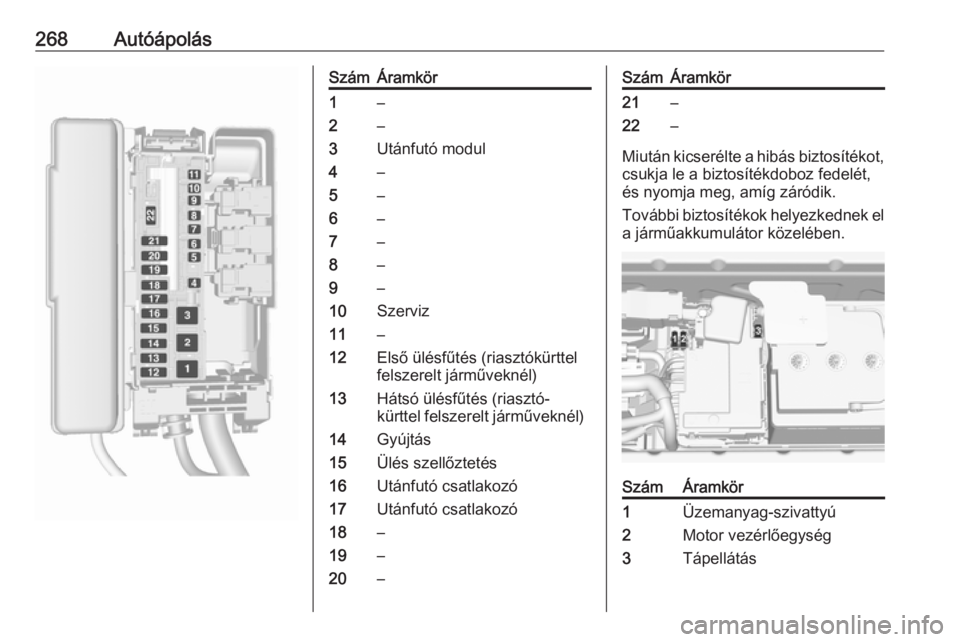

268AutóápolásSzámÁramkör1–2–3Utánfutó modul4–5–6–7–8–9–10Szerviz11–12Első ülésfűtés (riasztókürttelfelszerelt járműveknél)13Hátsó ülésfűtés (riasztó‐
kürttel felszerelt járműveknél)14Gyújtás15Ülés szellőztetés16Utánfutó csatlakozó17Utánfutó csatlakozó18–19–20–SzámÁramkör21–22–
Miután kicserélte a hibás biztosítékot,
csukja le a biztosítékdoboz fedelét,
és nyomja meg, amíg záródik.
További biztosítékok helyezkednek el
a járműakkumulátor közelében.
SzámÁramkör1Üzemanyag-szivattyú2Motor vezérlőegység3Tápellátás
