OPEL ASTRA K 2019 Manuel d'utilisation (in French)

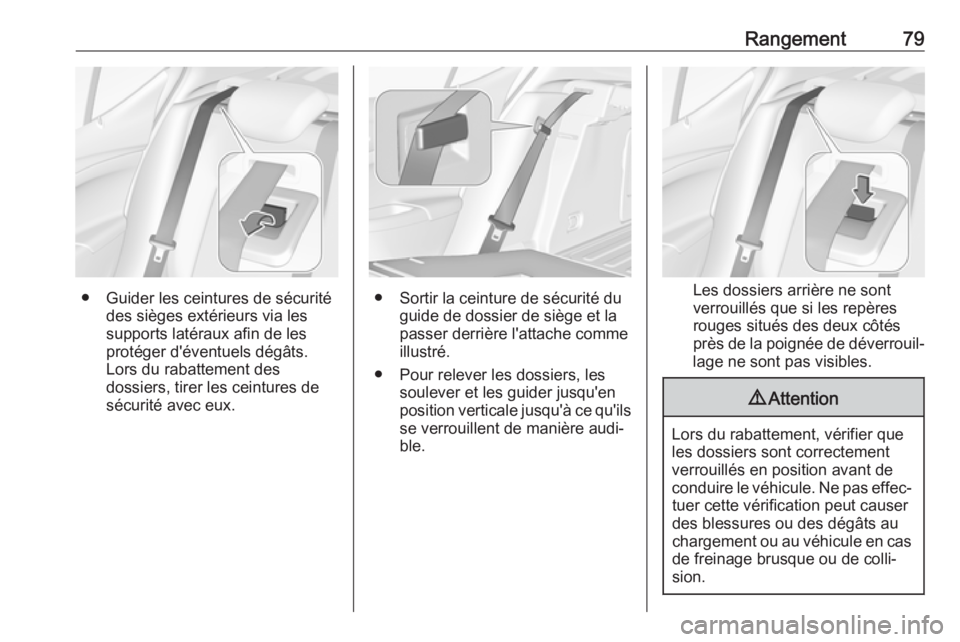

Rangement79
● Guider les ceintures de sécuritédes sièges extérieurs via les
supports latéraux afin de les
protéger d'éventuels dégâts.
Lors du rabattement des
dossiers, tirer les ceintures de
sécurité avec eux.● Sortir la ceinture de sécurité du guide de dossier de siège et la
passer derrière l'attache comme
illustré.
● Pour relever les dossiers, les soulever et les guider jusqu'en
position verticale jusqu'à ce qu'ils se verrouillent de manière audi‐
ble.Les dossiers arrière ne sont
verrouillés que si les repères
rouges situés des deux côtés
près de la poignée de déverrouil‐
lage ne sont pas visibles.
9 Attention
Lors du rabattement, vérifier que
les dossiers sont correctement
verrouillés en position avant de
conduire le véhicule. Ne pas effec‐ tuer cette vérification peut causerdes blessures ou des dégâts au
chargement ou au véhicule en cas de freinage brusque ou de colli‐
sion.

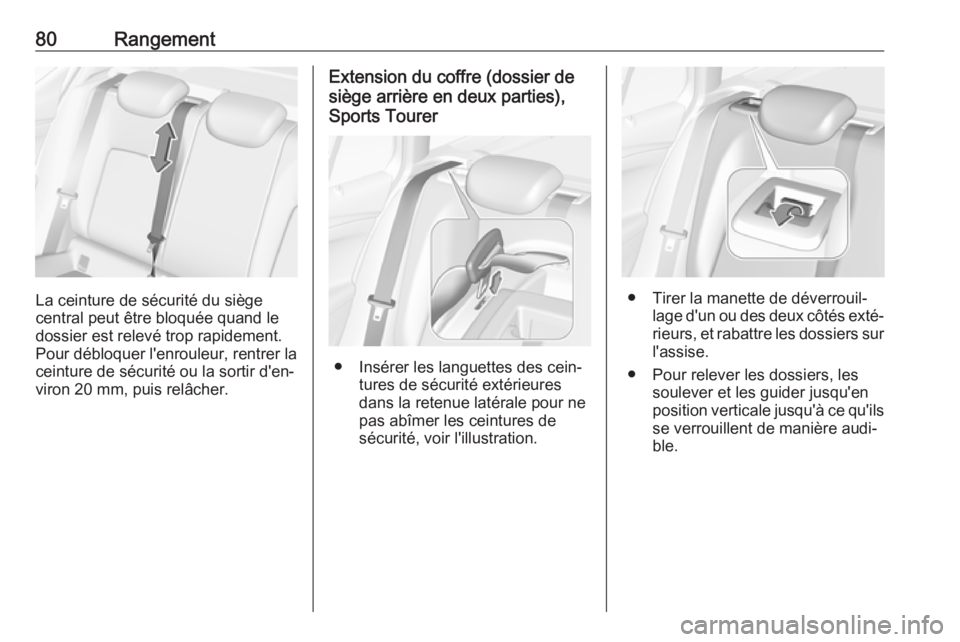

80Rangement
La ceinture de sécurité du siège
central peut être bloquée quand le
dossier est relevé trop rapidement.
Pour débloquer l'enrouleur, rentrer la ceinture de sécurité ou la sortir d'en‐
viron 20 mm, puis relâcher.
Extension du coffre (dossier de
siège arrière en deux parties),
Sports Tourer
● Insérer les languettes des cein‐ tures de sécurité extérieures
dans la retenue latérale pour ne
pas abîmer les ceintures de
sécurité, voir l'illustration.
● Tirer la manette de déverrouil‐ lage d'un ou des deux côtés exté‐
rieurs, et rabattre les dossiers sur l'assise.
● Pour relever les dossiers, les soulever et les guider jusqu'en
position verticale jusqu'à ce qu'ils se verrouillent de manière audi‐
ble.

Rangement81
Les dossiers arrière ne sont
verrouillés que si les repères
rouges situés des deux côtés
près de la poignée de déverrouil‐
lage ne sont pas visibles.
9 Attention
Lors du rabattement, vérifier que
les dossiers sont correctement
verrouillés en position avant de
conduire le véhicule. Ne pas effec‐ tuer cette vérification peut causerdes blessures ou des dégâts au
chargement ou au véhicule en cas de freinage brusque ou de colli‐
sion.
La ceinture de sécurité du siège
central peut être bloquée quand le
dossier est relevé trop rapidement.
Pour débloquer l'enrouleur, rentrer la ceinture de sécurité ou la sortir d'en‐
viron 20 mm, puis relâcher.
Extension du coffre (dossier de
siège arrière en trois parties),
Sports Tourer
● Relever l'accoudoir central arrière.● Tirer la boucle et rabattre ledossier sur le siège central.

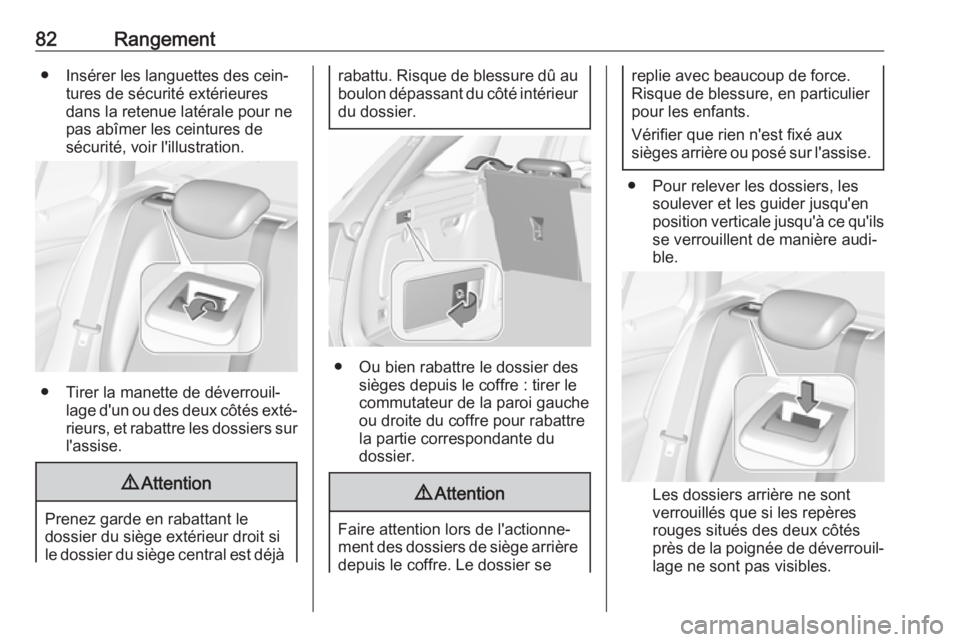

82Rangement● Insérer les languettes des cein‐tures de sécurité extérieures
dans la retenue latérale pour ne
pas abîmer les ceintures de
sécurité, voir l'illustration.
● Tirer la manette de déverrouil‐ lage d'un ou des deux côtés exté‐
rieurs, et rabattre les dossiers sur l'assise.
9 Attention
Prenez garde en rabattant le
dossier du siège extérieur droit si le dossier du siège central est déjà
rabattu. Risque de blessure dû au boulon dépassant du côté intérieur
du dossier.
● Ou bien rabattre le dossier des sièges depuis le coffre : tirer le
commutateur de la paroi gauche
ou droite du coffre pour rabattre
la partie correspondante du
dossier.
9 Attention
Faire attention lors de l'actionne‐
ment des dossiers de siège arrière depuis le coffre. Le dossier se
replie avec beaucoup de force.Risque de blessure, en particulier
pour les enfants.
Vérifier que rien n'est fixé aux
sièges arrière ou posé sur l'assise.
● Pour relever les dossiers, les soulever et les guider jusqu'en
position verticale jusqu'à ce qu'ils se verrouillent de manière audi‐
ble.
Les dossiers arrière ne sont
verrouillés que si les repères
rouges situés des deux côtés
près de la poignée de déverrouil‐
lage ne sont pas visibles.

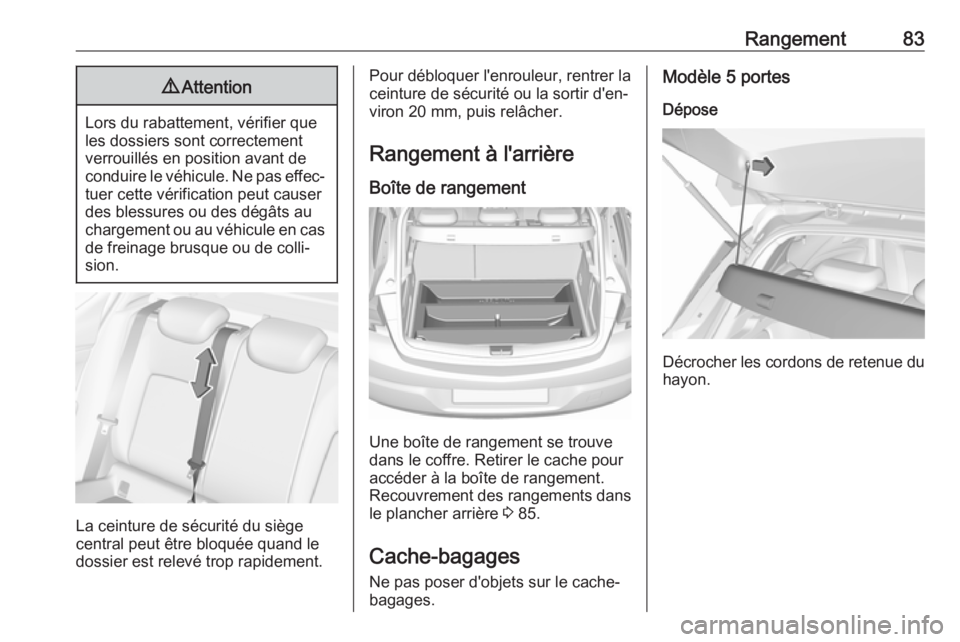

Rangement839Attention
Lors du rabattement, vérifier que
les dossiers sont correctement
verrouillés en position avant de
conduire le véhicule. Ne pas effec‐ tuer cette vérification peut causerdes blessures ou des dégâts au
chargement ou au véhicule en cas de freinage brusque ou de colli‐
sion.
La ceinture de sécurité du siège
central peut être bloquée quand le
dossier est relevé trop rapidement.
Pour débloquer l'enrouleur, rentrer la ceinture de sécurité ou la sortir d'en‐
viron 20 mm, puis relâcher.
Rangement à l'arrière Boîte de rangement
Une boîte de rangement se trouve
dans le coffre. Retirer le cache pour
accéder à la boîte de rangement.
Recouvrement des rangements dans
le plancher arrière 3 85.
Cache-bagages
Ne pas poser d'objets sur le cache-
bagages.
Modèle 5 portes
Dépose
Décrocher les cordons de retenue du
hayon.

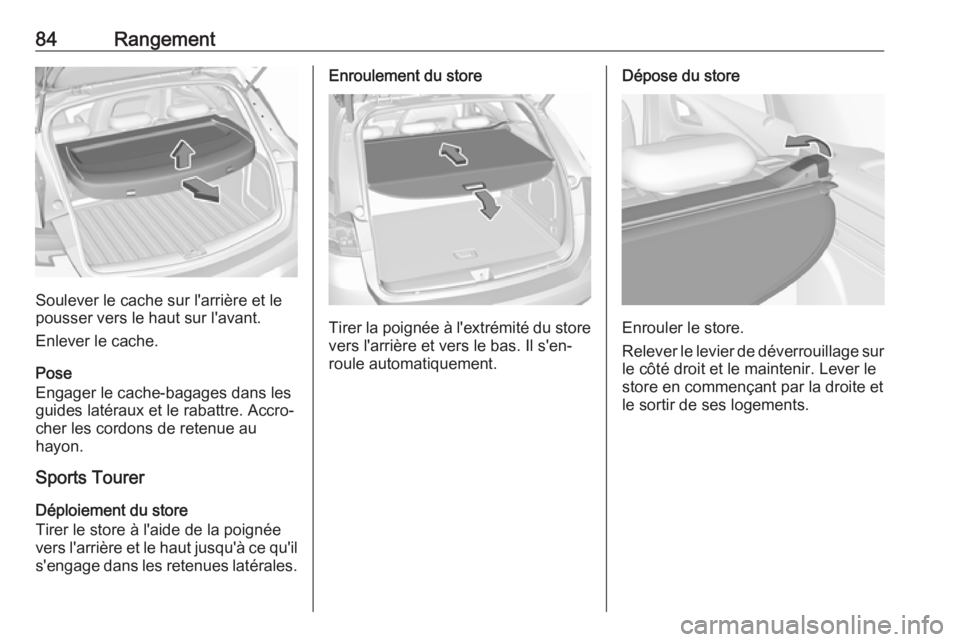

84Rangement
Soulever le cache sur l'arrière et le
pousser vers le haut sur l'avant.
Enlever le cache.
Pose
Engager le cache-bagages dans les
guides latéraux et le rabattre. Accro‐
cher les cordons de retenue au
hayon.
Sports Tourer
Déploiement du store
Tirer le store à l'aide de la poignée
vers l'arrière et le haut jusqu'à ce qu'il s'engage dans les retenues latérales.
Enroulement du store
Tirer la poignée à l'extrémité du store vers l'arrière et vers le bas. Il s'en‐
roule automatiquement.
Dépose du store
Enrouler le store.
Relever le levier de déverrouillage sur
le côté droit et le maintenir. Lever le
store en commençant par la droite et
le sortir de ses logements.

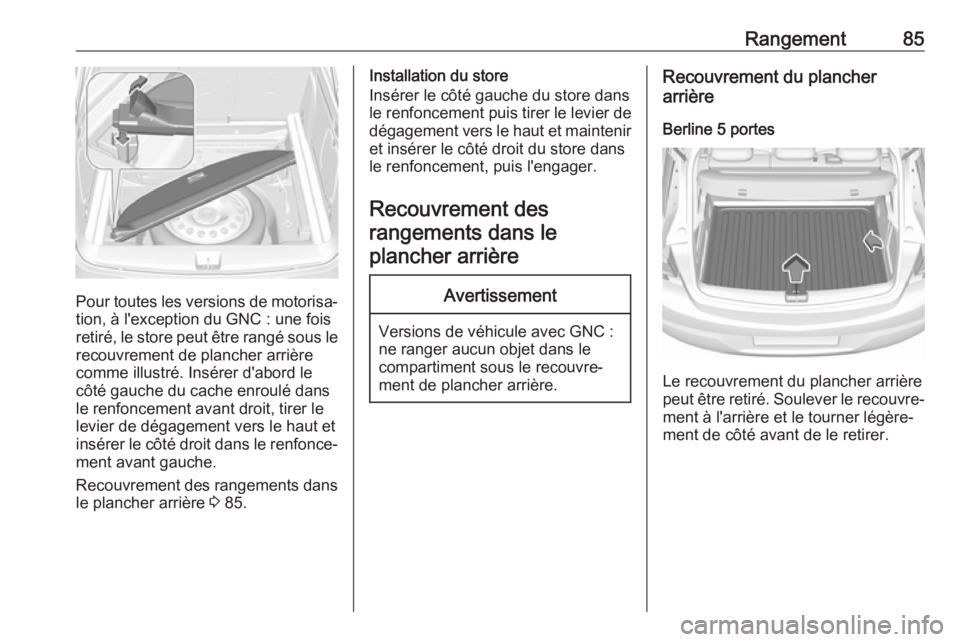

Rangement85
Pour toutes les versions de motorisa‐
tion, à l'exception du GNC : une fois
retiré, le store peut être rangé sous le recouvrement de plancher arrière
comme illustré. Insérer d'abord le
côté gauche du cache enroulé dans le renfoncement avant droit, tirer le
levier de dégagement vers le haut et
insérer le côté droit dans le renfonce‐
ment avant gauche.
Recouvrement des rangements dans le plancher arrière 3 85.
Installation du store
Insérer le côté gauche du store dans
le renfoncement puis tirer le levier de
dégagement vers le haut et maintenir
et insérer le côté droit du store dans
le renfoncement, puis l'engager.
Recouvrement desrangements dans leplancher arrièreAvertissement
Versions de véhicule avec GNC :
ne ranger aucun objet dans le
compartiment sous le recouvre‐ ment de plancher arrière.
Recouvrement du plancher
arrière
Berline 5 portes
Le recouvrement du plancher arrière
peut être retiré. Soulever le recouvre‐ ment à l'arrière et le tourner légère‐
ment de côté avant de le retirer.

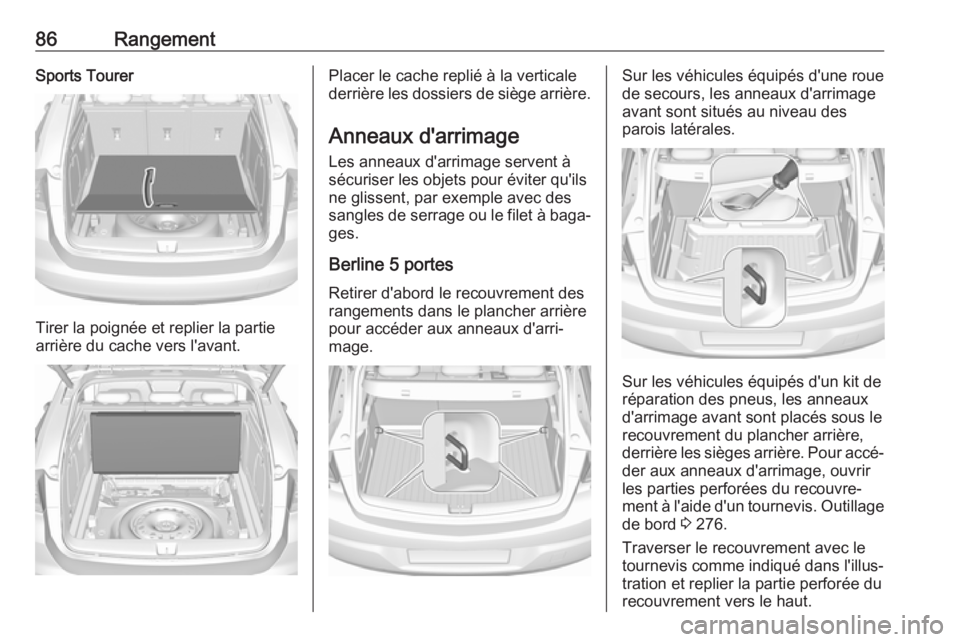

86RangementSports Tourer
Tirer la poignée et replier la partie
arrière du cache vers l'avant.
Placer le cache replié à la verticale
derrière les dossiers de siège arrière.
Anneaux d'arrimage Les anneaux d'arrimage servent à
sécuriser les objets pour éviter qu'ils
ne glissent, par exemple avec des
sangles de serrage ou le filet à baga‐
ges.
Berline 5 portes Retirer d'abord le recouvrement des
rangements dans le plancher arrière
pour accéder aux anneaux d'arri‐
mage.Sur les véhicules équipés d'une roue
de secours, les anneaux d'arrimage
avant sont situés au niveau des
parois latérales.
Sur les véhicules équipés d'un kit de
réparation des pneus, les anneaux d'arrimage avant sont placés sous le
recouvrement du plancher arrière,
derrière les sièges arrière. Pour accé‐
der aux anneaux d'arrimage, ouvrir
les parties perforées du recouvre‐
ment à l'aide d'un tournevis. Outillage de bord 3 276.
Traverser le recouvrement avec le
tournevis comme indiqué dans l'illus‐
tration et replier la partie perforée du
recouvrement vers le haut.

Rangement87Rabattre les anneaux d'arrimage vers
le haut à l'aide du tournevis.
Sports Tourer
Les anneaux d'arrimage avant et
arrière se trouvent sur les parois laté‐ rales. Déployer les anneaux d'arri‐
mage vers le haut pour les utiliser et
les rabattre vers le bas quand vous
n'en avez plus besoin.
Système flexible de compartimentage du coffre
Le FlexOrganizer est un systèmeflexible de compartimentage du
coffre.
Le système se compose :
● d'adaptateurs ;
● de filets de rangement ;
● de crochets ;
● d'une boîte de service ;
● d'un jeu de sangles.
Les composants se montent dans
deux rails des panneaux latéraux à l’aide d’adaptateurs et de crochets.
Pose des adaptateurs dans les
rails
Ouvrir la plaque de fixation, placer
l'adaptateur dans la rainure supé‐ rieure et inférieure du rail et les
amener aux endroits voulus. Basculer
la plaque de fixation vers le haut pour
bloquer l'adaptateur. Pour la dépose,
tourner la plaque de fixation vers le
bas et la sortir du rail.
Filet de compartimentage
variable
Introduire les adaptateurs dans les
rails à la position désirée. Assembler
les moitiés des barres de filet.
Pour la pose, comprimer légèrement
les barres et les insérer dans les ouvertures respectives des adapta‐
teurs.

88RangementPour le démontage, comprimer les
barres de filet et les enlever des adap‐ tateurs.
Filet de rangement
Introduire les adaptateurs dans les
rails à la position désirée. Le filet de
rangement peut être accroché aux
adaptateurs.
Pose des crochets dans les rails
Introduire le crochet à la position dési‐
rée d'abord dans la rainure supé‐
rieure du rail, puis l'enfoncer dans la
rainure inférieure. Pour la dépose,
dégager d'abord de la rainure supé‐
rieure.
Boîte de service
Installer deux crochets dans le rail
supérieur. Introduire les consoles
supérieures de la boîte dans les
crochets depuis le haut.
