OPEL ASTRA K 2019 Priručnik za vlasnika (in Croatian)

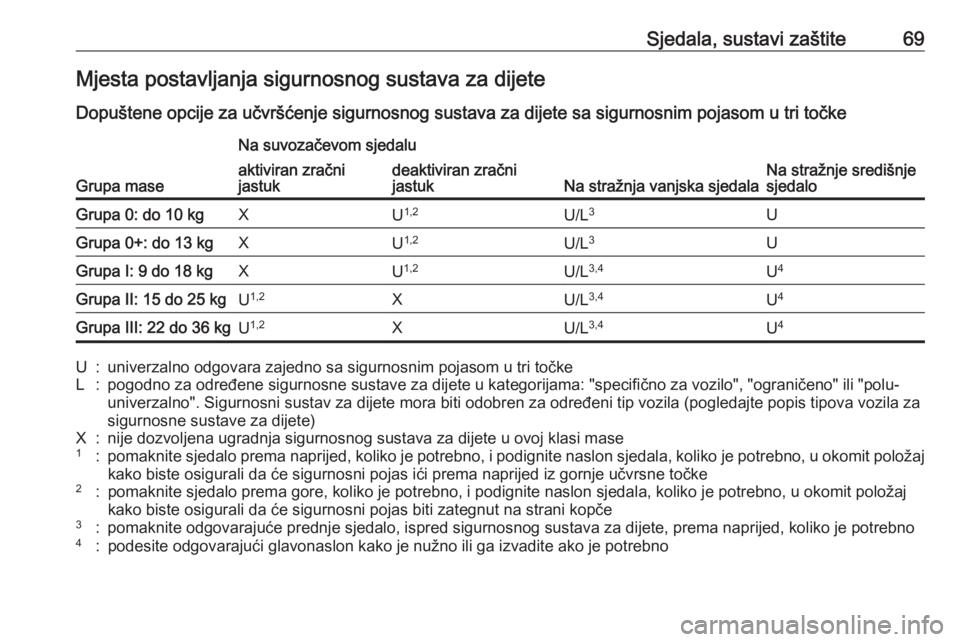

Sjedala, sustavi zaštite69Mjesta postavljanja sigurnosnog sustava za dijete
Dopuštene opcije za učvršćenje sigurnosnog sustava za dijete sa sigurnosnim pojasom u tri točke
Grupa mase
Na suvozačevom sjedalu
Na stražnja vanjska sjedalaNa stražnje središnje
sjedalo
aktiviran zračni
jastukdeaktiviran zračni
jastukGrupa 0: do 10 kgXU 1,2U/L 3UGrupa 0+: do 13 kgXU1,2U/L 3UGrupa I: 9 do 18 kgXU1,2U/L 3,4U4Grupa II: 15 do 25 kgU1,2XU/L 3,4U4Grupa III: 22 do 36 kgU1,2XU/L 3,4U4U:univerzalno odgovara zajedno sa sigurnosnim pojasom u tri točkeL:pogodno za određene sigurnosne sustave za dijete u kategorijama: "specifično za vozilo", "ograničeno" ili "polu-
univerzalno". Sigurnosni sustav za dijete mora biti odobren za određeni tip vozila (pogledajte popis tipova vozila za
sigurnosne sustave za dijete)X:nije dozvoljena ugradnja sigurnosnog sustava za dijete u ovoj klasi mase1:pomaknite sjedalo prema naprijed, koliko je potrebno, i podignite naslon sjedala, koliko je potrebno, u okomit položaj kako biste osigurali da će sigurnosni pojas ići prema naprijed iz gornje učvrsne točke2:pomaknite sjedalo prema gore, koliko je potrebno, i podignite naslon sjedala, koliko je potrebno, u okomit položajkako biste osigurali da će sigurnosni pojas biti zategnut na strani kopče3:pomaknite odgovarajuće prednje sjedalo, ispred sigurnosnog sustava za dijete, prema naprijed, koliko je potrebno4:podesite odgovarajući glavonaslon kako je nužno ili ga izvadite ako je potrebno

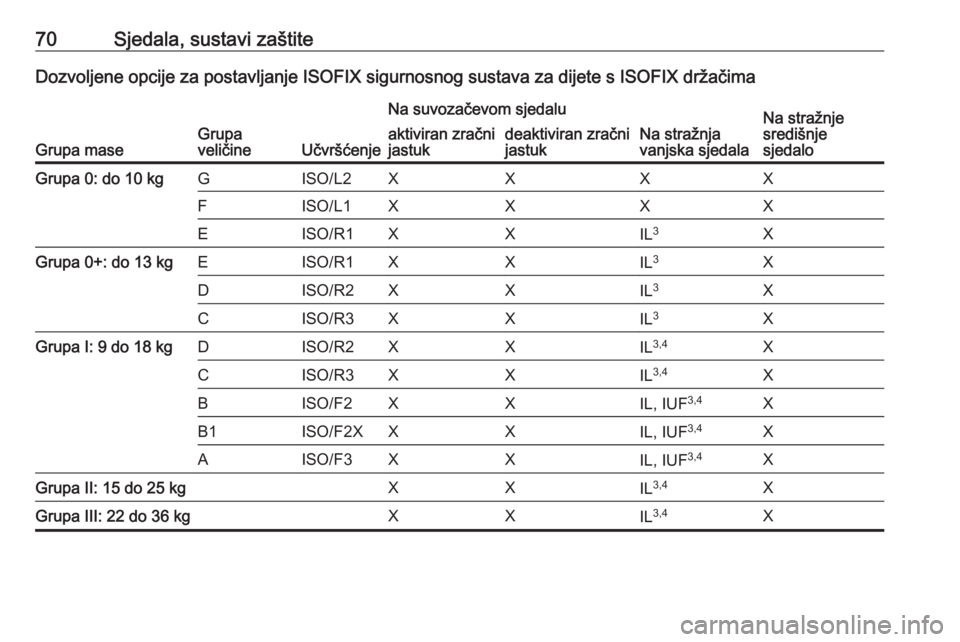

70Sjedala, sustavi zaštiteDozvoljene opcije za postavljanje ISOFIX sigurnosnog sustava za dijete s ISOFIX držačima
Grupa maseGrupa
veličineUčvršćenje
Na suvozačevom sjedalu
Na stražnja
vanjska sjedalaNa stražnje
središnje
sjedaloaktiviran zračni
jastukdeaktiviran zračni
jastukGrupa 0: do 10 kgGISO/L2XXXXFISO/L1XXXXEISO/R1XXIL 3XGrupa 0+: do 13 kgEISO/R1XXIL3XDISO/R2XXIL3XCISO/R3XXIL3XGrupa I: 9 do 18 kgDISO/R2XXIL3,4XCISO/R3XXIL 3,4XBISO/F2XXIL, IUF 3,4XB1ISO/F2XXXIL, IUF3,4XAISO/F3XXIL, IUF 3,4XGrupa II: 15 do 25 kgXXIL3,4XGrupa III: 22 do 36 kgXXIL3,4X

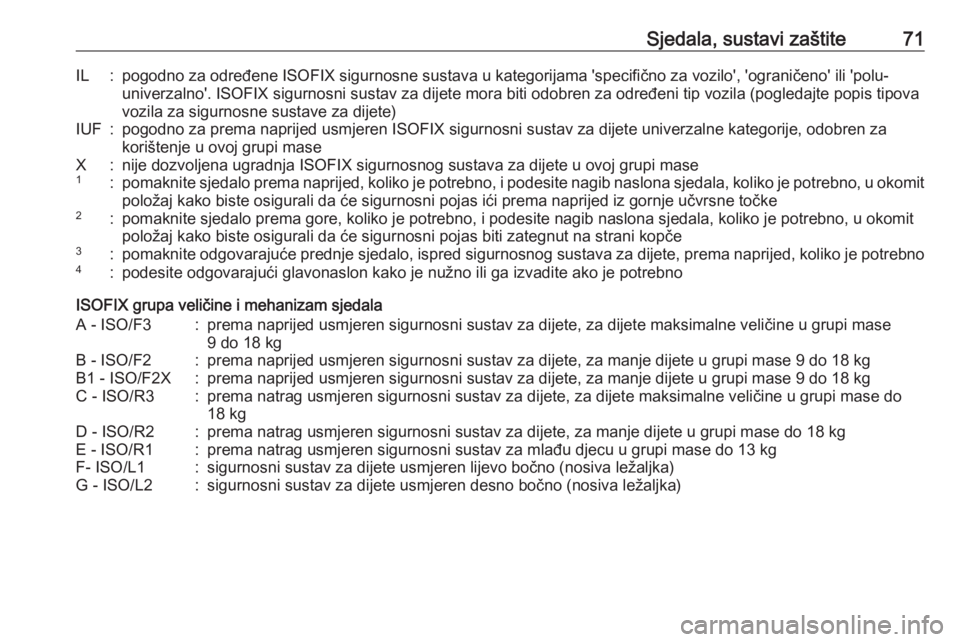

Sjedala, sustavi zaštite71IL:pogodno za određene ISOFIX sigurnosne sustava u kategorijama 'specifično za vozilo', 'ograničeno' ili 'polu-univerzalno'. ISOFIX sigurnosni sustav za dijete mora biti odobren za određeni tip vozila (pogledajte popis tipova
vozila za sigurnosne sustave za dijete)IUF:pogodno za prema naprijed usmjeren ISOFIX sigurnosni sustav za dijete univerzalne kategorije, odobren za
korištenje u ovoj grupi maseX:nije dozvoljena ugradnja ISOFIX sigurnosnog sustava za dijete u ovoj grupi mase1:pomaknite sjedalo prema naprijed, koliko je potrebno, i podesite nagib naslona sjedala, koliko je potrebno, u okomit
položaj kako biste osigurali da će sigurnosni pojas ići prema naprijed iz gornje učvrsne točke2:pomaknite sjedalo prema gore, koliko je potrebno, i podesite nagib naslona sjedala, koliko je potrebno, u okomit položaj kako biste osigurali da će sigurnosni pojas biti zategnut na strani kopče3:pomaknite odgovarajuće prednje sjedalo, ispred sigurnosnog sustava za dijete, prema naprijed, koliko je potrebno4:podesite odgovarajući glavonaslon kako je nužno ili ga izvadite ako je potrebno
ISOFIX grupa veličine i mehanizam sjedala
A - ISO/F3:prema naprijed usmjeren sigurnosni sustav za dijete, za dijete maksimalne veličine u grupi mase
9 do 18 kgB - ISO/F2:prema naprijed usmjeren sigurnosni sustav za dijete, za manje dijete u grupi mase 9 do 18 kgB1 - ISO/F2X:prema naprijed usmjeren sigurnosni sustav za dijete, za manje dijete u grupi mase 9 do 18 kgC - ISO/R3:prema natrag usmjeren sigurnosni sustav za dijete, za dijete maksimalne veličine u grupi mase do
18 kgD - ISO/R2:prema natrag usmjeren sigurnosni sustav za dijete, za manje dijete u grupi mase do 18 kgE - ISO/R1:prema natrag usmjeren sigurnosni sustav za mlađu djecu u grupi mase do 13 kgF- ISO/L1:sigurnosni sustav za dijete usmjeren lijevo bočno (nosiva ležaljka)G - ISO/L2:sigurnosni sustav za dijete usmjeren desno bočno (nosiva ležaljka)

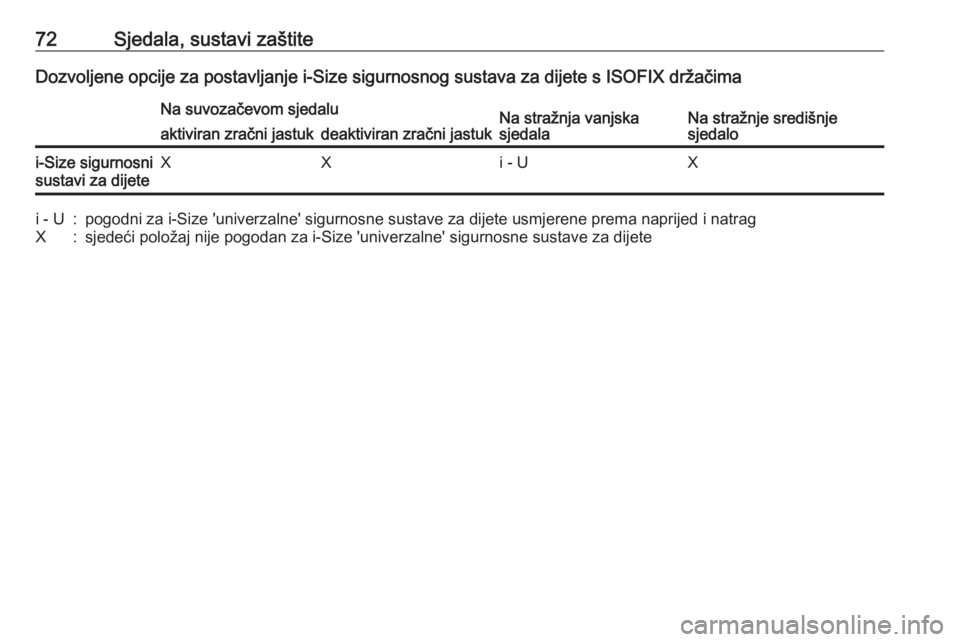

72Sjedala, sustavi zaštiteDozvoljene opcije za postavljanje i-Size sigurnosnog sustava za dijete s ISOFIX držačimaNa suvozačevom sjedaluNa stražnja vanjska
sjedalaNa stražnje središnje
sjedaloaktiviran zračni jastukdeaktiviran zračni jastuki-Size sigurnosni
sustavi za dijeteXXi - UXi - U:pogodni za i-Size 'univerzalne' sigurnosne sustave za dijete usmjerene prema naprijed i natragX:sjedeći položaj nije pogodan za i-Size 'univerzalne' sigurnosne sustave za dijete

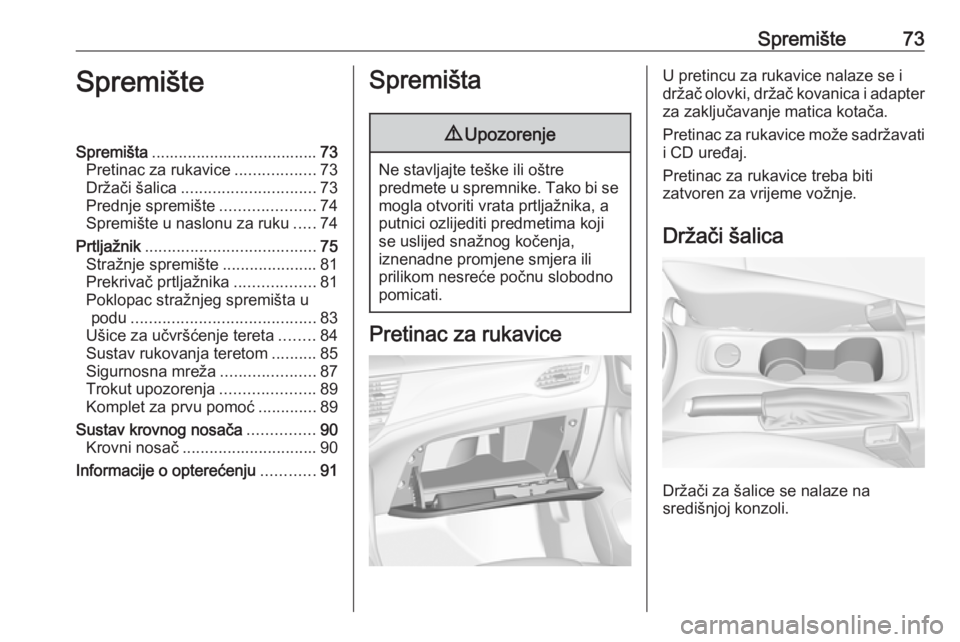

Spremište73SpremišteSpremišta..................................... 73
Pretinac za rukavice ..................73
Držači šalica .............................. 73
Prednje spremište .....................74
Spremište u naslonu za ruku .....74
Prtljažnik ...................................... 75
Stražnje spremište .....................81
Prekrivač prtljažnika ..................81
Poklopac stražnjeg spremišta u podu ......................................... 83
Ušice za učvršćenje tereta ........84
Sustav rukovanja teretom ..........85
Sigurnosna mreža .....................87
Trokut upozorenja .....................89
Komplet za prvu pomoć .............89
Sustav krovnog nosača ...............90
Krovni nosač .............................. 90
Informacije o opterećenju ............91Spremišta9Upozorenje
Ne stavljajte teške ili oštre
predmete u spremnike. Tako bi se
mogla otvoriti vrata prtljažnika, a putnici ozlijediti predmetima kojise uslijed snažnog kočenja,
iznenadne promjene smjera ili
prilikom nesreće počnu slobodno
pomicati.
Pretinac za rukavice
U pretincu za rukavice nalaze se i
držač olovki, držač kovanica i adapter za zaključavanje matica kotača.
Pretinac za rukavice može sadržavati
i CD uređaj.
Pretinac za rukavice treba biti
zatvoren za vrijeme vožnje.
Držači šalica
Držači za šalice se nalaze na
središnjoj konzoli.

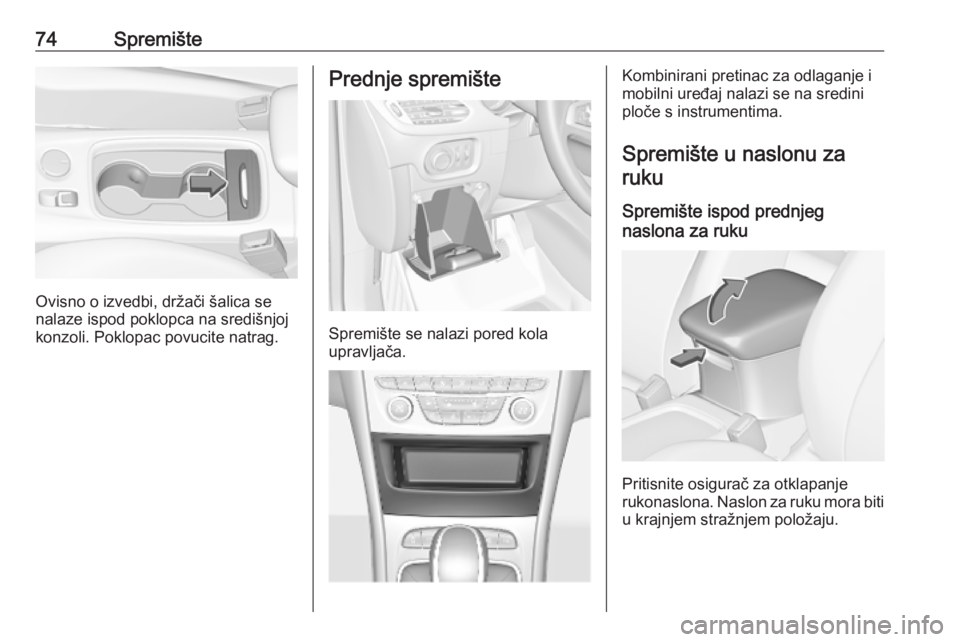

74Spremište
Ovisno o izvedbi, držači šalica se
nalaze ispod poklopca na središnjoj
konzoli. Poklopac povucite natrag.
Prednje spremište
Spremište se nalazi pored kola
upravljača.
Kombinirani pretinac za odlaganje i
mobilni uređaj nalazi se na sredini
ploče s instrumentima.
Spremište u naslonu zaruku
Spremište ispod prednjeg
naslona za ruku
Pritisnite osigurač za otklapanje
rukonaslona. Naslon za ruku mora biti
u krajnjem stražnjem položaju.

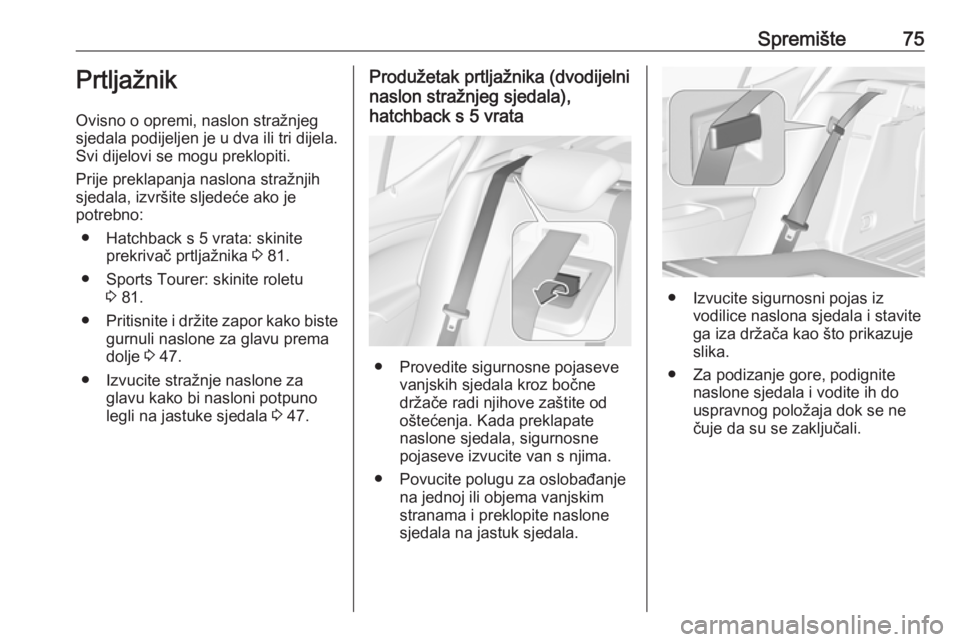

Spremište75Prtljažnik
Ovisno o opremi, naslon stražnjeg
sjedala podijeljen je u dva ili tri dijela. Svi dijelovi se mogu preklopiti.
Prije preklapanja naslona stražnjih
sjedala, izvršite sljedeće ako je
potrebno:
● Hatchback s 5 vrata: skinite prekrivač prtljažnika 3 81.
● Sports Tourer: skinite roletu 3 81.
● Pritisnite i držite zapor kako biste
gurnuli naslone za glavu prema
dolje 3 47.
● Izvucite stražnje naslone za glavu kako bi nasloni potpunolegli na jastuke sjedala 3 47.Produžetak prtljažnika (dvodijelni
naslon stražnjeg sjedala),
hatchback s 5 vrata
● Provedite sigurnosne pojaseve vanjskih sjedala kroz bočne
držače radi njihove zaštite od
oštećenja. Kada preklapate
naslone sjedala, sigurnosne
pojaseve izvucite van s njima.
● Povucite polugu za oslobađanje na jednoj ili objema vanjskim
stranama i preklopite naslone
sjedala na jastuk sjedala.
● Izvucite sigurnosni pojas iz
vodilice naslona sjedala i stavite
ga iza držača kao što prikazuje
slika.
● Za podizanje gore, podignite naslone sjedala i vodite ih do
uspravnog položaja dok se ne
čuje da su se zaključali.

76Spremište

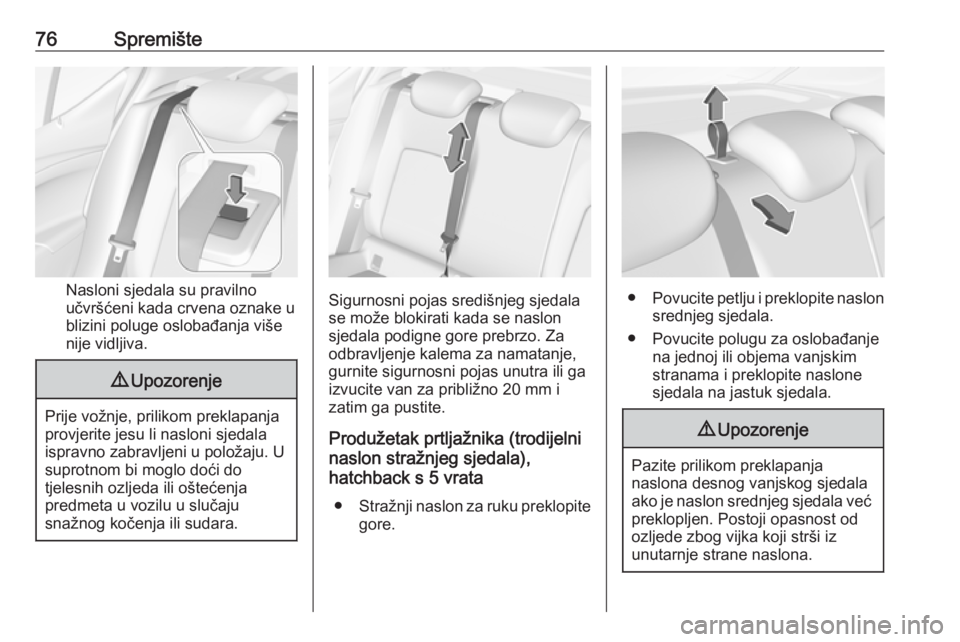

Nasloni sjedala su pravilno
učvršćeni kada crvena oznake u
blizini poluge oslobađanja više
nije vidljiva.
9 Upozorenje
Prije vožnje, prilikom preklapanja
provjerite jesu li nasloni sjedala
ispravno zabravljeni u položaju. U suprotnom bi moglo doći do
tjelesnih ozljeda ili oštećenja
predmeta u vozilu u slučaju
snažnog kočenja ili sudara.
Sigurnosni pojas središnjeg sjedala
se može blokirati kada se naslon
sjedala podigne gore prebrzo. Za
odbravljenje kalema za namatanje,
gurnite sigurnosni pojas unutra ili ga
izvucite van za približno 20 mm i
zatim ga pustite.
Produžetak prtljažnika (trodijelni
naslon stražnjeg sjedala),
hatchback s 5 vrata
● Stražnji naslon za ruku preklopite
gore.● Povucite petlju i preklopite naslon
srednjeg sjedala.
● Povucite polugu za oslobađanje na jednoj ili objema vanjskim
stranama i preklopite naslone sjedala na jastuk sjedala.
9 Upozorenje
Pazite prilikom preklapanja
naslona desnog vanjskog sjedala ako je naslon srednjeg sjedala već preklopljen. Postoji opasnost od
ozljede zbog vijka koji strši iz
unutarnje strane naslona.

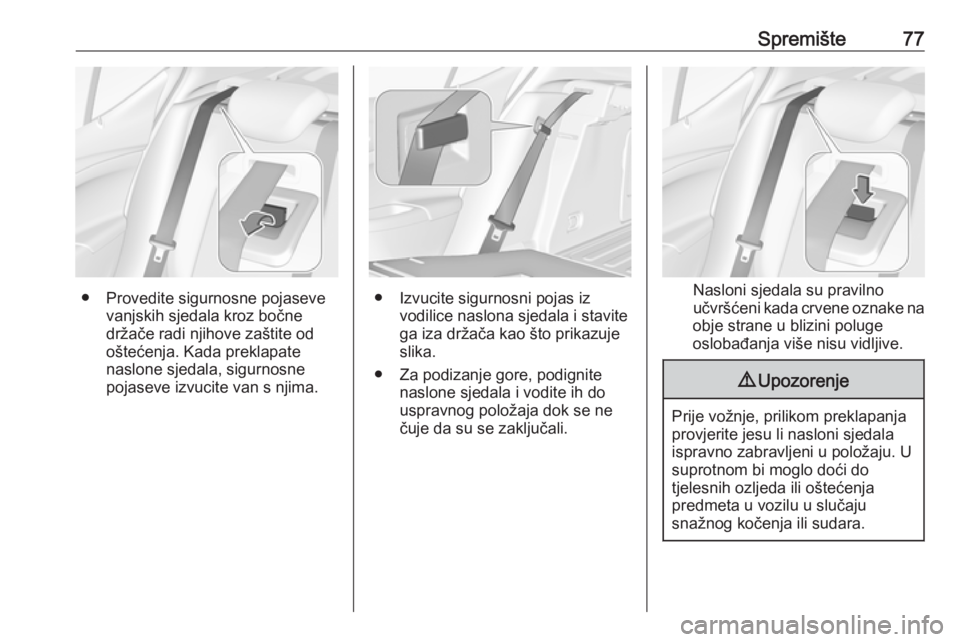

Spremište77
● Provedite sigurnosne pojasevevanjskih sjedala kroz bočne
držače radi njihove zaštite od
oštećenja. Kada preklapate
naslone sjedala, sigurnosne
pojaseve izvucite van s njima.● Izvucite sigurnosni pojas iz vodilice naslona sjedala i stavite
ga iza držača kao što prikazuje
slika.
● Za podizanje gore, podignite naslone sjedala i vodite ih do
uspravnog položaja dok se ne
čuje da su se zaključali.Nasloni sjedala su pravilno
učvršćeni kada crvene oznake na
obje strane u blizini poluge
oslobađanja više nisu vidljive.
9 Upozorenje
Prije vožnje, prilikom preklapanja
provjerite jesu li nasloni sjedala
ispravno zabravljeni u položaju. U suprotnom bi moglo doći do
tjelesnih ozljeda ili oštećenja
predmeta u vozilu u slučaju
snažnog kočenja ili sudara.

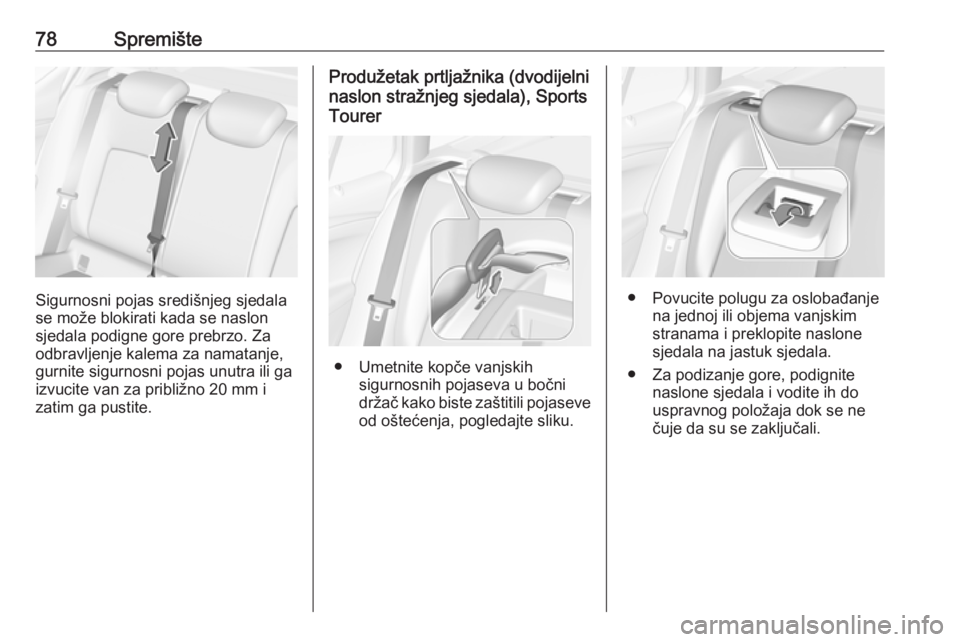

78Spremište
Sigurnosni pojas središnjeg sjedala
se može blokirati kada se naslon
sjedala podigne gore prebrzo. Za
odbravljenje kalema za namatanje,
gurnite sigurnosni pojas unutra ili ga
izvucite van za približno 20 mm i
zatim ga pustite.
Produžetak prtljažnika (dvodijelni
naslon stražnjeg sjedala), Sports
Tourer
● Umetnite kopče vanjskih sigurnosnih pojaseva u bočni
držač kako biste zaštitili pojaseve
od oštećenja, pogledajte sliku.
● Povucite polugu za oslobađanje na jednoj ili objema vanjskim
stranama i preklopite naslone
sjedala na jastuk sjedala.
● Za podizanje gore, podignite naslone sjedala i vodite ih do
uspravnog položaja dok se ne
čuje da su se zaključali.
