OPEL ASTRA K 2019 Посібник з експлуатації (in Ukrainian)

Керування автомобілем та експлуатація239Якщо поблизу знаходяться
високі транспортні засоби
(наприклад, всюдиходи, міні-
фургони чи мікроавтобуси),
застосовуються особливі умови.
Виявлення об'єктів і правильна
ідентифікація дистанції у
верхній частині таких
автомобілів не гарантується.
Об’єкти з малою площею
відбиття (наприклад, вузькі
предмети або предмети з м'яких
матеріалів) система може не
виявляти.
Система допомоги під час
паркування не виявляє об'єкти
поза межами свого радіусу дії.
Примітка
Датчик може розпізнати
неіснуючий предмет через
акустичні перешкоди від
внутрішнього шуму чи
неправильне механічне
регулювання (у цьому випадку
можливі поодинокі помилкові
попередження).
Державний номер автомобіля
спереду має бути правильно
закріплено (він не повинен бути
зігнутим, між номером та
бампером не повинно бути зазорів з лівого чи правого боку), а
датчики мають бути надійно
зафіксованими.
Покращена система допомоги під
час паркування може не
реагувати на зміни наявного
паркувального простору після
початку виконання маневру
паркування. Система може
прийняти в'їзд, ворота, двір чи
навіть перехрестя за місце для
паркування. Після ввімкнення
задньої передачі система
розпочне паркувальний маневр.
Стежте за тим, щоб
запропоноване місце для
паркування залишалося вільним.
Нерівна поверхня (наприклад, на
будмайданчиках), розпізнається
системою некоректно. Водій
приймає на себе всю
відповідальність.Примітка
Після виготовлення систему слід
відкалібрувати. Для отримання
найбільш точних вказівок щодо
паркування необхідно вказати
маршрут руху довжиною
щонайменше 10 км з усіма
поворотами.
Повідомлення бокової мертвої зони видимості
Система попередження бокової
мертвої зони розпізнає та
повідомляє про об’єкти, що
знаходяться по обидві боки
автомобіля в межах зазначеної "мертвої зони" видимості. В разі
виявлення об’єктів, які можуть бути поза зоною видимості внутрішніх чи
зовнішніх дзеркал, система
відображає попередження на
кожному із зовнішніх дзеркал.
Система попереджування про
об’єкти в мертвій зоні використовує
деякі з датчиків розширеної
системи допомоги під час
паркування, розташовані в
передньому та задньому бамперах
з обох боків автомобіля.

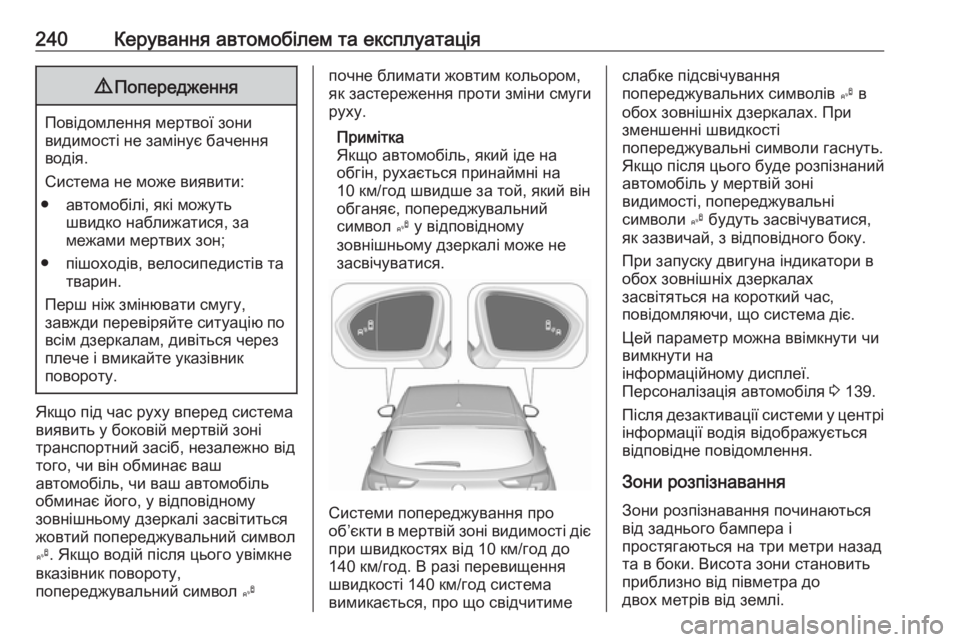

240Керування автомобілем та експлуатація9Попередження
Повідомлення мертвої зони
видимості не замінує бачення
водія.
Система не може виявити:
● автомобілі, які можуть швидко наближатися, за
межами мертвих зон;
● пішоходів, велосипедистів та тварин.
Перш ніж змінювати смугу,
завжди перевіряйте ситуацію по всім дзеркалам, дивіться через
плече і вмикайте указівник
повороту.
Якщо під час руху вперед система
виявить у боковій мертвій зоні
транспортний засіб, незалежно від
того, чи він обминає ваш
автомобіль, чи ваш автомобіль
обминає його, у відповідному
зовнішньому дзеркалі засвітиться
жовтий попереджувальний символ
B . Якщо водій після цього увімкне
вказівник повороту,
попереджувальний символ B
почне блимати жовтим кольором,
як застереження проти зміни смуги
руху.
Примітка
Якщо автомобіль, який іде на
обгін, рухається принаймні на
10 км/год швидше за той, який він
обганяє, попереджувальний
символ B у відповідному
зовнішньому дзеркалі може не
засвічуватися.
Системи попереджування про
об’єкти в мертвій зоні видимості діє
при швидкостях від 10 км/год до
140 км/год. В разі перевищення
швидкості 140 км/год система
вимикається, про що свідчитиме
слабке підсвічування
попереджувальних символів B в
обох зовнішніх дзеркалах. При
зменшенні швидкості
попереджувальні символи гаснуть.
Якщо після цього буде розпізнаний автомобіль у мертвій зоні
видимості, попереджувальні
символи B будуть засвічуватися,
як зазвичай, з відповідного боку.
При запуску двигуна індикатори в
обох зовнішніх дзеркалах
засвітяться на короткий час,
повідомляючи, що система діє.
Цей параметр можна ввімкнути чи
вимкнути на
інформаційному дисплеї.
Персоналізація автомобіля 3 139.
Після дезактивації системи у центрі інформації водія відображується
відповідне повідомлення.
Зони розпізнавання
Зони розпізнавання починаються
від заднього бампера і
простягаються на три метри назад
та в боки. Висота зони становить
приблизно від півметра до
двох метрів від землі.

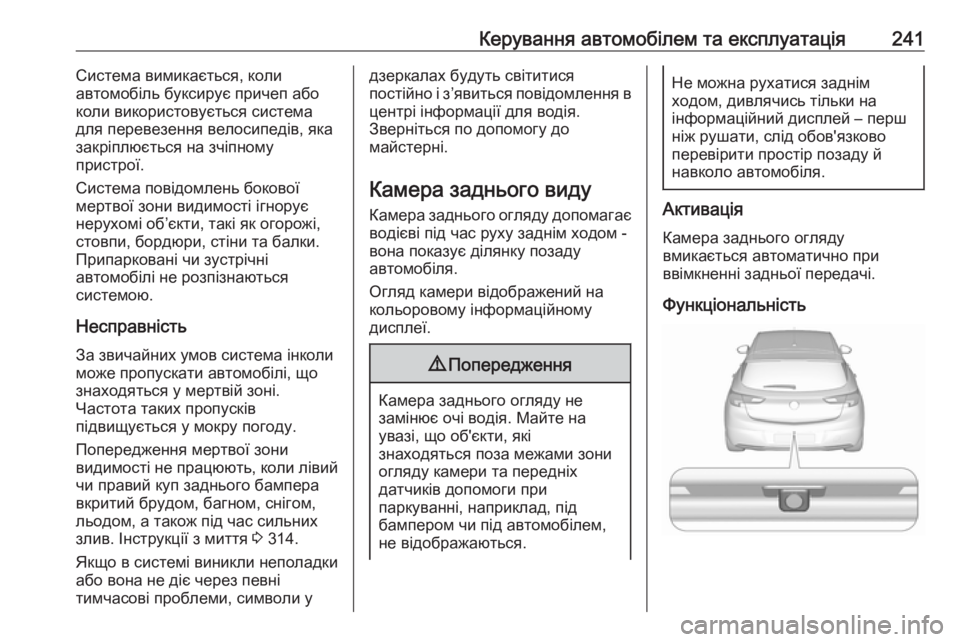

Керування автомобілем та експлуатація241Система вимикається, коли
автомобіль буксирує причеп або
коли використовується система
для перевезення велосипедів, яка
закріплюється на зчіпному
пристрої.
Система повідомлень бокової
мертвої зони видимості ігнорує
нерухомі об’єкти, такі як огорожі,
стовпи, бордюри, стіни та балки.
Припарковані чи зустрічні
автомобілі не розпізнаються
системою.
Несправність
За звичайних умов система інколи
може пропускати автомобілі, що
знаходяться у мертвій зоні.
Частота таких пропусків
підвищується у мокру погоду.
Попередження мертвої зони
видимості не працюють, коли лівий
чи правий куп заднього бампера
вкритий брудом, багном, снігом,
льодом, а також під час сильних
злив. Інструкції з миття 3 314.
Якщо в системі виникли неполадки
або вона не діє через певні
тимчасові проблеми, символи удзеркалах будуть світитися
постійно і з’явиться повідомлення в центрі інформації для водія.
Зверніться по допомогу до
майстерні.
Камера заднього виду
Камера заднього огляду допомагає водієві під час руху заднім ходом -
вона показує ділянку позаду
автомобіля.
Огляд камери відображений на
кольоровому інформаційному
дисплеї.9 Попередження
Камера заднього огляду не
замінює очі водія. Майте на
увазі, що об'єкти, які
знаходяться поза межами зони
огляду камери та передніх
датчиків допомоги при
паркуванні, наприклад, під
бампером чи під автомобілем,
не відображаються.
Не можна рухатися заднім
ходом, дивлячись тільки на
інформаційний дисплей – перш
ніж рушати, слід обов'язково
перевірити простір позаду й
навколо автомобіля.
Активація
Камера заднього огляду
вмикається автоматично при
ввімкненні задньої передачі.
Функціональність

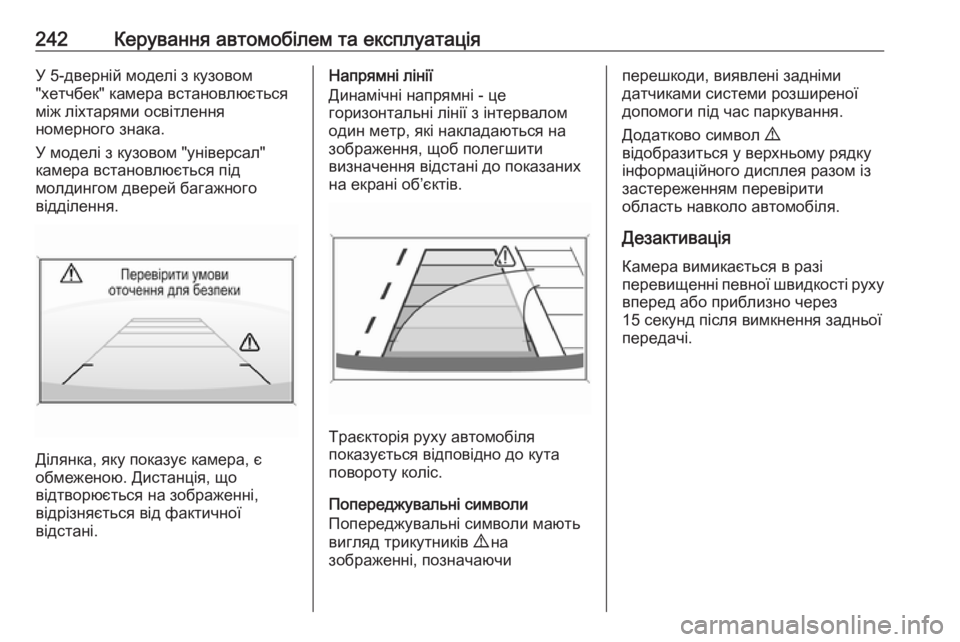

242Керування автомобілем та експлуатаціяУ 5-дверній моделі з кузовом
"хетчбек" камера встановлюється
між ліхтарями освітлення
номерного знака.
У моделі з кузовом "універсал"
камера встановлюється під
молдингом дверей багажного
відділення.
Ділянка, яку показує камера, є
обмеженою. Дистанція, що
відтворюється на зображенні,
відрізняється від фактичної
відстані.
Напрямні лінії
Динамічні напрямні - це
горизонтальні лінії з інтервалом
один метр, які накладаються на
зображення, щоб полегшити
визначення відстані до показаних
на екрані об’єктів.
Траєкторія руху автомобіля
показується відповідно до кута
повороту коліс.
Попереджувальні символи
Попереджувальні символи мають
вигляд трикутників 9 на
зображенні, позначаючи
перешкоди, виявлені задніми
датчиками системи розширеної
допомоги під час паркування.
Додатково символ 9
відобразиться у верхньому рядку
інформаційного дисплея разом із застереженням перевірити
область навколо автомобіля.
Дезактивація
Камера вимикається в разі
перевищенні певної швидкості руху
вперед або приблизно через
15 секунд після вимкнення задньої
передачі.

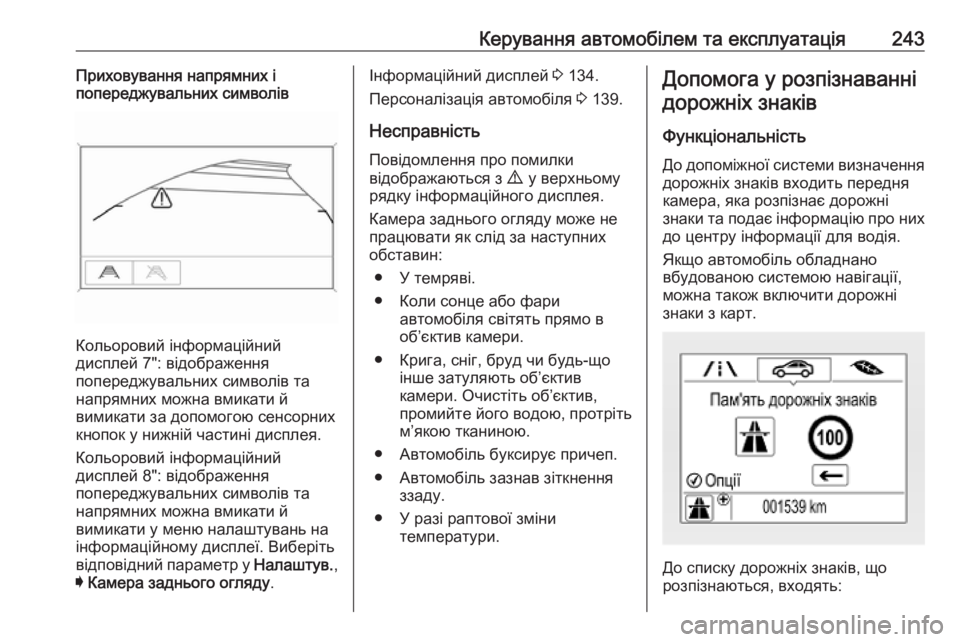

Керування автомобілем та експлуатація243Приховування напрямних і
попереджувальних символів
Кольоровий інформаційний
дисплей 7": відображення
попереджувальних символів та напрямних можна вмикати й
вимикати за допомогою сенсорних
кнопок у нижній частині дисплея.
Кольоровий інформаційний
дисплей 8": відображення
попереджувальних символів та
напрямних можна вмикати й
вимикати у меню налаштувань на
інформаційному дисплеї. Виберіть
відповідний параметр у Налаштув.,
I Камера заднього огляду .
Інформаційний дисплей 3 134.
Персоналізація автомобіля 3 139.
Несправність
Повідомлення про помилки
відображаються з 9 у верхньому
рядку інформаційного дисплея.
Камера заднього огляду може не
працювати як слід за наступних
обставин:
● У темряві.
● Коли сонце або фари автомобіля світять прямо в
об’єктив камери.
● Крига, сніг, бруд чи будь-що інше затуляють об’єктив
камери. Очистіть об’єктив,
промийте його водою, протріть
м’якою тканиною.
● Автомобіль буксирує причеп.
● Автомобіль зазнав зіткнення ззаду.
● У разі раптової зміни температури.Допомога у розпізнаванні
дорожніх знаків
Функціональність
До допоміжної системи визначення дорожніх знаків входить передня
камера, яка розпізнає дорожні
знаки та подає інформацію про них до центру інформації для водія.
Якщо автомобіль обладнано
вбудованою системою навігації,
можна також включити дорожні
знаки з карт.
До списку дорожніх знаків, що
розпізнаються, входять:

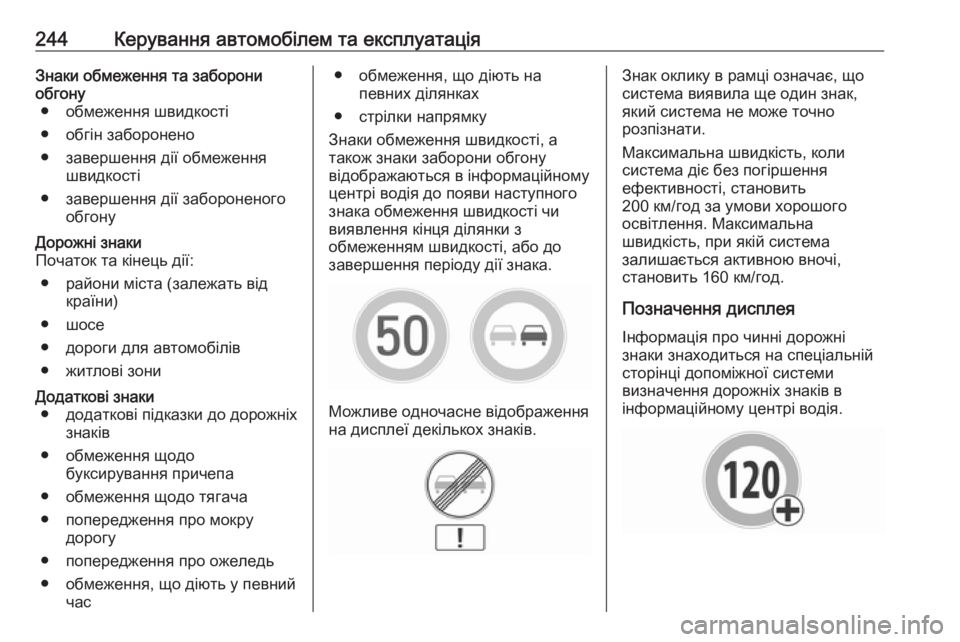

244Керування автомобілем та експлуатаціяЗнаки обмеження та заборони
обгону ● обмеження швидкості
● обгін заборонено
● завершення дії обмеження швидкості
● завершення дії забороненого обгонуДорожні знаки
Початок та кінець дії:
● райони міста (залежать від країни)
● шосе
● дороги для автомобілів
● житлові зониДодаткові знаки ● додаткові підказки до дорожніх знаків
● обмеження щодо буксирування причепа
● обмеження щодо тягача
● попередження про мокру дорогу
● попередження про ожеледь
● обмеження, що діють у певний час● обмеження, що діють напевних ділянках
● стрілки напрямку
Знаки обмеження швидкості, а також знаки заборони обгону
відображаються в інформаційному
центрі водія до появи наступного
знака обмеження швидкості чи
виявлення кінця ділянки з
обмеженням швидкості, або до
завершення періоду дії знака.
Можливе одночасне відображення
на дисплеї декількох знаків.
Знак оклику в рамці означає, що
система виявила ще один знак, який система не може точно
розпізнати.
Максимальна швидкість, коли
система діє без погіршення
ефективності, становить
200 км/год за умови хорошого
освітлення. Максимальна
швидкість, при якій система
залишається активною вночі,
становить 160 км/год.
Позначення дисплея Інформація про чинні дорожні
знаки знаходиться на спеціальній
сторінці допоміжної системи
визначення дорожніх знаків в
інформаційному центрі водія.

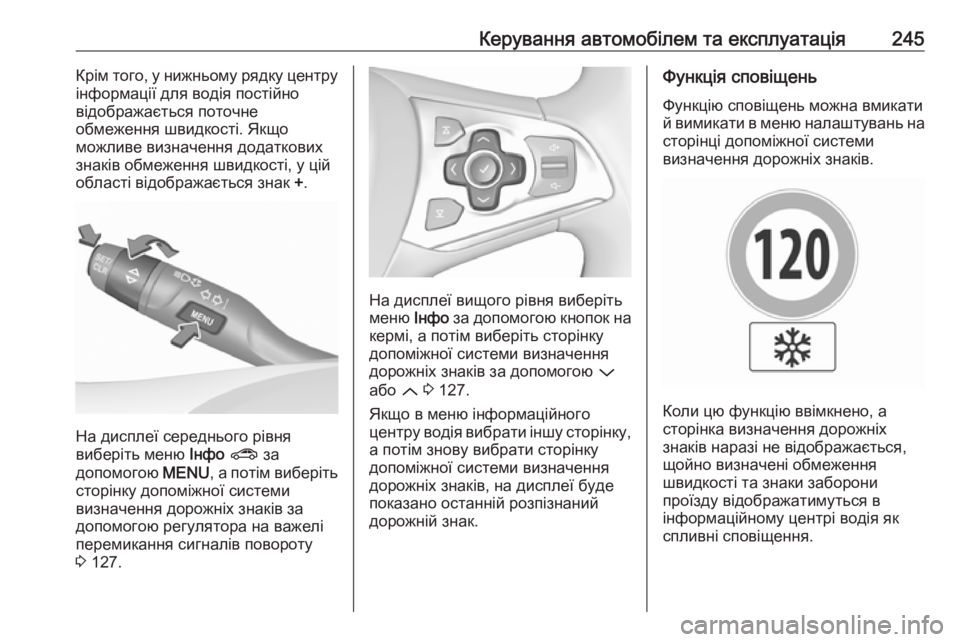

Керування автомобілем та експлуатація245Крім того, у нижньому рядку центру
інформації для водія постійно
відображається поточне
обмеження швидкості. Якщо
можливе визначення додаткових
знаків обмеження швидкості, у цій
області відображається знак +.
На дисплеї середнього рівня
виберіть меню Інфо ? за
допомогою MENU, а потім виберіть
сторінку допоміжної системи
визначення дорожніх знаків за
допомогою регулятора на важелі перемикання сигналів повороту
3 127.
На дисплеї вищого рівня виберіть
меню Інфо за допомогою кнопок на
кермі, а потім виберіть сторінку
допоміжної системи визначення
дорожніх знаків за допомогою P
або Q 3 127.
Якщо в меню інформаційного
центру водія вибрати іншу сторінку, а потім знову вибрати сторінку
допоміжної системи визначення
дорожніх знаків, на дисплеї буде
показано останній розпізнаний
дорожній знак.
Функція сповіщень
Функцію сповіщень можна вмикати
й вимикати в меню налаштувань на
сторінці допоміжної системи
визначення дорожніх знаків.
Коли цю функцію ввімкнено, а
сторінка визначення дорожніх
знаків наразі не відображається,
щойно визначені обмеження
швидкості та знаки заборони
проїзду відображатимуться в
інформаційному центрі водія як
спливні сповіщення.

246Керування автомобілем та експлуатація
Натисніть SET/CLR на важелі
перемикання сигналів, коли на дисплеї середнього рівня
відображається сторінка
допоміжної системи визначення
дорожніх знаків.Виберіть Alerts ON (Попередження
увімкнено) або Alerts OFF
(Попередження вимкнено)
поворотом регулятора і натисніть
SET/CLR .
Натисніть q на панелі засобів
керування на кермі, коли на дисплеї
вищого рівня відображається
сторінка допоміжної системи
визначення дорожніх знаків.Щоб увімкнути функцію сповіщень,
встановіть позначку J, а щоб
вимкнути її, зніміть позначку I за
допомогою кнопки 9.
Сповіщення з’являються в
інформаційному центрі водія
приблизно на вісім секунд.
Скидання системи Вміст екрана дорожніх знаків
можна очистити в меню
налаштувань на сторінці
допоміжної системи визначення
дорожніх знаків, вибравши
Скинути . Після цього потрібно
підтвердити вибір, натиснувши

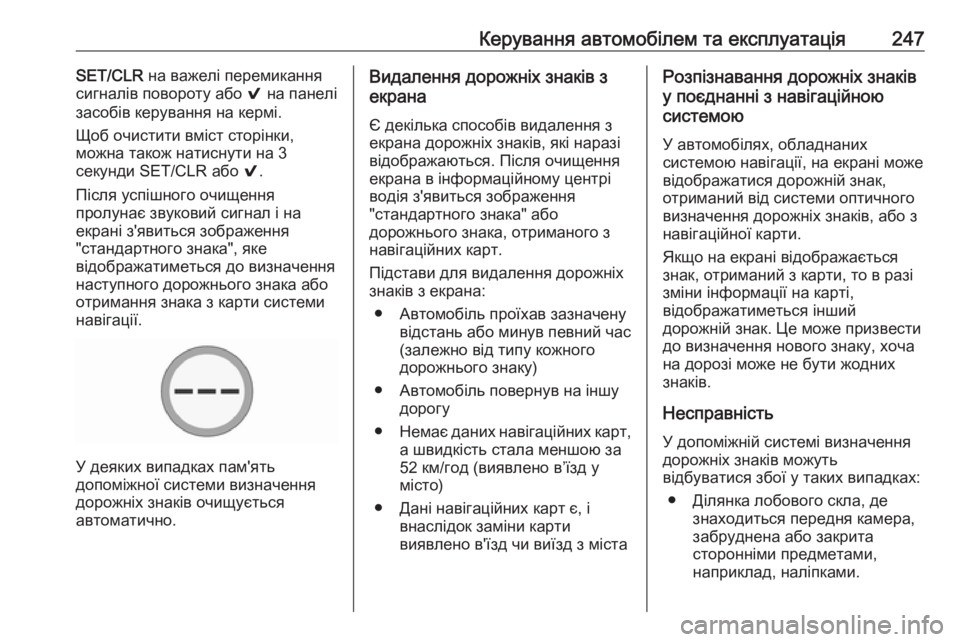

Керування автомобілем та експлуатація247SET/CLR на важелі перемикання
сигналів повороту або 9 на панелі
засобів керування на кермі.
Щоб очистити вміст сторінки,
можна також натиснути на 3
секунди SET/CLR або 9.
Після успішного очищення
пролунає звуковий сигнал і на
екрані з'явиться зображення
"стандартного знака", яке
відображатиметься до визначення наступного дорожнього знака або
отримання знака з карти системи
навігації.
У деяких випадках пам'ять
допоміжної системи визначення
дорожніх знаків очищується
автоматично.
Видалення дорожніх знаків з
екрана
Є декілька способів видалення з
екрана дорожніх знаків, які наразі
відображаються. Після очищення
екрана в інформаційному центрі
водія з'явиться зображення
"стандартного знака" або
дорожнього знака, отриманого з
навігаційних карт.
Підстави для видалення дорожніх
знаків з екрана:
● Автомобіль проїхав зазначену відстань або минув певний час
(залежно від типу кожного
дорожнього знаку)
● Автомобіль повернув на іншу дорогу
● Немає даних навігаційних карт,
а швидкість стала меншою за52 км/год (виявлено в’їзд у
місто)
● Дані навігаційних карт є, і внаслідок заміни карти
виявлено в'їзд чи виїзд з містаРозпізнавання дорожніх знаків
у поєднанні з навігаційною
системою
У автомобілях, обладнаних
системою навігації, на екрані може
відображатися дорожній знак,
отриманий від системи оптичного
визначення дорожніх знаків, або з
навігаційної карти.
Якщо на екрані відображається
знак, отриманий з карти, то в разі зміни інформації на карті,
відображатиметься інший
дорожній знак. Це може призвести
до визначення нового знаку, хоча
на дорозі може не бути жодних
знаків.
Несправність
У допоміжній системі визначення
дорожніх знаків можуть
відбуватися збої у таких випадках:
● Ділянка лобового скла, де знаходиться передня камера,
забруднена або закрита
сторонніми предметами,
наприклад, наліпками.

248Керування автомобілем та експлуатація● Дорожні знаки повністю чичастково закриті або їх важко
розпізнати.
● За поганих погодних умов, наприклад під час сильного
дощу, снігопаду, перебування
під прямим сонячним світлом
або в тіні.
● Дорожні знаки неправильно встановлені або пошкоджені.
● Дорожні знаки не відповідають Віденській конвенції про
дорожні знаки.
● Картографічні дані навігаційної
системи застаріли.Обережно
Система призначена допомогти
водієві у визначеному діапазоні
швидкості розпізнавати певні
дорожні знаки. Звертайте увагу
на дорожні знаки, які не
відображає система.
Система розпізнає лише умовні
дорожні знаки, які можуть
указувати на обмеження
швидкості чи завершення дії
обмеження.
Не покладайтеся виключно на
цю спеціальну функцію, оскільки ви наражаєтеся на ризик під часкерування.
Завжди керуйте автомобілем на швидкості, що відповідає
дорожнім умовам.
Використання водієм будь-яких
допоміжних систем не звільняє
його від повної відповідальності
за керування автомобілем.
Система утримання смуги
руху
Система утримання смуги руху
призначена для запобігання
аваріям внаслідок випадкового
виїзду за межі смуги руху. Передня камера слідкує за дорожньої
розміткою вздовж смуги, якою
рухається автомобіль. Якщо
автомобіль наближається до лінії
дорожньої розмітки, кермо трохи
обертається, щоб повернути
автомобіль на смугу. Якщо система
недостатньо повернула кермо,
поверніть кермо в тому самому
напрямку. Якщо потрібно змінити
смугу руху, злегка поверніть кермо
в протилежному напрямку.
Коли автомобіль значно перетинає лінію дорожньої розмітки, система
утримання смуги руху видає
візуальне й звукове попередження.
Випадковим вважається виїзд за
межі смуги руху за таких умов
● вказівник повороту не ввімкнено
● вказівник повороту ввімкнено в
напрямку, протилежному до
дійсного напрямку виїзду зі
смуги
● не виконано гальмування
● не виконано прискорення
● активне керування кермом не здійснюється.
Примітка
У разі виявлення нечіткої
дорожньої розмітки, наприклад, в
зонах будівництва, система
вимикається.
