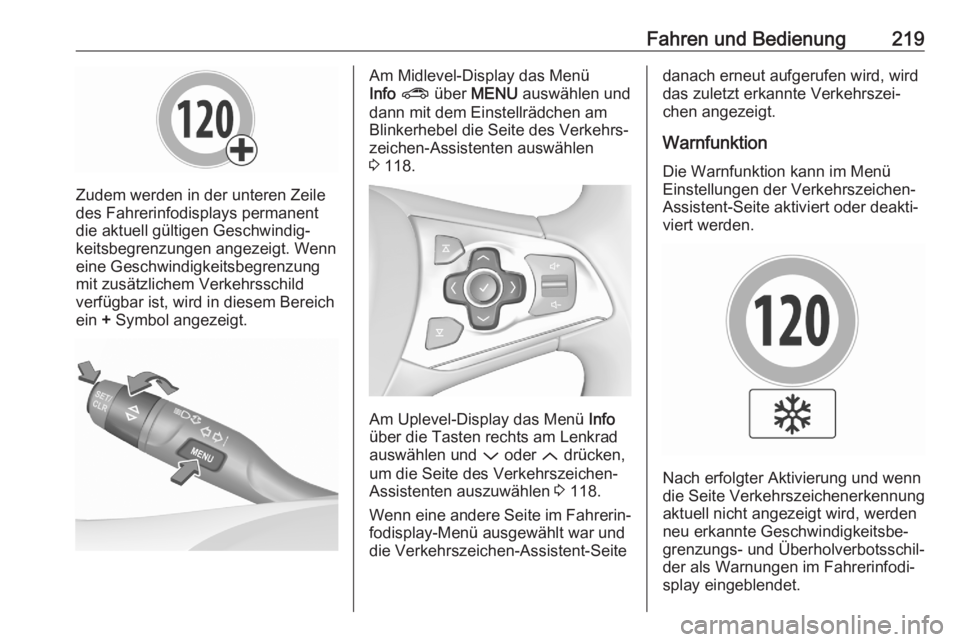

Fahren und Bedienung219
Zudem werden in der unteren Zeile
des Fahrerinfodisplays permanent
die aktuell gültigen Geschwindig‐
keitsbegrenzungen angezeigt. Wenn
eine Geschwindigkeitsbegrenzung
mit zusätzlichem Verkehrsschild
verfügbar ist, wird in diesem Bereich ein + Symbol angezeigt.
Am Midlevel-Display das Menü
Info ? über MENU auswählen und
dann mit dem Einstellrädchen am
Blinkerhebel die Seite des Verkehrs‐
zeichen-Assistenten auswählen
3 118.
Am Uplevel-Display das Menü Info
über die Tasten rechts am Lenkrad
auswählen und P oder Q drücken,
um die Seite des Verkehrszeichen-
Assistenten auszuwählen 3 118.
Wenn eine andere Seite im Fahrerin‐
fodisplay-Menü ausgewählt war und
die Verkehrszeichen-Assistent-Seite
danach erneut aufgerufen wird, wird
das zuletzt erkannte Verkehrszei‐
chen angezeigt.
Warnfunktion
Die Warnfunktion kann im Menü
Einstellungen der Verkehrszeichen-
Assistent-Seite aktiviert oder deakti‐
viert werden.
Nach erfolgter Aktivierung und wenn
die Seite Verkehrszeichenerkennung
aktuell nicht angezeigt wird, werden
neu erkannte Geschwindigkeitsbe‐
grenzungs- und Überholverbotsschil‐
der als Warnungen im Fahrerinfodi‐
splay eingeblendet.

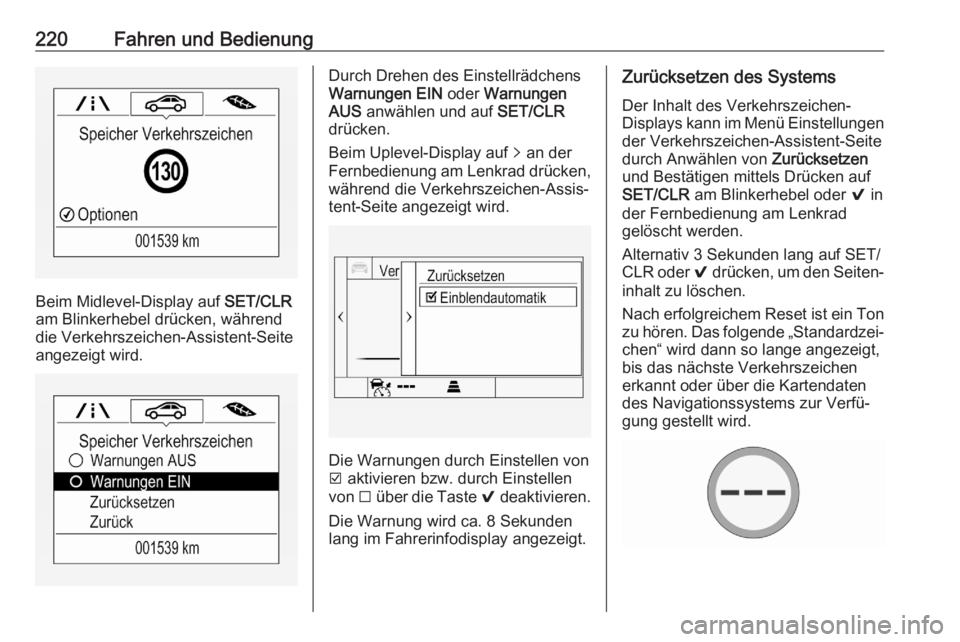

220Fahren und Bedienung
Beim Midlevel-Display auf SET/CLR
am Blinkerhebel drücken, während
die Verkehrszeichen-Assistent-Seite
angezeigt wird.
Durch Drehen des Einstellrädchens
Warnungen EIN oder Warnungen
AUS anwählen und auf SET/CLR
drücken.
Beim Uplevel-Display auf q an der
Fernbedienung am Lenkrad drücken,
während die Verkehrszeichen-Assis‐
tent-Seite angezeigt wird.
Die Warnungen durch Einstellen von
J aktivieren bzw. durch Einstellen
von I über die Taste 9 deaktivieren.
Die Warnung wird ca. 8 Sekunden
lang im Fahrerinfodisplay angezeigt.
Zurücksetzen des Systems
Der Inhalt des Verkehrszeichen-
Displays kann im Menü Einstellungen der Verkehrszeichen-Assistent-Seite
durch Anwählen von Zurücksetzen
und Bestätigen mittels Drücken auf SET/CLR am Blinkerhebel oder 9 in
der Fernbedienung am Lenkrad gelöscht werden.
Alternativ 3 Sekunden lang auf SET/
CLR oder 9 drücken, um den Seiten‐
inhalt zu löschen.
Nach erfolgreichem Reset ist ein Ton zu hören. Das folgende „Standardzei‐
chen“ wird dann so lange angezeigt,
bis das nächste Verkehrszeichen erkannt oder über die Kartendaten
des Navigationssystems zur Verfü‐
gung gestellt wird.

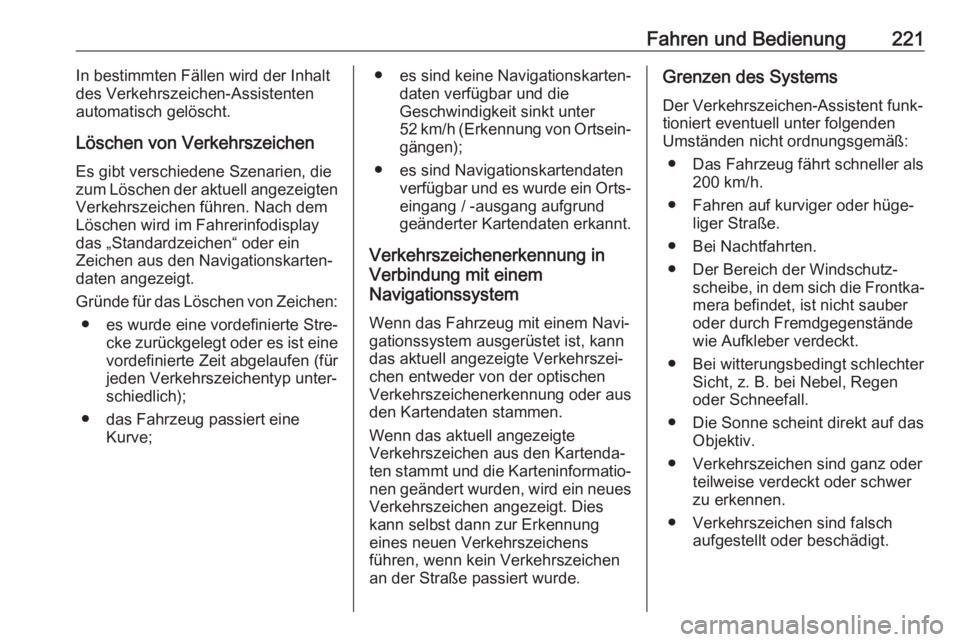

Fahren und Bedienung221In bestimmten Fällen wird der Inhalt
des Verkehrszeichen-Assistenten
automatisch gelöscht.
Löschen von Verkehrszeichen
Es gibt verschiedene Szenarien, die
zum Löschen der aktuell angezeigten Verkehrszeichen führen. Nach demLöschen wird im Fahrerinfodisplay
das „Standardzeichen“ oder ein
Zeichen aus den Navigationskarten‐ daten angezeigt.
Gründe für das Löschen von Zeichen: ● es wurde eine vordefinierte Stre‐ cke zurückgelegt oder es ist eine
vordefinierte Zeit abgelaufen (für jeden Verkehrszeichentyp unter‐
schiedlich);
● das Fahrzeug passiert eine Kurve;● es sind keine Navigationskarten‐daten verfügbar und die
Geschwindigkeit sinkt unter
52 km/h (Erkennung von Ortsein‐ gängen);
● es sind Navigationskartendaten verfügbar und es wurde ein Orts‐
eingang / -ausgang aufgrund
geänderter Kartendaten erkannt.
Verkehrszeichenerkennung in
Verbindung mit einem
Navigationssystem
Wenn das Fahrzeug mit einem Navi‐
gationssystem ausgerüstet ist, kann
das aktuell angezeigte Verkehrszei‐
chen entweder von der optischen
Verkehrszeichenerkennung oder aus
den Kartendaten stammen.
Wenn das aktuell angezeigte
Verkehrszeichen aus den Kartenda‐
ten stammt und die Karteninformatio‐ nen geändert wurden, wird ein neues
Verkehrszeichen angezeigt. Dies
kann selbst dann zur Erkennung
eines neuen Verkehrszeichens
führen, wenn kein Verkehrszeichen
an der Straße passiert wurde.Grenzen des Systems
Der Verkehrszeichen-Assistent funk‐
tioniert eventuell unter folgenden
Umständen nicht ordnungsgemäß:
● Das Fahrzeug fährt schneller als 200 km/h.
● Fahren auf kurviger oder hüge‐ liger Straße.
● Bei Nachtfahrten.
● Der Bereich der Windschutz‐ scheibe, in dem sich die Frontka‐
mera befindet, ist nicht sauber
oder durch Fremdgegenstände wie Aufkleber verdeckt.
● Bei witterungsbedingt schlechter Sicht, z. B. bei Nebel, Regen
oder Schneefall.
● Die Sonne scheint direkt auf das Objektiv.
● Verkehrszeichen sind ganz oder teilweise verdeckt oder schwer
zu erkennen.
● Verkehrszeichen sind falsch aufgestellt oder beschädigt.

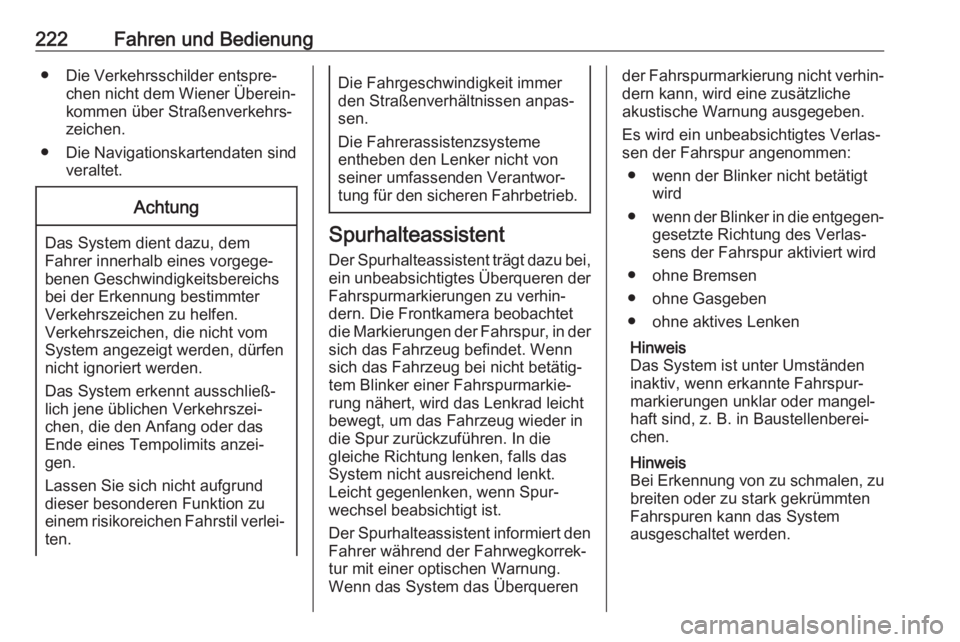

222Fahren und Bedienung● Die Verkehrsschilder entspre‐chen nicht dem Wiener Überein‐
kommen über Straßenverkehrs‐ zeichen.
● Die Navigationskartendaten sind veraltet.Achtung
Das System dient dazu, dem
Fahrer innerhalb eines vorgege‐
benen Geschwindigkeitsbereichs
bei der Erkennung bestimmter
Verkehrszeichen zu helfen.
Verkehrszeichen, die nicht vom
System angezeigt werden, dürfen
nicht ignoriert werden.
Das System erkennt ausschließ‐
lich jene üblichen Verkehrszei‐
chen, die den Anfang oder das
Ende eines Tempolimits anzei‐
gen.
Lassen Sie sich nicht aufgrund
dieser besonderen Funktion zu
einem risikoreichen Fahrstil verlei‐ ten.
Die Fahrgeschwindigkeit immer
den Straßenverhältnissen anpas‐
sen.
Die Fahrerassistenzsysteme
entheben den Lenker nicht von seiner umfassenden Verantwor‐
tung für den sicheren Fahrbetrieb.
Spurhalteassistent
Der Spurhalteassistent trägt dazu bei, ein unbeabsichtigtes Überqueren derFahrspurmarkierungen zu verhin‐
dern. Die Frontkamera beobachtet
die Markierungen der Fahrspur, in der
sich das Fahrzeug befindet. Wenn
sich das Fahrzeug bei nicht betätig‐
tem Blinker einer Fahrspurmarkie‐
rung nähert, wird das Lenkrad leicht
bewegt, um das Fahrzeug wieder in
die Spur zurückzuführen. In die
gleiche Richtung lenken, falls das
System nicht ausreichend lenkt.
Leicht gegenlenken, wenn Spur‐
wechsel beabsichtigt ist.
Der Spurhalteassistent informiert den Fahrer während der Fahrwegkorrek‐
tur mit einer optischen Warnung.
Wenn das System das Überqueren
der Fahrspurmarkierung nicht verhin‐
dern kann, wird eine zusätzliche
akustische Warnung ausgegeben.
Es wird ein unbeabsichtigtes Verlas‐
sen der Fahrspur angenommen:
● wenn der Blinker nicht betätigt wird
● wenn der Blinker in die entgegen‐
gesetzte Richtung des Verlas‐
sens der Fahrspur aktiviert wird
● ohne Bremsen
● ohne Gasgeben
● ohne aktives Lenken
Hinweis
Das System ist unter Umständen
inaktiv, wenn erkannte Fahrspur‐
markierungen unklar oder mangel‐
haft sind, z. B. in Baustellenberei‐
chen.
Hinweis
Bei Erkennung von zu schmalen, zu
breiten oder zu stark gekrümmten
Fahrspuren kann das System
ausgeschaltet werden.

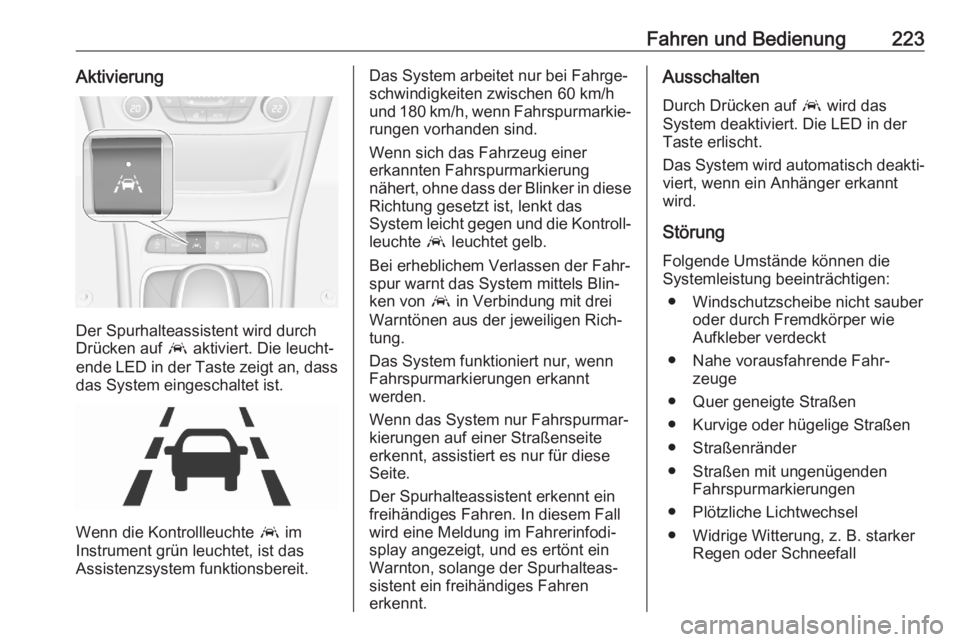

Fahren und Bedienung223Aktivierung
Der Spurhalteassistent wird durch
Drücken auf a aktiviert. Die leucht‐
ende LED in der Taste zeigt an, dass
das System eingeschaltet ist.
Wenn die Kontrollleuchte a im
Instrument grün leuchtet, ist das
Assistenzsystem funktionsbereit.
Das System arbeitet nur bei Fahrge‐
schwindigkeiten zwischen 60 km/h
und 180 km/h, wenn Fahrspurmarkie‐ rungen vorhanden sind.
Wenn sich das Fahrzeug einer
erkannten Fahrspurmarkierung
nähert, ohne dass der Blinker in diese
Richtung gesetzt ist, lenkt das
System leicht gegen und die Kontroll‐
leuchte a leuchtet gelb.
Bei erheblichem Verlassen der Fahr‐
spur warnt das System mittels Blin‐
ken von a in Verbindung mit drei
Warntönen aus der jeweiligen Rich‐
tung.
Das System funktioniert nur, wenn
Fahrspurmarkierungen erkannt
werden.
Wenn das System nur Fahrspurmar‐ kierungen auf einer Straßenseite
erkennt, assistiert es nur für diese
Seite.
Der Spurhalteassistent erkennt ein
freihändiges Fahren. In diesem Fall
wird eine Meldung im Fahrerinfodi‐
splay angezeigt, und es ertönt ein
Warnton, solange der Spurhalteas‐
sistent ein freihändiges Fahren
erkennt.Ausschalten
Durch Drücken auf a wird das
System deaktiviert. Die LED in der
Taste erlischt.
Das System wird automatisch deakti‐
viert, wenn ein Anhänger erkannt
wird.
Störung Folgende Umstände können die
Systemleistung beeinträchtigen:
● Windschutzscheibe nicht sauber oder durch Fremdkörper wieAufkleber verdeckt
● Nahe vorausfahrende Fahr‐ zeuge
● Quer geneigte Straßen
● Kurvige oder hügelige Straßen
● Straßenränder
● Straßen mit ungenügenden Fahrspurmarkierungen
● Plötzliche Lichtwechsel
● Widrige Witterung, z. B. starker Regen oder Schneefall

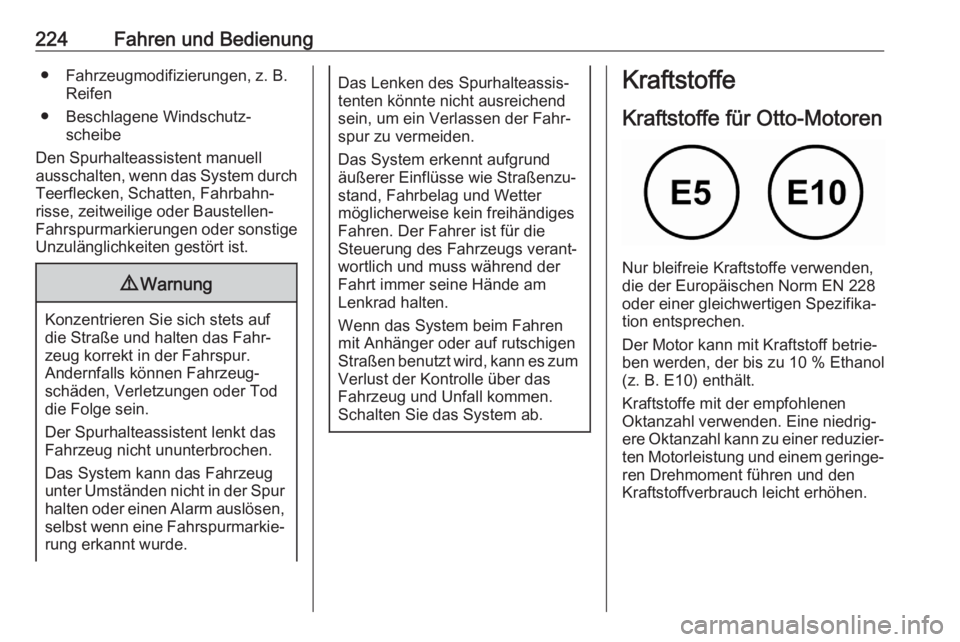

224Fahren und Bedienung● Fahrzeugmodifizierungen, z. B.Reifen
● Beschlagene Windschutz‐ scheibe
Den Spurhalteassistent manuell
ausschalten, wenn das System durch Teerflecken, Schatten, Fahrbahn‐
risse, zeitweilige oder Baustellen- Fahrspurmarkierungen oder sonstige
Unzulänglichkeiten gestört ist.9 Warnung
Konzentrieren Sie sich stets auf
die Straße und halten das Fahr‐
zeug korrekt in der Fahrspur.
Andernfalls können Fahrzeug‐
schäden, Verletzungen oder Tod
die Folge sein.
Der Spurhalteassistent lenkt das
Fahrzeug nicht ununterbrochen.
Das System kann das Fahrzeug
unter Umständen nicht in der Spur halten oder einen Alarm auslösen,
selbst wenn eine Fahrspurmarkie‐ rung erkannt wurde.
Das Lenken des Spurhalteassis‐
tenten könnte nicht ausreichend
sein, um ein Verlassen der Fahr‐
spur zu vermeiden.
Das System erkennt aufgrund
äußerer Einflüsse wie Straßenzu‐
stand, Fahrbelag und Wetter
möglicherweise kein freihändiges
Fahren. Der Fahrer ist für die
Steuerung des Fahrzeugs verant‐
wortlich und muss während der
Fahrt immer seine Hände am
Lenkrad halten.
Wenn das System beim Fahren
mit Anhänger oder auf rutschigen
Straßen benutzt wird, kann es zum Verlust der Kontrolle über das
Fahrzeug und Unfall kommen.
Schalten Sie das System ab.Kraftstoffe
Kraftstoffe für Otto-Motoren
Nur bleifreie Kraftstoffe verwenden,
die der Europäischen Norm EN 228
oder einer gleichwertigen Spezifika‐
tion entsprechen.
Der Motor kann mit Kraftstoff betrie‐
ben werden, der bis zu 10 % Ethanol
(z. B. E10) enthält.
Kraftstoffe mit der empfohlenen
Oktanzahl verwenden. Eine niedrig‐
ere Oktanzahl kann zu einer reduzier‐
ten Motorleistung und einem geringe‐ ren Drehmoment führen und den
Kraftstoffverbrauch leicht erhöhen.

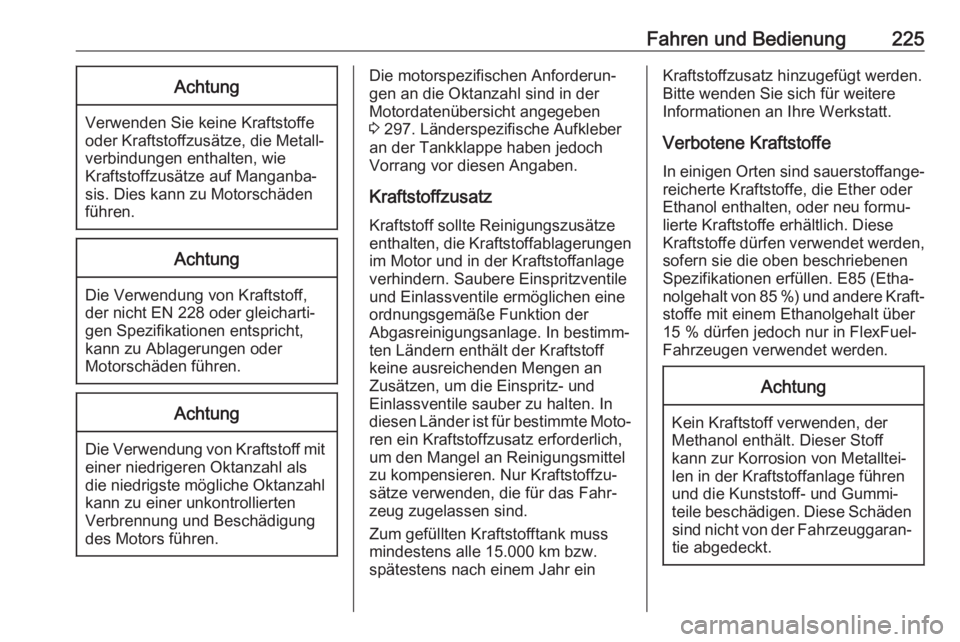

Fahren und Bedienung225Achtung
Verwenden Sie keine Kraftstoffe
oder Kraftstoffzusätze, die Metall‐
verbindungen enthalten, wie
Kraftstoffzusätze auf Manganba‐
sis. Dies kann zu Motorschäden führen.
Achtung
Die Verwendung von Kraftstoff,
der nicht EN 228 oder gleicharti‐
gen Spezifikationen entspricht,
kann zu Ablagerungen oder
Motorschäden führen.
Achtung
Die Verwendung von Kraftstoff mit einer niedrigeren Oktanzahl als
die niedrigste mögliche Oktanzahl
kann zu einer unkontrollierten
Verbrennung und Beschädigung
des Motors führen.
Die motorspezifischen Anforderun‐
gen an die Oktanzahl sind in der
Motordatenübersicht angegeben
3 297. Länderspezifische Aufkleber
an der Tankklappe haben jedoch
Vorrang vor diesen Angaben.
Kraftstoffzusatz
Kraftstoff sollte Reinigungszusätze
enthalten, die Kraftstoffablagerungen im Motor und in der Kraftstoffanlage
verhindern. Saubere Einspritzventile
und Einlassventile ermöglichen eine
ordnungsgemäße Funktion der
Abgasreinigungsanlage. In bestimm‐ ten Ländern enthält der Kraftstoff
keine ausreichenden Mengen an
Zusätzen, um die Einspritz- und
Einlassventile sauber zu halten. In
diesen Länder ist für bestimmte Moto‐
ren ein Kraftstoffzusatz erforderlich,
um den Mangel an Reinigungsmittel
zu kompensieren. Nur Kraftstoffzu‐
sätze verwenden, die für das Fahr‐
zeug zugelassen sind.
Zum gefüllten Kraftstofftank muss
mindestens alle 15.000 km bzw.
spätestens nach einem Jahr einKraftstoffzusatz hinzugefügt werden.
Bitte wenden Sie sich für weitere
Informationen an Ihre Werkstatt.
Verbotene Kraftstoffe
In einigen Orten sind sauerstoffange‐ reicherte Kraftstoffe, die Ether oder
Ethanol enthalten, oder neu formu‐
lierte Kraftstoffe erhältlich. Diese
Kraftstoffe dürfen verwendet werden,
sofern sie die oben beschriebenen
Spezifikationen erfüllen. E85 (Etha‐
nolgehalt von 85 %) und andere Kraft‐ stoffe mit einem Ethanolgehalt über
15 % dürfen jedoch nur in FlexFuel-
Fahrzeugen verwendet werden.Achtung
Kein Kraftstoff verwenden, der
Methanol enthält. Dieser Stoff
kann zur Korrosion von Metalltei‐ len in der Kraftstoffanlage führenund die Kunststoff- und Gummi‐teile beschädigen. Diese Schäden sind nicht von der Fahrzeuggaran‐tie abgedeckt.

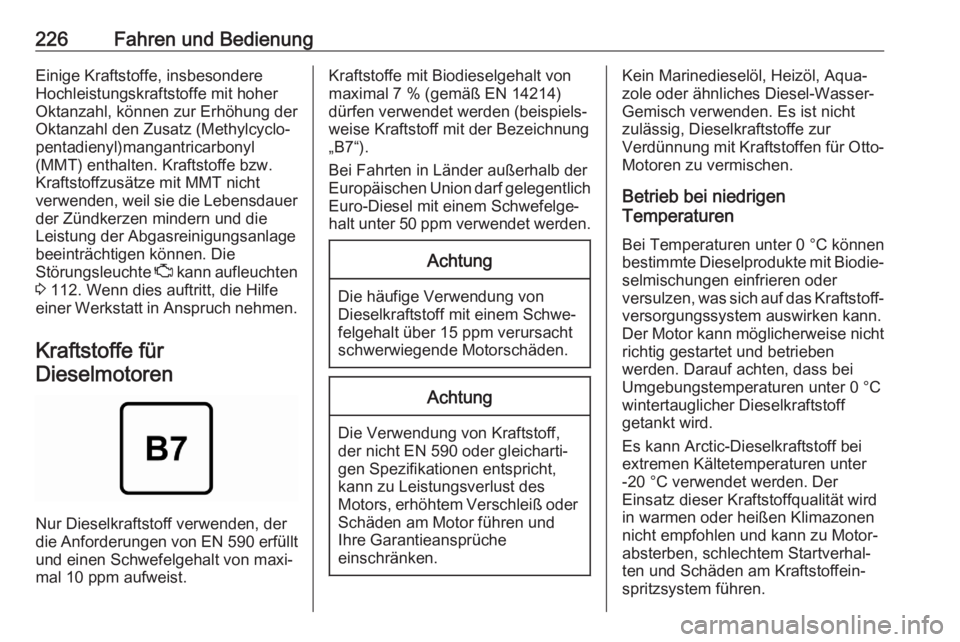

226Fahren und BedienungEinige Kraftstoffe, insbesondere
Hochleistungskraftstoffe mit hoher
Oktanzahl, können zur Erhöhung der Oktanzahl den Zusatz (Methylcyclo‐pentadienyl)mangantricarbonyl
(MMT) enthalten. Kraftstoffe bzw.
Kraftstoffzusätze mit MMT nicht
verwenden, weil sie die Lebensdauer
der Zündkerzen mindern und die
Leistung der Abgasreinigungsanlage
beeinträchtigen können. Die
Störungsleuchte Z kann aufleuchten
3 112. Wenn dies auftritt, die Hilfe
einer Werkstatt in Anspruch nehmen.
Kraftstoffe für
Dieselmotoren
Nur Dieselkraftstoff verwenden, der
die Anforderungen von EN 590 erfüllt
und einen Schwefelgehalt von maxi‐
mal 10 ppm aufweist.
Kraftstoffe mit Biodieselgehalt von
maximal 7 % (gemäß EN 14214)
dürfen verwendet werden (beispiels‐
weise Kraftstoff mit der Bezeichnung
„B7“).
Bei Fahrten in Länder außerhalb der
Europäischen Union darf gelegentlich Euro-Diesel mit einem Schwefelge‐
halt unter 50 ppm verwendet werden.Achtung
Die häufige Verwendung von
Dieselkraftstoff mit einem Schwe‐ felgehalt über 15 ppm verursacht
schwerwiegende Motorschäden.
Achtung
Die Verwendung von Kraftstoff,
der nicht EN 590 oder gleicharti‐
gen Spezifikationen entspricht,
kann zu Leistungsverlust des
Motors, erhöhtem Verschleiß oder
Schäden am Motor führen und
Ihre Garantieansprüche
einschränken.
Kein Marinedieselöl, Heizöl, Aqua‐
zole oder ähnliches Diesel-Wasser-
Gemisch verwenden. Es ist nicht
zulässig, Dieselkraftstoffe zur
Verdünnung mit Kraftstoffen für Otto-
Motoren zu vermischen.
Betrieb bei niedrigen
Temperaturen
Bei Temperaturen unter 0 °C können
bestimmte Dieselprodukte mit Biodie‐ selmischungen einfrieren oder
versulzen, was sich auf das Kraftstoff‐
versorgungssystem auswirken kann. Der Motor kann möglicherweise nicht
richtig gestartet und betrieben
werden. Darauf achten, dass bei
Umgebungstemperaturen unter 0 °C
wintertauglicher Dieselkraftstoff
getankt wird.
Es kann Arctic-Dieselkraftstoff bei
extremen Kältetemperaturen unter
-20 °C verwendet werden. Der
Einsatz dieser Kraftstoffqualität wird
in warmen oder heißen Klimazonen
nicht empfohlen und kann zu Motor‐
absterben, schlechtem Startverhal‐
ten und Schäden am Kraftstoffein‐
spritzsystem führen.

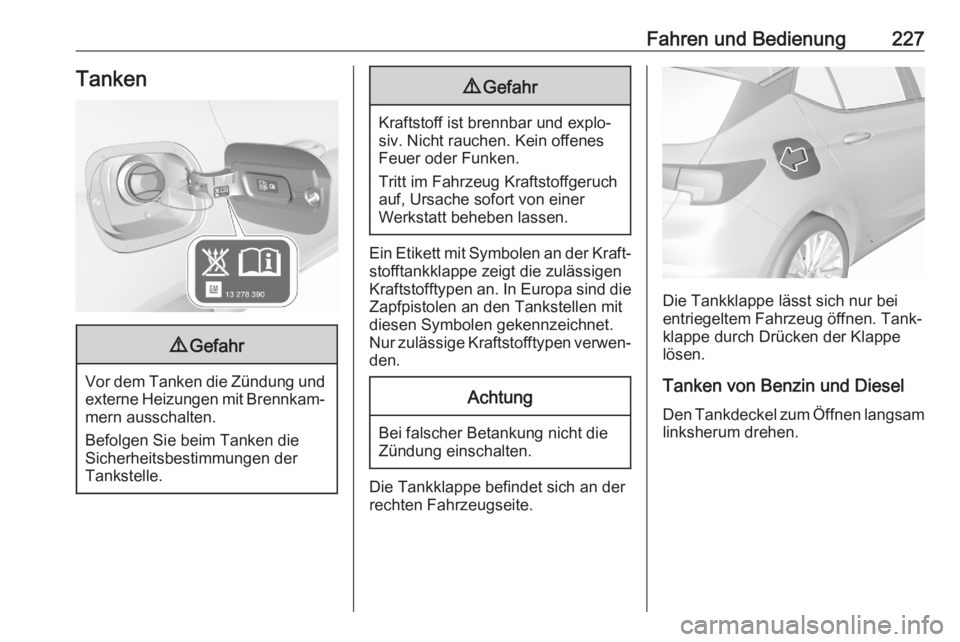

Fahren und Bedienung227Tanken9Gefahr
Vor dem Tanken die Zündung und
externe Heizungen mit Brennkam‐mern ausschalten.
Befolgen Sie beim Tanken die
Sicherheitsbestimmungen der
Tankstelle.
9 Gefahr
Kraftstoff ist brennbar und explo‐
siv. Nicht rauchen. Kein offenes
Feuer oder Funken.
Tritt im Fahrzeug Kraftstoffgeruch
auf, Ursache sofort von einer
Werkstatt beheben lassen.
Ein Etikett mit Symbolen an der Kraft‐
stofftankklappe zeigt die zulässigen
Kraftstofftypen an. In Europa sind die Zapfpistolen an den Tankstellen mit
diesen Symbolen gekennzeichnet. Nur zulässige Kraftstofftypen verwen‐
den.
Achtung
Bei falscher Betankung nicht die
Zündung einschalten.
Die Tankklappe befindet sich an der
rechten Fahrzeugseite.
Die Tankklappe lässt sich nur bei entriegeltem Fahrzeug öffnen. Tank‐
klappe durch Drücken der Klappe
lösen.
Tanken von Benzin und Diesel
Den Tankdeckel zum Öffnen langsam
linksherum drehen.

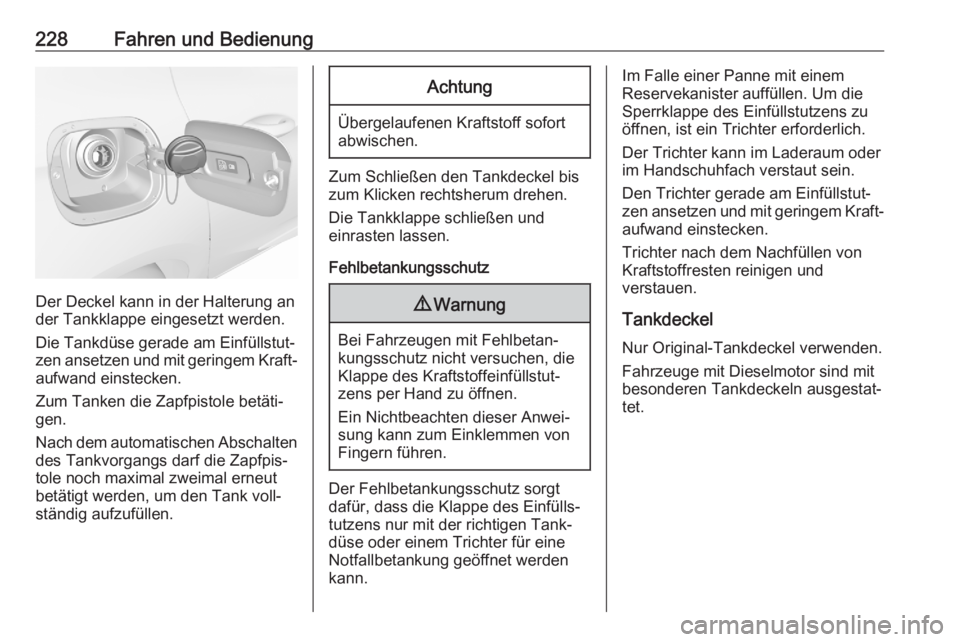

228Fahren und Bedienung
Der Deckel kann in der Halterung an
der Tankklappe eingesetzt werden.
Die Tankdüse gerade am Einfüllstut‐
zen ansetzen und mit geringem Kraft‐
aufwand einstecken.
Zum Tanken die Zapfpistole betäti‐
gen.
Nach dem automatischen Abschalten
des Tankvorgangs darf die Zapfpis‐ tole noch maximal zweimal erneut
betätigt werden, um den Tank voll‐
ständig aufzufüllen.
Achtung
Übergelaufenen Kraftstoff sofort abwischen.
Zum Schließen den Tankdeckel bis
zum Klicken rechtsherum drehen.
Die Tankklappe schließen und
einrasten lassen.
Fehlbetankungsschutz
9 Warnung
Bei Fahrzeugen mit Fehlbetan‐
kungsschutz nicht versuchen, die Klappe des Kraftstoffeinfüllstut‐
zens per Hand zu öffnen.
Ein Nichtbeachten dieser Anwei‐
sung kann zum Einklemmen von
Fingern führen.
Der Fehlbetankungsschutz sorgt
dafür, dass die Klappe des Einfülls‐
tutzens nur mit der richtigen Tank‐
düse oder einem Trichter für eine
Notfallbetankung geöffnet werden
kann.
Im Falle einer Panne mit einem
Reservekanister auffüllen. Um die
Sperrklappe des Einfüllstutzens zu
öffnen, ist ein Trichter erforderlich.
Der Trichter kann im Laderaum oder
im Handschuhfach verstaut sein.
Den Trichter gerade am Einfüllstut‐
zen ansetzen und mit geringem Kraft‐
aufwand einstecken.
Trichter nach dem Nachfüllen von
Kraftstoffresten reinigen und
verstauen.
TankdeckelNur Original-Tankdeckel verwenden.
Fahrzeuge mit Dieselmotor sind mit
besonderen Tankdeckeln ausgestat‐
tet.
