Verzorging van de auto249

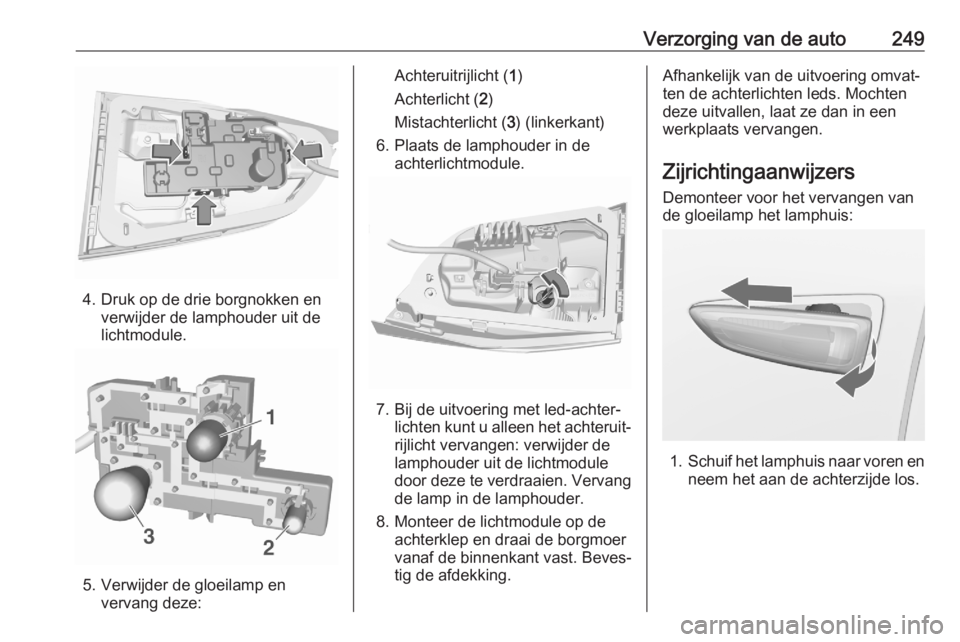

4. Druk op de drie borgnokken enverwijder de lamphouder uit de
lichtmodule.
5. Verwijder de gloeilamp en vervang deze:
Achteruitrijlicht ( 1)
Achterlicht ( 2)
Mistachterlicht ( 3) (linkerkant)
6. Plaats de lamphouder in de achterlichtmodule.
7. Bij de uitvoering met led-achter‐lichten kunt u alleen het achteruit‐
rijlicht vervangen: verwijder de
lamphouder uit de lichtmodule
door deze te verdraaien. Vervang de lamp in de lamphouder.
8. Monteer de lichtmodule op de achterklep en draai de borgmoer
vanaf de binnenkant vast. Beves‐
tig de afdekking.
Afhankelijk van de uitvoering omvat‐
ten de achterlichten leds. Mochten
deze uitvallen, laat ze dan in een
werkplaats vervangen.
Zijrichtingaanwijzers Demonteer voor het vervangen van
de gloeilamp het lamphuis:
1. Schuif het lamphuis naar voren en
neem het aan de achterzijde los.

250Verzorging van de auto
2. Draai de lamphouder linksom uitde behuizing.
3. Trek de lamp uit de lamphouderen vervang deze.
4. Breng de lamphouder aan endraai deze rechtsom.
5. Steek de linkerkant van de lamp erin, schuif deze naar links en
steek de rechterkant erin.
Kentekenverlichting
1. Plaats een schroevendraaier in de uitsparing van de afdekking,
duw naar de zijkant en maak de
veer los.
2. Lamp naar beneden toe verwijde‐
ren, hierbij niet aan de kabel trek‐ ken.
3. Draai de lamphouder linksom uit de lampbehuizing.

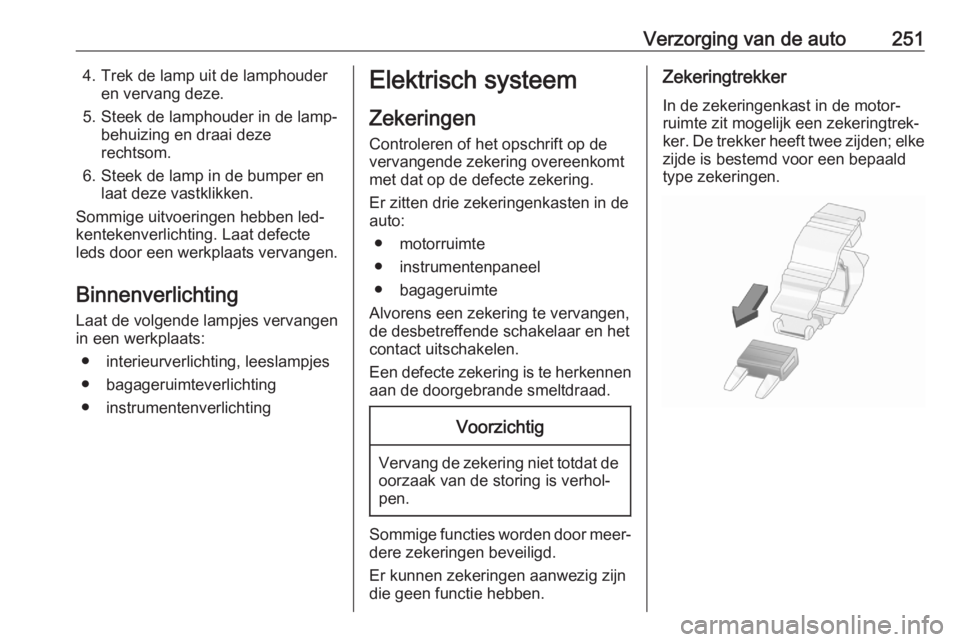

Verzorging van de auto2514. Trek de lamp uit de lamphouderen vervang deze.
5. Steek de lamphouder in de lamp‐ behuizing en draai deze
rechtsom.
6. Steek de lamp in de bumper en laat deze vastklikken.
Sommige uitvoeringen hebben led-
kentekenverlichting. Laat defecte
leds door een werkplaats vervangen.
Binnenverlichting
Laat de volgende lampjes vervangen
in een werkplaats:
● interieurverlichting, leeslampjes
● bagageruimteverlichting
● instrumentenverlichtingElektrisch systeem
Zekeringen Controleren of het opschrift op de
vervangende zekering overeenkomt
met dat op de defecte zekering.
Er zitten drie zekeringenkasten in de
auto:
● motorruimte
● instrumentenpaneel
● bagageruimte
Alvorens een zekering te vervangen, de desbetreffende schakelaar en het
contact uitschakelen.
Een defecte zekering is te herkennen aan de doorgebrande smeltdraad.Voorzichtig
Vervang de zekering niet totdat de oorzaak van de storing is verhol‐
pen.
Sommige functies worden door meer‐ dere zekeringen beveiligd.
Er kunnen zekeringen aanwezig zijn
die geen functie hebben.
Zekeringtrekker
In de zekeringenkast in de motor‐
ruimte zit mogelijk een zekeringtrek‐
ker. De trekker heeft twee zijden; elke
zijde is bestemd voor een bepaald
type zekeringen.

252Verzorging van de auto

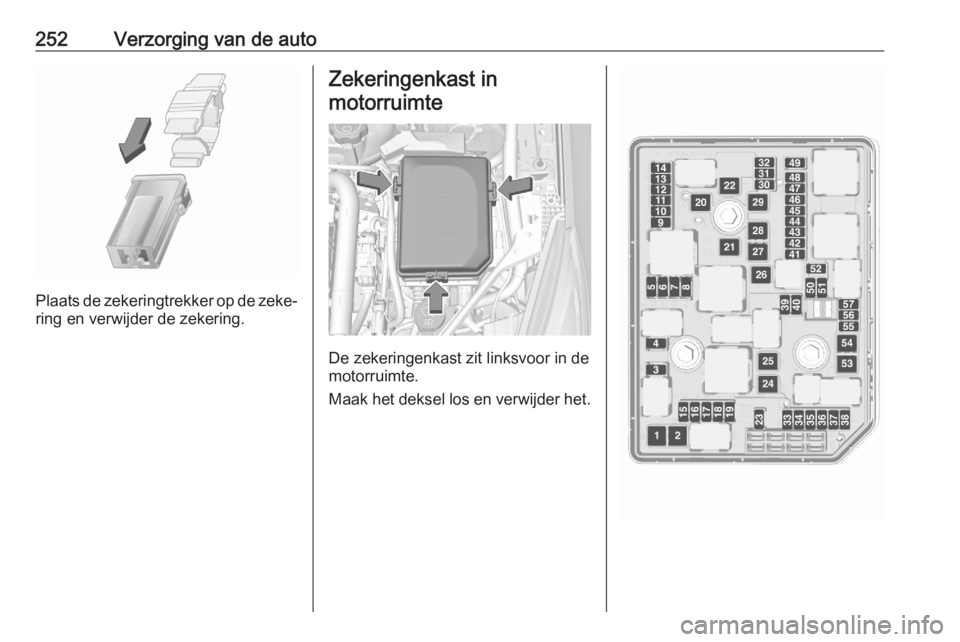

Plaats de zekeringtrekker op de zeke‐ring en verwijder de zekering.
Zekeringenkast in
motorruimte
De zekeringenkast zit linksvoor in de
motorruimte.
Maak het deksel los en verwijder het.

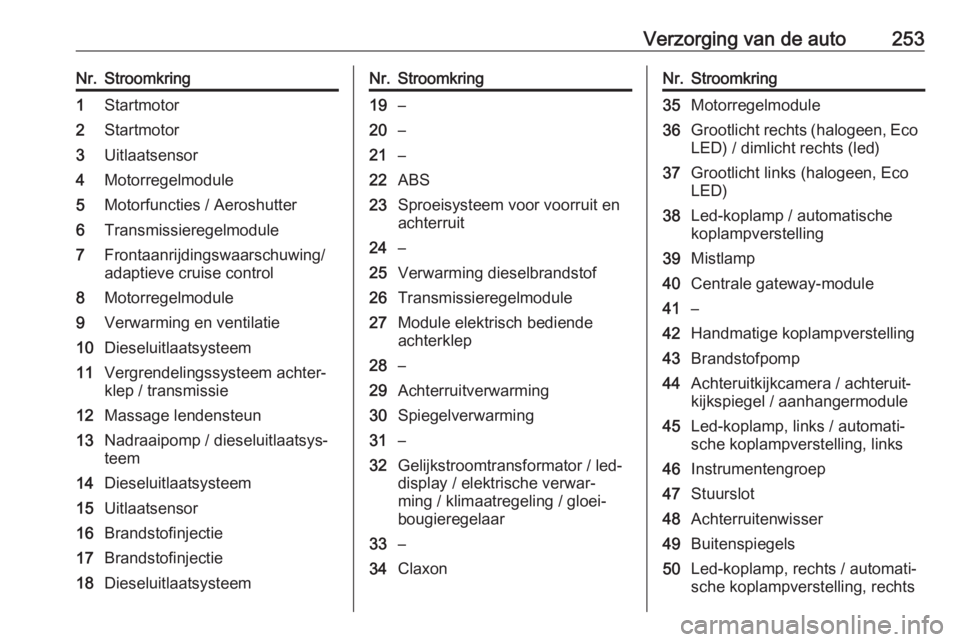

Verzorging van de auto253Nr.Stroomkring1Startmotor2Startmotor3Uitlaatsensor4Motorregelmodule5Motorfuncties / Aeroshutter6Transmissieregelmodule7Frontaanrijdingswaarschuwing/
adaptieve cruise control8Motorregelmodule9Verwarming en ventilatie10Dieseluitlaatsysteem11Vergrendelingssysteem achter‐
klep / transmissie12Massage lendensteun13Nadraaipomp / dieseluitlaatsys‐
teem14Dieseluitlaatsysteem15Uitlaatsensor16Brandstofinjectie17Brandstofinjectie18DieseluitlaatsysteemNr.Stroomkring19–20–21–22ABS23Sproeisysteem voor voorruit en
achterruit24–25Verwarming dieselbrandstof26Transmissieregelmodule27Module elektrisch bediende
achterklep28–29Achterruitverwarming30Spiegelverwarming31–32Gelijkstroomtransformator / led-
display / elektrische verwar‐
ming / klimaatregeling / gloei‐
bougieregelaar33–34ClaxonNr.Stroomkring35Motorregelmodule36Grootlicht rechts (halogeen, Eco
LED) / dimlicht rechts (led)37Grootlicht links (halogeen, Eco
LED)38Led-koplamp / automatische
koplampverstelling39Mistlamp40Centrale gateway-module41–42Handmatige koplampverstelling43Brandstofpomp44Achteruitkijkcamera / achteruit‐
kijkspiegel / aanhangermodule45Led-koplamp, links / automati‐
sche koplampverstelling, links46Instrumentengroep47Stuurslot48Achterruitenwisser49Buitenspiegels50Led-koplamp, rechts / automati‐
sche koplampverstelling, rechts

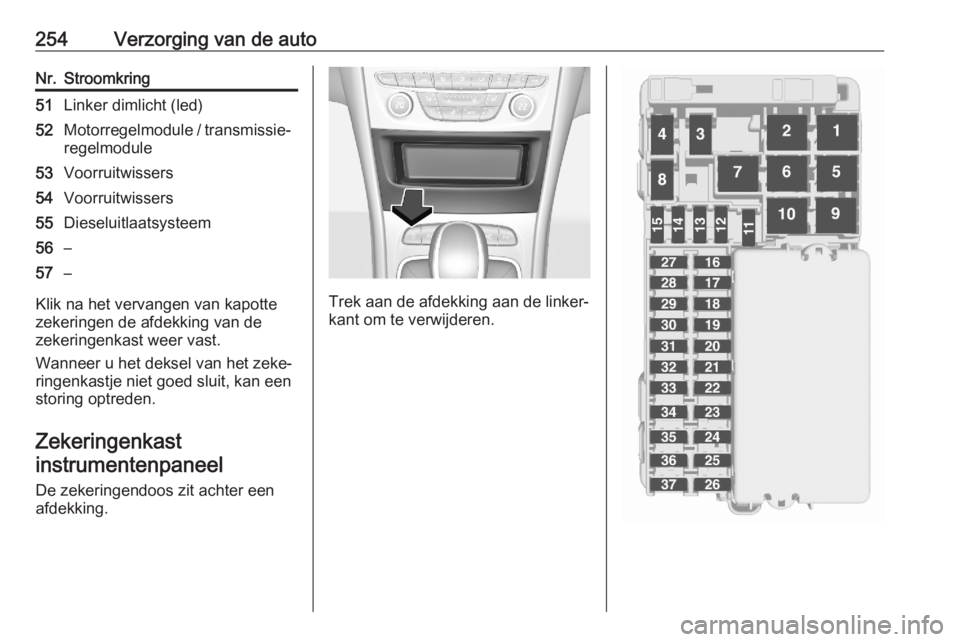

254Verzorging van de autoNr.Stroomkring51Linker dimlicht (led)52Motorregelmodule / transmissie‐regelmodule53Voorruitwissers54Voorruitwissers55Dieseluitlaatsysteem56–57–
Klik na het vervangen van kapotte
zekeringen de afdekking van de
zekeringenkast weer vast.
Wanneer u het deksel van het zeke‐ ringenkastje niet goed sluit, kan een
storing optreden.
Zekeringenkast instrumentenpaneel
De zekeringendoos zit achter een
afdekking.Trek aan de afdekking aan de linker‐ kant om te verwijderen.

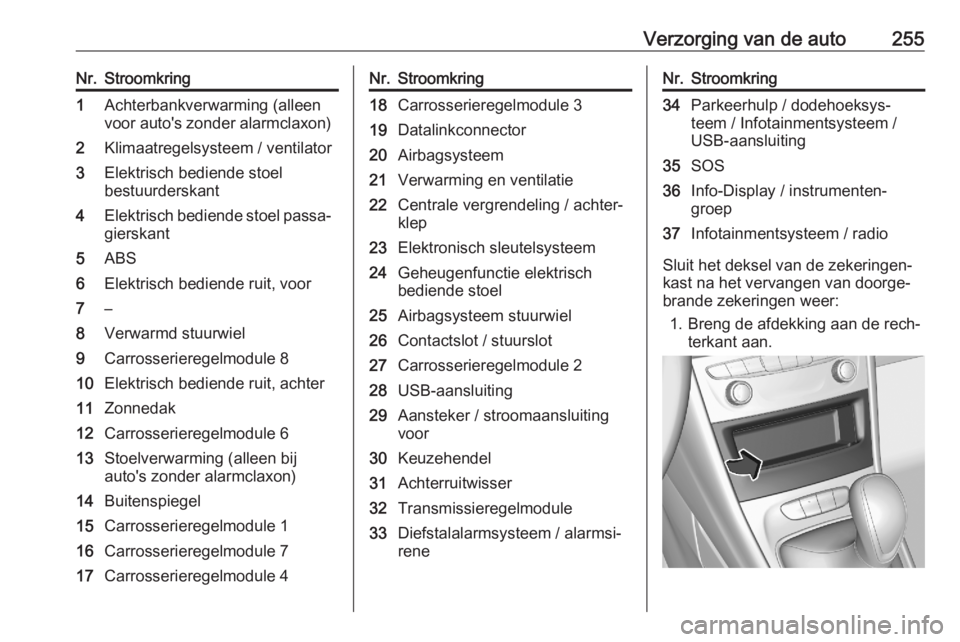

Verzorging van de auto255Nr.Stroomkring1Achterbankverwarming (alleen
voor auto's zonder alarmclaxon)2Klimaatregelsysteem / ventilator3Elektrisch bediende stoel
bestuurderskant4Elektrisch bediende stoel passa‐ gierskant5ABS6Elektrisch bediende ruit, voor7–8Verwarmd stuurwiel9Carrosserieregelmodule 810Elektrisch bediende ruit, achter11Zonnedak12Carrosserieregelmodule 613Stoelverwarming (alleen bij
auto's zonder alarmclaxon)14Buitenspiegel15Carrosserieregelmodule 116Carrosserieregelmodule 717Carrosserieregelmodule 4Nr.Stroomkring18Carrosserieregelmodule 319Datalinkconnector20Airbagsysteem21Verwarming en ventilatie22Centrale vergrendeling / achter‐
klep23Elektronisch sleutelsysteem24Geheugenfunctie elektrisch
bediende stoel25Airbagsysteem stuurwiel26Contactslot / stuurslot27Carrosserieregelmodule 228USB-aansluiting29Aansteker / stroomaansluiting
voor30Keuzehendel31Achterruitwisser32Transmissieregelmodule33Diefstalalarmsysteem / alarmsi‐
reneNr.Stroomkring34Parkeerhulp / dodehoeksys‐
teem / Infotainmentsysteem /
USB-aansluiting35SOS36Info-Display / instrumenten‐
groep37Infotainmentsysteem / radio
Sluit het deksel van de zekeringen‐
kast na het vervangen van doorge‐
brande zekeringen weer:
1. Breng de afdekking aan de rech‐ terkant aan.

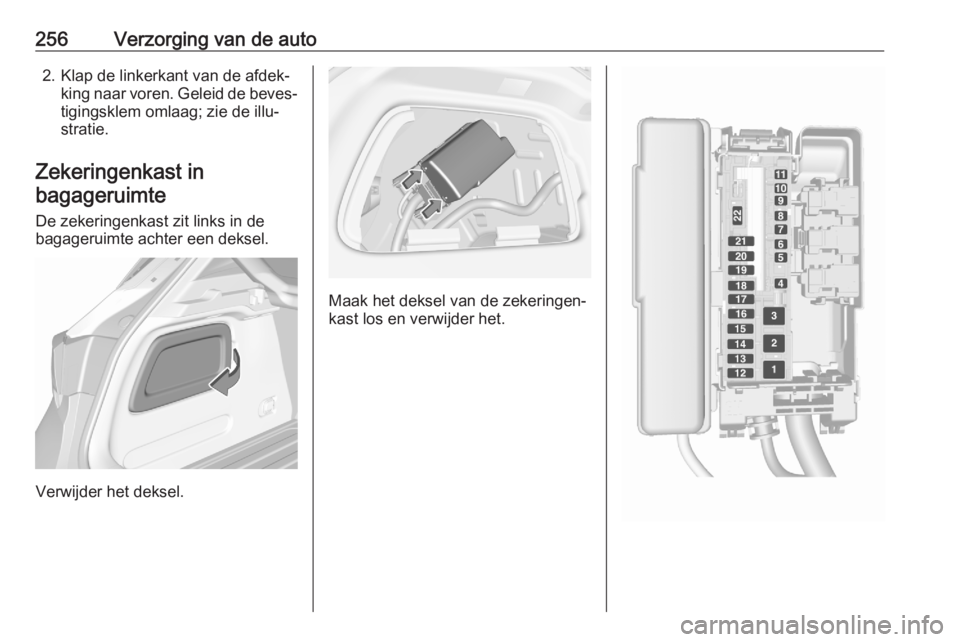

256Verzorging van de auto2. Klap de linkerkant van de afdek‐king naar voren. Geleid de beves‐tigingsklem omlaag; zie de illu‐stratie.
Zekeringenkast in bagageruimte
De zekeringenkast zit links in de
bagageruimte achter een deksel.
Verwijder het deksel.
Maak het deksel van de zekeringen‐
kast los en verwijder het.

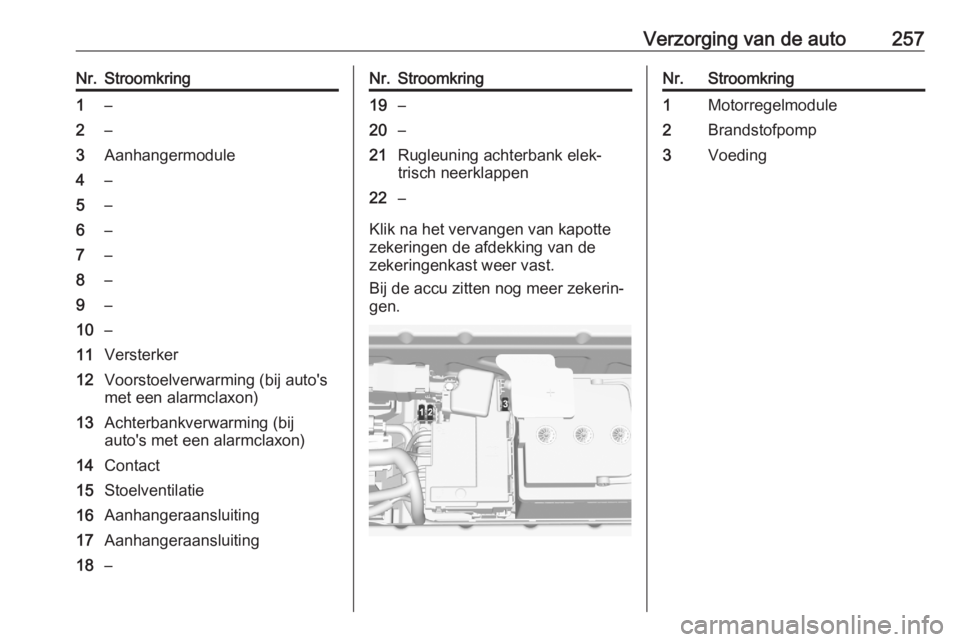

Verzorging van de auto257Nr.Stroomkring1–2–3Aanhangermodule4–5–6–7–8–9–10–11Versterker12Voorstoelverwarming (bij auto's
met een alarmclaxon)13Achterbankverwarming (bij
auto's met een alarmclaxon)14Contact15Stoelventilatie16Aanhangeraansluiting17Aanhangeraansluiting18–Nr.Stroomkring19–20–21Rugleuning achterbank elek‐
trisch neerklappen22–
Klik na het vervangen van kapotte
zekeringen de afdekking van de
zekeringenkast weer vast.
Bij de accu zitten nog meer zekerin‐
gen.
Nr.Stroomkring1Motorregelmodule2Brandstofpomp3Voeding

258Verzorging van de autoBoordgereedschapGereedschap 5-deurs hatchback met
reservewiel
Open de vloerplaat van de bagage‐
ruimte 3 85.
De krik, het sleepoog en het gereed‐
schap treft u aan in de gereedschaps‐
koffer onder het reservewiel.
Reservewiel 3 270.
Sports Tourer met reservewiel
Open de vloerplaat van de bagage‐
ruimte 3 85.
De krik, het sleepoog en het gereed‐
schap treft u aan in de gereedschaps‐ koffer onder het reservewiel.
Reservewiel 3 270.
5-deurs hatchback zonder
reservewiel
Open het deksel in de rechter wand
van de bagageruimte.
Bepaald gereedschap en het sleep‐
oog bevinden zich samen met de
bandenreparatieset in een gereed‐
schapskoffer.
