OPEL ASTRA K 2020 Instruktionsbok

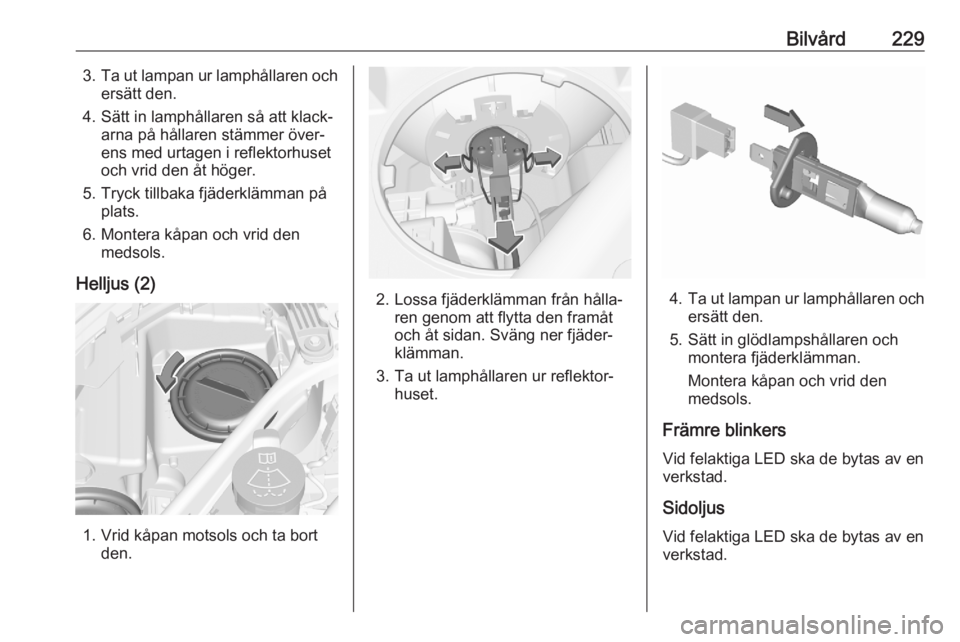

Bilvård2293.Ta ut lampan ur lamphållaren och
ersätt den.
4. Sätt in lamphållaren så att klack‐ arna på hållaren stämmer över‐
ens med urtagen i reflektorhuset
och vrid den åt höger.
5. Tryck tillbaka fjäderklämman på plats.
6. Montera kåpan och vrid den medsols.
Helljus (2)
1. Vrid kåpan motsols och ta bort den.
2. Lossa fjäderklämman från hålla‐ren genom att flytta den framåt
och åt sidan. Sväng ner fjäder‐
klämman.
3. Ta ut lamphållaren ur reflektor‐ huset.4.Ta ut lampan ur lamphållaren och
ersätt den.
5. Sätt in glödlampshållaren och montera fjäderklämman.
Montera kåpan och vrid den
medsols.
Främre blinkers Vid felaktiga LED ska de bytas av enverkstad.
Sidoljus
Vid felaktiga LED ska de bytas av en verkstad.

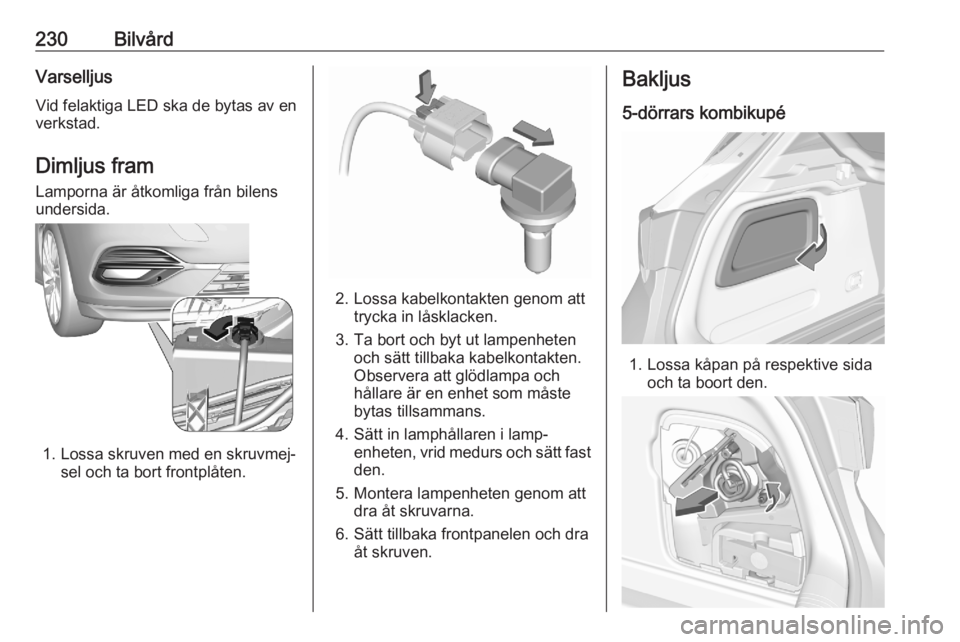

230BilvårdVarselljusVid felaktiga LED ska de bytas av enverkstad.
Dimljus fram Lamporna är åtkomliga från bilens
undersida.
1. Lossa skruven med en skruvmej‐ sel och ta bort frontplåten.
2. Lossa kabelkontakten genom atttrycka in låsklacken.
3. Ta bort och byt ut lampenheten och sätt tillbaka kabelkontakten.
Observera att glödlampa och
hållare är en enhet som måste
bytas tillsammans.
4. Sätt in lamphållaren i lamp‐ enheten, vrid medurs och sätt fast
den.
5. Montera lampenheten genom att dra åt skruvarna.
6. Sätt tillbaka frontpanelen och dra åt skruven.
Bakljus
5-dörrars kombikupé
1. Lossa kåpan på respektive sida och ta boort den.

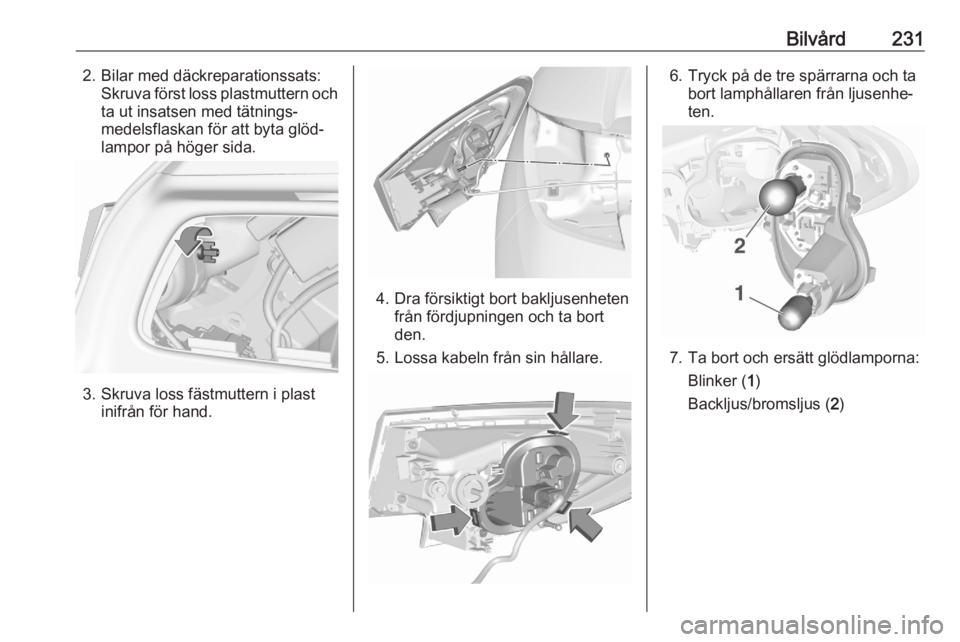

Bilvård2312. Bilar med däckreparationssats:Skruva först loss plastmuttern ochta ut insatsen med tätnings‐
medelsflaskan för att byta glöd‐
lampor på höger sida.
3. Skruva loss fästmuttern i plast inifrån för hand.
4. Dra försiktigt bort bakljusenhetenfrån fördjupningen och ta bort
den.
5. Lossa kabeln från sin hållare.
6. Tryck på de tre spärrarna och ta bort lamphållaren från ljusenhe‐
ten.
7. Ta bort och ersätt glödlamporna:
Blinker ( 1)
Backljus/bromsljus ( 2)

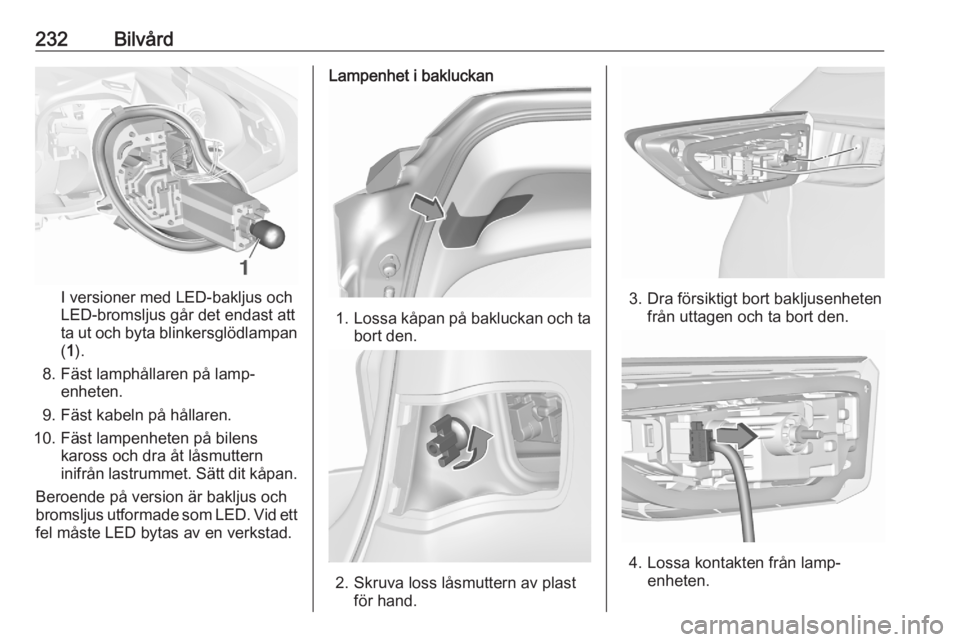

232Bilvård
I versioner med LED-bakljus och
LED-bromsljus går det endast att
ta ut och byta blinkersglödlampan ( 1 ).
8. Fäst lamphållaren på lamp‐ enheten.
9. Fäst kabeln på hållaren.
10. Fäst lampenheten på bilens kaross och dra åt låsmuttern
inifrån lastrummet. Sätt dit kåpan.
Beroende på version är bakljus och
bromsljus utformade som LED. Vid ett fel måste LED bytas av en verkstad.
Lampenhet i bakluckan
1. Lossa kåpan på bakluckan och ta
bort den.
2. Skruva loss låsmuttern av plast för hand.
3. Dra försiktigt bort bakljusenheten från uttagen och ta bort den.
4. Lossa kontakten från lamp‐enheten.

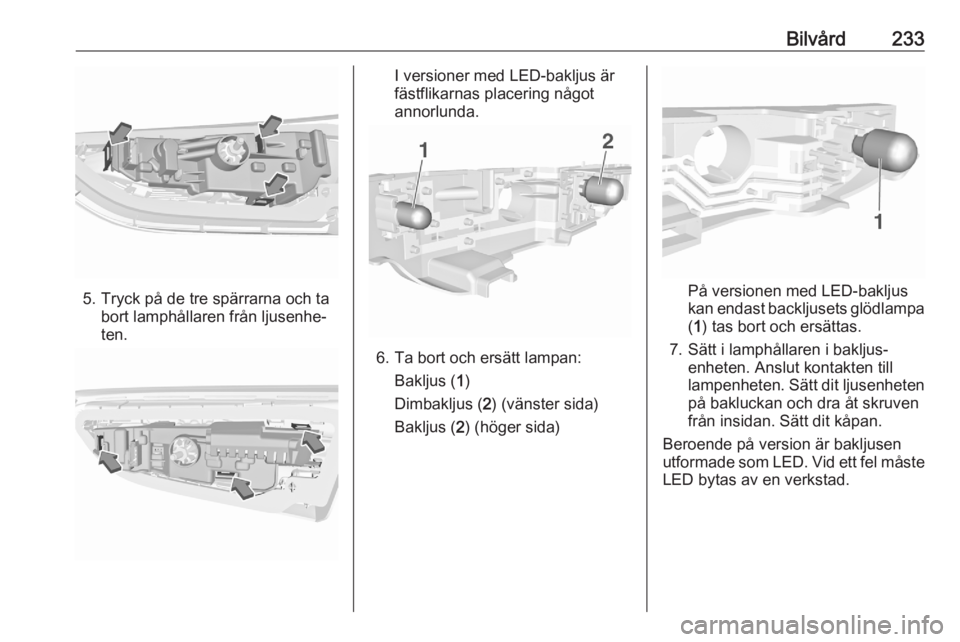

Bilvård233
5. Tryck på de tre spärrarna och tabort lamphållaren från ljusenhe‐
ten.
I versioner med LED-bakljus är
fästflikarnas placering något
annorlunda.
6. Ta bort och ersätt lampan:
Bakljus ( 1)
Dimbakljus ( 2) (vänster sida)
Bakljus ( 2) (höger sida)
På versionen med LED-bakljus
kan endast backljusets glödlampa
( 1 ) tas bort och ersättas.
7. Sätt i lamphållaren i bakljus‐ enheten. Anslut kontakten till
lampenheten. Sätt dit ljusenheten på bakluckan och dra åt skruven
från insidan. Sätt dit kåpan.
Beroende på version är bakljusen
utformade som LED. Vid ett fel måste
LED bytas av en verkstad.

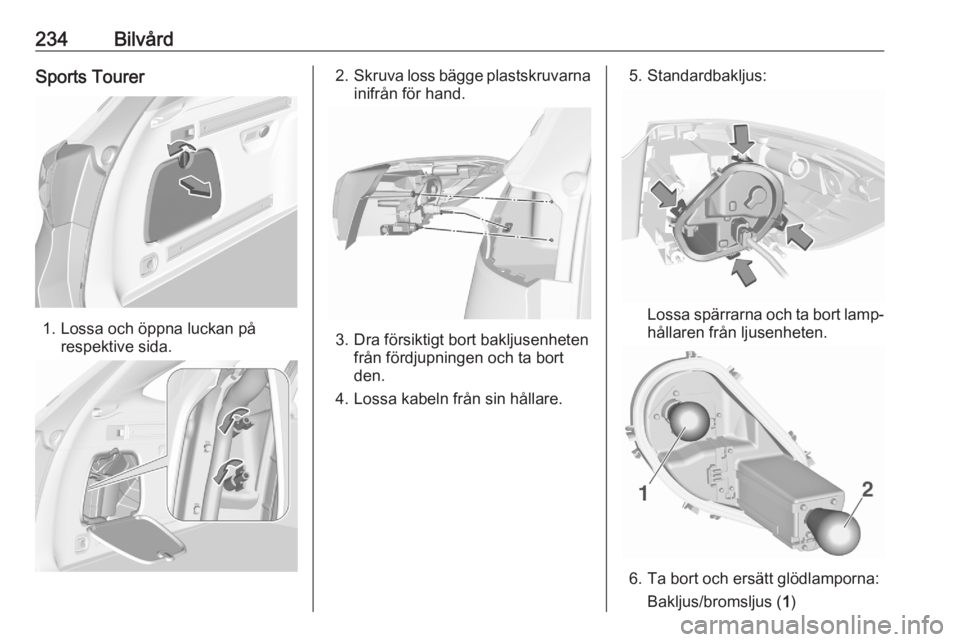

234BilvårdSports Tourer
1. Lossa och öppna luckan pårespektive sida.
2.Skruva loss bägge plastskruvarna
inifrån för hand.
3. Dra försiktigt bort bakljusenheten från fördjupningen och ta bort
den.
4. Lossa kabeln från sin hållare.
5. Standardbakljus:
Lossa spärrarna och ta bort lamp‐
hållaren från ljusenheten.
6. Ta bort och ersätt glödlamporna:
Bakljus/bromsljus ( 1)

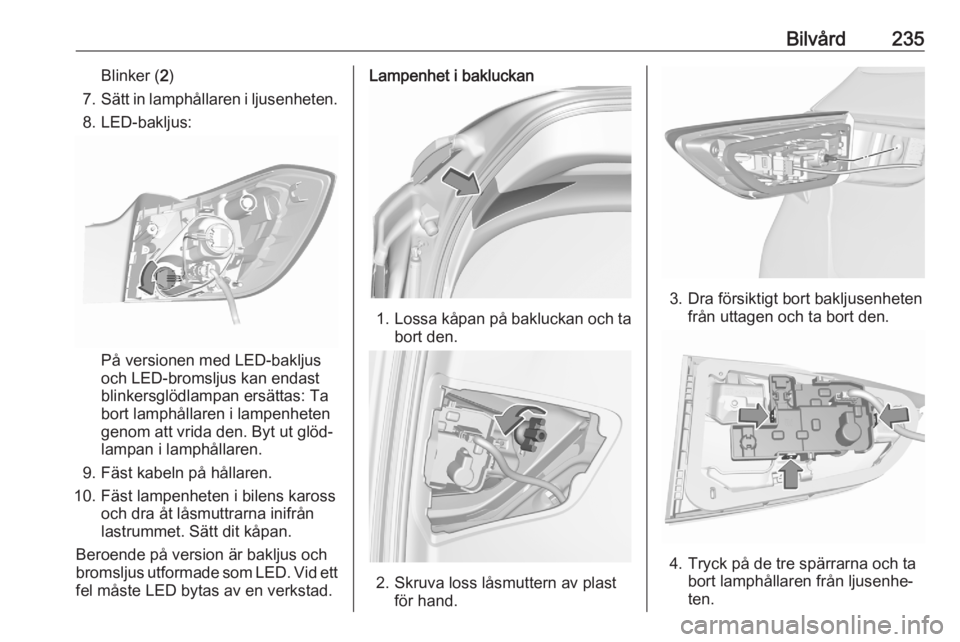

Bilvård235Blinker (2)
7. Sätt in lamphållaren i ljusenheten.
8. LED-bakljus:
På versionen med LED-bakljus
och LED-bromsljus kan endast
blinkersglödlampan ersättas: Ta
bort lamphållaren i lampenheten
genom att vrida den. Byt ut glöd‐
lampan i lamphållaren.
9. Fäst kabeln på hållaren.
10. Fäst lampenheten i bilens kaross och dra åt låsmuttrarna inifrån
lastrummet. Sätt dit kåpan.
Beroende på version är bakljus och
bromsljus utformade som LED. Vid ett fel måste LED bytas av en verkstad.
Lampenhet i bakluckan
1. Lossa kåpan på bakluckan och ta
bort den.
2. Skruva loss låsmuttern av plast för hand.
3. Dra försiktigt bort bakljusenheten från uttagen och ta bort den.
4. Tryck på de tre spärrarna och ta bort lamphållaren från ljusenhe‐
ten.

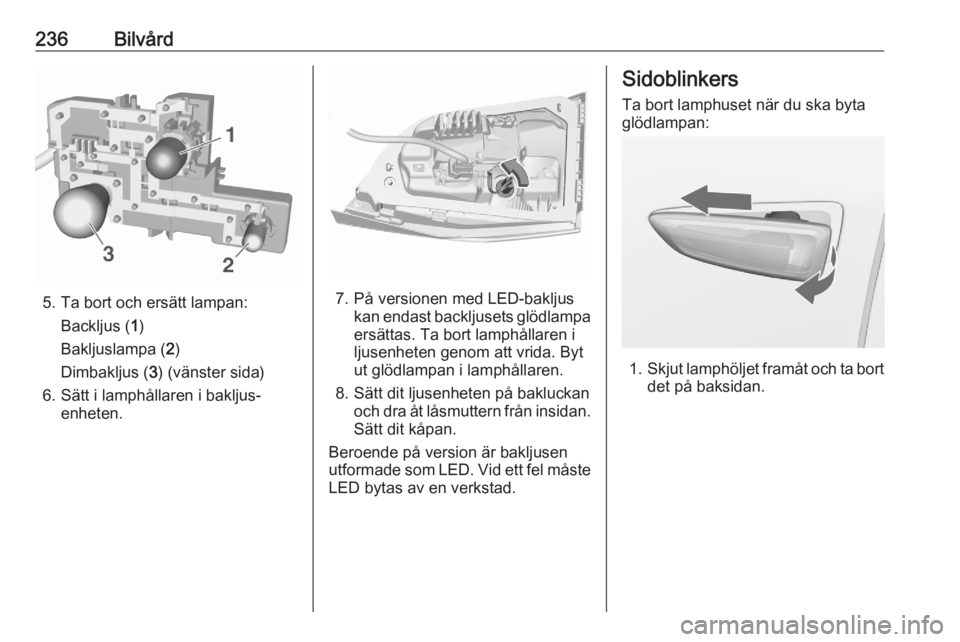

236Bilvård
5. Ta bort och ersätt lampan:Backljus ( 1)
Bakljuslampa ( 2)
Dimbakljus ( 3) (vänster sida)
6. Sätt i lamphållaren i bakljus‐ enheten.7. På versionen med LED-bakljuskan endast backljusets glödlampa
ersättas. Ta bort lamphållaren i
ljusenheten genom att vrida. Byt
ut glödlampan i lamphållaren.
8. Sätt dit ljusenheten på bakluckan och dra åt låsmuttern från insidan.
Sätt dit kåpan.
Beroende på version är bakljusen
utformade som LED. Vid ett fel måste
LED bytas av en verkstad.
Sidoblinkers
Ta bort lamphuset när du ska byta
glödlampan:
1. Skjut lamphöljet framåt och ta bort
det på baksidan.

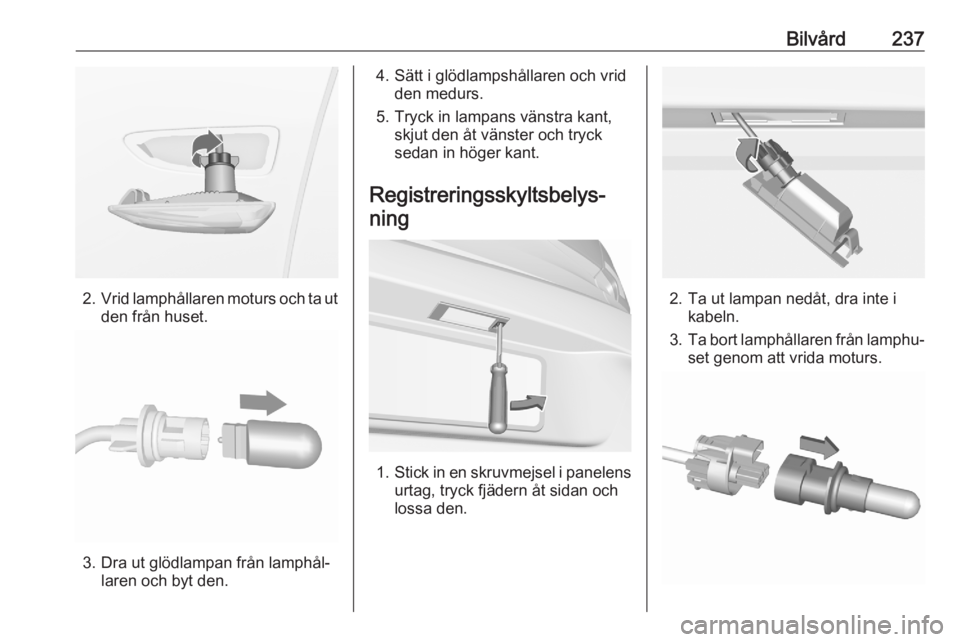

Bilvård237
2.Vrid lamphållaren moturs och ta ut
den från huset.
3. Dra ut glödlampan från lamphål‐ laren och byt den.
4. Sätt i glödlampshållaren och vridden medurs.
5. Tryck in lampans vänstra kant, skjut den åt vänster och tryck
sedan in höger kant.
Registreringsskyltsbelys‐ ning
1. Stick in en skruvmejsel i panelens
urtag, tryck fjädern åt sidan och
lossa den.
2. Ta ut lampan nedåt, dra inte i kabeln.
3. Ta bort lamphållaren från lamphu‐
set genom att vrida moturs.

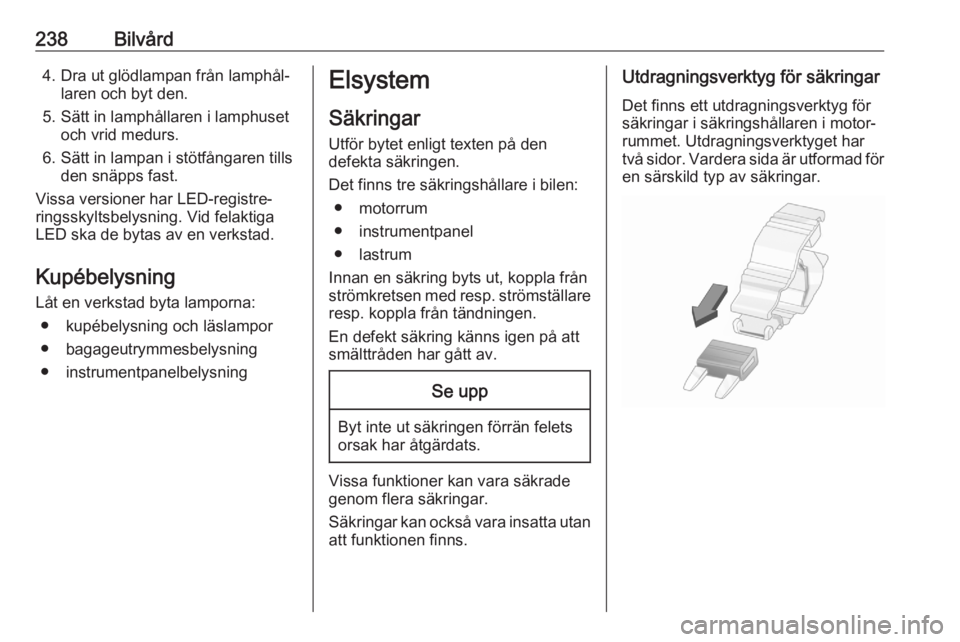

238Bilvård4. Dra ut glödlampan från lamphål‐laren och byt den.
5. Sätt in lamphållaren i lamphuset och vrid medurs.
6. Sätt in lampan i stötfångaren tills den snäpps fast.
Vissa versioner har LED-registre‐
ringsskyltsbelysning. Vid felaktiga
LED ska de bytas av en verkstad.
Kupébelysning Låt en verkstad byta lamporna: ● kupébelysning och läslampor
● bagageutrymmesbelysning
● instrumentpanelbelysningElsystem
Säkringar
Utför bytet enligt texten på den
defekta säkringen.
Det finns tre säkringshållare i bilen: ● motorrum
● instrumentpanel
● lastrum
Innan en säkring byts ut, koppla från
strömkretsen med resp. strömställare resp. koppla från tändningen.
En defekt säkring känns igen på att
smälttråden har gått av.Se upp
Byt inte ut säkringen förrän felets
orsak har åtgärdats.
Vissa funktioner kan vara säkrade
genom flera säkringar.
Säkringar kan också vara insatta utan att funktionen finns.
Utdragningsverktyg för säkringar
Det finns ett utdragningsverktyg för
säkringar i säkringshållaren i motor‐
rummet. Utdragningsverktyget har
två sidor. Vardera sida är utformad för en särskild typ av säkringar.
