98Instrumentos, elementos de manuseamentoInstrumentos,
elementos de
manuseamentoComandos ................................... 99
Ajuste do volante .......................99
Telecomandos no volante .........99
Volante aquecido .....................100
Buzina ..................................... 100
Limpa-para-brisas e lava-para- -brisas ..................................... 101
Limpa-vidros e lava-vidros do óculo traseiro .......................... 103
Temperatura exterior ...............103
Relógio .................................... 104
Tomadas ................................. 106
Carregamento indutivo ............107
Cinzeiros ................................. 108
Luzes de aviso, indicadores de
nível e indicadores .....................108
Conjunto de instrumentos .......108
Velocímetro ............................. 112
Conta-quilómetros ...................112
Conta-quilómetros parcial .......112
Conta-rotações ........................113Indicador do nível de
combustível ............................ 113
Indicador da temperatura do líquido de arrefecimento do
motor ...................................... 114
Visor de serviço .......................114
Luzes de aviso ........................ 116
Luzes indicadoras de mudança de direção ............................... 116
Aviso do cinto de segurança ...116
Airbags e pré-tensores dos cintos ...................................... 117
Desativação do Airbag ............117
Alternador ................................ 117
Luz de aviso de avaria ............118
Sistema de travagem e embraiagem ........................... 118
Travão de mão elétrico ............118
Avaria no travão de mão elétrico .................................... 118
Sistema de travagem antibloqueio (ABS) .................119
Mudança de velocidades .........119
Distância de seguimento .........119
Assistência de permanência na faixa ........................................ 119
Programa eletrónico de estabilidade desligado ............119Controlo eletrónico de
estabilidade e sistema de
controlo da tração ..................119
Sistema de controlo da tração desligado ................................ 120
Temperatura do líquido de arrefecimento do motor ..........120
Pré-incandescência .................120
AdBlue ..................................... 120
Sistema de controlo da pressão dos pneus ............................... 120
Pressão do óleo de motor .......120
Nível de combustível baixo .....121
Imobilizador ............................. 121
Luz exterior .............................. 121
Luzes de máximos ..................121
Assistência dos máximos ........121
Faróis de LED ......................... 121
Faróis de nevoeiro ...................122
Luzes de nevoeiro traseiras ....122
Programador de velocidade ....122
Programador de velocidade adaptável ................................ 122
Veículo detetado à frente ........122
Deteção de peões ...................123
Limitador de velocidade ..........123
Sistema de reconhecimento de sinais de trânsito ....................123
Porta aberta ............................. 123

Instrumentos, elementos de manuseamento111Aspectos geraisOLuzes de mudança de direção
3 116XAviso do cinto de segurança
3 116vAirbag e pré-tensores dos cintos
3 117VDesactivação de airbag 3 117pSistema de carga 3 117ZLuz indicadora de avaria 3 118RSistema de travagem e
embraiagem 3 118mTravão de mão elétrico 3 118jAvaria no travão de mão elétrico
3 118uSistema de travões antibloqueio
(ABS) 3 119RMudança de velocidades
3 119EDistância de seguimento 3 119aAssistência de permanência na
faixa 3 119aControlo eletrónico de estabili‐
dade desligado 3 119bControlo eletrónico de estabili‐
dade e Sistema de Controlo da
Tração 3 119kSistema de Controlo de Tração
desligado 3 120WTemperatura do líquido de arre‐
fecimento do motor 3 120!Pré-incandescência 3 120ùAdBlue 3 120wSistema de controlo da pressão
dos pneus 3 120IPressão do óleo do motor
3 120YNível de combustível baixo
3 121dImobilizador 3 1218Luz exterior 3 121CLuzes de máximos 3 121fAssistência dos máximos
3 121fFaróis de LED 3 121>Faróis de nevoeiro 3 122øLuz de nevoeiro traseira 3 122mProgramador de velocidade
3 122 / Programador de veloci‐
dade adaptável 3 122CProgramador de velocidade
adaptável 3 122AVeículo detetado à frente
3 1227Deteção de peões à frente
3 123LLimitador de velocidade 3 123LSistema de reconhecimento de
sinais de trânsito 3 123hPorta aberta 3 123

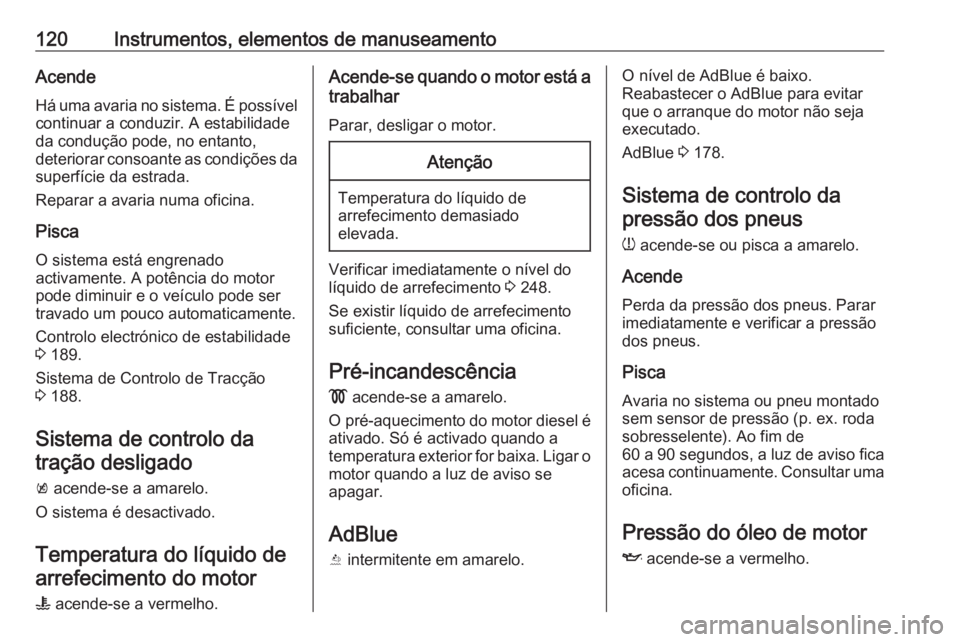

120Instrumentos, elementos de manuseamentoAcende
Há uma avaria no sistema. É possível continuar a conduzir. A estabilidade
da condução pode, no entanto,
deteriorar consoante as condições da
superfície da estrada.
Reparar a avaria numa oficina.
Pisca
O sistema está engrenado
activamente. A potência do motor
pode diminuir e o veículo pode ser
travado um pouco automaticamente.
Controlo electrónico de estabilidade
3 189.
Sistema de Controlo de Tracção
3 188.
Sistema de controlo da tração desligado
k acende-se a amarelo.
O sistema é desactivado.
Temperatura do líquido dearrefecimento do motor
W acende-se a vermelho.Acende-se quando o motor está a
trabalhar
Parar, desligar o motor.Atenção
Temperatura do líquido de
arrefecimento demasiado
elevada.
Verificar imediatamente o nível do
líquido de arrefecimento 3 248.
Se existir líquido de arrefecimento
suficiente, consultar uma oficina.
Pré-incandescência ! acende-se a amarelo.
O pré-aquecimento do motor diesel é ativado. Só é activado quando a
temperatura exterior for baixa. Ligar o
motor quando a luz de aviso se
apagar.
AdBlue
Y intermitente em amarelo.
O nível de AdBlue é baixo.
Reabastecer o AdBlue para evitar
que o arranque do motor não seja
executado.
AdBlue 3 178.
Sistema de controlo da pressão dos pneus
w acende-se ou pisca a amarelo.
Acende
Perda da pressão dos pneus. Parar
imediatamente e verificar a pressão
dos pneus.
Pisca Avaria no sistema ou pneu montado
sem sensor de pressão (p. ex. roda
sobresselente). Ao fim de
60 a 90 segundos, a luz de aviso fica
acesa continuamente. Consultar uma
oficina.
Pressão do óleo de motor I acende-se a vermelho.

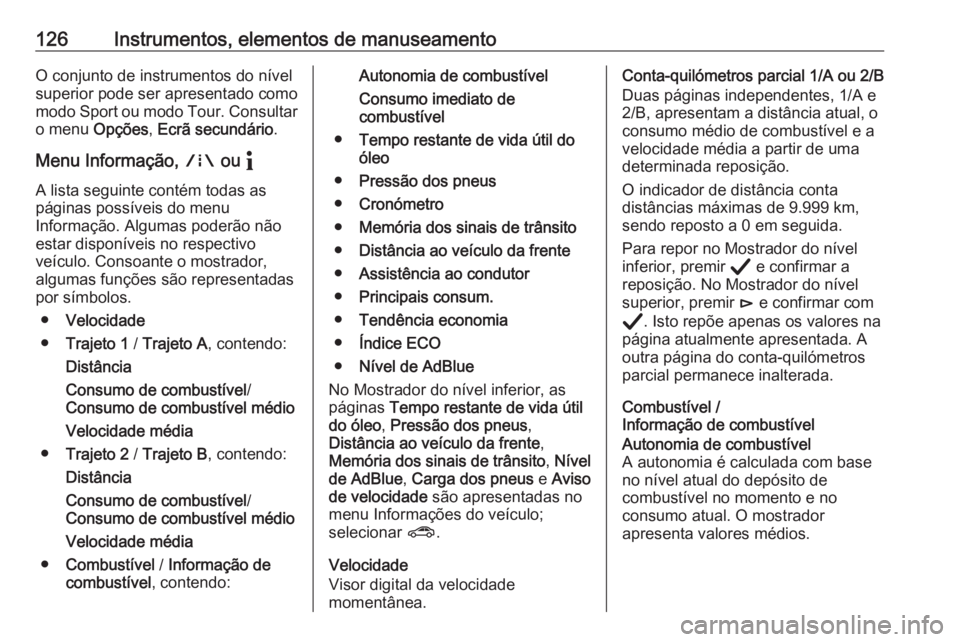

126Instrumentos, elementos de manuseamentoO conjunto de instrumentos do nível
superior pode ser apresentado como
modo Sport ou modo Tour. Consultar
o menu Opções, Ecrã secundário .
Menu Informação, ; ou "
A lista seguinte contém todas as
páginas possíveis do menu
Informação. Algumas poderão não
estar disponíveis no respectivo
veículo. Consoante o mostrador,
algumas funções são representadas
por símbolos.
● Velocidade
● Trajeto 1 / Trajeto A , contendo:
Distância
Consumo de combustível /
Consumo de combustível médio
Velocidade média
● Trajeto 2 / Trajeto B , contendo:
Distância
Consumo de combustível /
Consumo de combustível médio
Velocidade média
● Combustível / Informação de
combustível , contendo:Autonomia de combustível
Consumo imediato de
combustível
● Tempo restante de vida útil do
óleo
● Pressão dos pneus
● Cronómetro
● Memória dos sinais de trânsito
● Distância ao veículo da frente
● Assistência ao condutor
● Principais consum.
● Tendência economia
● Índice ECO
● Nível de AdBlue
No Mostrador do nível inferior, as
páginas Tempo restante de vida útil
do óleo , Pressão dos pneus ,
Distância ao veículo da frente ,
Memória dos sinais de trânsito , Nível
de AdBlue , Carga dos pneus e Aviso
de velocidade são apresentadas no
menu Informações do veículo;
selecionar ?.
Velocidade
Visor digital da velocidade
momentânea.Conta-quilómetros parcial 1/A ou 2/B
Duas páginas independentes, 1/A e
2/B, apresentam a distância atual, o
consumo médio de combustível e a
velocidade média a partir de uma
determinada reposição.
O indicador de distância conta
distâncias máximas de 9.999 km,
sendo reposto a 0 em seguida.
Para repor no Mostrador do nível inferior, premir Å e confirmar a
reposição. No Mostrador do nível superior, premir é e confirmar com
Å . Isto repõe apenas os valores na
página atualmente apresentada. A
outra página do conta-quilómetros
parcial permanece inalterada.
Combustível /
Informação de combustívelAutonomia de combustível
A autonomia é calculada com base
no nível atual do depósito de
combustível no momento e no
consumo atual. O mostrador
apresenta valores médios.

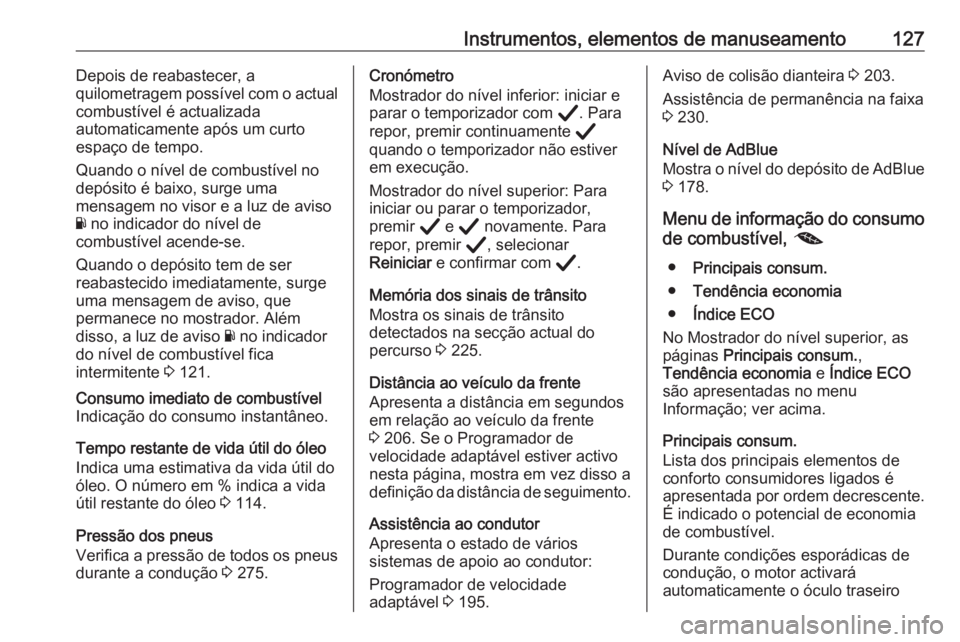

Instrumentos, elementos de manuseamento127Depois de reabastecer, a
quilometragem possível com o actual
combustível é actualizada
automaticamente após um curto
espaço de tempo.
Quando o nível de combustível no
depósito é baixo, surge uma
mensagem no visor e a luz de aviso
Y no indicador do nível de
combustível acende-se.
Quando o depósito tem de ser
reabastecido imediatamente, surge
uma mensagem de aviso, que
permanece no mostrador. Além
disso, a luz de aviso Y no indicador
do nível de combustível fica
intermitente 3 121.Consumo imediato de combustível
Indicação do consumo instantâneo.
Tempo restante de vida útil do óleo
Indica uma estimativa da vida útil do
óleo. O número em % indica a vida
útil restante do óleo 3 114.
Pressão dos pneus
Verifica a pressão de todos os pneus durante a condução 3 275.
Cronómetro
Mostrador do nível inferior: iniciar e
parar o temporizador com Å. Para
repor, premir continuamente Å
quando o temporizador não estiver
em execução.
Mostrador do nível superior: Para
iniciar ou parar o temporizador,
premir Å e Å novamente. Para
repor, premir Å, selecionar
Reiniciar e confirmar com Å.
Memória dos sinais de trânsito
Mostra os sinais de trânsito
detectados na secção actual do
percurso 3 225.
Distância ao veículo da frente
Apresenta a distância em segundos
em relação ao veículo da frente
3 206. Se o Programador de
velocidade adaptável estiver activo nesta página, mostra em vez disso a
definição da distância de seguimento.
Assistência ao condutor
Apresenta o estado de vários
sistemas de apoio ao condutor:
Programador de velocidade
adaptável 3 195.Aviso de colisão dianteira 3 203.
Assistência de permanência na faixa
3 230.
Nível de AdBlue
Mostra o nível do depósito de AdBlue
3 178.
Menu de informação do consumo de combustível, @
● Principais consum.
● Tendência economia
● Índice ECO
No Mostrador do nível superior, as
páginas Principais consum. ,
Tendência economia e Índice ECO
são apresentadas no menu
Informação; ver acima.
Principais consum.
Lista dos principais elementos de
conforto consumidores ligados é
apresentada por ordem decrescente.
É indicado o potencial de economia
de combustível.
Durante condições esporádicas de
condução, o motor activará
automaticamente o óculo traseiro

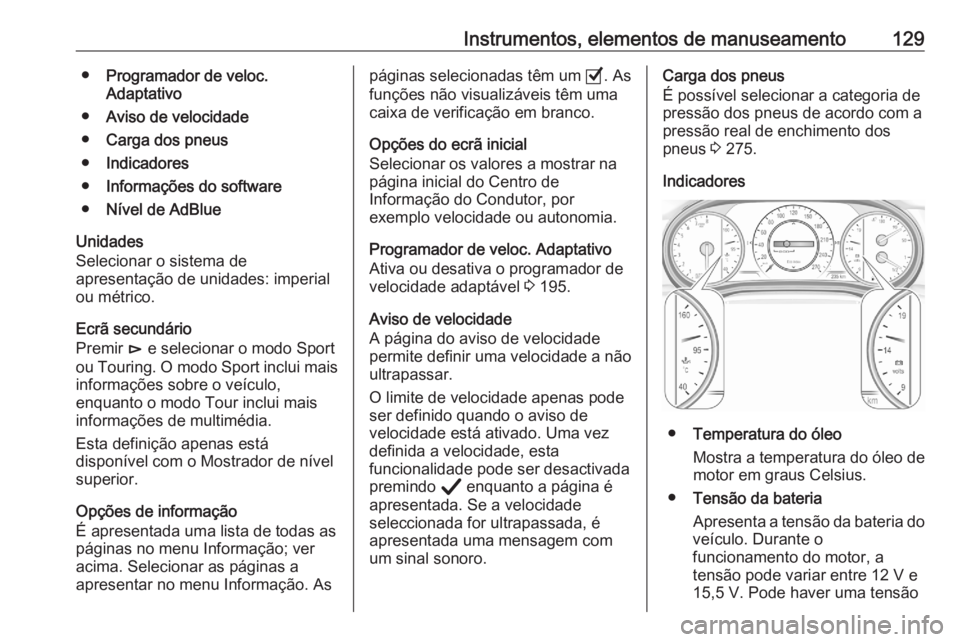

Instrumentos, elementos de manuseamento129●Programador de veloc.
Adaptativo
● Aviso de velocidade
● Carga dos pneus
● Indicadores
● Informações do software
● Nível de AdBlue
Unidades
Selecionar o sistema de
apresentação de unidades: imperial
ou métrico.
Ecrã secundário
Premir é e selecionar o modo Sport
ou Touring. O modo Sport inclui mais
informações sobre o veículo,
enquanto o modo Tour inclui mais
informações de multimédia.
Esta definição apenas está
disponível com o Mostrador de nível
superior.
Opções de informação
É apresentada uma lista de todas as
páginas no menu Informação; ver
acima. Selecionar as páginas a
apresentar no menu Informação. Aspáginas selecionadas têm um 0. As
funções não visualizáveis têm uma
caixa de verificação em branco.
Opções do ecrã inicial
Selecionar os valores a mostrar na
página inicial do Centro de
Informação do Condutor, por
exemplo velocidade ou autonomia.
Programador de veloc. Adaptativo
Ativa ou desativa o programador de
velocidade adaptável 3 195.
Aviso de velocidade
A página do aviso de velocidade
permite definir uma velocidade a não ultrapassar.
O limite de velocidade apenas pode
ser definido quando o aviso de
velocidade está ativado. Uma vez
definida a velocidade, esta
funcionalidade pode ser desactivada
premindo Å enquanto a página é
apresentada. Se a velocidade
seleccionada for ultrapassada, é
apresentada uma mensagem com
um sinal sonoro.Carga dos pneus
É possível selecionar a categoria de
pressão dos pneus de acordo com a
pressão real de enchimento dos
pneus 3 275.
Indicadores
● Temperatura do óleo
Mostra a temperatura do óleo de
motor em graus Celsius.
● Tensão da bateria
Apresenta a tensão da bateria do
veículo. Durante o
funcionamento do motor, a
tensão pode variar entre 12 V e
15,5 V. Pode haver uma tensão

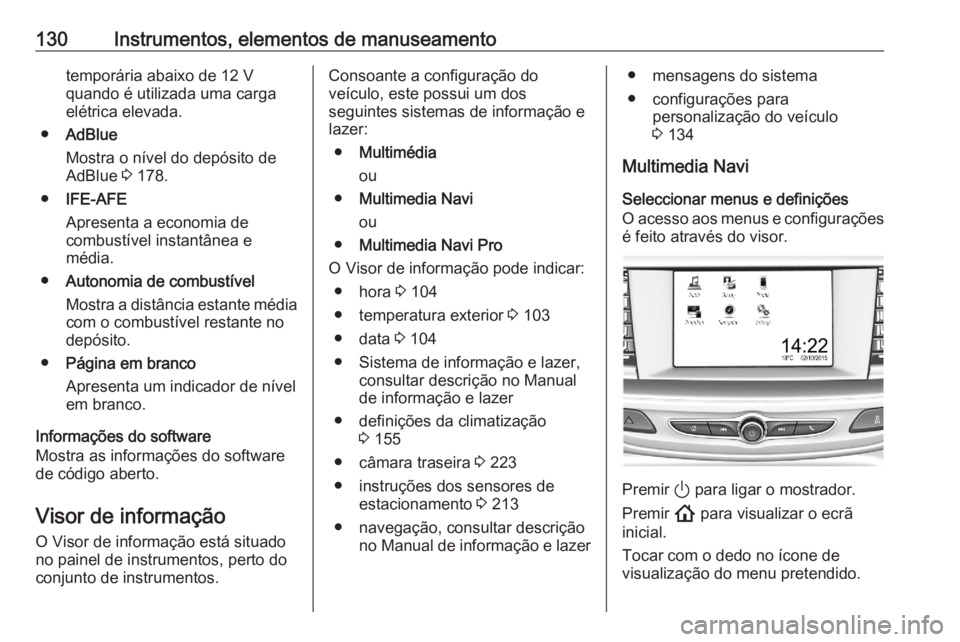

130Instrumentos, elementos de manuseamentotemporária abaixo de 12 V
quando é utilizada uma carga
elétrica elevada.
● AdBlue
Mostra o nível do depósito de
AdBlue 3 178.
● IFE-AFE
Apresenta a economia de
combustível instantânea e
média.
● Autonomia de combustível
Mostra a distância estante média com o combustível restante no
depósito.
● Página em branco
Apresenta um indicador de nível
em branco.
Informações do software
Mostra as informações do software
de código aberto.
Visor de informação
O Visor de informação está situado
no painel de instrumentos, perto do
conjunto de instrumentos.Consoante a configuração do
veículo, este possui um dos
seguintes sistemas de informação e
lazer:
● Multimédia
ou
● Multimedia Navi
ou
● Multimedia Navi Pro
O Visor de informação pode indicar: ● hora 3 104
● temperatura exterior 3 103
● data 3 104
● Sistema de informação e lazer, consultar descrição no Manualde informação e lazer
● definições da climatização 3 155
● câmara traseira 3 223
● instruções dos sensores de estacionamento 3 213
● navegação, consultar descrição no Manual de informação e lazer● mensagens do sistema
● configurações para personalização do veículo
3 134
Multimedia Navi Seleccionar menus e definições
O acesso aos menus e configurações
é feito através do visor.
Premir ) para ligar o mostrador.
Premir ! para visualizar o ecrã
inicial.
Tocar com o dedo no ícone de
visualização do menu pretendido.

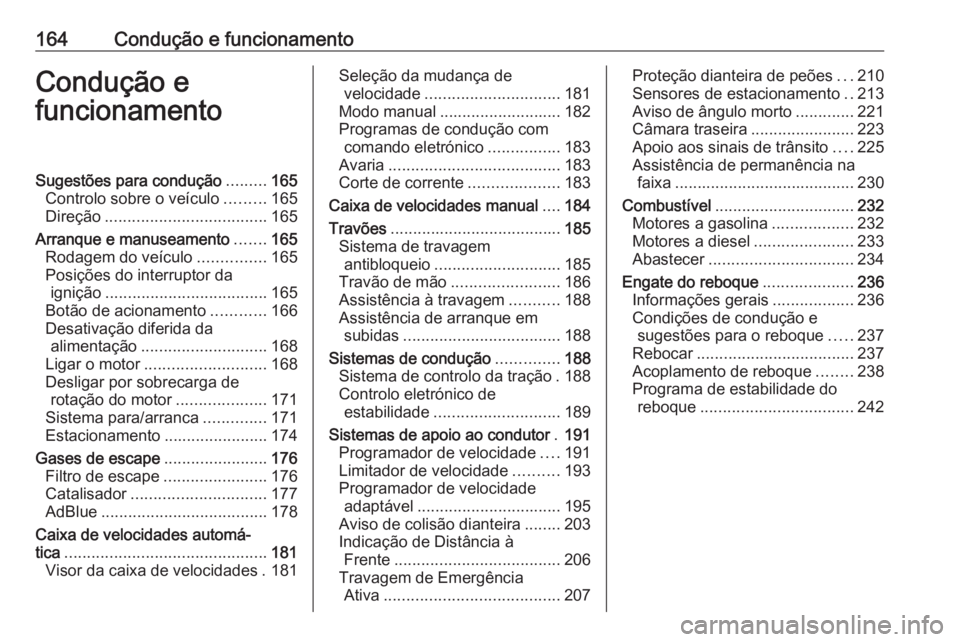

164Condução e funcionamentoCondução e
funcionamentoSugestões para condução .........165
Controlo sobre o veículo .........165
Direção .................................... 165
Arranque e manuseamento .......165
Rodagem do veículo ...............165
Posições do interruptor da ignição .................................... 165
Botão de acionamento ............166
Desativação diferida da alimentação ............................ 168
Ligar o motor ........................... 168
Desligar por sobrecarga de rotação do motor ....................171
Sistema para/arranca ..............171
Estacionamento .......................174
Gases de escape .......................176
Filtro de escape .......................176
Catalisador .............................. 177
AdBlue ..................................... 178
Caixa de velocidades automá‐ tica ............................................. 181
Visor da caixa de velocidades . 181Seleção da mudança de velocidade .............................. 181
Modo manual ........................... 182
Programas de condução com comando eletrónico ................183
Avaria ...................................... 183
Corte de corrente ....................183
Caixa de velocidades manual ....184
Travões ...................................... 185
Sistema de travagem antibloqueio ............................ 185
Travão de mão ........................ 186
Assistência à travagem ...........188
Assistência de arranque em subidas ................................... 188
Sistemas de condução ..............188
Sistema de controlo da tração . 188
Controlo eletrónico de estabilidade ............................ 189
Sistemas de apoio ao condutor .191
Programador de velocidade ....191
Limitador de velocidade ..........193
Programador de velocidade adaptável ................................ 195
Aviso de colisão dianteira ........203
Indicação de Distância à Frente ..................................... 206
Travagem de Emergência Ativa ....................................... 207Proteção dianteira de peões ...210
Sensores de estacionamento ..213
Aviso de ângulo morto .............221
Câmara traseira .......................223
Apoio aos sinais de trânsito ....225
Assistência de permanência na faixa ........................................ 230
Combustível ............................... 232
Motores a gasolina ..................232
Motores a diesel ......................233
Abastecer ................................ 234
Engate do reboque ....................236
Informações gerais ..................236
Condições de condução e sugestões para o reboque .....237
Rebocar ................................... 237
Acoplamento de reboque ........238
Programa de estabilidade do reboque .................................. 242

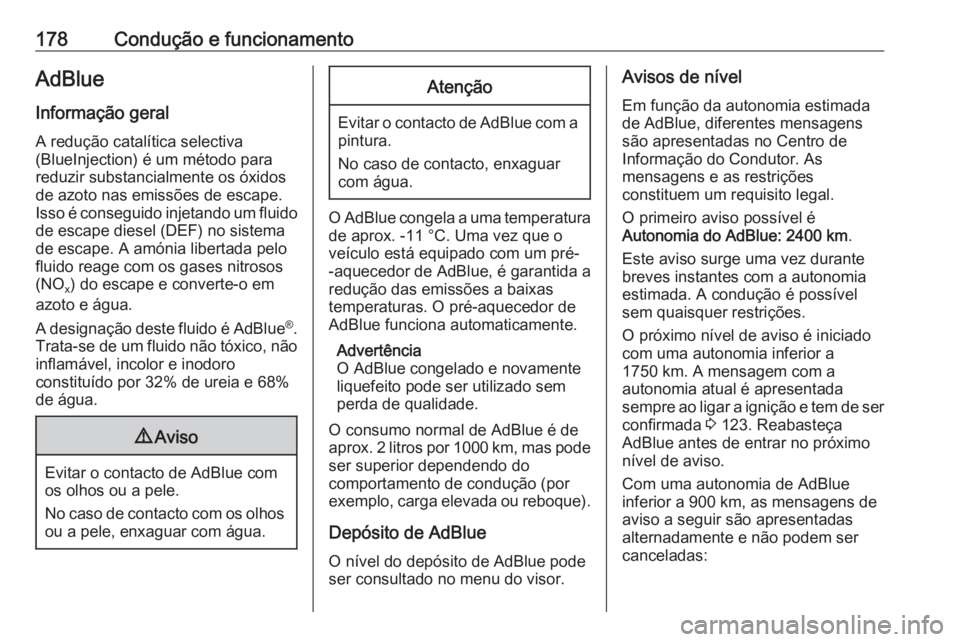

178Condução e funcionamentoAdBlue
Informação geral A redução catalítica selectiva
(BlueInjection) é um método para
reduzir substancialmente os óxidos
de azoto nas emissões de escape.
Isso é conseguido injetando um fluido
de escape diesel (DEF) no sistema de escape. A amónia libertada pelo
fluido reage com os gases nitrosos
(NO x) do escape e converte-o em
azoto e água.
A designação deste fluido é AdBlue®
.
Trata-se de um fluido não tóxico, não
inflamável, incolor e inodoro
constituído por 32% de ureia e 68% de água.9 Aviso
Evitar o contacto de AdBlue com
os olhos ou a pele.
No caso de contacto com os olhos
ou a pele, enxaguar com água.
Atenção
Evitar o contacto de AdBlue com a pintura.
No caso de contacto, enxaguar
com água.
O AdBlue congela a uma temperatura
de aprox. -11 °C. Uma vez que o
veículo está equipado com um pré-
-aquecedor de AdBlue, é garantida a
redução das emissões a baixas
temperaturas. O pré-aquecedor de
AdBlue funciona automaticamente.
Advertência
O AdBlue congelado e novamente
liquefeito pode ser utilizado sem
perda de qualidade.
O consumo normal de AdBlue é de
aprox. 2 litros por 1000 km, mas pode ser superior dependendo do
comportamento de condução (por
exemplo, carga elevada ou reboque).
Depósito de AdBlue
O nível do depósito de AdBlue pode
ser consultado no menu do visor.
Avisos de nível
Em função da autonomia estimada
de AdBlue, diferentes mensagens
são apresentadas no Centro de
Informação do Condutor. As
mensagens e as restrições
constituem um requisito legal.
O primeiro aviso possível é
Autonomia do AdBlue: 2400 km .
Este aviso surge uma vez durante
breves instantes com a autonomia
estimada. A condução é possível
sem quaisquer restrições.
O próximo nível de aviso é iniciado
com uma autonomia inferior a
1750 km. A mensagem com a
autonomia atual é apresentada
sempre ao ligar a ignição e tem de ser confirmada 3 123. Reabasteça
AdBlue antes de entrar no próximo
nível de aviso.
Com uma autonomia de AdBlue
inferior a 900 km, as mensagens de
aviso a seguir são apresentadas
alternadamente e não podem ser
canceladas:

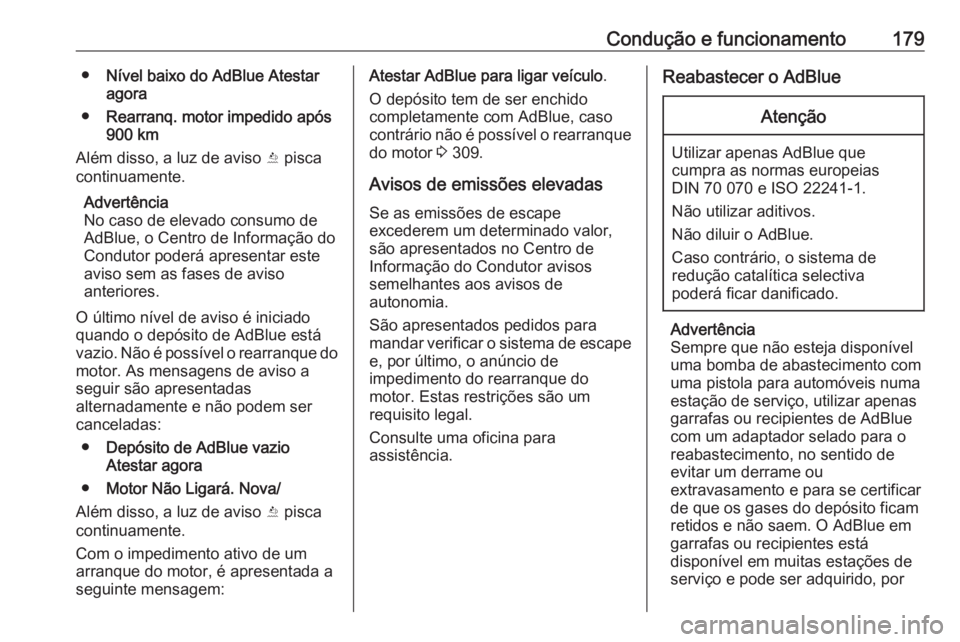

Condução e funcionamento179●Nível baixo do AdBlue Atestar
agora
● Rearranq. motor impedido após
900 km
Além disso, a luz de aviso Y pisca
continuamente.
Advertência
No caso de elevado consumo de
AdBlue, o Centro de Informação do
Condutor poderá apresentar este
aviso sem as fases de aviso
anteriores.
O último nível de aviso é iniciado
quando o depósito de AdBlue está
vazio. Não é possível o rearranque do
motor. As mensagens de aviso a
seguir são apresentadas
alternadamente e não podem ser canceladas:
● Depósito de AdBlue vazio
Atestar agora
● Motor Não Ligará. Nova/
Além disso, a luz de aviso Y pisca
continuamente.
Com o impedimento ativo de um arranque do motor, é apresentada a
seguinte mensagem:Atestar AdBlue para ligar veículo .
O depósito tem de ser enchido
completamente com AdBlue, caso
contrário não é possível o rearranque
do motor 3 309.
Avisos de emissões elevadas Se as emissões de escape
excederem um determinado valor, são apresentados no Centro de
Informação do Condutor avisos
semelhantes aos avisos de
autonomia.
São apresentados pedidos para
mandar verificar o sistema de escape e, por último, o anúncio de
impedimento do rearranque do
motor. Estas restrições são um
requisito legal.
Consulte uma oficina para
assistência.Reabastecer o AdBlueAtenção
Utilizar apenas AdBlue que cumpra as normas europeias
DIN 70 070 e ISO 22241-1.
Não utilizar aditivos.
Não diluir o AdBlue.
Caso contrário, o sistema de
redução catalítica selectiva
poderá ficar danificado.
Advertência
Sempre que não esteja disponível
uma bomba de abastecimento com
uma pistola para automóveis numa
estação de serviço, utilizar apenas
garrafas ou recipientes de AdBlue
com um adaptador selado para o
reabastecimento, no sentido de
evitar um derrame ou
extravasamento e para se certificar
de que os gases do depósito ficam
retidos e não saem. O AdBlue em
garrafas ou recipientes está
disponível em muitas estações de
serviço e pode ser adquirido, por
