Sedadla, zádržné prvky69Místa pro instalaci dětských zádržných systémů
Přípustné možnosti upevnění dětského zádržného systému pomocí tříbodového bezpečnostního pásu
Hmotnostní kategorie
Sedadlo předního spolujezdce
Na vnějších zadních sedadlechNa prostředním zadním
sedadlezapnutý airbagvypnutý airbagSkupina 0: do 10 kgXU 1,2U/L 3USkupina 0+: do 13 kgXU1,2U/L 3USkupina I: 9 až 18 kgXU1,2U/L 3,4U4Skupina II: 15 až 25 kgU1,2XU/L 3,4U4Skupina III: 22 až 36 kgU1,2XU/L 3,4U4U:Univerzální dětský zádržný systém ve spojení s tříbodovým bezpečnostním pásemL:Vhodné pro určité dětské zádržné systémy kategorií „specifické pro vozidlo“, „omezený“ nebo „polouniverzální“.
Dětský zádržný systém musí být pro daný typ vozidla schválen (viz seznam typů vozidel dětského zádržného systému)X:V této váhové třídě není povolen žádný dětský zádržný systém1:Podle potřeby posuňte sedadlo dopředu a nastavte opěradlo do svislé polohy tak, aby bezpečnostní pás směřovalz horního kotevního úchytu směrem dopředu2:Podle potřeby posuňte sedadlo nahoru a nastavte opěradlo do svislé polohy tak, aby byl bezpečnostní pás napnutýna straně spony3:Sedalo před dětským zádržným systémem posuňte podle potřeby dopředu4:Podle potřeby seřiďte příslušnou opěrku hlavy nebo ji demontujte

70Sedadla, zádržné prvkyPřípustné možnosti pro instalaci dětského zádržného systému ISOFIX s držáky ISOFIX
Hmotnostní kategorieVelikostní
kategorieÚchyt
Sedadlo předního
spolujezdce
Na vnějších
zadních
sedadlechNa prostředním
zadním sedadle
zapnutý
airbagvypnutý
airbagSkupina 0: do 10 kgGISO/L2XXXXFISO/L1XXXXEISO/R1XXIL 3XSkupina 0+: do 13 kgEISO/R1XXIL3XDISO/R2XXIL3XCISO/R3XXIL3XSkupina I: 9 až 18 kgDISO/R2XXIL3,4XCISO/R3XXIL 3,4XBISO/F2XXIL, IUF 3,4XB1ISO/F2XXXIL, IUF3,4XAISO/F3XXIL, IUF 3,4XSkupina II: 15 až 25 kgXXIL3,4XSkupina III: 22 až 36 kgXXIL3,4X

Sedadla, zádržné prvky71IL:Vhodné pro určité zádržné systémy ISOFIX následujících kategorií: „specifické-vozidlo“, „omezený“ nebo„polouniverzální“. Zádržný systém ISOFIX musí být pro daný typ vozidla schválen (viz seznam typů vozidel dětského
zádržného systému).IUF:Vhodné pro dětské zádržné systémy ISOFIX univerzální kategorie, schválené pro používání v této váhové kategorii a umístěné po směru jízdy.X:V této váhové kategorii není schválen žádný ISOFIX dětský zádržný systém.1:Podle potřeby posuňte sedadlo dopředu a nastavte sklon opěradla do svislé polohy tak, aby bezpečnostní pássměřoval z horního kotevního úchytu směrem dopředu2:Podle potřeby nastavte výšku sedadla a nastavte sklon opěradla do svislé polohy tak, aby byl bezpečnostní pás
na straně spony napnutý3:Sedalo před dětským zádržným systémem posuňte podle potřeby dopředu4:Podle potřeby seřiďte příslušnou opěrku hlavy nebo ji demontujte
Velikostní kategorie a přípravek sedadla ISOFIX
A - ISO/F3:Dětské zádržné systémy umístěné po směru jízdy pro děti ve váhové kategorii 9 až 18 kg.B - ISO/F2:Dětské zádržné systémy obrácené po směru jízdy pro menší děti ve váhové kategorii 9 až 18 kg.B1 - ISO/F2X:Dětské zádržné systémy obrácené po směru jízdy pro menší děti ve váhové kategorii 9 až 18 kg.C - ISO/R3:Dětské zádržné systémy obrácené proti směru jízdy pro děti ve váhové kategorii do 18 kg.D - ISO/R2:Dětské zádržné systémy obrácené proti směru jízdy pro menší děti ve váhové kategorii do 18 kg.E - ISO/R1:Dětské zádržné systémy obrácené proti směru jízdy pro nejmladší děti ve váhové kategorii do 13 kg.F- ISO/L1:Dětský zádržný systém umístěný čelem bočně vlevo (přenosný dětský koš)G - ISO/L2:Dětský zádržný systém umístěný čelem bočně vpravo (přenosný dětský koš)

72Sedadla, zádržné prvkyPřípustné možnosti montáže dětského zádržného systému i-size s držáky ISOFIXSedadlo předního spolujezdce
Na vnějších zadních sedadlechNa prostředním zadním sedadle
zapnutý airbagvypnutý airbagDětské zádržné
systémy i-sizeXXi - UXi - U:vhodné pro dětské zádržné systémy i-size umístěné po nebo proti směru jízdyX:poloha sedadla není vhodná pro „univerzální“ dětské zádržné systémy i-size

Úložné prostory73Úložné prostoryÚložné schránky..........................73
Odkládací schránka v palubní desce ........................................ 73
Držáky nápojů ........................... 73
Přední úložná schránka .............74
Odkládací schránka v loketní opěrce ...................................... 74
Zavazadlový prostor ....................75
Kryt nákladového prostoru ........81
Kryt zadního úložného prostoru pod podlahou ........................... 83
Poutací oka ............................... 83
Systém regulování nákladu .......84
Bezpečnostní síť .......................86
Výstražný trojúhelník .................88
Lékárnička ................................. 88
Systém střešních nosičů ..............89
Střešní nosič .............................. 89
Informace o nakládání .................90Úložné schránky9Varování
Neukládejte do úložných schránek
těžké a ostré předměty.
V opačném případě by se při
prudkém zabrzdění, náhlé změně
směru nebo při nehodě mohlo
otevřít víko úložné schránky
a předměty, které z této schránky
vypadnou, by mohly cestující
zranit.
Odkládací schránka
v palubní desce
Odkládací schránka v palubní desce
je vybavena držákem na tužku,
držákem na mince a adaptérem na
pojistné matice kol.
Pokud je vozidlo v pohybu, schránka v palubní desce musí být uzavřena.
Držáky nápojů
Držáky nápojů se nacházejí ve
středové konzole.
Ilustrace znázorňují různé verze.

74Úložné prostory

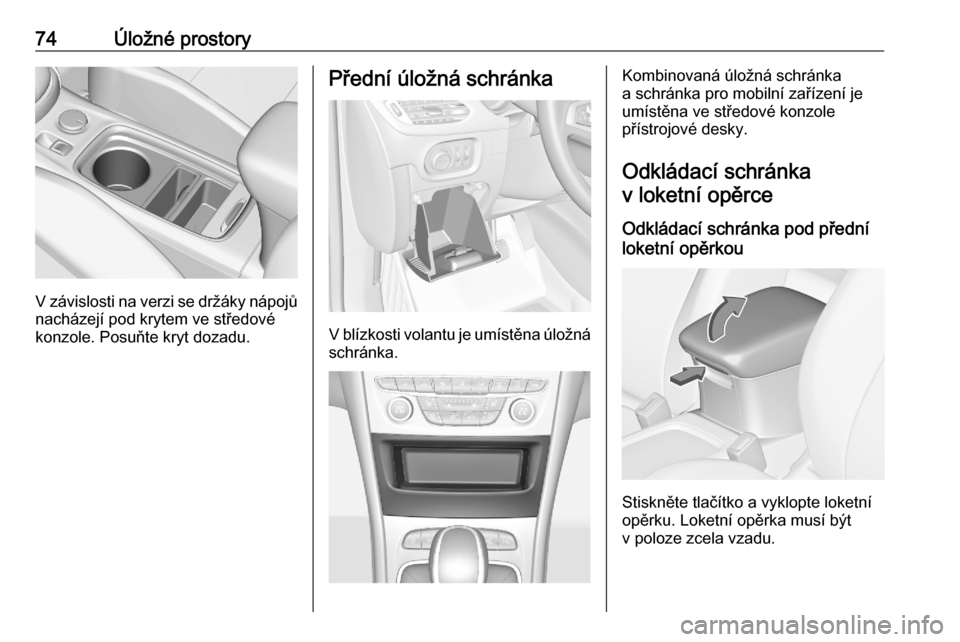

V závislosti na verzi se držáky nápojůnacházejí pod krytem ve středové
konzole. Posuňte kryt dozadu.
Přední úložná schránka
V blízkosti volantu je umístěna úložná schránka.
Kombinovaná úložná schránka
a schránka pro mobilní zařízení je
umístěna ve středové konzole
přístrojové desky.
Odkládací schránka
v loketní opěrce
Odkládací schránka pod přední
loketní opěrkou
Stiskněte tlačítko a vyklopte loketní
opěrku. Loketní opěrka musí být
v poloze zcela vzadu.

Úložné prostory75Zavazadlový prostor
V závislosti na výbavě je opěradlo
zadních sedadel rozděleno do dvou
nebo třech částí. Všechny části lze
sklopit.
Před sklápěním opěradel zadních
sedadel proveďte následující, bude-li
třeba:
● 5dveřový hatchback: vyjměte kryt zavazadlového prostoru
3 81.
● Sports Tourer: vyjměte roletovou
clonu 3 81.
● Stiskněte a podržte západku a následně zatlačte opěrku hlavydolů 3 47.
● Vyjměte zadní opěrky hlavy, aby opěradla zcela spočívala na
polštářích sedadel 3 47.Zvětšení zavazadlového prostoru
(dvoudílné opěradlo zadních
sedadel), 5dveřový hatchback

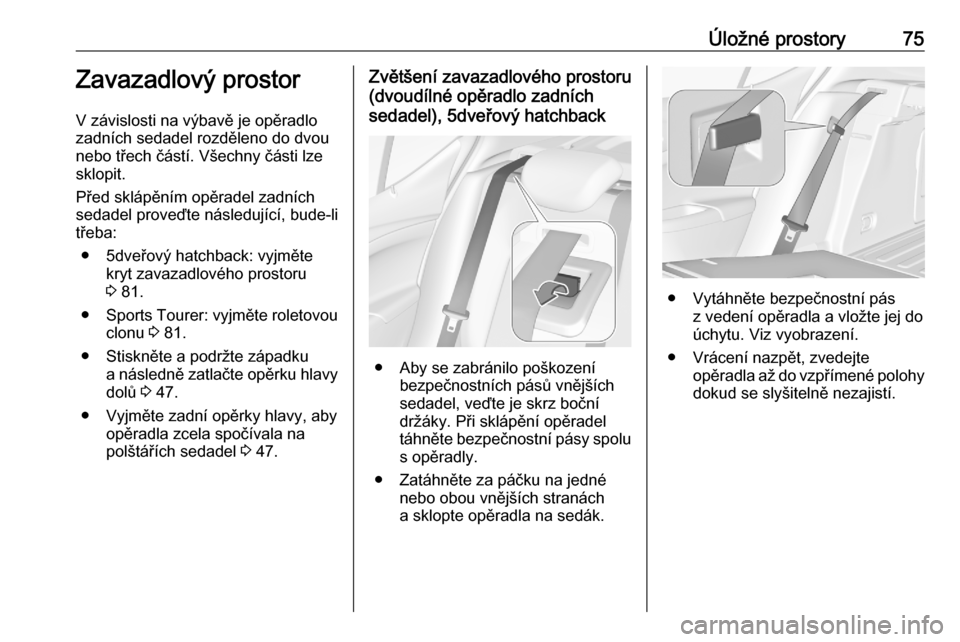

● Aby se zabránilo poškození bezpečnostních pásů vnějších
sedadel, veďte je skrz boční
držáky. Při sklápění opěradel
táhněte bezpečnostní pásy spolu
s opěradly.
● Zatáhněte za páčku na jedné nebo obou vnějších stranách
a sklopte opěradla na sedák.
● Vytáhněte bezpečnostní pás z vedení opěradla a vložte jej do
úchytu. Viz vyobrazení.
● Vrácení nazpět, zvedejte opěradla až do vzpřímené polohydokud se slyšitelně nezajistí.

76Úložné prostory
Opěradla jsou správně zajištěna
pouze, pokud již není viditelná
červená značka poblíž páčky.
9 Varování
Než se rozjedete, při vyklopení
nahoru zkontrolujte, zda jsou
opěradla spolehlivě zajištěna.
V opačném případě může při
prudkém brzdění nebo kolizi dojít
k poranění osob nebo poškození
nákladu či vozidla.
Pokud je opěradlo zvednuto příliš
rychle, může se bezpečnostní pás na
prostředním sedadle zablokovat. Pro
uvolnění navíječe zatlačte
bezpečnostní pás dovnitř nebo ho
vytáhněte asi 20 mm a potom ho
uvolněte.
Zvětšení zavazadlového prostoru
(třídílné opěradlo zadních
sedadel), 5dveřový hatchback

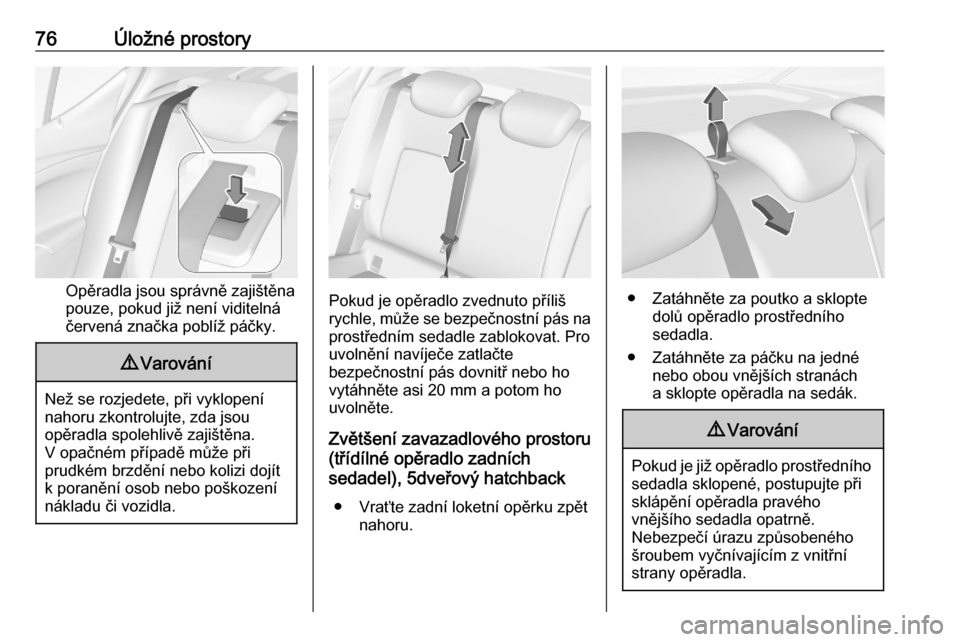

● Vraťte zadní loketní opěrku zpět nahoru.● Zatáhněte za poutko a skloptedolů opěradlo prostředního
sedadla.
● Zatáhněte za páčku na jedné nebo obou vnějších stranách
a sklopte opěradla na sedák.
9 Varování
Pokud je již opěradlo prostředního
sedadla sklopené, postupujte při
sklápění opěradla pravého
vnějšího sedadla opatrně.
Nebezpečí úrazu způsobeného
šroubem vyčnívajícím z vnitřní
strany opěradla.

Úložné prostory77

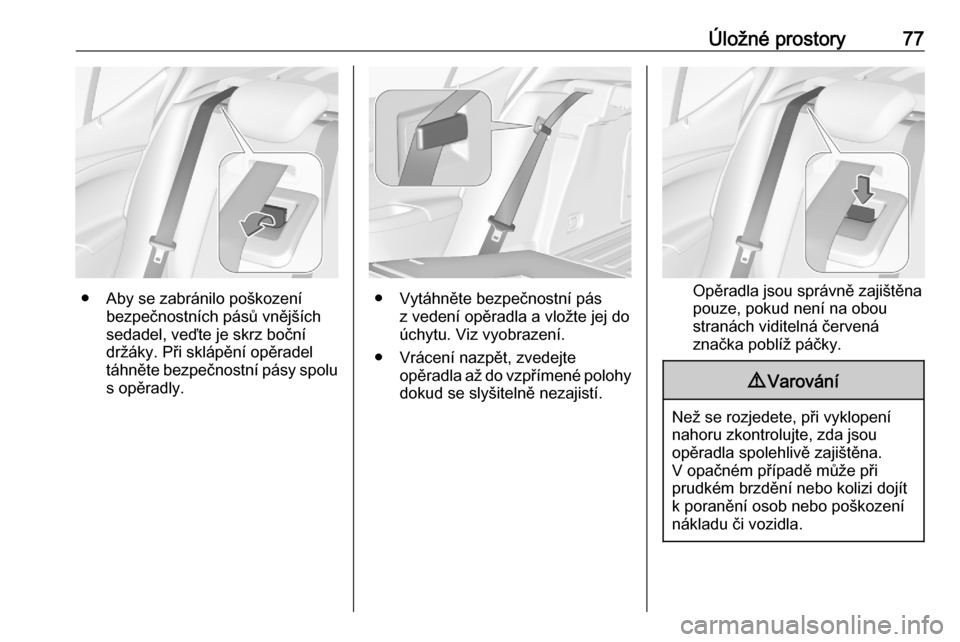

● Aby se zabránilo poškozeníbezpečnostních pásů vnějších
sedadel, veďte je skrz boční
držáky. Při sklápění opěradel
táhněte bezpečnostní pásy spolu
s opěradly.● Vytáhněte bezpečnostní pás z vedení opěradla a vložte jej do
úchytu. Viz vyobrazení.
● Vrácení nazpět, zvedejte opěradla až do vzpřímené polohydokud se slyšitelně nezajistí.Opěradla jsou správně zajištěna
pouze, pokud není na obou
stranách viditelná červená
značka poblíž páčky.
9 Varování
Než se rozjedete, při vyklopení
nahoru zkontrolujte, zda jsou
opěradla spolehlivě zajištěna.
V opačném případě může při
prudkém brzdění nebo kolizi dojít
k poranění osob nebo poškození
nákladu či vozidla.

78Úložné prostory

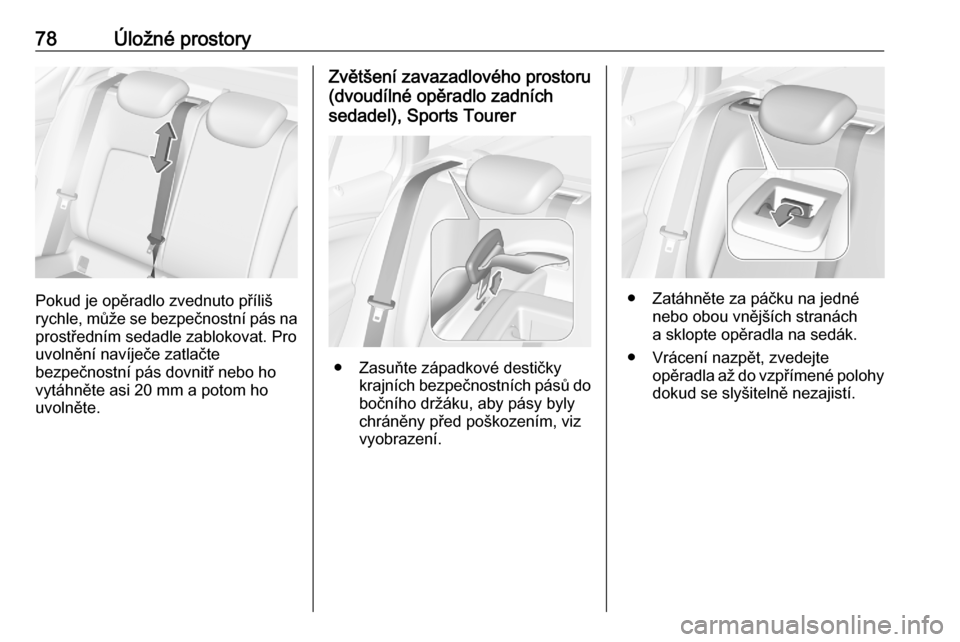

Pokud je opěradlo zvednuto příliš
rychle, může se bezpečnostní pás na
prostředním sedadle zablokovat. Pro
uvolnění navíječe zatlačte
bezpečnostní pás dovnitř nebo ho
vytáhněte asi 20 mm a potom ho
uvolněte.
Zvětšení zavazadlového prostoru
(dvoudílné opěradlo zadních
sedadel), Sports Tourer
● Zasuňte západkové destičky krajních bezpečnostních pásů do
bočního držáku, aby pásy byly
chráněny před poškozením, viz
vyobrazení.
● Zatáhněte za páčku na jedné nebo obou vnějších stranách
a sklopte opěradla na sedák.
● Vrácení nazpět, zvedejte opěradla až do vzpřímené polohydokud se slyšitelně nezajistí.
