264Уход за автомобилемпередачу или задний ход или
установите селектор передач в
положение Р. Примите меры,
чтобы автомобиль не скаты‐ вался.
● Стояночный тормоз не затяги‐ вать.
● Открыть капот, закрыть все двери и запереть автомобиль.
● Снимите зажим с "минусового" контакта аккумуляторной бата‐реи автомобиля. Обратите
внимание, что все системы, в
том числе противоугонная,
будут отключены.
Вод в эксплуатацию Когда вы захотите снова восполь‐
зоваться автомобилем:
● Подключите зажим к минусо‐ вой клемме аккумуляторнойбатареи автомобиля. Выпол‐
ните инициализацию электри‐
ческих стеклоподъемников
3 47.
● Проверьте давление в шинах. ● Заполните бачок стеклоомыва‐
теля.● Проверьте уровень моторного масла.
● Проверьте уровень охлаждаю‐ щей жидкости.
● При необходимости устано‐ вите на место номерной знак.
Крепление номерного знака
3 263.
Утилизация отработавшего срокслужбы автомобиля
Информация о центрах восстанов‐
ления и утилизации старых авто‐
мобилей для стран, где такая
утилизация предусмотрена законо‐ дательством, приведена на нашем
сайте. Утилизацию могут прово‐
дить только уполномоченные на
это предприятия.Проверка автомобиля
Выполнение работ9 Предупреждение
Проверки в моторном отсеке
можно выполнять только при
выключенном зажигании.
Вентилятор радиатора может
заработать даже при выключен‐ ном зажигании.

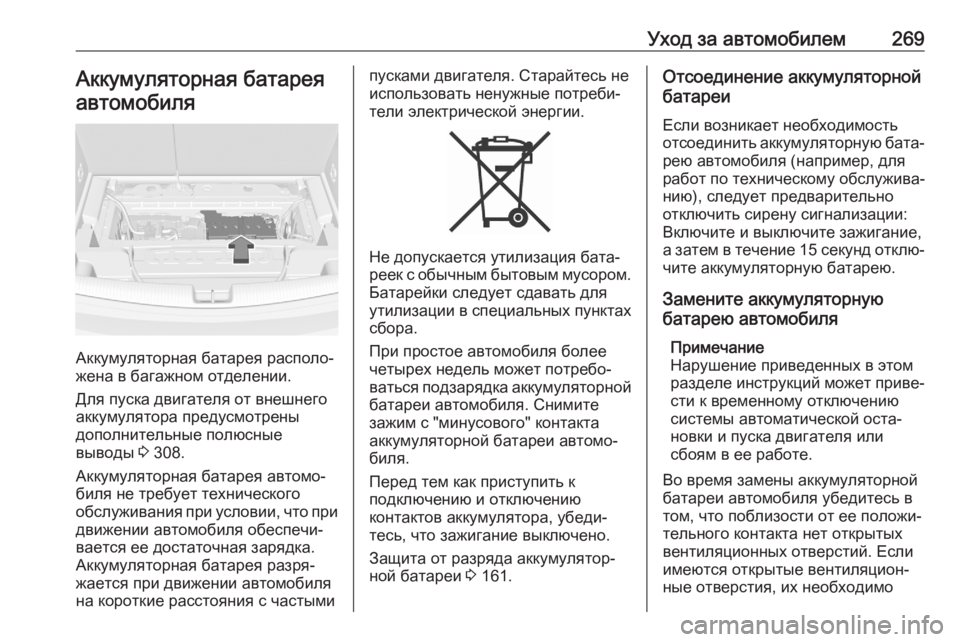

Уход за автомобилем269Аккумуляторная батареяавтомобиля
Аккумуляторная батарея располо‐
жена в багажном отделении.
Для пуска двигателя от внешнего аккумулятора предусмотрены
дополнительные полюсные
выводы 3 308.
Аккумуляторная батарея автомо‐
биля не требует технического
обслуживания при условии, что при
движении автомобиля обеспечи‐
вается ее достаточная зарядка. Аккумуляторная батарея разря‐
жается при движении автомобиля
на короткие расстояния с частыми
пусками двигателя. Старайтесь не
использовать ненужные потреби‐
тели электрической энергии.
Не допускается утилизация бата‐
реек с обычным бытовым мусором.
Батарейки следует сдавать для
утилизации в специальных пунктах сбора.
При простое автомобиля более
четырех недель может потребо‐
ваться подзарядка аккумуляторной
батареи автомобиля. Снимите
зажим с "минусового" контакта аккумуляторной батареи автомо‐
биля.
Перед тем как приступить к
подключению и отключению
контактов аккумулятора, убеди‐
тесь, что зажигание выключено.
Защита от разряда аккумулятор‐
ной батареи 3 161.
Отсоединение аккумуляторной
батареи
Если возникает необходимость
отсоединить аккумуляторную бата‐
рею автомобиля (например, для работ по техническому обслужива‐
нию), следует предварительно
отключить сирену сигнализации:
Включите и выключите зажигание, а затем в течение 15 секунд отклю‐ чите аккумуляторную батарею.
Замените аккумуляторную
батарею автомобиля
Примечание
Нарушение приведенных в этом
разделе инструкций может приве‐ сти к временному отключению
системы автоматической оста‐
новки и пуска двигателя или
сбоям в ее работе.
Во время замены аккумуляторной
батареи автомобиля убедитесь в
том, что поблизости от ее положи‐ тельного контакта нет открытых
вентиляционных отверстий. Если
имеются открытые вентиляцион‐
ные отверстия, их необходимо

270Уход за автомобилемзакрыть заглушкой. Вентиляцион‐
ные отверстия около отрицатель‐
ного контакта должны быть
открыты.
Аккумуляторная батарея должна
заменять на батарею того же типа.
Замена аккумуляторной батареи
должно выполняться в сервисном
центре.
Система автоматической оста‐
новки и пуска двигателя 3 182.
Зарядка аккумуляторной
батареи автомобиля9 Предупреждение
На автомобилях, оборудован‐
ных системой автоматической
остановки и пуска двигателя,
необходимо следить за тем,
чтобы ток зарядки при исполь‐ зовании зарядного устройства
не превышал 14,6 В. В против‐
ном случае аккумуляторная
батарея автомобиля может
выйти из строя.
Запуск от дополнительной АКБ 3 308.
Защита от разряда
аккумуляторной батареи
Напряжение батарейки
Когда напряжение аккумуляторной
батареи автомобиля опускается
ниже критического уровня, на
дисплее информационного центра водителя отображается преду‐
преждающее сообщение.
Во время движения система конт‐
роля нагрузки может временно
отключать отдельные функции,
например, подогрев заднего
стекла.
Отключенные функции будут авто‐
матически снова включены, как
только позволят условия.
Ускоренный заряд на холостом
ходу
Если аккумуляторная батарея
автомобиля разрядилась, для ее
зарядки должен быть увеличен
выходной ток генератора. Это
достигается включением режимаускоренного заряда на холостом
ходу, который может сопрово‐
ждаться характерным звуком.
В информационном центре води‐
теля появляется сообщение.
Штепсельная розетка
Питание розеток отключается при
падении заряда аккумулятора
автомобиля ниже определенного
уровня.
Табличка с
предупредительными знаками

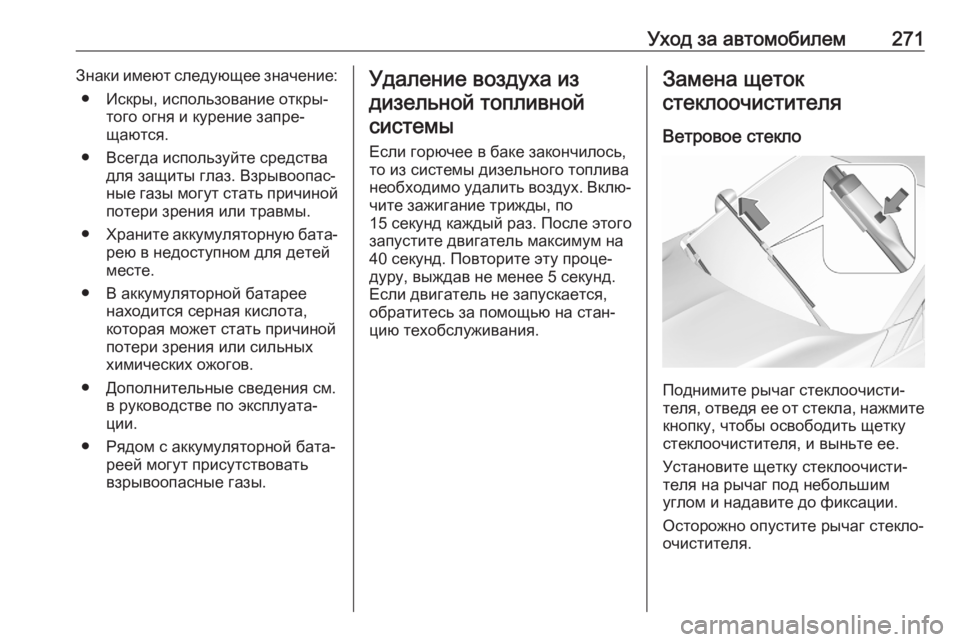

Уход за автомобилем271Знаки имеют следующее значение:● Искры, использование откры‐ того огня и курение запре‐
щаются.
● Всегда используйте средства для защиты глаз. Взрывоопас‐
ные газы могут стать причиной
потери зрения или травмы.
● Храните аккумуляторную бата‐
рею в недоступном для детейместе.
● В аккумуляторной батарее находится серная кислота,
которая может стать причиной
потери зрения или сильных
химических ожогов.
● Дополнительные сведения см. в руководстве по эксплуата‐
ции.
● Рядом с аккумуляторной бата‐ реей могут присутствовать
взрывоопасные газы.Удаление воздуха из
дизельной топливнойсистемы
Если горючее в баке закончилось,то из системы дизельного топлива
необходимо удалить воздух. Вклю‐
чите зажигание трижды, по
15 секунд каждый раз. После этого
запустите двигатель максимум на
40 секунд. Повторите эту проце‐
дуру, выждав не менее 5 секунд.
Если двигатель не запускается, обратитесь за помощью на стан‐цию техобслуживания.Замена щеток
стеклоочистителя
Ветровое стекло
Поднимите рычаг стеклоочисти‐
теля, отведя ее от стекла, нажмите кнопку, чтобы освободить щетку
стеклоочистителя, и выньте ее.
Установите щетку стеклоочисти‐
теля на рычаг под небольшим
углом и надавите до фиксации.
Осторожно опустите рычаг стекло‐
очистителя.

290Уход за автомобилем№Электрическая цепь20–21Складывающиеся задние
сиденья с электроприводом22–
После замены перегоревших
предохранителей следует закрыть крышку блока предохранителей и
зафиксировать ее, нажав сверху.
Дополнительные плавкие предо‐
хранители расположены рядом с
аккумуляторной батареей автомо‐
биля.
№Электрическая цепь1Блок управления двигателем2Топливный насос3ЭлектропитаниеАвтомобильный
инструмент
Инструмент 5-дверный хетчбэк с запасным
колесом
Откройте панель пола багажного
отделения 3 92.
Домкрат, буксирная проушина и
инструменты расположены в
ящике с инструментами под запас‐
ным колесом.
Запасное колесо 3 304.

308Уход за автомобилем
1.Снимите центральную крышку с
эмблемой марки, нажав на нее
изнутри.
2. Положите колесо наружной стороной вниз в нишу.
3. Закрепите неисправное колесо гайкой-барашком.
4. В зависимости от размера шины колесо, возможно, можно
будет закрыть панелью пола.
Запасное колесо с
направленным рисунком
протектора
Для шин, вращающихся в противо‐ положном направлении, справед‐
ливо следующее:
● Ухудшается управляемость автомобиля. Неисправную
шину как можно скорее заме‐
ните или отремонтируйте и
установите на место вместо
запасного колеса.
● Особенно осторожно двигай‐ тесь по мокрым и покрытым
снегом поверхностям.Запуск от
дополнительной АКБ
Если аккумуляторная батарея
автомобиля разрядилась, двига‐
тель можно запустить с помощью
вспомогательных пусковых прово‐
дов и батареи другого автомобиля.
Не запускайте двигатель от устрой‐
ства быстрой зарядки.
Аккумуляторная батарея распола‐
гается в багажном отделении и
закрыта крышкой. В моторном
отделении имеются дополнитель‐
ные клеммы для пуска двигателя
от внешнего аккумулятора.9 Предупреждение
При запуске от внешнего источ‐
ника будьте крайне внима‐
тельны. Любое отклонение от
приведенных ниже рекоменда‐
ций может привести к травме
или повреждениям в результате

Уход за автомобилем309взрыва аккумуляторных бата‐рей и выходу из строя электро‐
оборудования обоих автомоби‐
лей.9 Предупреждение
Следует избегать попадания
электролита аккумуляторной
батареи в глаза, на кожу, на
ткани и на окрашенные поверх‐
ности. Электролит содержит
серную кислоту, которая может
причинить травму или привести
к смерти при непосредственном воздействии.
● Не допускайте попадания на аккумуляторную батарею авто‐мобиля искр и открытого
пламени.
● Разряженная аккумуляторная батарея автомобиля может
замерзнуть уже при темпера‐
туре около 0 °C. Перед подклю‐
чением пусковых проводов
разморозьте замерзшую акку‐
муляторную батарею.
● Работая с аккумуляторной батареей автомобиля, наде‐
вайте защитные очки и одежду.
● Используйте вспомогательную аккумуляторную батарею с
таким же номинальным напря‐
жением (12 В). Ее емкость (Ач)
должна быть не менее емкости разряженной аккумуляторной
батареи автомобиля.
● Пусковые провода должны иметь изолированные зажимы
сечением не менее 16 мм 2
(25
мм 2
для дизельных двигате‐
лей).
● Не отключайте разряженную батарею автомобиля от авто‐мобильной сети.
● Отключите лишние потреби‐ тели тока.
● Во время запуска от внешнего источника питания не накло‐
няйтесь над аккумуляторной
батареей автомобиля.
● Зажимы одного провода не должны касаться зажимов
другого провода.● При запуске от вспомогатель‐ ной батареи автомобили не
должны касаться друг друга.
● Включите стояночный тормоз, установите механическую
коробку передач в нейтраль‐ ное положение, а автоматиче‐
скую коробку передач на Р.
● Снимите защитные колпачки с положительных клемм обеихаккумуляторных батарей.
На иллюстрациях показаны разные
модели.

310Уход за автомобилем
Порядок подключения проводов:1. Подключите красный провод к "положительной" клемме вспо‐
могательной аккумуляторной
батареи.
2. Другой конец красного провода подключите к "положительной"
клемме разрядившейся аккуму‐
ляторной батареи автомобиля.
3. Подключите черный провод к "отрицательной" клемме вспо‐
могательной аккумуляторной
батареи.
4. Другой конец черного провода подключите к точке соединения
на массу в моторном отделении вашего автомобиля.
Проложите провода таким
образом, чтобы они не касались
вращающихся деталей в моторном
отсеке.
Для запуска двигателя: 1. Запустить двигатель автомо‐ биля, используемого в качестве
"донора".
2. Через 5 минут запустите двига‐ тель другого автомобиля. Стар‐тер можно включать не более
чем на 15 секунд и с интерва‐
лом в одну минуту.
3. Дайте обоим двигателям с подключенными проводами
поработать примерно 3 минуты на холостом ходу.4. На автомобиле с разряженной АКБ включите потребители
тока (например, фары, обогрев
заднего стекла).
5. Отключение проводов произво‐
дить в обратном порядке.

Информация о клиенте345автомобиля или в общих условиях
продажи по ключевой фразе
«Защита данных» и по ссылкам для
соответствующих функциональ‐
ных характеристик. Эти сведения
также доступны в Интернете.
Данные о работе систем
автомобиля
Блоки управления обрабатывают
данные, чтобы обеспечить работу
различных систем автомобиля.
К таким данным могут относиться,
например:
● сведения о текущем состоянии
автомобиля и его систем
(например, о скорости враще‐
ния колес, скорости движения
автомобиля, скорости тормо‐
жения, поперечном ускорении,
состоянии индикатора пристег‐
нутых ремней).
● сведения о параметрах окру‐ жающей среды (например,
сигналы датчиков темпера‐
туры, дождя, расстояния).Как правило, такие данные не
хранятся длительное время (за
пределами текущего ездового
цикла) и обрабатываются непос‐
редственно в самом автомобиле.
Во многих блоках управления (в
том числе в радиобрелоке) есть
встроенная память. Она исполь‐
зуется для временного или
постоянного хранения информа‐
ции о состоянии автомобиля, уста‐
лости отдельных компонентов,
истории обслуживания, событиях
технического характера и ошибках.
В зависимости от уровня комплек‐
тации в них могут храниться
следующие данные:
● рабочее состояние отдельных компонентов систем
(например, данные об уровне
эксплуатационных жидкостей, давлении в шинах, состоянии
АКБ),
● сведения о сбоях и выходе из строя важных деталей и узлов
(например, световых прибо‐
ров, тормозных механизмов),● сведения о поведении систем автомобиля в различных
ситуациях (например, инфор‐
мация о срабатывании надув‐
ных подушек безопасности, включении системы динамиче‐
ской стабилизации),
● информация о событиях, приведших к повреждению
автомобиля,
● уровень заряда высоковольт‐ ной аккумуляторной батареи,
запас хода (на электрифициро‐ ванных автомобилях).
В отдельных случаях (например,
при обнаружении неисправности)
необходимо сохранять данные,
которые в противном случае будут
стерты.
В случае обращения в сервисный
центр (например, для проведения
ремонта или обслуживания) иден‐
тификационный номер автомобиля
и сохраненные данные о работе
систем автомобиля могут быть
считаны и при необходимости

350Предметный
указательА Аварийная световая сигнализация ........................ 155
Автоматическая коробка передач ................................. 193
Автоматическое включение режима предотвращения
бликов ..................................... 46
Автоматическое запирание ....... 32
Автоматическое переключение дальнего
света ............................... 127, 149
Автоматическое управление освещением .......................... 149
Автомобильный инструмент ....290
Адаптивный круиз-контроль ...
........................................ 128, 208
Аккумуляторная батарея автомобиля ........................... 269
Аксессуары и модернизация автомобиля ........................... 263
Активное экстренное торможение............................ 222
Антиблокировочная тормозная система ...............198
Антиблокировочная тормозная система (ABS) ....124Б
Багажная сетка .......................... 96
Багажник на крыше ....................99
Багажное отделение ............ 34, 84
Блокировка замков от детей .....34
Блок предохранителей в багажном отделении ............288
Блок предохранителей в моторном отсеке ................... 284
Блок предохранителей в приборной панели ................286
Боковые фонари .......................148
Буксировка ........................ 255, 311
Буксировка автомобиля ..........311
Буксировка другого автомобиля ........................... 312
Буксировка прицепа ................. 256
В Введение ...................................... 3
Вентиляционные отверстия .....171
Вентиляция ................................. 63
Ветровое стекло .........................47
Вещевое отделение в подлокотнике .......................... 83
Вещевые ящики .......................... 82
Включение освещения при выходе из автомобиля .........160
Включение освещения при посадке в автомобиль ..........159
