OPEL ASTRA K 2020 Посібник з експлуатації (in Ukrainian)

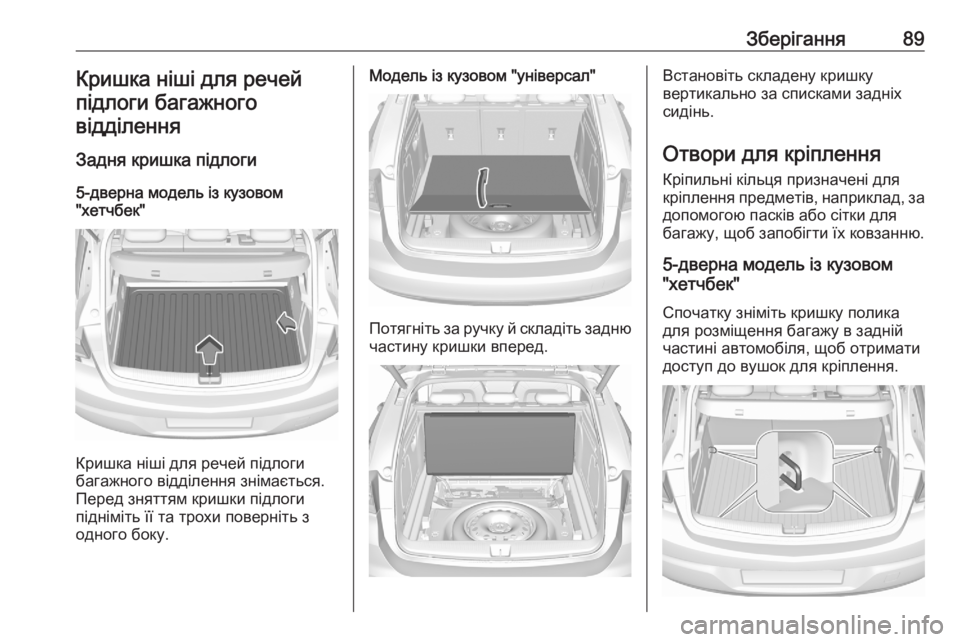

Зберігання89Кришка ніші для речей
підлоги багажного відділення
Задня кришка підлоги 5-дверна модель із кузовом
"хетчбек"
Кришка ніші для речей підлоги
багажного відділення знімається.
Перед зняттям кришки підлоги
підніміть її та трохи поверніть з
одного боку.
Модель із кузовом "універсал"
Потягніть за ручку й складіть задню
частину кришки вперед.
Встановіть складену кришку
вертикально за списками задніх
сидінь.
Отвори для кріплення Кріпильні кільця призначені для
кріплення предметів, наприклад, за
допомогою пасків або сітки для багажу, щоб запобігти їх ковзанню.
5-дверна модель із кузовом
"хетчбек"
Спочатку зніміть кришку полика
для розміщення багажу в задній
частині автомобіля, щоб отримати
доступ до вушок для кріплення.

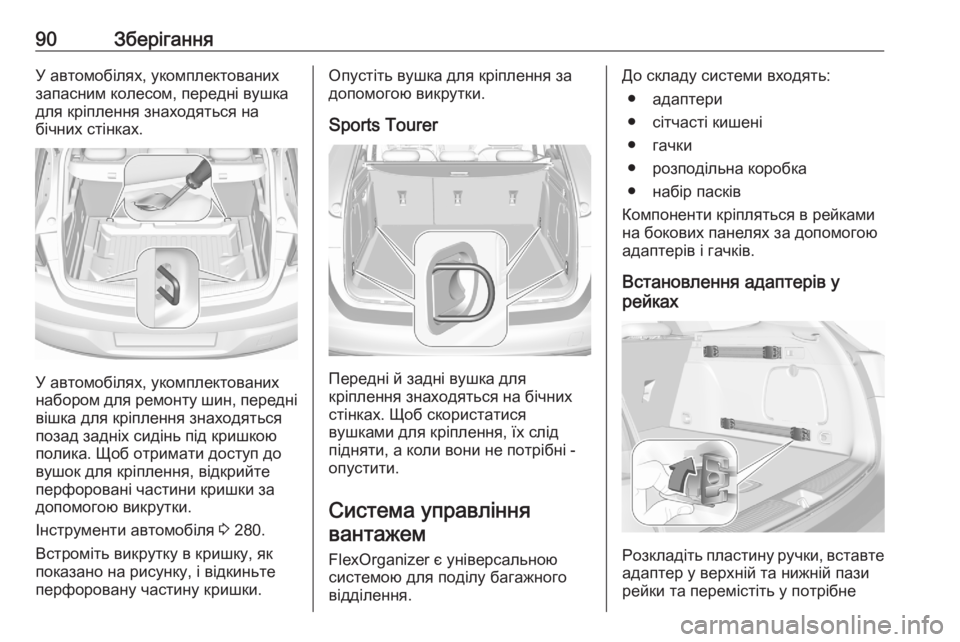

90ЗберіганняУ автомобілях, укомплектованих
запасним колесом, передні вушка
для кріплення знаходяться на
бічних стінках.
У автомобілях, укомплектованих
набором для ремонту шин, передні
вішка для кріплення знаходяться
позад задніх сидінь під кришкою
полика. Щоб отримати доступ до
вушок для кріплення, відкрийте
перфоровані частини кришки за
допомогою викрутки.
Інструменти автомобіля 3 280.
Встроміть викрутку в кришку, як
показано на рисунку, і відкиньте
перфоровану частину кришки.
Опустіть вушка для кріплення за
допомогою викрутки.
Sports Tourer
Передні й задні вушка для
кріплення знаходяться на бічних
стінках. Щоб скористатися
вушками для кріплення, їх слід підняти, а коли вони не потрібні -
опустити.
Система управління вантажем
FlexOrganizer є універсальною
системою для поділу багажного
відділення.
До складу системи входять:
● адаптери
● сітчасті кишені
● гачки
● розподільна коробка
● набір пасків
Компоненти кріпляться в рейками
на бокових панелях за допомогою
адаптерів і гачків.
Встановлення адаптерів у
рейках
Розкладіть пластину ручки, вставте адаптер у верхній та нижній пази
рейки та перемістіть у потрібне

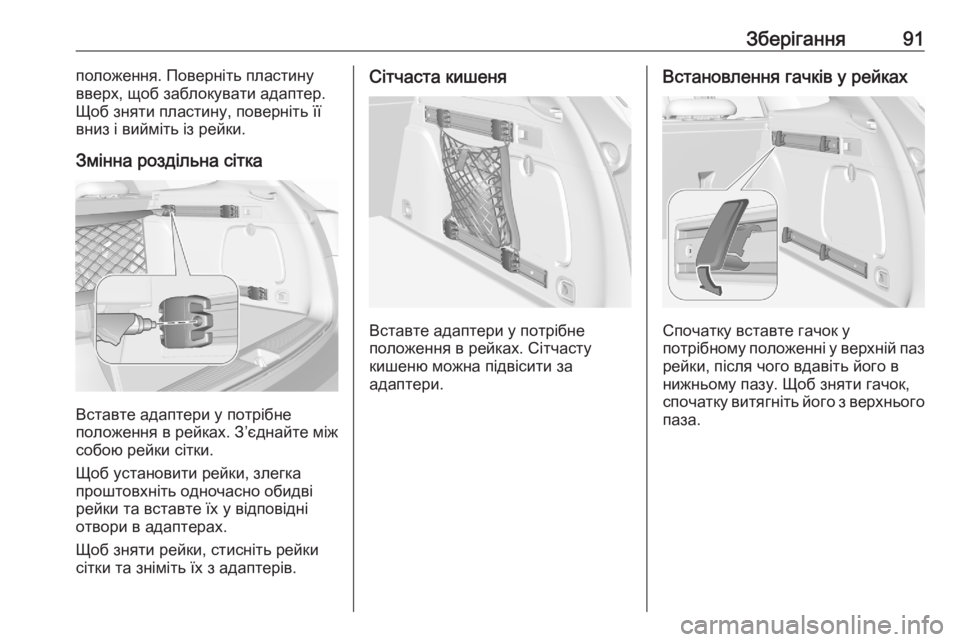

Зберігання91положення. Поверніть пластину
вверх, щоб заблокувати адаптер.
Щоб зняти пластину, поверніть її
вниз і вийміть із рейки.
Змінна роздільна сітка
Вставте адаптери у потрібне
положення в рейках. З’єднайте між собою рейки сітки.
Щоб установити рейки, злегка
проштовхніть одночасно обидві
рейки та вставте їх у відповідні
отвори в адаптерах.
Щоб зняти рейки, стисніть рейки
сітки та зніміть їх з адаптерів.
Сітчаста кишеня
Вставте адаптери у потрібне
положення в рейках. Сітчасту
кишеню можна підвісити за
адаптери.
Встановлення гачків у рейках
Спочатку вставте гачок у
потрібному положенні у верхній паз
рейки, після чого вдавіть його в
нижньому пазу. Щоб зняти гачок,
спочатку витягніть його з верхнього паза.

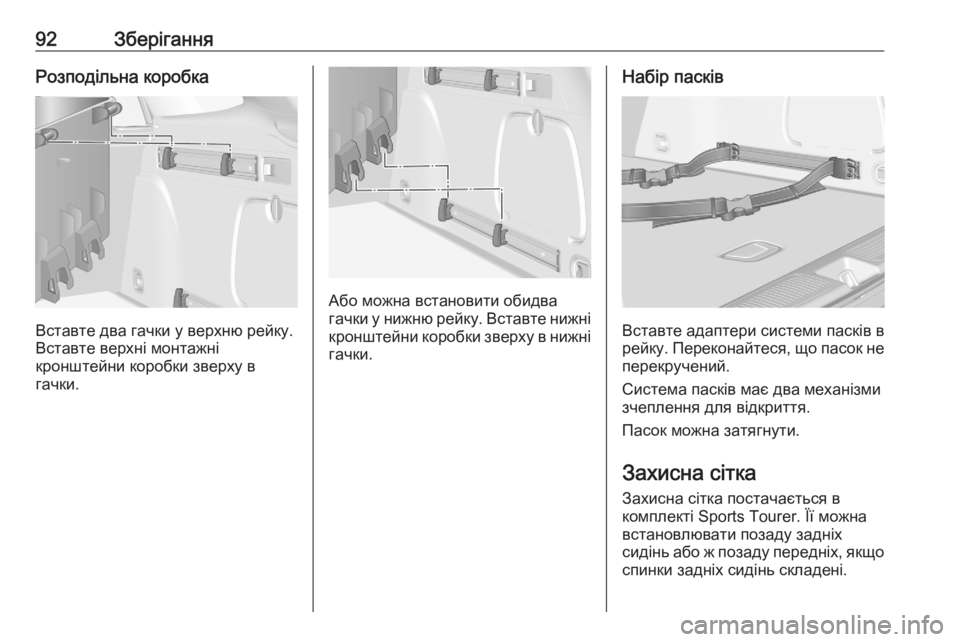

92ЗберіганняРозподільна коробка
Вставте два гачки у верхню рейку.
Вставте верхні монтажні
кронштейни коробки зверху в
гачки.
Або можна встановити обидва гачки у нижню рейку. Вставте нижні
кронштейни коробки зверху в нижні гачки.
Набір пасків
Вставте адаптери системи пасків в
рейку. Переконайтеся, що пасок не перекручений.
Система пасків має два механізми зчеплення для відкриття.
Пасок можна затягнути.
Захисна сітка
Захисна сітка постачається в
комплекті Sports Tourer. Її можна
встановлювати позаду задніх
сидінь або ж позаду передніх, якщо спинки задніх сидінь складені.

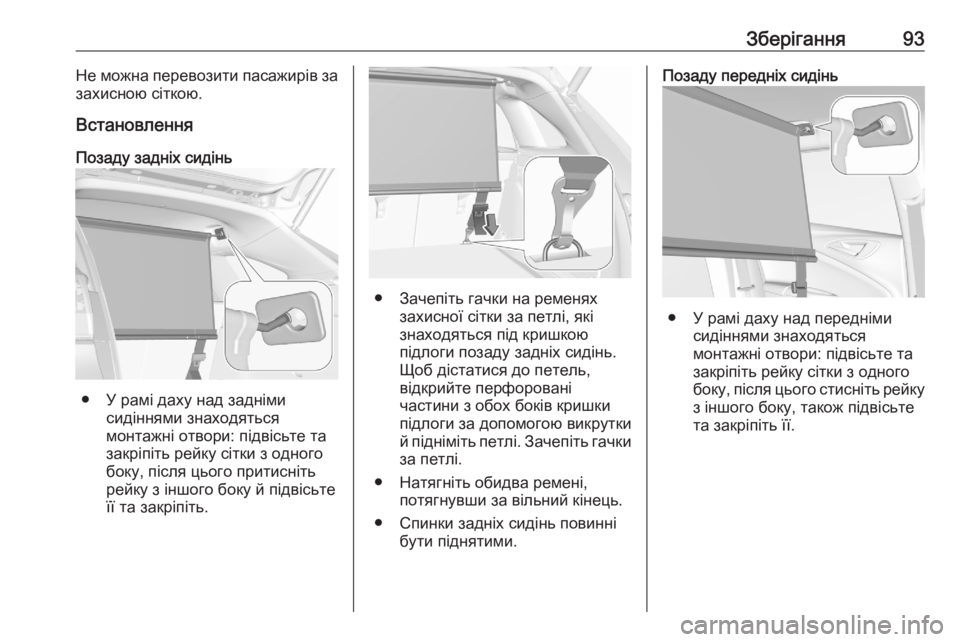

Зберігання93Не можна перевозити пасажирів зазахисною сіткою.
Встановлення
Позаду задніх сидінь
● У рамі даху над задніми сидіннями знаходяться
монтажні отвори: підвісьте та
закріпіть рейку сітки з одного
боку, після цього притисніть
рейку з іншого боку й підвісьте
її та закріпіть.
● Зачепіть гачки на ременях захисної сітки за петлі, які
знаходяться під кришкою
підлоги позаду задніх сидінь.
Щоб дістатися до петель,
відкрийте перфоровані
частини з обох боків кришки
підлоги за допомогою викрутки
й підніміть петлі. Зачепіть гачки
за петлі.
● Натягніть обидва ремені, потягнувши за вільний кінець.
● Спинки задніх сидінь повинні бути піднятими.
Позаду передніх сидінь
● У рамі даху над передніми сидіннями знаходяться
монтажні отвори: підвісьте та
закріпіть рейку сітки з одного
боку, після цього стисніть рейку з іншого боку, також підвісьтета закріпіть її.

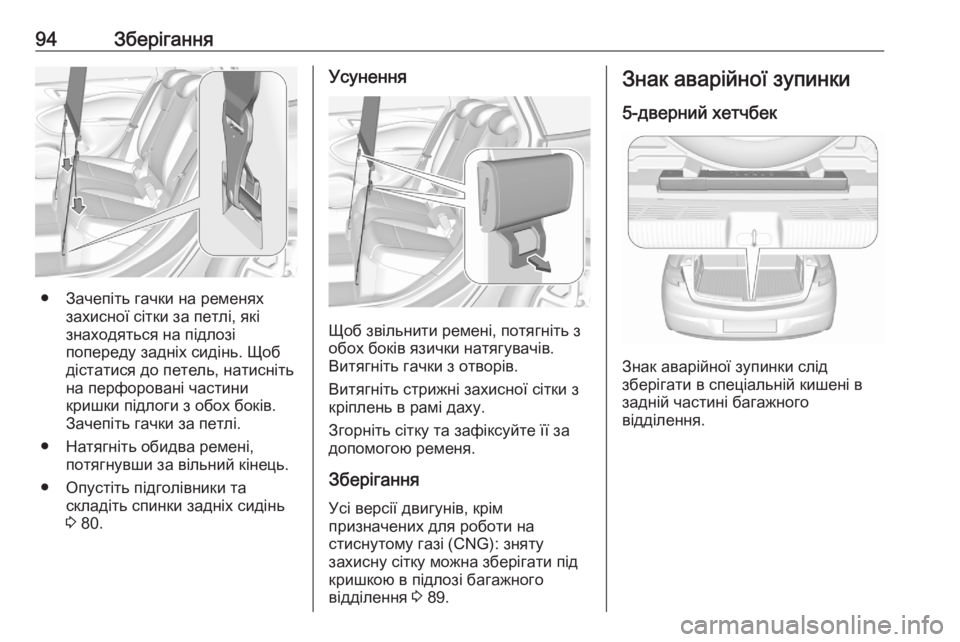

94Зберігання
● Зачепіть гачки на ременяхзахисної сітки за петлі, які
знаходяться на підлозі
попереду задніх сидінь. Щоб
дістатися до петель, натисніть
на перфоровані частини
кришки підлоги з обох боків.
Зачепіть гачки за петлі.
● Натягніть обидва ремені, потягнувши за вільний кінець.
● Опустіть підголівники та складіть спинки задніх сидінь
3 80.
Усунення
Щоб звільнити ремені, потягніть з
обох боків язички натягувачів.
Витягніть гачки з отворів.
Витягніть стрижні захисної сітки з
кріплень в рамі даху.
Згорніть сітку та зафіксуйте її за
допомогою ременя.
Зберігання Усі версії двигунів, крім
призначених для роботи на
стиснутому газі (CNG): зняту
захисну сітку можна зберігати під
кришкою в підлозі багажного
відділення 3 89.
Знак аварійної зупинки
5-дверний хетчбек
Знак аварійної зупинки слід
зберігати в спеціальній кишені в
задній частині багажного
відділення.

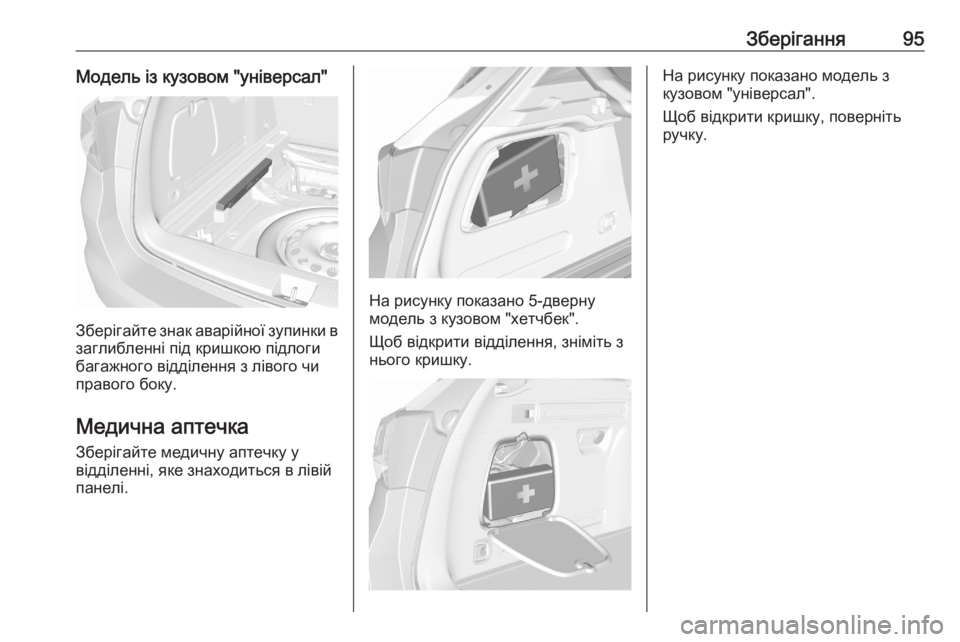

Зберігання95Модель із кузовом "універсал"
Зберігайте знак аварійної зупинки в
заглибленні під кришкою підлоги
багажного відділення з лівого чи
правого боку.
Медична аптечка
Зберігайте медичну аптечку у
відділенні, яке знаходиться в лівій
панелі.
На рисунку показано 5-дверну
модель з кузовом "хетчбек".
Щоб відкрити відділення, зніміть з
нього кришку.
На рисунку показано модель з
кузовом "універсал".
Щоб відкрити кришку, поверніть ручку.

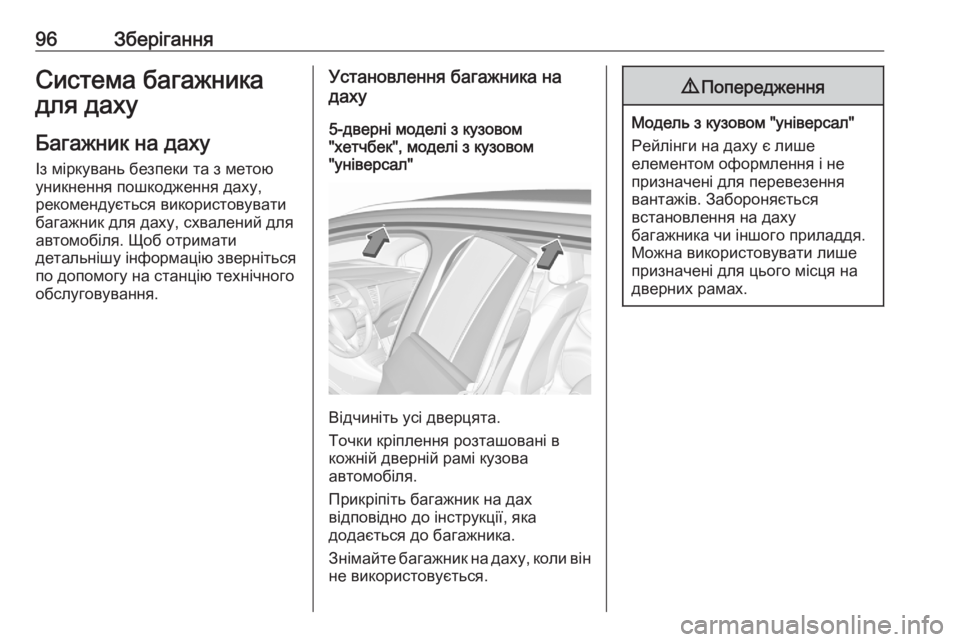

96ЗберіганняСистема багажника
для даху
Багажник на даху Із міркувань безпеки та з метою
уникнення пошкодження даху,
рекомендується використовувати
багажник для даху, схвалений для
автомобіля. Щоб отримати
детальнішу інформацію зверніться
по допомогу на станцію технічного обслуговування.Установлення багажника на
даху
5-дверні моделі з кузовом
"хетчбек", моделі з кузовом
"універсал"
Відчиніть усі дверцята.
Точки кріплення розташовані в
кожній дверній рамі кузова
автомобіля.
Прикріпіть багажник на дах
відповідно до інструкції, яка
додається до багажника.
Знімайте багажник на даху, коли він
не використовується.
9 Попередження
Модель з кузовом "універсал"
Рейлінги на даху є лише
елементом оформлення і не
призначені для перевезення
вантажів. Забороняється
встановлення на даху
багажника чи іншого приладдя.
Можна використовувати лише
призначені для цього місця на
дверних рамах.

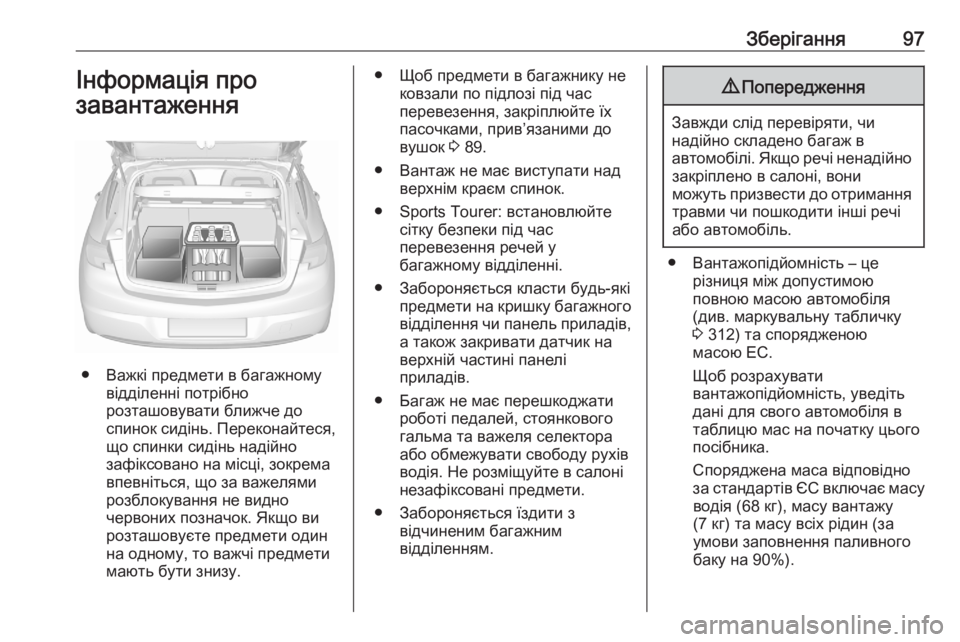

Зберігання97Інформація про
завантаження
● Важкі предмети в багажному відділенні потрібно
розташовувати ближче до
спинок сидінь. Переконайтеся,
що спинки сидінь надійно
зафіксовано на місці, зокрема
впевніться, що за важелями
розблокування не видно
червоних позначок. Якщо ви
розташовуєте предмети один
на одному, то важчі предмети
мають бути знизу.
● Щоб предмети в багажнику не ковзали по підлозі під час
перевезення, закріплюйте їх
пасочками, прив’язаними до
вушок 3 89.
● Вантаж не має виступати над верхнім краєм спинок.
● Sports Tourer: встановлюйте сітку безпеки під час
перевезення речей у
багажному відділенні.
● Забороняється класти будь-які предмети на кришку багажного
відділення чи панель приладів, а також закривати датчик на
верхній частині панелі
приладів.
● Багаж не має перешкоджати роботі педалей, стоянкового
гальма та важеля селектора
або обмежувати свободу рухів
водія. Не розміщуйте в салоні
незафіксовані предмети.
● Забороняється їздити з відчиненим багажним
відділенням.9 Попередження
Завжди слід перевіряти, чи
надійно складено багаж в
автомобілі. Якщо речі ненадійно закріплено в салоні, вони
можуть призвести до отримання
травми чи пошкодити інші речі або автомобіль.
● Вантажопідйомність – це різниця між допустимою
повною масою автомобіля
(див. маркувальну табличку 3 312) та спорядженою
масою EC.
Щоб розрахувати
вантажопідйомність, уведіть
дані для свого автомобіля в таблицю мас на початку цього
посібника.
Споряджена маса відповідно
за стандартів ЄС включає масу водія (68 кг), масу вантажу
(7 кг) та масу всіх рідин (за
умови заповнення паливного
баку на 90%).

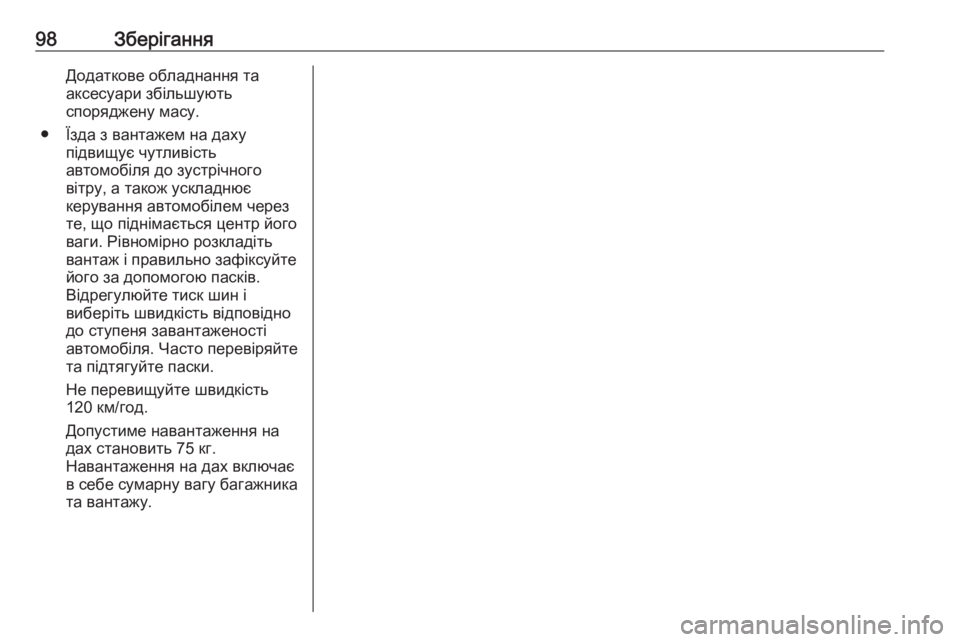

98ЗберіганняДодаткове обладнання та
аксесуари збільшують
споряджену масу.
● Їзда з вантажем на даху підвищує чутливість
автомобіля до зустрічного
вітру, а також ускладнює
керування автомобілем через
те, що піднімається центр його
ваги. Рівномірно розкладіть
вантаж і правильно зафіксуйте
його за допомогою пасків.
Відрегулюйте тиск шин і
виберіть швидкість відповідно
до ступеня завантаженості
автомобіля. Часто перевіряйте
та підтягуйте паски.
Не перевищуйте швидкість
120 км/год.
Допустиме навантаження на
дах становить 75 кг.
Навантаження на дах включає
в себе сумарну вагу багажника та вантажу.
