ad blue OPEL ASTRA K 2020 Посібник з експлуатації (in Ukrainian)

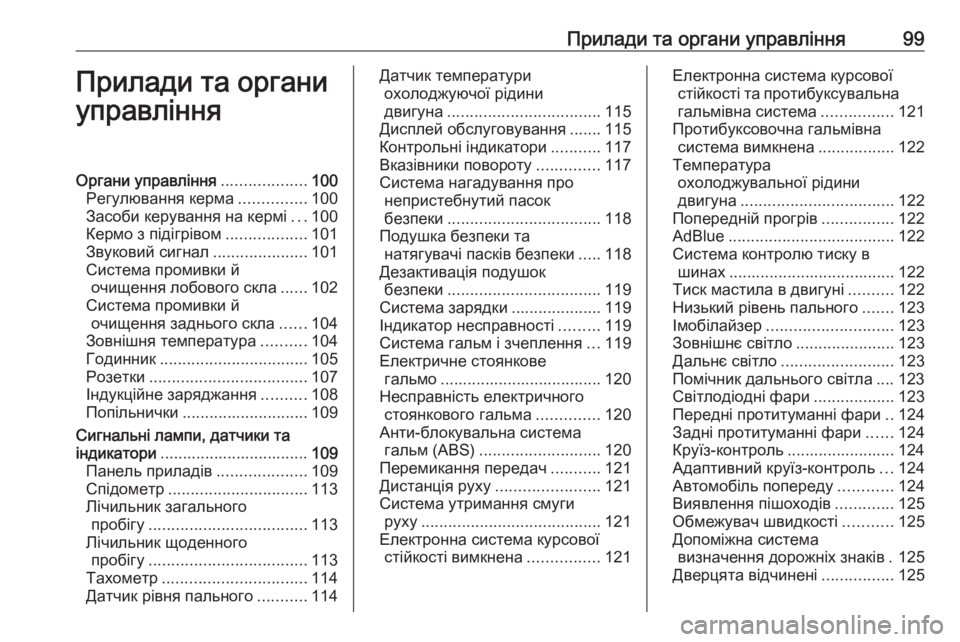

Прилади та органи управління99Прилади та органи
управлінняОргани управління ...................100
Регулювання керма ...............100
Засоби керування на кермі ...100
Кермо з підігрівом ..................101
Звуковий сигнал .....................101
Система промивки й очищення лобового скла ......102
Система промивки й очищення заднього скла ......104
Зовнішня температура ..........104
Годинник ................................. 105
Розетки ................................... 107
Індукційне заряджання ..........108
Попільнички ............................ 109
Сигнальні лампи, датчики та індикатори ................................. 109
Панель приладів ....................109
Спідометр ............................... 113
Лічильник загального пробігу ................................... 113
Лічильник щоденного пробігу ................................... 113
Тахометр ................................ 114
Датчик рівня пального ...........114Датчик температури
охолоджуючої рідини
двигуна .................................. 115
Дисплей обслуговування ....... 115
Контрольні індикатори ...........117
Вказівники повороту ..............117
Система нагадування про непристебнутий пасок
безпеки .................................. 118
Подушка безпеки та натягувачі пасків безпеки .....118
Дезактивація подушок безпеки .................................. 119
Система зарядки ....................119
Індикатор несправності .........119
Система гальм і зчеплення ...119
Електричне стоянкове гальмо .................................... 120
Несправність електричного стоянкового гальма ..............120
Анти-блокувальна система гальм (ABS) ........................... 120
Перемикання передач ...........121
Дистанція руху .......................121
Система утримання смуги руху ........................................ 121
Електронна система курсової стійкості вимкнена ................121Електронна система курсової
стійкості та протибуксувальна
гальмівна система ................121
Протибуксовочна гальмівна система вимкнена .................122
Температура охолоджувальної рідини
двигуна .................................. 122
Попередній прогрів ................122
AdBlue ..................................... 122
Система контролю тиску в шинах ..................................... 122
Тиск мастила в двигуні ..........122
Низький рівень пального .......123
Імобілайзер ............................ 123
Зовнішнє світло ......................123
Дальнє світло ......................... 123
Помічник дальнього світла .... 123
Світлодіодні фари ..................123
Передні протитуманні фари ..124
Задні протитуманні фари ......124
Круїз-контроль ........................ 124
Адаптивний круїз-контроль ...124
Автомобіль попереду ............124
Виявлення пішоходів .............125
Обмежувач швидкості ...........125
Допоміжна система визначення дорожніх знаків . 125
Дверцята відчинені ................125

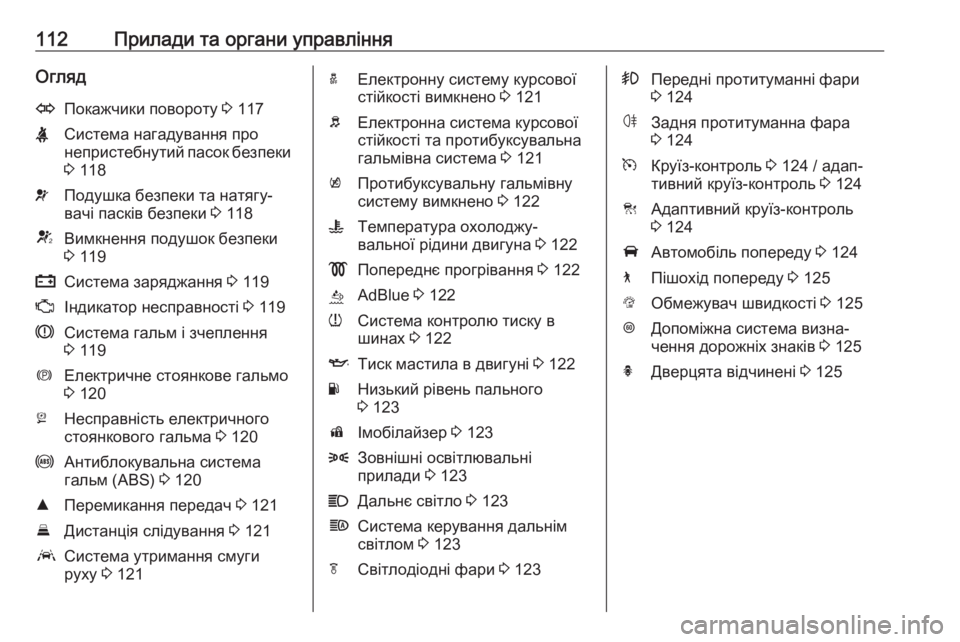

112Прилади та органи управлінняОглядOПокажчики повороту 3 117XСистема нагадування про
непристебнутий пасок безпеки 3 118vПодушка безпеки та натягу‐
вачі пасків безпеки 3 118VВимкнення подушок безпеки
3 119pСистема заряджання 3 119ZІндикатор несправності 3 119RСистема гальм і зчеплення
3 119mЕлектричне стоянкове гальмо
3 120jНесправність електричного
стоянкового гальма 3 120uАнтиблокувальна система
гальм (ABS) 3 120RПеремикання передач 3 121EДистанція слідування 3 121aСистема утримання смуги
руху 3 121aЕлектронну систему курсової
стійкості вимкнено 3 121bЕлектронна система курсової
стійкості та протибуксувальна
гальмівна система 3 121kПротибуксувальну гальмівну
систему вимкнено 3 122WТемпература охолоджу‐
вальної рідини двигуна 3 122!Попереднє прогрівання 3 122ùAdBlue 3 122wСистема контролю тиску в
шинах 3 122IТиск мастила в двигуні 3 122YНизький рівень пального
3 123dІмобілайзер 3 1238Зовнішні освітлювальні
прилади 3 123CДальнє світло 3 123fСистема керування дальнім
світлом 3 123fСвітлодіодні фари 3 123>Передні протитуманні фари
3 124øЗадня протитуманна фара
3 124mКруїз-контроль 3 124 / адап‐
тивний круїз-контроль 3 124CАдаптивний круїз-контроль
3 124AАвтомобіль попереду 3 1247Пішохід попереду 3 125LОбмежувач швидкості 3 125LДопоміжна система визна‐
чення дорожніх знаків 3 125hДверцята відчинені 3 125

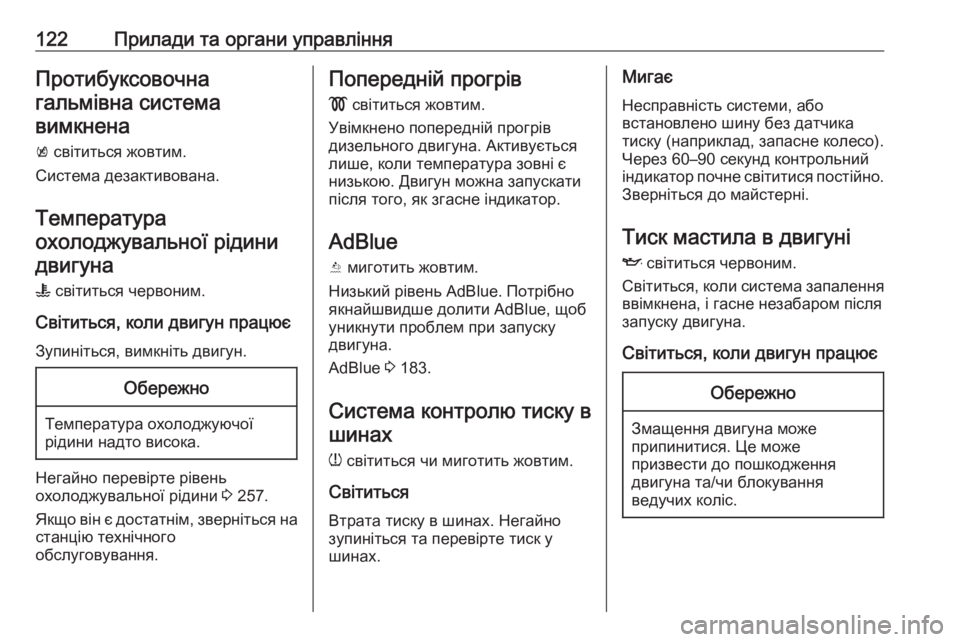

122Прилади та органи управлінняПротибуксовочна
гальмівна система
вимкнена
k світиться жовтим.
Система дезактивована.
Температураохолоджувальної рідини двигуна
W світиться червоним.
Світиться, коли двигун працює
Зупиніться, вимкніть двигун.Обережно
Температура охолоджуючої
рідини надто висока.
Негайно перевірте рівень
охолоджувальної рідини 3 257.
Якщо він є достатнім, зверніться на
станцію технічного
обслуговування.
Попередній прогрів
! світиться жовтим.
Увімкнено попередній прогрів
дизельного двигуна. Активується лише, коли температура зовні є
низькою. Двигун можна запускати
після того, як згасне індикатор.
AdBlue Y миготить жовтим.
Низький рівень AdBlue. Потрібно
якнайшвидше долити AdBlue, щоб
уникнути проблем при запуску
двигуна.
AdBlue 3 183.
Система контролю тиску в
шинах
w світиться чи миготить жовтим.
Світиться
Втрата тиску в шинах. Негайно зупиніться та перевірте тиск у
шинах.Мигає
Несправність системи, або встановлено шину без датчика
тиску (наприклад, запасне колесо).
Через 60–90 секунд контрольний
індикатор почне світитися постійно. Зверніться до майстерні.
Тиск мастила в двигуні
I світиться червоним.
Світиться, коли система запалення ввімкнена, і гасне незабаром після
запуску двигуна.
Світиться, коли двигун працюєОбережно
Змащення двигуна може
припинитися. Це може
призвести до пошкодження
двигуна та/чи блокування
ведучих коліс.

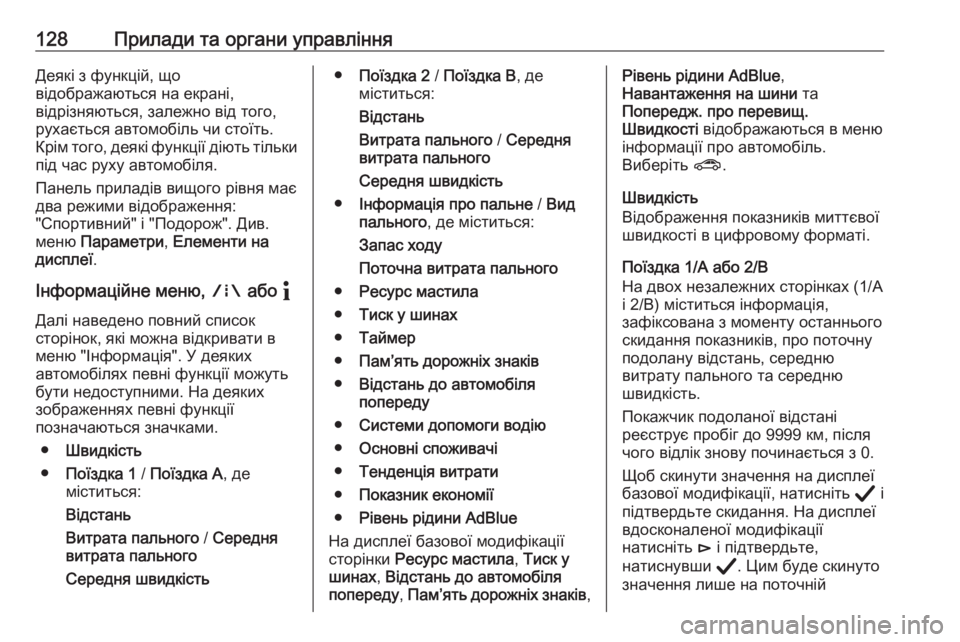

128Прилади та органи управлінняДеякі з функцій, що
відображаються на екрані,
відрізняються, залежно від того,
рухається автомобіль чи стоїть.
Крім того, деякі функції діють тільки під час руху автомобіля.
Панель приладів вищого рівня має
два режими відображення:
"Спортивний" і "Подорож". Див.
меню Параметри , Елементи на
дисплеї .
Інформаційне меню, ; або "
Далі наведено повний список
сторінок, які можна відкривати в
меню "Інформація". У деяких
автомобілях певні функції можуть
бути недоступними. На деяких
зображеннях певні функції
позначаються значками.
● Швидкість
● Поїздка 1 / Поїздка A , де
міститься:
Відстань
Витрата пального / Середня
витрата пального
Середня швидкість● Поїздка 2 / Поїздка B , де
міститься:
Відстань
Витрата пального / Середня
витрата пального
Середня швидкість
● Інформація про пальне / Вид
пального , де міститься:
Запас ходу
Поточна витрата пального
● Ресурс мастила
● Тиск у шинах
● Таймер
● Пам’ять дорожніх знаків
● Відстань до автомобіля
попереду
● Системи допомоги водію
● Основні споживачі
● Тенденція витрати
● Показник економії
● Рівень рідини AdBlue
На дисплеї базової модифікації
сторінки Ресурс мастила , Тиск у
шинах , Відстань до автомобіля
попереду , Пам’ять дорожніх знаків ,Рівень рідини AdBlue,
Навантаження на шини та
Попередж. про перевищ.
Швидкості відображаються в меню
інформації про автомобіль. Виберіть ?.
Швидкість
Відображення показників миттєвої швидкості в цифровому форматі.
Поїздка 1/A або 2/B
На двох незалежних сторінках (1/A
і 2/B) міститься інформація,
зафіксована з моменту останнього
скидання показників, про поточну
подолану відстань, середню
витрату пального та середню
швидкість.
Покажчик подоланої відстані
реєструє пробіг до 9999 км, після
чого відлік знову починається з 0.
Щоб скинути значення на дисплеї
базової модифікації, натисніть Å і
підтвердьте скидання. На дисплеї
вдосконаленої модифікації
натисніть é і підтвердьте,
натиснувши Å. Цим буде скинуто
значення лише на поточній

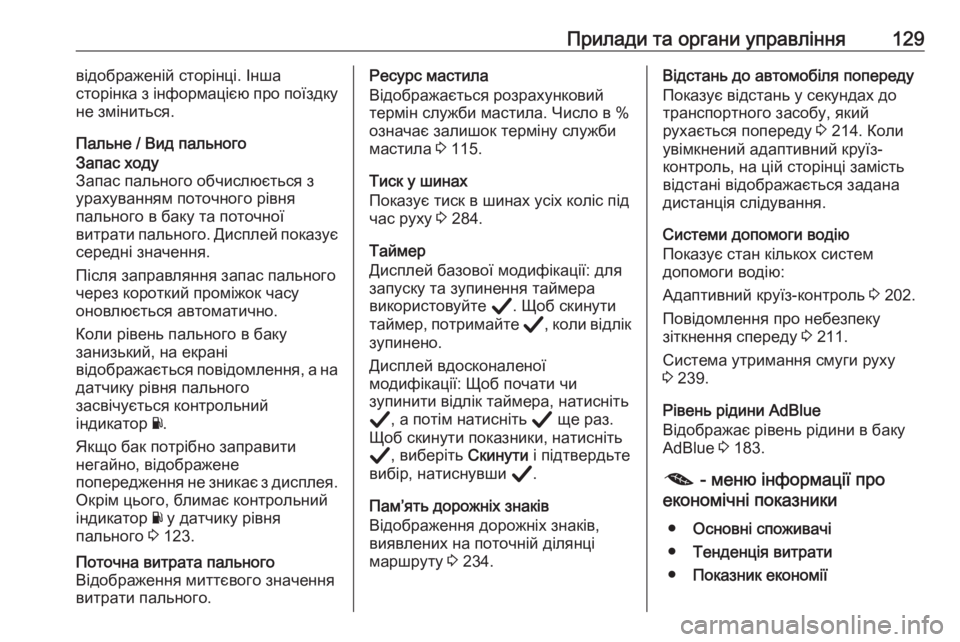

Прилади та органи управління129відображеній сторінці. Інша
сторінка з інформацією про поїздку
не зміниться.
Пальне / Вид пальногоЗапас ходу
Запас пального обчислюється з
урахуванням поточного рівня
пального в баку та поточної
витрати пального. Дисплей показує середні значення.
Після заправляння запас пального
через короткий проміжок часу
оновлюється автоматично.
Коли рівень пального в баку
занизький, на екрані
відображається повідомлення, а на датчику рівня пального
засвічується контрольний
індикатор Y.
Якщо бак потрібно заправити
негайно, відображене
попередження не зникає з дисплея.
Окрім цього, блимає контрольний
індикатор Y у датчику рівня
пального 3 123.Поточна витрата пального
Відображення миттєвого значення
витрати пального.Ресурс мастила
Відображається розрахунковий
термін служби мастила. Число в %
означає залишок терміну служби мастила 3 115.
Тиск у шинах
Показує тиск в шинах усіх коліс під
час руху 3 284.
Таймер
Дисплей базової модифікації: для
запуску та зупинення таймера
використовуйте Å. Щоб скинути
таймер, потримайте Å, коли відлік
зупинено.
Дисплей вдосконаленої
модифікації: Щоб почати чи
зупинити відлік таймера, натисніть
Å , а потім натисніть Å ще раз.
Щоб скинути показники, натисніть Å , виберіть Скинути і підтвердьте
вибір, натиснувши Å.
Пам’ять дорожніх знаків
Відображення дорожніх знаків,
виявлених на поточній ділянці
маршруту 3 234.Відстань до автомобіля попереду
Показує відстань у секундах до
транспортного засобу, який
рухається попереду 3 214. Коли
увімкнений адаптивний круїз-
контроль, на цій сторінці замість
відстані відображається задана
дистанція слідування.
Системи допомоги водію
Показує стан кількох систем
допомоги водію:
Адаптивний круїз-контроль 3 202.
Повідомлення про небезпеку
зіткнення спереду 3 211.
Система утримання смуги руху
3 239.
Рівень рідини AdBlue
Відображає рівень рідини в баку
AdBlue 3 183.
@ - меню інформації про
економічні показники
● Основні споживачі
● Тенденція витрати
● Показник економії

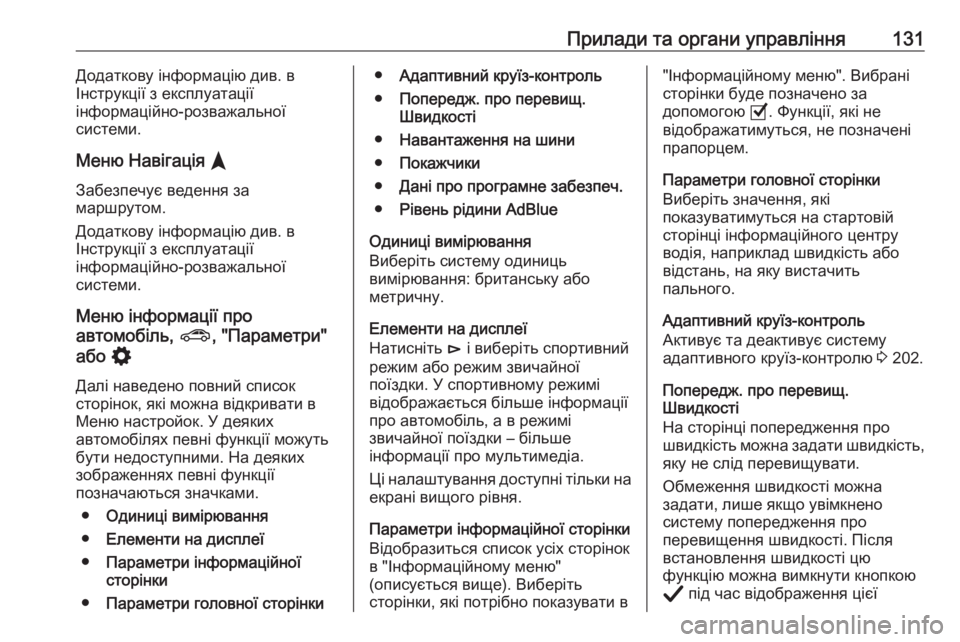

Прилади та органи управління131Додаткову інформацію див. в
Інструкції з експлуатації
інформаційно-розважальної
системи.
Меню Навігація §
Забезпечує ведення за
маршрутом.
Додаткову інформацію див. в
Інструкції з експлуатації
інформаційно-розважальної
системи.
Меню інформації про
автомобіль, ?, "Параметри"
або %
Далі наведено повний список
сторінок, які можна відкривати в
Меню настройок. У деяких
автомобілях певні функції можуть
бути недоступними. На деяких
зображеннях певні функції
позначаються значками.
● Одиниці вимірювання
● Елементи на дисплеї
● Параметри інформаційної
сторінки
● Параметри головної сторінки●Адаптивний круїз-контроль
● Попередж. про перевищ.
Швидкості
● Навантаження на шини
● Покажчики
● Дані про програмне забезпеч.
● Рівень рідини AdBlue
Одиниці вимірювання
Виберіть систему одиниць
вимірювання: британську або
метричну.
Елементи на дисплеї
Натисніть é і виберіть спортивний
режим або режим звичайної
поїздки. У спортивному режимі
відображається більше інформації
про автомобіль, а в режимі
звичайної поїздки – більше
інформації про мультимедіа.
Ці налаштування доступні тільки на
екрані вищого рівня.
Параметри інформаційної сторінки
Відобразиться список усіх сторінок
в "Інформаційному меню"
(описується вище). Виберіть
сторінки, які потрібно показувати в"Інформаційному меню". Вибрані
сторінки буде позначено за
допомогою 0. Функції, які не
відображатимуться, не позначені
прапорцем.
Параметри головної сторінки
Виберіть значення, які
показуватимуться на стартовій
сторінці інформаційного центру
водія, наприклад швидкість або
відстань, на яку вистачить
пального.
Адаптивний круїз-контроль
Активує та деактивує систему
адаптивного круїз-контролю 3 202.
Попередж. про перевищ.
Швидкості
На сторінці попередження про
швидкість можна задати швидкість, яку не слід перевищувати.
Обмеження швидкості можна
задати, лише якщо увімкнено
систему попередження про
перевищення швидкості. Після
встановлення швидкості цю
функцію можна вимкнути кнопкою
Å під час відображення цієї

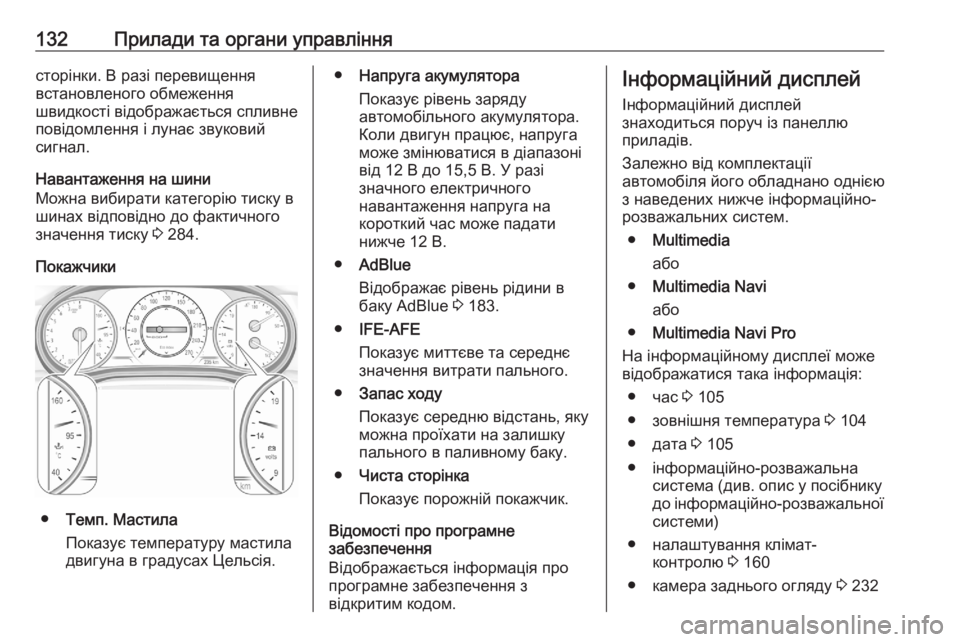

132Прилади та органи управліннясторінки. В разі перевищення
встановленого обмеження
швидкості відображається спливне
повідомлення і лунає звуковий
сигнал.
Навантаження на шини
Можна вибирати категорію тиску в
шинах відповідно до фактичного
значення тиску 3 284.
Покажчики
● Темп. Мастила
Показує температуру мастила
двигуна в градусах Цельсія.
● Напруга акумулятора
Показує рівень заряду
автомобільного акумулятора.
Коли двигун працює, напруга може змінюватися в діапазоні
від 12 В до 15,5 В. У разі
значного електричного
навантаження напруга на
короткий час може падати
нижче 12 В.
● AdBlue
Відображає рівень рідини в
баку AdBlue 3 183.
● IFE-AFE
Показує миттєве та середнє
значення витрати пального.
● Запас ходу
Показує середню відстань, яку
можна проїхати на залишку
пального в паливному баку.
● Чиста сторінка
Показує порожній покажчик.
Відомості про програмне
забезпечення
Відображається інформація про
програмне забезпечення з
відкритим кодом.Інформаційний дисплей
Інформаційний дисплей
знаходиться поруч із панеллю
приладів.
Залежно від комплектації
автомобіля його обладнано однією
з наведених нижче інформаційно-
розважальних систем.
● Multimedia
або
● Multimedia Navi
або
● Multimedia Navi Pro
На інформаційному дисплеї може відображатися така інформація:
● час 3 105
● зовнішня температура 3 104
● дата 3 105
● інформаційно-розважальна система (див. опис у посібнику
до інформаційно-розважальної
системи)
● налаштування клімат- контролю 3 160
● камера заднього огляду 3 232

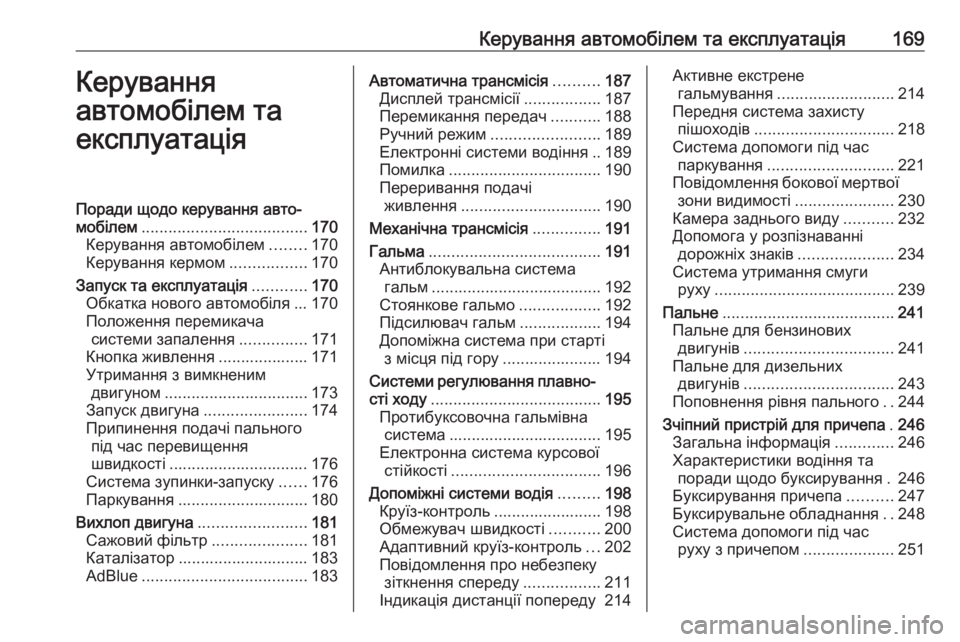

Керування автомобілем та експлуатація169Керування
автомобілем та
експлуатаціяПоради щодо керування авто‐
мобілем ..................................... 170
Керування автомобілем ........170
Керування кермом .................170
Запуск та експлуатація ............170
Обкатка нового автомобіля ... 170
Положення перемикача системи запалення ...............171
Кнопка живлення .................... 171
Утримання з вимкненим двигуном ................................ 173
Запуск двигуна .......................174
Припинення подачі пального під час перевищення
швидкості ............................... 176
Система зупинки-запуску ......176
Паркування ............................. 180
Вихлоп двигуна ........................181
Сажовий фільтр .....................181
Каталізатор ............................. 183
AdBlue ..................................... 183Автоматична трансмісія ..........187
Дисплей трансмісії .................187
Перемикання передач ...........188
Ручний режим ........................ 189
Електронні системи водіння .. 189
Помилка .................................. 190
Переривання подачі живлення ............................... 190
Механічна трансмісія ...............191
Гальма ...................................... 191
Антиблокувальна система гальм ...................................... 192
Стоянкове гальмо ..................192
Підсилювач гальм ..................194
Допоміжна система при старті з місця під гору ...................... 194
Системи регулювання плавно‐
сті ходу ...................................... 195
Протибуксовочна гальмівна система .................................. 195
Електронна система курсової стійкості ................................. 196
Допоміжні системи водія .........198
Круїз-контроль ........................ 198
Обмежувач швидкості ...........200
Адаптивний круїз-контроль ...202
Повідомлення про небезпеку зіткнення спереду .................211
Індикація дистанції попереду 214Активне екстрене гальмування .......................... 214
Передня система захисту пішоходів ............................... 218
Система допомоги під час паркування ............................ 221
Повідомлення бокової мертвої зони видимості ......................230
Камера заднього виду ...........232
Допомога у розпізнаванні дорожніх знаків .....................234
Система утримання смуги руху ........................................ 239
Пальне ...................................... 241
Пальне для бензинових двигунів ................................. 241
Пальне для дизельних двигунів ................................. 243
Поповнення рівня пального ..244
Зчіпний пристрій для причепа .246
Загальна інформація .............246
Характеристики водіння та поради щодо буксирування . 246
Буксирування причепа ..........247
Буксирувальне обладнання ..248
Система допомоги під час руху з причепом ....................251

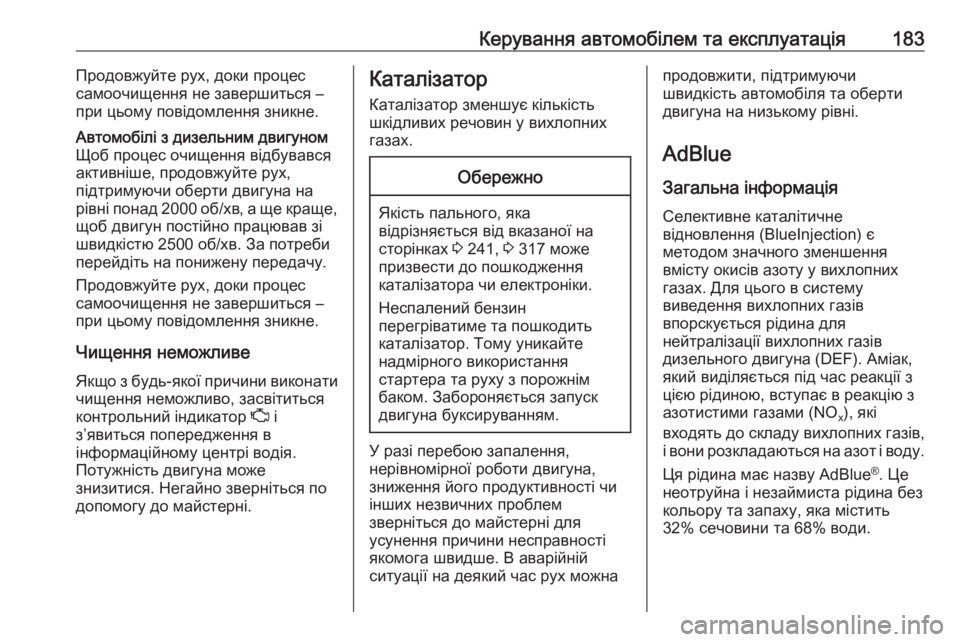

Керування автомобілем та експлуатація183Продовжуйте рух, доки процес
самоочищення не завершиться –
при цьому повідомлення зникне.Автомобілі з дизельним двигуном
Щоб процес очищення відбувався
активніше, продовжуйте рух,
підтримуючи оберти двигуна на
рівні понад 2000 об/хв, а ще краще,
щоб двигун постійно працював зі
швидкістю 2500 об/хв. За потреби
перейдіть на понижену передачу.
Продовжуйте рух, доки процес
самоочищення не завершиться – при цьому повідомлення зникне.
Чищення неможливе
Якщо з будь-якої причини виконатичищення неможливо, засвітиться
контрольний індикатор Z і
з’явиться попередження в
інформаційному центрі водія.
Потужність двигуна може
знизитися. Негайно зверніться по
допомогу до майстерні.
Каталізатор
Каталізатор зменшує кількість
шкідливих речовин у вихлопних
газах.Обережно
Якість пального, яка відрізняється від вказаної на
сторінках 3 241, 3 317 може
призвести до пошкодження
каталізатора чи електроніки.
Неспалений бензин
перегріватиме та пошкодить
каталізатор. Тому уникайте
надмірного використання
стартера та руху з порожнім
баком. Забороняється запуск
двигуна буксируванням.
У разі перебою запалення,
нерівномірної роботи двигуна,
зниження його продуктивності чи
інших незвичних проблем
зверніться до майстерні для
усунення причини несправності
якомога швидше. В аварійній
ситуації на деякий час рух можна
продовжити, підтримуючи
швидкість автомобіля та оберти
двигуна на низькому рівні.
AdBlue
Загальна інформація
Селективне каталітичне
відновлення (BlueInjection) є
методом значного зменшення
вмісту окисів азоту у вихлопних
газах. Для цього в систему
виведення вихлопних газів
впорскується рідина для
нейтралізації вихлопних газів
дизельного двигуна (DEF). Аміак,
який виділяється під час реакції з
цією рідиною, вступає в реакцію з
азотистими газами (NO x), які
входять до складу вихлопних газів, і вони розкладаються на азот і воду.
Ця рідина має назву AdBlue ®
. Це
неотруйна і незаймиста рідина без
кольору та запаху, яка містить
32% сечовини та 68% води.

184Керування автомобілем та експлуатація9Попередження
Стежте за тим, щоб рідина
AdBlue не потрапила в очі або на шкіру.
У разі, якщо рідина потрапила в
очі або на шкіру, промийте їх
водою.
Обережно
Стежте за тим, щоб рідина
AdBlue не потрапляла на
лакофарбове покриття.
У разі потрапляння змийте
водою.
AdBlue замерзає при температурі
-11 °C. Автомобіль обладнано
пристроєм для підігрівання рідини
AdBlue, який забезпечує
нейтралізацію вихлопів у холодну
погоду. Пристрій для підігрівання
рідини AdBlue працює в
автоматичному режимі.
Примітка
Рідину AdBlue, яка замерзла й
знову розтанула, можна
використовувати – на її якість це
не впливає.
Як правило, витрачається
приблизно 2 літри AdBlue на
1000 км, але витрата може бути
більшою залежно від особливостей
поїздки (наприклад, при великому
завантаженні автомобіля або
буксируванні причепа).
Бачок для AdBlue Рівень рідини в бачку AdBlue
вказується в меню на дисплеї.
Попередження про зниження
рівня рідини
Залежно від розрахованого запасу ходу для AdBlue в інформаційному
центрі водія відображаються різні
повідомлення. Ці повідомлення та обмеження визначені
законодавством.
Перше з можливих попереджень -
це AdBlue Range: (Рідини AdBlue
виставить на відстань:) 2400 км .Це попередження відображається
один раз протягом короткого часу
разом із розрахованим запасом
ходу. Рух автомобіля можливий без
жодних обмежень.
Наступне попередження
з'являється, коли запас ходу
менше 1750 км. Це повідомлення
разом із поточним значенням
запасу ходу відображатиметься щоразу при ввімкненні
запалювання. Це повідомлення
потребує підтвердження 3 125.
Слід долити AdBlue перш ніж буде
досягнуто рівень наступного
попередження.
Коли запас ходу AdBlue стане
менше 900 км, по черзі
відображатимуться наведені
повідомлення, які не можна
відхилити:
● AdBlue Low Refill Now
(Закінчується рідина AdBlue,
негайно долийте)
● Engine Restart Prevented in
(Запуску автомобіля заважає)
900 км
Крім того, постійно блимає
контрольний індикатор Y.
