10ĪsumāInstrumentu paneļa pārskats

Atslēgas, durvis un logi29
Aktivizēšana bez pasažieru
salona pārraudzības un slīpuma
kontroles
Izslēdziet pasažieru salona
pārraudzības un automašīnas
slīpuma kontroles funkciju, ja jūs atstājat automašīnā mājdzīvniekus, jo
skaļi ultraskaņas signāli vai kustība
var aktivizēt trauksmi. Izslēdziet to arī tad, ja automašīna atrodas uz prāmja
vai uz vilciena.
1. Aizveriet bagāžas nodalījuma vāku, dzinēja pārsegu, logus un
auduma jumtu.
2. Nospiediet taustiņu o. Taustiņā
o iebūvētā gaismas diode deg
līdz 10 minūtēm.
3. Aizveriet durvis.
4. Aktivizējiet pretaizdzīšanas signalizācijas sistēmu.
Lai signalizācija nenostrādātu
nevietā, ja auduma jumts ir atvērts,
pasažieru salona pārraudzība tiek
deaktivizēta. Gaismas diode taustiņā
o neiedegas.
Ja ir atvērti tikai logi, pasažieru salona
pārraudzības sistēma atrodas
ierobežotas darbības režīmā un ir
iedegta gaismas diode taustiņā o.
Vadītāja informācijas centrā tiek
parādīts statusa ziņojums.Statusa gaismas diode (LED)
Statusa gaismas diode ir integrēta
sensorā, kas atrodas instrumentu
paneļa virspusē.

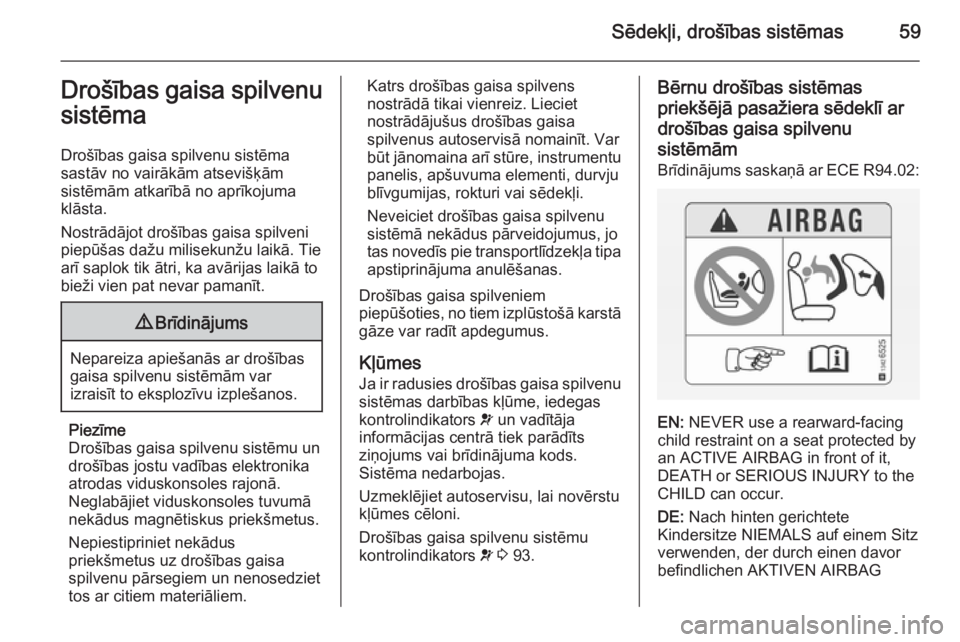

Sēdekļi, drošības sistēmas59Drošības gaisa spilvenu
sistēma
Drošības gaisa spilvenu sistēma
sastāv no vairākām atsevišķām
sistēmām atkarībā no aprīkojuma
klāsta.
Nostrādājot drošības gaisa spilveni
piepūšas dažu milisekunžu laikā. Tie
arī saplok tik ātri, ka avārijas laikā to
bieži vien pat nevar pamanīt.9 Brīdinājums
Nepareiza apiešanās ar drošības
gaisa spilvenu sistēmām var
izraisīt to eksplozīvu izplešanos.
Piezīme
Drošības gaisa spilvenu sistēmu un
drošības jostu vadības elektronika
atrodas viduskonsoles rajonā.
Neglabājiet viduskonsoles tuvumā
nekādus magnētiskus priekšmetus.
Nepiestipriniet nekādus
priekšmetus uz drošības gaisa
spilvenu pārsegiem un nenosedziet
tos ar citiem materiāliem.
Katrs drošības gaisa spilvens
nostrādā tikai vienreiz. Lieciet
nostrādājušus drošības gaisa
spilvenus autoservisā nomainīt. Var
būt jānomaina arī stūre, instrumentu panelis, apšuvuma elementi, durvju
blīvgumijas, rokturi vai sēdekļi.
Neveiciet drošības gaisa spilvenu
sistēmā nekādus pārveidojumus, jo
tas novedīs pie transportlīdzekļa tipa
apstiprinājuma anulēšanas.
Drošības gaisa spilveniem
piepūšoties, no tiem izplūstošā karstā gāze var radīt apdegumus.
Kļūmes
Ja ir radusies drošības gaisa spilvenu sistēmas darbības kļūme, iedegas
kontrolindikators v un vadītāja
informācijas centrā tiek parādīts
ziņojums vai brīdinājuma kods.
Sistēma nedarbojas.
Uzmeklējiet autoservisu, lai novērstu
kļūmes cēloni.
Drošības gaisa spilvenu sistēmu
kontrolindikators v 3 93.Bērnu drošības sistēmas
priekšējā pasažiera sēdeklī ar drošības gaisa spilvenu
sistēmām
Brīdinājums saskaņā ar ECE R94.02 :
EN: NEVER use a rearward-facing
child restraint on a seat protected by
an ACTIVE AIRBAG in front of it,
DEATH or SERIOUS INJURY to the
CHILD can occur.
DE: Nach hinten gerichtete
Kindersitze NIEMALS auf einem Sitz
verwenden, der durch einen davor
befindlichen AKTIVEN AIRBAG

62Sēdekļi, drošības sistēmas

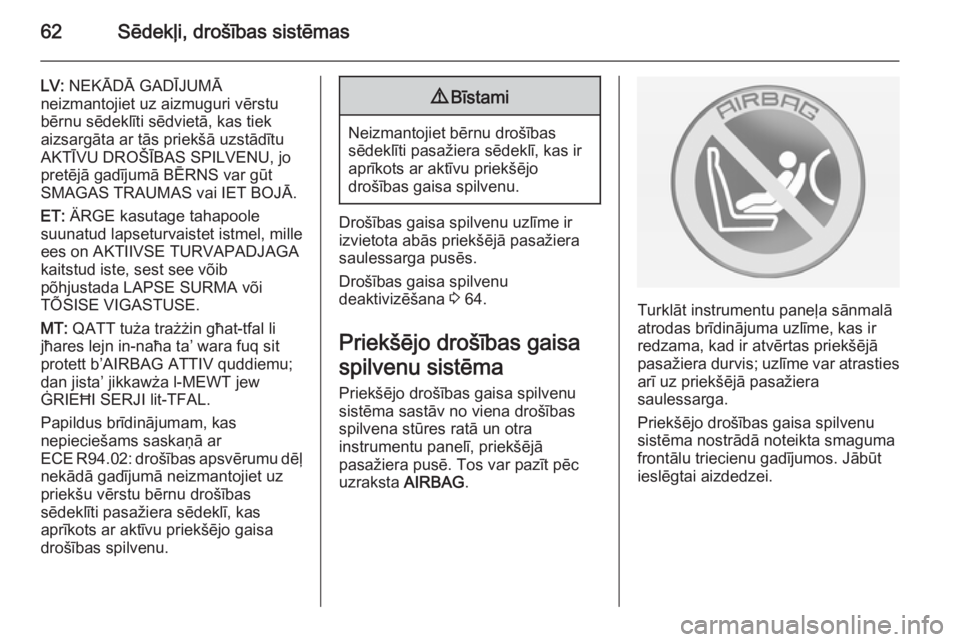

LV: NEKĀDĀ GADĪJUMĀ
neizmantojiet uz aizmuguri vērstu bērnu sēdeklīti sēdvietā, kas tiek
aizsargāta ar tās priekšā uzstādītu AKTĪVU DROŠĪBAS SPILVENU, jo
pretējā gadījumā BĒRNS var gūt SMAGAS TRAUMAS vai IET BOJĀ.
ET: ÄRGE kasutage tahapoole
suunatud lapseturvaistet istmel, mille
ees on AKTIIVSE TURVAPADJAGA
kaitstud iste, sest see võib
põhjustada LAPSE SURMA või
TÕSISE VIGASTUSE.
MT: QATT tuża trażżin għat-tfal li
jħares lejn in-naħa ta’ wara fuq sit
protett b’AIRBAG ATTIV quddiemu; dan jista’ jikkawża l-MEWT jew
ĠRIEĦI SERJI lit-TFAL.
Papildus brīdinājumam, kas
nepieciešams saskaņā ar
ECE R94.02: drošības apsvērumu dēļ
nekādā gadījumā neizmantojiet uz
priekšu vērstu bērnu drošības
sēdeklīti pasažiera sēdeklī, kas
aprīkots ar aktīvu priekšējo gaisa
drošības spilvenu.9 Bīstami
Neizmantojiet bērnu drošības
sēdeklīti pasažiera sēdeklī, kas ir
aprīkots ar aktīvu priekšējo
drošības gaisa spilvenu.
Drošības gaisa spilvenu uzlīme ir izvietota abās priekšējā pasažiera
saulessarga pusēs.
Drošības gaisa spilvenu
deaktivizēšana 3 64.
Priekšējo drošības gaisa
spilvenu sistēma Priekšējo drošības gaisa spilvenu
sistēma sastāv no viena drošības
spilvena stūres ratā un otra
instrumentu panelī, priekšējā
pasažiera pusē. Tos var pazīt pēc uzraksta AIRBAG.
Turklāt instrumentu paneļa sānmalā
atrodas brīdinājuma uzlīme, kas ir
redzama, kad ir atvērtas priekšējā
pasažiera durvis; uzlīme var atrasties arī uz priekšējā pasažiera
saulessarga.
Priekšējo drošības gaisa spilvenu
sistēma nostrādā noteikta smaguma
frontālu triecienu gadījumos. Jābūt
ieslēgtai aizdedzei.

64Sēdekļi, drošības sistēmas9Brīdinājums
Pārliecinieties, lai drošības gaisa
spilvenu izplešanās ceļā
neatrastos nekādi šķēršļi.
Piezīme
Izmantojiet tikai tādus sēdekļu
pārvalkus, kas apstiprināti lietošanai
attiecīgajā automašīnā.
Nenosedziet ar tiem drošības
spilvenu atrašanās vietas.

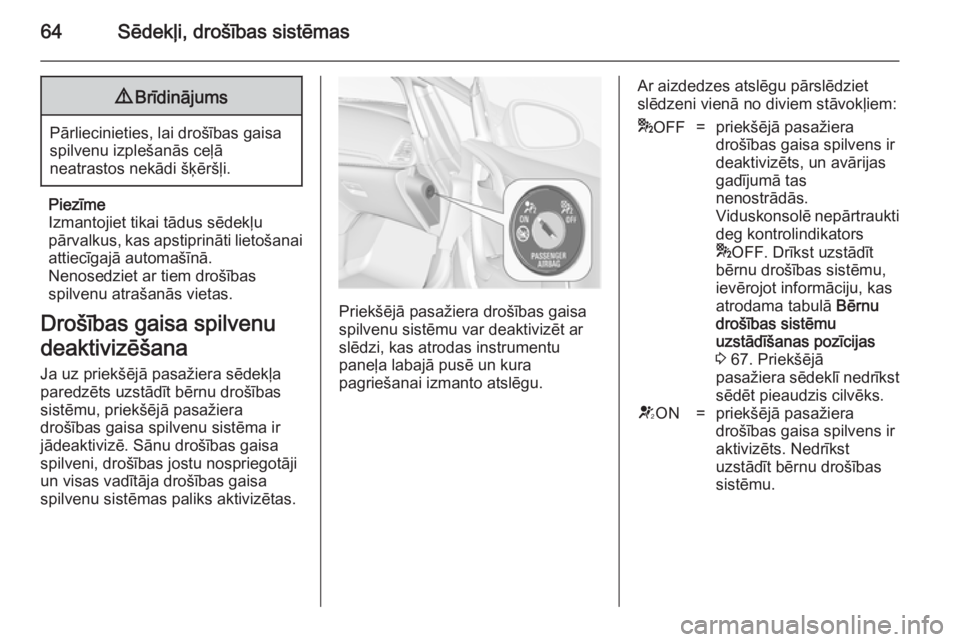

Drošības gaisa spilvenu
deaktivizēšana
Ja uz priekšējā pasažiera sēdekļa
paredzēts uzstādīt bērnu drošības
sistēmu, priekšējā pasažiera
drošības gaisa spilvenu sistēma ir
jādeaktivizē. Sānu drošības gaisa
spilveni, drošības jostu nospriegotāji
un visas vadītāja drošības gaisa
spilvenu sistēmas paliks aktivizētas.
Priekšējā pasažiera drošības gaisa
spilvenu sistēmu var deaktivizēt ar
slēdzi, kas atrodas instrumentu
paneļa labajā pusē un kura
pagriešanai izmanto atslēgu.
Ar aizdedzes atslēgu pārslēdziet
slēdzeni vienā no diviem stāvokļiem:* OFF=priekšējā pasažiera
drošības gaisa spilvens ir
deaktivizēts, un avārijas
gadījumā tas
nenostrādās.
Viduskonsolē nepārtraukti deg kontrolindikators
* OFF. Drīkst uzstādīt
bērnu drošības sistēmu,
ievērojot informāciju, kas
atrodama tabulā Bērnu
drošības sistēmu
uzstādīšanas pozīcijas
3 67. Priekšējā
pasažiera sēdeklī nedrīkst
sēdēt pieaudzis cilvēks.V ON=priekšējā pasažiera
drošības gaisa spilvens ir
aktivizēts. Nedrīkst
uzstādīt bērnu drošības
sistēmu.

Bagāžas novietnes un glabāšanas nodalījumi79
■Nenovietojiet nekādus priekšmetus
uz instrumentu paneļa, un
nenosedziet sensoru, kas atrodas
instrumentu paneļa virspusē.
■ Krava nedrīkst ierobežot pedāļu, stāvbremzes un selektora sviras
lietošanu, kā arī traucēt vadītājam
brīvi kustēties. Nenovietojiet
nenostiprinātus priekšmetus
automašīnas salonā.
■ Nenovietojiet priekšmetus uz pretapgāšanās aizsargstieņu
pārsegiem aiz galvas balstiem.
■ Nebrauciet ar atvērtu bagāžas nodalījumu.9 Brīdinājums
Vienmēr pārliecinieties, lai
pārvadājamie priekšmeti
automašīnā būtu novietoti droši
vai nostiprināti. Pretējā gadījumā
priekšmeti var tik svaidīti pa
automašīnas salonu, izraisot
savainojumus vai nodarot
bojājumus automašīnai vai
bagāžai.
■ Kravnesība ir starpība starp pieļaujamo transportlīdzekļa pilno
masu (skatīt identifikācijas plāksnīti 3 243) un pašmasu, kas noteikta
saskaņā ar Eiropas Kopienas (EK)
direktīvu.
Lai aprēķinātu kravnesību, ievadiet
savas automašīnas datus masu
tabulā, kas atrodama šīs
rokasgrāmatas sākumā.
EK pašmasa ietver sevī pieņemto
vadītāja svaru (68 kg), bagāžu
(7 kg) un visus šķidrumus
(degvielas tvertne uzpildīta par 90 %).
Papildu aprīkojums un piederumi
palielina pašmasu.

Instrumenti un vadības ierīces87Cigarešu piesmēķētājs
Cigarešu piesmēķētājs atrodas
priekšējā konsolē.
Iespiediet cigarešu piesmēķētāju uz
iekšu. Piesmēķētājs izslēdzas
automātiski, kad tas ir uzkarsis līdz
sarkankvēlei. Izvelciet piesmēķētāju.
Pelnu trauki
Uzmanību
Izmantot tikai pelniem, nevis
degošiem atkritumiem.
Pārnēsājamo pelnu trauku var
ievietot glāžu turētājos.
Brīdinājuma
signāllampiņas, rādītāji
un indikatori
Kontrolmērinstrumentupanelis
Dažās automašīnas versijās rādītāju
bultiņas pēc aizdedzes ieslēgšanas
īslaicīgi pārvietojas galējā stāvoklī.
Spidometrs
Rāda automašīnas kustības ātrumu.

90Instrumenti un vadības ierīces
nomainīt motoreļļu un motoreļļas
filtru, var ievērojami atšķirties atkarībā
no braukšanas apstākļiem.
Eļļas atlikušais kalpošanas ilgums
tiek rādīts izvēlnē Vehicle Information
Menu (automašīnas informācijas
izvēlne) .
Izvēlnes un funkcijas var atlasīt, izmantojot pogas, kas atrodas uz
pagrieziena rādītāju sviras.
Lai aplūkotu displejā atlikušo
motoreļļas kalpošanas ilgumu:
Nospiediet taustiņu MENU, lai atlasītu
Vehicle Information Menu
(automašīnas informācijas izvēlne)
X .
Pagrieziet regulēšanas aploci, lai
atlasītu Remaining Oil Life (atlikušais
eļļas kalpošanas ilgums) .
Lai nodrošinātu pareizu sistēmas
darbību, tā katrā motoreļļas nomaiņas
reizē ir jāatiestata. Meklējiet palīdzību autoservisā.
Lai atiestatītu, nospiediet pogu
SET/CLR . Aizdedzei jābūt ieslēgtai,
bet motoram izslēgtam.
Kad sistēma ir izskaitļojusi, ka
motoreļļa ir nolietojusies, vadītāja
informācijas centrā tiek parādīts
ziņojums Change Engine Oil Soon
(tuvākajā laika nomainiet motoreļļu) .
Lieciet motoreļļu un motoreļļas filtru
autoservisā nomainīt ne vēlāk kā
vienas nedēļas laikā vai pēc 500 km
nobraukšanas (atkarībā no tā, kas
tiek sasniegts ātrāk).
Vadītāja informācijas centrs 3 100.
Informācija par tehnisko apkopi
3 240.
Kontrolindikatori
Šeit aprakstītie kontrolindikatori nav
pieejami visās automašīnās.
Apraksts attiecas uz visām
kontrolmērinstrumentu paneļu
versijām. Kontrolindikatoru atrašanās
vieta var atšķirties atkarībā no
aprīkojuma. Lielākā daļa indikatoru
īslaicīgi iedegas, kad automašīnai tiek ieslēgta aizdedze, kā funkcionalitātes
pārbaude.

92Instrumenti un vadības ierīces
Kontrolindikatori kontrolmērinstrumentu panelī

100Instrumenti un vadības ierīcesInformācijas displejiVadītāja informācijas
centrs
Vadītāja informācijas centrs (DIC)
atrodas kontrolmērinstrumentu panelī starp spidometru un tahometru.
Tālāk norādītās galvenās izvēlnes var
skatīt displejā un atlasīt, nospiežot
pagrieziena rādītāju sviras taustiņu
MENU . Izvēlņu simboli tiek norādīti
displeja augšējā rindā:■ Vehicle Information Menu
(automašīnas informācijas izvēlne) X
■ Trip/Fuel Information Menu
(brauciena/degvielas informācijas
izvēlne) W
■ ECO Information Menu (ECO
informācijas izvēlne) s
Dažas no parādītajām funkcijām
atšķiras atkarībā no tā, vai ar
automašīnu brauc vai arī tā stāv.
Dažas funkcijas ir pieejamas tikai tad, ja ar automašīnu brauc.
Automašīnas personalizācija 3 109.
Iestatījumu atmiņa 3 23.
Izvēlņu un funkciju izvēle
Izvēlnes un funkcijas var atlasīt,
izmantojot pogas, kas atrodas uz
pagrieziena rādītāju sviras.
Nospiediet pogu MENU, lai pārietu no
vienas izvēlnes uz otru vai lai
atgrieztos no apakšizvēlnes
nākamajā augstāka līmeņa izvēlnē.
