OPEL CASCADA 2014.5 Gebruikershandleiding (in Dutch)

Rijden en bediening179

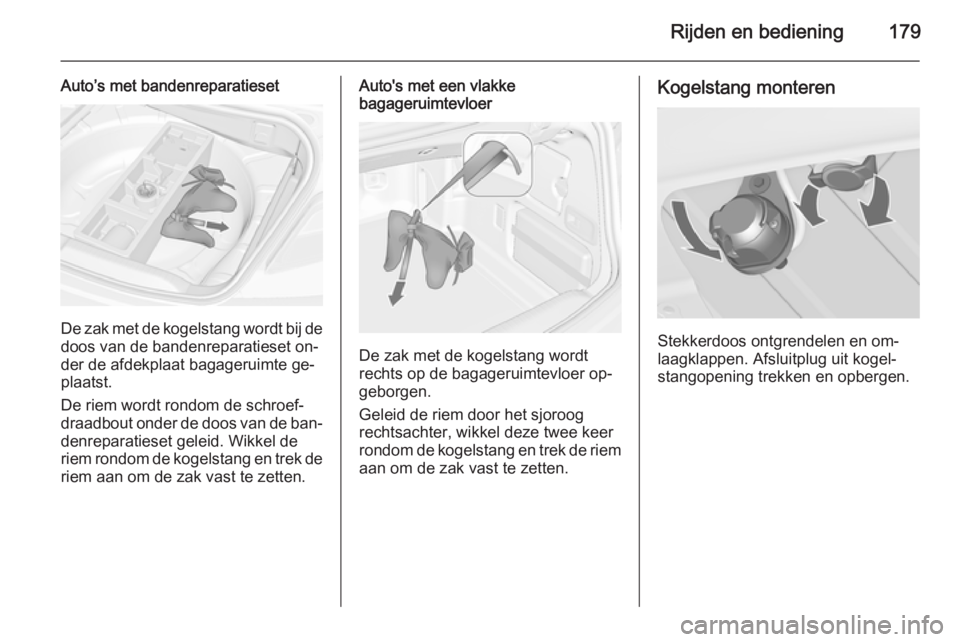

Auto’s met bandenreparatieset
De zak met de kogelstang wordt bij dedoos van de bandenreparatieset on‐
der de afdekplaat bagageruimte ge‐
plaatst.
De riem wordt rondom de schroef‐
draadbout onder de doos van de ban‐
denreparatieset geleid. Wikkel de
riem rondom de kogelstang en trek de riem aan om de zak vast te zetten.
Auto's met een vlakke
bagageruimtevloer
De zak met de kogelstang wordt
rechts op de bagageruimtevloer op‐
geborgen.
Geleid de riem door het sjoroog
rechtsachter, wikkel deze twee keer
rondom de kogelstang en trek de riem aan om de zak vast te zetten.
Kogelstang monteren
Stekkerdoos ontgrendelen en om‐
laagklappen. Afsluitplug uit kogel‐
stangopening trekken en opbergen.

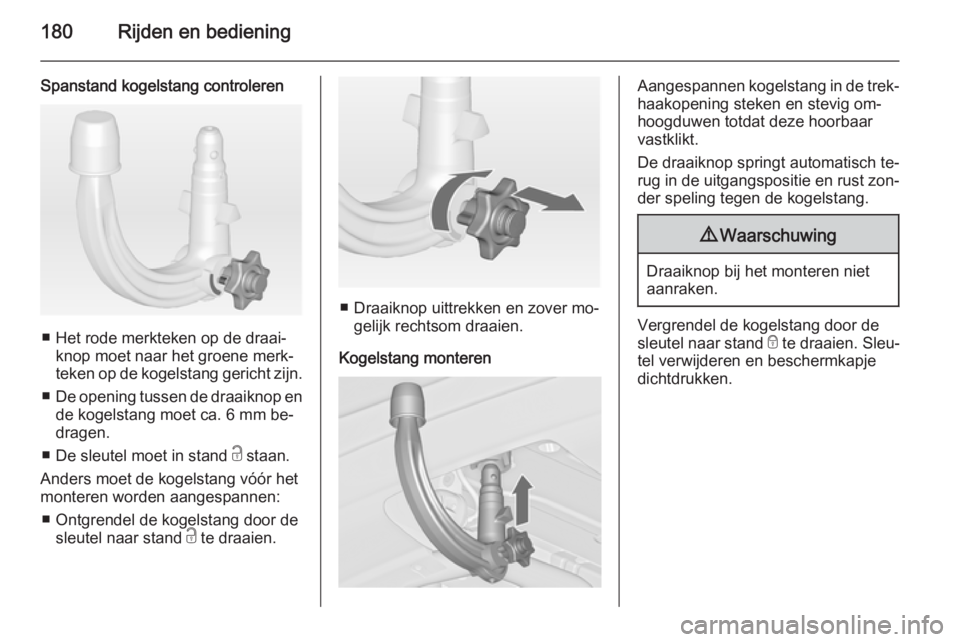

180Rijden en bediening
Spanstand kogelstang controleren
■ Het rode merkteken op de draai‐knop moet naar het groene merk‐
teken op de kogelstang gericht zijn.
■ De opening tussen de draaiknop en
de kogelstang moet ca. 6 mm be‐
dragen.
■ De sleutel moet in stand c staan.
Anders moet de kogelstang vóór het monteren worden aangespannen:
■ Ontgrendel de kogelstang door de sleutel naar stand c te draaien.
■ Draaiknop uittrekken en zover mo‐
gelijk rechtsom draaien.
Kogelstang monteren
Aangespannen kogelstang in de trek‐
haakopening steken en stevig om‐ hoogduwen totdat deze hoorbaar
vastklikt.
De draaiknop springt automatisch te‐
rug in de uitgangspositie en rust zon‐
der speling tegen de kogelstang.9 Waarschuwing
Draaiknop bij het monteren niet
aanraken.
Vergrendel de kogelstang door de
sleutel naar stand e te draaien. Sleu‐
tel verwijderen en beschermkapje dichtdrukken.

Rijden en bediening181
Oog voor veiligheidskabel
Veiligheidskabel aan oog vasthaken.
Correcte montage van de kogelstang
controleren
■ Het groene merkteken op de draai‐
knop moet naar het groene merk‐
teken op de kogelstang gericht zijn,
■ Tussen de draaiknop en de kogel‐ stang mag geen speling zitten,
■ De kogelstang moet stevig in de trekhaakopening vergrendeld zijn,
■ De kogelstang moet zijn en de sleu‐
tel moet verwijderd zijn.
9 Waarschuwing
Rijden met een aanhanger is al‐
leen toegestaan bij een correct ge‐ monteerde kogelstang. Als u de
kogelstang niet correct gemon‐
teerd krijgt, de hulp van een werk‐ plaats inroepen.
Kogelstang demonteren
Open de beschermende klep en draai
de sleutel naar stand c om de kogel‐
stang te ontgrendelen.
Draaiknop uittrekken en zover moge‐ lijk rechtsom draaien. Kogelstang
naar onderen toe lostrekken.
Afsluitplug in de trekhaakopening
aanbrengen. Stekkerdoos inklappen.
De kogelstang zoals bovenstaand be‐
schreven opbergen en vastzetten.

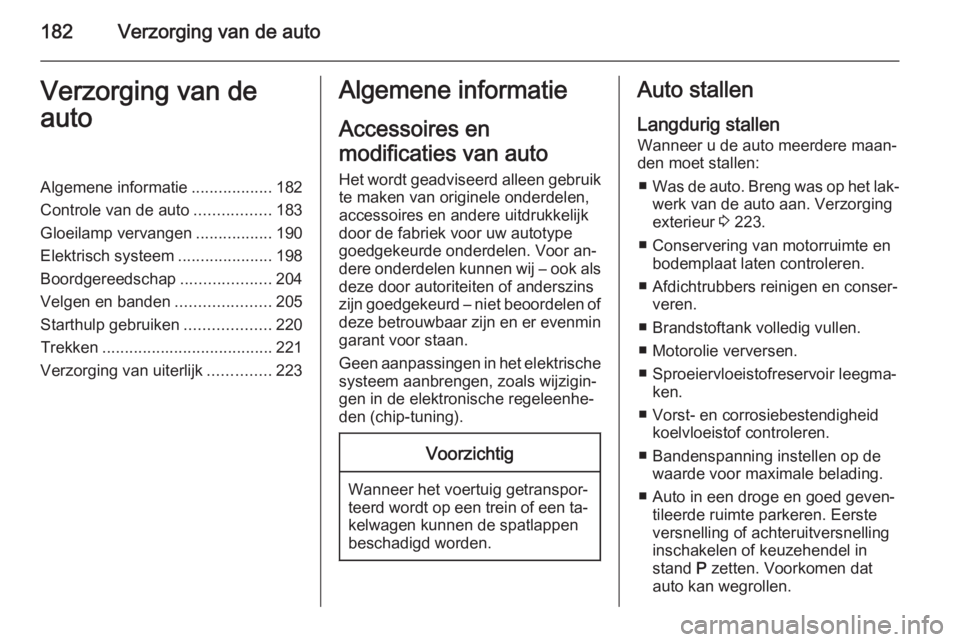

182Verzorging van de autoVerzorging van de
autoAlgemene informatie ..................182
Controle van de auto .................183
Gloeilamp vervangen .................190
Elektrisch systeem .....................198
Boordgereedschap ....................204
Velgen en banden .....................205
Starthulp gebruiken ...................220
Trekken ...................................... 221
Verzorging van uiterlijk ..............223Algemene informatie
Accessoires en
modificaties van auto
Het wordt geadviseerd alleen gebruik
te maken van originele onderdelen,
accessoires en andere uitdrukkelijk
door de fabriek voor uw autotype
goedgekeurde onderdelen. Voor an‐
dere onderdelen kunnen wij – ook als deze door autoriteiten of anderszins
zijn goedgekeurd – niet beoordelen of deze betrouwbaar zijn en er evenmin garant voor staan.
Geen aanpassingen in het elektrische
systeem aanbrengen, zoals wijzigin‐
gen in de elektronische regeleenhe‐
den (chip-tuning).Voorzichtig
Wanneer het voertuig getranspor‐
teerd wordt op een trein of een ta‐ kelwagen kunnen de spatlappen
beschadigd worden.
Auto stallen
Langdurig stallen
Wanneer u de auto meerdere maan‐
den moet stallen:
■ Was de auto. Breng was op het lak‐
werk van de auto aan. Verzorging
exterieur 3 223.
■ Conservering van motorruimte en bodemplaat laten controleren.
■ Afdichtrubbers reinigen en conser‐ veren.
■ Brandstoftank volledig vullen.
■ Motorolie verversen.
■ Sproeiervloeistofreservoir leegma‐ ken.
■ Vorst- en corrosiebestendigheid koelvloeistof controleren.
■ Bandenspanning instellen op de waarde voor maximale belading.
■ Auto in een droge en goed geven‐ tileerde ruimte parkeren. Eerste
versnelling of achteruitversnelling
inschakelen of keuzehendel in
stand P zetten. Voorkomen dat
auto kan wegrollen.

Verzorging van de auto183

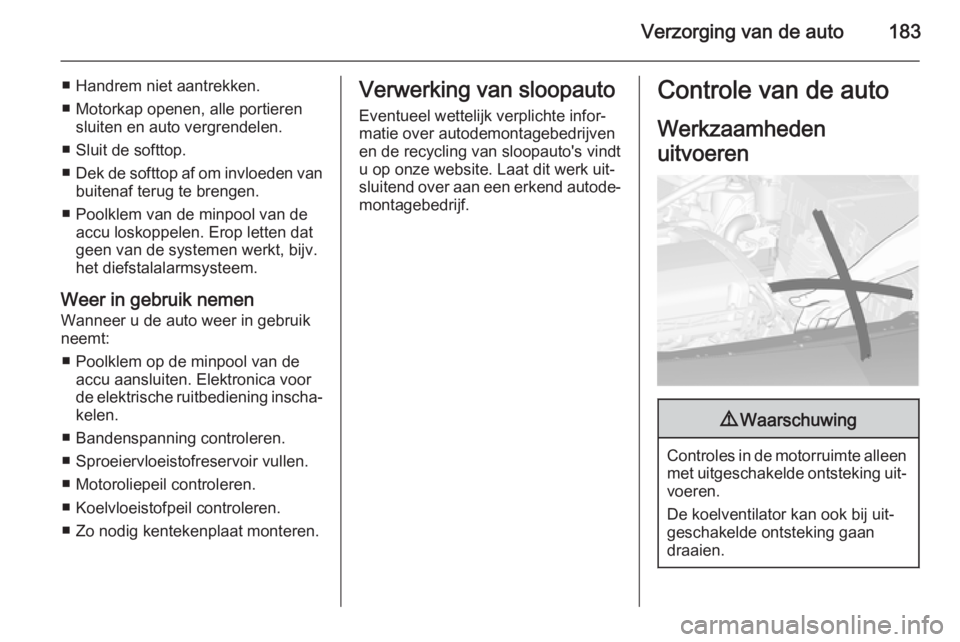

■ Handrem niet aantrekken.
■ Motorkap openen, alle portieren sluiten en auto vergrendelen.
■ Sluit de softtop.
■ Dek de softtop af om invloeden van
buitenaf terug te brengen.
■ Poolklem van de minpool van de accu loskoppelen. Erop letten dat
geen van de systemen werkt, bijv.
het diefstalalarmsysteem.
Weer in gebruik nemen
Wanneer u de auto weer in gebruik
neemt:
■ Poolklem op de minpool van de accu aansluiten. Elektronica voor
de elektrische ruitbediening inscha‐ kelen.
■ Bandenspanning controleren.
■ Sproeiervloeistofreservoir vullen.
■ Motoroliepeil controleren.
■ Koelvloeistofpeil controleren.
■ Zo nodig kentekenplaat monteren.Verwerking van sloopauto
Eventueel wettelijk verplichte infor‐
matie over autodemontagebedrijven
en de recycling van sloopauto's vindt
u op onze website. Laat dit werk uit‐
sluitend over aan een erkend autode‐ montagebedrijf.Controle van de auto
Werkzaamheden
uitvoeren9 Waarschuwing
Controles in de motorruimte alleen
met uitgeschakelde ontsteking uit‐ voeren.
De koelventilator kan ook bij uit‐
geschakelde ontsteking gaan
draaien.

184Verzorging van de auto9Gevaar
Het ontstekingssysteem en de Xe‐
nonkoplampen werken met een
zeer hoge spanning. Niet aanra‐
ken.

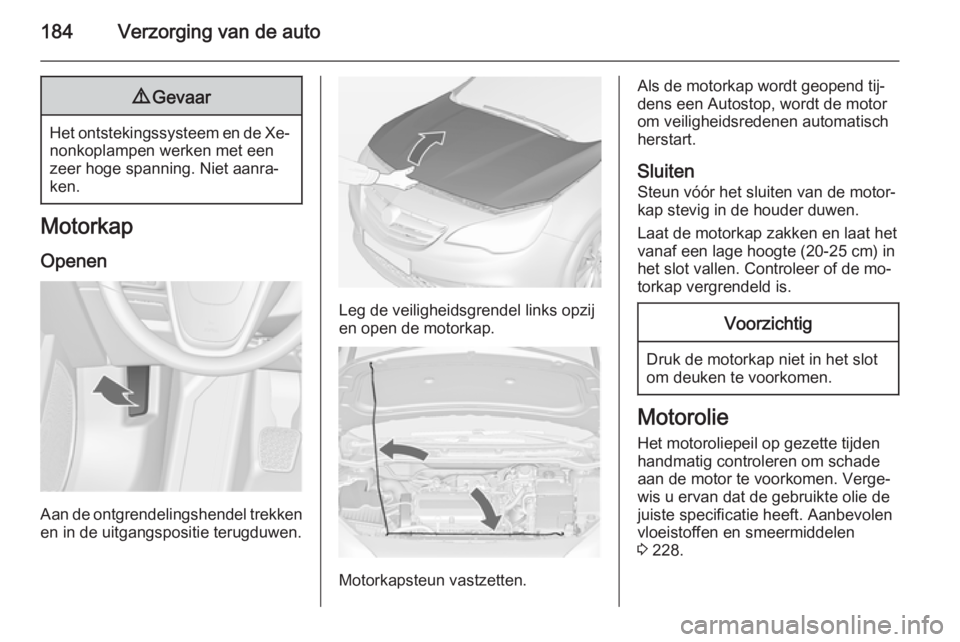

Motorkap
Openen
Aan de ontgrendelingshendel trekkenen in de uitgangspositie terugduwen.
Leg de veiligheidsgrendel links opzijen open de motorkap.
Motorkapsteun vastzetten.
Als de motorkap wordt geopend tij‐
dens een Autostop, wordt de motor om veiligheidsredenen automatischherstart.
Sluiten
Steun vóór het sluiten van de motor‐
kap stevig in de houder duwen.
Laat de motorkap zakken en laat het
vanaf een lage hoogte (20-25 cm) in
het slot vallen. Controleer of de mo‐
torkap vergrendeld is.Voorzichtig
Druk de motorkap niet in het slot
om deuken te voorkomen.
Motorolie
Het motoroliepeil op gezette tijden
handmatig controleren om schade
aan de motor te voorkomen. Verge‐
wis u ervan dat de gebruikte olie de juiste specificatie heeft. Aanbevolen
vloeistoffen en smeermiddelen
3 228.

Verzorging van de auto185

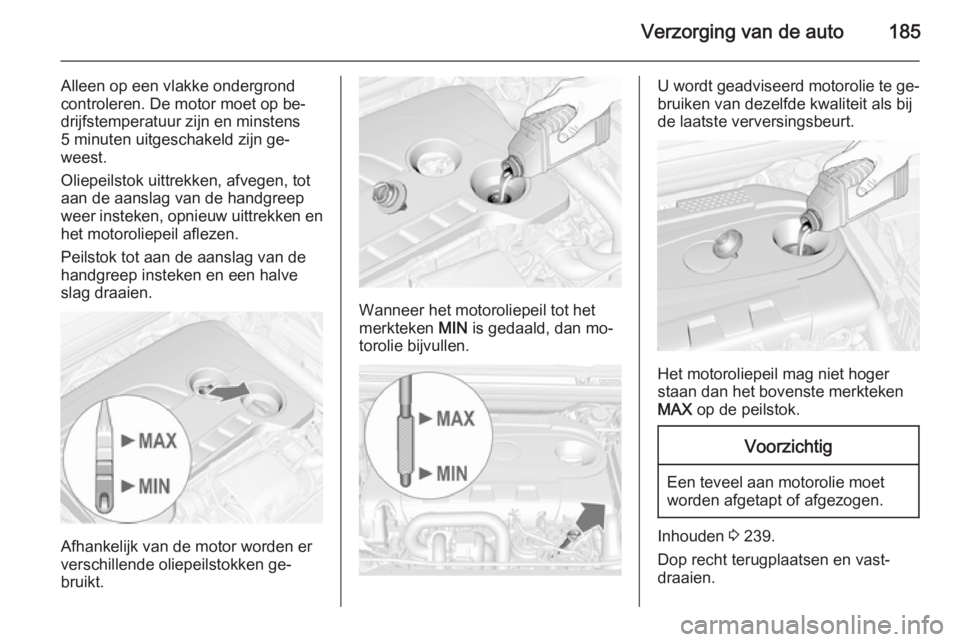

Alleen op een vlakke ondergrond
controleren. De motor moet op be‐
drijfstemperatuur zijn en minstens
5 minuten uitgeschakeld zijn ge‐
weest.
Oliepeilstok uittrekken, afvegen, tot
aan de aanslag van de handgreep
weer insteken, opnieuw uittrekken en
het motoroliepeil aflezen.
Peilstok tot aan de aanslag van de
handgreep insteken en een halve
slag draaien.
Afhankelijk van de motor worden er
verschillende oliepeilstokken ge‐ bruikt.
Wanneer het motoroliepeil tot het
merkteken MIN is gedaald, dan mo‐
torolie bijvullen.
U wordt geadviseerd motorolie te ge‐
bruiken van dezelfde kwaliteit als bij
de laatste verversingsbeurt.
Het motoroliepeil mag niet hoger
staan dan het bovenste merkteken MAX op de peilstok.
Voorzichtig
Een teveel aan motorolie moet
worden afgetapt of afgezogen.
Inhouden 3 239.
Dop recht terugplaatsen en vast‐ draaien.

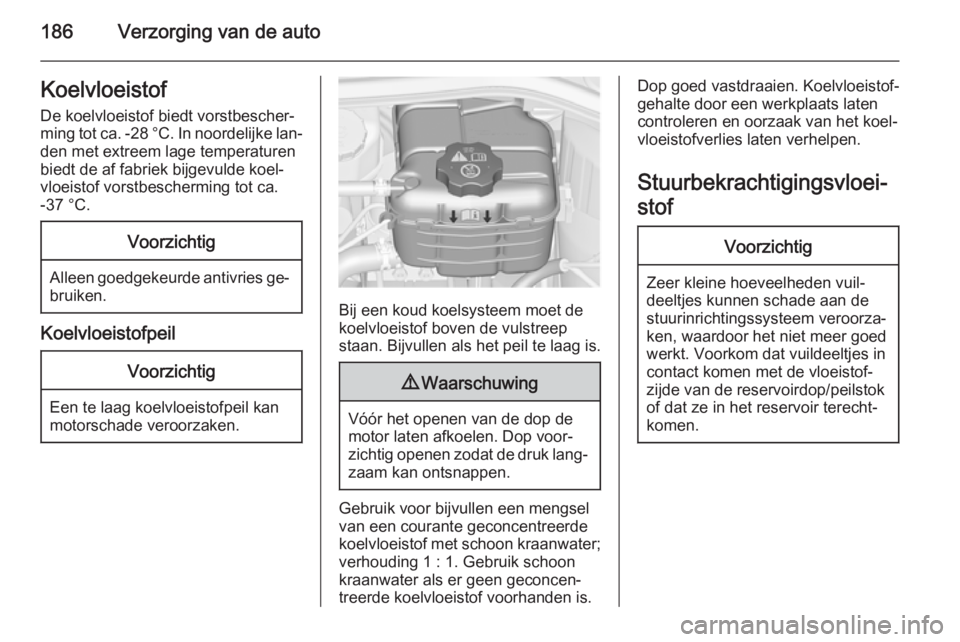

186Verzorging van de autoKoelvloeistof
De koelvloeistof biedt vorstbescher‐
ming tot ca. -28 °C. In noordelijke lan‐
den met extreem lage temperaturen
biedt de af fabriek bijgevulde koel‐
vloeistof vorstbescherming tot ca.
-37 °C.Voorzichtig
Alleen goedgekeurde antivries ge‐ bruiken.
Koelvloeistofpeil
Voorzichtig
Een te laag koelvloeistofpeil kan
motorschade veroorzaken.
Bij een koud koelsysteem moet de koelvloeistof boven de vulstreep
staan. Bijvullen als het peil te laag is.
9 Waarschuwing
Vóór het openen van de dop de
motor laten afkoelen. Dop voor‐
zichtig openen zodat de druk lang‐
zaam kan ontsnappen.
Gebruik voor bijvullen een mengsel
van een courante geconcentreerde
koelvloeistof met schoon kraanwater; verhouding 1 : 1. Gebruik schoon
kraanwater als er geen geconcen‐
treerde koelvloeistof voorhanden is.
Dop goed vastdraaien. Koelvloeistof‐
gehalte door een werkplaats laten
controleren en oorzaak van het koel‐
vloeistofverlies laten verhelpen.
Stuurbekrachtigingsvloei‐
stofVoorzichtig
Zeer kleine hoeveelheden vuil‐
deeltjes kunnen schade aan de
stuurinrichtingssysteem veroorza‐
ken, waardoor het niet meer goed
werkt. Voorkom dat vuildeeltjes in contact komen met de vloeistof‐zijde van de reservoirdop/peilstok
of dat ze in het reservoir terecht‐
komen.

Verzorging van de auto187

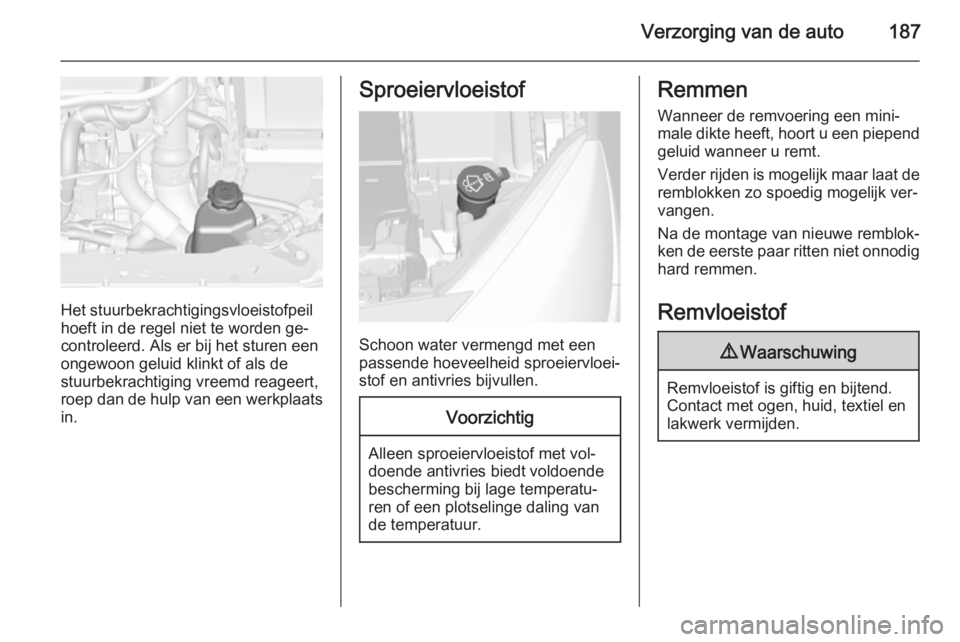

Het stuurbekrachtigingsvloeistofpeil
hoeft in de regel niet te worden ge‐
controleerd. Als er bij het sturen een
ongewoon geluid klinkt of als de
stuurbekrachtiging vreemd reageert,
roep dan de hulp van een werkplaats
in.
Sproeiervloeistof
Schoon water vermengd met een
passende hoeveelheid sproeiervloei‐ stof en antivries bijvullen.
Voorzichtig
Alleen sproeiervloeistof met vol‐
doende antivries biedt voldoende
bescherming bij lage temperatu‐
ren of een plotselinge daling van
de temperatuur.
Remmen
Wanneer de remvoering een mini‐
male dikte heeft, hoort u een piepend geluid wanneer u remt.
Verder rijden is mogelijk maar laat de remblokken zo spoedig mogelijk ver‐
vangen.
Na de montage van nieuwe remblok‐
ken de eerste paar ritten niet onnodig hard remmen.
Remvloeistof9 Waarschuwing
Remvloeistof is giftig en bijtend.
Contact met ogen, huid, textiel en
lakwerk vermijden.

188Verzorging van de auto

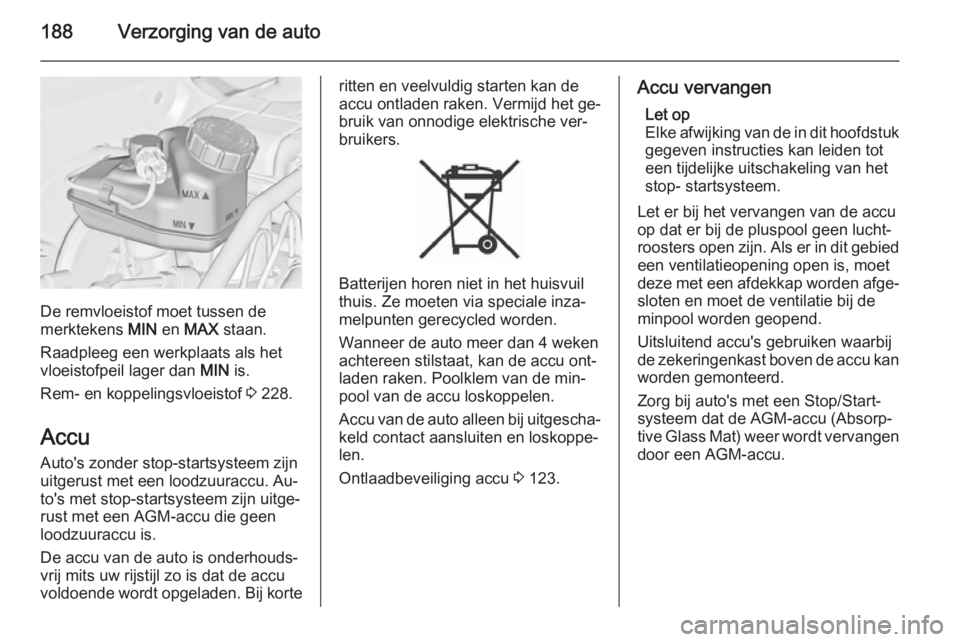

De remvloeistof moet tussen de
merktekens MIN en MAX staan.
Raadpleeg een werkplaats als het
vloeistofpeil lager dan MIN is.
Rem- en koppelingsvloeistof 3 228.
Accu Auto's zonder stop-startsysteem zijn
uitgerust met een loodzuuraccu. Au‐
to's met stop-startsysteem zijn uitge‐
rust met een AGM-accu die geen
loodzuuraccu is.
De accu van de auto is onderhouds‐ vrij mits uw rijstijl zo is dat de accu
voldoende wordt opgeladen. Bij korte
ritten en veelvuldig starten kan de
accu ontladen raken. Vermijd het ge‐
bruik van onnodige elektrische ver‐
bruikers.
Batterijen horen niet in het huisvuil
thuis. Ze moeten via speciale inza‐
melpunten gerecycled worden.
Wanneer de auto meer dan 4 weken
achtereen stilstaat, kan de accu ont‐
laden raken. Poolklem van de min‐
pool van de accu loskoppelen.
Accu van de auto alleen bij uitgescha‐
keld contact aansluiten en loskoppe‐
len.
Ontlaadbeveiliging accu 3 123.
Accu vervangen
Let op
Elke afwijking van de in dit hoofdstuk gegeven instructies kan leiden tot
een tijdelijke uitschakeling van het
stop- startsysteem.
Let er bij het vervangen van de accu
op dat er bij de pluspool geen lucht‐
roosters open zijn. Als er in dit gebied een ventilatieopening open is, moet
deze met een afdekkap worden afge‐ sloten en moet de ventilatie bij de
minpool worden geopend.
Uitsluitend accu's gebruiken waarbij
de zekeringenkast boven de accu kan
worden gemonteerd.
Zorg bij auto's met een Stop/Start-
systeem dat de AGM-accu (Absorp‐
tive Glass Mat) weer wordt vervangen
door een AGM-accu.
