6WprowadzenieWprowadzenieInformacje ogólne..........................6
Zabezpieczenie przed kradzieżą ....................................... 7
Przegląd elementów
sterujących ..................................... 8
Obsługa ....................................... 15Informacje ogólne
System Infotainment posiada wiele
nowoczesnych funkcji, które podczas podróży samochodowych
zapewniają rozrywkę i informacje o
trasie.
Radioodbiornik można używać w
łatwy sposób, zapisując dużą liczbę
stacji radiowych FM, AM i DAB
(nadawanie cyfrowego sygnału
audio) za pomocą programowanych
przycisków 1...6.
Do systemu audio-nawigacyjnego można podłączać, jako dodatkowe
źródła sygnału audio, zewnętrzne
urządzenia pamięci np. iPod, urządzenia USB lub inne zewnętrzne
urządzenia audio – za pomocą
przewodu lub bezprzewodowo przez
Bluetooth.
Korzystając z elementów sterujących i menu systemu audio-
nawigacyjnego, można obsługiwać
zatwierdzone aplikacje na smartfony.
Dodatkowo system audio-
nawigacyjny jest wyposażony w
aplikację telefonu komórkowego,który umożliwia wygodne i
bezpieczne korzystanie z telefonu
komórkowego w pojeździe.
Opcjonalnie, system audio-
nawigacyjny można obsługiwać za
pomocą elementów panelu
sterowania, elementów sterujących
na kierownicy lub funkcji
rozpoznawania mowy.
Dobrze zaprojektowane elementy
sterujące i czytelne ekrany
umożliwiają łatwą i intuicyjną obsługę
systemu.
Uwaga
Niniejsza instrukcja obsługi zawiera
opis wszystkich opcji i funkcji
udostępnianych przez różne
systemy Infotainment. Niektóre
opisy, w tym dotyczące
wyświetlacza i funkcji menu, mogą
nie dotyczyć posiadanego pojazdu
ze względu na różnice pomiędzy poszczególnymi wariantami
modelu, specyfikacje modelu dla
danego kraju, zainstalowane
wyposażenie dodatkowe lub
akcesoria.
Page 7 of 145
Wprowadzenie7
Ważne informacje dotyczące
obsługi i bezpieczeństwa ruchu
drogowego9 Ostrzeżenie
Należy zawsze korzystać z
systemu Infotainment w sposób
umożliwiający bezpieczne
prowadzenie pojazdu. W razie
wątpliwości zatrzymać pojazd i
obsługiwać system podczas
postoju.
9 Ostrzeżenie
Stosowanie systemu
nawigacyjnego nie zwalnia
kierowcy z odpowiedzialności
prawidłowego, czujnego
zachowania, jako uczestnika
ruchu drogowego. Należy zawsze postępować zgodnie ze
stosownymi przepisami ruchu
drogowego.
Wartości (np. adresy) można
wprowadzać wyłącznie podczas
postoju pojazdu.
Jeśli instrukcje systemu
nawigacyjne są sprzeczne z
przepisami ruchu drogowego,
zawsze mają zastosowanie
przepisy.9 Ostrzeżenie
Niektóre miejsca, np. ulice
jednokierunkowe czy strefy dla
pieszych, nie są oznaczone na
mapie systemu nawigacyjnego. W powyższych miejscach system
może wyświetlić ostrzeżenie,
które należy zaakceptować.
Dlatego też należy zwracać
szczególną uwagę na ulice
jednokierunkowe oraz inne drogi i
wjazdy, na których obowiązuje
zakaz wjazdu.
Odbiór programów radiowych
W następujących sytuacjach możliwesą trzaski, szumy, zakłócenia, a
nawet całkowity zanik odbioru:
■ zmieniająca się odległość od nadajnika,
■ nakładanie się sygnałów wskutek odbić,
■ gdy na drodze fal radiowych znajdują się różnego rodzaju
przeszkody.
Zabezpieczenie przed
kradzieżą System audio-nawigacyjny
wyposażony jest w elektroniczny
system bezpieczeństwa w celu
zapobiegania kradzieży.
Dzięki niemu system audio-
informacyjny będzie działał wyłącznie
w samochodzie, w którym został
pierwotnie zamontowany – jest tym
samym bezwartościowy dla złodzieja.
Page 8 of 145
8WprowadzeniePrzegląd elementów sterujących
Navi 950 / 650
Page 9 of 145
Wprowadzenie9
1Przycisk ;
Uzyskiwanie dostępu do
strony głównej ....................... 17
2 Przycisk SRCE (Źródło)
Nacisnąć w celu
przełączenia między
różnymi źródłami sygnału audio
Odtwarzacz CD/MP3 ............33
USB ....................................... 36
AUX ....................................... 36
Bluetooth ............................... 36
AM ......................................... 26
FM ......................................... 26
DAB ....................................... 26
3 Przycisk s
Radioodbiornik:
wyszukiwanie stacji (w tył) ....26CD/MP3/WMA:
przechodzenie do
poprzedniego utworu ............34
Urządzenia zewnętrzne:
przechodzenie do
poprzedniego utworu ............38
4 Przyciski stacji radiowych 1...6
Krótkie naciśnięcie:
wybieranie stacji .................... 28
Długie naciśnięcie:
zapisywanie stacji .................28
5 Pokrętło m
Naciśnięcie: włączanie i
wyłączanie systemu ..............15
Obrót: regulowanie
głośności ............................... 15
6 Przycisk u
Radioodbiornik:
wyszukiwanie stacji (w
przód) .................................... 26CD/MP3/WMA:
przechodzenie do
następnego utworu ...............34
Urządzenia zewnętrzne:
przechodzenie do
następnego utworu ...............38
7 Przycisk AS 1/2
Krótkie naciśnięcie:
otwieranie listy
automatycznie
zapisanych stacji ...................28
Długie naciśnięcie:
automatyczne
zapisywanie stacji .................28
8 Przycisk FAV 1/2/3
Otwieranie listy ulubionych ...28
9 Przycisk TP
Włączanie i wyłączanie
funkcji komunikatów dla
kierowców ............................. 29
10 Przycisk d
Wysuwanie CD .....................34
Page 12 of 145
12Wprowadzenie
1Przycisk ;
Uzyskiwanie dostępu do
strony głównej ....................... 17
2 Przycisk SRCE (Źródło)
Nacisnąć w celu
przełączenia między
różnymi źródłami sygnału audio
Odtwarzacz CD/MP3 ............33
USB ....................................... 36
AUX ....................................... 36
Bluetooth ............................... 36
AM ......................................... 26 FM ......................................... 26
DAB ....................................... 26
3 Przycisk s
Radioodbiornik:
wyszukiwanie stacji (w tył) ....26CD/MP3/WMA:
przechodzenie do
poprzedniego utworu ............34
Urządzenia zewnętrzne:
przechodzenie do
poprzedniego utworu ............38
4 Przyciski stacji radiowych 1...6
Długie naciśnięcie:
zapisywanie stacji .................28
Krótkie naciśnięcie:
wybieranie stacji .................... 28
5 Pokrętło m
Naciśnięcie: włączanie i
wyłączanie systemu ..............15
Obrót: regulowanie
głośności ............................... 15
6 Przycisk u
Radioodbiornik:
wyszukiwanie stacji (w
przód) .................................... 26CD/MP3/WMA:
przechodzenie do
następnego utworu ...............34
Urządzenia zewnętrzne:
przechodzenie do
następnego utworu ...............38
7 Przycisk AS 1/2
Krótkie naciśnięcie:
otwieranie listy
automatycznie
zapisanych stacji ...................28
Długie naciśnięcie:
automatyczne
zapisywanie stacji .................28
8 Przycisk FAV 1/2/3
Otwieranie listy ulubionych ...28
9 Przycisk TP
Włączanie i wyłączanie
funkcji komunikatów dla
kierowców ............................. 29
10 Przycisk d
Wysuwanie CD .....................34
Page 15 of 145
Wprowadzenie15ObsługaElementy sterujące
System audio-nawigacyjny obsługuje się przy użyciu przycisków
funkcyjnych i pokrętła
wielofunkcyjnego, korzystając z
menu pojawiających się na
wyświetlaczu.
Wprowadzanie danych obywa się
opcjonalnie za pomocą:
■ centralnego modułu sterującego na
desce rozdzielczej 3 8
■ elementów sterujących na kierownicy 3 8
■ systemu rozpoznawania mowy 3 63.
Uwaga
W kolejnych rozdziałach opisano
tylko najbardziej bezpośrednie
sposoby obsługi menu. W
niektórych przypadkach mogą być
dostępne inne opcje.Włączanie i wyłączanie systemu
Infotainment Krótko nacisnąć pokrętło X. Po
włączeniu systemu uaktywniane jest
poprzednio wybrane źródło dźwięku.
Automatyczne wyłączanie
Jeśli system audio-nawigacyjny
został włączony przy użyciu pokrętła
X przy wyłączonym zapłonie, po
upływie 10 minut wyłączy się
automatycznie.
Ustawianie głośności
Obrócić pokrętło X. Bieżące
ustawienia pokazują się w oknie na
dole ekranu.
Po włączeniu systemu wybierany jest ostatnio używany poziom głośności,
pod warunkiem że jest on niższy od
maksymalnego poziomu
początkowego.Następujące opcje głośności można
ustawić niezależnie od siebie:
■ maksymalna głośność początkowa 3 21
■ głośność komunikatów dla kierowców 3 21
■ głośność komunikatów nawigacji 3 44.
Automatycznej regulacji głośności
Gdy funkcja automatycznej regulacji
głośności jest włączona 3 21,
poziom głośności jest automatycznie
dostosowywany proporcjonalnie do
prędkości jazdy, aby skompensować
hałas silnika, toczących się kół oraz
wiatru.
Wyciszanie
Nacisnąć przycisk PHONE (jeśli
dostępny jest interfejs telefonu:
nacisnąć na kilka sekund), aby
wyciszyć źródła dźwięku.
W celu wyłączenia wyciszenia:
obrócić pokrętło X lub ponownie
nacisnąć przycisk PHONE (jeśli
Page 16 of 145
16Wprowadzenie
dostępny jest interfejs telefonu:
nacisnąć i przytrzymać przez kilka
sekund).
Ograniczanie głośności przy
wysokich temperaturach
Przy bardzo wysokich temperaturach wewnątrz samochodu system audio-
nawigacyjny ogranicza maksymalny poziom głośności. Jeśli jest to
konieczne, głośność jest
zmniejszana automatycznie.
Tryby działania Podłączanie zewnętrznych
odtwarzaczy audio
Kilkakrotnie nacisnąć przycisk SRCE,
aby przełączyć między głównymi
menu: AM, FM, CD, USB, AUX,
Bluetooth lub DAB.
Szczegółowy opis następujących
elementów:
■ Odtwarzacz CD/MP3 3 33
■ Gniazdo USB 3 36
■ Wejście AUX 3 36
■ Bluetooth Audio 3 36
■ Radio AM 3 26■ Radio FM 3 26
■ Radio DAB 3 31.
Nawigacja
Nacisnąć przycisk NAVI, aby
wyświetlić mapę nawigacji
aplikacyjnej.
Nacisnąć pokrętło wielofunkcyjne,
aby otworzyć podmenu z opcjami
wprowadzania celu podróży i
struktury trasy.
Szczegółowy opis funkcji systemu
nawigacji 3 43.
Telefon
Nacisnąć przycisk PHONE, aby
wyświetlić główne menu telefonu zawierające opcje wprowadzania lub
wyboru numerów.
Szczegółowy opis funkcji telefonu
komórkowego 3 68.
Uwaga
W aplikacji Szybkie informacje mogą
się wyświetlać krótkie informacje o
źródłach sygnału audio i bieżącej
sesji nawigacyjnej.
Page 22 of 145
22Podstawowa obsługa
Regulacja głośności
początkowej
Nacisnąć przycisk CONFIG a
następnie wybrać pozycję Ustawienia
radia menu.
Wybrać opcję Głośność po
włączeniu , aby wyświetlić
odpowiednie menu.
Wyregulować ustawienia stosownie
do potrzeb.
Regulacja poziomu głośności
komunikatów dla kierowców
Głośność komunikatów dla
kierowców można nastawić,
wybierając poziom niezależny od
„normalnego” poziomu głośności.
Nacisnąć przycisk CONFIG a
następnie wybrać pozycję Ustawienia
radia menu.
Wybrać opcję Opcje RDS, a
następnie Głośność informacji o
warunkach ruchu , aby wyświetlić
odpowiednie menu.
Wyregulować ustawienia stosownie
do potrzeb.Uwaga
Podczas emisji komunikatu,
głośność można wyregulować w
prosty sposób, za pomocą
pokrętła m.
Regulacja głośności sygnału
dźwiękowego
Przy posługiwaniu się elementami
sterującymi w pojeździe krótkie
sygnały dźwiękowe potwierdzają
działania. Głośność krótkich
sygnałów dźwiękowych można
wyregulować.
Nacisnąć przycisk CONFIG a
następnie wybrać pozycję Ustawienia
pojazdu menu.
Wybrać opcję Ustawienia komfortu , a
następnie Głośność sygn. ostrzeg. ,
aby wyświetlić odpowiednie
podmenu. Wybrać opcję Normalny
lub Mocna .Regulacja głośności
komunikatów systemu nawigacji Nacisnąć przycisk CONFIG a
następnie wybrać pozycję Ustawienia
nawigacji menu.
Wybrać pozycję menu Głośność
nawigacji . Zostanie wyświetlone
odpowiednie podmenu.
Aby ustawić głośność komunikatów głosowych, wybrać Komunikat a
następnie wyregulować ustawienia
stosownie do potrzeb.
Aby ustawić głośność z jaką może
być odtwarzany sygnał ze źródła
audio w tle, wybrać Tło a następnie
wyregulować ustawienia stosownie
do potrzeb.
Wybrać Sprawdz. głośności , aby
odtworzyć przykładowy sygnał audio
z ustawieniami.
Uwaga
Podczas emisji komunikatu,
głośność można wyregulować w
prosty sposób, za pomocą
pokrętła m.
Page 24 of 145
24Podstawowa obsługa
Aktualizacja oprogramowania
Aby uaktualnić oprogramowanie
systemu, należy skontaktować się z
centrum Opel Partner.
Plik dziennika
Aby wygenerować plik dziennika bieżącej wersji oprogramowania,
wybrać pozycję Tworzenie pliku
dziennika menu.
Informacje o licencji
Aby wyświetlić informacje o
producencie systemu audio-
nawigacyjnego, wybrać Informacje
dotyczące licencji .
Domyślne ustawienia fabryczne
Aby przywrócić ustawienia fabryczne systemu audio-nawigacyjnego,
wybrać Resetowanie radia .
Ustawienia wyświetlacza Nacisnąć przycisk CONFIG, a
następnie wybrać w menu pozycję
Ustawienia wyświetlacza , aby
wyświetlić odpowiednie podmenu.Strona główna
Wybrać Menu strony głównej , aby
wyświetlić menu ustawień strony
głównej.
Aby przejść do menu z Strona
główna , wybrać przycisk ekranowy
Menu na dole ekranu.
Strona główna można ustawić
zgodnie z własnymi preferencjami.Dostosowywanie do wymagań
Ikony aplikacji wyświetlane na
pierwszej stronie główne można
wybrać stosownie do potrzeb.
Wybrać pozycję Dostosuj stronę
główną menu, aby wyświetlić listę
wszystkich aplikacji zainstalowanych
w systemie. Uaktywnić pozycje menu
tych aplikacji, które mają być
wyświetlane na pierwszej stronie
głównej.
Inne aplikacje zostaną umieszczone
na kolejnych stronach.Sortowanie
Na każdej stronie głównej można umieścić maksymalnie osiem ikon
aplikacji.Pozycje ikon można zmieniać
zgodnie z wymaganiami.
Wybrać pozycję Sortuj według menu,
aby wyświetlić strony główne w trybie edycji.
Wybrać ikonę, która ma być
przeniesiona.
Przewinąć stronę główną do pozycji,
w której ma być umieszczona ikona.
Nacisnąć pokrętło wielofunkcyjne,
aby potwierdzić.
Ikona zostaje przeniesiona w nowe
miejsce. Ikona, która znajdowała się
wcześniej w tym miejscu, wyświetla
się w pierwotnym miejscu
przeniesionej ikony.Ustawienia domyślne strony głównej
Aby zresetować Strona główna do
domyślnych ustawień fabrycznych, wybrać Przywróć ustaw.domyślne
strony głównej .
Wyłączanie wyświetlacza
Aby wyłączyć wyświetlacz, wybrać
Wyłączenie wyświetlacza .
Page 27 of 145

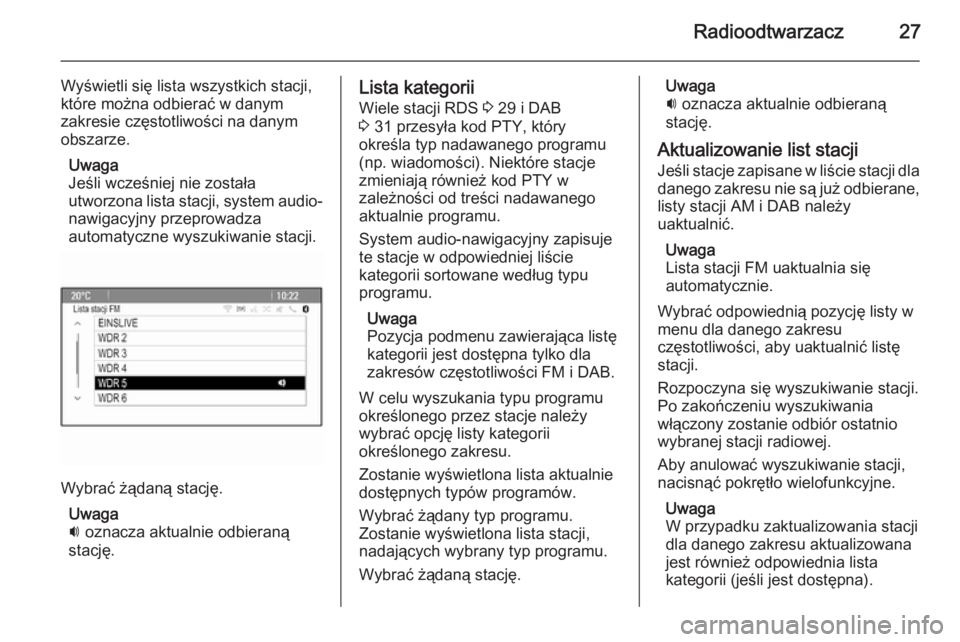

Radioodtwarzacz27
Wyświetli się lista wszystkich stacji,
które można odbierać w danym
zakresie częstotliwości na danym
obszarze.
Uwaga
Jeśli wcześniej nie została
utworzona lista stacji, system audio-
nawigacyjny przeprowadza
automatyczne wyszukiwanie stacji.
Wybrać żądaną stację.
Uwaga
i oznacza aktualnie odbieraną
stację.
Lista kategorii
Wiele stacji RDS 3 29 i DAB
3 31 przesyła kod PTY, który
określa typ nadawanego programu
(np. wiadomości). Niektóre stacje
zmieniają również kod PTY w
zależności od treści nadawanego
aktualnie programu.
System audio-nawigacyjny zapisuje
te stacje w odpowiedniej liście
kategorii sortowane według typu
programu.
Uwaga
Pozycja podmenu zawierająca listę
kategorii jest dostępna tylko dla
zakresów częstotliwości FM i DAB.
W celu wyszukania typu programu
określonego przez stacje należy
wybrać opcję listy kategorii
określonego zakresu.
Zostanie wyświetlona lista aktualnie
dostępnych typów programów.
Wybrać żądany typ programu.
Zostanie wyświetlona lista stacji,
nadających wybrany typ programu.
Wybrać żądaną stację.Uwaga
i oznacza aktualnie odbieraną
stację.
Aktualizowanie list stacji Jeśli stacje zapisane w liście stacji dla
danego zakresu nie są już odbierane, listy stacji AM i DAB należy
uaktualnić.
Uwaga
Lista stacji FM uaktualnia się
automatycznie.
Wybrać odpowiednią pozycję listy w
menu dla danego zakresu
częstotliwości, aby uaktualnić listę
stacji.
Rozpoczyna się wyszukiwanie stacji.
Po zakończeniu wyszukiwania
włączony zostanie odbiór ostatnio
wybranej stacji radiowej.
Aby anulować wyszukiwanie stacji,
nacisnąć pokrętło wielofunkcyjne.
Uwaga
W przypadku zaktualizowania stacji
dla danego zakresu aktualizowana
jest również odpowiednia lista
kategorii (jeśli jest dostępna).
