Îngrijirea autovehiculului209Sistemul electric
Siguranţele
Datele siguranţei fuzibile de schimb trebuie să corespundă cu cele ale
siguranţei fuzibile arse.
În autovehicul se găsesc trei cutii cu
siguranţe:
■ în partea stângă-faţă a compartimentului motor,
■ la autovehiculele cu volan pe stânga, în interior, în spatele
compartimentului de depozitare sau în autovehiculele cu volanul pe dreapta, în spatele torpedoului,
■ în spatele unui capac din stânga portbagajului.
Înaintea înlocuirii unei siguranţe
fuzibile, închideţi comutatorul
respectiv şi decuplaţi contactul.
Siguranţele fuzibile defecte pot fi
recunoscute după filamentul topit.
Înlocuiţi siguranţa fuzibilă doar dacă
s-a remediat cauza defectului.Unele circuite electrice pot fi protejate prin intermediul mai multor siguranţe
fuzibile.
Siguranţele fuzibile pot fi de
asemenea introduse şi fără a fi
alocate unei funcţii.
Extractorul de siguranţe
Este posibil să aveţi un extractor de
siguranţe în panoul de siguranţe din
compartimentul motor.

210Îngrijirea autovehiculului
În funcţie de tipul siguranţei fuzibile,
prindeţi siguranţele de partea
superioară sau laterală cu ajutorul
extractorului şi scoateţi-le.
Cutia cu siguranţe din
compartimentul motor
Panoul de siguranţe se găseşte în
partea din stânga faţă a
compartimentului motor.
Decuplaţi capacul şi rabataţi-l în sus
până când se opreşte. Scoateţi
capacul vertical în sus.

Îngrijirea autovehiculului211
Nr.Circuit1Modulul de comandă al moto‐
rului2Sonda lambda3Injecţia de combustibil, sistemul
de aprindere4Injecţia de combustibil, sistemul
de aprindere5–6Încălzirea oglinzilor7Controlul ventilatorului8Sonda lambda, răcirea motorului9Senzorul lunetei10Senzorul bateriei autovehicu‐
lului11Deblocarea portbagajului12Faruri adaptive, sistemul de
control automat al luminilor13Electrovalvele ABS14–15Modulul de comandă al moto‐
ruluiNr.Circuit16Demarorul17Modulul de comandă al transmi‐ siei18Luneta încălzită19Geamurile faţă acţionate electric20Geamurile spate acţionate elec‐
tric21Centrul electric spate22Faza lungă stânga (halogen)23Sistemul de spălare a farurilor24Faza scurtă dreapta (Xenon)25Faza scurtă stânga (Xenon)26Proiectoarele de ceaţă27Încălzirea motorinei28Sistemul de pornire-oprire29Frâna de mână electrică30Pompa ABS31–32AirbagurileNr.Circuit33Faruri adaptive, sistemul de
control automat al luminilor34Recircularea gazelor de
evacuare35Geamurile acţionate electric,
senzor de ploaie, oglindă retro‐
vizoare exterioare36Climatizarea37–38Pompa de vacuum39Modulul de comandă al siste‐
mului de alimentare cu combus‐
tibil40Sistemul de spălare a parbrizului41Faza lungă dreapta (halogen)42Ventilatorul radiatorului43Ştergătoarele de parbriz44–45Ventilatorul radiatorului46–47Claxonul

212Îngrijirea autovehiculului
Nr.Circuit48Ventilatorul radiatorului49Pompa de combustibil50Sistemul de reglare a fascicu‐
lului farurilor, faruri adaptive51–52Sistemul auxiliar de încălzire,
motorul diesel53Modulul de comandă al transmi‐ siei, modulul de comandă al
motorului54Pompă de vacuum, grupul de
instrumente de pe panoul de
bord, încălzire ventilaţie, sistem
de aer condiţionat
După înlocuirea siguranţelor defecte,
închideţi capacul panoului de
siguranţe şi apăsaţi-l până când se
blochează în poziţie.
În cazul în care capacul panoului de
siguranţe fuzibile nu este închis
corect, se pot produce defecţiuni.
Cutia cu siguranţe din
panoul de bord
La autovehiculele cu volan pe stânga,
panoul de siguranţe se află în spatele compartimentului de depozitare din
planşa de bord.
Deschideţi compartimentul şi
împingeţi-l spre stânga pentru a-l
debloca. Rabataţi compartimentul în jos şi scoateţi-l.
La autovehiculele cu volan pe
dreapta, panoul de siguranţe se află
în spatele unui capac din torpedo.
Deschideţi torpedoul, apoi deschideţi
capacul şi rabataţi-l în jos.

Îngrijirea autovehiculului213
Nr.Circuit1Afişajele2Modulul de control al autovehi‐
culului, luminile exterioare3Modulul de control al autovehi‐
culului, luminile exterioare4Sistemul Infotainment5Sistemul Infotainment, instru‐
ment6Priză de curent, brichetă7Priza de curent8Modulul de control al autovehi‐
culului, faza scurtă stângaNr.Circuit9Modulul de control al autovehi‐
culului, faza scurtă dreapta10Modulul de control al autovehi‐
culului, încuietorile portierelor11Ventilator interior12Scaunul electric - şofer13Scaunul electric - pasager14Mufa de diagnosticare15Airbagurile16Releul capacului portbagajului17Sistemul de aer condiţionat18Diagnosticarea de service19Modulul de control al autovehi‐
culului, stopurile de frână,
lămpile de poziţie din spate,
luminile interioare20–21Panoul de bord22Sistemul de aprindere23Modulul de control al autovehi‐
cululuiNr.Circuit24Modulul de control al autovehi‐
culului25–26Priza de curent pentru alimen‐
tarea accesoriilor din portbagaj
Cutia de siguranţe din
portbagaj Panoul de siguranţe se află în parteastângă a portbagajului, în spatele
unui capac.
Luaţi capacul.

214Îngrijirea autovehiculului
Atribuirea siguranţelorNr.Circuit1Modulul de comandă a capotei
din pânză, şina electrică -
dreapta2–3Sistemul de asistenţă la parcare4–5–6–7Scaun cu reglaj electricNr.Circuit8Modulul de comandă a capotei
din pânză9–10–11Modulul remorcii, sistemul de
monitorizare a presiunii în
avelope şi camera video retrovi‐
zoare12Modulul de comandă a capotei
din pânză, lămpile de poziţie din
spate13–14Scaunele spate rabatarea
acţionată electric15–16Ventilaţia scaunelor, camera
video retrovizoare, modulul de
comandă a capotei din pânză17–18–19Încălzirea volanului20–Nr.Circuit21Încălzirea scaunelor22–23Modulul de comandă a capotei
din pânză, şina electrică - stânga24–25–26Siguranţa jumper pentru modul
non-logistic27Intrarea pasivă28–29Unitatea hidraulică30–31–32Conducerea flexibilă

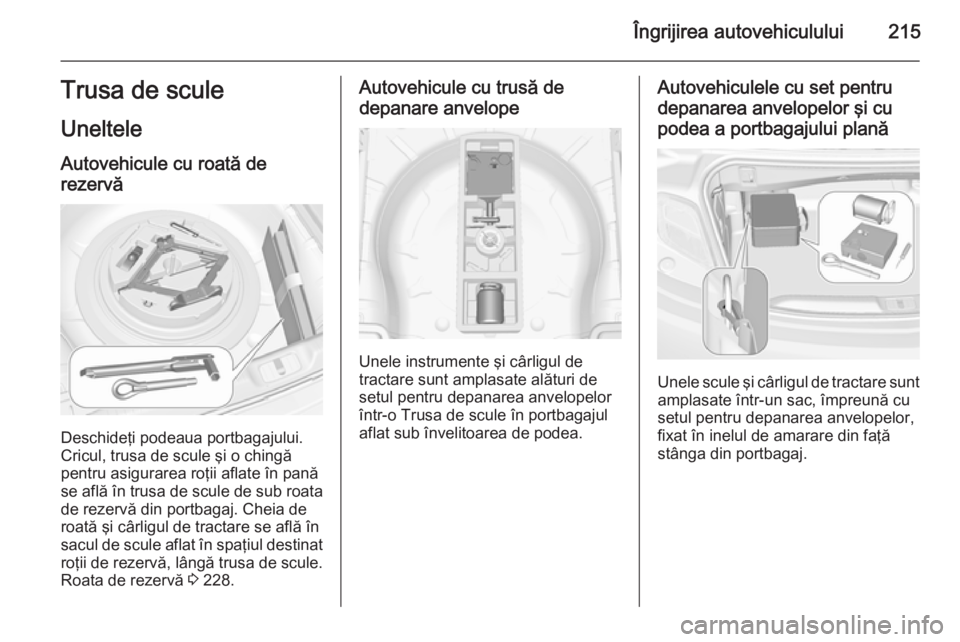

Îngrijirea autovehiculului215Trusa de scule
Uneltele
Autovehicule cu roată de
rezervă
Deschideţi podeaua portbagajului.
Cricul, trusa de scule şi o chingă
pentru asigurarea roţii aflate în pană se află în trusa de scule de sub roata
de rezervă din portbagaj. Cheia de
roată şi cârligul de tractare se află în
sacul de scule aflat în spaţiul destinat
roţii de rezervă, lângă trusa de scule.
Roata de rezervă 3 228.
Autovehicule cu trusă de
depanare anvelope
Unele instrumente şi cârligul de
tractare sunt amplasate alături de
setul pentru depanarea anvelopelor
într-o Trusa de scule în portbagajul
aflat sub învelitoarea de podea.
Autovehiculele cu set pentru
depanarea anvelopelor şi cu
podea a portbagajului plană
Unele scule şi cârligul de tractare sunt
amplasate într-un sac, împreună cu
setul pentru depanarea anvelopelor,
fixat în inelul de amarare din faţă
stânga din portbagaj.

216Îngrijirea autovehicululuiJantele şi anvelopeleJanteleLa autovehiculele cu motoare diesel
nu sunt permise jante din oţel, ci
numai jante din aliaj speciale, admise
pentru acest autovehicul.
Starea anvelopelor, starea
jantelor
Conduceţi încet peste trotuar şi într-
un unghi drept dacă se poate.
Trecerea peste muchii ascuţite poate provoca deteriorări ale anvelopelor şi
jantelor. La parcare, aveţi grijă ca
anvelopele să nu fie strivite de
borduri.
Verificaţi periodic jantele pentru
depistarea eventualelor deteriorări. Apelaţi la un atelier service pentru
asistenţă în caz de defecţiuni sau
uzură neobişnuită.Anvelopele de iarnă
Anvelopele de iarnă îmbunătăţesc
siguranţa în trafic la temperaturi mai
mici de 7 °C, de aceea este indicată
montarea lor pe toate roţile.
Toate dimensiunile de anvelope sunt
admise ca anvelope de iarnă 3 252.
Anvelopele 225/55 R17 sunt folosite numai ca anvelope de iarnă.
La autovehiculele cu motoare diesel
nu sunt permise jante din oţel, ci
numai jante din aliaj speciale, admise
pentru autovehicul.
Conform reglementărilor specifice
ţării, lipiţi eticheta pentru viteză în
câmpul vizual al şoferului.
Etichetele anvelopelor
De ex. 235/55 R 17 99 V235=Lăţime anvelopă, în mm55=Raport profil în secţiune
(înălţime /lăţime anvelopă),
în %R=Tip: RadialRF=Tip: Cu flancuri întărite
(RunFlat)17=Diametru jantă, în inci99=Indicele de sarcină, de ex. 99 corespunde unei sarcini de
775 kgV=Codul literal de viteză
Codul literal de viteză:
Q=până la 160 km/hS=până la 180 km/hT=până la 190 km/hH=până la 210 km/hV=până la 240 km/hW=până la 270 km/h
Presiunea în anvelope
Verificaţi la rece presiunea în
anvelope cel puţin o dată la 14 zile,
precum şi înaintea unei călătorii mai lungi. Nu uitaţi roata de rezervă.
Regula se aplică şi pentru
autovehiculele cu sistem de
monitorizare a presiunii în anvelope.
Deşurubaţi capacul de ventil.

Îngrijirea autovehiculului217
Presiunea în anvelope 3 252.
Eticheta cu instrucţiuni referitoare la
încărcare şi anvelope, aflată pe
cadrul portierei din stânga indică
anvelopele de echipare originală şi
presiunile de umflare a anvelopelor
corespunzătoare.
Datele referitoare la presiunea în
anvelope sunt pentru anvelopele reci. Acestea sunt valabile atât pentruanvelope de vară, cât şi pentru
anvelope de iarnă.
Umflaţi întotdeauna anvelopa roţii de rezervă la presiunea specificată
pentru sarcină maximă.
Presiunea ECO în anvelope serveşte
pentru obţinerea celui mai scăzut
consum de combustibil posibil.
Presiunea necorespunzătoare va
afecta siguranţa şi manevrabilitatea
autovehiculului, confortul şi consumul de combustibil şi va duce la uzarea
prematură a anvelopelor.
Presiunile în anvelope diferă în
funcţie de diverse opţiuni. Pentru
valoarea corectă a presiunii in
anvelope, urmaţi procedura
următoare:
1. Identificaţi codul de identificare al motorului. Datele despre motor
3 247.
2. Identificaţi anvelopa respectivă.
Tabelele de presiune în anvelope
prezintă toate combinaţiile posibile de anvelope 3 252.
Pentru anvelopele omologate pentru autovehiculul dumneavoastră,
consultaţi Certificatul de conformitate
CEE livrat împreună cu autovehiculul
sau alte documente de înregistrare
naţionale.Şoferul este responsabil pentru
reglarea corectă a presiunii în
anvelope.9 Avertisment
Presiunea prea scăzută poate
duce la încălzirea anvelopei şi
avarierea internă a acesteia,
rezultatul fiind separarea căii de
rulare a anvelopei şi chiar explozia acesteia la viteze mari.
Când reduceţi sau creşteţi presiunea
în anvelope la un autovehicul cu
sistem de monitorizare a presiunii,
decuplaţi contactul. După reglarea
presiunii în anvelope, cuplaţi
contactul şi selectaţi setarea
corespunzătoare de la pagina Tyre
load (Sarcină anvelope) din Centrul
de informaţii pentru şofer, 3 100.

218Îngrijirea autovehicululuiSistemul de monitorizare apresiunii în anvelope Sistemul de monitorizare a presiuniiîn anvelope verifică presiunea tuturor
celor patru roţi o dată pe minut atunci
când viteza autovehiculului
depăşeşte o anumită limită.Atenţie
Sistemul de monitorizare a
presiunii în anvelope emite
avertizări numai cu privire la o
stare de presiune scăzută în
anvelope şi nu înlocuieşte
întreţinerea periodică efectuată de şofer.
Toate cele patru roţi trebuie să fie
echipate cu un senzor de presiune,
iar presiunea în anvelope trebuie să
se afle la nivelul prescris.
Notă
În ţările în care sistemul de
monitorizare a presiunii în anvelope
este impus prin legislaţie, utilizarea
de roşi fără senzori de presiune va
anula certificarea de tip a
autovehiculului.
Presiunile curente în anvelope pot fi
prezentate în Vehicle Information
Menu (Meniu informaţii autovehicul)
pe centrul de informaţii pentru şofer.
Meniul poate fi selectat cu butoanele
de pe maneta de semnalizare.
Apăsaţi butonul MENU pentru a
selecta Vehicle Information Menu
(Meniu informaţii autovehicul) X .
Rotiţi butonul rotativ de reglare pentru
a selecta sistemul de monitorizare a
presiunii în anvelope.
Starea sistemului şi avertizările
privind presiunea sunt afişate printr-
un mesaj de avertizare cu simbolul
anvelopei corespunzătoare clipind în Centrul de informaţii pentru şofer.
