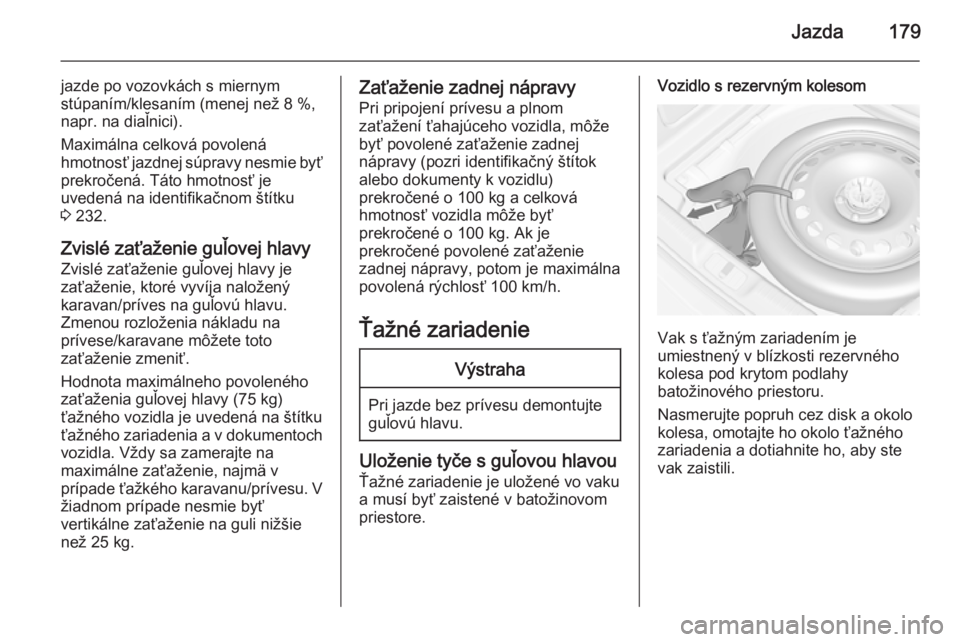

Jazda179
jazde po vozovkách s miernym
stúpaním/klesaním (menej než 8 %,
napr. na diaľnici).
Maximálna celková povolená
hmotnosť jazdnej súpravy nesmie byť prekročená. Táto hmotnosť je
uvedená na identifikačnom štítku
3 232.
Zvislé zaťaženie guľovej hlavy
Zvislé zaťaženie guľovej hlavy je
zaťaženie, ktoré vyvíja naložený
karavan/príves na guľovú hlavu.
Zmenou rozloženia nákladu na
prívese/karavane môžete toto
zaťaženie zmeniť.
Hodnota maximálneho povoleného
zaťaženia guľovej hlavy (75 kg)
ťažného vozidla je uvedená na štítku
ťažného zariadenia a v dokumentoch
vozidla. Vždy sa zamerajte na
maximálne zaťaženie, najmä v
prípade ťažkého karavanu/prívesu. V žiadnom prípade nesmie byť
vertikálne zaťaženie na guli nižšie
než 25 kg.Zaťaženie zadnej nápravy
Pri pripojení prívesu a plnom
zaťažení ťahajúceho vozidla, môže
byť povolené zaťaženie zadnej
nápravy (pozri identifikačný štítok
alebo dokumenty k vozidlu)
prekročené o 100 kg a celková
hmotnosť vozidla môže byť
prekročené o 100 kg. Ak je
prekročené povolené zaťaženie
zadnej nápravy, potom je maximálna
povolená rýchlosť 100 km/h.
Ťažné zariadenieVýstraha
Pri jazde bez prívesu demontujte
guľovú hlavu.
Uloženie tyče s guľovou hlavou
Ťažné zariadenie je uložené vo vaku
a musí byť zaistené v batožinovom
priestore.
Vozidlo s rezervným kolesom
Vak s ťažným zariadením je
umiestnený v blízkosti rezervného
kolesa pod krytom podlahy
batožinového priestoru.
Nasmerujte popruh cez disk a okolo
kolesa, omotajte ho okolo ťažného zariadenia a dotiahnite ho, aby ste
vak zaistili.
Page 182 of 255

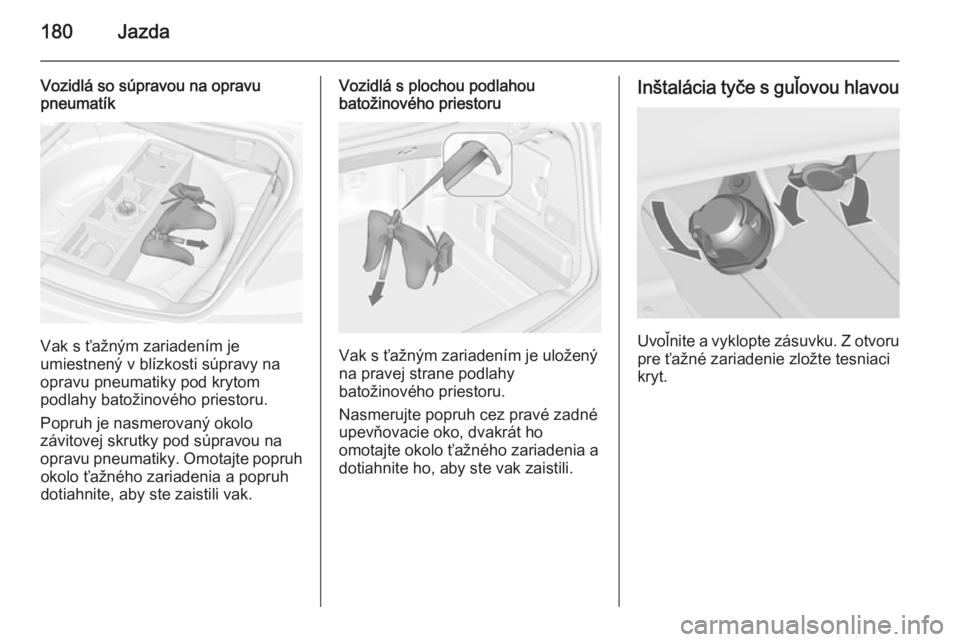

180Jazda
Vozidlá so súpravou na opravu
pneumatík
Vak s ťažným zariadením je
umiestnený v blízkosti súpravy na opravu pneumatiky pod krytom
podlahy batožinového priestoru.
Popruh je nasmerovaný okolo
závitovej skrutky pod súpravou na
opravu pneumatiky. Omotajte popruh okolo ťažného zariadenia a popruh
dotiahnite, aby ste zaistili vak.
Vozidlá s plochou podlahou
batožinového priestoru
Vak s ťažným zariadením je uložený
na pravej strane podlahy
batožinového priestoru.
Nasmerujte popruh cez pravé zadné
upevňovacie oko, dvakrát ho
omotajte okolo ťažného zariadenia a
dotiahnite ho, aby ste vak zaistili.
Inštalácia tyče s guľovou hlavou
Uvoľnite a vyklopte zásuvku. Z otvoru
pre ťažné zariadenie zložte tesniaci
kryt.
Page 183 of 255

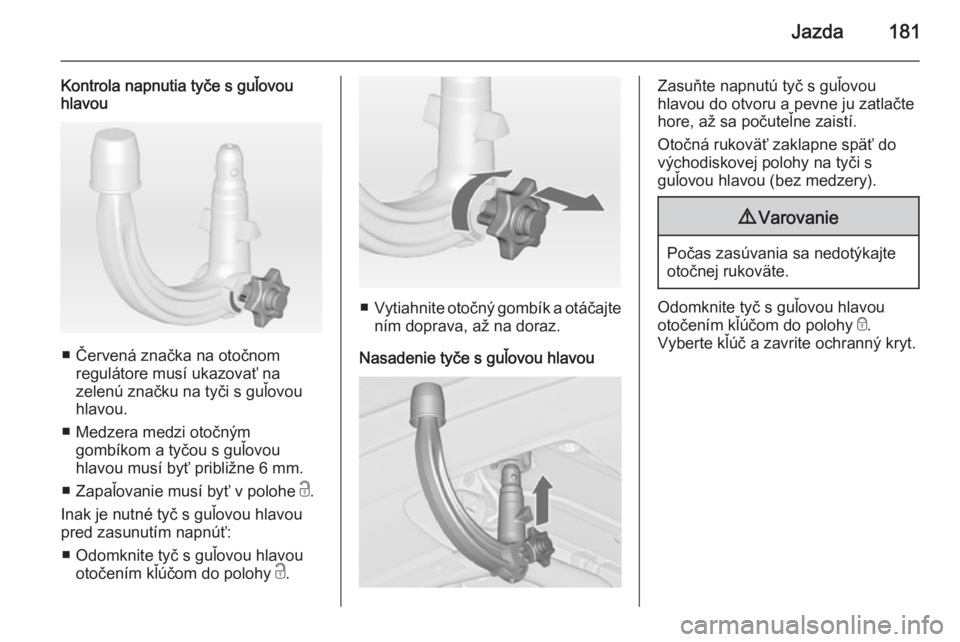

Jazda181
Kontrola napnutia tyče s guľovou
hlavou
■ Červená značka na otočnom
regulátore musí ukazovať na
zelenú značku na tyči s guľovou
hlavou.
■ Medzera medzi otočným gombíkom a tyčou s guľovou
hlavou musí byť približne 6 mm.
■ Zapaľovanie musí byť v polohe c.
Inak je nutné tyč s guľovou hlavou
pred zasunutím napnúť:
■ Odomknite tyč s guľovou hlavou otočením kľúčom do polohy c.
■ Vytiahnite otočný gombík a otáčajte
ním doprava, až na doraz.
Nasadenie tyče s guľovou hlavou
Zasuňte napnutú tyč s guľovou
hlavou do otvoru a pevne ju zatlačte
hore, až sa počuteľne zaistí.
Otočná rukoväť zaklapne späť do
východiskovej polohy na tyči s
guľovou hlavou (bez medzery).9 Varovanie
Počas zasúvania sa nedotýkajte
otočnej rukoväte.
Odomknite tyč s guľovou hlavou
otočením kľúčom do polohy e.
Vyberte kľúč a zavrite ochranný kryt.

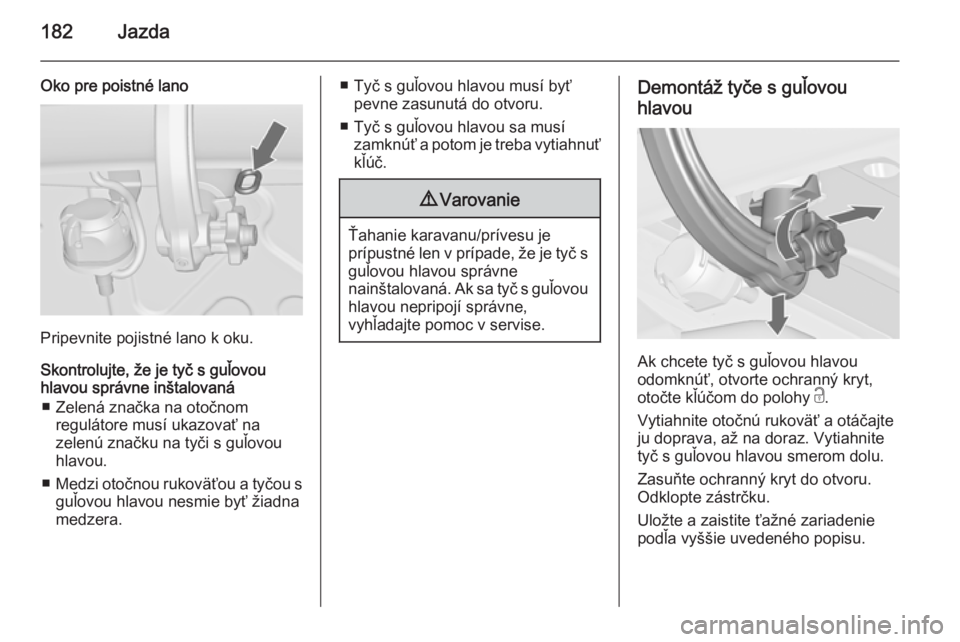

Page 184 of 255
182Jazda
Oko pre poistné lano
Pripevnite pojistné lano k oku.
Skontrolujte, že je tyč s guľovou
hlavou správne inštalovaná
■ Zelená značka na otočnom regulátore musí ukazovať na
zelenú značku na tyči s guľovou
hlavou.
■ Medzi otočnou rukoväťou a tyčou s
guľovou hlavou nesmie byť žiadna
medzera.
■ Tyč s guľovou hlavou musí byť pevne zasunutá do otvoru.
■ Tyč s guľovou hlavou sa musí zamknúť a potom je treba vytiahnuťkľúč.9 Varovanie
Ťahanie karavanu/prívesu je
prípustné len v prípade, že je tyč s guľovou hlavou správne
nainštalovaná. Ak sa tyč s guľovou
hlavou nepripojí správne,
vyhľadajte pomoc v servise.
Demontáž tyče s guľovou
hlavou
Ak chcete tyč s guľovou hlavou
odomknúť, otvorte ochranný kryt,
otočte kľúčom do polohy c.
Vytiahnite otočnú rukoväť a otáčajte
ju doprava, až na doraz. Vytiahnite
tyč s guľovou hlavou smerom dolu.
Zasuňte ochranný kryt do otvoru.
Odklopte zástrčku.
Uložte a zaistite ťažné zariadenie
podľa vyššie uvedeného popisu.
Page 185 of 255

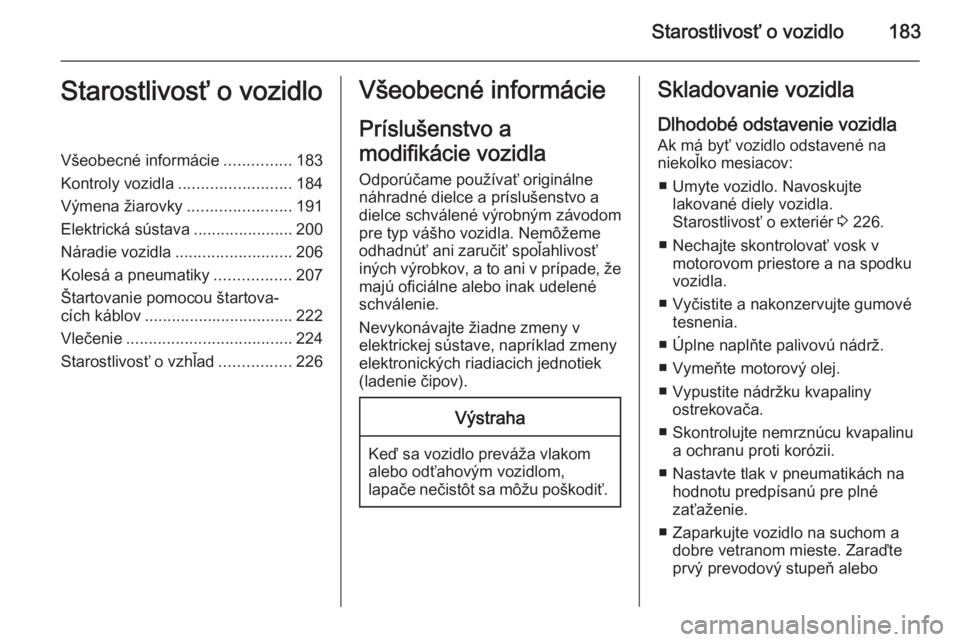

Starostlivosť o vozidlo183Starostlivosť o vozidloVšeobecné informácie...............183
Kontroly vozidla ......................... 184
Výmena žiarovky .......................191
Elektrická sústava ......................200
Náradie vozidla .......................... 206
Kolesá a pneumatiky .................207
Štartovanie pomocou štartova‐
cích káblov ................................. 222
Vlečenie ..................................... 224
Starostlivosť o vzhľad ................226Všeobecné informácie
Príslušenstvo a
modifikácie vozidla Odporúčame používať originálne
náhradné dielce a príslušenstvo a
dielce schválené výrobným závodom
pre typ vášho vozidla. Nemôžeme
odhadnúť ani zaručiť spoľahlivosť
iných výrobkov, a to ani v prípade, že
majú oficiálne alebo inak udelené
schválenie.
Nevykonávajte žiadne zmeny v
elektrickej sústave, napríklad zmeny
elektronických riadiacich jednotiek
(ladenie čipov).Výstraha
Keď sa vozidlo preváža vlakom
alebo odťahovým vozidlom,
lapače nečistôt sa môžu poškodiť.
Skladovanie vozidla
Dlhodobé odstavenie vozidla Ak má byť vozidlo odstavené na
niekoľko mesiacov:
■ Umyte vozidlo. Navoskujte lakované diely vozidla.
Starostlivosť o exteriér 3 226.
■ Nechajte skontrolovať vosk v motorovom priestore a na spodku
vozidla.
■ Vyčistite a nakonzervujte gumové tesnenia.
■ Úplne naplňte palivovú nádrž.
■ Vymeňte motorový olej.
■ Vypustite nádržku kvapaliny ostrekovača.
■ Skontrolujte nemrznúcu kvapalinu a ochranu proti korózii.
■ Nastavte tlak v pneumatikách na hodnotu predpísanú pre plné
zaťaženie.
■ Zaparkujte vozidlo na suchom a dobre vetranom mieste. Zaraďte
prvý prevodový stupeň alebo
Page 186 of 255
184Starostlivosť o vozidlo
spiatočku alebo uveďte páku voliča
do polohy P. Tím se zabrání
samovoľnému pohybu vozidla.
■ Nezatiahnite parkovaciu brzdu.
■ Otvorte kapotu, zavrite všetky dvere a zamknite vozidlo.
■ Zatvorte plátennú strechu.
■ Zakryte plátennú strechu, aby ste zredukovali vplyv poveternostných
podmienok.
■ Odpojte svorku od záporného vývodu akumulátoru vozidla.
Dbajte na to, že nie všetky systémy
sú funkčné, napr. systém alarmu.
Opätovné uvedenie vozidla do prevádzky
Keď sa vozidlo vráti do prevádzky:
■ Pripojte svorku k zápornému vývodu akumulátora vozidla.
Aktivujte elektroniku elektricky
ovládaných okien.
■ Skontrolujte tlak vzduchu v pneumatikách.
■ Naplňte nádržku kvapaliny ostrekovača.■ Hladina motorového oleje.
■ Skontrolujte hladinu chladiacej kvapaliny.
■ Ak je to nutné, namontujte EČV.
Recyklácia vozidla po
uplynutí doby životnosti Informácie o recyklačných centrách a recyklácii vozidla po ukončení jeho
životnosti nájdete na našich
webových stránkach tam, kde je to
vyžadované právnymi predpismi.
Túto prácu zverte len
autorizovanému recyklačnému
stredisku.Kontroly vozidla
Vykonávanie prác9 Varovanie
Kontroly v motorovom priestore
vykonávajte len pri vypnutom
zapaľovaní.
Ventilátor chladiča môže začať
pracovať i pri vypnutom
zapaľovaní.
Page 187 of 255

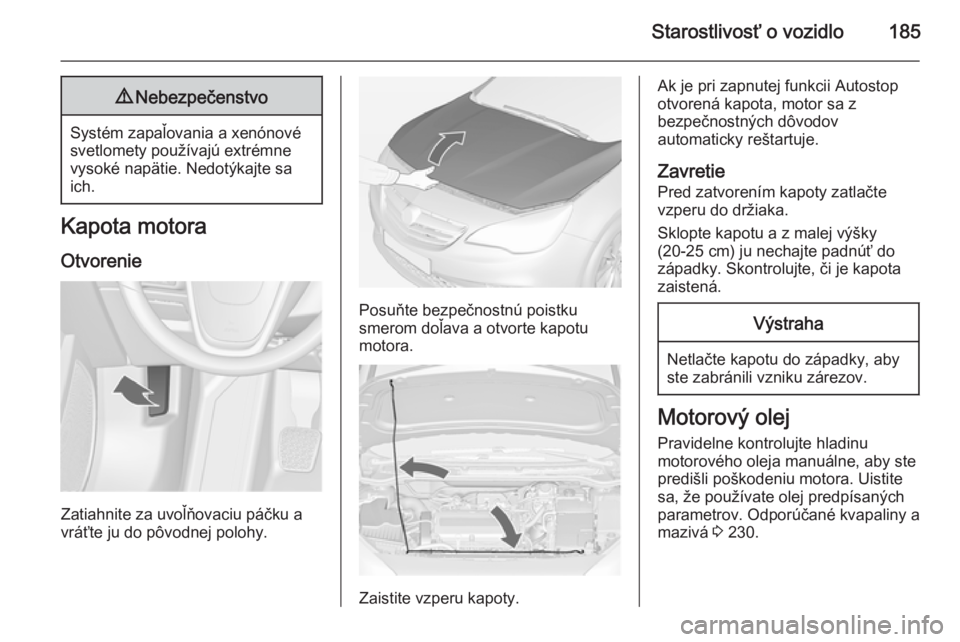

Starostlivosť o vozidlo1859Nebezpečenstvo
Systém zapaľovania a xenónové
svetlomety používajú extrémne
vysoké napätie. Nedotýkajte sa
ich.
Kapota motora
Otvorenie
Zatiahnite za uvoľňovaciu páčku a
vráťte ju do pôvodnej polohy.
Posuňte bezpečnostnú poistku
smerom doľava a otvorte kapotu
motora.
Zaistite vzperu kapoty.
Ak je pri zapnutej funkcii Autostop
otvorená kapota, motor sa z
bezpečnostných dôvodov
automaticky reštartuje.
Zavretie
Pred zatvorením kapoty zatlačte
vzperu do držiaka.
Sklopte kapotu a z malej výšky
(20-25 cm) ju nechajte padnúť do
západky. Skontrolujte, či je kapota
zaistená.Výstraha
Netlačte kapotu do západky, aby
ste zabránili vzniku zárezov.
Motorový olej
Pravidelne kontrolujte hladinu
motorového oleja manuálne, aby ste
predišli poškodeniu motora. Uistite
sa, že používate olej predpísaných
parametrov. Odporúčané kvapaliny a
mazivá 3 230.
Page 188 of 255

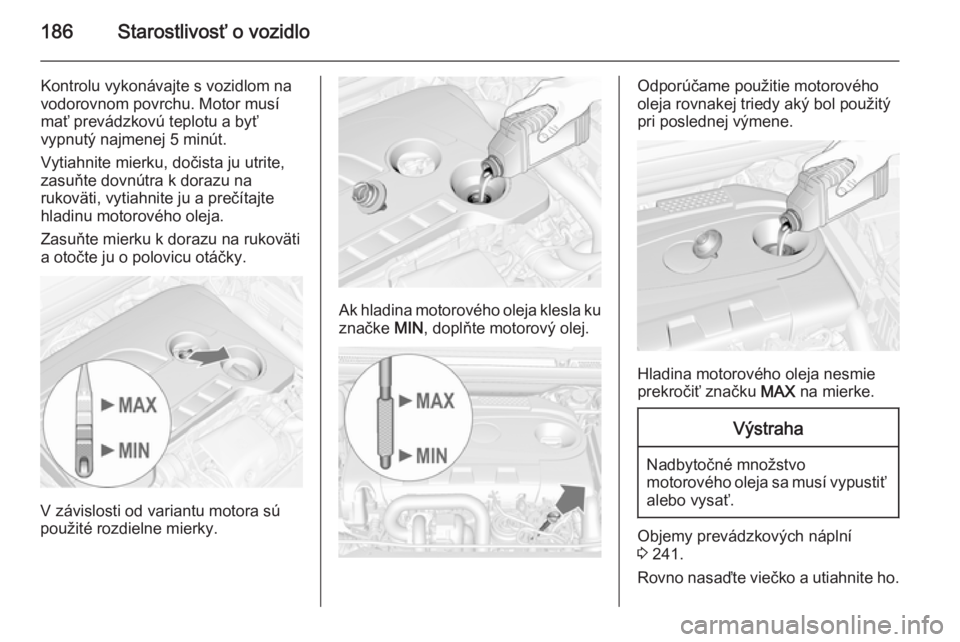

186Starostlivosť o vozidlo
Kontrolu vykonávajte s vozidlom na
vodorovnom povrchu. Motor musí mať prevádzkovú teplotu a byť
vypnutý najmenej 5 minút.
Vytiahnite mierku, dočista ju utrite,
zasuňte dovnútra k dorazu na
rukoväti, vytiahnite ju a prečítajte
hladinu motorového oleja.
Zasuňte mierku k dorazu na rukoväti
a otočte ju o polovicu otáčky.
V závislosti od variantu motora sú
použité rozdielne mierky.
Ak hladina motorového oleja klesla ku značke MIN, doplňte motorový olej.
Odporúčame použitie motorového
oleja rovnakej triedy aký bol použitý
pri poslednej výmene.
Hladina motorového oleja nesmie
prekročiť značku MAX na mierke.
Výstraha
Nadbytočné množstvo
motorového oleja sa musí vypustiť
alebo vysať.
Objemy prevádzkových náplní
3 241.
Rovno nasaďte viečko a utiahnite ho.
Page 189 of 255

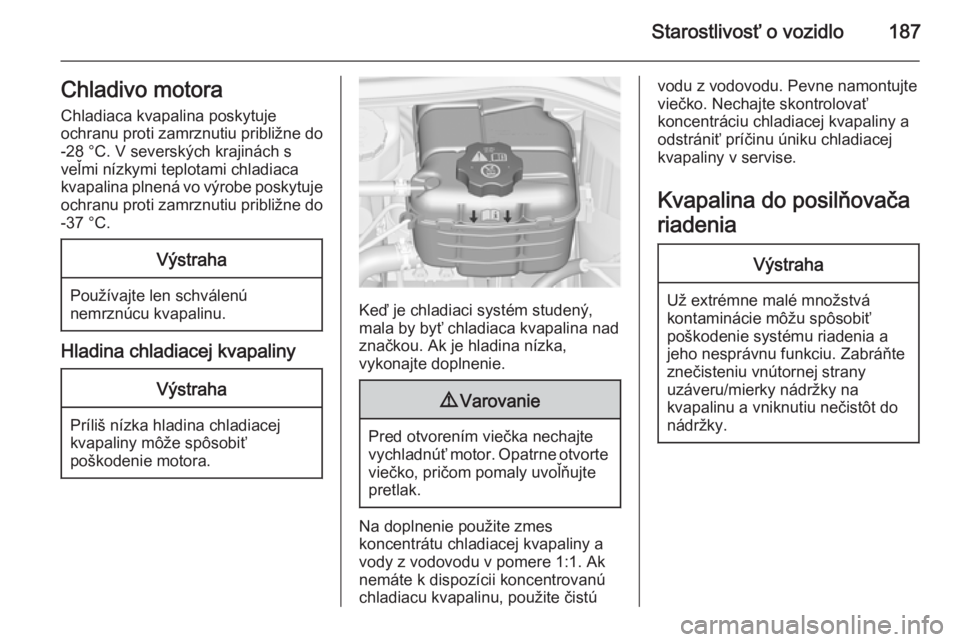

Starostlivosť o vozidlo187Chladivo motoraChladiaca kvapalina poskytuje
ochranu proti zamrznutiu približne do
-28 °C. V severských krajinách s
veľmi nízkymi teplotami chladiaca
kvapalina plnená vo výrobe poskytuje ochranu proti zamrznutiu približne do -37 °C.Výstraha
Používajte len schválenú
nemrznúcu kvapalinu.
Hladina chladiacej kvapaliny
Výstraha
Príliš nízka hladina chladiacej
kvapaliny môže spôsobiť
poškodenie motora.
Keď je chladiaci systém studený,
mala by byť chladiaca kvapalina nad
značkou. Ak je hladina nízka,
vykonajte doplnenie.
9 Varovanie
Pred otvorením viečka nechajte
vychladnúť motor. Opatrne otvorte viečko, pričom pomaly uvoľňujte
pretlak.
Na doplnenie použite zmes
koncentrátu chladiacej kvapaliny a
vody z vodovodu v pomere 1:1. Ak
nemáte k dispozícii koncentrovanú
chladiacu kvapalinu, použite čistú
vodu z vodovodu. Pevne namontujte
viečko. Nechajte skontrolovať
koncentráciu chladiacej kvapaliny a
odstrániť príčinu úniku chladiacej
kvapaliny v servise.
Kvapalina do posilňovača
riadeniaVýstraha
Už extrémne malé množstvá
kontaminácie môžu spôsobiť
poškodenie systému riadenia a
jeho nesprávnu funkciu. Zabráňte
znečisteniu vnútornej strany
uzáveru/mierky nádržky na
kvapalinu a vniknutiu nečistôt do
nádržky.
Page 190 of 255

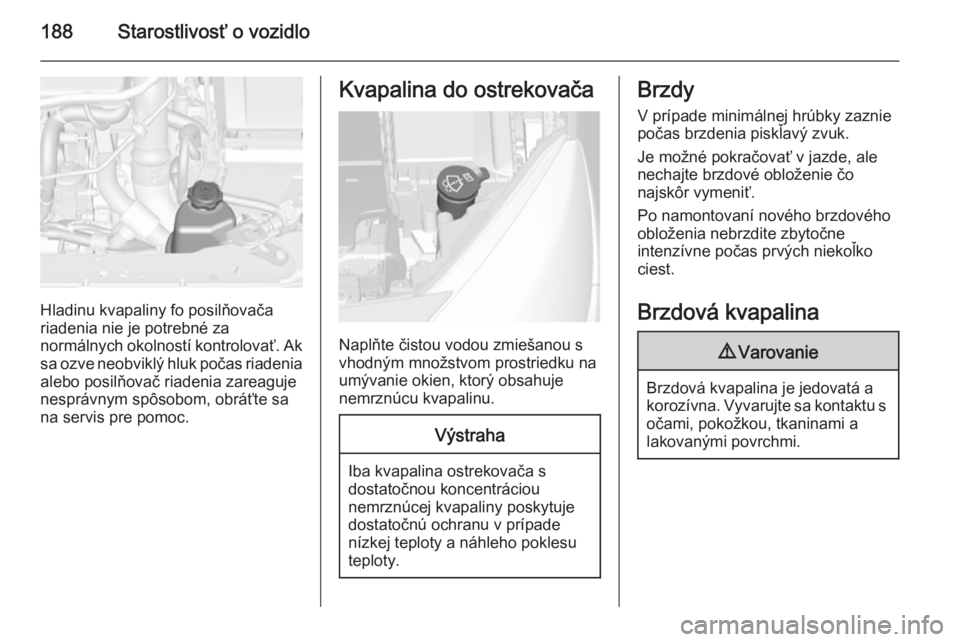

188Starostlivosť o vozidlo
Hladinu kvapaliny fo posilňovača
riadenia nie je potrebné za
normálnych okolností kontrolovať. Ak
sa ozve neobviklý hluk počas riadenia alebo posilňovač riadenia zareaguje
nesprávnym spôsobom, obráťte sa na servis pre pomoc.
Kvapalina do ostrekovača
Naplňte čistou vodou zmiešanou s
vhodným množstvom prostriedku na
umývanie okien, ktorý obsahuje
nemrznúcu kvapalinu.
Výstraha
Iba kvapalina ostrekovača s dostatočnou koncentráciou
nemrznúcej kvapaliny poskytuje
dostatočnú ochranu v prípade
nízkej teploty a náhleho poklesu teploty.
Brzdy
V prípade minimálnej hrúbky zaznie
počas brzdenia piskľavý zvuk.
Je možné pokračovať v jazde, ale
nechajte brzdové obloženie čo
najskôr vymeniť.
Po namontovaní nového brzdového
obloženia nebrzdite zbytočne
intenzívne počas prvých niekoľko ciest.
Brzdová kvapalina9 Varovanie
Brzdová kvapalina je jedovatá a
korozívna. Vyvarujte sa kontaktu s očami, pokožkou, tkaninami a
lakovanými povrchmi.
