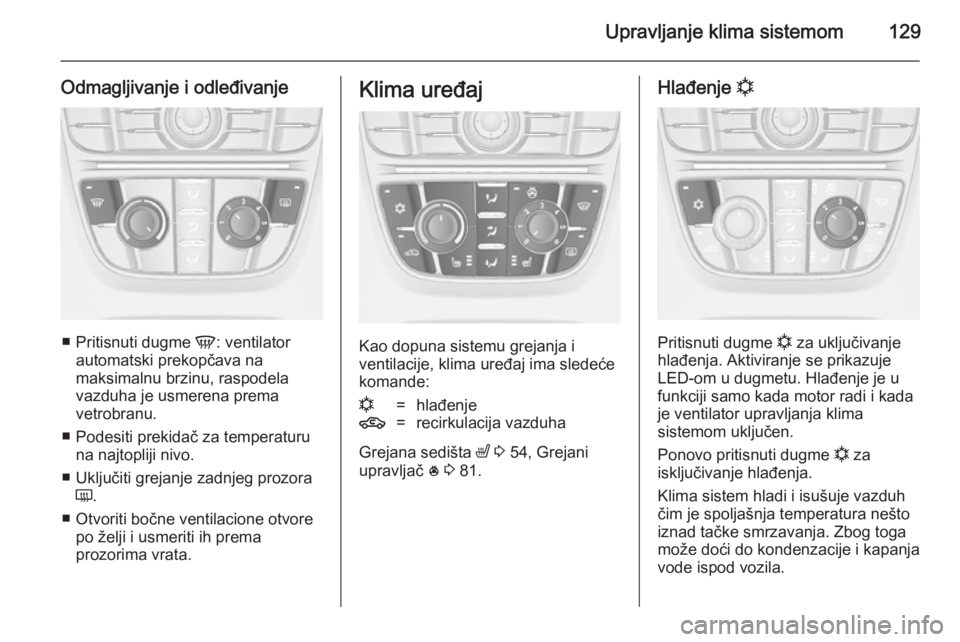

Upravljanje klima sistemom129
Odmagljivanje i odleđivanje
■Pritisnuti dugme V: ventilator
automatski prekopčava na
maksimalnu brzinu, raspodela
vazduha je usmerena prema
vetrobranu.
■ Podesiti prekidač za temperaturu na najtopliji nivo.
■ Uključiti grejanje zadnjeg prozora Ü .
■ Otvoriti bočne ventilacione otvore po želji i usmeriti ih prema
prozorima vrata.
Klima uređaj
Kao dopuna sistemu grejanja i
ventilacije, klima uređaj ima sledeće
komande:
n=hlađenje4=recirkulacija vazduha
Grejana sedišta ß 3 54, Grejani
upravljač * 3 81.
Hlađenje n
Pritisnuti dugme
n za uključivanje
hlađenja. Aktiviranje se prikazuje
LED-om u dugmetu. Hlađenje je u
funkciji samo kada motor radi i kada
je ventilator upravljanja klima
sistemom uključen.
Ponovo pritisnuti dugme n za
isključivanje hlađenja.
Klima sistem hladi i isušuje vazduh
čim je spoljašnja temperatura nešto
iznad tačke smrzavanja. Zbog toga
može doći do kondenzacije i kapanja
vode ispod vozila.

130Upravljanje klima sistemom
Ako nema potrebe za hlađenjem ili
sušenjem vazduha, radi štednje
goriva isključiti sistem za hlađenje.
Aktivirano hlađenje moglo bi da
spreči automatsko zaustavljanje.
Sistem recirkulacije
vazduha 4
Pritisnuti dugme 4 za aktiviranje
režima recirkulacije vazduha.
Aktiviranje se prikazuje LED-om u
dugmetu.
Ponovo pritisnuti dugme 4 za
deaktiviranje režima recirkulacije.
9 Upozorenje
Izmena svežeg vazduha se
smanjuje u režimu recirkulacije. Prilikom rada bez hlađenja,
povećava se vlažnost vazduha,
tako da se prozori mogu zamagliti
iznutra. U putničkom prostoru
dolazi do pogoršanja kvaliteta
vazduha što može dovesti do
pospanosti prisutnih u vozilu.
Pri toplom i vrlo vlažnom okolnom
vazduhu, vetrobransko staklo može
da se zamagli spolja kada se ka
njemu usmeri hladan vazduh. Ako se
vetrobransko staklo zamagli spolja,
uključiti brisač vetrobranskog stakla i
isključiti s.
Maksimalno hlađenje
Nakratko otvoriti prozore kako bi vreo
vazduh brzo izašao napolje.
■ Uključiti hlađenje n.
■ Sistem recirkulacije vazduha 4
uključen.
■ Pritisnuti prekidač raspodele vazduha na M.
■ Podesiti prekidač za temperaturu na najhladniji nivo.
■ Postaviti brzinu ventilatora na najveću brzinu.
■ Otvoriti sve ventilacione otvore.

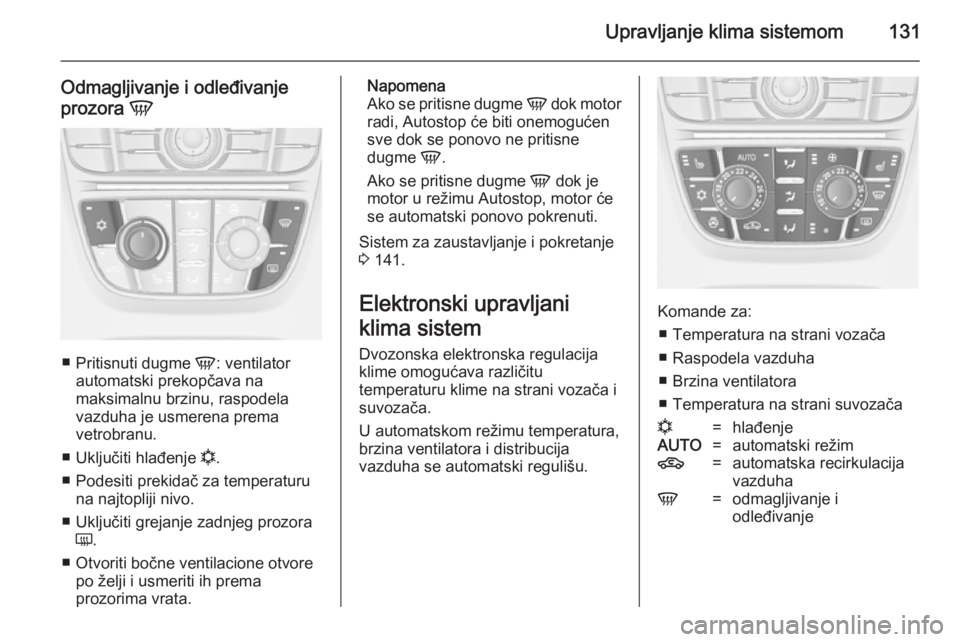

Upravljanje klima sistemom131
Odmagljivanje i odleđivanje
prozora V
■
Pritisnuti dugme V: ventilator
automatski prekopčava na
maksimalnu brzinu, raspodela
vazduha je usmerena prema
vetrobranu.
■ Uključiti hlađenje n.
■ Podesiti prekidač za temperaturu na najtopliji nivo.
■ Uključiti grejanje zadnjeg prozora Ü .
■ Otvoriti bočne ventilacione otvore po želji i usmeriti ih prema
prozorima vrata.
Napomena
Ako se pritisne dugme V dok motor
radi, Autostop će biti onemogućen
sve dok se ponovo ne pritisne
dugme V.
Ako se pritisne dugme V dok je
motor u režimu Autostop, motor će
se automatski ponovo pokrenuti.
Sistem za zaustavljanje i pokretanje
3 141.
Elektronski upravljani
klima sistem
Dvozonska elektronska regulacija
klime omogućava različitu
temperaturu klime na strani vozača i
suvozača.
U automatskom režimu temperatura,
brzina ventilatora i distribucija
vazduha se automatski regulišu.
Komande za:
■ Temperatura na strani vozača
■ Raspodela vazduha
■ Brzina ventilatora
■ Temperatura na strani suvozača
n=hlađenjeAUTO=automatski režim4=automatska recirkulacija
vazduhaV=odmagljivanje i
odleđivanje

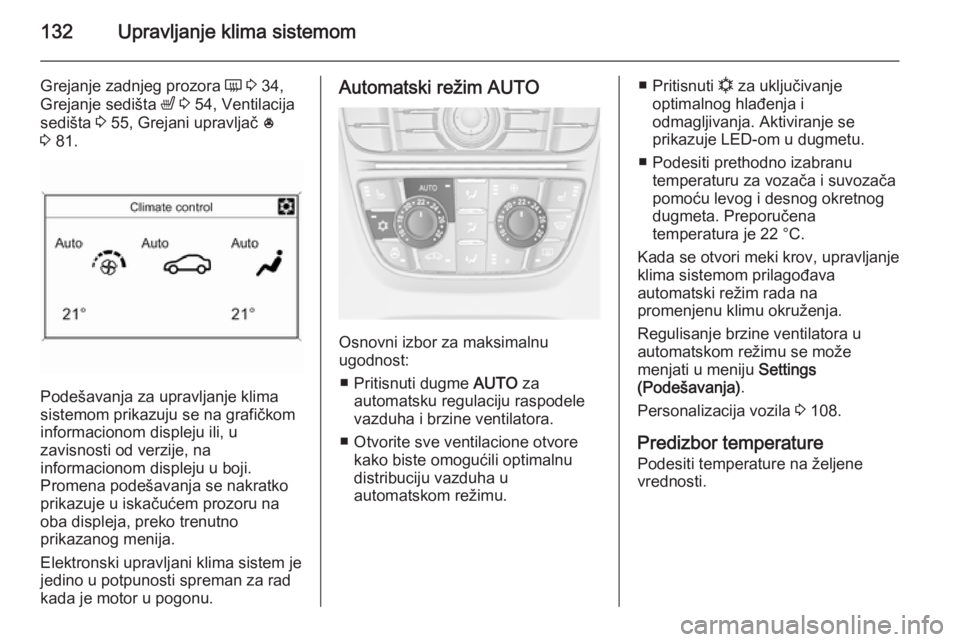

132Upravljanje klima sistemom
Grejanje zadnjeg prozora Ü 3 34,
Grejanje sedišta ß 3 54, Ventilacija
sedišta 3 55, Grejani upravljač *
3 81.
Podešavanja za upravljanje klima
sistemom prikazuju se na grafičkom
informacionom displeju ili, u
zavisnosti od verzije, na
informacionom displeju u boji.
Promena podešavanja se nakratko
prikazuje u iskačućem prozoru na oba displeja, preko trenutno
prikazanog menija.
Elektronski upravljani klima sistem je jedino u potpunosti spreman za rad
kada je motor u pogonu.
Automatski režim AUTO
Osnovni izbor za maksimalnu
ugodnost:
■ Pritisnuti dugme AUTO za
automatsku regulaciju raspodele
vazduha i brzine ventilatora.
■ Otvorite sve ventilacione otvore kako biste omogućili optimalnu
distribuciju vazduha u
automatskom režimu.
■ Pritisnuti n za uključivanje
optimalnog hlađenja i
odmagljivanja. Aktiviranje se
prikazuje LED-om u dugmetu.
■ Podesiti prethodno izabranu temperaturu za vozača i suvozača
pomoću levog i desnog okretnog
dugmeta. Preporučena
temperatura je 22 °C.
Kada se otvori meki krov, upravljanje
klima sistemom prilagođava
automatski režim rada na
promenjenu klimu okruženja.
Regulisanje brzine ventilatora u
automatskom režimu se može
menjati u meniju Settings
(Podešavanja) .
Personalizacija vozila 3 108.
Predizbor temperature
Podesiti temperature na željene
vrednosti.

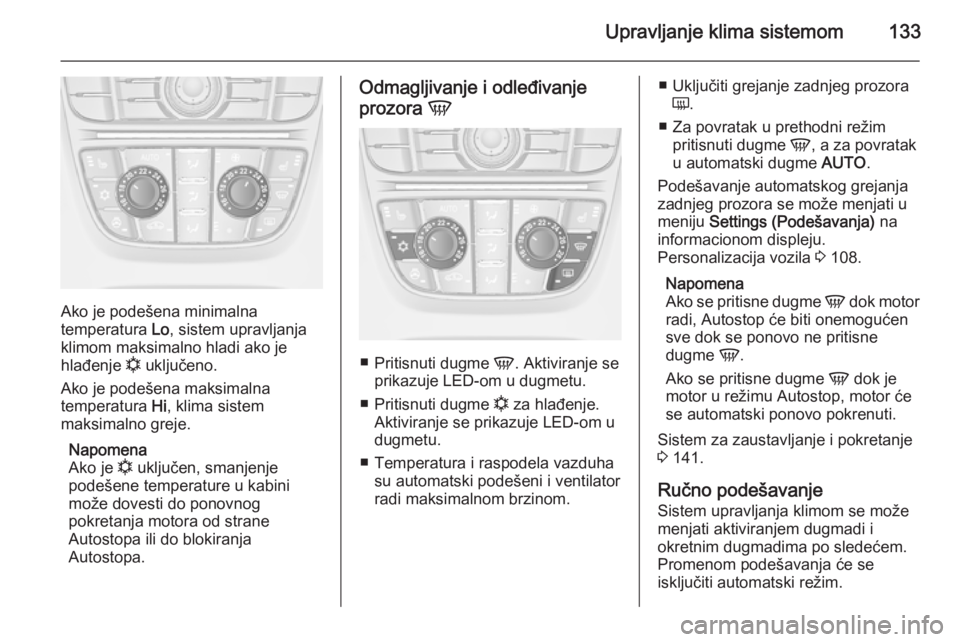

Upravljanje klima sistemom133
Ako je podešena minimalna
temperatura Lo, sistem upravljanja
klimom maksimalno hladi ako je
hlađenje n uključeno.
Ako je podešena maksimalna
temperatura Hi, klima sistem
maksimalno greje.
Napomena
Ako je n uključen, smanjenje
podešene temperature u kabini
može dovesti do ponovnog
pokretanja motora od strane
Autostopa ili do blokiranja
Autostopa.
Odmagljivanje i odleđivanje
prozora V
■
Pritisnuti dugme V. Aktiviranje se
prikazuje LED-om u dugmetu.
■ Pritisnuti dugme n za hlađenje.
Aktiviranje se prikazuje LED-om u
dugmetu.
■ Temperatura i raspodela vazduha su automatski podešeni i ventilator
radi maksimalnom brzinom.
■ Uključiti grejanje zadnjeg prozora
Ü .
■ Za povratak u prethodni režim pritisnuti dugme V, a za povratak
u automatski dugme AUTO.
Podešavanje automatskog grejanja
zadnjeg prozora se može menjati u
meniju Settings (Podešavanja) na
informacionom displeju.
Personalizacija vozila 3 108.
Napomena
Ako se pritisne dugme V dok motor
radi, Autostop će biti onemogućen
sve dok se ponovo ne pritisne
dugme V.
Ako se pritisne dugme V dok je
motor u režimu Autostop, motor će
se automatski ponovo pokrenuti.
Sistem za zaustavljanje i pokretanje
3 141.
Ručno podešavanje Sistem upravljanja klimom se može
menjati aktiviranjem dugmadi i
okretnim dugmadima po sledećem.
Promenom podešavanja će se
isključiti automatski režim.

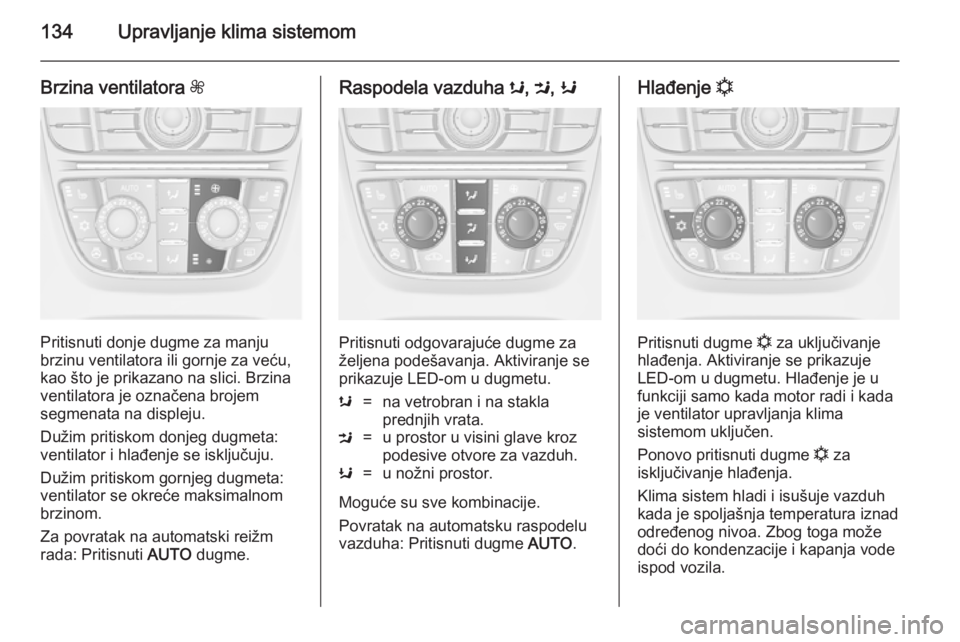

134Upravljanje klima sistemom
Brzina ventilatora Z
Pritisnuti donje dugme za manju
brzinu ventilatora ili gornje za veću,
kao što je prikazano na slici. Brzina
ventilatora je označena brojem
segmenata na displeju.
Dužim pritiskom donjeg dugmeta:
ventilator i hlađenje se isključuju.
Dužim pritiskom gornjeg dugmeta:
ventilator se okreće maksimalnom
brzinom.
Za povratak na automatski reižm
rada: Pritisnuti AUTO dugme.
Raspodela vazduha s, M , K
Pritisnuti odgovarajuće dugme za
željena podešavanja. Aktiviranje se
prikazuje LED-om u dugmetu.
s=na vetrobran i na stakla
prednjih vrata.M=u prostor u visini glave kroz
podesive otvore za vazduh.K=u nožni prostor.
Moguće su sve kombinacije.
Povratak na automatsku raspodelu
vazduha: Pritisnuti dugme AUTO.
Hlađenje n
Pritisnuti dugme
n za uključivanje
hlađenja. Aktiviranje se prikazuje
LED-om u dugmetu. Hlađenje je u
funkciji samo kada motor radi i kada
je ventilator upravljanja klima
sistemom uključen.
Ponovo pritisnuti dugme n za
isključivanje hlađenja.
Klima sistem hladi i isušuje vazduh
kada je spoljašnja temperatura iznad
određenog nivoa. Zbog toga može
doći do kondenzacije i kapanja vode
ispod vozila.

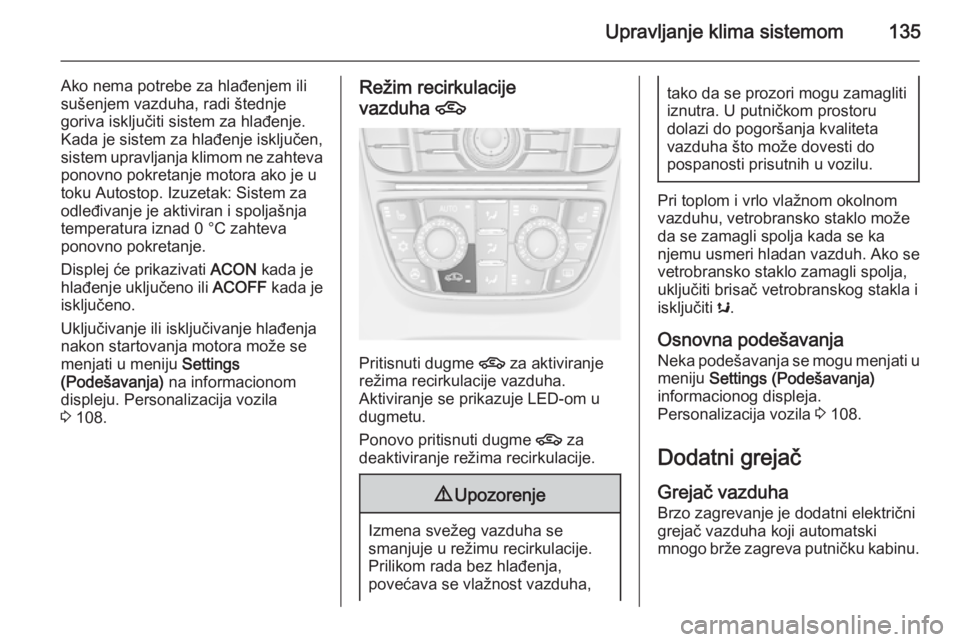

Upravljanje klima sistemom135
Ako nema potrebe za hlađenjem ili
sušenjem vazduha, radi štednje
goriva isključiti sistem za hlađenje.
Kada je sistem za hlađenje isključen,
sistem upravljanja klimom ne zahteva
ponovno pokretanje motora ako je u
toku Autostop. Izuzetak: Sistem za
odleđivanje je aktiviran i spoljašnja
temperatura iznad 0 °C zahteva
ponovno pokretanje.
Displej će prikazivati ACON kada je
hlađenje uključeno ili ACOFF kada je
isključeno.
Uključivanje ili isključivanje hlađenja
nakon startovanja motora može se
menjati u meniju Settings
(Podešavanja) na informacionom
displeju. Personalizacija vozila
3 108.Režim recirkulacije
vazduha 4
Pritisnuti dugme 4 za aktiviranje
režima recirkulacije vazduha.
Aktiviranje se prikazuje LED-om u
dugmetu.
Ponovo pritisnuti dugme 4 za
deaktiviranje režima recirkulacije.
9 Upozorenje
Izmena svežeg vazduha se
smanjuje u režimu recirkulacije. Prilikom rada bez hlađenja,
povećava se vlažnost vazduha,
tako da se prozori mogu zamagliti
iznutra. U putničkom prostoru
dolazi do pogoršanja kvaliteta
vazduha što može dovesti do
pospanosti prisutnih u vozilu.
Pri toplom i vrlo vlažnom okolnom
vazduhu, vetrobransko staklo može
da se zamagli spolja kada se ka
njemu usmeri hladan vazduh. Ako se
vetrobransko staklo zamagli spolja,
uključiti brisač vetrobranskog stakla i
isključiti s.
Osnovna podešavanja Neka podešavanja se mogu menjati u
meniju Settings (Podešavanja)
informacionog displeja.
Personalizacija vozila 3 108.
Dodatni grejač
Grejač vazduha Brzo zagrevanje je dodatni električni
grejač vazduha koji automatski
mnogo brže zagreva putničku kabinu.

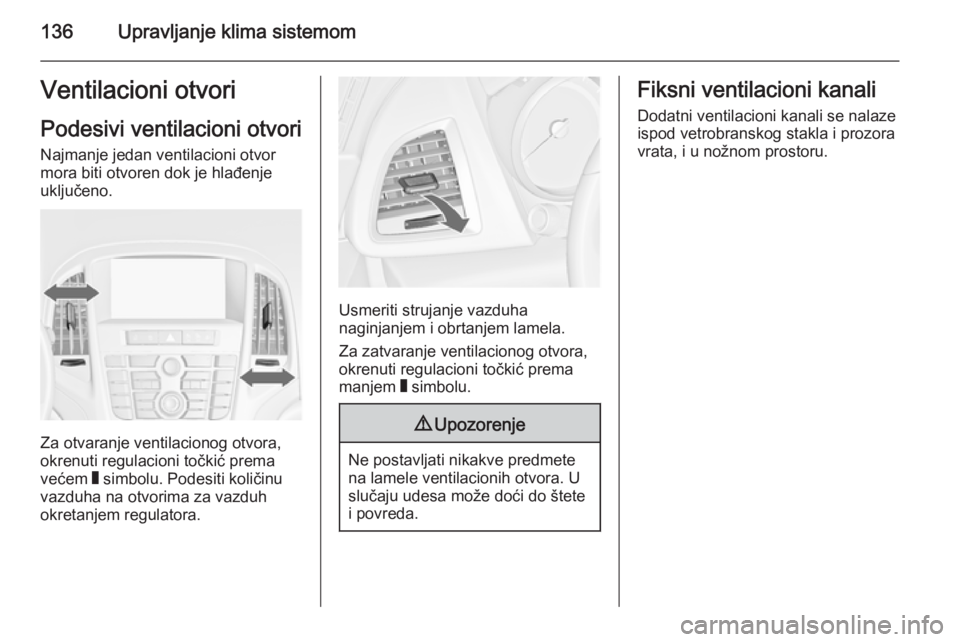

136Upravljanje klima sistemomVentilacioni otvoriPodesivi ventilacioni otvoriNajmanje jedan ventilacioni otvor
mora biti otvoren dok je hlađenje
uključeno.
Za otvaranje ventilacionog otvora,
okrenuti regulacioni točkić prema većem W simbolu. Podesiti količinu
vazduha na otvorima za vazduh
okretanjem regulatora.
Usmeriti strujanje vazduha
naginjanjem i obrtanjem lamela.
Za zatvaranje ventilacionog otvora,
okrenuti regulacioni točkić prema
manjem W simbolu.
9 Upozorenje
Ne postavljati nikakve predmete
na lamele ventilacionih otvora. U slučaju udesa može doći do štete
i povreda.
Fiksni ventilacioni kanali
Dodatni ventilacioni kanali se nalaze
ispod vetrobranskog stakla i prozora
vrata, i u nožnom prostoru.

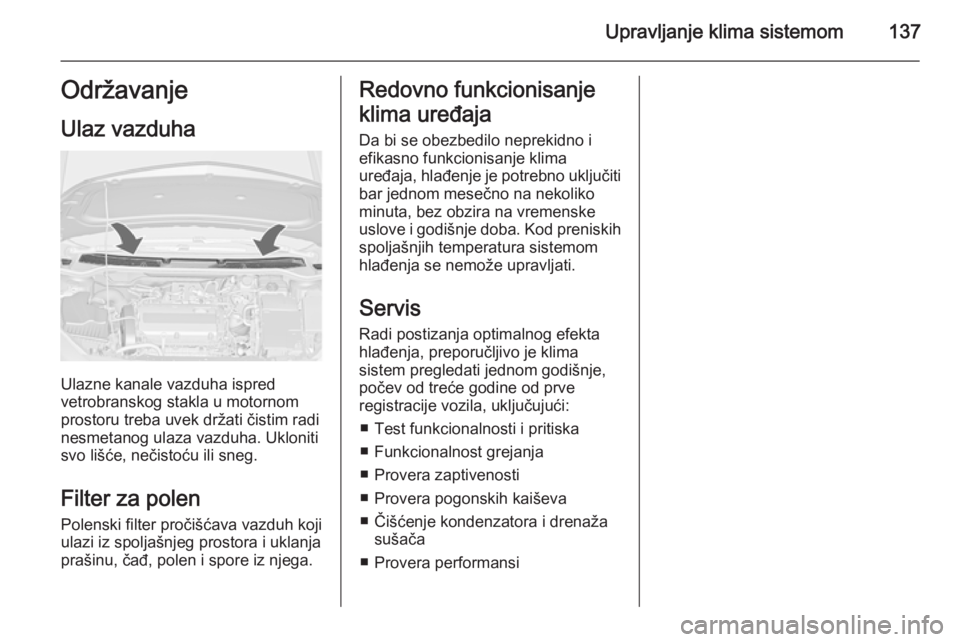

Upravljanje klima sistemom137Održavanje
Ulaz vazduha
Ulazne kanale vazduha ispred
vetrobranskog stakla u motornom
prostoru treba uvek držati čistim radi
nesmetanog ulaza vazduha. Ukloniti
svo lišće, nečistoću ili sneg.
Filter za polen Polenski filter pročišćava vazduh koji
ulazi iz spoljašnjeg prostora i uklanja
prašinu, čađ, polen i spore iz njega.
Redovno funkcionisanje
klima uređaja Da bi se obezbedilo neprekidno i
efikasno funkcionisanje klima
uređaja, hlađenje je potrebno uključiti
bar jednom mesečno na nekoliko minuta, bez obzira na vremenske
uslove i godišnje doba. Kod preniskih spoljašnjih temperatura sistemom
hlađenja se nemože upravljati.
Servis
Radi postizanja optimalnog efekta hlađenja, preporučljivo je klima
sistem pregledati jednom godišnje,
počev od treće godine od prve
registracije vozila, uključujući:
■ Test funkcionalnosti i pritiska
■ Funkcionalnost grejanja
■ Provera zaptivenosti
■ Provera pogonskih kaiševa
■ Čišćenje kondenzatora i drenaža sušača
■ Provera performansi

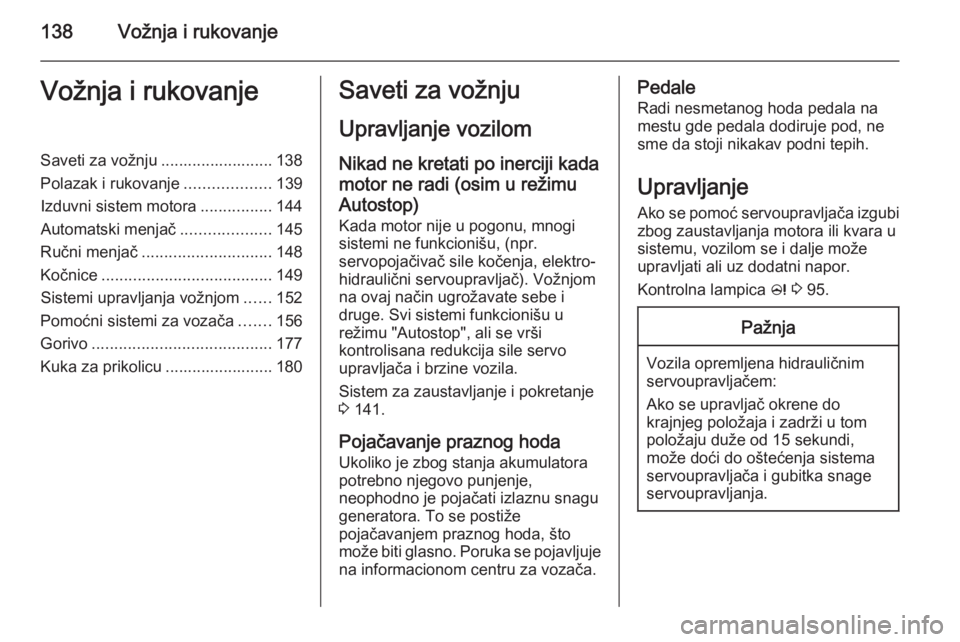

138Vožnja i rukovanjeVožnja i rukovanjeSaveti za vožnju ......................... 138
Polazak i rukovanje ...................139
Izduvni sistem motora ................144
Automatski menjač ....................145
Ručni menjač ............................. 148
Kočnice ...................................... 149
Sistemi upravljanja vožnjom ......152
Pomoćni sistemi za vozača .......156
Gorivo ........................................ 177
Kuka za prikolicu ........................ 180Saveti za vožnju
Upravljanje vozilom Nikad ne kretati po inerciji kada
motor ne radi (osim u režimu Autostop) Kada motor nije u pogonu, mnogi
sistemi ne funkcionišu, (npr.
servopojačivač sile kočenja, elektro-
hidraulični servoupravljač). Vožnjom
na ovaj način ugrožavate sebe i
druge. Svi sistemi funkcionišu u
režimu "Autostop", ali se vrši
kontrolisana redukcija sile servo
upravljača i brzine vozila.
Sistem za zaustavljanje i pokretanje
3 141.
Pojačavanje praznog hoda Ukoliko je zbog stanja akumulatora
potrebno njegovo punjenje,
neophodno je pojačati izlaznu snagu
generatora. To se postiže
pojačavanjem praznog hoda, što
može biti glasno. Poruka se pojavljuje na informacionom centru za vozača.Pedale
Radi nesmetanog hoda pedala na
mestu gde pedala dodiruje pod, ne
sme da stoji nikakav podni tepih.
Upravljanje
Ako se pomoć servoupravljača izgubi
zbog zaustavljanja motora ili kvara u
sistemu, vozilom se i dalje može
upravljati ali uz dodatni napor.
Kontrolna lampica c 3 95.Pažnja
Vozila opremljena hidrauličnim
servoupravljačem:
Ako se upravljač okrene do
krajnjeg položaja i zadrži u tom
položaju duže od 15 sekundi,
može doći do oštećenja sistema
servoupravljača i gubitka snage
servoupravljanja.
