Page 11 of 257
Ukratko9Podešavanje retrovizora
Unutrašnji retrovizor
Za smanjivanje zaslepljivanja noću,
podesiti ručicu ispod kućišta
retrovizora.
Unutrašnji retrovizor 3 31,
Unutrašnji retrovizor sa automatskim
smanjivanjem zaslepljivanja 3 31.
Spoljašnji retrovizori
Izabrati željeni spoljašnji retrovizor i
podesiti ga.
Konveksni spoljašnji retrovizori
3 30, Električno podešavanje
3 30, Sklopivi spoljašnji retrovizori
3 30, Grejani spoljašnji retrovizori
3 31.
Podešavanje upravljača
Odbraviti ručicu, podesiti upravljač,
nakon toga zabraviti ručicu i proveriti
da li je dobro zabravljena.
Ne podešavati upravljač sve dok
vozilo nije u stanju mirovanja i dok brava upravljača nije odbravljena.
Sistem vazdušnog jastuka 3 58,
Položaji kontakt brave 3 139.
Page 12 of 257

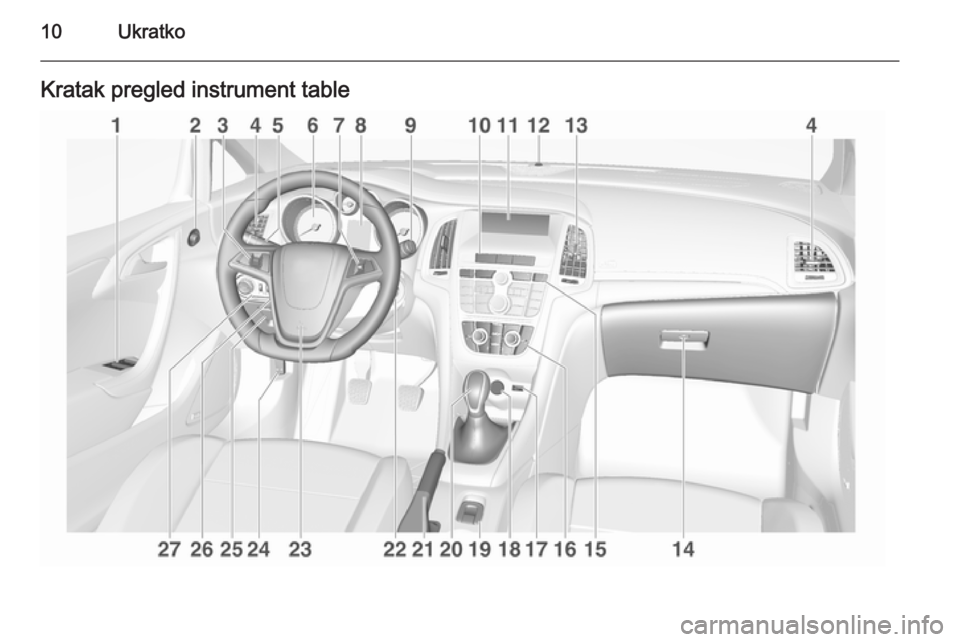

10UkratkoKratak pregled instrument table
Page 13 of 257

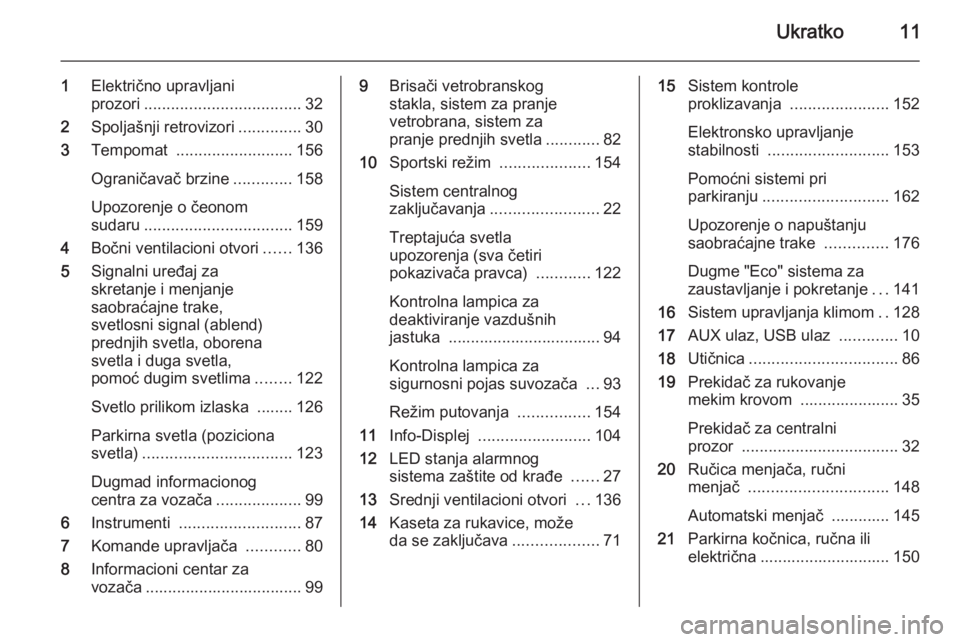

Ukratko11
1Električno upravljani
prozori ................................... 32
2 Spoljašnji retrovizori ..............30
3 Tempomat .......................... 156
Ograničavač brzine .............158
Upozorenje o čeonom
sudaru ................................. 159
4 Bočni ventilacioni otvori ......136
5 Signalni uređaj za
skretanje i menjanje
saobraćajne trake,
svetlosni signal (ablend)
prednjih svetla, oborena
svetla i duga svetla,
pomoć dugim svetlima ........122
Svetlo prilikom izlaska ........ 126
Parkirna svetla (poziciona
svetla) ................................. 123
Dugmad informacionog
centra za vozača ...................99
6 Instrumenti ........................... 87
7 Komande upravljača ............80
8 Informacioni centar za
vozača ................................... 999 Brisači vetrobranskog
stakla, sistem za pranje
vetrobrana, sistem za
pranje prednjih svetla ............82
10 Sportski režim ....................154
Sistem centralnog
zaključavanja ........................ 22
Treptajuća svetla
upozorenja (sva četiri
pokazivača pravca) ............122
Kontrolna lampica za
deaktiviranje vazdušnih
jastuka .................................. 94
Kontrolna lampica za
sigurnosni pojas suvozača ...93
Režim putovanja ................154
11 Info-Displej ......................... 104
12 LED stanja alarmnog
sistema zaštite od krađe ......27
13 Srednji ventilacioni otvori ...136
14 Kaseta za rukavice, može
da se zaključava ...................7115Sistem kontrole
proklizavanja ...................... 152
Elektronsko upravljanje
stabilnosti ........................... 153
Pomoćni sistemi pri
parkiranju ............................ 162
Upozorenje o napuštanju saobraćajne trake ..............176
Dugme "Eco" sistema za
zaustavljanje i pokretanje ...141
16 Sistem upravljanja klimom ..128
17 AUX ulaz, USB ulaz .............10
18 Utičnica ................................. 86
19 Prekidač za rukovanje
mekim krovom ...................... 35
Prekidač za centralni
prozor ................................... 32
20 Ručica menjača, ručni
menjač ............................... 148
Automatski menjač ............. 145
21 Parkirna kočnica, ručna ili
električna ............................. 150
Page 14 of 257

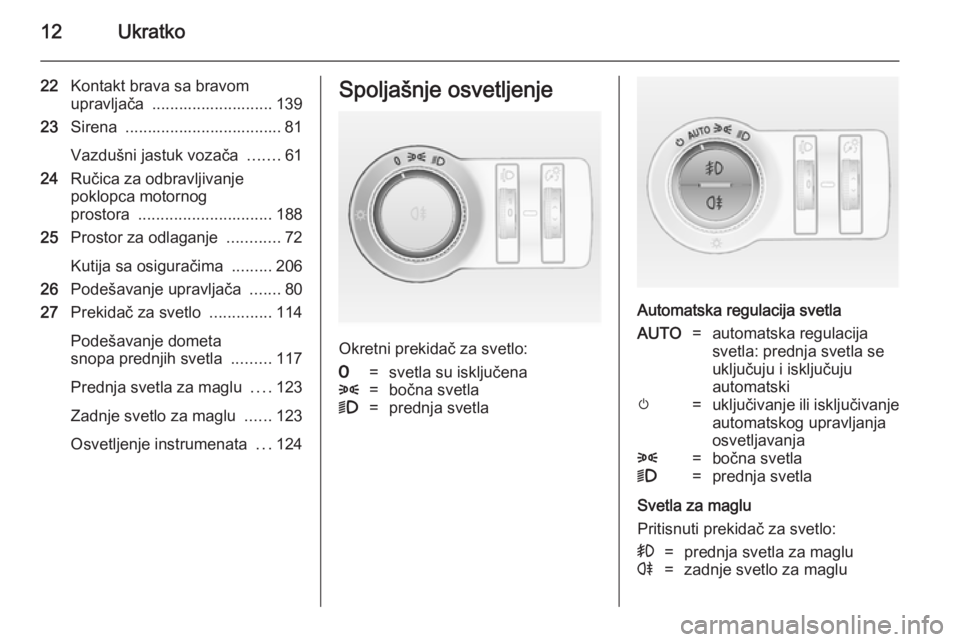

12Ukratko
22Kontakt brava sa bravom
upravljača ........................... 139
23 Sirena ................................... 81
Vazdušni jastuk vozača .......61
24 Ručica za odbravljivanje
poklopca motornog
prostora .............................. 188
25 Prostor za odlaganje ............72
Kutija sa osiguračima .........206
26 Podešavanje upravljača .......80
27 Prekidač za svetlo ..............114
Podešavanje dometa
snopa prednjih svetla .........117
Prednja svetla za maglu ....123
Zadnje svetlo za maglu ......123
Osvetljenje instrumenata ...124Spoljašnje osvetljenje
Okretni prekidač za svetlo:
7=svetla su isključena8=bočna svetla9=prednja svetla
Automatska regulacija svetla
AUTO=automatska regulacija
svetla: prednja svetla se
uključuju i isključuju
automatskim=uključivanje ili isključivanje automatskog upravljanja
osvetljavanja8=bočna svetla9=prednja svetla
Svetla za maglu
Pritisnuti prekidač za svetlo:
>=prednja svetla za maglur=zadnje svetlo za maglu
Page 15 of 257

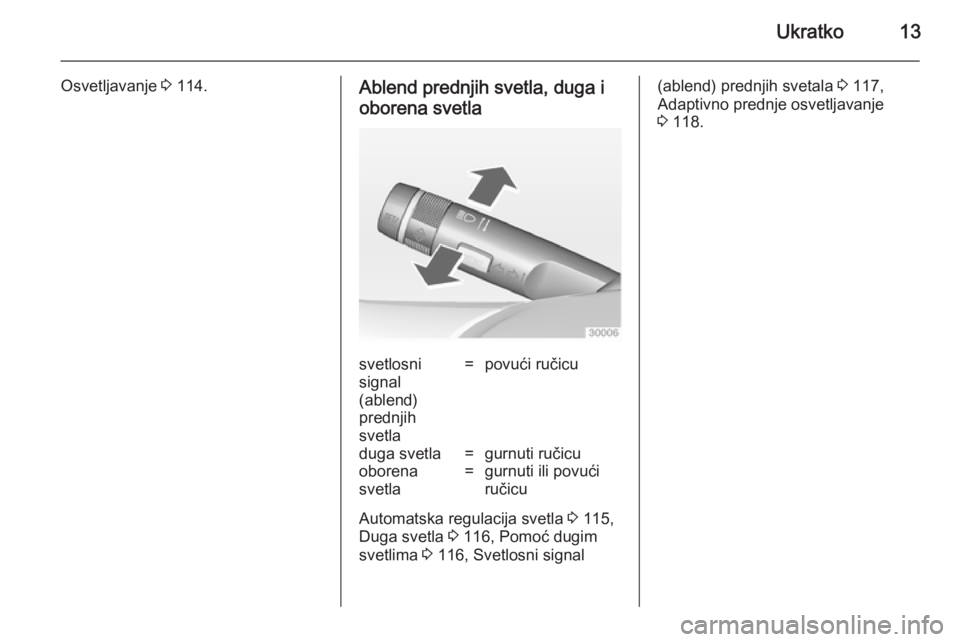

Ukratko13
Osvetljavanje 3 114.Ablend prednjih svetla, duga i
oborena svetlasvetlosni
signal
(ablend)
prednjih
svetla=povući ručicuduga svetla=gurnuti ručicuoborena
svetla=gurnuti ili povući
ručicu
Automatska regulacija svetla 3 115,
Duga svetla 3 116, Pomoć dugim
svetlima 3 116, Svetlosni signal
(ablend) prednjih svetala 3 117,
Adaptivno prednje osvetljavanje
3 118.
Page 16 of 257

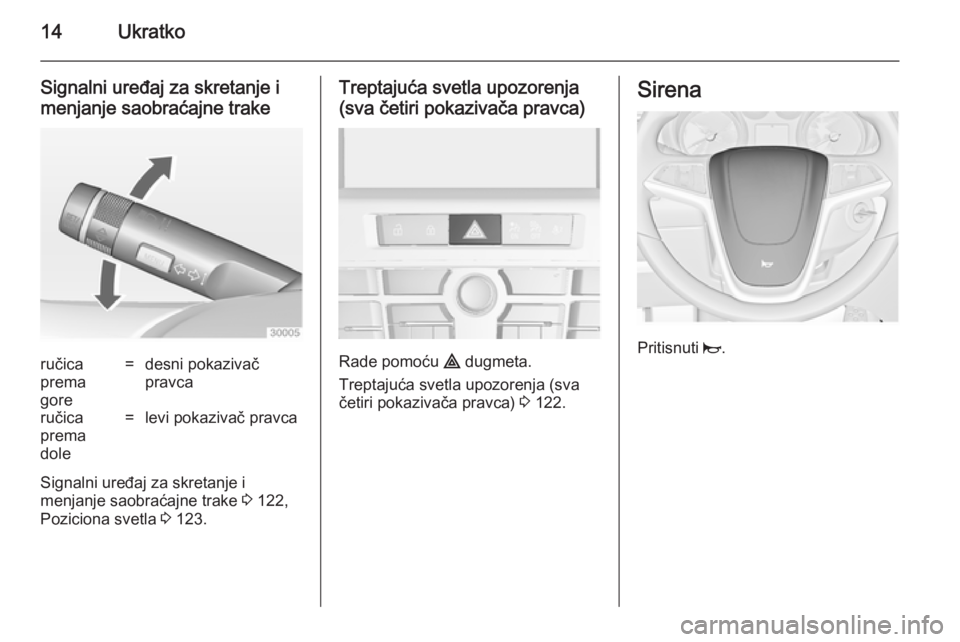

14Ukratko
Signalni uređaj za skretanje i
menjanje saobraćajne trakeručica
prema
gore=desni pokazivač
pravcaručica
prema
dole=levi pokazivač pravca
Signalni uređaj za skretanje i
menjanje saobraćajne trake 3 122,
Poziciona svetla 3 123.
Treptajuća svetla upozorenja
(sva četiri pokazivača pravca)
Rade pomoću ¨ dugmeta.
Treptajuća svetla upozorenja (sva
četiri pokazivača pravca) 3 122.
Sirena
Pritisnuti j.
Page 17 of 257

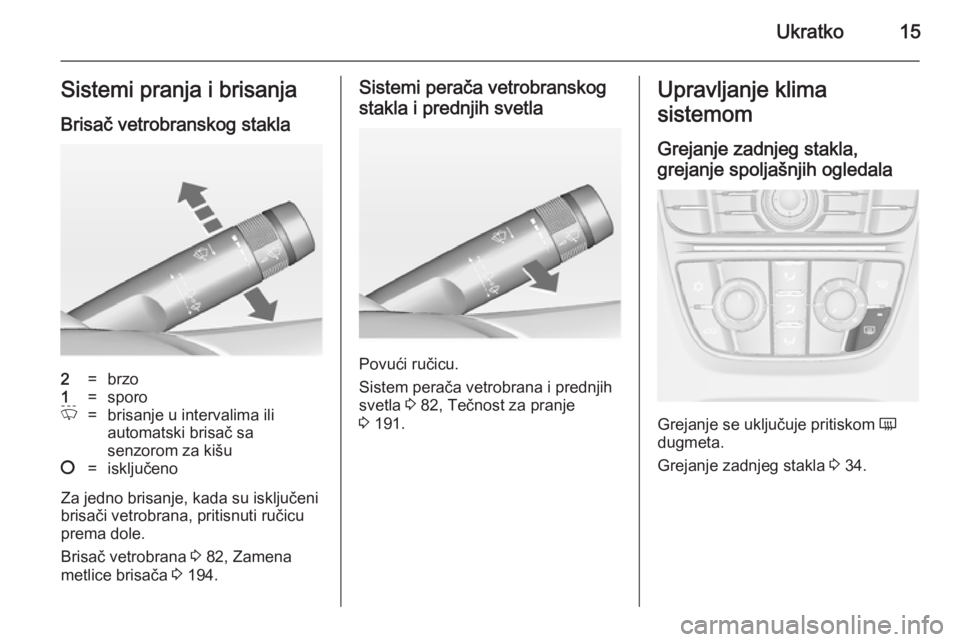

Ukratko15Sistemi pranja i brisanja
Brisač vetrobranskog stakla2=brzo1=sporoP=brisanje u intervalima ili
automatski brisač sa
senzorom za kišu§=isključeno
Za jedno brisanje, kada su isključeni
brisači vetrobrana, pritisnuti ručicu
prema dole.
Brisač vetrobrana 3 82, Zamena
metlice brisača 3 194.
Sistemi perača vetrobranskog
stakla i prednjih svetla
Povući ručicu.
Sistem perača vetrobrana i prednjih
svetla 3 82, Tečnost za pranje
3 191.
Upravljanje klima
sistemom
Grejanje zadnjeg stakla,
grejanje spoljašnjih ogledala
Grejanje se uključuje pritiskom Ü
dugmeta.
Grejanje zadnjeg stakla 3 34.
Page 18 of 257
16Ukratko
Odmagljivanje i odleđivanje,
klima uređaj
Pritisnuti dugme V.
Podesiti prekidač za temperaturu na najveći položaj.
Pritisnuti dugme n za hlađenje.
Uključiti grejanje zadnjeg prozora Ü.
Klima uređaj 3 129.
Odmagljivanje i odleđivanje
prozora, elektronsko upravljanje klima sistemom
Pritisnuti dugme V.
Pritisnuti dugme n za hlađenje.
Temperatura i raspodela vazduha su automatski podešeni i ventilator radi maksimalnom brzinom.
Uključiti grejanje zadnjeg prozora Ü.
Elektronsko upravljanje klima
sistemom 3 131.
Menjač
Ručni menjač
Hod unazad: kod vozila u stanju
mirovanja, posle pritiskanja pedale
kvačila sačekati 3 sekunde, a zatim
pritisnuti dugme odbravljivanja na
ručici menjača i izabrati brzinu.
Ako se brzina ne ukopča, staviti
ručicu u neutralan položaj, otpustiti
kvačilo i ponovo pritisnuti pedalu; nakon toga ponovo birati hod unazad.
Ručni menjač 3 148.
Page 19 of 257
Ukratko17
Automatski menjačP=parkiranjeR=hod unazadN=neutralni položajD=vožnja
Ručni režim rada: pomeriti ručicu
menjača iz D prema levo.
<=viši stepen prenosa]=niži stepen prenosa
Ručica menjača se jedino može
pomeriti iz položaja P kada je kontakt
uključen i kada je pritisnuta nožna
kočnica. Za prebacivanje u P ili R,
pritisnuti dugme za odbravljivanje.
Automatski menjač 3 145.Polazak
Proveriti pre polaska ■ Stanje i pritisak pneumatika 3 210,
3 245.
■ Nivo motornog ulja i nivoe tečnosti 3 188.
■ Svi prozori, ogledala, spoljašnja svetla i registarska tablica treba da
budu funkcionalni i čisti, bez snega
i leda.
■ Pravilan položaj retrovizora, sedišta i sigurnosnih pojaseva
3 30, 3 48, 3 57.
■ Meki krov mora da bude potpuno otvoren ili zatvoren 3 35.
■ Rad kočnica pri maloj brzini, posebno ako su kočnice vlažne.
Page 20 of 257
18Ukratko
Startovanje motora
■ Okrenuti ključ u položaj 1
■ blago pomeriti upravljač radi odbravljivanja brave upravljača
■ aktivirati kvačilo i kočnicu
■ automatski menjač u P ili N
■ ne pritiskati pedalu gasa
■ kod dizel motora: okrenuti ključ u položaj 2 za predgrevanje i
sačekati dok se kontrolna
lampica ! ne ugasi
■ okrenuti ključ u položaj 3 i otpustiti
Startovanje motora 3 140.
Sistem za zaustavljanje i
pokretanje
Ako je vozilo u maloj brzini ili miruje,
a izvesni uslovi su ispunjeni, aktivirati
Autostop na sledeći način:
■ Pritisnuti pedalu kvačila
■ Postaviti ručicu u neutralan položaj
■ Otpustiti pedalu kvačila
Autostop se signalizira iglom
tahometra u položaju AUTOSTOP.
Za ponovno pokretanje motora, ponovo pritisnuti pedalu kvačila.
Sistem za zaustavljanje i pokretanje
3 141.
ParkiranjePažnja
Ne parkirati vozilo na lako
zapaljivoj površini. Visoka
temperatura sistema izduvnih
gasova mogal bi da zapali
površinu.
■ Uvek povući ručnu kočnicu. Uvek potegnite ručnu kočnicu bez
pritiskanja dugmeta za
odbravljivanje. Povucite je što je
moguće jače kad ste na nizbrdici ili
uzbrdici. U isto vreme radi
smanjivanja snage potezanja
pritisnuti nožnu kočnicu.
Kod vozila sa električnom
parkirnom kočnicom, povući
prekidač m.
■ Ukoliko se vozilo nalazi na ravnom terenu ili na uzbrdici, uključiti prvi
stepen prenosa ili postaviti ručicu
menjača u P položaj pre
isključivanja kontakta. Ukoliko se
vozilo parkira na uzbrdici, prednje točkove okrenuti od ivičnjaka.
