Automašīnas kopšana219
Nr.Elektriskā ķēde23Virsbūves elektronisko sistēmu
vadības modulis24Virsbūves elektronisko sistēmu
vadības modulis25–26Papildu elektriskā kontaktligzda
bagāžas nodalījumā

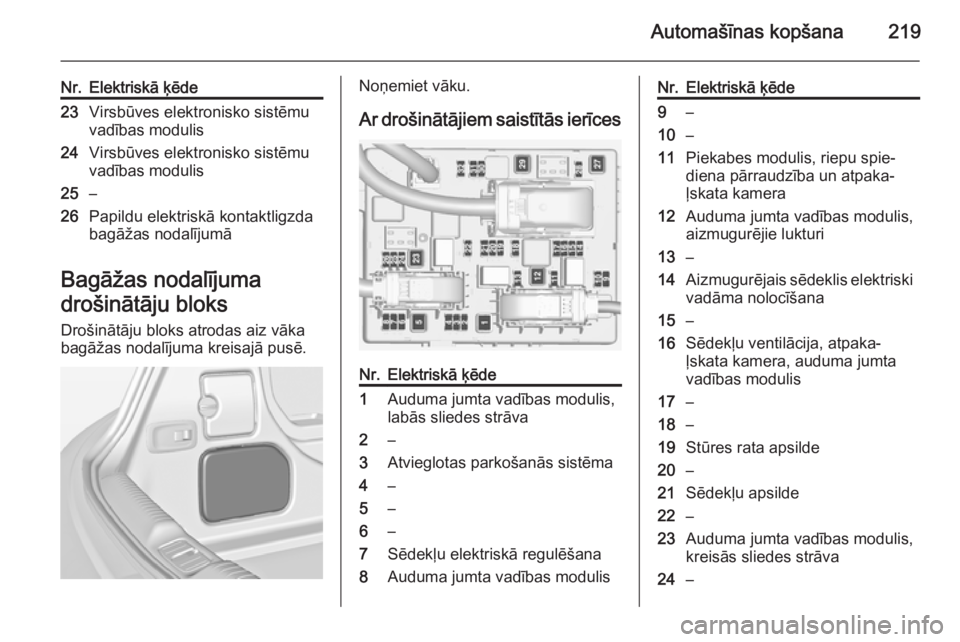

Bagāžas nodalījuma
drošinātāju bloks
Drošinātāju bloks atrodas aiz vāka bagāžas nodalījuma kreisajā pusē.
Noņemiet vāku.
Ar drošinātājiem saistītās ierīcesNr.Elektriskā ķēde1Auduma jumta vadības modulis,
labās sliedes strāva2–3Atvieglotas parkošanās sistēma4–5–6–7Sēdekļu elektriskā regulēšana8Auduma jumta vadības modulisNr.Elektriskā ķēde9–10–11Piekabes modulis, riepu spie‐
diena pārraudzība un atpaka‐
ļskata kamera12Auduma jumta vadības modulis,
aizmugurējie lukturi13–14Aizmugurējais sēdeklis elektriski
vadāma nolocīšana15–16Sēdekļu ventilācija, atpaka‐
ļskata kamera, auduma jumta
vadības modulis17–18–19Stūres rata apsilde20–21Sēdekļu apsilde22–23Auduma jumta vadības modulis,
kreisās sliedes strāva24–

220Automašīnas kopšana
Nr.Elektriskā ķēde25–26Pārvienojuma drošinātājs ar
loģistiku nesaistītam režīmam27Pasīvā iekāpšana28–29Hidrauliskā iekārta30–31–32Flex RideAutomašīnas
instrumenti

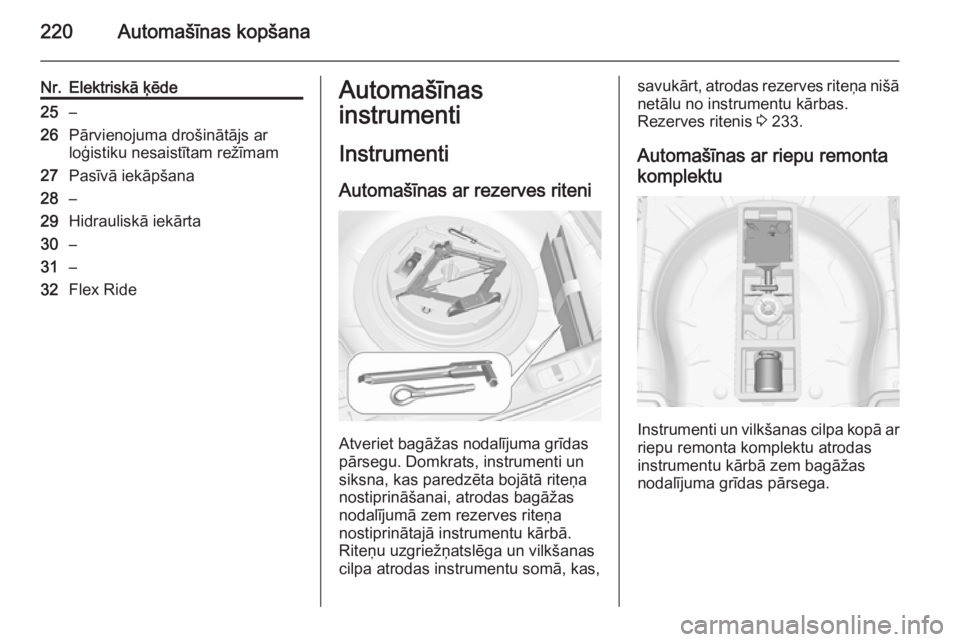

Instrumenti Automašīnas ar rezerves riteni
Atveriet bagāžas nodalījuma grīdas
pārsegu. Domkrats, instrumenti un
siksna, kas paredzēta bojātā riteņa
nostiprināšanai, atrodas bagāžas
nodalījumā zem rezerves riteņa
nostiprinātajā instrumentu kārbā.
Riteņu uzgriežņatslēga un vilkšanas
cilpa atrodas instrumentu somā, kas,
savukārt, atrodas rezerves riteņa nišā
netālu no instrumentu kārbas.
Rezerves ritenis 3 233.
Automašīnas ar riepu remonta
komplektu
Instrumenti un vilkšanas cilpa kopā ar riepu remonta komplektu atrodas
instrumentu kārbā zem bagāžas
nodalījuma grīdas pārsega.

Automašīnas kopšana221
Automašīnas ar riepu remonta
komplektu un plakanu bagāžas
nodalījuma grīdu
Daži instrumenti un vilkšanas cilpa
atrodas kopā ar riepu remonta
komplektu somā, kas ir piestiprināta
pie priekšējās kravas nostiprināšanas cilpas bagāžas nodalījumā.
Riteņi un riepas
Riteņi
Automašīnām ar dīzeļdzinējiem
nedrīkst uzstādīt tērauda diskus; ir
atļauts uzstādīt tikai īpašus, šai
automašīnai apstiprinātus
vieglmetālu sakausējuma riteņus.
Riepu stāvoklis, riteņu stāvoklis
Braucot pāri ceļa apmalēm, brauciet
lēni un pēc iespējas taisnākā leņķī.
Braukšana pāri asām šķautnēm var
novest pie riepu un riteņu
bojājumiem. Novietojot automašīnu
stāvēšanai, nepiespiediet riepas pie
ietves apmales.
Regulāri pārbaudiet, vai riteņi nav
bojāti. Bojājumu vai neparasta riepu
nodiluma gadījumos meklējiet
palīdzību autoservisā.
Ziemas riepas
Ziemas riepas uzlabo braukšanas
drošību, kad temperatūra ir zemāka
par 7 °C, tāpēc tās jāuzstāda uz
visiem riteņiem.Visu izmēru riepas ir atļauts izmantot kā ziemas riepas 3 257.
Kā ziemas riepas izmantojiet tikai
riepas, kuru izmēri ir 225/55 R17.
Automašīnām ar dīzeļdzinējiem
nedrīkst uzstādīt tērauda diskus; ir
atļauts uzstādīt tikai īpašus,
automašīnai apstiprinātus
vieglmetālu sakausējuma riteņus.
Saskaņā ar konkrētās valsts
satiksmes noteikumiem piestipriniet
vadītājam redzamā vietā uzlīmi ar
ātruma ierobežojumu.
Riepu apzīmējumiPiemēram, 235/55 R 17 99 V235=Riepas platums (mm)55=Šķērsgriezuma proporcija
(riepas augstuma attiecība
pret platumu), %R=Riepas konstrukcija: RadiālaRF=Tips: RunFlat17=Riteņa diametrs (collās)99=Kravnesības indekss,
piemēram, 99 atbilst 775 kgV=Ātruma indeksa burts

222Automašīnas kopšana

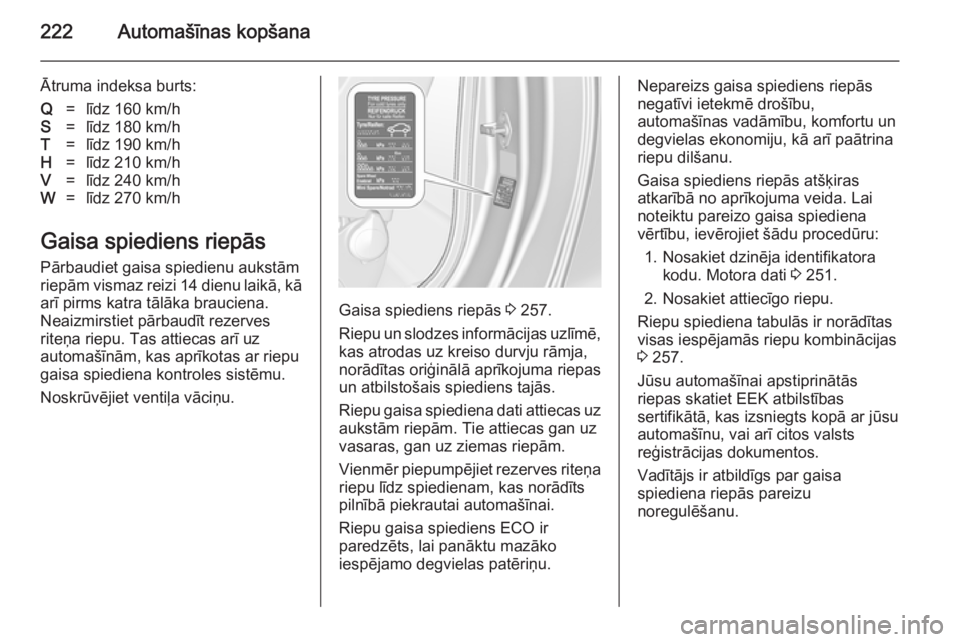

Ātruma indeksa burts:Q=līdz 160 km/hS=līdz 180 km/hT=līdz 190 km/hH=līdz 210 km/hV=līdz 240 km/hW=līdz 270 km/h
Gaisa spiediens riepāsPārbaudiet gaisa spiedienu aukstām
riepām vismaz reizi 14 dienu laikā, kā
arī pirms katra tālāka brauciena.
Neaizmirstiet pārbaudīt rezerves
riteņa riepu. Tas attiecas arī uz
automašīnām, kas aprīkotas ar riepu
gaisa spiediena kontroles sistēmu.
Noskrūvējiet ventiļa vāciņu.
Gaisa spiediens riepās 3 257.
Riepu un slodzes informācijas uzlīmē, kas atrodas uz kreiso durvju rāmja,
norādītas oriģinālā aprīkojuma riepas
un atbilstošais spiediens tajās.
Riepu gaisa spiediena dati attiecas uz
aukstām riepām. Tie attiecas gan uz
vasaras, gan uz ziemas riepām.
Vienmēr piepumpējiet rezerves riteņa riepu līdz spiedienam, kas norādīts
pilnībā piekrautai automašīnai.
Riepu gaisa spiediens ECO ir
paredzēts, lai panāktu mazāko
iespējamo degvielas patēriņu.
Nepareizs gaisa spiediens riepās
negatīvi ietekmē drošību,
automašīnas vadāmību, komfortu un
degvielas ekonomiju, kā arī paātrina
riepu dilšanu.
Gaisa spiediens riepās atšķiras
atkarībā no aprīkojuma veida. Lai
noteiktu pareizo gaisa spiediena
vērtību, ievērojiet šādu procedūru:
1. Nosakiet dzinēja identifikatora kodu. Motora dati 3 251.
2. Nosakiet attiecīgo riepu.
Riepu spiediena tabulās ir norādītas
visas iespējamās riepu kombinācijas
3 257.
Jūsu automašīnai apstiprinātās
riepas skatiet EEK atbilstības
sertifikātā, kas izsniegts kopā ar jūsu
automašīnu, vai arī citos valsts
reģistrācijas dokumentos.
Vadītājs ir atbildīgs par gaisa
spiediena riepās pareizu
noregulēšanu.

Automašīnas kopšana2239Brīdinājums
Pārāk zems gaisa spiediens riepā
var novest pie pastiprinātas riepas uzkaršanas un iekšējiem
bojājumiem, kas var izraisīt
protektora atdalīšanos un pat
riepas pārsprāgšanu, braucot lielā ātrumā.
Ja jūsu automašīna ir aprīkota arriepu gaisa spiediena kontroles
sistēmu, pirms riepu gaisa spiediena
samazināšanas vai palielināšanas
izslēdziet aizdedzi. Pēc riepu
spiediena noregulēšanas ieslēdziet
aizdedzi un atlasiet atbilstošo
iestatījumu vadītāja informācijas
centra lapā Tyre load (Riepu slodze)
3 101.

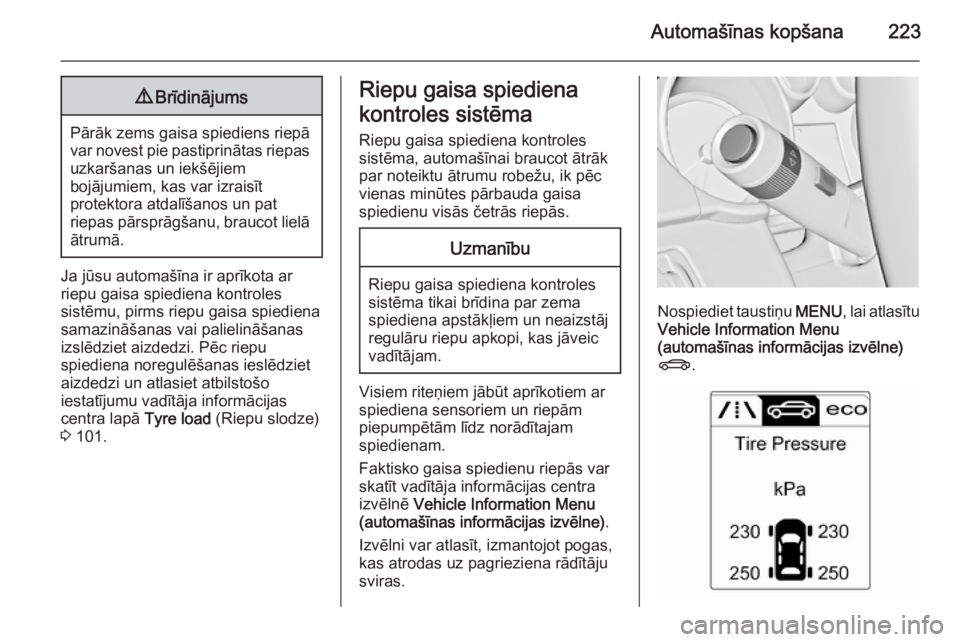

Riepu gaisa spiediena
kontroles sistēma Riepu gaisa spiediena kontroles
sistēma, automašīnai braucot ātrāk
par noteiktu ātrumu robežu, ik pēc
vienas minūtes pārbauda gaisa
spiedienu visās četrās riepās.Uzmanību
Riepu gaisa spiediena kontroles
sistēma tikai brīdina par zema
spiediena apstākļiem un neaizstāj regulāru riepu apkopi, kas jāveic
vadītājam.
Visiem riteņiem jābūt aprīkotiem ar
spiediena sensoriem un riepām
piepumpētām līdz norādītajam
spiedienam.
Faktisko gaisa spiedienu riepās var
skatīt vadītāja informācijas centra
izvēlnē Vehicle Information Menu
(automašīnas informācijas izvēlne) .
Izvēlni var atlasīt, izmantojot pogas,
kas atrodas uz pagrieziena rādītāju
sviras.
Nospiediet taustiņu MENU, lai atlasītu
Vehicle Information Menu
(automašīnas informācijas izvēlne)
X .

224Automašīnas kopšana
Pagrieziet regulēšanas ripu, lai
atlasītu riepu gaisa spiediena
kontroles sistēmu.
Sistēmas statuss un ar spiedienu
saistītie brīdinājumi tiek rādīti vadītāja informācijas centra displejā ziņojuma
veidā, un mirgo attiecīgās riepas
attēls.
Ja ir konstatēts, ka gaisa spiediens
riepās ir nepietiekams, par to brīdina
kontrolindikators w 3 98.
Ja iedegas kontrolindikators w, pēc
iespējas drīzāk apturiet automašīnu un palieliniet gaisa spiedienu riepās
līdz ieteicamajai vērtībai 3 257.
Kad ieteicamais gaisa spiediens
riepās būs sasniegts, iespējams, tā
vērtība vadītāja informācijas centrā
tiks atspoguļota tikai pēc zināma
braukšanas laika. Šajā laikā var būt
iedegts kontrolindikators w.
Ja kontrolindikators w iedegas
zemākā temperatūrā un nodziest pēc zināma braukšanas laika, tas var
norādīt uz pazeminātu spiedienu.
Pārbaudiet gaisa spiedienu riepās.
Automašīnas paziņojumi 3 108.
Pirms riepu gaisa spiediena
samazināšanas vai palielināšanas
izslēdziet aizdedzi.
Uzstādiet tikai riteņus ar spiediena
sensoriem; pretējā gadījumā gaisa
spiediens riepās netiek rādīts un ir
pastāvīgi iedegts kontrolindikators w.
Rezerves ritenis vai pagaidu
(mazizmēra) rezerves ritenis nav
aprīkots ar spiediena sensoriem. Riepu gaisa spiediena kontroles
sistēma nekontrolē spiedienu šo
riteņu riepās. Deg kontrolindikators
w . Gaisa spiediens pārējo trīs riteņu
riepās joprojām tiek kontrolēts.Tirdzniecībā pieejamie riepu remonta
komplekti, kuros ir izmantoti šķidrie
hermetizējošie līdzekļi, var negatīvi iespaidot sistēmas darbību. Drīkst
izmantot rūpnīcas apstiprinātus
remonta komplektus.
Riepu gaisa spiediena kontroles
sistēmas darbības traucējumus var
izraisīt arī jaudīgas ārējās
radioierīces.
Katrā riepu maiņas reizē ir jādemontē
riepu gaisa spiediena kontroles
sistēmas sensori un jāveic to apkope. Skrūvējamam sensoram: nomainiet
ventili un blīvgredzenu.
Uzspraužamam sensoram:
nomainiet visu ventiļa kātu.
Automašīnas slodzes statuss
Noregulējiet gaisa spiedienu riepās
atbilstoši automašīnas slodzei un
saskaņā ar riepu spiediena
informācijas uzlīmi vai riepu
spiediena diagrammu 3 257 un
atlasiet attiecīgo iestatījumu vadītāja
informācijas centra izvēlnē Tire Load
(Riepu slodze) , Vehicle Information
Menu (automašīnas informācijas
izvēlne) 3 101.

Automašīnas kopšana225
Atlasiet:■ Light (Apgaismojums)
komfortablam spiedienam, ne
vairāk kā 3 cilvēkiem
■ Eco Eco spiedienam, ne vairāk kā
3 cilvēkiem
■ Max (Maks.) maksimālai slodzei
Automātiskā atpazīšanas funkcija
Pēc riteņu nomaiņas automašīnai
aptuveni 20 minūtes jāstāv nekustīgi,
lai sistēma veiktu pārrēķinu. Pēc tam
seko atpazīšanas process, kas
notiek, braucot ne lēnāk par 20 km/h,
un var ilgt līdz 10 minūtēm. Šajā laikā
vadītāja informācijas centrā var tikt
parādīts simbols $ un norādītās
spiediena vērtības var tikt mainītas vietām.
Ja atpazīšanas procesa laikā tiek
konstatēta kāda problēma, vadītāja
informācijas centrā tiek parādīts
brīdinājuma ziņojums.
Atkarība no temperatūras
Gaisa spiediens riepās ir atkarīgs no
riepu temperatūras. Braukšanas laikā
riepu temperatūra un spiediens
palielinās.
Vadītāja informācijas centrā tiek
rādīts faktiskais gaisa spiediens
riepās. Šā iemesla dēļ ir svarīgi
pārbaudīt gaisa spiedienu riepās, kad riepas ir aukstas.
Protektora rievas dziļums
Periodiski pārbaudiet riepu protektora rievas dziļumu.Drošības apsvērumu dēļ riepas irjāmaina, kad protektora rievas
dziļums ir 2-3 mm (ziemas riepām -
4 mm).
Drošības apsvērumu dēļ ieteicams,
lai vienas ass pretējo riteņu
protektora rievas dziļuma atšķirības
nepārsniegtu 2 mm.
Likumā atļautais minimālais
protektora rievas dziļums (1,6 mm) ir
sasniegts tad, kad riepas protektors ir
nodilis līdz kādam no protektora
nodiluma indikatoriem (TWI).
Nodiluma indikatoru atrašanās vietas ir norādītas ar atzīmēm uz riepas
sānmalas.

226Automašīnas kopšana

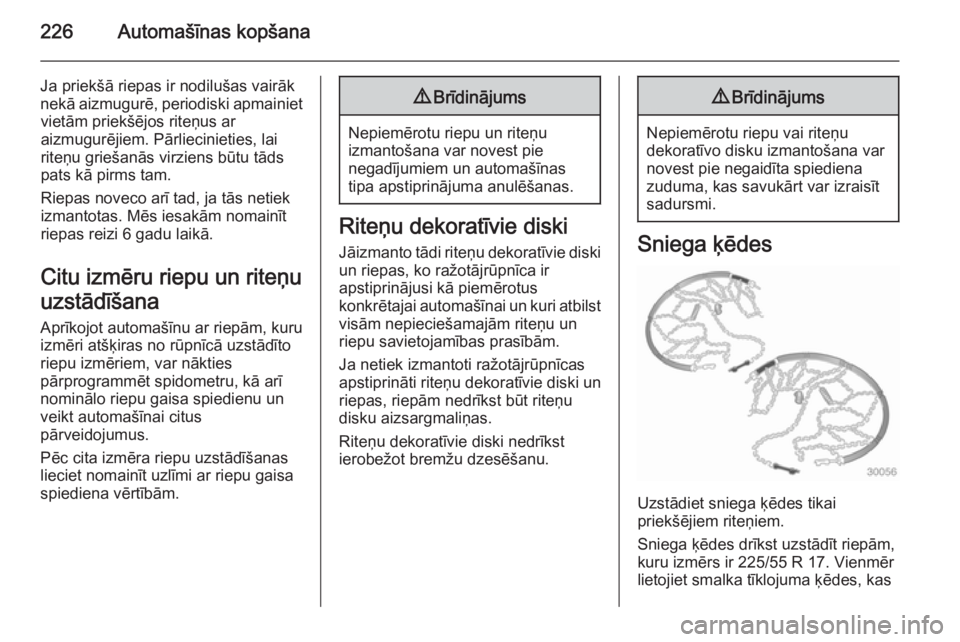

Ja priekšā riepas ir nodilušas vairāk
nekā aizmugurē, periodiski apmainiet vietām priekšējos riteņus ar
aizmugurējiem. Pārliecinieties, lai
riteņu griešanās virziens būtu tāds pats kā pirms tam.
Riepas noveco arī tad, ja tās netiek
izmantotas. Mēs iesakām nomainīt
riepas reizi 6 gadu laikā.
Citu izmēru riepu un riteņu
uzstādīšana Aprīkojot automašīnu ar riepām, kuru
izmēri atšķiras no rūpnīcā uzstādīto
riepu izmēriem, var nākties
pārprogrammēt spidometru, kā arī
nominālo riepu gaisa spiedienu un
veikt automašīnai citus
pārveidojumus.
Pēc cita izmēra riepu uzstādīšanas
lieciet nomainīt uzlīmi ar riepu gaisa
spiediena vērtībām.9 Brīdinājums
Nepiemērotu riepu un riteņu
izmantošana var novest pie
negadījumiem un automašīnas
tipa apstiprinājuma anulēšanas.
Riteņu dekoratīvie diski
Jāizmanto tādi riteņu dekoratīvie diski un riepas, ko ražotājrūpnīca ir
apstiprinājusi kā piemērotus
konkrētajai automašīnai un kuri atbilst visām nepieciešamajām riteņu unriepu savietojamības prasībām.
Ja netiek izmantoti ražotājrūpnīcas
apstiprināti riteņu dekoratīvie diski un
riepas, riepām nedrīkst būt riteņu
disku aizsargmaliņas.
Riteņu dekoratīvie diski nedrīkst
ierobežot bremžu dzesēšanu.
9 Brīdinājums
Nepiemērotu riepu vai riteņu
dekoratīvo disku izmantošana var
novest pie negaidīta spiediena
zuduma, kas savukārt var izraisīt
sadursmi.
Sniega ķēdes
Uzstādiet sniega ķēdes tikai
priekšējiem riteņiem.
Sniega ķēdes drīkst uzstādīt riepām,
kuru izmērs ir 225/55 R 17. Vienmēr
lietojiet smalka tīklojuma ķēdes, kas

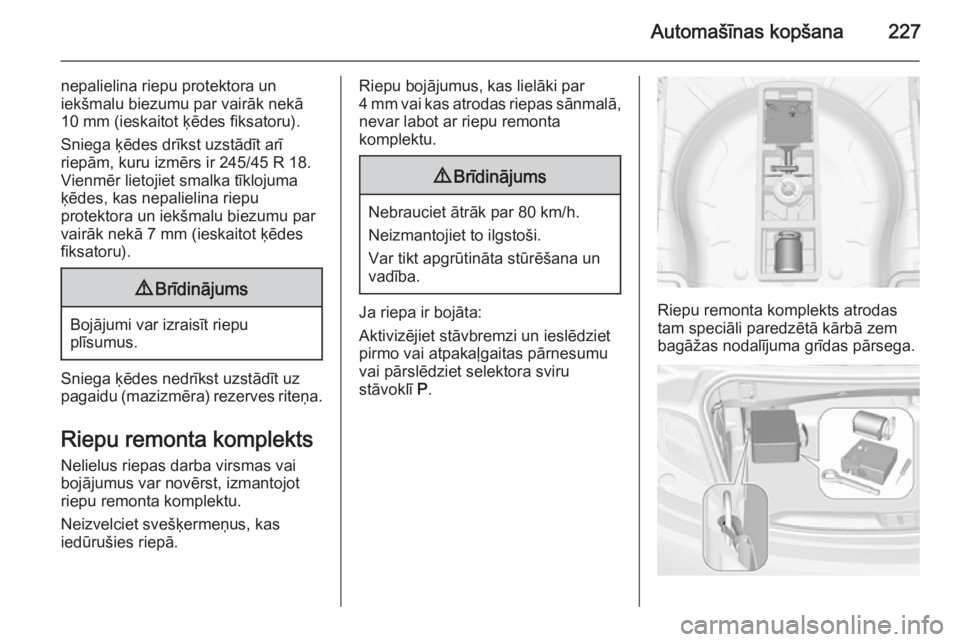

Automašīnas kopšana227
nepalielina riepu protektora un
iekšmalu biezumu par vairāk nekā 10 mm (ieskaitot ķēdes fiksatoru).
Sniega ķēdes drīkst uzstādīt arī
riepām, kuru izmērs ir 245/45 R 18.
Vienmēr lietojiet smalka tīklojuma
ķēdes, kas nepalielina riepu
protektora un iekšmalu biezumu par
vairāk nekā 7 mm (ieskaitot ķēdes
fiksatoru).9 Brīdinājums
Bojājumi var izraisīt riepu
plīsumus.
Sniega ķēdes nedrīkst uzstādīt uz
pagaidu (mazizmēra) rezerves riteņa.
Riepu remonta komplekts
Nelielus riepas darba virsmas vai
bojājumus var novērst, izmantojot
riepu remonta komplektu.
Neizvelciet svešķermeņus, kas
iedūrušies riepā.
Riepu bojājumus, kas lielāki par
4 mm vai kas atrodas riepas sānmalā, nevar labot ar riepu remonta
komplektu.9 Brīdinājums
Nebrauciet ātrāk par 80 km/h.
Neizmantojiet to ilgstoši.
Var tikt apgrūtināta stūrēšana un
vadība.
Ja riepa ir bojāta:
Aktivizējiet stāvbremzi un ieslēdziet
pirmo vai atpakaļgaitas pārnesumu
vai pārslēdziet selektora sviru
stāvoklī P.Riepu remonta komplekts atrodas
tam speciāli paredzētā kārbā zem
bagāžas nodalījuma grīdas pārsega.

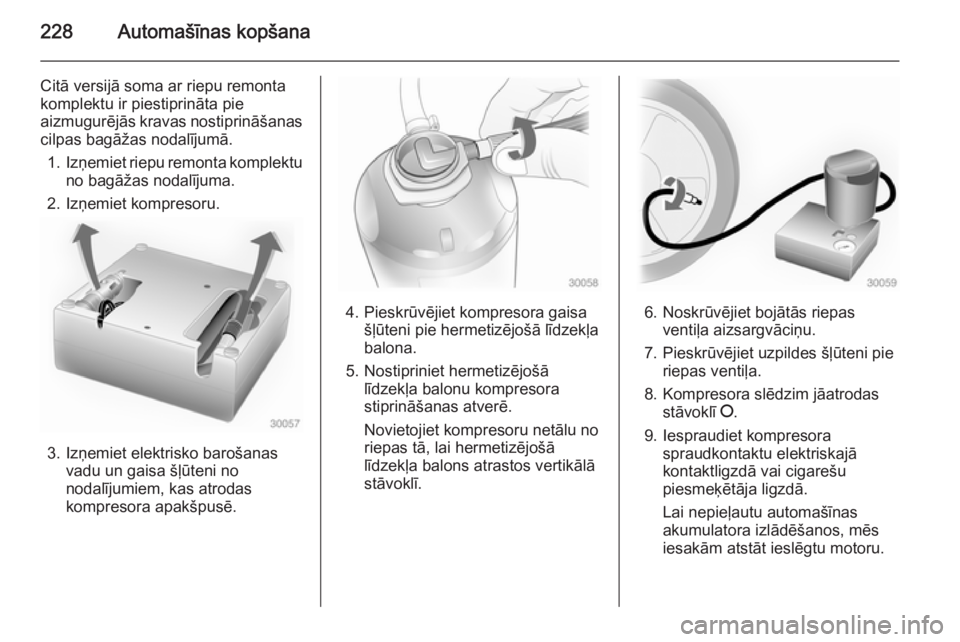

228Automašīnas kopšana
Citā versijā soma ar riepu remonta
komplektu ir piestiprināta pie
aizmugurējās kravas nostiprināšanas
cilpas bagāžas nodalījumā.
1. Izņemiet riepu remonta komplektu
no bagāžas nodalījuma.
2. Izņemiet kompresoru.
3. Izņemiet elektrisko barošanas vadu un gaisa šļūteni no
nodalījumiem, kas atrodas
kompresora apakšpusē.
4. Pieskrūvējiet kompresora gaisa šļūteni pie hermetizējošā līdzekļabalona.
5. Nostipriniet hermetizējošā līdzekļa balonu kompresora
stiprināšanas atverē.
Novietojiet kompresoru netālu no
riepas tā, lai hermetizējošā
līdzekļa balons atrastos vertikālā stāvoklī.6. Noskrūvējiet bojātās riepas ventiļa aizsargvāciņu.
7. Pieskrūvējiet uzpildes šļūteni pie riepas ventiļa.
8. Kompresora slēdzim jāatrodas stāvoklī J.
9. Iespraudiet kompresora spraudkontaktu elektriskajā
kontaktligzdā vai cigarešu
piesmeķētāja ligzdā.
Lai nepieļautu automašīnas
akumulatora izlādēšanos, mēs
iesakām atstāt ieslēgtu motoru.
