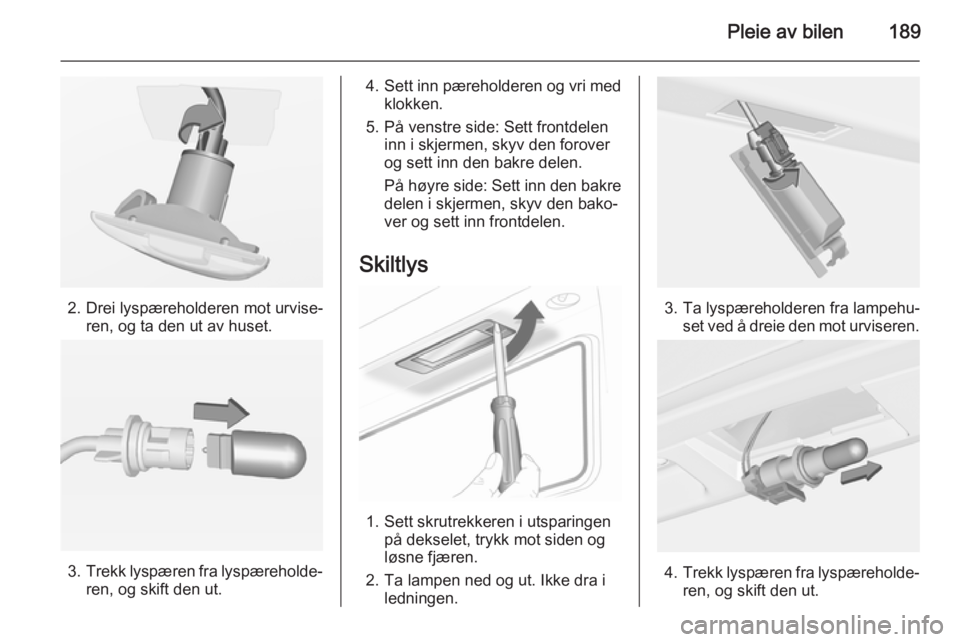

Pleie av bilen189
2. Drei lyspæreholderen mot urvise‐ren, og ta den ut av huset.
3.Trekk lyspæren fra lyspæreholde‐
ren, og skift den ut.
4. Sett inn pæreholderen og vri med
klokken.
5. På venstre side: Sett frontdelen inn i skjermen, skyv den forover
og sett inn den bakre delen.
På høyre side: Sett inn den bakre delen i skjermen, skyv den bako‐
ver og sett inn frontdelen.
Skiltlys
1. Sett skrutrekkeren i utsparingen på dekselet, trykk mot siden og
løsne fjæren.
2. Ta lampen ned og ut. Ikke dra i ledningen.
3. Ta lyspæreholderen fra lampehu‐set ved å dreie den mot urviseren.
4.Trekk lyspæren fra lyspæreholde‐
ren, og skift den ut.

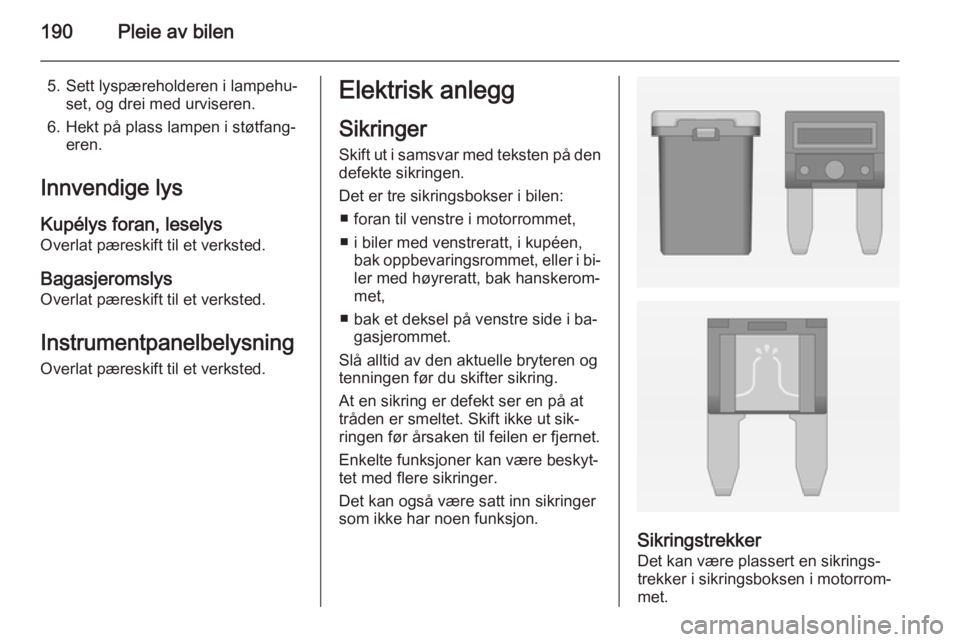

190Pleie av bilen
5. Sett lyspæreholderen i lampehu‐set, og drei med urviseren.
6. Hekt på plass lampen i støtfang‐ eren.
Innvendige lys Kupélys foran, leselys
Overlat pæreskift til et verksted.
Bagasjeromslys
Overlat pæreskift til et verksted.
Instrumentpanelbelysning
Overlat pæreskift til et verksted.Elektrisk anlegg
Sikringer
Skift ut i samsvar med teksten på den defekte sikringen.
Det er tre sikringsbokser i bilen: ■ foran til venstre i motorrommet,
■ i biler med venstreratt, i kupéen, bak oppbevaringsrommet, eller i bi‐
ler med høyreratt, bak hanskerom‐ met,
■ bak et deksel på venstre side i ba‐ gasjerommet.
Slå alltid av den aktuelle bryteren og
tenningen før du skifter sikring.
At en sikring er defekt ser en på at
tråden er smeltet. Skift ikke ut sik‐
ringen før årsaken til feilen er fjernet.
Enkelte funksjoner kan være beskyt‐
tet med flere sikringer.
Det kan også være satt inn sikringer
som ikke har noen funksjon.
Sikringstrekker
Det kan være plassert en sikrings‐
trekker i sikringsboksen i motorrom‐
met.

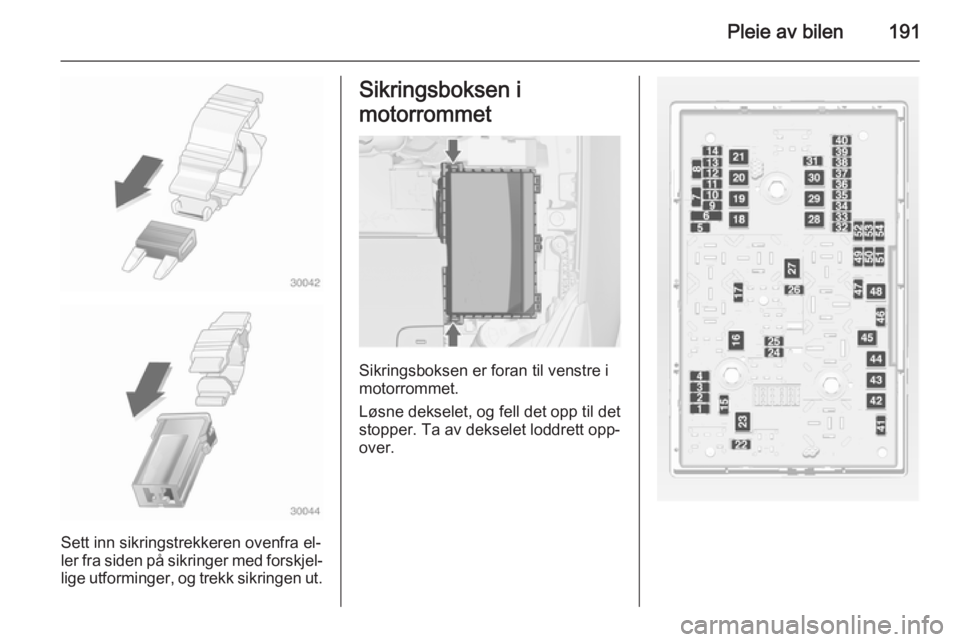

Pleie av bilen191
Sett inn sikringstrekkeren ovenfra el‐
ler fra siden på sikringer med forskjel‐ lige utforminger, og trekk sikringen ut.
Sikringsboksen i
motorrommet
Sikringsboksen er foran til venstre i
motorrommet.
Løsne dekselet, og fell det opp til det
stopper. Ta av dekselet loddrett opp‐
over.

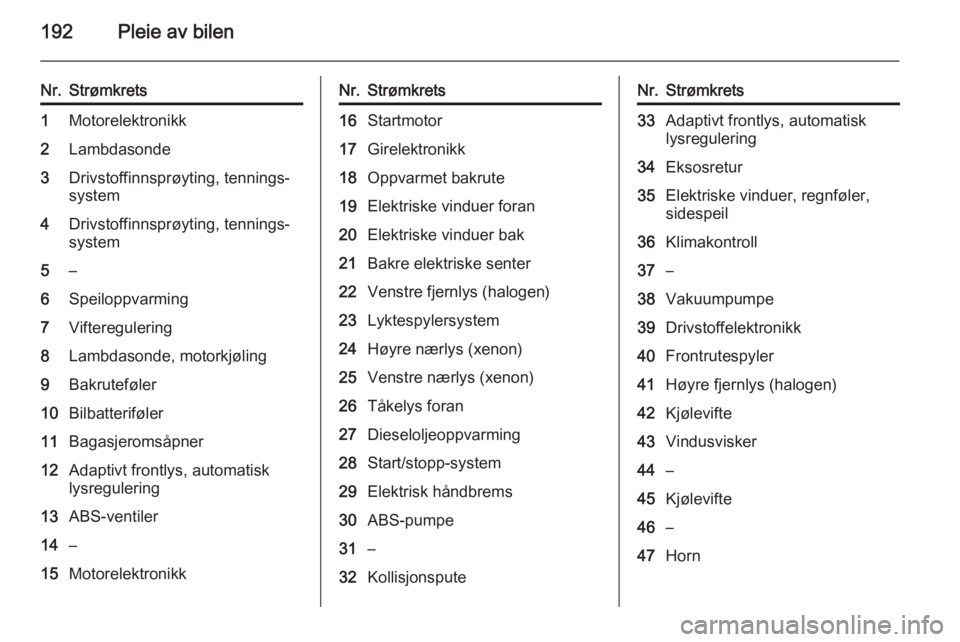

192Pleie av bilen
Nr.Strømkrets1Motorelektronikk2Lambdasonde3Drivstoffinnsprøyting, tennings‐
system4Drivstoffinnsprøyting, tennings‐
system5–6Speiloppvarming7Vifteregulering8Lambdasonde, motorkjøling9Bakruteføler10Bilbatteriføler11Bagasjeromsåpner12Adaptivt frontlys, automatisk
lysregulering13ABS-ventiler14–15MotorelektronikkNr.Strømkrets16Startmotor17Girelektronikk18Oppvarmet bakrute19Elektriske vinduer foran20Elektriske vinduer bak21Bakre elektriske senter22Venstre fjernlys (halogen)23Lyktespylersystem24Høyre nærlys (xenon)25Venstre nærlys (xenon)26Tåkelys foran27Dieseloljeoppvarming28Start/stopp-system29Elektrisk håndbrems30ABS-pumpe31–32KollisjonsputeNr.Strømkrets33Adaptivt frontlys, automatisk
lysregulering34Eksosretur35Elektriske vinduer, regnføler,
sidespeil36Klimakontroll37–38Vakuumpumpe39Drivstoffelektronikk40Frontrutespyler41Høyre fjernlys (halogen)42Kjølevifte43Vindusvisker44–45Kjølevifte46–47Horn

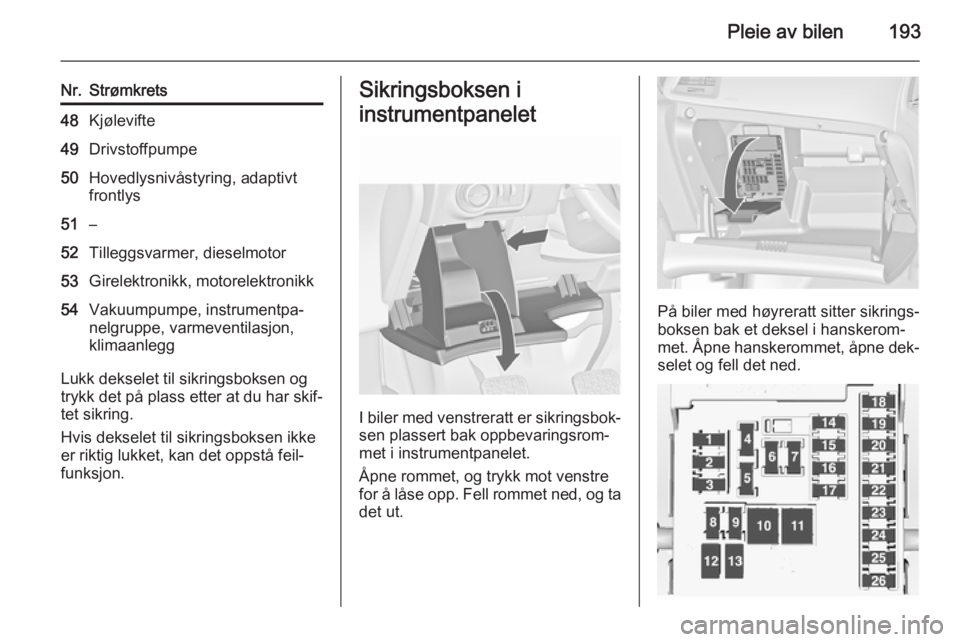

Pleie av bilen193
Nr.Strømkrets48Kjølevifte49Drivstoffpumpe50Hovedlysnivåstyring, adaptivt
frontlys51–52Tilleggsvarmer, dieselmotor53Girelektronikk, motorelektronikk54Vakuumpumpe, instrumentpa‐
nelgruppe, varmeventilasjon,
klimaanlegg
Lukk dekselet til sikringsboksen og
trykk det på plass etter at du har skif‐
tet sikring.
Hvis dekselet til sikringsboksen ikke
er riktig lukket, kan det oppstå feil‐
funksjon.
Sikringsboksen i
instrumentpanelet
I biler med venstreratt er sikringsbok‐
sen plassert bak oppbevaringsrom‐
met i instrumentpanelet.
Åpne rommet, og trykk mot venstre
for å låse opp. Fell rommet ned, og ta det ut.
På biler med høyreratt sitter sikrings‐
boksen bak et deksel i hanskerom‐
met. Åpne hanskerommet, åpne dek‐
selet og fell det ned.

194Pleie av bilen
Nr.Strømkrets1Displayer2Karosserikontrollenhet, utven‐
dige lys3Karosserikontrollenhet, utven‐
dige lys4Infotainmentsystem5Infotainmentsystem, instrument6Strømuttak, sigarettenner7Strømuttak8Karosserikontrollmodul, venstre
nærlys9Karosserikontrollmodul, høyre
nærlys10Karosserikontrollmodul,
dørlåser11Kupévifte12Elektrisk førersete13Elektrisk passasjerseteNr.Strømkrets14Feilsøkingskontakt (diagnose‐
kontakt)15Kollisjonspute16Bagasjelokkrelé17Klimaanlegg18Servicediagnose19Karosserikontrollmodul, brem‐
selys, baklys, kupélys20–21Instrumentpanel22Tenningssystem23Karosserielektronikk24Karosserielektronikk25–26Strømuttak i bagasjerommetSikringsboksen i
bagasjerommet
Sikringsboksen er på venstre side i
bagasjerommet, bak et deksel.
Ta av dekselet.

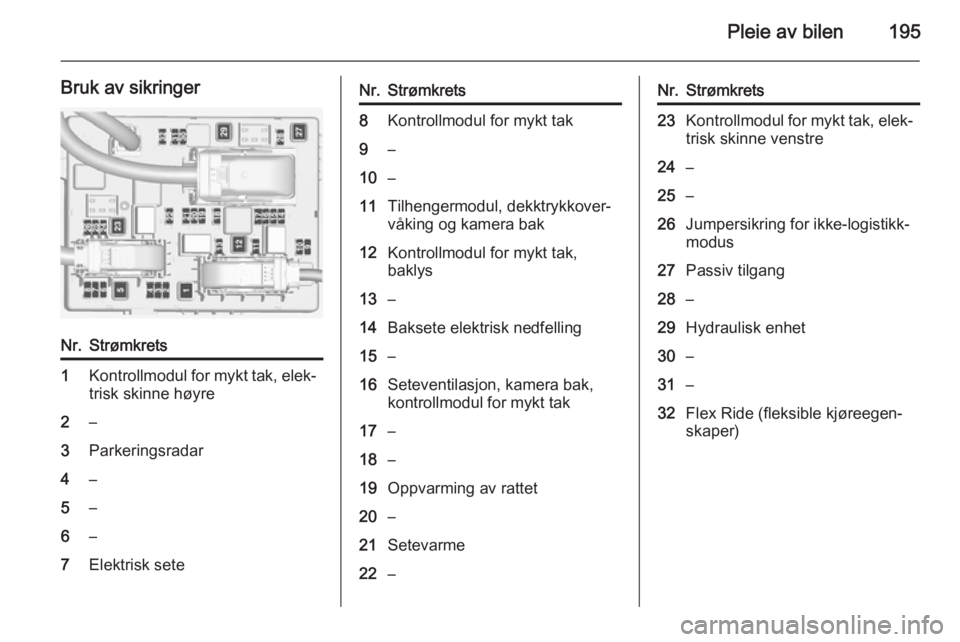

Pleie av bilen195
Bruk av sikringerNr.Strømkrets1Kontrollmodul for mykt tak, elek‐trisk skinne høyre2–3Parkeringsradar4–5–6–7Elektrisk seteNr.Strømkrets8Kontrollmodul for mykt tak9–10–11Tilhengermodul, dekktrykkover‐
våking og kamera bak12Kontrollmodul for mykt tak,
baklys13–14Baksete elektrisk nedfelling15–16Seteventilasjon, kamera bak,
kontrollmodul for mykt tak17–18–19Oppvarming av rattet20–21Setevarme22–Nr.Strømkrets23Kontrollmodul for mykt tak, elek‐ trisk skinne venstre24–25–26Jumpersikring for ikke-logistikk‐
modus27Passiv tilgang28–29Hydraulisk enhet30–31–32Flex Ride (fleksible kjøreegen‐
skaper)

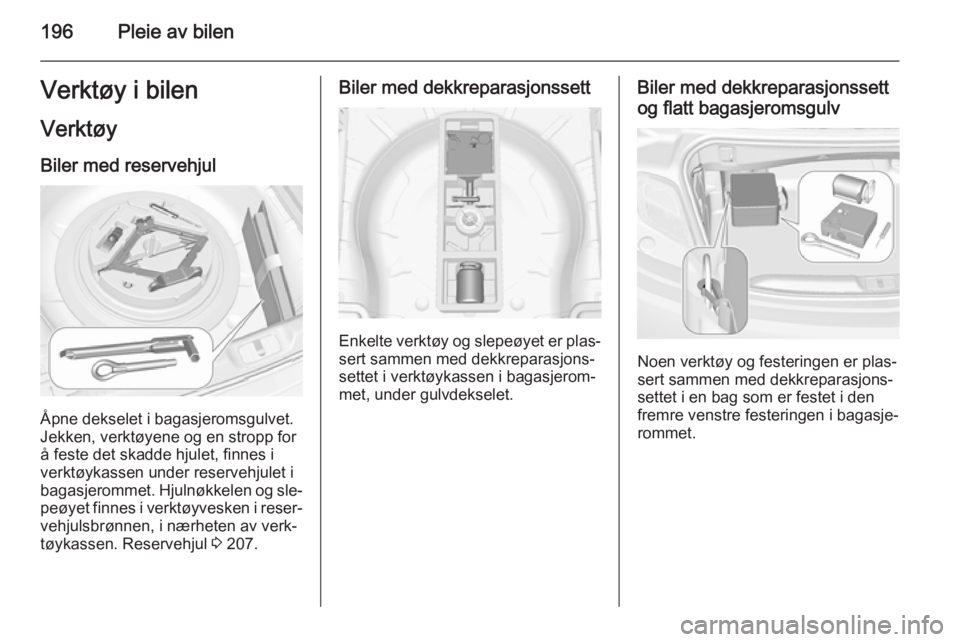

196Pleie av bilenVerktøy i bilenVerktøyBiler med reservehjul
Åpne dekselet i bagasjeromsgulvet.
Jekken, verktøyene og en stropp for
å feste det skadde hjulet, finnes i verktøykassen under reservehjulet i
bagasjerommet. Hjulnøkkelen og sle‐
peøyet finnes i verktøyvesken i reser‐ vehjulsbrønnen, i nærheten av verk‐
tøykassen. Reservehjul 3 207.
Biler med dekkreparasjonssett
Enkelte verktøy og slepeøyet er plas‐
sert sammen med dekkreparasjons‐
settet i verktøykassen i bagasjerom‐
met, under gulvdekselet.
Biler med dekkreparasjonssett
og flatt bagasjeromsgulv
Noen verktøy og festeringen er plas‐
sert sammen med dekkreparasjons‐
settet i en bag som er festet i den
fremre venstre festeringen i bagasje‐
rommet.

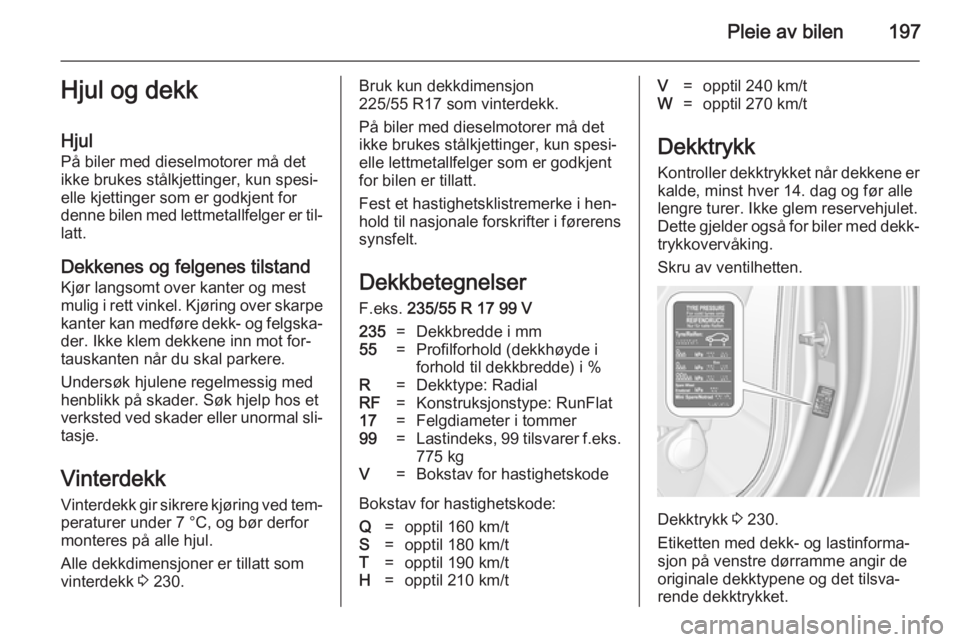

Pleie av bilen197Hjul og dekk
Hjul
På biler med dieselmotorer må det
ikke brukes stålkjettinger, kun spesi‐
elle kjettinger som er godkjent for
denne bilen med lettmetallfelger er til‐
latt.
Dekkenes og felgenes tilstand Kjør langsomt over kanter og mest
mulig i rett vinkel. Kjøring over skarpe
kanter kan medføre dekk- og felgska‐
der. Ikke klem dekkene inn mot for‐
tauskanten når du skal parkere.
Undersøk hjulene regelmessig med
henblikk på skader. Søk hjelp hos et
verksted ved skader eller unormal sli‐ tasje.
Vinterdekk Vinterdekk gir sikrere kjøring ved tem‐
peraturer under 7 °C, og bør derfor
monteres på alle hjul.
Alle dekkdimensjoner er tillatt som
vinterdekk 3 230.Bruk kun dekkdimensjon
225/55 R17 som vinterdekk.
På biler med dieselmotorer må det
ikke brukes stålkjettinger, kun spesi‐
elle lettmetallfelger som er godkjent
for bilen er tillatt.
Fest et hastighetsklistremerke i hen‐
hold til nasjonale forskrifter i førerens synsfelt.
Dekkbetegnelser
F.eks. 235/55 R 17 99 V235=Dekkbredde i mm55=Profilforhold (dekkhøyde i
forhold til dekkbredde) i %R=Dekktype: RadialRF=Konstruksjonstype: RunFlat17=Felgdiameter i tommer99=Lastindeks, 99 tilsvarer f.eks. 775 kgV=Bokstav for hastighetskode
Bokstav for hastighetskode:
Q=opptil 160 km/tS=opptil 180 km/tT=opptil 190 km/tH=opptil 210 km/tV=opptil 240 km/tW=opptil 270 km/t
Dekktrykk
Kontroller dekktrykket når dekkene er kalde, minst hver 14. dag og før alle
lengre turer. Ikke glem reservehjulet.
Dette gjelder også for biler med dekk‐
trykkovervåking.
Skru av ventilhetten.
Dekktrykk 3 230.
Etiketten med dekk- og lastinforma‐ sjon på venstre dørramme angir de
originale dekktypene og det tilsva‐
rende dekktrykket.

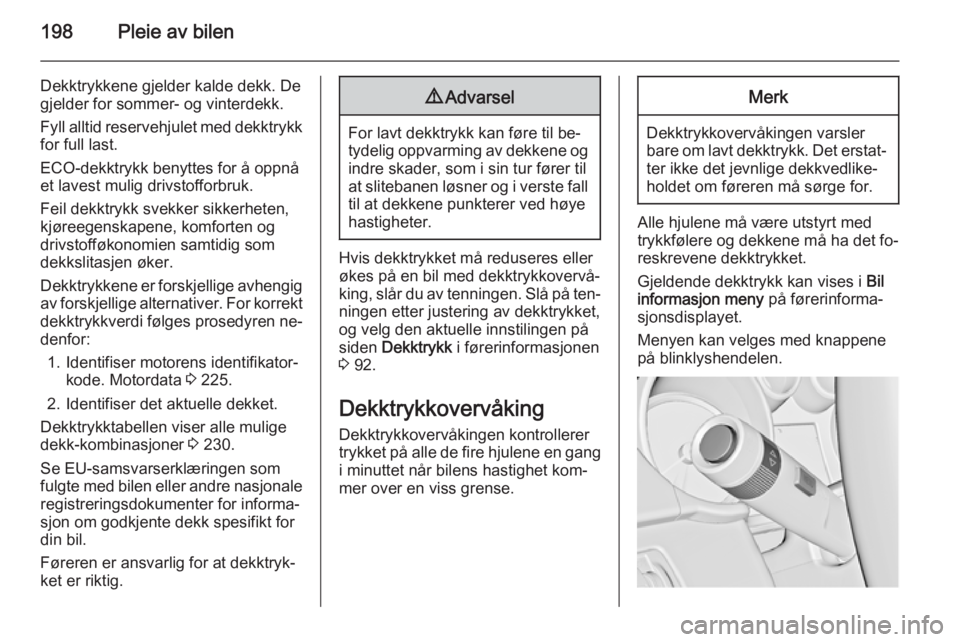

198Pleie av bilen
Dekktrykkene gjelder kalde dekk. De
gjelder for sommer- og vinterdekk.
Fyll alltid reservehjulet med dekktrykk for full last.
ECO-dekktrykk benyttes for å oppnå
et lavest mulig drivstofforbruk.
Feil dekktrykk svekker sikkerheten,
kjøreegenskapene, komforten og
drivstofføkonomien samtidig som
dekkslitasjen øker.
Dekktrykkene er forskjellige avhengig av forskjellige alternativer. For korrekt
dekktrykkverdi følges prosedyren ne‐ denfor:
1. Identifiser motorens identifikator‐ kode. Motordata 3 225.
2. Identifiser det aktuelle dekket.
Dekktrykktabellen viser alle mulige dekk-kombinasjoner 3 230.
Se EU-samsvarserklæringen som
fulgte med bilen eller andre nasjonale
registreringsdokumenter for informa‐
sjon om godkjente dekk spesifikt for
din bil.
Føreren er ansvarlig for at dekktryk‐
ket er riktig.9 Advarsel
For lavt dekktrykk kan føre til be‐
tydelig oppvarming av dekkene og indre skader, som i sin tur fører tilat slitebanen løsner og i verste fall
til at dekkene punkterer ved høye
hastigheter.
Hvis dekktrykket må reduseres eller
økes på en bil med dekktrykkovervå‐
king, slår du av tenningen. Slå på ten‐
ningen etter justering av dekktrykket,
og velg den aktuelle innstilingen på
siden Dekktrykk i førerinformasjonen
3 92.
Dekktrykkovervåking Dekktrykkovervåkingen kontrollerer
trykket på alle de fire hjulene en gang
i minuttet når bilens hastighet kom‐
mer over en viss grense.
Merk
Dekktrykkovervåkingen varsler
bare om lavt dekktrykk. Det erstat‐
ter ikke det jevnlige dekkvedlike‐
holdet om føreren må sørge for.
Alle hjulene må være utstyrt med
trykkfølere og dekkene må ha det fo‐
reskrevene dekktrykket.
Gjeldende dekktrykk kan vises i Bil
informasjon meny på førerinforma‐
sjonsdisplayet.
Menyen kan velges med knappene
på blinklyshendelen.
