164Kørsel og betjening
Bemærkninger
Efter produktionen kræver den
avancerede parkeringsassistent en
kalibrering. For at få en optimal par‐
keringsvejledning skal der køres
mindst 10 km med mange kurver.
Blindvinkel-alarm Blindvinkel-alarmsystemet registre‐
rer og rapporter genstande på hver
side af bilen, inden for en bestemt
"blindvinkel"-zone. Systemet advarer
visuelt i begge sidespejle, når der re‐
gistreres genstande, der måske ikke
er synlige i de indvendige og udven‐
dige spejle.
Systemets sensorer sidder i kofange‐ ren på venstre og højre side af bilen.9 Advarsel
Blindvinkel-alarm erstatter ikke fø‐
rerens udsyn.
Systemet registrerer ikke: ■ Køretøjer uden for de blinde zo‐
ner, der kan nærme sig hurtigt.
■ Fodgængere, cyklister eller dyr.
Før du skifter vognbane, skal du
altid kigge i alle spejle, kigge over
skulderen og bruge blinklyset.
Når systemet registrerer en bil i blind‐ vinkelzonen, mens bilen kører
fremad, tænder et gult advarselssym‐
bol B i det relevante sidespejl, enten
når man overhaler en bil eller bliver
overhalet. Hvis føreren derefter akti‐
verer blinklyset, begynder advarsels‐
symbolet B at blinke gult som en ad‐
varsel om ikke at skifte vognbane.
Blindvinkel-alarmen er aktiv fra ha‐
stigheder på 10 km/t op til 140 km/t.
Ved hurtigere kørsel end 140 km/t de‐
aktiveres systemet, hvilket angives
med svagt oplyste advarselssymbo‐ ler B i begge sidespejle. Hvis hastig‐
heden nedsættes igen, slukkes ad‐
varselssymbolerne. Hvis en bil så re‐
gistreres i den blinde zone, tænder
advarselssymbolerne B som normalt
i den relevante side.
Når bilen startes, tænder displayet for begge sidespejle kortvarigt for at an‐
give, at systemet er aktiveret.

Kørsel og betjening165
Systemet kan aktiveres og deaktive‐
res i menuen Indstillinger i
info-displayet. Individuelle indstil‐
linger 3 102.
Deaktivering angives af en medde‐
lelse i førerinformationscentret.
Registreringszoner
Systemets sensor dækker en zone på omkring 3 meter på begge sider af bi‐
len. Denne zone starter ved hvert si‐
despejl og når ca. 3 meter bagud.
Højden af zonen er mellem ca.
0,5 meter og 2 meter fra jorden.
Systemet deaktiveres, hvis bilen kø‐
rer med påhæng.
Blindvinkel-alarm er beregnet til at ig‐ norere stationære genstande som
f.eks. autoværn, stolper, kantsten,
mure og bjælker. Parkerede biler eller
modkørende biler registreres ikke.
Fejl Lejlighedsvis vil systemet glemme at
advare. Dette kan ske under normale omstændigheder og vil øges i våde
forhold.Blindvinkel-alarm fungerer ikke, når
venstre eller højre hjørne af den ba‐
geste kofanger er dækket af mudder,
snavs, sne, is eller sjap, og i kraftige
regnskyl. Rengøringsanvisninger
3 220.
I tilfælde af en fejl i systemet, eller hvis systemet ikke fungerer på grund af
midlertidige forhold, vises en medde‐
lelse i førerinformationscentret. Søg
hjælp på et værksted.
Bakkamera
Bakkameraet hjælper føreren ved bakning ved at vise et billede af om‐
rådet bag bilen.
Kameraets billede vises på farve-info-
displayet.9 Advarsel
Bakkameraet erstatter ikke føre‐
rens udsyn. Bemærk, at gen‐
stande, der er uden for kameraets synsfelt og avanceret parkerings‐
assistent-sensorerne, f.eks. underkofangeren eller under bilen, ikke
vises.
Undlad at bakke bilen ved kun at
se på info-displayet, og kontroller
omgivelserne bag ved og rundt om bilen før bakning.
Aktivering
Bakkameraet aktiveres automatisk,
når bilen sættes i bakgear.
Funktion

166Kørsel og betjening
Kameraet er monteret mellem num‐
merpladelamperne og har en syns‐
vinkel på 130°.
Det område, der vises af kameraet, er begrænset. Afstanden på det billede,
der vises på skærmen, adskiller sig
fra den faktiske afstand.
Retningslinjer
Dynamiske retningslinjer er vandrette
linjer i intervaller på 1 meter, der pro‐ jiceres på billedet for at angive afstan‐ den til de viste genstande.
Bilens bane vises i overensstem‐
melse med styreudslaget.
Funktionen kan deaktiveres i menuen
Indstillinger i info-displayet. Indivi‐
duelle indstillinger 3 102.
Advarselssymboler
Advarselssymboler er angivet som
trekanter 9 på det billede, som viser
forhindringer registreret af den avan‐ cerede parkeringsassistents bag‐
sensorer.
Endvidere 9 fremkommer på den
øverste linje af info-displayet med ad‐ varslen om at kontrollere bilens om‐
givelser.
Den øverste linje på displayet kan
nulstilles ved at trykke på multifunk‐
tionsknappen.
Displayindstillinger
Lysstyrken kan indstilles med op/ned- knapperne på multifunktionsknap‐
pen.
Kontrasten kan indstilles med ven‐
stre/højre-knapperne på multifunk‐
tionsknappen.

Pleje af bilen197Sikringsboks i motorrum
Sikringsboksen er forrest i venstre
side af motorrummet.
Frigør afdækningen, og fold den opad, indtil den stopper. Tag afdæk‐
ningen af lodret opad.
Nr.Strømkreds1Motorstyreenhed2Lambdasonde3Brændstofindsprøjtning,
tændingssystem4Brændstofindsprøjtning,
tændingssystem5–6Spejlvarme7Blæserstyring8Lambdasonde, motorkøling9Bagrudesensor10Bilbatterisensor11Oplåsning af bagagerum12Adaptive forlygter, automatisk
tilkobling af nærlys13ABS-ventiler14–15Motorstyreenhed

198Pleje af bilen
Nr.Strømkreds16Starter17Gearkassestyreenhed18El-bagrude19El-betjente ruder, foran20El-betjente ruder, bag21El-center bagi22Venstre fjernlys (halogen)23Forlygtevaskere24Højre nærlys (Xenon)25Venstre nærlys (Xenon)26Tågeforlygter27Dieselolieopvarmning28Start stop-system29Elektrisk parkeringsbremse30ABS-pumpe31–32AirbagNr.Strømkreds33Adaptive forlygter, automatisk
tilkobling af nærlys34Udstødningsgasrecirkulation35El-ruder, regnsensor, sidespejle36Klimastyring37–38Vacuumpumpe39Brændstofsystem-styreenhed40Forrudevasker41Højre fjernlys (halogen)42Køleventilator43Vinduesvisker44–45Køleventilator46–47Horn48KøleventilatorNr.Strømkreds49Brændstofpumpe50Forlygteindstilling, adaptive
forlygter51–52Ekstra varmeapparat, diesel‐
motor53Gearkassestyreenhed, motor‐
styreenhed54Vakuumpumpe, instrumentpa‐
nelgruppe, varme-, ventilations-
og airconditionsystem
Når de defekte sikringer er skiftet, luk‐ kes sikringsboksens låg, og der tryk‐
kes, indtil det går i hak.
Hvis sikringsboksens låg ikke er luk‐
ket korrekt, kan der opstå fejl.

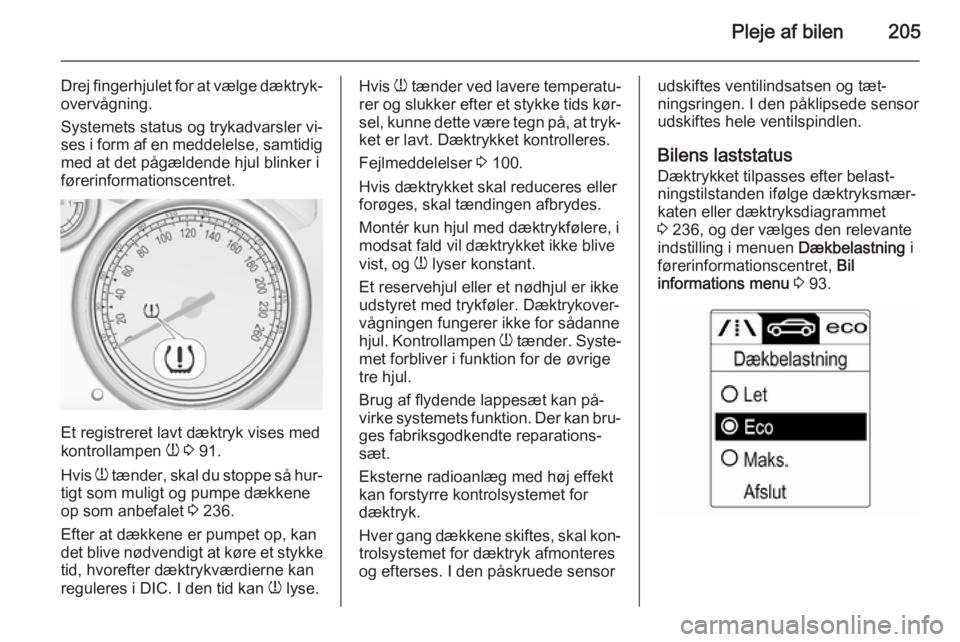

Pleje af bilen205
Drej fingerhjulet for at vælge dæktryk‐overvågning.
Systemets status og trykadvarsler vi‐ ses i form af en meddelelse, samtidig
med at det pågældende hjul blinker i
førerinformationscentret.
Et registreret lavt dæktryk vises med
kontrollampen w 3 91.
Hvis w tænder, skal du stoppe så hur‐
tigt som muligt og pumpe dækkene
op som anbefalet 3 236.
Efter at dækkene er pumpet op, kan
det blive nødvendigt at køre et stykke tid, hvorefter dæktrykværdierne kan
reguleres i DIC. I den tid kan w lyse.
Hvis
w tænder ved lavere temperatu‐
rer og slukker efter et stykke tids kør‐ sel, kunne dette være tegn på, at tryk‐
ket er lavt. Dæktrykket kontrolleres.
Fejlmeddelelser 3 100.
Hvis dæktrykket skal reduceres eller
forøges, skal tændingen afbrydes.
Montér kun hjul med dæktrykfølere, i
modsat fald vil dæktrykket ikke blive
vist, og w lyser konstant.
Et reservehjul eller et nødhjul er ikke
udstyret med trykføler. Dæktrykover‐
vågningen fungerer ikke for sådanne
hjul. Kontrollampen w tænder. Syste‐
met forbliver i funktion for de øvrige
tre hjul.
Brug af flydende lappesæt kan på‐ virke systemets funktion. Der kan bru‐
ges fabriksgodkendte reparations‐
sæt.
Eksterne radioanlæg med høj effekt
kan forstyrre kontrolsystemet for
dæktryk.
Hver gang dækkene skiftes, skal kon‐ trolsystemet for dæktryk afmonteres
og efterses. I den påskruede sensorudskiftes ventilindsatsen og tæt‐
ningsringen. I den påklipsede sensor
udskiftes hele ventilspindlen.
Bilens laststatus Dæktrykket tilpasses efter belast‐
ningstilstanden ifølge dæktryksmær‐
katen eller dæktryksdiagrammet
3 236, og der vælges den relevante
indstilling i menuen Dækbelastning i
førerinformationscentret, Bil
informations menu 3 93.
