Uvod3Specifični podaci vozila
Molimo da podatke svog vozila
upišete na prethodnu stranicu kako bi
bili jednostavno dostupni. Ovi podaci
su dostupni u poglavljima
"Servisiranje i održavanje" i "Tehnički podaci" kao i na identifikacijskoj
pločici.
Uvod
Vaše vozilo je konstruirano kao
kombinacija napredne tehnologije,
sigurnosti, zaštite okoliša i
ekonomičnosti.
Ove Upute za uporabu Vam pružaju
sve neophodne informacije kako bi
Vam omogućile da svoje vozilo vozite
sigurno i efikasno.
Uvjerite se da su Vaši putnici upoznati
s mogućim posljedicama nesreće i
ozljeda koje mogu nastati kao
posljedica nepravilnog korištenja
vozila.Uvijek morate poštivati specifične
zakone i propise zemlje u kojoj se
nalazite. Ti zakoni mogu biti različiti
od informacija u ovim Uputama za
uporabu.
Kada se ove Upute za uporabu
pozivaju na posjet radionici,
preporučamo Vašeg Opel servisnog partnera.
Svi Opel servisni partneri pružaju
prvoklasnu uslugu po prihvatljivim
cijenama. Iskusni mehaničari, koje je
školovao Opel, rade u skladu sa
specifičnim Opelovim uputama.
Paket literature za stranku treba
uvijek držati pri ruci u vozilu.
Korištenje ovog priručnika ■ Ovaj priručnik opisuje sve opcije i značajke dostupne za ovaj model.
Određeni opisi, uključujući one za
funkcije zaslona i izbornika, možda
nisu primjenjive na vaše vozilo
zbog izvedbe modela, specifikacija
za zemlju, specijalne opreme ili
dodatne opreme.
■ U poglavlju "Ukratko" naći ćete uvodne napomene.■Sadržaj na početku ovog priručnika
i unutar svakog poglavlja pokazuje
gdje se nalaze informacije.
■ Kazalo pojmova će Vam omogućiti traženje specifičnih informacija.
■ Ove Upute za uporabu odnose se na vozila s upravljačem na lijevoj
strani. Korištenje u vozilima s
upravljačem na desnoj strani je
slično.
■ Upute za uporabu koriste tvorničke
oznake motora. Odgovarajuće
prodajne oznake se mogu naći u
poglavlju "Tehnički podaci".
■ Upute smjera, npr. lijevo ili desno, ili naprijed ili natrag, uvijek se
odnose na smjer vožnje.
■ Ekrani zaslona vozila možda ne podržavaju vaš specifični jezik.
■ Poruke na zaslonu i oznake u unutrašnjosti su napisane masnim
slovima.

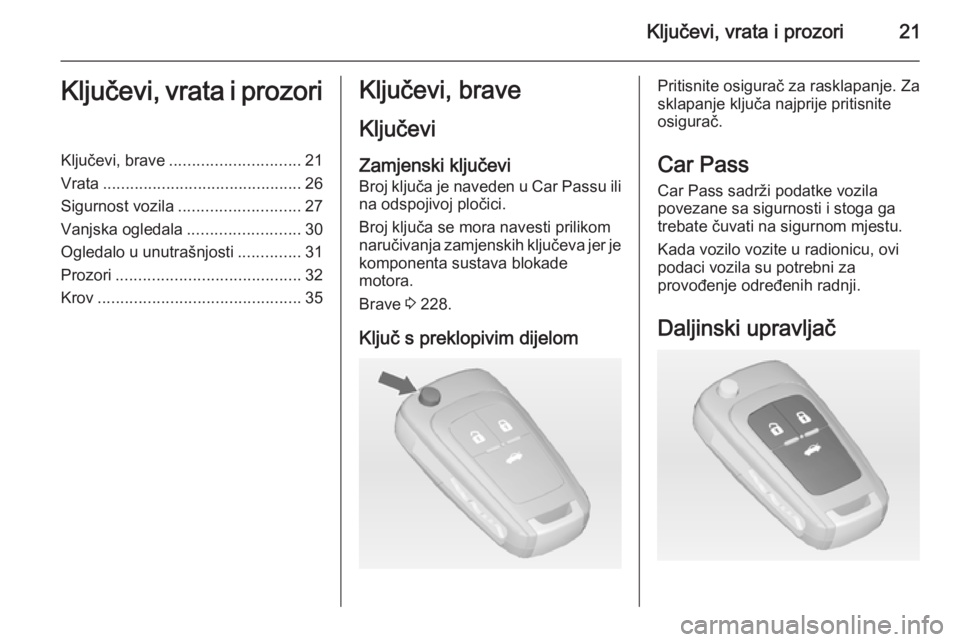

Ključevi, vrata i prozori21Ključevi, vrata i prozoriKljučevi, brave............................. 21
Vrata ............................................ 26
Sigurnost vozila ........................... 27
Vanjska ogledala .........................30
Ogledalo u unutrašnjosti ..............31
Prozori ......................................... 32
Krov ............................................. 35Ključevi, brave
KljučeviZamjenski ključevi
Broj ključa je naveden u Car Passu ili na odspojivoj pločici.
Broj ključa se mora navesti prilikom
naručivanja zamjenskih ključeva jer je
komponenta sustava blokade
motora.
Brave 3 228.
Ključ s preklopivim dijelomPritisnite osigurač za rasklapanje. Za
sklapanje ključa najprije pritisnite
osigurač.
Car Pass Car Pass sadrži podatke vozila
povezane sa sigurnosti i stoga ga
trebate čuvati na sigurnom mjestu.
Kada vozilo vozite u radionicu, ovi
podaci vozila su potrebni za
provođenje određenih radnji.
Daljinski upravljač

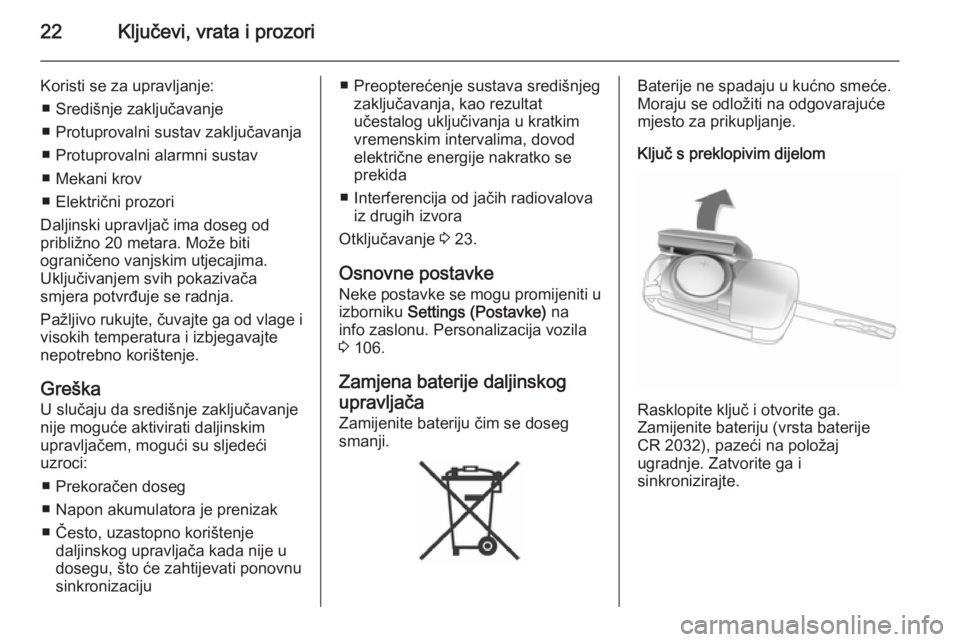

22Ključevi, vrata i prozori
Koristi se za upravljanje:■ Središnje zaključavanje
■ Protuprovalni sustav zaključavanja
■ Protuprovalni alarmni sustav
■ Mekani krov
■ Električni prozori
Daljinski upravljač ima doseg od
približno 20 metara. Može biti
ograničeno vanjskim utjecajima.
Uključivanjem svih pokazivača
smjera potvrđuje se radnja.
Pažljivo rukujte, čuvajte ga od vlage i
visokih temperatura i izbjegavajte
nepotrebno korištenje.
Greška U slučaju da središnje zaključavanje
nije moguće aktivirati daljinskim
upravljačem, mogući su sljedeći
uzroci:
■ Prekoračen doseg
■ Napon akumulatora je prenizak
■ Često, uzastopno korištenje daljinskog upravljača kada nije u
dosegu, što će zahtijevati ponovnu sinkronizaciju■ Preopterećenje sustava središnjeg zaključavanja, kao rezultat
učestalog uključivanja u kratkim
vremenskim intervalima, dovod
električne energije nakratko se prekida
■ Interferencija od jačih radiovalova iz drugih izvora
Otključavanje 3 23.
Osnovne postavke Neke postavke se mogu promijeniti u
izborniku Settings (Postavke) na
info zaslonu. Personalizacija vozila
3 106.
Zamjena baterije daljinskog
upravljača Zamijenite bateriju čim se dosegsmanji.Baterije ne spadaju u kućno smeće.
Moraju se odložiti na odgovarajuće mjesto za prikupljanje.
Ključ s preklopivim dijelom
Rasklopite ključ i otvorite ga.
Zamijenite bateriju (vrsta baterije
CR 2032), pazeći na položaj
ugradnje. Zatvorite ga i
sinkronizirajte.

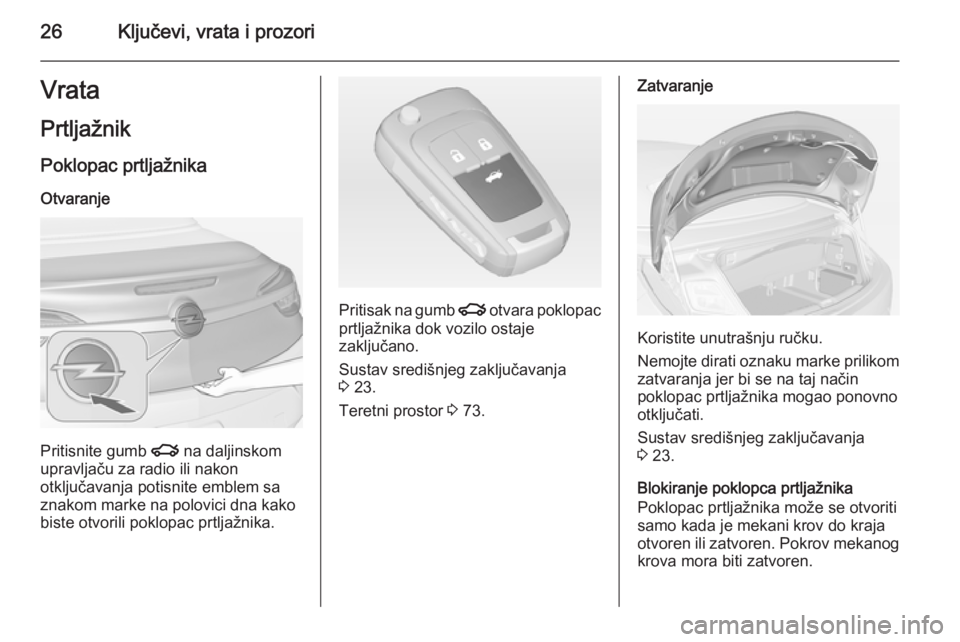

26Ključevi, vrata i prozoriVrataPrtljažnik
Poklopac prtljažnika
Otvaranje
Pritisnite gumb x na daljinskom
upravljaču za radio ili nakon
otključavanja potisnite emblem sa
znakom marke na polovici dna kako
biste otvorili poklopac prtljažnika.
Pritisak na gumb x otvara poklopac
prtljažnika dok vozilo ostaje
zaključano.
Sustav središnjeg zaključavanja
3 23.
Teretni prostor 3 73.
Zatvaranje
Koristite unutrašnju ručku.
Nemojte dirati oznaku marke prilikom
zatvaranja jer bi se na taj način
poklopac prtljažnika mogao ponovno
otključati.
Sustav središnjeg zaključavanja
3 23.
Blokiranje poklopca prtljažnika
Poklopac prtljažnika može se otvoriti samo kada je mekani krov do kraja
otvoren ili zatvoren. Pokrov mekanog
krova mora biti zatvoren.

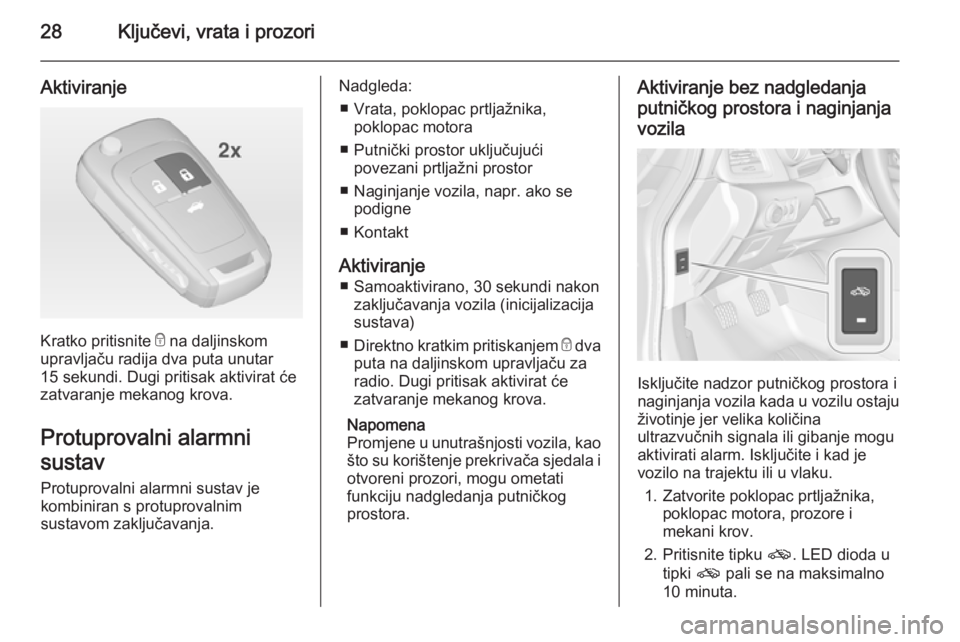

28Ključevi, vrata i prozori
Aktiviranje
Kratko pritisnite e na daljinskom
upravljaču radija dva puta unutar 15 sekundi. Dugi pritisak aktivirat će
zatvaranje mekanog krova.
Protuprovalni alarmni
sustav Protuprovalni alarmni sustav je
kombiniran s protuprovalnim
sustavom zaključavanja.
Nadgleda:
■ Vrata, poklopac prtljažnika, poklopac motora
■ Putnički prostor uključujući povezani prtljažni prostor
■ Naginjanje vozila, napr. ako se podigne
■ Kontakt
Aktiviranje ■ Samoaktivirano, 30 sekundi nakon zaključavanja vozila (inicijalizacija
sustava)
■ Direktno kratkim pritiskanjem e dva
puta na daljinskom upravljaču za
radio. Dugi pritisak aktivirat će
zatvaranje mekanog krova.
Napomena
Promjene u unutrašnjosti vozila, kao
što su korištenje prekrivača sjedala i
otvoreni prozori, mogu ometati
funkciju nadgledanja putničkog
prostora.Aktiviranje bez nadgledanja
putničkog prostora i naginjanja
vozila
Isključite nadzor putničkog prostora i
naginjanja vozila kada u vozilu ostaju
životinje jer velika količina
ultrazvučnih signala ili gibanje mogu
aktivirati alarm. Isključite i kad je
vozilo na trajektu ili u vlaku.
1. Zatvorite poklopac prtljažnika, poklopac motora, prozore i
mekani krov.
2. Pritisnite tipku o. LED dioda u
tipki o pali se na maksimalno
10 minuta.

Ključevi, vrata i prozori29
3. Zatvorite vrata.
4. Aktivirajte protuprovalni alarmni sustav.
Kako bi spriječili lažne alarme, nadzor putničkog prozora je deaktiviran ako
je mekani krov otvoren. LED dioda na gumbu o ne svijetli.
Ako su otvoreni samo prozori, nadzor
putničkog prostora radi ograničeno i
LED dioda u gumbu o svijetli.
Poruka statusa prikazuje se na
zaslonu informacijskog centra
vozača.
LED statusaLED statusa je integriran u senzor na vrhu ploče s instrumentima.
Status tijekom prvih 30 sekundi
aktiviranja protuprovalnog alarmnog
sustava:LED
svijetli=test, kašnjenje
spremnosti.LED
brzo
treperi=vrata, poklopac
prtljažnika, mekani krov
ili poklopac motora nisu
do kraja zatvoreni ili
postoji greška u sustavu.
Status nakon što je sustav spreman:
LED sporo
treperi=sustav je spreman.
U slučaju grešaka, zatražite pomoć
radionice.
Deaktiviranje Otključavanje vozila pritiskom na c
deaktivira protuprovalni alarmni
sustav. Dugi pritisak aktivirat će
otvaranje mekanog krova.
Alarm
Kada se uključi, čuje se zvuk alarma
putem zvučnika s pomoćnim
napajanjem preko posebne baterije, i istovremeno trepere svi pokazivačismjera. Broj signala alarma i njihovo
trajanje određeno je propisima.
Alarm se može isključiti pritiskom bilo kojeg prekidača na daljinskom
upravljaču ili uključivanjem kontakta.
Protuprovalni alarmni sustav se može deaktivirati samo pritiskom prekidača
c ili uključivanjem kontakta.
Uključeni alarm, ako ga vozač ne
isključi, bit će označen paljenjem
svjetala upozorenja. Ona će brzo
zatreptati dva puta prilikom sljedećeg otključavanja putem
radiofrekvencijskog daljinskog
upravljača. Dodatna poruka
upozorenja prikazat će se na zaslonu
informacijskog centra vozača nakon
uključenja kontakta.
Poruke vozila 3 104.

30Ključevi, vrata i prozoriBlokada motoraSustav je dio prekidača paljenja i
provjerava je li dozvoljeno pokretanje
vozila korištenim ključem.
Blokada motora se aktivira
automatski, nakon što se ključ izvadi iz prekidača paljenja.
Ako kontrolno svjetlo d treperi kad je
kontakt uključen, došlo je do greške u
sustavu; nije moguće pokretanje
motora. Isključite kontakt i ponovite
pokušaj pokretanja.
Ako kontrolno svjetlo i dalje treperi,
probajte pokrenuti motor korištenjem rezervnog ključa i zatražite pomoćradionice.
Napomena
Elektronička blokada pokretanja motora ne zaključava vrata. Uvijek
trebate zaključati vozilo kad ga
napuštate i uključiti protuprovalni
alarmni sustav 3 23, 3 28.
Kontrolno svjetlo d 3 96.Vanjska ogledala
Konveksni oblik Konveksni vanjski retrovizor sadržineravno područje i smanjuje mrtvi kut. Zbog oblika ogledala predmeti
izgledaju manji, što utječe na
mogućnost procjenjivanja
udaljenosti.
Električno podešavanjeOdaberite odgovarajuće vanjsko
ogledalo zakretanjem prekidača
ulijevo (L) ili udesno (R). Zatim
zakrenite prekidač za podešavanja
ogledala.
U položaju 0 nije odabrano ogledalo.
Preklopna ogledala
Da bi se zajamčila sigurnost pješaka,
vanjska ogledala će u slučaju
dovoljno jakog udarca iskočiti iz svog uobičajenog položaja. Laganim
pritiskom na kućište ogledala vratit
ćete ga u normalni položaj.

Ključevi, vrata i prozori39Oprez
Preporučujemo ručno zatvaranje
mekanog krova uz sudjelovanje
dvije osobe.
Ručno upravljanje mekanim
krovom dozvoljeno je samo za
zatvaranje.
Do kraja pročitajte sljedeći opis
prije početka rada.
Ne izvršavajte ručno zatvaranje
dok je vozilo parkirano na nizbrdici ili uzbrdici.
Prije početka rada skinite veliki
usmjerivač zraka.
Nakon zatvaranja, neka mekani
krov bude popravljen u radionici.
Pripremite sljedeće alate koji su
potrebni za ručno djelovanje:
■ Imbus ključ sa 4 mm heksagonom na dugoj i 6 mm heksagonom na
kratkoj strani, smješten u pretincu za rukavice,
■ dvije uzice, smještene u pretincu za
rukavice,
■ odvijač, smješten u kutiji s alatom u
prtljažniku 3 208.
1. Isključite kontakt. 2. Otvorite poklopac prtljažnika i uzmite odvijač iz kutije s alatom.3. Na unutarnjoj strani gornjeg rubaprtljažnika nalazi se poluga za
otpuštanje poklopca mekanog
krova. Pronađite polugu i
otključajte tako da polugu
okrenete prema dolje.
Napomena
Poklopac prtljažnika ne može se
otvoriti od sljedećeg koraka nadalje.
Izvadite odvijač iz kutije s alatom za
daljnji rad. Moguće je da se prtljažnik neće moći otvoriti sve dok je vozilo u
radionici. Stoga uklonite sve
potrebne predmete iz prtljažnika.
4. Zatvorite poklopac prtljažnika.

42Ključevi, vrata i prozori
16.Podignite zatezni luk ( 2) mekanog
krova s obje strane. Podignite
poklopac mekanog krova tako da
ga potisnete polako približno do
dopola podignutog položaja, a
zatim ga pustite da klizne u
zatvoreni položaj.
17. Spustite zatezni luk ( 2) mekanog
krova.
Napomena
U ovom položaju vozilo se može
voziti do radionice za generalni
popravak mekanog krova. Mekani
krov nije potpuno otporan na vodu i
nije blokiran na stražnjem dijelu.
Kako biste do kraja blokirali mekani
krov, izvršite sljedeći korak.
18. Snažno potisnite prema dolje svaku stranu zateznog luka.
Istovremeno povucite uzicu s
križem odvijača u petlji polako i
neprekinuto do prednje strane.
Bilo bi dobro da se poduprete na
okvir vrata s jednom rukom.
Izvršite to s obje strane kako biste
zaključali mekani krov na stražnju stranu.
Nakon posljednjeg koraka, poklopac
prtljažnika opet se može otvoriti.
Pustite da vaša radionica ukloni
uzice.
Mekani krov možda se neće otvoriti
pomoću fiksne uzice.
Usmjerivač zraka

Sjedala, sustavi zaštite47
Vodoravno podešavanje
Polako povucite gredu naslona za
glavu prema naprijed. On se ukapča
u nekoliko položaja.
Za vraćanje u njegov krajnji stražnji
položaj, povucite do kraja naprijed i
pustite.
Nasloni za glavu na stražnjim
sjedalima
Podešavanje visine
Povucite naslon za glavu prema gore
i pustite da se zabravi. Za pomicanje prema dolje pritisnite zasun za
otpuštanje i pritisnite naslon za glavu
prema dolje.
Skidanje stražnjeg naslona za glavu
Npr. ako se koristi sigurnosni sustav
za djecu 3 64.
Pritisnite oba osigurača, naslon za
glavu povucite gore i uklonite.
Stavite naslon za glavu u mrežu i učvrstite ga s donje strane čičak
trakama na ploču poda prtljažnika.
Odgovarajuća mreža dostupna je u
servisnoj radionici.
Aktivni nasloni za glavu
U slučaju udara straga, prednji
dijelovi aktivnih naslona za glavu se
lagano naginju naprijed. Glava je
oslonjena tako da je smanjena
opasnost od ozljede zbog trzaja
vrata.
