sensor OPEL CASCADA 2014 Sürücü El Kitabı (in Turkish)

Aydınlatma117
Devre dışı bırakmak için, yukarıda
açıklanan aynı işlemi kullanın. Bu
işlev devre dışı bırakıldığında kontrol
lambası f yanıp sönmez.
Gündüz sürüş farları
Gündüz sürüş farı aracın gün ışığında fark edilebilirliğini arttırır.
Kontak açılınca bunlar otomatik
olarak yanar.
Araç otomatik far açma fonksiyonu ile
donatılmış ise, aydınlatma
koşullarına ve yağmur sensörü
sistemi tarafından verilen bilgilere
bağlı olarak, sistem gündüz sürüş farı
ve kısa/uzun huzmeli far arasında
otomatik olarak geçiş yapar. Farın
otomatik olarak açılması 3 114.
Sürüşe duyarlı ön farlar
(AFL) Sürüşe duyarlı ön farlar (AFL)
fonksiyonu sadece Bi-Xenon farlara
sahip modellerde mevcuttur. Far
aydınlatma mesafesi, ışık dağılımı veışık gücü araç dışındaki aydınlık
durumuna, hava şartlarına ve yol
şartlarına göre değişkenlik gösterir.
Aydınlatma ayar düğmesi AUTO
konumundayken tüm aydınlatma
fonksiyonları devrededir.
Pozisyon 9 aydınlatma anahtarı ile
aşağıdaki işlevler mevcuttur:
■ Dinamik viraj aydınlatması
■ Manevra lambası
■ Geri vites aydınlatma modu
■ Dinamik otomatik far seviye ayarlaması
"Playstreet" aydınlatma modu
Saatte yaklaşık 30 km'ye kadar olan
düşük hızlarda otomatik olarak
etkinleştirilir. Işık huzmesi yola doğru
8°lik bir açıyla çevrilir.
"Town" aydınlatma modu Saatte yaklaşık 40 ile 55 km
arasındaki hızlarda ve ışık sensörü tarafından sokak lambaları tespit
edildiğinde yanar. Aydınlatma
dağıtımı arttığında far aydınlatma
mesafesi azaltılır."Country" aydınlatma modu
Saatte 55 ile 115 km arasındaki
hızlarda otomatik olarak etkinleştirilir.
Işık huzmesi ve ışığın parlaklığı
aracın sol ve sağ tarafında farklı olur.
"Motorway" aydınlatma modu Saatte 115 km'nin üzerindek hızlardave nispeten daha düşük direksiyon
hareketleri tespit edildiğinde otomatik
olarak etkinleştirilir. Bir gecikmeden
sonra veya araç aniden hızlandığında
devreye girer. Işık huzmesi daha
uzun ve daha parlaktır.
Kötü hava koşullarında
aydınlatma modu
Yağmur sensörü yağmurun yağmaya
başladığını tespit ettiğinde veya
silecekler durmadan çalışmaya
başladığında, saate yaklaşık
70 km'ye kadar olan hızlarda otomatik olarak etkinleştirilir. Aracın görüş
alanının durumuna bağlı olarak far
aydınlatma mesafesi, ışık dağılımı ve
ışık kuvveti değişkenlik gösterir.

Aydınlatma123
İstenilen parlaklık derecesine
ulaşılana kadar ayar düğmesini A
çevirin.
Işık sensörlü araçlarda, parlaklık
sadece dış lambalar açık ise ve ışık
sensörü gece koşulları tespit ettiğinde
ayarlanabilir.
Dahili lambalar Araca binerken ve araçtan çıkarken
ön ve arka aydınlatma lambaları
otomatik olarak açılır ve kısa süre
sonra söner.
Not
Hava yastığının açıldığı bir kaza
durumunda araç içindeki ön
aydınlatma lambaları otomatik
olarak açılır.Ön aydınlatma lambası
İki pozisyonlu kumanda düğmesini
kullanın:
w=otomatik çalışma
fonksiyonu
kapatılabilir ve
açılabiliru işareti
olan kısma
basın=açıkv işareti olan
kısma basın=kapalı
Tavan lambası
İç aydınlatma ünitesi içinde bulunan
spot lamba farlar açıldığında yanar.
Ortam ışığı
Ortam ışığı, kapılardaki ve vites
kolunun çevresindeki dolaylı ışıkları
içerir.
Ortam ışığı ve gösterge panosu
aydınlatması A döner tekeri
kullanılarak kısılabilir 3 122.
Giriş aydınlatması 3 124 ve Araçtan
çıkış aydınlatması 3 124 ile de
etkinleştirilebilir.
Okuma lambaları
Aydınlatma lambalarında s ve t
düğmesi ile çalıştırılır.

Sürüş ve kullanım139
Motorun çalıştırılamama sebepleri
şunlar olabilir:
■ Debriyaj pedalına basılmaması (manuel şanzımanda)
■ Fren pedalına basılmaması ve vites
kolunun P veya N konumuna
getirilmemesi (otomatik şanzıman)
■ Zaman aşımı
Turbo motor ısınması
Motor çalıştırıldığında kullanılabilir
torku kısa bir süre için sınırlı olabilir,
bu durum özellikle soğuk motor için geçerlidir. Bu sınırlama yağlama
sisteminin motoru tamamen
koruyabilmesi için gereklidir.
Yakıt kesme Örneğin uzun rampa inerken araç
vitese takılı ve debriyaja basılmıyorsa
yakıt enjeksiyonu otomatik olarak
kesilir.Stop-start sistemi
Stop-start sistemi yakıt tasarrufu
sağlanmasına ve egzoz
salınımlarının azaltılmasına yardımcı
olur. Koşullar izin verirse, araç düşük
bir hızda ise veya durduğunda motoru
kapatır, örneğin trafik ışıklarında veya
trafik sıkışmasında. Debriyaja basılır
basılmaz motoru otomatik olarak
çalıştırır. Bir araç aküsü sensörü
sayesinde Autostop sadece araç
aküsünü yeniden marş etmek için
yeterli derecede şarjlı ise gerçekleşir.
Etkinleştirilmesi Stop-start sistemi motor marş
edildiğinde, araç kalktığında ve ileride bu bölümde verilen koşullar yerine
getirildiğinde kullanılabilir.Devre dışı bırakılması
Stop-start sistemini eco düğmesine
basarak elle devre dışı bırakın.
Düğmedeki LED'in sönmesi devre
dışı bırakıldığını gösterir.
Autostop
Araç bir düşük hızda ise veya
duruyorsa, bir Autostop
etkinleştirmek için:
■ debriyaj pedalına basın
■ vites kolunu boşa alın
■ debriyaj pedalını bırakın
Kontak açık kalır, fakat motor kapanır.

160Sürüş ve kullanım
Aşağıdaki durumlarda, önden
çarpışma alarmı öndeki bir aracı
algılayamayabilir veya performansı
sınırlıdır:
■ virajlı yollarda,
■ sisli, yağmurlu ve karlı havalarda, görüş mesafesi kısıtlı ise,
■ sensörün üstü kar, buz, sulu kar, çamur, pislik ile örtülü ise veya ön
cam hasarlı olduğunda.
Öndeki Mesafe Göstergesi
Öndeki Mesafe Göstergesi önde
hareket halinde olan araca olan
mesafeyi gösterir. Ön camdaki ön
kamera aracın yolundaki doğrudan
önde giden bir araca olan mesafeyi
tespit etmek için kullanılır. Hız 40 km/ saat üzerinde ise, etkindir.
Önde giden bir araç tespit edildiğinde,
mesafe bir Sürücü Bilgi Sistemi
sayfasında saniye olarak gösterilir
3 96. Araç Bilgileri Menüsü X
seçeneğini seçmek için dönüş sinyali
kolundaki MENU tuşuna basın ve
öndeki mesafe göstergesi sayfasını
seçmek için ayar çarkını çevirin.
Gösterilen en az mesafe
0,5 saniyedir.
Önde bir araç yoksa veya öndeki araç menzil dışında ise, iki çizgi gösterilir:
-.- s.
Park Asistanı
9 Uyarı
Fakat, park manevrası yapmak
tamamen sürücünün sorumluluğu
altındadır.
Park asistanı sistemini kullanırken ileriye veya geriye doğru sürüşte
daima çevreyi kontrol edin.
Arka park sensörleri
Arka park asistanı, aracın arkasında
bulunabilecek olası bir engel ile araç
arasındaki mesafeyi ölçerek park
etmeyi kolaylaştırır. Sürücüyü işitsel
sinyaller vererek uyarır ve
bilgilendirir.
Sistemde arka tampon üzerinde dört
ultrason sensör bulunur.

Sürüş ve kullanım161
Etkinleştirilmesi
Geri vites takılı olduğunda sistem
otomatik olarak çalışmaya hazırdır.
Park asistanı tuşundaki r LED
ışığının yanması sistemin çalışmak
için hazır konumda olduğunu gösterir.
Gösterge
Sistem, aracın arkasındaki potansiyel olarak tehlikeli engellere karşı sesli
sinyallerle sürücüyü uyarır. Aracın bu engele olan mesafesi azaldıkça
akustik sinyal sesi aralıkları da azalır.
Aradaki mesafe yaklaşık 30 cm'den
daha az kaldığı zaman sürekli bir
sinyal sesi duyulur.
Ayrıca engellere olan mesafe Sürücü
Bilgi Sisteminde (Driver Information
Center) de gösterilebilir.Devre dışı bırakılması
Araç geri vitesten çıkarıldığında
sistem otomatik olarak kapanır.
Park asistanı düğmesine r
basarak manuel olarak ayırmak da
mümkündür.
Her iki durumda da düğmedeki LED
söner ve Sürücü Bilgi Sisteminde
(Driver Information Center) bir mesaj
görünür.
Arıza
Sistemde bir arıza olduğunda veya
sistem karla kaplı sensörler gibi geçici
koşullardan dolayı çalışmadığında,
Sürücü Bilgi Sisteminde (Driver
Information Center) bir mesaj
görüntülenir.
Ön-arka park asistanı Ön-arka park asistanı aracın önündeve arkasında bulunan engellerle araç arasındaki mesafeyi ölçer. Sistem
işitsel sinyaller verir ve mesajlar
görüntüler.
Sistemde her bir arka ve ön tampon
üzerinde dört ultrason sensör
bulunur.
Ön ve arka denetleme alanları için
ses frekansları farklı olan iki akustik
uyarı sinyali kullanır.

Sürüş ve kullanım163
sinyaller duyulur. Aracın bu engele
olan mesafesi azaldıkça akustik
sinyal sesi aralıkları da azalır. Aradaki mesafe yaklaşık 30 cm'den daha az
kaldığı zaman sürekli bir sinyal sesi
duyulur.
Ayrıca engellere olan mesafe Sürücü
Bilgi Sisteminde (Driver Information
Center) de gösterilir.
Sürücü bilgi sistemindeki mesafe
göstergesi daha yüksek öncelikli araç mesajları tarafından engellenebilir.
Dönüş sinyali kolundaki SET/CLR
düğmesine basarak mesajı
onayladıktan sonra, mesafe
göstergesi yeniden görünür.
Devre dışı bırakılması
İleri doğru sürerken belirli bir hız
aşıldığında sistem otomatik olarak
kapanır.
r veya D park asistanı
düğmesine kısa süreliğine basarak
manuel olarak devreden çıkarmak da
mümkündür.
Sistem devre dışı bırakıldığında,
düğmedeki LED söner ve Sürücü bilgi
sisteminde Park Yardımcısı Kapalı
görünür.
Arıza
Sistemde bir arıza olduğunda veya
sistem karla kaplı sensörler gibi geçici koşullardan dolayı çalışmadığında,
Sürücü Bilgi Sisteminde (Driver
Information Center) bir mesaj
görüntülenir.Gelişmiş park desteği
Gelişmiş park desteği, Sürücü Bilgi
Sistemindeki talimatlarla ve akustik
sinyallerle sürücünün manevra
yapmasına yardımcı olur. Sürücünün
hızlanmayı, frenlemeyi, direksiyon
kullanımını ve vites değiştirmeyi
kontrol etmesi gerekir.
Sistem, ön ve arka tamponun her iki
tarafındaki iki ilave sensör ile birlikte
ön-arka park asistanının sensörlerini
de kullanır.

Sürüş ve kullanım167
Park asistanı sistemleri ile ilgili
temel bilgiler9 Uyarı
Belirli koşullar altında, eşyalar
veya giysiler üzerindeki çeşitli
yansıtıcı yüzeyler ve harici ses
kaynakları, sistemin engelleri
algılamamasına yol açabilir.
Tamponun alt kısmına hasar
verebilecek alçak engellere
özellikle dikkat edilmelidir.
Dikkat
Sistemin performansı üzeri
kapanmış konumdayken (örn. kar
ve benzeri sebeplerle) düşer.
Ağır yükler park asistanı
sisteminin performansını
düşürebilir.
Park alanında daha büyük araçlar
varsa (örn. arazi araçları, mini
vanlar, vanlar, karavanlar,
römorklar ve kamyonlar) özel
koşullar geçerlidir. Bu araçların üst
kısmındaki nesnelerin algılanması ve gösterilen mesafenin doğru
olması garanti edilemez.
Dar veya çok yumuşak nesneler
gibi çok küçük refleksiyon kesitine sahip nesneler sistem tarafındanalgılanmayabilir.
Park asistanı ve gelişmiş park
desteği park alanı dışındaki
nesneleri tespit etmez.
Not
Park asistanı sistemi fabrika
tarafından takılı olan çekme
tertibatını otomatik olarak algılar.
Konnektör takıldığında devre dışı
kalır.
Sensör, harici bir akustik veya
mekanik parazit sebebiyle mevcut
olmayan bir nesneyi (akustik parazit)
algılayabilir.
Gelişmiş park desteği sistemi paralel
park manevrası sonrasında park
alanındaki olası değişmelere karşı
tepki vermeyebilir.
Not
Üretimden sonra gelişmiş park
desteğinin bir kalibrasyona
gereksinimi vardır. Optimum bir park
kılavuzluğu için çok sayıda virajın
olduğu en az 10 km bir sürüş
mesafesine gerek vardır.
Yan kör nokta alarmı
Yan kör nokta alarm sistemi belirtilmiş bir "kör nokta" bölgesinde aracın sağ
veya sol tarafında bulunan nesneleri
tespit eder ve haber verir. İçteki ve
dıştaki aynalarda görünemeyen
nesneler algılandığı zaman sistem her bir dış aynada görsel olarak uyarı verirr.
Sistemin sensörleri araç tamponunun
sağ ve sol tarafında bulunur.

168Sürüş ve kullanım9Uyarı
Yan kör nokta alarmı sürücünün
görüşü yerine kullanılamaz.
Sistemin tespit edemediği
nesneler:
■ Yan kör nokta alanı dışında bulunan ve hızla yaklaşmakta
olan araçlar.
■ Yayalar, bisiklet sürücüleri veya hayvanlar.
Şerit değiştirmeden önce, daima
tüm aynalara bakın, omuz
üzerinden bakın ve dönüş sinyalini kullanın.
Araç ileriye doğru hareket ederken,
bir aracı geçerken veya araç
tarafından sollanırken, sistem yan kör
noktada bir araç tespit ettiğinde, ilgili
yan aynadaki kehribar renkli B uyarı
simgesi yanar. Sürücü dönüş sinyalini
etkinleştirdiğinde, şerit
değiştirilmemesi yönünde br uyarı
olarak kehribar rengi B uyarı simgesi
yanıp sönmeye başlar.
Yan kör nokta alarmı 10 km/saat ile
140 km/saat arasındaki hızlarda
etkindir. 140 km/saatten daha hızlı
sürüldüğünde sistem devre dışı kalır
ve bu durum her iki dış aynadaki B
uyarı sembollerinin yanması ile
gösterilir. Hızın tekrar azaltılması
uyarı sembollerini söndürecektir. Sonra kör bölgede bir araç tespitedilirse, uyarı sembolleri B normalde
olduğu gibi ilgili tarafta yanacaktır.
Araç çalıştırıldığında her iki dış ayna
göstergesi kısaca yanarak sistemin
çalıştığını gösterir.
Sistem bilgi ekranındaki Ayarlar
menüsü üzerinden etkinleştirilip
devre dışı bırakılabilir. Araç
ayarlarının kişiselleştirilmesi 3 105.
Sistemin devre dışı kalması Sürücü
Bilgi Sisteminde bir mesaj ile belirtilir.
Algılama bölgeleri Sistem sensörü aracın her iki
tarafındaki yaklaşık 3 metre bir
bölgeyi kapsar. Bu bölge her bir yan
aynadan başlar ve arkaya doğru
yaklaşık 3 metre bir mesafede uzanır. Bu bölgenin yerden yüksekliği yakl.
0,5 metre ile 2 metre arasındadır.
Araç römork çekiyorsa sistem devre
dışı kalır.
Yan kör nokta alarmı koruma rayları,
direkler, kaldırımlar, duvarlar ve
kirişler gibi sabit nesneleri gözardı
edecek şekilde tasarlanmıştır. Park
eden araçlar veya karşı yönden gelen
araçlar tespit edilmez.
Arıza
Normal koşullar altında bazen yanlış
alarmlar verilebilir ve bu durum yaş
koşullar altında daha da fazlalaşabilir.

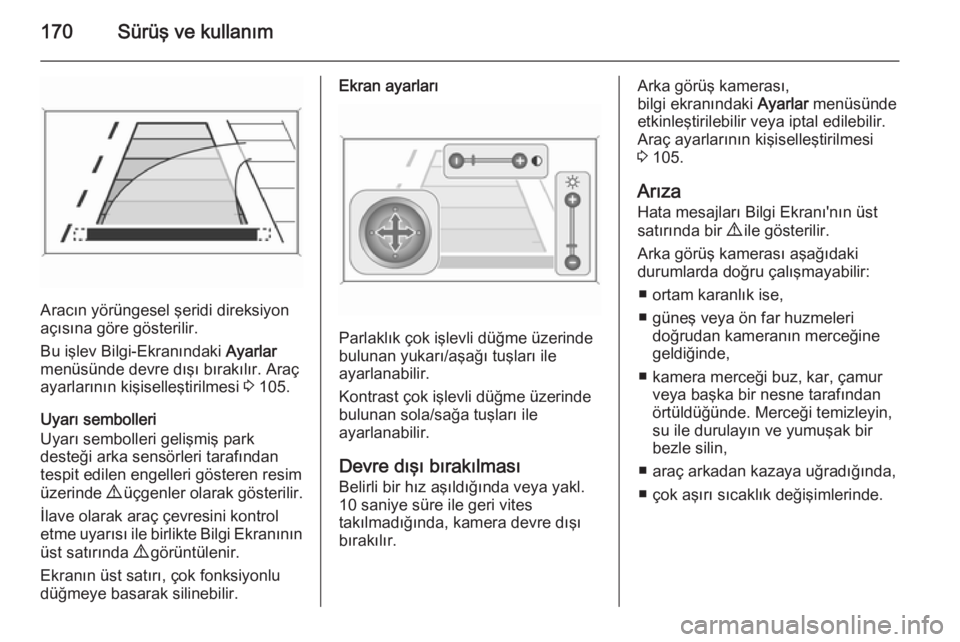

170Sürüş ve kullanım
Aracın yörüngesel şeridi direksiyon
açısına göre gösterilir.
Bu işlev Bilgi-Ekranındaki Ayarlar
menüsünde devre dışı bırakılır. Araç
ayarlarının kişiselleştirilmesi 3 105.
Uyarı sembolleri
Uyarı sembolleri gelişmiş park
desteği arka sensörleri tarafından
tespit edilen engelleri gösteren resim
üzerinde 9 üçgenler olarak gösterilir.
İlave olarak araç çevresini kontrol
etme uyarısı ile birlikte Bilgi Ekranının
üst satırında 9 görüntülenir.
Ekranın üst satırı, çok fonksiyonlu
düğmeye basarak silinebilir.
Ekran ayarları
Parlaklık çok işlevli düğme üzerinde
bulunan yukarı/aşağı tuşları ile
ayarlanabilir.
Kontrast çok işlevli düğme üzerinde
bulunan sola/sağa tuşları ile
ayarlanabilir.
Devre dışı bırakılması
Belirli bir hız aşıldığında veya yakl.
10 saniye süre ile geri vites
takılmadığında, kamera devre dışı
bırakılır.
Arka görüş kamerası,
bilgi ekranındaki Ayarlar menüsünde
etkinleştirilebilir veya iptal edilebilir.
Araç ayarlarının kişiselleştirilmesi 3 105.
Arıza
Hata mesajları Bilgi Ekranı'nın üst
satırında bir 9 ile gösterilir.
Arka görüş kamerası aşağıdaki
durumlarda doğru çalışmayabilir:
■ ortam karanlık ise,
■ güneş veya ön far huzmeleri doğrudan kameranın merceğinegeldiğinde,
■ kamera merceği buz, kar, çamur veya başka bir nesne tarafındanörtüldüğünde. Merceği temizleyin,
su ile durulayın ve yumuşak bir
bezle silin,
■ araç arkadan kazaya uğradığında,
■ çok aşırı sıcaklık değişimlerinde.

Araç bakımı201Motor bölmesi sigorta
kutusu
Sigorta kutusu motor bölümünde sol
ön taraftadır.
Kapağı ayırın ve durana kadar
yukarıya doğru katlayın. Kapağı dikey
olarak yukarıdan çıkartın.
No.Akım devresi1Motor kontrol modülü2Lambda sensörü3Yakıt enjeksiyonu, ateşleme
sistemi4Yakıt enjeksiyonu, ateşleme
sistemi5–6Ayna ısıtıcısı7Fan kontrolü8Lambda sensörü, motor
soğutma9Arka cam sensörü10Araç aküsü sensörü11Bagaj açma12Sürüşe duyarlı ön farlar,
otomatik ışık kontrolü13ABS Valfleri14–
