OPEL CASCADA 2014 Uputstvo za upotrebu (in Serbian)

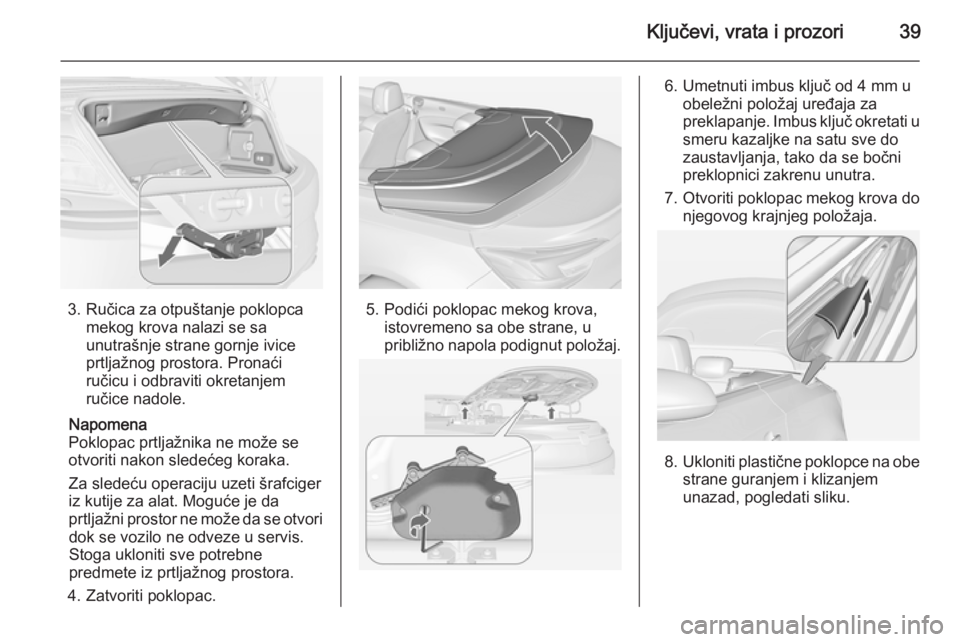

Ključevi, vrata i prozori39
3. Ručica za otpuštanje poklopcamekog krova nalazi se sa
unutrašnje strane gornje ivice
prtljažnog prostora. Pronaći
ručicu i odbraviti okretanjem
ručice nadole.
Napomena
Poklopac prtljažnika ne može se
otvoriti nakon sledećeg koraka.
Za sledeću operaciju uzeti šrafciger
iz kutije za alat. Moguće je da
prtljažni prostor ne može da se otvori dok se vozilo ne odveze u servis.Stoga ukloniti sve potrebne
predmete iz prtljažnog prostora.
4. Zatvoriti poklopac.5. Podići poklopac mekog krova, istovremeno sa obe strane, u
približno napola podignut položaj.
6. Umetnuti imbus ključ od 4 mm u obeležni položaj uređaja za
preklapanje. Imbus ključ okretati u
smeru kazaljke na satu sve do
zaustavljanja, tako da se bočni
preklopnici zakrenu unutra.
7. Otvoriti poklopac mekog krova do
njegovog krajnjeg položaja.
8. Ukloniti plastične poklopce na obe
strane guranjem i klizanjem
unazad, pogledati sliku.

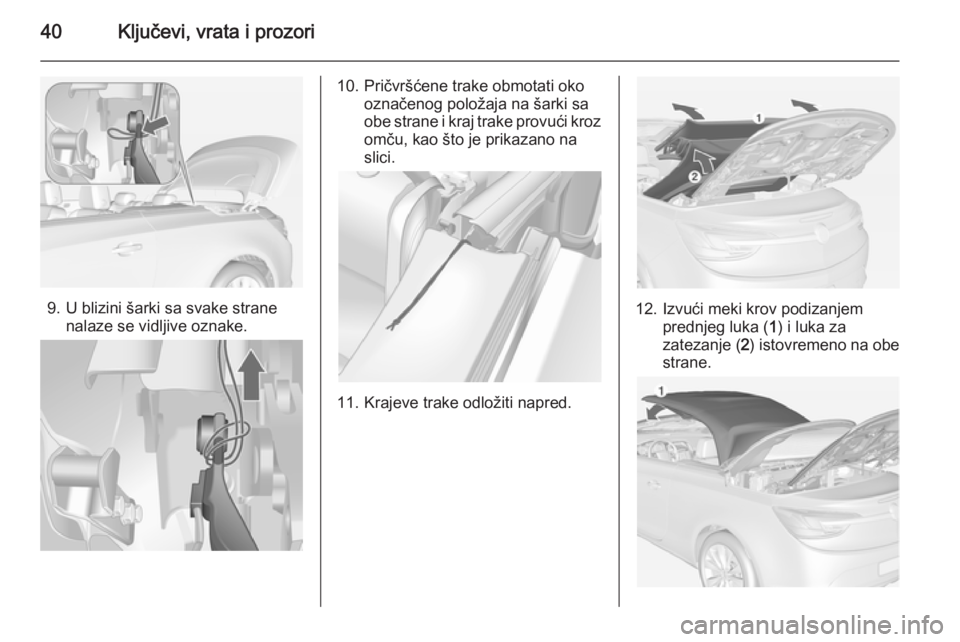

40Ključevi, vrata i prozori
9. U blizini šarki sa svake stranenalaze se vidljive oznake.
10. Pričvršćene trake obmotati oko označenog položaja na šarki sa
obe strane i kraj trake provući kroz
omču, kao što je prikazano na
slici.
11. Krajeve trake odložiti napred.
12. Izvući meki krov podizanjem prednjeg luka ( 1) i luka za
zatezanje ( 2) istovremeno na obe
strane.

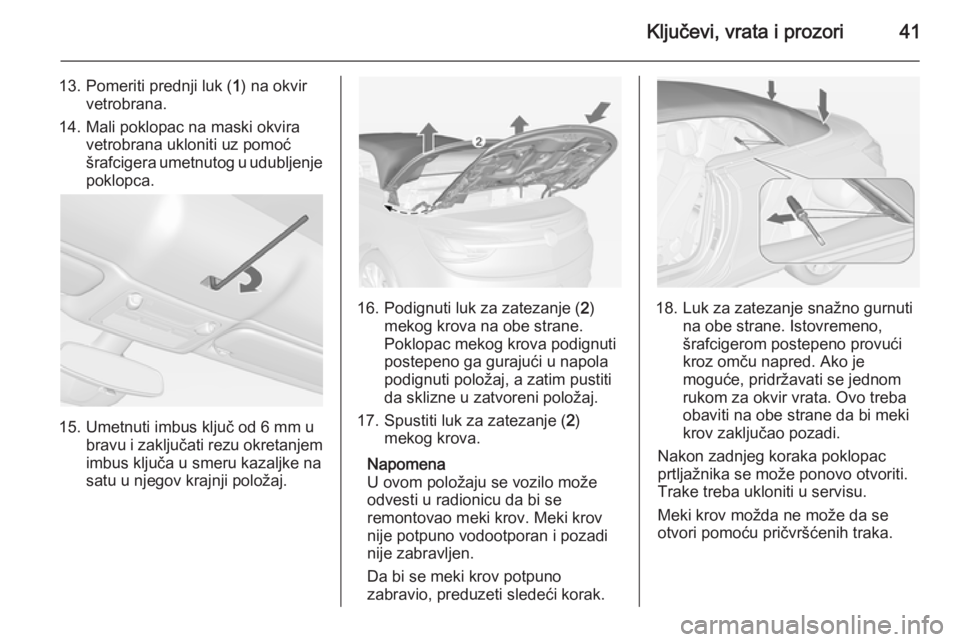

Ključevi, vrata i prozori41
13. Pomeriti prednji luk (1) na okvir
vetrobrana.
14. Mali poklopac na maski okvira vetrobrana ukloniti uz pomoć
šrafcigera umetnutog u udubljenje
poklopca.
15. Umetnuti imbus ključ od 6 mm u bravu i zaključati rezu okretanjemimbus ključa u smeru kazaljke na
satu u njegov krajnji položaj.
16. Podignuti luk za zatezanje ( 2)
mekog krova na obe strane.
Poklopac mekog krova podignuti
postepeno ga gurajući u napola
podignuti položaj, a zatim pustiti
da sklizne u zatvoreni položaj.
17. Spustiti luk za zatezanje ( 2)
mekog krova.
Napomena
U ovom položaju se vozilo može odvesti u radionicu da bi se
remontovao meki krov. Meki krov
nije potpuno vodootporan i pozadi
nije zabravljen.
Da bi se meki krov potpuno
zabravio, preduzeti sledeći korak.18. Luk za zatezanje snažno gurnuti na obe strane. Istovremeno,
šrafcigerom postepeno provući
kroz omču napred. Ako je
moguće, pridržavati se jednom
rukom za okvir vrata. Ovo treba
obaviti na obe strane da bi meki
krov zaključao pozadi.
Nakon zadnjeg koraka poklopac
prtljažnika se može ponovo otvoriti.
Trake treba ukloniti u servisu.
Meki krov možda ne može da se
otvori pomoću pričvršćenih traka.

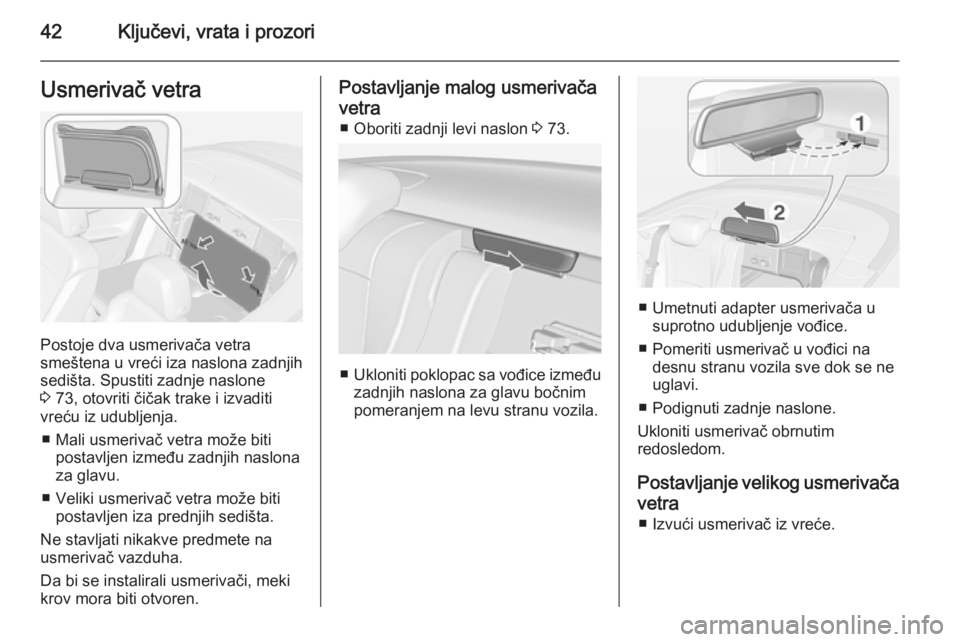

42Ključevi, vrata i prozoriUsmerivač vetra
Postoje dva usmerivača vetra
smeštena u vreći iza naslona zadnjih
sedišta. Spustiti zadnje naslone
3 73, otovriti čičak trake i izvaditi
vreću iz udubljenja.
■ Mali usmerivač vetra može biti postavljen između zadnjih naslona
za glavu.
■ Veliki usmerivač vetra može biti postavljen iza prednjih sedišta.
Ne stavljati nikakve predmete na
usmerivač vazduha.
Da bi se instalirali usmerivači, meki krov mora biti otvoren.
Postavljanje malog usmerivača
vetra ■ Oboriti zadnji levi naslon 3 73.
■ Ukloniti poklopac sa vođice između
zadnjih naslona za glavu bočnim
pomeranjem na levu stranu vozila.
■ Umetnuti adapter usmerivača u suprotno udubljenje vođice.
■ Pomeriti usmerivač u vođici na desnu stranu vozila sve dok se ne
uglavi.
■ Podignuti zadnje naslone.
Ukloniti usmerivač obrnutim
redosledom.
Postavljanje velikog usmerivača vetra ■ Izvući usmerivač iz vreće.

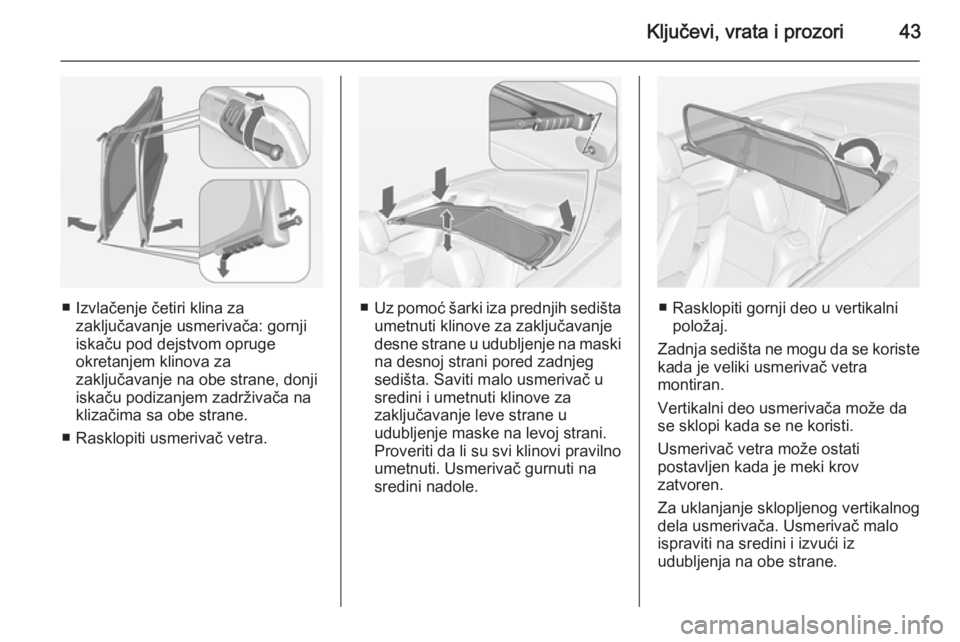

Ključevi, vrata i prozori43
■ Izvlačenje četiri klina zazaključavanje usmerivača: gornji
iskaču pod dejstvom opruge
okretanjem klinova za
zaključavanje na obe strane, donji
iskaču podizanjem zadrživača na
klizačima sa obe strane.
■ Rasklopiti usmerivač vetra.■ Uz pomoć šarki iza prednjih sedišta
umetnuti klinove za zaključavanje
desne strane u udubljenje na maski
na desnoj strani pored zadnjeg
sedišta. Saviti malo usmerivač u
sredini i umetnuti klinove za
zaključavanje leve strane u
udubljenje maske na levoj strani.
Proveriti da li su svi klinovi pravilno
umetnuti. Usmerivač gurnuti na
sredini nadole.■ Rasklopiti gornji deo u vertikalni položaj.
Zadnja sedišta ne mogu da se koriste
kada je veliki usmerivač vetra
montiran.
Vertikalni deo usmerivača može da
se sklopi kada se ne koristi.
Usmerivač vetra može ostati
postavljen kada je meki krov
zatvoren.
Za uklanjanje sklopljenog vertikalnog
dela usmerivača. Usmerivač malo
ispraviti na sredini i izvući iz
udubljenja na obe strane.

44Ključevi, vrata i prozori

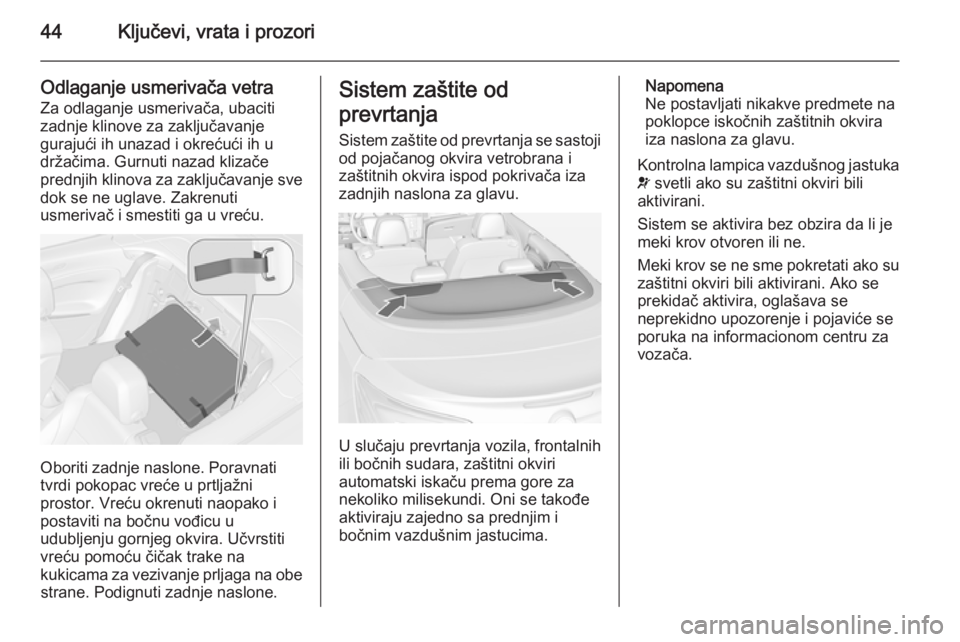

Odlaganje usmerivača vetra
Za odlaganje usmerivača, ubaciti
zadnje klinove za zaključavanje
gurajući ih unazad i okrećući ih u
držačima. Gurnuti nazad klizače
prednjih klinova za zaključavanje sve
dok se ne uglave. Zakrenuti
usmerivač i smestiti ga u vreću.
Oboriti zadnje naslone. Poravnati
tvrdi pokopac vreće u prtljažni
prostor. Vreću okrenuti naopako i postaviti na bočnu vođicu u
udubljenju gornjeg okvira. Učvrstiti
vreću pomoću čičak trake na
kukicama za vezivanje prljaga na obe strane. Podignuti zadnje naslone.
Sistem zaštite od
prevrtanja
Sistem zaštite od prevrtanja se sastoji
od pojačanog okvira vetrobrana i
zaštitnih okvira ispod pokrivača iza zadnjih naslona za glavu.
U slučaju prevrtanja vozila, frontalnih
ili bočnih sudara, zaštitni okviri
automatski iskaču prema gore za nekoliko milisekundi. Oni se takođe
aktiviraju zajedno sa prednjim i
bočnim vazdušnim jastucima.
Napomena
Ne postavljati nikakve predmete na
poklopce iskočnih zaštitnih okvira
iza naslona za glavu.
Kontrolna lampica vazdušnog jastuka v svetli ako su zaštitni okviri bili
aktivirani.
Sistem se aktivira bez obzira da li je
meki krov otvoren ili ne.
Meki krov se ne sme pokretati ako su
zaštitni okviri bili aktivirani. Ako se
prekidač aktivira, oglašava se
neprekidno upozorenje i pojaviće se
poruka na informacionom centru za vozača.

Sedišta, sistemi zaštite45Sedišta, sistemi
zaštiteNasloni za glavu .......................... 45
Prednja sedišta ............................ 47
Sigurnosni pojasevi .....................54
Sistem vazdušnog jastuka ...........57
Sistem zaštite za decu .................64Nasloni za glavu
Položaj9 Upozorenje
Voziti samo sa pravilno
podešenim naslonima za glavu.
Gornja ivica naslona za glavu trebalo
bi da je u visini gornjeg dela glave.
Ako to nije moguće za previsoku
osobu, naslon za glavu treba podesiti
u najviši položaj a za nisku osobu u
najniži položaj.
Podešavanje
Nasloni za glavu na prednjim
sedištima
Podešavanje po visini
Pritisnuti dugme za otpuštanje,
podesiti visinu, zabraviti.

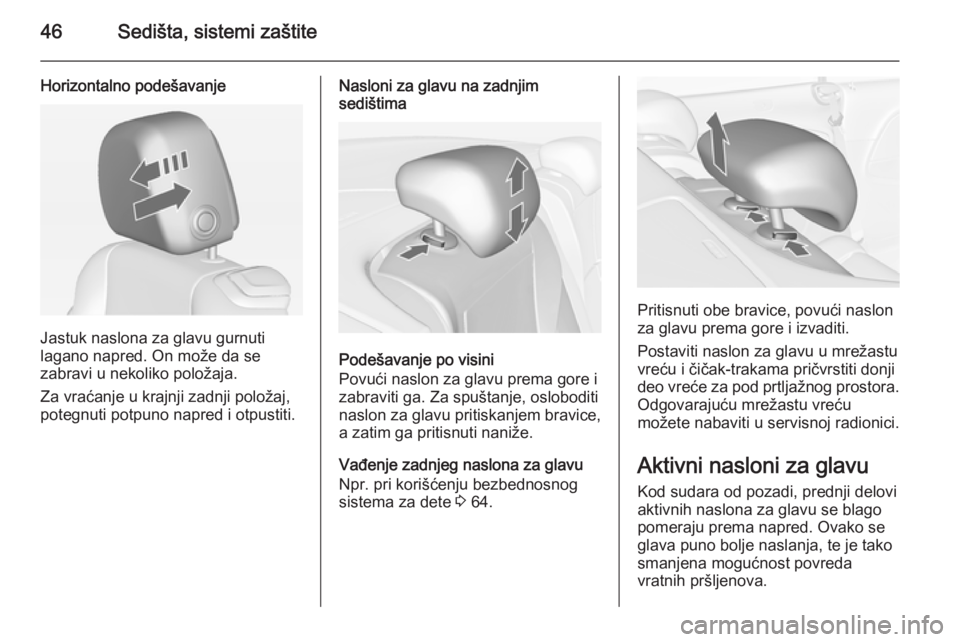

46Sedišta, sistemi zaštite
Horizontalno podešavanje
Jastuk naslona za glavu gurnuti
lagano napred. On može da se
zabravi u nekoliko položaja.
Za vraćanje u krajnji zadnji položaj,
potegnuti potpuno napred i otpustiti.
Nasloni za glavu na zadnjim
sedištima
Podešavanje po visini
Povući naslon za glavu prema gore i
zabraviti ga. Za spuštanje, osloboditi
naslon za glavu pritiskanjem bravice,
a zatim ga pritisnuti naniže.
Vađenje zadnjeg naslona za glavu
Npr. pri korišćenju bezbednosnog
sistema za dete 3 64.
Pritisnuti obe bravice, povući naslon
za glavu prema gore i izvaditi.
Postaviti naslon za glavu u mrežastu vreću i čičak-trakama pričvrstiti donji
deo vreće za pod prtljažnog prostora. Odgovarajuću mrežastu vreću
možete nabaviti u servisnoj radionici.
Aktivni nasloni za glavu
Kod sudara od pozadi, prednji delovi
aktivnih naslona za glavu se blago
pomeraju prema napred. Ovako se
glava puno bolje naslanja, te je tako
smanjena mogućnost povreda
vratnih pršljenova.

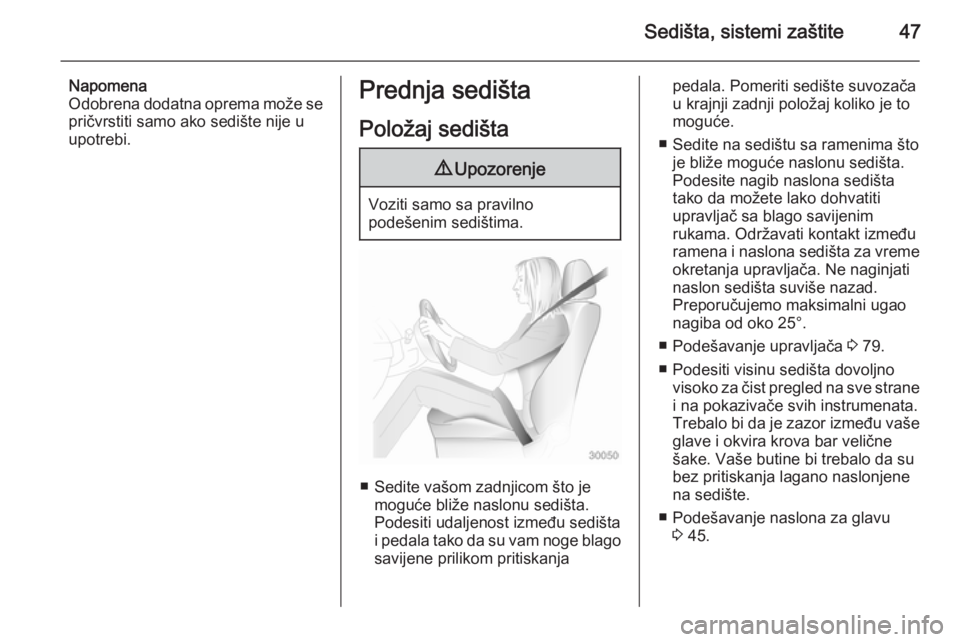

Sedišta, sistemi zaštite47
Napomena
Odobrena dodatna oprema može se
pričvrstiti samo ako sedište nije u
upotrebi.Prednja sedišta
Položaj sedišta9 Upozorenje
Voziti samo sa pravilno
podešenim sedištima.
■ Sedite vašom zadnjicom što je moguće bliže naslonu sedišta.
Podesiti udaljenost između sedišta
i pedala tako da su vam noge blago
savijene prilikom pritiskanja
pedala. Pomeriti sedište suvozača
u krajnji zadnji položaj koliko je to
moguće.
■ Sedite na sedištu sa ramenima što je bliže moguće naslonu sedišta.
Podesite nagib naslona sedišta
tako da možete lako dohvatiti
upravljač sa blago savijenim
rukama. Održavati kontakt između
ramena i naslona sedišta za vreme okretanja upravljača. Ne naginjati
naslon sedišta suviše nazad.
Preporučujemo maksimalni ugao
nagiba od oko 25°.
■ Podešavanje upravljača 3 79.
■ Podesiti visinu sedišta dovoljno visoko za čist pregled na sve strane
i na pokazivače svih instrumenata.
Trebalo bi da je zazor između vaše glave i okvira krova bar velične
šake. Vaše butine bi trebalo da su
bez pritiskanja lagano naslonjene
na sedište.
■ Podešavanje naslona za glavu 3 45.

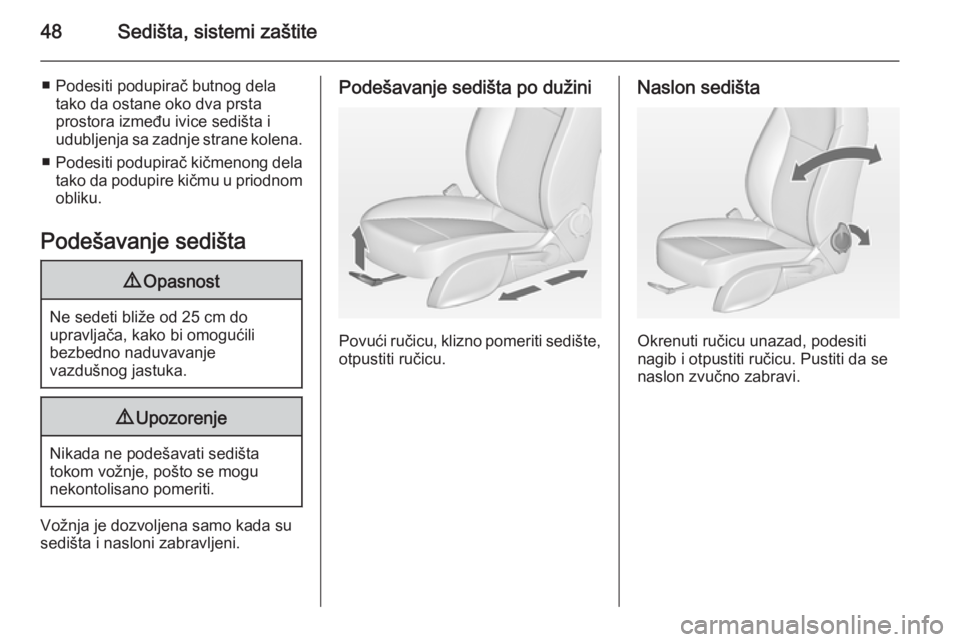

48Sedišta, sistemi zaštite
■ Podesiti podupirač butnog delatako da ostane oko dva prsta
prostora između ivice sedišta i
udubljenja sa zadnje strane kolena.
■ Podesiti podupirač kičmenong dela
tako da podupire kičmu u priodnom
obliku.
Podešavanje sedišta9 Opasnost
Ne sedeti bliže od 25 cm do
upravljača, kako bi omogućili
bezbedno naduvavanje
vazdušnog jastuka.
9 Upozorenje
Nikada ne podešavati sedišta
tokom vožnje, pošto se mogu
nekontolisano pomeriti.
Vožnja je dozvoljena samo kada su
sedišta i nasloni zabravljeni.
Podešavanje sedišta po dužini
Povući ručicu, klizno pomeriti sedište, otpustiti ručicu.
Naslon sedišta
Okrenuti ručicu unazad, podesiti
nagib i otpustiti ručicu. Pustiti da se
naslon zvučno zabravi.
