Automašīnas kopšana219

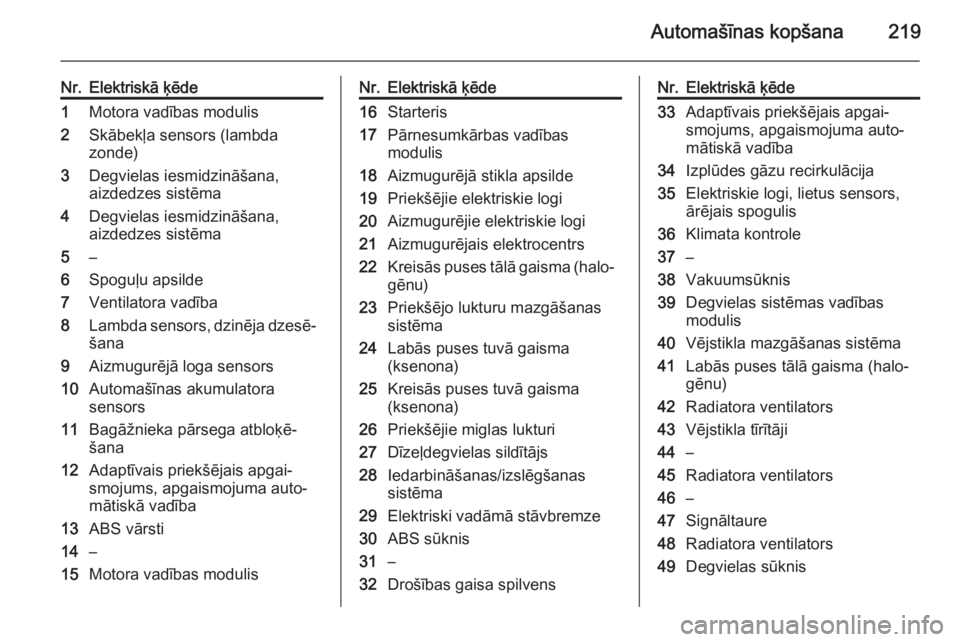

Nr.Elektriskā ķēde1Motora vadības modulis2Skābekļa sensors (lambda
zonde)3Degvielas iesmidzināšana,
aizdedzes sistēma4Degvielas iesmidzināšana,
aizdedzes sistēma5–6Spoguļu apsilde7Ventilatora vadība8Lambda sensors, dzinēja dzesē‐ šana9Aizmugurējā loga sensors10Automašīnas akumulatora
sensors11Bagāžnieka pārsega atbloķē‐
šana12Adaptīvais priekšējais apgai‐
smojums, apgaismojuma auto‐
mātiskā vadība13ABS vārsti14–15Motora vadības modulisNr.Elektriskā ķēde16Starteris17Pārnesumkārbas vadības
modulis18Aizmugurējā stikla apsilde19Priekšējie elektriskie logi20Aizmugurējie elektriskie logi21Aizmugurējais elektrocentrs22Kreisās puses tālā gaisma (halo‐ gēnu)23Priekšējo lukturu mazgāšanas
sistēma24Labās puses tuvā gaisma
(ksenona)25Kreisās puses tuvā gaisma
(ksenona)26Priekšējie miglas lukturi27Dīzeļdegvielas sildītājs28Iedarbināšanas/izslēgšanas
sistēma29Elektriski vadāmā stāvbremze30ABS sūknis31–32Drošības gaisa spilvensNr.Elektriskā ķēde33Adaptīvais priekšējais apgai‐
smojums, apgaismojuma auto‐
mātiskā vadība34Izplūdes gāzu recirkulācija35Elektriskie logi, lietus sensors,
ārējais spogulis36Klimata kontrole37–38Vakuumsūknis39Degvielas sistēmas vadības
modulis40Vējstikla mazgāšanas sistēma41Labās puses tālā gaisma (halo‐
gēnu)42Radiatora ventilators43Vējstikla tīrītāji44–45Radiatora ventilators46–47Signāltaure48Radiatora ventilators49Degvielas sūknis

220Automašīnas kopšana
Nr.Elektriskā ķēde50Priekšējo lukturu līmeņošana,
adaptīvais priekšējais apgai‐
smojums51–52Papildu sildītājs, dīzeļmotors53Pārnesumkārbas vadības
modulis, motora vadības
modulis54Vakuumsūknis, instrumentu
paneļa bloks, apsildes sistēmas
ventilācija, gaisa kondicionē‐
šanas sistēma
Pēc bojāto drošinātāju nomaiņas
aizveriet drošinātāju bloka vāku un
piespiediet to, līdz tas nofiksējas.
Ja drošinātāju bloks nav kārtīgi
aizvērts, var gadīties darbības
traucējumi.

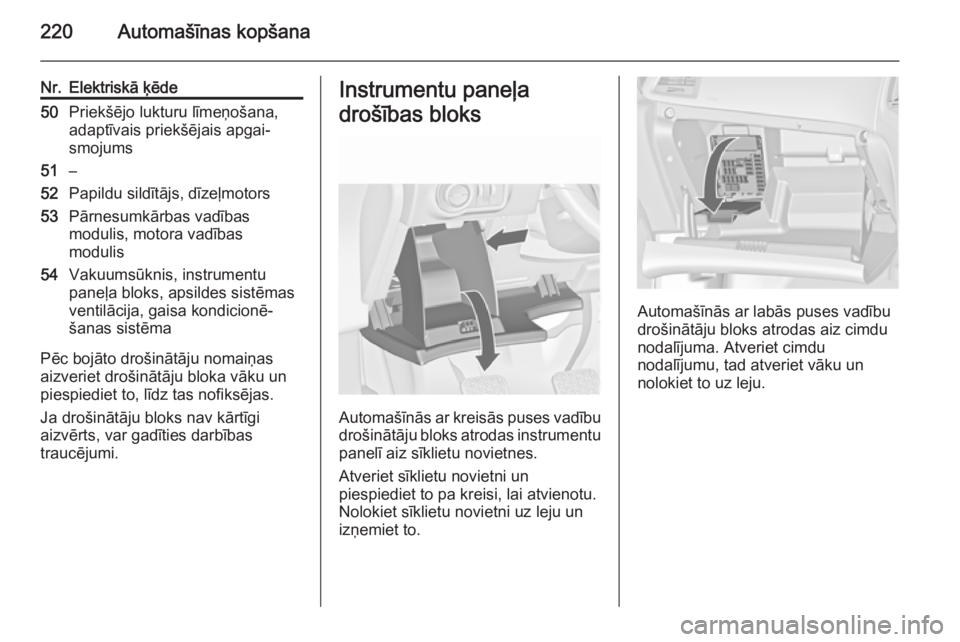

Instrumentu paneļa
drošības bloks
Automašīnās ar kreisās puses vadību
drošinātāju bloks atrodas instrumentu
panelī aiz sīklietu novietnes.
Atveriet sīklietu novietni un
piespiediet to pa kreisi, lai atvienotu.
Nolokiet sīklietu novietni uz leju un
izņemiet to.
Automašīnās ar labās puses vadību
drošinātāju bloks atrodas aiz cimdu
nodalījuma. Atveriet cimdu
nodalījumu, tad atveriet vāku un
nolokiet to uz leju.

Automašīnas kopšana221
Nr.Elektriskā ķēde1Displeji2Virsbūves vadības bloks, ārējie
lukturi3Virsbūves vadības bloks, ārējie
lukturi4Informācijas un izklaides
sistēma5Informācijas un izklaides
sistēma, instrumenti6Elektriskā kontaktligzda, ciga‐
rešu piesmēķētājs7Elektriskā kontaktligzdaNr.Elektriskā ķēde8Virsbūves vadības modulis, krei‐ sais tuvās gaismas lukturis9Virsbūves vadības modulis,
labais tuvās gaismas lukturis10Virsbūves vadības modulis,
durvju slēdzenes11Salona ventilators12Elektriski vadāmais vadītāja
sēdeklis13Elektriski vadāms pasažiera
sēdeklis14Diagnostikas iekārtu pieslēg‐
vieta15Drošības gaisa spilvens16Bagāžas nodalījuma vāka relejs17Gaisa kondicionēšanas sistēma18Tehniskās apkopes diagnostika19Virsbūves vadības modulis,
bremžu lukturi, gabarītlukturi,
salona apgaismojums20–21Instrumentu panelis22Aizdedzes sistēmaNr.Elektriskā ķēde23Virsbūves elektronisko sistēmu
vadības modulis24Virsbūves elektronisko sistēmu
vadības modulis25–26Papildu elektriskā kontaktligzda
bagāžas nodalījumā
Bagāžas nodalījuma
drošinātāju bloks
Drošinātāju bloks atrodas aiz vāka bagāžas nodalījuma kreisajā pusē.

222Automašīnas kopšana

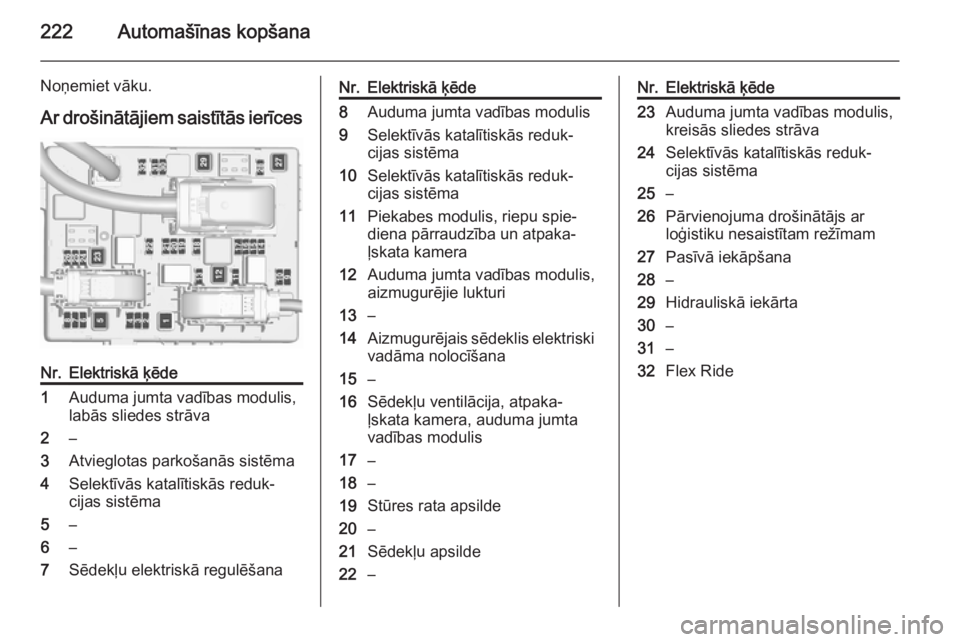

Noņemiet vāku.
Ar drošinātājiem saistītās ierīcesNr.Elektriskā ķēde1Auduma jumta vadības modulis,
labās sliedes strāva2–3Atvieglotas parkošanās sistēma4Selektīvās katalītiskās reduk‐
cijas sistēma5–6–7Sēdekļu elektriskā regulēšanaNr.Elektriskā ķēde8Auduma jumta vadības modulis9Selektīvās katalītiskās reduk‐
cijas sistēma10Selektīvās katalītiskās reduk‐
cijas sistēma11Piekabes modulis, riepu spie‐
diena pārraudzība un atpaka‐
ļskata kamera12Auduma jumta vadības modulis,
aizmugurējie lukturi13–14Aizmugurējais sēdeklis elektriski
vadāma nolocīšana15–16Sēdekļu ventilācija, atpaka‐
ļskata kamera, auduma jumta
vadības modulis17–18–19Stūres rata apsilde20–21Sēdekļu apsilde22–Nr.Elektriskā ķēde23Auduma jumta vadības modulis,
kreisās sliedes strāva24Selektīvās katalītiskās reduk‐
cijas sistēma25–26Pārvienojuma drošinātājs ar
loģistiku nesaistītam režīmam27Pasīvā iekāpšana28–29Hidrauliskā iekārta30–31–32Flex Ride

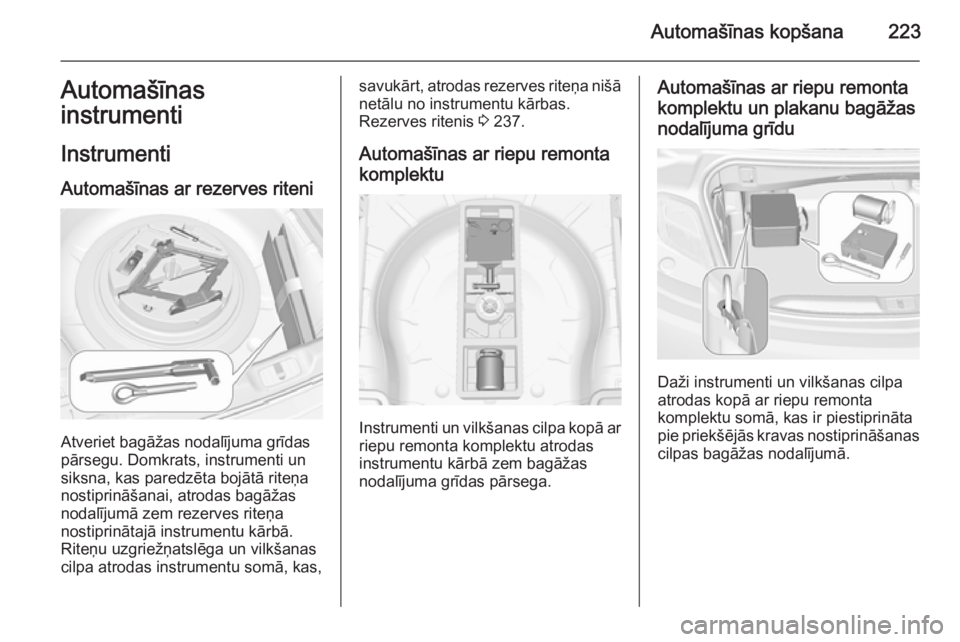

Automašīnas kopšana223Automašīnas
instrumenti
Instrumenti Automašīnas ar rezerves riteni
Atveriet bagāžas nodalījuma grīdas
pārsegu. Domkrats, instrumenti un
siksna, kas paredzēta bojātā riteņa
nostiprināšanai, atrodas bagāžas
nodalījumā zem rezerves riteņa
nostiprinātajā instrumentu kārbā.
Riteņu uzgriežņatslēga un vilkšanas
cilpa atrodas instrumentu somā, kas,
savukārt, atrodas rezerves riteņa nišā
netālu no instrumentu kārbas.
Rezerves ritenis 3 237.
Automašīnas ar riepu remonta
komplektu
Instrumenti un vilkšanas cilpa kopā ar riepu remonta komplektu atrodas
instrumentu kārbā zem bagāžas
nodalījuma grīdas pārsega.
Automašīnas ar riepu remonta
komplektu un plakanu bagāžas
nodalījuma grīdu
Daži instrumenti un vilkšanas cilpa
atrodas kopā ar riepu remonta
komplektu somā, kas ir piestiprināta
pie priekšējās kravas nostiprināšanas cilpas bagāžas nodalījumā.

224Automašīnas kopšanaRiteņi un riepasRiteņi
Automašīnām ar dīzeļdzinējiem
nedrīkst uzstādīt tērauda diskus; ir
atļauts uzstādīt tikai īpašus, šai
automašīnai apstiprinātus
vieglmetālu sakausējuma riteņus.
Riepu stāvoklis, riteņu stāvoklis Braucot pāri ceļa apmalēm, brauciet
lēni un pēc iespējas taisnākā leņķī.
Braukšana pāri asām šķautnēm var
novest pie riepu un riteņu
bojājumiem. Novietojot automašīnu
stāvēšanai, nepiespiediet riepas pie
ietves apmales.
Regulāri pārbaudiet, vai riteņi nav
bojāti. Bojājumu vai neparasta riepu
nodiluma gadījumos meklējiet
palīdzību autoservisā.
Ziemas riepas
Ziemas riepas uzlabo braukšanas
drošību, kad temperatūra ir zemāka
par 7 °C, tāpēc tās jāuzstāda uz
visiem riteņiem.Visu izmēru riepas ir atļauts izmantot kā ziemas riepas 3 262.
Kā ziemas riepas izmantojiet tikai
riepas, kuru izmēri ir 225/55 R17.
Automašīnām ar dīzeļdzinējiem
nedrīkst uzstādīt tērauda diskus; ir
atļauts uzstādīt tikai īpašus,
automašīnai apstiprinātus
vieglmetālu sakausējuma riteņus.
Saskaņā ar konkrētās valsts
satiksmes noteikumiem piestipriniet
vadītājam redzamā vietā uzlīmi ar
ātruma ierobežojumu.
Riepu apzīmējumiPiemēram, 235/55 R 17 99 V235=Riepas platums (mm)55=Šķērsgriezuma proporcija
(riepas augstuma attiecība
pret platumu), %R=Riepas konstrukcija: RadiālaRF=Tips: RunFlat17=Riteņa diametrs (collās)99=Kravnesības indekss,
piemēram, 99 atbilst 775 kgV=Ātruma indeksa burtsĀtruma indeksa burts:Q=līdz 160 km/hS=līdz 180 km/hT=līdz 190 km/hH=līdz 210 km/hV=līdz 240 km/hW=līdz 270 km/h
Riepas ar norādītu griešanās
virzienu
Riepas ar norādītu griešanās virzienu jāuzstāda tā, lai to griešanās virziens
sakristu ar automašīnas kustības
virzienu. Griešanās virziens ir
norādīts ar simbolu (piemēram, ar bultiņu) uz riepas sānmalas.
Gaisa spiediens riepās
Pārbaudiet gaisa spiedienu aukstām
riepām vismaz reizi 14 dienu laikā, kā
arī pirms katra tālāka brauciena.
Neaizmirstiet pārbaudīt rezerves
riteņa riepu. Tas attiecas arī uz
automašīnām, kas aprīkotas ar riepu
gaisa spiediena kontroles sistēmu.
Noskrūvējiet ventiļa vāciņu.

Automašīnas kopšana225

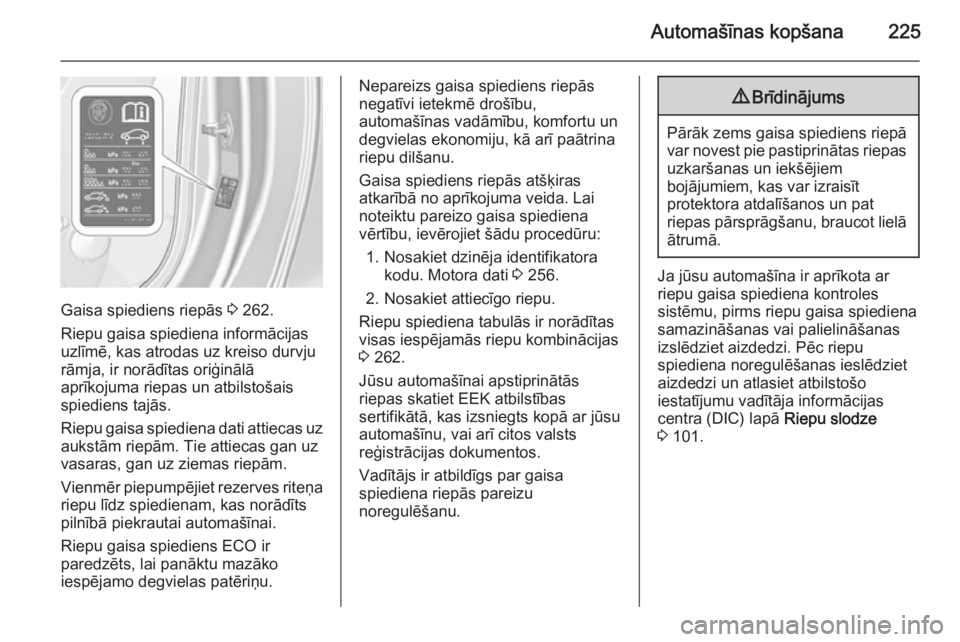

Gaisa spiediens riepās 3 262.
Riepu gaisa spiediena informācijas
uzlīmē, kas atrodas uz kreiso durvju rāmja, ir norādītas oriģinālā
aprīkojuma riepas un atbilstošais
spiediens tajās.
Riepu gaisa spiediena dati attiecas uz aukstām riepām. Tie attiecas gan uz
vasaras, gan uz ziemas riepām.
Vienmēr piepumpējiet rezerves riteņa
riepu līdz spiedienam, kas norādīts
pilnībā piekrautai automašīnai.
Riepu gaisa spiediens ECO ir
paredzēts, lai panāktu mazāko
iespējamo degvielas patēriņu.
Nepareizs gaisa spiediens riepās negatīvi ietekmē drošību,
automašīnas vadāmību, komfortu un
degvielas ekonomiju, kā arī paātrina
riepu dilšanu.
Gaisa spiediens riepās atšķiras
atkarībā no aprīkojuma veida. Lai
noteiktu pareizo gaisa spiediena
vērtību, ievērojiet šādu procedūru:
1. Nosakiet dzinēja identifikatora kodu. Motora dati 3 256.
2. Nosakiet attiecīgo riepu.
Riepu spiediena tabulās ir norādītas
visas iespējamās riepu kombinācijas
3 262.
Jūsu automašīnai apstiprinātās
riepas skatiet EEK atbilstības
sertifikātā, kas izsniegts kopā ar jūsu
automašīnu, vai arī citos valsts
reģistrācijas dokumentos.
Vadītājs ir atbildīgs par gaisa
spiediena riepās pareizu
noregulēšanu.9 Brīdinājums
Pārāk zems gaisa spiediens riepā
var novest pie pastiprinātas riepas uzkaršanas un iekšējiem
bojājumiem, kas var izraisīt
protektora atdalīšanos un pat
riepas pārsprāgšanu, braucot lielā ātrumā.
Ja jūsu automašīna ir aprīkota arriepu gaisa spiediena kontroles
sistēmu, pirms riepu gaisa spiediena
samazināšanas vai palielināšanas
izslēdziet aizdedzi. Pēc riepu
spiediena noregulēšanas ieslēdziet
aizdedzi un atlasiet atbilstošo
iestatījumu vadītāja informācijas
centra (DIC) lapā Riepu slodze
3 101.

226Automašīnas kopšanaRiepu gaisa spiediena
kontroles sistēma
Kad automašīnas ātrums pārsniedz
noteiktu robežvērtību, riepu gaisa spiediena kontroles sistēma (TPMS)
ik pēc minūtes pārbauda gaisa
spiedienu visās četrās riepās.Uzmanību
Riepu gaisa spiediena kontroles
sistēma tikai brīdina par zema
spiediena apstākļiem un neaizstāj regulāru riepu apkopi, kas jāveic
vadītājam.
Visiem riteņiem jābūt aprīkotiem ar
spiediena sensoriem un riepām
piepumpētām līdz norādītajam
spiedienam.
Piezīme
Valstīs, kurās riepu gaisa spiediena kontroles sistēmas lietošana
paredzēta likumā, lietojot ar
spiediena sensoriem neaprīkotus
riteņus, automašīnas tipa
apstiprinājums nav spēkā.
Pašreizējo gaisa spiedienu riepās var
skatīt vadītāja informācijas centra
(DIC) izvēlnē Vehicle Information
Menu (Automašīnas informācijas
izvēlne) .
Izvēlni var atlasīt, izmantojot pogas,
kas atrodas uz pagrieziena rādītāju
sviras.
Nospiediet taustiņu MENU, lai atlasītu
Vehicle Information Menu
(Automašīnas informācijas izvēlne)
X .
Pagrieziet regulēšanas ripu, lai
atlasītu riepu gaisa spiediena
kontroles sistēmu.
Sistēmas statuss un ar spiedienu saistītie brīdinājumi tiek rādīti vadītāja informācijas centra displejā ziņojuma
veidā, un mirgo attiecīgās riepas
attēls.

Automašīnas kopšana227

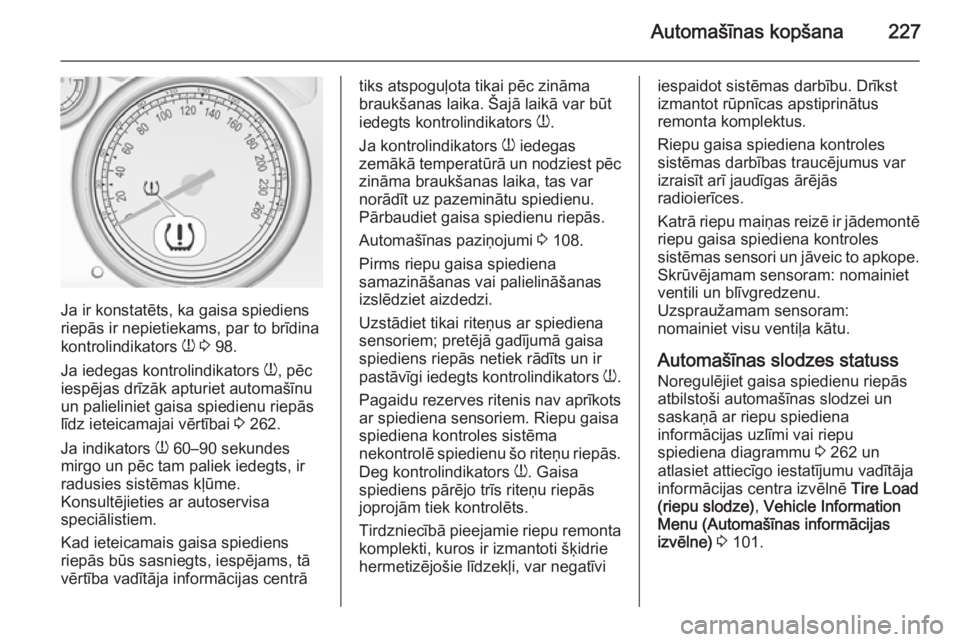

Ja ir konstatēts, ka gaisa spiediens
riepās ir nepietiekams, par to brīdina
kontrolindikators w 3 98.
Ja iedegas kontrolindikators w, pēc
iespējas drīzāk apturiet automašīnu un palieliniet gaisa spiedienu riepās
līdz ieteicamajai vērtībai 3 262.
Ja indikators w 60–90 sekundes
mirgo un pēc tam paliek iedegts, ir
radusies sistēmas kļūme.
Konsultējieties ar autoservisa
speciālistiem.
Kad ieteicamais gaisa spiediens
riepās būs sasniegts, iespējams, tā
vērtība vadītāja informācijas centrā
tiks atspoguļota tikai pēc zināma
braukšanas laika. Šajā laikā var būt
iedegts kontrolindikators w.
Ja kontrolindikators w iedegas
zemākā temperatūrā un nodziest pēc zināma braukšanas laika, tas var
norādīt uz pazeminātu spiedienu.
Pārbaudiet gaisa spiedienu riepās.
Automašīnas paziņojumi 3 108.
Pirms riepu gaisa spiediena
samazināšanas vai palielināšanas
izslēdziet aizdedzi.
Uzstādiet tikai riteņus ar spiediena
sensoriem; pretējā gadījumā gaisa
spiediens riepās netiek rādīts un ir
pastāvīgi iedegts kontrolindikators w.
Pagaidu rezerves ritenis nav aprīkots
ar spiediena sensoriem. Riepu gaisa spiediena kontroles sistēma
nekontrolē spiedienu šo riteņu riepās.
Deg kontrolindikators w. Gaisa
spiediens pārējo trīs riteņu riepās joprojām tiek kontrolēts.
Tirdzniecībā pieejamie riepu remonta komplekti, kuros ir izmantoti šķidrie
hermetizējošie līdzekļi, var negatīviiespaidot sistēmas darbību. Drīkst
izmantot rūpnīcas apstiprinātus
remonta komplektus.
Riepu gaisa spiediena kontroles
sistēmas darbības traucējumus var
izraisīt arī jaudīgas ārējās
radioierīces.
Katrā riepu maiņas reizē ir jādemontē
riepu gaisa spiediena kontroles
sistēmas sensori un jāveic to apkope.
Skrūvējamam sensoram: nomainiet
ventili un blīvgredzenu.
Uzspraužamam sensoram:
nomainiet visu ventiļa kātu.
Automašīnas slodzes statuss
Noregulējiet gaisa spiedienu riepās
atbilstoši automašīnas slodzei un
saskaņā ar riepu spiediena
informācijas uzlīmi vai riepu
spiediena diagrammu 3 262 un
atlasiet attiecīgo iestatījumu vadītāja informācijas centra izvēlnē Tire Load
(riepu slodze) , Vehicle Information
Menu (Automašīnas informācijas
izvēlne) 3 101.

228Automašīnas kopšana
Atlasiet:■ Light (Apgaismojums)
komfortablam spiedienam, ne
vairāk kā 3 cilvēkiem
■ Eco spiedienam, ne vairāk kā
3 cilvēkiem
■ Max (Maks.) maksimālai slodzei
TPMS sensoru saskaņošanas
process
Katram TPMS sensoram ir unikāls
identifikācijas kods. Pēc riepu
rotācijas vai visa riteņu komplekta
nomaiņas, kā arī tad, ja ir nomainīts
viens vai vairāki TPMS sensori,
identifikācijas kods ir jāsaskaņo ar
jauno riepas/riteņa pozīciju. TPMS sensoru saskaņošana ir jāveic arī pēc rezerves riepas nomaiņas pret
parasto riepu, kurā ir TPMS sensors.
Darbības kļūmes kontrolindikators un
brīdinājuma ziņojums vai kods
nodzisīs nākamajā aizdedzes ciklā.
Sensori tiek saskaņoti ar riepu/riteņu pozīcijām, izmantojot TPMS
atkārtotas apgūšanas instrumentu,
šādā secībā: priekšējā kreisā riepa,
priekšējā labā riepa, aizmugurējā
labā riepa, aizmugurējā kreisā riepa.
Iedegas pašlaik aktīvajai pozīcijai
atbilstošais pagrieziena rādītājs, līdz
sensors ir saskaņots.
Sazinieties ar autoservisu, lai veiktu
tehnisko apkopi vai iegādātos
atkārtotas apgūšanas instrumentu.
Pirmā riteņa/riepas pozīcijas
saskaņošanai nepieciešamas
2 minūtes, un visu četru riteņu/riepu
pozīcijas saskaņošanai
nepieciešamas 5 minūtes. Ja
saskaņošana aizņem vairāk laika, tā
tiek pārtraukta un ir jāsāk no sākuma.TPMS sensoru saskaņošanu veic
šādi:
1. Ieslēdziet stāvbremzi; automašīnām ar automātisko
pārnesumkārbu pārslēdziet
selektora sviru pozīcijā P.
2. Ieslēdziet aizdedzi.
3. Izmantojiet pagrieziena rādītāju sviras taustiņu MENU, lai vadītāja
informācijas centrā atlasītu
Vehicle Information Menu
(Automašīnas informācijas
izvēlne) .
4. Pagrieziet regulēšanas ritenīti, lai ritinātu līdz riepu spiediena
izvēlnei.
5. Nospiediet taustiņu SET/CLR, lai
sāktu sensoru saskaņošanu. Tiek
parādīts ziņojums, kurā tiek
pieprasīts apstiprināt šo procesu.
6. Vēlreiz nospiediet taustiņu SET/CLR , lai apstiprinātu atlasi.
Divreiz atskan signāltaures
signāls, lai apstiprinātu, ka
uztvērējs darbojas atkārtotas
apgūšanas režīmā.
7. Sāciet ar priekšējo kreiso riepu.
