OPEL CASCADA 2015.5 Instruktionsbok

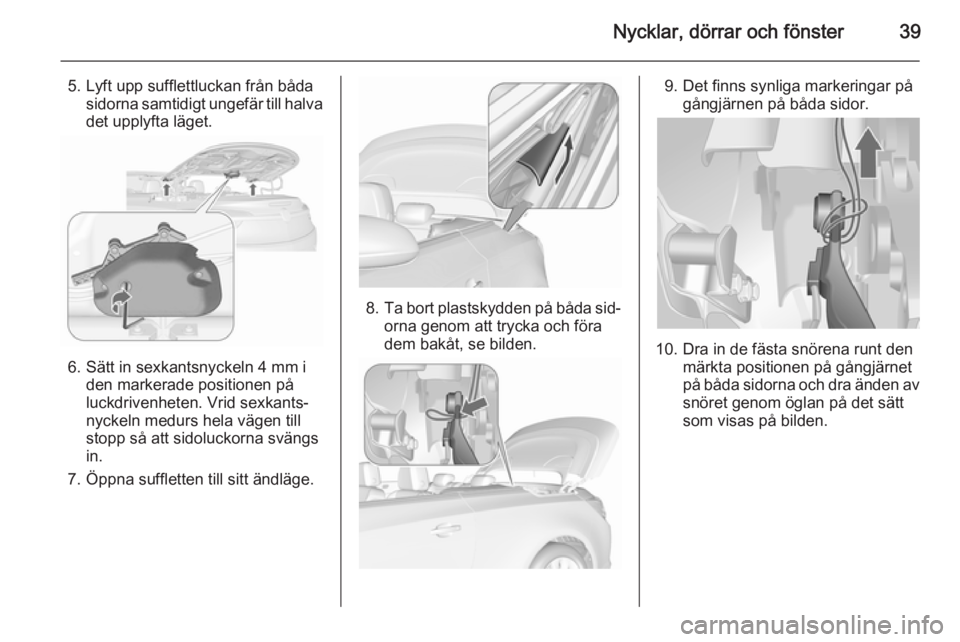

Nycklar, dörrar och fönster39
5. Lyft upp sufflettluckan från bådasidorna samtidigt ungefär till halva
det upplyfta läget.
6. Sätt in sexkantsnyckeln 4 mm i den markerade positionen på
luckdrivenheten. Vrid sexkants‐
nyckeln medurs hela vägen till
stopp så att sidoluckorna svängs
in.
7. Öppna suffletten till sitt ändläge.
8. Ta bort plastskydden på båda sid‐
orna genom att trycka och föra
dem bakåt, se bilden.
9. Det finns synliga markeringar på gångjärnen på båda sidor.
10. Dra in de fästa snörena runt den märkta positionen på gångjärnet
på båda sidorna och dra änden av
snöret genom öglan på det sätt
som visas på bilden.

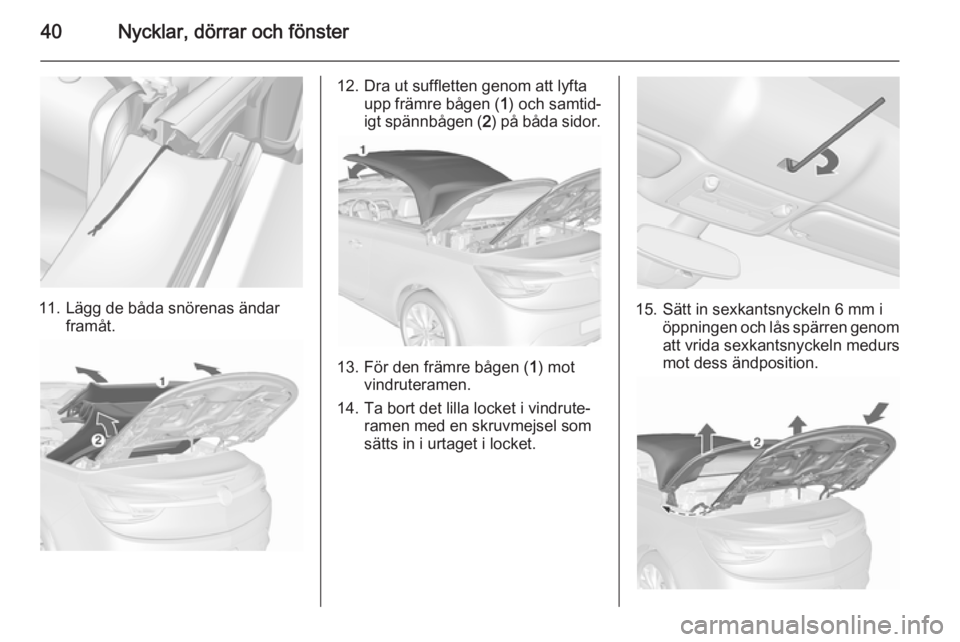

40Nycklar, dörrar och fönster
11. Lägg de båda snörenas ändarframåt.
12. Dra ut suffletten genom att lyftaupp främre bågen ( 1) och samtid‐
igt spännbågen ( 2) på båda sidor.
13. För den främre bågen ( 1) mot
vindruteramen.
14. Ta bort det lilla locket i vindrute‐ ramen med en skruvmejsel som
sätts in i urtaget i locket.
15. Sätt in sexkantsnyckeln 6 mm i öppningen och lås spärren genom
att vrida sexkantsnyckeln medurs
mot dess ändposition.

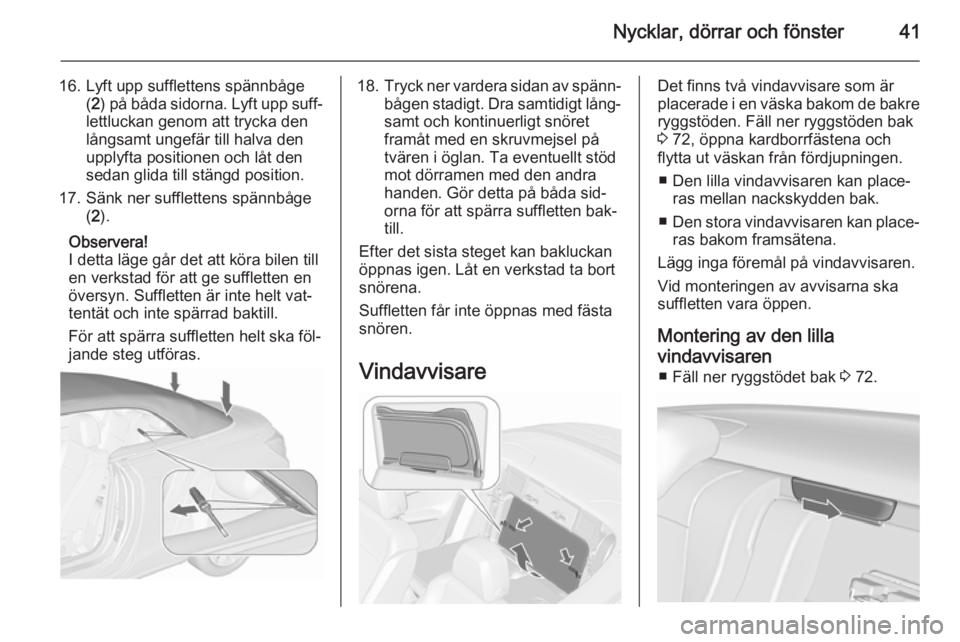

Nycklar, dörrar och fönster41
16. Lyft upp sufflettens spännbåge(2 ) på båda sidorna. Lyft upp suff‐
lettluckan genom att trycka den
långsamt ungefär till halva den
upplyfta positionen och låt den
sedan glida till stängd position.
17. Sänk ner sufflettens spännbåge (2 ).
Observera!
I detta läge går det att köra bilen till
en verkstad för att ge suffletten en
översyn. Suffletten är inte helt vat‐
tentät och inte spärrad baktill.
För att spärra suffletten helt ska föl‐
jande steg utföras.18. Tryck ner vardera sidan av spänn‐
bågen stadigt. Dra samtidigt lång‐ samt och kontinuerligt snöret
framåt med en skruvmejsel på
tvären i öglan. Ta eventuellt stöd
mot dörramen med den andra
handen. Gör detta på båda sid‐
orna för att spärra suffletten bak‐
till.
Efter det sista steget kan bakluckan
öppnas igen. Låt en verkstad ta bort
snörena.
Suffletten får inte öppnas med fästa
snören.
VindavvisareDet finns två vindavvisare som är
placerade i en väska bakom de bakre
ryggstöden. Fäll ner ryggstöden bak
3 72, öppna kardborrfästena och
flytta ut väskan från fördjupningen.
■ Den lilla vindavvisaren kan place‐ ras mellan nackskydden bak.
■ Den stora vindavvisaren kan place‐
ras bakom framsätena.
Lägg inga föremål på vindavvisaren.
Vid monteringen av avvisarna ska
suffletten vara öppen.
Montering av den lillavindavvisaren ■ Fäll ner ryggstödet bak 3 72.

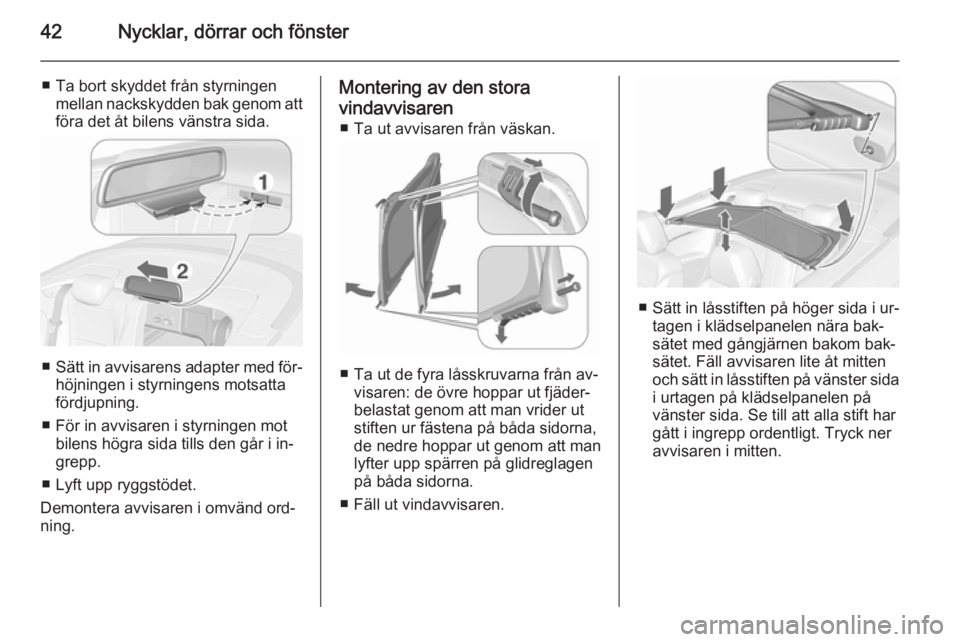

42Nycklar, dörrar och fönster
■ Ta bort skyddet från styrningenmellan nackskydden bak genom attföra det åt bilens vänstra sida.
■ Sätt in avvisarens adapter med för‐
höjningen i styrningens motsatta
fördjupning.
■ För in avvisaren i styrningen mot bilens högra sida tills den går i in‐
grepp.
■ Lyft upp ryggstödet.
Demontera avvisaren i omvänd ord‐
ning.
Montering av den stora
vindavvisaren ■ Ta ut avvisaren från väskan.
■ Ta ut de fyra låsskruvarna från av‐ visaren: de övre hoppar ut fjäder‐
belastat genom att man vrider ut
stiften ur fästena på båda sidorna,
de nedre hoppar ut genom att man
lyfter upp spärren på glidreglagen
på båda sidorna.
■ Fäll ut vindavvisaren.
■ Sätt in låsstiften på höger sida i ur‐ tagen i klädselpanelen nära bak‐
sätet med gångjärnen bakom bak‐
sätet. Fäll avvisaren lite åt mitten
och sätt in låsstiften på vänster sida i urtagen på klädselpanelen på
vänster sida. Se till att alla stift har
gått i ingrepp ordentligt. Tryck ner
avvisaren i mitten.

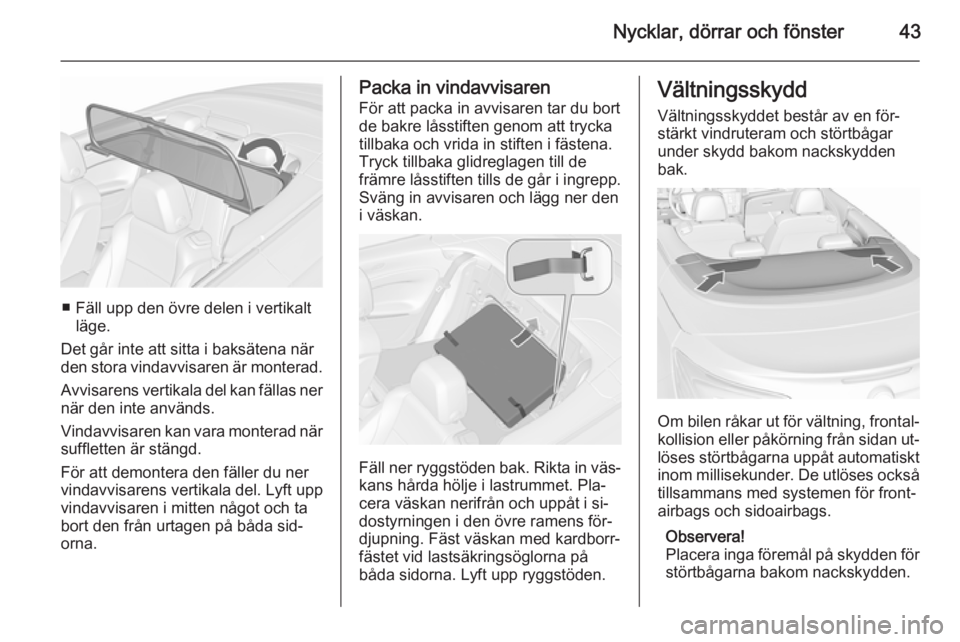

Nycklar, dörrar och fönster43
■ Fäll upp den övre delen i vertikaltläge.
Det går inte att sitta i baksätena när
den stora vindavvisaren är monterad.
Avvisarens vertikala del kan fällas ner
när den inte används.
Vindavvisaren kan vara monterad när
suffletten är stängd.
För att demontera den fäller du ner
vindavvisarens vertikala del. Lyft upp
vindavvisaren i mitten något och ta
bort den från urtagen på båda sid‐
orna.
Packa in vindavvisaren
För att packa in avvisaren tar du bort
de bakre låsstiften genom att trycka
tillbaka och vrida in stiften i fästena.
Tryck tillbaka glidreglagen till de
främre låsstiften tills de går i ingrepp.
Sväng in avvisaren och lägg ner den
i väskan.
Fäll ner ryggstöden bak. Rikta in väs‐
kans hårda hölje i lastrummet. Pla‐
cera väskan nerifrån och uppåt i si‐
dostyrningen i den övre ramens för‐
djupning. Fäst väskan med kardborr‐
fästet vid lastsäkringsöglorna på
båda sidorna. Lyft upp ryggstöden.
Vältningsskydd
Vältningsskyddet består av en för‐
stärkt vindruteram och störtbågar
under skydd bakom nackskydden
bak.
Om bilen råkar ut för vältning, frontal‐ kollision eller påkörning från sidan ut‐ löses störtbågarna uppåt automatiskt
inom millisekunder. De utlöses också tillsammans med systemen för front‐
airbags och sidoairbags.
Observera!
Placera inga föremål på skydden för
störtbågarna bakom nackskydden.

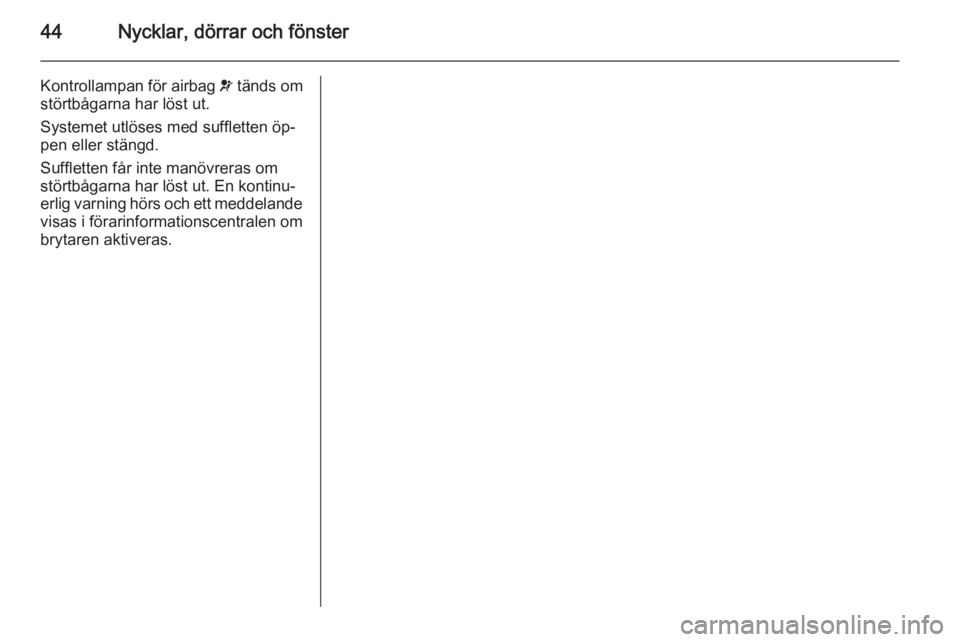

44Nycklar, dörrar och fönster
Kontrollampan för airbag v tänds om
störtbågarna har löst ut.
Systemet utlöses med suffletten öp‐
pen eller stängd.
Suffletten får inte manövreras om
störtbågarna har löst ut. En kontinu‐
erlig varning hörs och ett meddelande
visas i förarinformationscentralen om brytaren aktiveras.

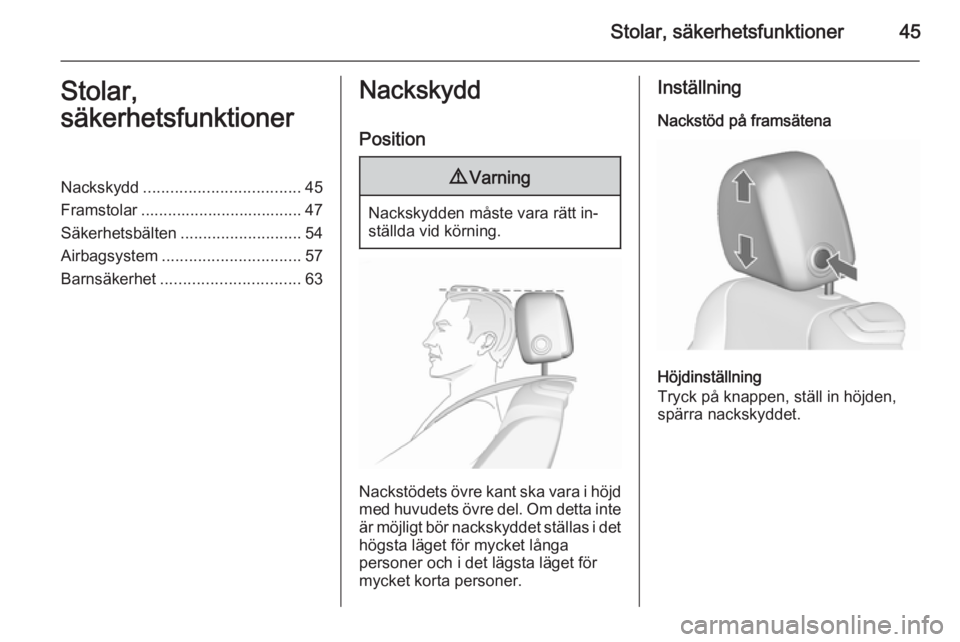

Stolar, säkerhetsfunktioner45Stolar,
säkerhetsfunktionerNackskydd ................................... 45
Framstolar .................................... 47
Säkerhetsbälten ........................... 54
Airbagsystem ............................... 57
Barnsäkerhet ............................... 63Nackskydd
Position9 Varning
Nackskydden måste vara rätt in‐
ställda vid körning.
Nackstödets övre kant ska vara i höjd
med huvudets övre del. Om detta inte är möjligt bör nackskyddet ställas i det
högsta läget för mycket långa
personer och i det lägsta läget för
mycket korta personer.
Inställning
Nackstöd på framsätena
Höjdinställning
Tryck på knappen, ställ in höjden,
spärra nackskyddet.

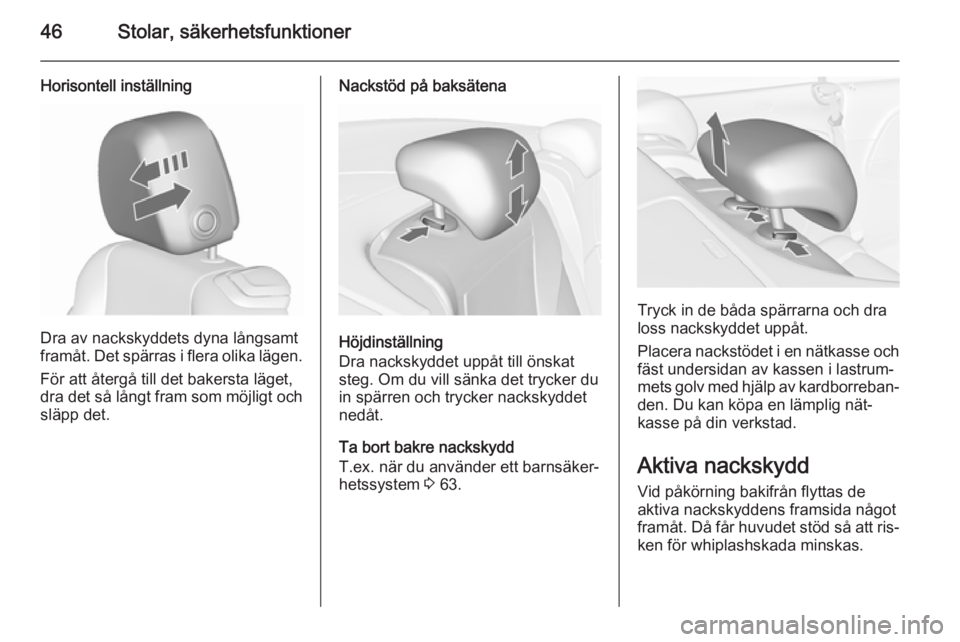

46Stolar, säkerhetsfunktioner
Horisontell inställning
Dra av nackskyddets dyna långsamt
framåt. Det spärras i flera olika lägen.
För att återgå till det bakersta läget,
dra det så långt fram som möjligt och
släpp det.
Nackstöd på baksätena
Höjdinställning
Dra nackskyddet uppåt till önskat
steg. Om du vill sänka det trycker du in spärren och trycker nackskyddet
nedåt.
Ta bort bakre nackskydd
T.ex. när du använder ett barnsäker‐ hetssystem 3 63.
Tryck in de båda spärrarna och dra
loss nackskyddet uppåt.
Placera nackstödet i en nätkasse och fäst undersidan av kassen i lastrum‐
mets golv med hjälp av kardborreban‐
den. Du kan köpa en lämplig nät‐
kasse på din verkstad.
Aktiva nackskydd
Vid påkörning bakifrån flyttas de
aktiva nackskyddens framsida något
framåt. Då får huvudet stöd så att ris‐ ken för whiplashskada minskas.

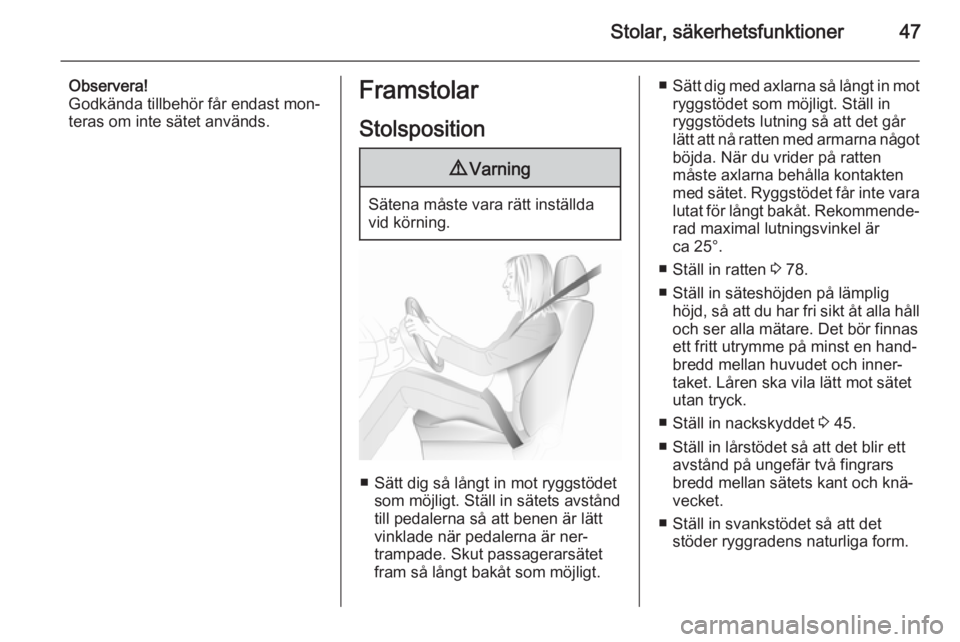

Stolar, säkerhetsfunktioner47
Observera!
Godkända tillbehör får endast mon‐
teras om inte sätet används.Framstolar
Stolsposition9 Varning
Sätena måste vara rätt inställda
vid körning.
■ Sätt dig så långt in mot ryggstödet som möjligt. Ställ in sätets avstånd
till pedalerna så att benen är lätt
vinklade när pedalerna är ner‐
trampade. Skut passagerarsätet fram så långt bakåt som möjligt.
■ Sätt dig med axlarna så långt in mot
ryggstödet som möjligt. Ställ in
ryggstödets lutning så att det går lätt att nå ratten med armarna något böjda. När du vrider på ratten
måste axlarna behålla kontakten
med sätet. Ryggstödet får inte vara
lutat för långt bakåt. Rekommende‐
rad maximal lutningsvinkel är
ca 25°.
■ Ställ in ratten 3 78.
■ Ställ in säteshöjden på lämplig höjd, så att du har fri sikt åt alla hålloch ser alla mätare. Det bör finnas
ett fritt utrymme på minst en hand‐
bredd mellan huvudet och inner‐
taket. Låren ska vila lätt mot sätet
utan tryck.
■ Ställ in nackskyddet 3 45.
■ Ställ in lårstödet så att det blir ett avstånd på ungefär två fingrars
bredd mellan sätets kant och knä‐
vecket.
■ Ställ in svankstödet så att det stöder ryggradens naturliga form.

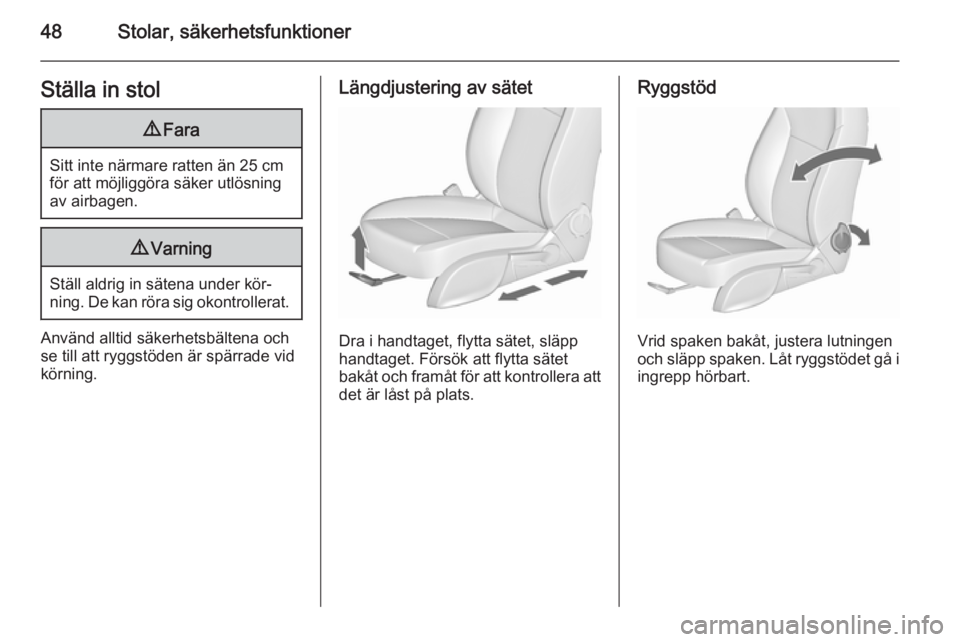

48Stolar, säkerhetsfunktionerStälla in stol9Fara
Sitt inte närmare ratten än 25 cm
för att möjliggöra säker utlösning
av airbagen.
9 Varning
Ställ aldrig in sätena under kör‐
ning. De kan röra sig okontrollerat.
Använd alltid säkerhetsbältena och
se till att ryggstöden är spärrade vid
körning.
Längdjustering av sätet
Dra i handtaget, flytta sätet, släpp
handtaget. Försök att flytta sätet
bakåt och framåt för att kontrollera att
det är låst på plats.
Ryggstöd
Vrid spaken bakåt, justera lutningen
och släpp spaken. Låt ryggstödet gå i
ingrepp hörbart.
