OPEL CASCADA 2015.5 Manual de utilizare (in Romanian)

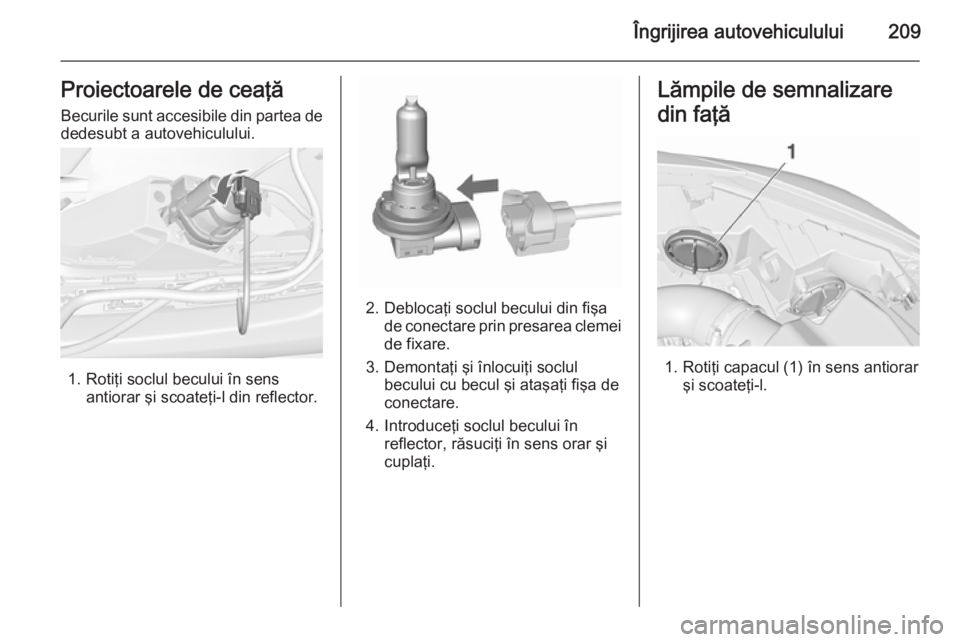

Îngrijirea autovehiculului209Proiectoarele de ceaţă
Becurile sunt accesibile din partea de dedesubt a autovehiculului.
1. Rotiţi soclul becului în sens antiorar şi scoateţi-l din reflector.
2. Deblocaţi soclul becului din fişade conectare prin presarea clemei
de fixare.
3. Demontaţi şi înlocuiţi soclul becului cu becul şi ataşaţi fişa de
conectare.
4. Introduceţi soclul becului în reflector, răsuciţi în sens orar şi
cuplaţi.
Lămpile de semnalizare
din faţă
1. Rotiţi capacul (1) în sens antiorar şi scoateţi-l.

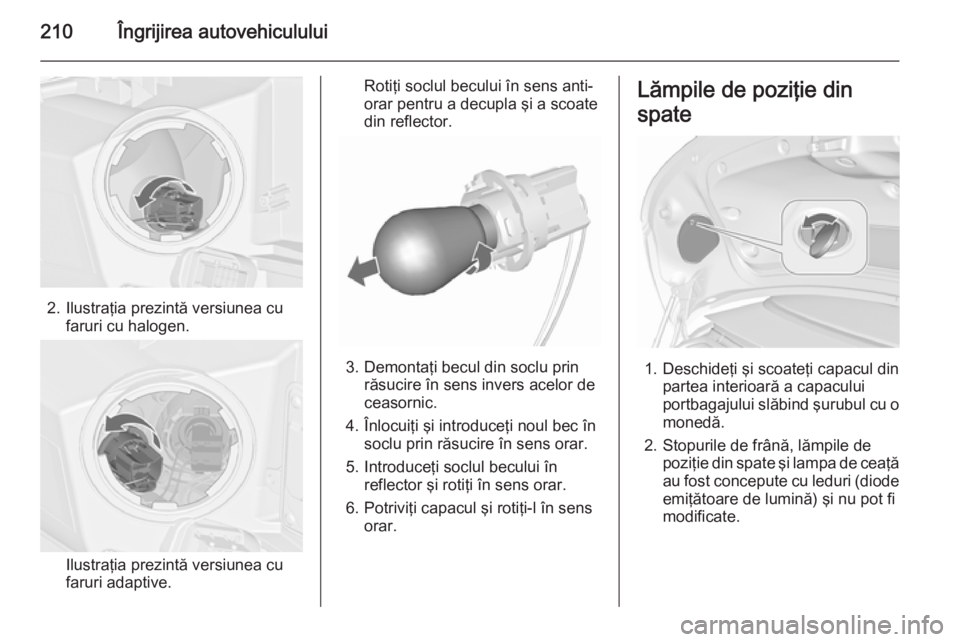

210Îngrijirea autovehiculului
2. Ilustraţia prezintă versiunea cufaruri cu halogen.
Ilustraţia prezintă versiunea cu
faruri adaptive.
Rotiţi soclul becului în sens anti-
orar pentru a decupla şi a scoate
din reflector.
3. Demontaţi becul din soclu prin răsucire în sens invers acelor de
ceasornic.
4. Înlocuiţi şi introduceţi noul bec în soclu prin răsucire în sens orar.
5. Introduceţi soclul becului în reflector şi rotiţi în sens orar.
6. Potriviţi capacul şi rotiţi-l în sens orar.
Lămpile de poziţie din
spate
1. Deschideţi şi scoateţi capacul din partea interioară a capacului
portbagajului slăbind şurubul cu o monedă.
2. Stopurile de frână, lămpile de poziţie din spate şi lampa de ceaţă
au fost concepute cu leduri (diode emiţătoare de lumină) şi nu pot fi
modificate.

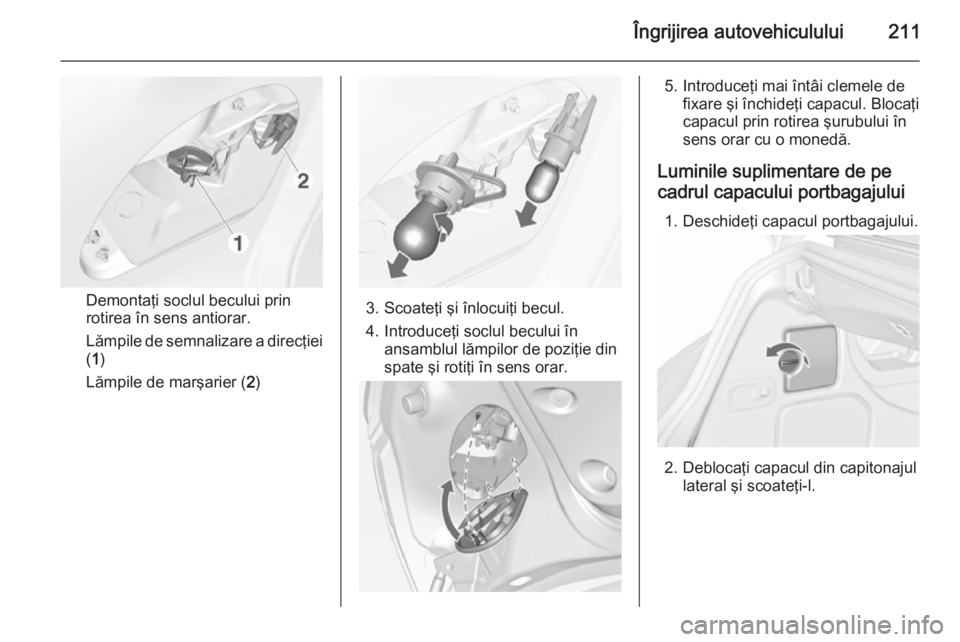

Îngrijirea autovehiculului211
Demontaţi soclul becului prin
rotirea în sens antiorar.
Lămpile de semnalizare a direcţiei
( 1 )
Lămpile de marşarier ( 2)3. Scoateţi şi înlocuiţi becul.
4. Introduceţi soclul becului în ansamblul lămpilor de poziţie din
spate şi rotiţi în sens orar.
5. Introduceţi mai întâi clemele de fixare şi închideţi capacul. Blocaţi
capacul prin rotirea şurubului în
sens orar cu o monedă.
Luminile suplimentare de pe cadrul capacului portbagajului
1. Deschideţi capacul portbagajului.
2. Deblocaţi capacul din capitonajul lateral şi scoateţi-l.

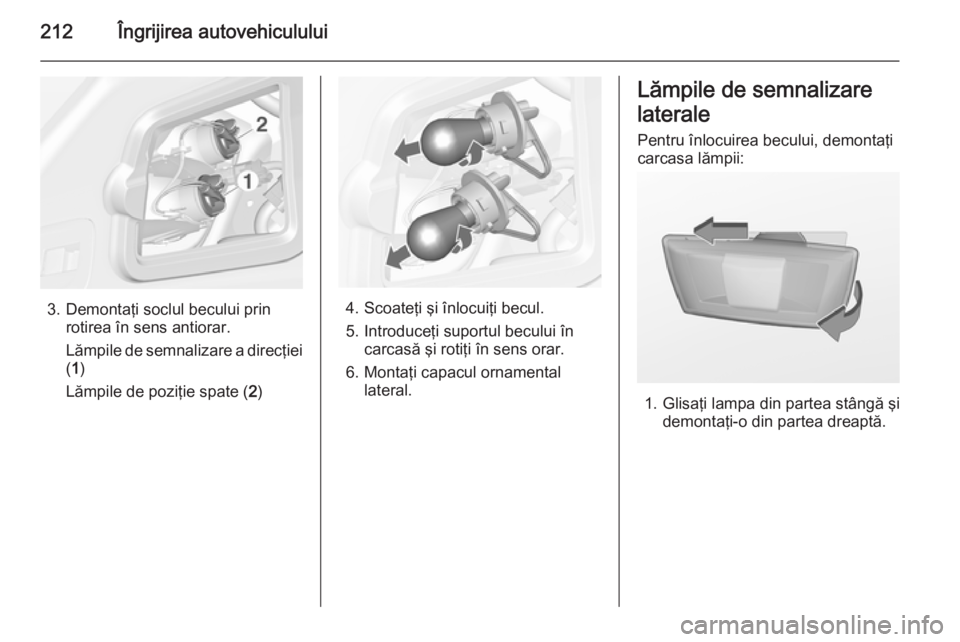

212Îngrijirea autovehiculului
3. Demontaţi soclul becului prinrotirea în sens antiorar.
Lămpile de semnalizare a direcţiei
( 1 )
Lămpile de poziţie spate ( 2)4. Scoateţi şi înlocuiţi becul.
5. Introduceţi suportul becului în carcasă şi rotiţi în sens orar.
6. Montaţi capacul ornamental lateral.
Lămpile de semnalizare
laterale
Pentru înlocuirea becului, demontaţi
carcasa lămpii:
1. Glisaţi lampa din partea stângă şi demontaţi-o din partea dreaptă.

Îngrijirea autovehiculului213
2. Rotiţi soclul becului în sensantiorar şi scoateţi-l din carcasă.
3. Trageţi becul din soclu şiînlocuiţi-l.
4. Introduceţi suportul becului şi răsuciţi-l în sens orar.
5. Introduceţi capătul din stânga al lămpii, glisaţi către stânga şi
introduceţi capătul din dreapta.
Luminile pentru plăcuţa de
înmatriculare
1. Introduceţi şurubelniţa în degajarea din lentilă, apăsaţi în
lateral şi eliberaţi arcul.
2. Scoateţi lampa apăsând în jos, fără a trage cablul.
3. Demontaţi soclul becului din carcasa lămpii prin rotirea în sens
antiorar.

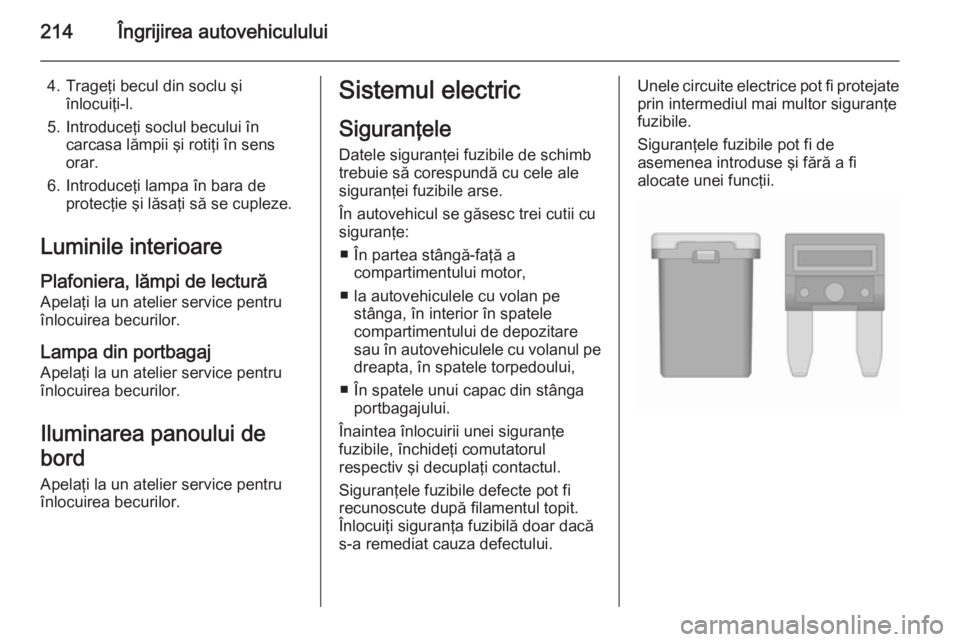

214Îngrijirea autovehiculului
4. Trageţi becul din soclu şiînlocuiţi-l.
5. Introduceţi soclul becului în carcasa lămpii şi rotiţi în sens
orar.
6. Introduceţi lampa în bara de protecţie şi lăsaţi să se cupleze.
Luminile interioare
Plafoniera, lămpi de lectură Apelaţi la un atelier service pentru
înlocuirea becurilor.
Lampa din portbagaj Apelaţi la un atelier service pentru
înlocuirea becurilor.
Iluminarea panoului de
bord Apelaţi la un atelier service pentru
înlocuirea becurilor.Sistemul electric
Siguranţele Datele siguranţei fuzibile de schimb
trebuie să corespundă cu cele ale
siguranţei fuzibile arse.
În autovehicul se găsesc trei cutii cu siguranţe:
■ În partea stângă-faţă a compartimentului motor,
■ la autovehiculele cu volan pe stânga, în interior în spatele
compartimentului de depozitare
sau în autovehiculele cu volanul pe dreapta, în spatele torpedoului,
■ În spatele unui capac din stânga portbagajului.
Înaintea înlocuirii unei siguranţe
fuzibile, închideţi comutatorul
respectiv şi decuplaţi contactul.
Siguranţele fuzibile defecte pot fi
recunoscute după filamentul topit.
Înlocuiţi siguranţa fuzibilă doar dacă
s-a remediat cauza defectului.Unele circuite electrice pot fi protejate prin intermediul mai multor siguranţe
fuzibile.
Siguranţele fuzibile pot fi de
asemenea introduse şi fără a fi
alocate unei funcţii.

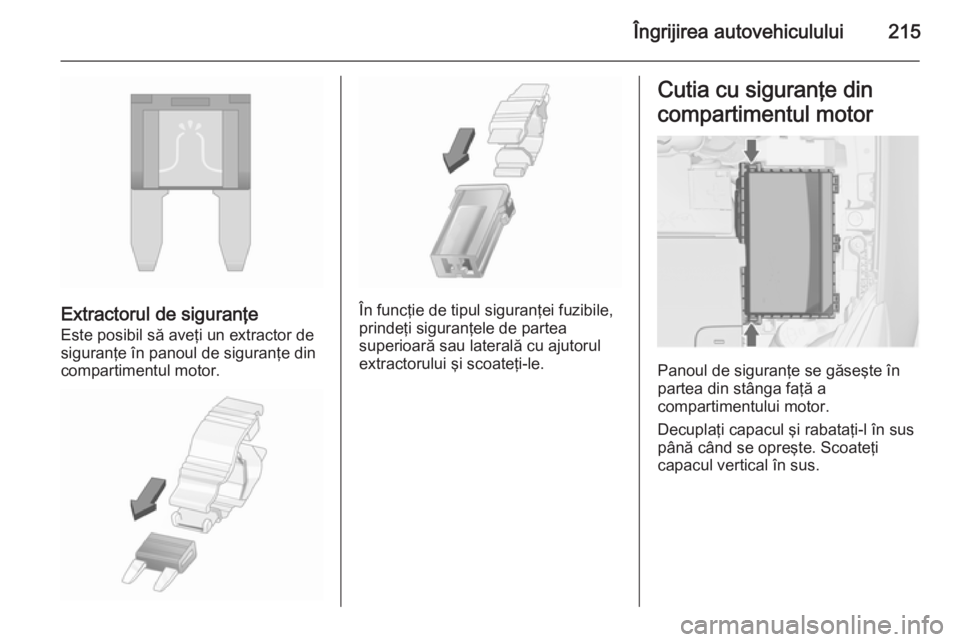

Îngrijirea autovehiculului215
Extractorul de siguranţe
Este posibil să aveţi un extractor de
siguranţe în panoul de siguranţe din
compartimentul motor.În funcţie de tipul siguranţei fuzibile,
prindeţi siguranţele de partea
superioară sau laterală cu ajutorul
extractorului şi scoateţi-le.
Cutia cu siguranţe din
compartimentul motor
Panoul de siguranţe se găseşte în
partea din stânga faţă a
compartimentului motor.
Decuplaţi capacul şi rabataţi-l în sus
până când se opreşte. Scoateţi
capacul vertical în sus.

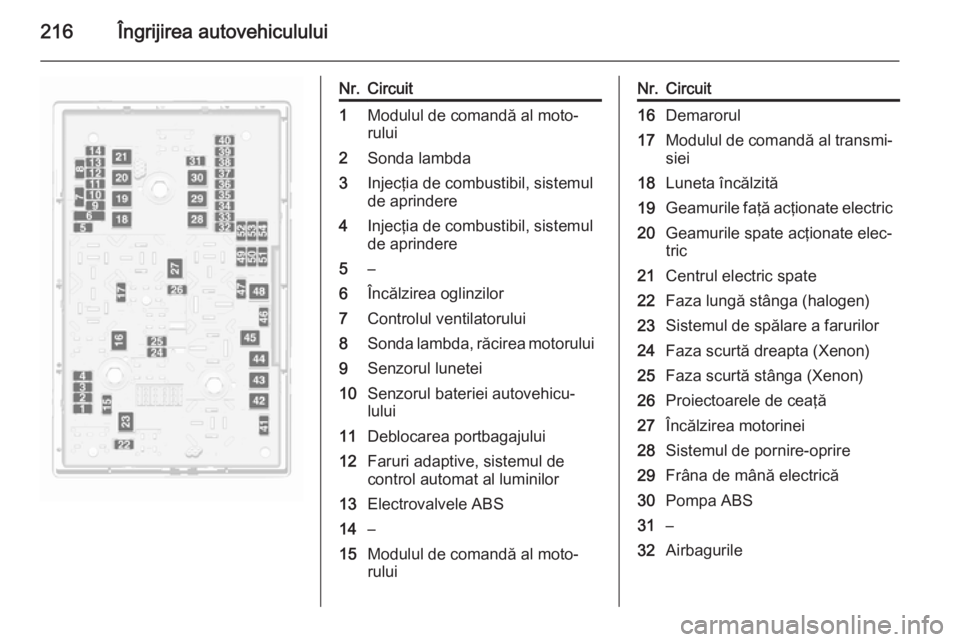

216Îngrijirea autovehiculului
Nr.Circuit1Modulul de comandă al moto‐
rului2Sonda lambda3Injecţia de combustibil, sistemul
de aprindere4Injecţia de combustibil, sistemul
de aprindere5–6Încălzirea oglinzilor7Controlul ventilatorului8Sonda lambda, răcirea motorului9Senzorul lunetei10Senzorul bateriei autovehicu‐
lului11Deblocarea portbagajului12Faruri adaptive, sistemul de
control automat al luminilor13Electrovalvele ABS14–15Modulul de comandă al moto‐
ruluiNr.Circuit16Demarorul17Modulul de comandă al transmi‐ siei18Luneta încălzită19Geamurile faţă acţionate electric20Geamurile spate acţionate elec‐
tric21Centrul electric spate22Faza lungă stânga (halogen)23Sistemul de spălare a farurilor24Faza scurtă dreapta (Xenon)25Faza scurtă stânga (Xenon)26Proiectoarele de ceaţă27Încălzirea motorinei28Sistemul de pornire-oprire29Frâna de mână electrică30Pompa ABS31–32Airbagurile

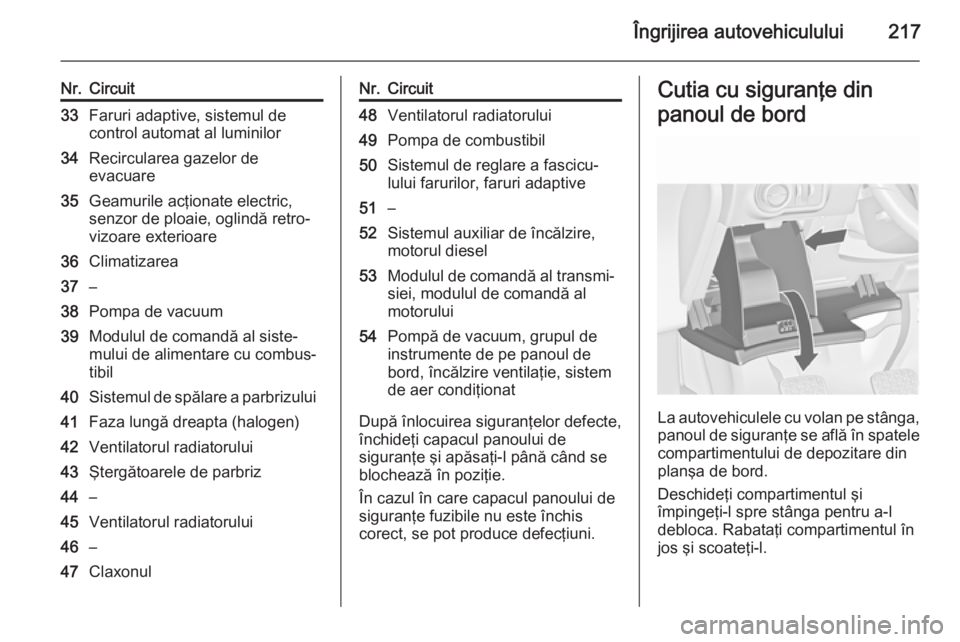

Îngrijirea autovehiculului217
Nr.Circuit33Faruri adaptive, sistemul de
control automat al luminilor34Recircularea gazelor de
evacuare35Geamurile acţionate electric,
senzor de ploaie, oglindă retro‐
vizoare exterioare36Climatizarea37–38Pompa de vacuum39Modulul de comandă al siste‐
mului de alimentare cu combus‐
tibil40Sistemul de spălare a parbrizului41Faza lungă dreapta (halogen)42Ventilatorul radiatorului43Ştergătoarele de parbriz44–45Ventilatorul radiatorului46–47ClaxonulNr.Circuit48Ventilatorul radiatorului49Pompa de combustibil50Sistemul de reglare a fascicu‐
lului farurilor, faruri adaptive51–52Sistemul auxiliar de încălzire,
motorul diesel53Modulul de comandă al transmi‐ siei, modulul de comandă al
motorului54Pompă de vacuum, grupul de
instrumente de pe panoul de
bord, încălzire ventilaţie, sistem
de aer condiţionat
După înlocuirea siguranţelor defecte,
închideţi capacul panoului de
siguranţe şi apăsaţi-l până când se
blochează în poziţie.
În cazul în care capacul panoului de
siguranţe fuzibile nu este închis
corect, se pot produce defecţiuni.
Cutia cu siguranţe din
panoul de bord
La autovehiculele cu volan pe stânga,
panoul de siguranţe se află în spatele compartimentului de depozitare din
planşa de bord.
Deschideţi compartimentul şi
împingeţi-l spre stânga pentru a-l
debloca. Rabataţi compartimentul în jos şi scoateţi-l.

218Îngrijirea autovehiculului
La autovehiculele cu volan pe
dreapta, panoul de siguranţe se află
în spatele unui capac din torpedo.
Deschideţi torpedoul, apoi deschideţi
capacul şi rabataţi-l în jos.
Nr.Circuit1Afişajele2Modulul de control al autovehi‐
culului, luminile exterioare3Modulul de control al autovehi‐
culului, luminile exterioare4Sistemul Infotainment5Sistemul Infotainment, instru‐
ment6Priză de curent, brichetă7Priza de curent8Modulul de control al autovehi‐
culului, faza scurtă stângaNr.Circuit9Modulul de control al autovehi‐
culului, faza scurtă dreapta10Modulul de control al autovehi‐
culului, încuietorile portierelor11Ventilator interior12Scaunul electric - şofer13Scaunul electric - pasager14Mufa de diagnosticare15Airbagurile16Releul capacului portbagajului17Sistemul de aer condiţionat18Diagnosticarea de service19Modulul de control al autovehi‐
culului, stopurile de frână,
lămpile de poziţie din spate,
luminile interioare20–21Panoul de bord22Sistemul de aprindere23Modulul de control al autovehi‐
culului
