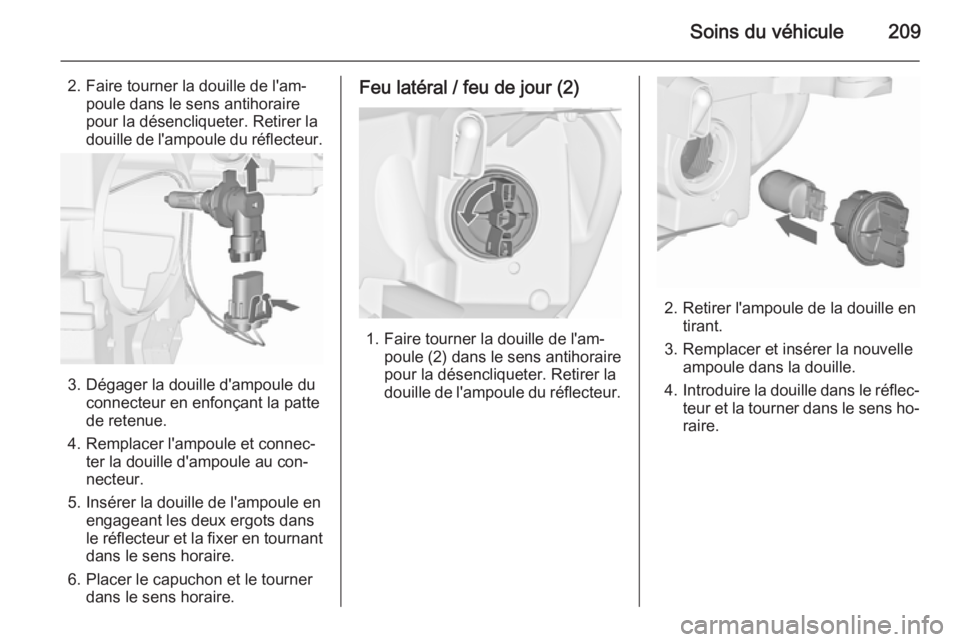

Soins du véhicule209
2. Faire tourner la douille de l'am‐poule dans le sens antihoraire
pour la désencliqueter. Retirer la
douille de l'ampoule du réflecteur.
3. Dégager la douille d'ampoule du connecteur en enfonçant la patte
de retenue.
4. Remplacer l'ampoule et connec‐ ter la douille d'ampoule au con‐
necteur.
5. Insérer la douille de l'ampoule en engageant les deux ergots dans
le réflecteur et la fixer en tournant dans le sens horaire.
6. Placer le capuchon et le tourner dans le sens horaire.
Feu latéral / feu de jour (2)
1. Faire tourner la douille de l'am‐ poule (2) dans le sens antihoraire
pour la désencliqueter. Retirer la
douille de l'ampoule du réflecteur.
2. Retirer l'ampoule de la douille en tirant.
3. Remplacer et insérer la nouvelle ampoule dans la douille.
4. Introduire la douille dans le réflec‐
teur et la tourner dans le sens ho‐
raire.

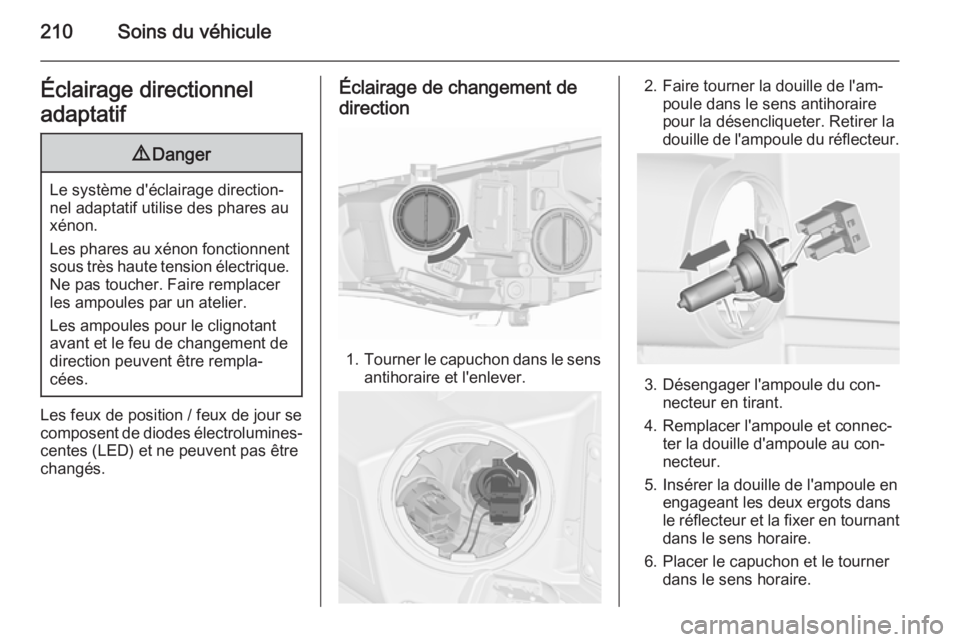

210Soins du véhiculeÉclairage directionnel
adaptatif9 Danger
Le système d'éclairage direction‐
nel adaptatif utilise des phares au
xénon.
Les phares au xénon fonctionnent sous très haute tension électrique. Ne pas toucher. Faire remplacer
les ampoules par un atelier.
Les ampoules pour le clignotant
avant et le feu de changement de
direction peuvent être rempla‐
cées.
Les feux de position / feux de jour se
composent de diodes électrolumines‐ centes (LED) et ne peuvent pas être
changés.
Éclairage de changement de
direction
1. Tourner le capuchon dans le sens
antihoraire et l'enlever.
2. Faire tourner la douille de l'am‐ poule dans le sens antihoraire
pour la désencliqueter. Retirer la
douille de l'ampoule du réflecteur.
3. Désengager l'ampoule du con‐ necteur en tirant.
4. Remplacer l'ampoule et connec‐ ter la douille d'ampoule au con‐
necteur.
5. Insérer la douille de l'ampoule en engageant les deux ergots dans
le réflecteur et la fixer en tournant dans le sens horaire.
6. Placer le capuchon et le tourner dans le sens horaire.

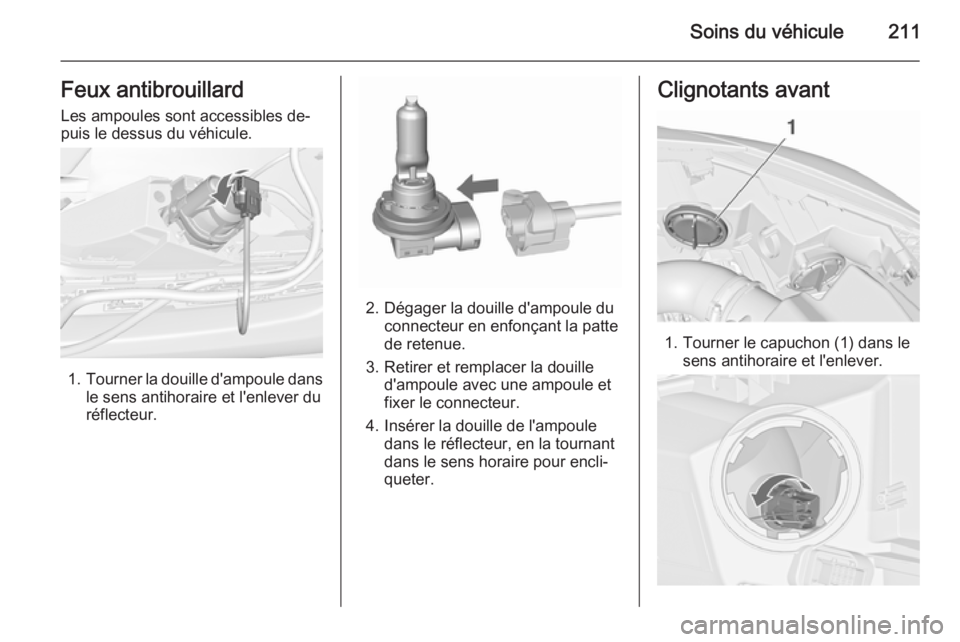

Soins du véhicule211Feux antibrouillard
Les ampoules sont accessibles de‐
puis le dessus du véhicule.
1. Tourner la douille d'ampoule dans
le sens antihoraire et l'enlever du
réflecteur.
2. Dégager la douille d'ampoule du connecteur en enfonçant la pattede retenue.
3. Retirer et remplacer la douille d'ampoule avec une ampoule et
fixer le connecteur.
4. Insérer la douille de l'ampoule dans le réflecteur, en la tournant
dans le sens horaire pour encli‐
queter.
Clignotants avant
1. Tourner le capuchon (1) dans le sens antihoraire et l'enlever.

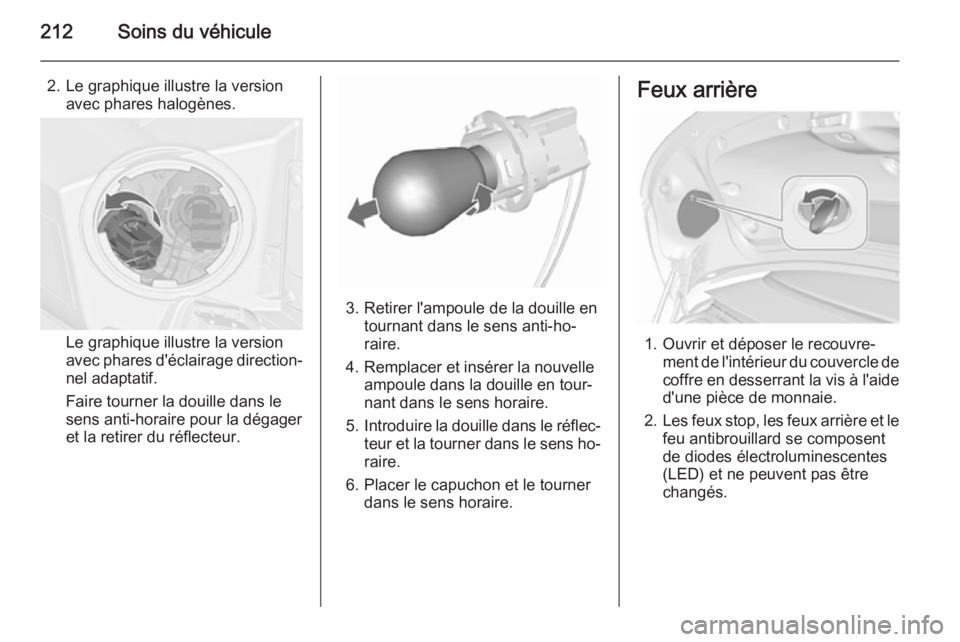

212Soins du véhicule
2. Le graphique illustre la versionavec phares halogènes.
Le graphique illustre la version
avec phares d'éclairage direction‐
nel adaptatif.
Faire tourner la douille dans le
sens anti-horaire pour la dégager
et la retirer du réflecteur.
3. Retirer l'ampoule de la douille en tournant dans le sens anti-ho‐
raire.
4. Remplacer et insérer la nouvelle ampoule dans la douille en tour‐
nant dans le sens horaire.
5. Introduire la douille dans le réflec‐
teur et la tourner dans le sens ho‐
raire.
6. Placer le capuchon et le tourner dans le sens horaire.
Feux arrière
1. Ouvrir et déposer le recouvre‐ment de l'intérieur du couvercle decoffre en desserrant la vis à l'aide
d'une pièce de monnaie.
2. Les feux stop, les feux arrière et le
feu antibrouillard se composent
de diodes électroluminescentes
(LED) et ne peuvent pas être
changés.

Soins du véhicule213
Déposer la douille d'ampoule en
la tournant dans le sens antiho‐
raire.
Clignotants ( 1)
Feux de recul ( 2)3. Déposer et remplacer l'ampoule
4. Insérer la douille d'ampoule dans l'ensemble de feu arrière et la
tourner dans le sens horaire.
5. Fermer le couvercle en commen‐ çant par insérer les agrafes de
fixation. Verrouiller le couvercle
en tournant la vis dans le sens ho‐
raire à l'aide d'une pièce de mon‐
naie.
Feux additionnels dans
l'encadrement du couvercle de
coffre
1. Ouvrir le couvercle de coffre.
2. Dégager le couvercle dans la gar‐
niture latérale et l'enlever.

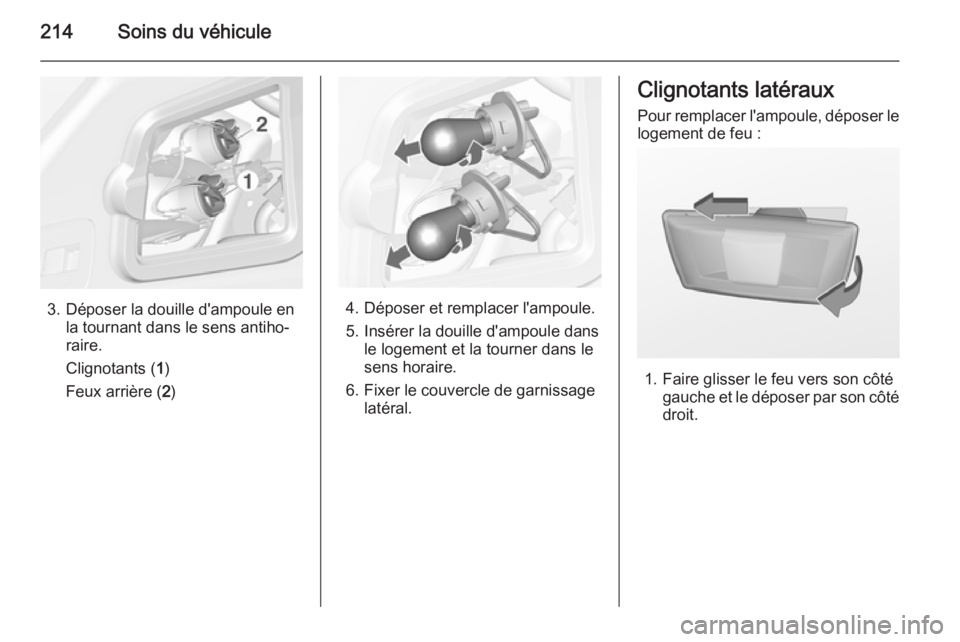

214Soins du véhicule
3. Déposer la douille d'ampoule enla tournant dans le sens antiho‐
raire.
Clignotants ( 1)
Feux arrière ( 2)4. Déposer et remplacer l'ampoule.
5. Insérer la douille d'ampoule dans le logement et la tourner dans le
sens horaire.
6. Fixer le couvercle de garnissage latéral.
Clignotants latéraux
Pour remplacer l'ampoule, déposer le
logement de feu :
1. Faire glisser le feu vers son côté gauche et le déposer par son côté
droit.

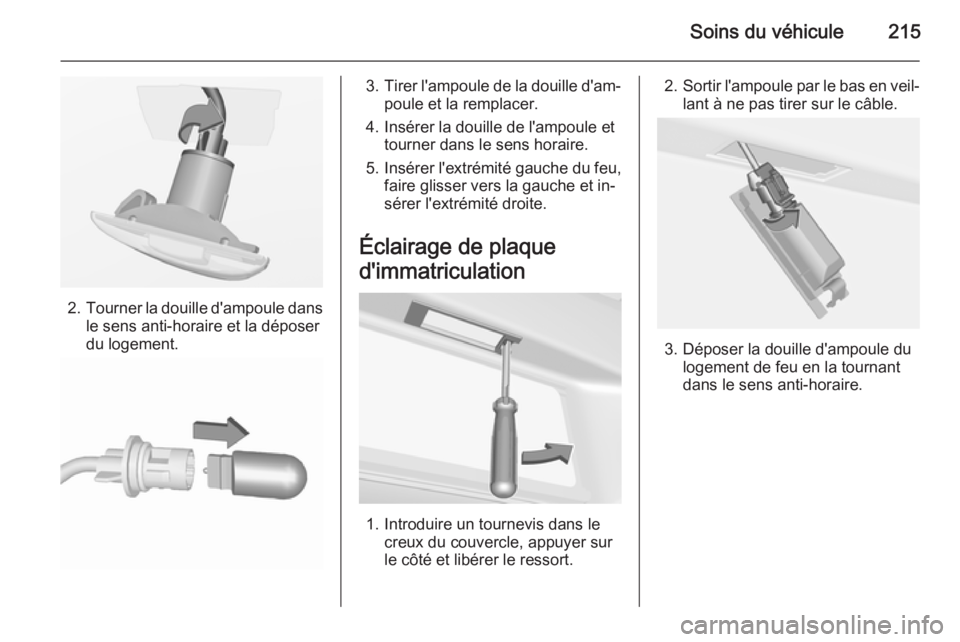

Soins du véhicule215
2.Tourner la douille d'ampoule dans
le sens anti-horaire et la déposer
du logement.
3. Tirer l'ampoule de la douille d'am‐
poule et la remplacer.
4. Insérer la douille de l'ampoule et tourner dans le sens horaire.
5. Insérer l'extrémité gauche du feu,
faire glisser vers la gauche et in‐
sérer l'extrémité droite.
Éclairage de plaque
d'immatriculation
1. Introduire un tournevis dans le creux du couvercle, appuyer sur
le côté et libérer le ressort.
2. Sortir l'ampoule par le bas en veil‐
lant à ne pas tirer sur le câble.
3. Déposer la douille d'ampoule du logement de feu en la tournant
dans le sens anti-horaire.

216Soins du véhicule
4.Tirer l'ampoule de la douille d'am‐
poule et la remplacer.
5. Insérer la douille d'ampoule dans le logement de feu et la tourner
dans le sens horaire.
6. Insérer le feu dans le pare-chocs et le laisser s'engager.
Éclairage intérieur
Éclairage de courtoisie, spots de lecture
Faire remplacer les ampoules par un
atelier.
Éclairage du coffre
Faire remplacer les ampoules par un
atelier.
Éclairage du tableau de
bord Faire remplacer les ampoules par un
atelier.Circuit électrique
Fusibles Les inscriptions sur le fusible neuf
doivent correspondre aux inscriptions
sur le fusible défectueux.
Le véhicule est équipé de trois boîtes à fusibles :
■ À l'avant gauche du compartiment moteur,
■ Dans les véhicules avec la direction
à gauche, à l'intérieur derrière le compartiment de rangement ou,dans les véhicules avec la direction
à droite, derrière la boîte à gants,
■ Derrière un cache sur le côté gau‐ che du coffre.
Avant de remplacer un fusible, mettre
le commutateur correspondant en po‐ sition Off et couper le contact.
Un fusible défectueux se reconnaît à
son filament brûlé. Ne pas remplacer
le fusible tant que la cause de la dé‐
faillance n'a pas été supprimée.
Certaines fonctions sont protégées
par plusieurs fusibles.

Soins du véhicule217
Des fusibles peuvent aussi être enfi‐
chés même si la fonction n'est pas
présente.Pince à fusibles
Une pince à fusibles peut se trouver
dans la boîte à fusibles du comparti‐
ment moteur.Placer la pince à fusibles par le haut
ou le côté sur les différents types de fusibles et retirer le fusible.
Boîte à fusibles du
compartiment moteur
La boîte à fusibles se trouve à l'avant
gauche du compartiment moteur.
Libérer le couvercle et le rabattre vers le haut jusqu'à son arrêt. Enlever le
couvercle verticalement vers le haut.

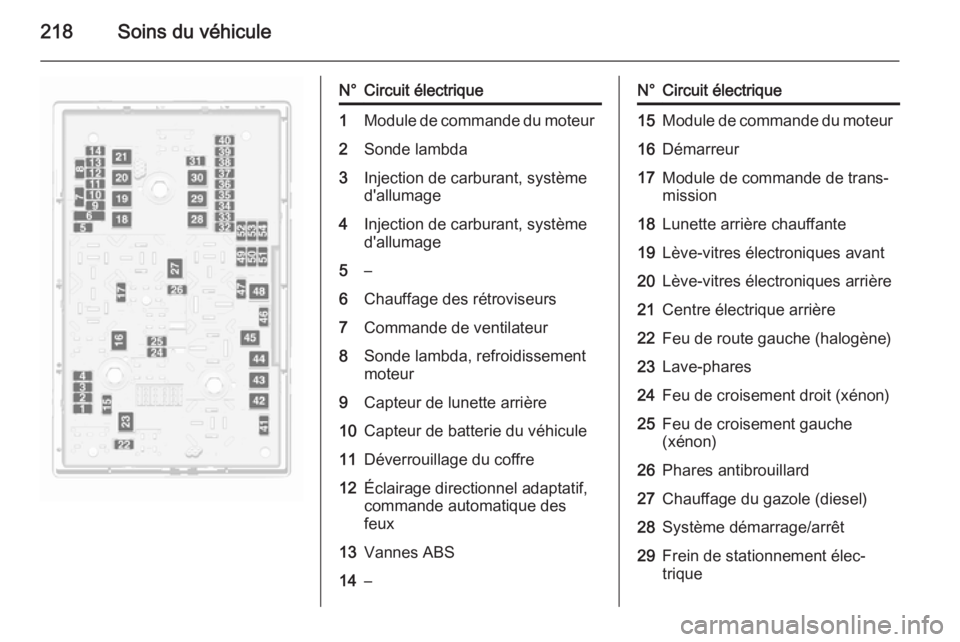

218Soins du véhicule
N°Circuit électrique1Module de commande du moteur2Sonde lambda3Injection de carburant, système
d'allumage4Injection de carburant, système
d'allumage5–6Chauffage des rétroviseurs7Commande de ventilateur8Sonde lambda, refroidissement
moteur9Capteur de lunette arrière10Capteur de batterie du véhicule11Déverrouillage du coffre12Éclairage directionnel adaptatif,
commande automatique des
feux13Vannes ABS14–N°Circuit électrique15Module de commande du moteur16Démarreur17Module de commande de trans‐
mission18Lunette arrière chauffante19Lève-vitres électroniques avant20Lève-vitres électroniques arrière21Centre électrique arrière22Feu de route gauche (halogène)23Lave-phares24Feu de croisement droit (xénon)25Feu de croisement gauche
(xénon)26Phares antibrouillard27Chauffage du gazole (diesel)28Système démarrage/arrêt29Frein de stationnement élec‐
trique
