OPEL CASCADA 2015.5 Ohjekirja (in Finnish)

Mittarit ja käyttölaitteet89
Keskikonsolin merkkivalot
Suuntavilkku
O palaa tai vilkkuu vihreänä.
Syttyy hetkeksi Seisontavalot ovat käytössä.
Merkkivalo vilkkuu
Suuntavilkku tai varoitusvilkut ovat
käytössä.
Nopea vilkkuminen: suuntavilkku tai
sen sulake on viallinen, perävaunun
suuntavilkku ei toimi.
Lampun vaihto 3 192, sulakkeet
3 200.
Suuntavalot 3 117.
Turvavyömuistutin Etuistuinten turvavyömuistutus
Kuljettajan istuimen symboli X palaa
tai vilkkuu punaisena.
Etumatkustajan istuimen symboli k
palaa tai vilkkuu punaisena, kun istuin on käytössä.
Palaa
Sytytysvirran kytkemisen jälkeen
kunnes turvavyö on kiinnitetty.
Merkkivalo vilkkuu
Moottorin käynnistämisen jälkeen
enintään 100 sekunnin ajan, ennen
kuin turvavyö on kiinnitetty.
Turvatyynyt,
turvavyönkiristimet ja pyö‐
rähdyssuojakaaret v palaa punaisena.Kytkettäessä sytytysvirta merkkivalo
palaa n. 4 sekuntia. Jos se ei syty, ei
sammu 4 sekunnin jälkeen tai syttyy
ajon aikana, turvatyynyjärjestel‐
mässä, turvavöiden kiristimessä tai
laukeavissa pyörähdyssuojakaarissa
on vika. Turvatyynyt, turvavöiden esi‐ kiristimet tai pyörähdyssuojakaaret
eivät ehkä laukea onnettomuudessa.
Turvavyönkiristimien, turvatyynyjen
tai pyörähdyssuojakaarien laukeami‐
nen osoitetaan jatkuvasti palavalla
merkillä v.9 Varoitus
Korjauta häiriön syy viipymättä
korjaamolla.
Turvatyynyjärjestelmä, turvavyönki‐
ristimet 3 57, 3 54.
Pyörähdyssuojajärjestelmä 3 43.
Turvatyynyn poistaminen
käytöstä V palaa keltaisena.

90Mittarit ja käyttölaitteet
Palaa sytytysvirran kytkemisen jäl‐keen noin 60 sekunnin ajan. Etumat‐
kustajan turvatyyny on aktivoituna.
* palaa keltaisena.
Etumatkustajan turvatyyny on pois‐
kytketty 3 62.9 Vaara
Lapsen kuolemaan johtavan hen‐
kilövahingon vaara, jos lasten tur‐
valaitetta käytetään etuistuimella etumatkustajan turvatyynyn ol‐
lessa aktivoituna.
Aikuisen kuolemaan johtavan
henkilövahingon vaara istuttaessa etuistuimella etumatkustajan tur‐
vatyynyn ollessa poiskytkettynä.
Latausjärjestelmä
p palaa punaisena.
Syttyy, kun sytytysvirta kytketään, ja
sammuu pian moottorin käynnistyt‐
tyä.
Palaa moottorin käydessä
Pysäytä, sammuta moottori. Auton
akku ei lataudu. Moottorin jäähdytys
saattaa olla keskeytynyt. Jarrutehos‐
tin voi lakata vaikuttamasta. Käänny
korjaamon puoleen.
Toimintavian merkkivalo Z palaa tai vilkkuu keltaisena.
Syttyy, kun sytytysvirta kytketään, ja
sammuu pian moottorin käynnistyt‐
tyä.
Palaa moottorin käydessä
Häiriö päästöjenhallinnan järjestel‐
mässä. Sallitut päästöarvot voivat ylit‐
tyä. Käänny välittömästi korjaamon
puoleen.
Vilkkuu moottorin käydessä Häiriö, joka voi johtaa katalysaattorin
vaurioitumiseen. Vähennä kaasua,
kunnes vilkkuminen lakkaa. Käänny
välittömästi korjaamon puoleen.
Jarru- ja kytkinjärjestelmä R palaa punaisena.Jarru- ja kytkinnesteen taso on liian
alhainen 3 190.9 Varoitus
Pysäytä. Keskeytä matkanteko
välittömästi. Käänny korjaamon
puoleen.
Se palaa sytytysvirran kytkemisen jäl‐
keen, kun käsikäyttöinen seisonta‐
jarru on kytketty 3 148.
Polkimen käyttö
- palaa tai vilkkuu keltaisena.
Palaa
Jarrupoljinta on painettava sähkötoi‐
misen seisontajarrun vapauttami‐
seksi 3 148.
Kytkinpoljinta tulee painaa moottorin
käynnistämiseksi Autostop-tilassa.
Stop-start-järjestelmä 3 135.
Merkkivalo vilkkuu
Kytkinpoljinta tulee painaa moottorin
käynnistystä varten 3 17, 3 134.

Mittarit ja käyttölaitteet91
Joissakin versioissa polkimen käyttöä
koskeva viesti näkyy kuljettajan tieto‐ keskuksessa (DIC) 3 101.
Sähkötoiminen
seisontajarru
m palaa tai vilkkuu punaisena.
Palaa Sähkötoiminen seisontajarru on kyt‐
ketty 3 148.
Merkkivalo vilkkuu
Sähkötoimista seisontajarrua ei ole
kytketty tai vapautettu täysin. Kytke
sytytysvirta, paina jarrupoljin pohjaan
ja yritä nollata järjestelmä ensin va‐ pauttamalla ja sitten kytkemällä säh‐
kötoiminen seisontajarru. Jos m vilk‐
kuu edelleen, älä jatka matkaa, vaan
käänny korjaamon puoleen.
Sähkötoimisen
seisontajarrun vika
j palaa tai vilkkuu keltaisena.Palaa
Sähkötoimisen seisontajarrun toimin‐
takyky on huonontunut 3 148.
Merkkivalo vilkkuu
Sähkötoiminen seisontajarru on huol‐ totilassa. Pysäytä auto, kytke sähkö‐
toiminen seisontajarru ja vapauta se
sitten nollataksesi.9 Varoitus
Korjauta häiriön syy viipymättä
korjaamolla.
Lukkiutumaton
jarrujärjestelmä (ABS) u palaa keltaisena.
Palaa sytytysvirran kytkemisen jäl‐
keen muutamia sekunteja. Järjes‐
telmä on toimintavalmiudessa, kun
merkkivalo sammuu.
Jos merkkivalo ei sammu muutaman
sekunnin kuluttua tai jos se syttyy
ajon aikana, ABS-järjestelmässä on
häiriö. Jarrujärjestelmä toimii edel‐
leen, mutta lukkiutumisenesto ei
toimi.
Lukkiutumaton jarrujärjestelmä
3 147.
Vaihto ylös R seuraavaksi suuremman vaihteen
numeron kanssa näkyy tai ilmoitus
näkyy kokonaisena ponnahdussi‐
vuna kuljettajan tietokeskuksessa,
kun ylösvaihtoa suositellaan polttoai‐
neen säästämiseksi.
EcoFlex-ajoavustaja 3 95.
Ohjaustehostin
c palaa keltaisena.
Syttyy, kun ohjaustehostusta on
vähennetty
Ohjaustehostusta vähennetään jär‐
jestelmän ylikuumenemisen vuoksi.
Merkkivalo sammuu, kun järjestelmä
on jäähtynyt.
Stop-start-järjestelmä 3 135.

92Mittarit ja käyttölaitteet
Syttyy, kun ohjaustehostus on
poistettu käytöstä
Ohjaustehostusjärjestelmän vika.
Käänny korjaamon puoleen.
Kaistavahti
) palaa vihreänä tai vilkkuu keltai‐
sena.
Palaa vihreänä
Järjestelmä on käytössä ja toiminta‐
valmis.
Vilkkuu keltaisena Järjestelmä havaitsee tahattomankaistanvaihdon.
Elektroninen
ajonvakautusjärjestelmä
pois päältä n palaa keltaisena.
Järjestelmä on pois toiminnasta.Elektroninen ajonvakau‐
tusjärjestelmä ja
luistonestojärjestelmä
b palaa tai vilkkuu keltaisena.
Merkkivalo vilkkuu Järjestelmä on aktiivisesti toimin‐
nassa. Moottorin teho voi heikentyä ja auto voi hieman jarruttaa automaatti‐
sesti.
Palaa Järjestelmässä on vika. Varoitusviesti näytetään kuljettajan tietokeskuk‐
sessa (DIC). Ajoa voidaan jatkaa. Jär‐
jestelmä ei toimi. Ajovakavuus voi kui‐ tenkin huonontua ajotien laadusta
riippuen.
Korjauta vian syy korjaamolla.
Elektroninen ajovakauden hallintajär‐ jestelmä (ESC) 3 151, luistonesto‐
järjestelmä (TC) 3 150.
Luistonestojärjestelmä
pois päältä
k palaa keltaisena.Järjestelmä on pois toiminnasta.
Hehkutus
! palaa keltaisena.
Hehkutus on toiminnassa. Se kytkey‐
tyy päälle ainoastaan matalissa läm‐
pötiloissa.
Dieselhiukkassuodatin
% palaa tai vilkkuu keltaisena.
Dieselhiukkassuodatin on puhdistet‐
tava.
Jatka ajamista kunnes % sammuu.
Mikäli mahdollista, älä anna moottorin käyntinopeuden laskea alle
2000 r/min.
Palaa Dieselhiukkassuodatin on täynnä.
Käynnistä puhdistusmenettely ensi ti‐ lassa.
Merkkivalo vilkkuu
Suodattimen suurin täyttöaste on
saavutettu. Käynnistä puhdistusme‐
nettely välittömästi moottorin vaurioi‐
tumisen estämiseksi.

Mittarit ja käyttölaitteet93
Dieselhiukkassuodatin 3 138, Stop-
start-järjestelmä 3 135.
AdBlue
Y vilkkuu keltaisena.
AdBlue-neste on vähissä. Lisää
AdBlue-nestettä mahdollisimman
pian moottorin käynnistyksen estämi‐
sen välttämiseksi.
AdBlue 3 140.
Rengaspaineiden
valvontajärjestelmä
w palaa tai vilkkuu keltaisena.
Palaa
Rengaspaineiden aleneminen. Py‐ sähdy heti ja tarkasta rengaspaineet.
Merkkivalo vilkkuu
Häiriö järjestelmässä tai on asennettu
pyörä, jossa ei ole paineanturia
(esim. varapyörä). Merkkivalo palaa
jatkuvasti 60 - 90 sekunnin kuluttua. Käänny korjaamon puoleen.Rengaspaineiden valvontajärjes‐
telmä 3 208.
Moottorin öljynpaine
I palaa punaisena.
Syttyy, kun sytytysvirta kytketään, ja
sammuu pian moottorin käynnistyt‐
tyä.
Palaa moottorin käydessäHuomio
Moottorin voitelu saattaa olla kes‐
keytynyt. Moottori voi vaurioitua ja
leikata kiinni, jolloin vetävät pyörät
lukkiutuvat.
1. Paina kytkinpoljin pohjaan.
2. Kytke vaihteisto vapaalle, aseta valintavipu asentoon N.
3. Aja mahdollisimman nopeasti pois liikennevirrasta häiritsemättä
muuta liikennettä.
4. Katkaise sytytysvirta.
9 Varoitus
Jarruttaminen ja ohjaaminen vaa‐
tivat huomattavasti enemmän voi‐
maa moottorin ollessa sammutet‐
tuna. Autostop-toiminnon aikana
jarrutehostin toimii normaalisti.
Älä poista avainta ennen kuin auto
on paikallaan, muuten ohjaus‐
lukko voi lukkiutua odottamatto‐
masti.
Tarkista öljymäärä, ennen kuin kään‐
nyt korjaamon puoleen 3 187.
Polttoaine vähissä
i palaa tai vilkkuu keltaisena.
Palaa
Polttoainesäiliössä on liian vähän
polttoainetta.
Merkkivalo vilkkuu
Polttoainevarat on käytetty. Tankkaa
välittömästi. Älä aja säiliötä tyhjäksi.
Katalysaattori 3 139.

94Mittarit ja käyttölaitteet
Ilman poisto dieselpolttoainejärjestel‐
mästä 3 192.
Ajonestin
d vilkkuu keltaisena.
Vika ajonestojärjestelmässä. Mootto‐
ria ei voida käynnistää.
Ulkovalot8 palaa vihreänä.
Ulkovalot ovat päällä 3 109.
Kaukovalot
C palaa sinisenä.
Syttyy kaukovalojen ollessa päällä,
kaukovalovilkun käytön yhteydessä
3 110 tai kun kaukovalot ja kaukova‐
loapu tai älykäs ajovalojen korkeuden
säätötoiminto ovat käytössä 3 113.
Kaukovaloapu l palaa vihreänä.Kaukovaloapu tai älykäs ajovalojen
kantaman säätötoiminto on aktivoi‐
tuna 3 111, 3 113.
Kääntyvät ajovalot f palaa tai vilkkuu keltaisena.
Palaa
Häiriö järjestelmässä.
Käänny korjaamon puoleen.
Merkkivalo vilkkuu
Järjestelmä on kytketty symmetrisille
lähivaloille.
Merkkivalon f vilkkuminen n.
4 sekunnin ajan sytytysvirran kytke‐ misen jälkeen muistuttaa siitä, että
järjestelmä on aktivoitu 3 112.
Automaattinen valojen ohjaus 3 110.
Sumuvalot > palaa vihreänä.
Etusumuvalot ovat käytössä 3 117.Takasumuvalo
r palaa keltaisena.
Takasumuvalo on päällä 3 117.
Vakionopeussäädin
m syttyy valkoisena tai vihreänä.
Syttyy valkoisena Järjestelmä on päällä.
Palaa vihreänä
Vakionopeussäädin on aktiivinen.
Vakionopeussäädin 3 154.
Auto havaittu edessä
A palaa vihreänä.
Edessä on havaittu auto samalla
kaistalla.
Etutörmäyksen varoitus 3 157.
Ovi auki
h näkyy symbolina kuljettajan tieto‐
keskuksessa, kun ovi tai tavaratilan
kansi on auki.

Mittarit ja käyttölaitteet95Tietonäytöt
Kuljettajan tietokeskus Kuljettajan tietokeskus (DIC) sijaitsee mittaristossa nopeusmittarin ja käyn‐
tinopeusmittarin välissä.
Seuraavat päävalikot voidaan il‐
maista näytössä ja ne voi valita pai‐
namalla suuntavilkun vivun MENU-
painiketta. Valikkosymbolit näkyvät näytön ylärivillä:
■ Asetukset X
■ Ajotietokone W
■ ECO-tietovalikko s
Jotkut näytetyistä toiminnoista ovat
erilaisia ajossa ja auton ollessa pai‐
kallaan. Jotkut toiminnoista ovat käy‐
tettävissä vain ajon aikana.
Auton räätälöinti 3 103. Muistiin tal‐
lennetut asetukset 3 22.
Valikoiden ja toimintojen valinta Valikot ja toiminnot voidaan valita
suuntavilkkuvivun painikkeilla.
Paina MENU -painiketta vaihtaaksesi
valikoiden välillä tai palataksesi ala‐
valikosta yhden valikkotason ylös‐
päin.
Korosta valikkovaihtoehto tai aseta
numeroarvo kääntämällä säätöpyö‐ rää.

96Mittarit ja käyttölaitteet
Paina SET/CLR -painiketta valitak‐
sesi toiminnon tai vahvistaaksesi viestin.
Asetukset X
Valitse X painamalla MENU-paini‐
ketta.
Valitse alavalikko kääntämällä säätö‐ pyörää. Vahvista painamalla
SET/CLR -painiketta.
Noudata alavalikoissa annettuja oh‐
jeita.
Versiosta riippuen näytössä voi nä‐
kyä seuraavat alavalikot:
■ Yksikkö : näytettävät yksiköt voi‐
daan vaihtaa
■ Rengaspaine : kaikkien pyörien ren‐
gaspaineen tarkistus ajon aikana
3 208
■ Renk. Kuorma : valitse rengaspai‐
neluokka kulloisenkin rengaspai‐
neen mukaan 3 208
■ Öljyn jäljel. oleva käytt. : ilmaisee,
milloin moottoriöljy ja suodatin on vaihdettava 3 86
■ Nopeusvaroitus : jos ennalta ase‐
tettu nopeus ylittyy, kuuluu varoi‐
tusääni
■ Liikennemerkkien tunnistus : näyt‐
tää havaitut liikennemerkit nykyi‐
sellä reittiosiolla 3 171
■ Etäisyys seuranta : näyttää etäisyy‐
den edellä ajavaan autoon 3 159
Ajotietokone W
Valitse W painamalla MENU-paini‐
ketta.
Valitse sivu kääntämällä säätöpyö‐
rää.

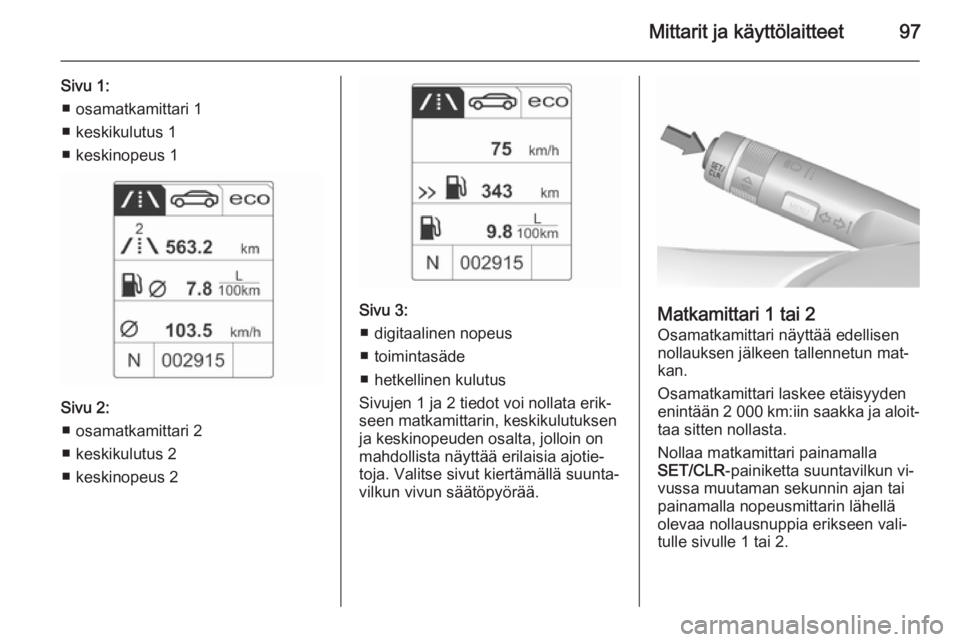

Mittarit ja käyttölaitteet97
Sivu 1:■ osamatkamittari 1
■ keskikulutus 1
■ keskinopeus 1
Sivu 2: ■ osamatkamittari 2
■ keskikulutus 2
■ keskinopeus 2
Sivu 3: ■ digitaalinen nopeus
■ toimintasäde
■ hetkellinen kulutus
Sivujen 1 ja 2 tiedot voi nollata erik‐
seen matkamittarin, keskikulutuksen
ja keskinopeuden osalta, jolloin on
mahdollista näyttää erilaisia ajotie‐
toja. Valitse sivut kiertämällä suunta‐
vilkun vivun säätöpyörää.Matkamittari 1 tai 2
Osamatkamittari näyttää edellisen
nollauksen jälkeen tallennetun mat‐
kan.
Osamatkamittari laskee etäisyyden
enintään 2 000 km:iin saakka ja aloit‐
taa sitten nollasta.
Nollaa matkamittari painamalla
SET/CLR -painiketta suuntavilkun vi‐
vussa muutaman sekunnin ajan tai
painamalla nopeusmittarin lähellä
olevaa nollausnuppia erikseen vali‐
tulle sivulle 1 tai 2.

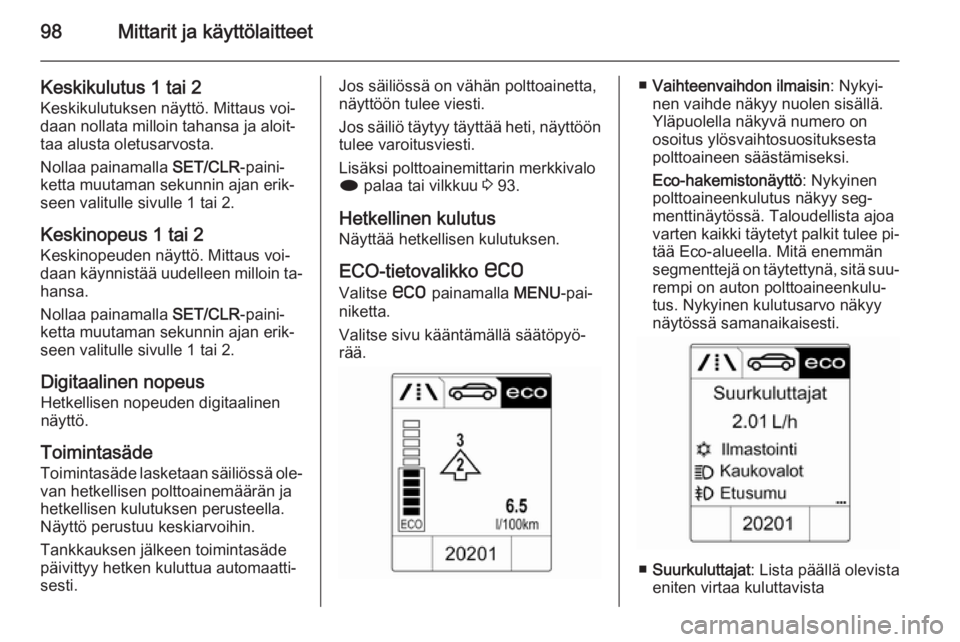

98Mittarit ja käyttölaitteet
Keskikulutus 1 tai 2
Keskikulutuksen näyttö. Mittaus voi‐
daan nollata milloin tahansa ja aloit‐
taa alusta oletusarvosta.
Nollaa painamalla SET/CLR-paini‐
ketta muutaman sekunnin ajan erik‐
seen valitulle sivulle 1 tai 2.
Keskinopeus 1 tai 2
Keskinopeuden näyttö. Mittaus voi‐
daan käynnistää uudelleen milloin ta‐
hansa.
Nollaa painamalla SET/CLR-paini‐
ketta muutaman sekunnin ajan erik‐
seen valitulle sivulle 1 tai 2.
Digitaalinen nopeus Hetkellisen nopeuden digitaalinen
näyttö.
Toimintasäde
Toimintasäde lasketaan säiliössä ole‐ van hetkellisen polttoainemäärän ja
hetkellisen kulutuksen perusteella.
Näyttö perustuu keskiarvoihin.
Tankkauksen jälkeen toimintasäde
päivittyy hetken kuluttua automaatti‐
sesti.Jos säiliössä on vähän polttoainetta,
näyttöön tulee viesti.
Jos säiliö täytyy täyttää heti, näyttöön
tulee varoitusviesti.
Lisäksi polttoainemittarin merkkivalo
i palaa tai vilkkuu 3 93.
Hetkellinen kulutus
Näyttää hetkellisen kulutuksen.
ECO-tietovalikko s
Valitse s painamalla MENU-pai‐
niketta.
Valitse sivu kääntämällä säätöpyö‐
rää.■ Vaihteenvaihdon ilmaisin : Nykyi‐
nen vaihde näkyy nuolen sisällä.
Yläpuolella näkyvä numero on
osoitus ylösvaihtosuosituksesta
polttoaineen säästämiseksi.
Eco-hakemistonäyttö : Nykyinen
polttoaineenkulutus näkyy seg‐
menttinäytössä. Taloudellista ajoa
varten kaikki täytetyt palkit tulee pi‐ tää Eco-alueella. Mitä enemmän
segmenttejä on täytettynä, sitä suu‐
rempi on auton polttoaineenkulu‐
tus. Nykyinen kulutusarvo näkyy
näytössä samanaikaisesti.
■ Suurkuluttajat : Lista päällä olevista
eniten virtaa kuluttavista
