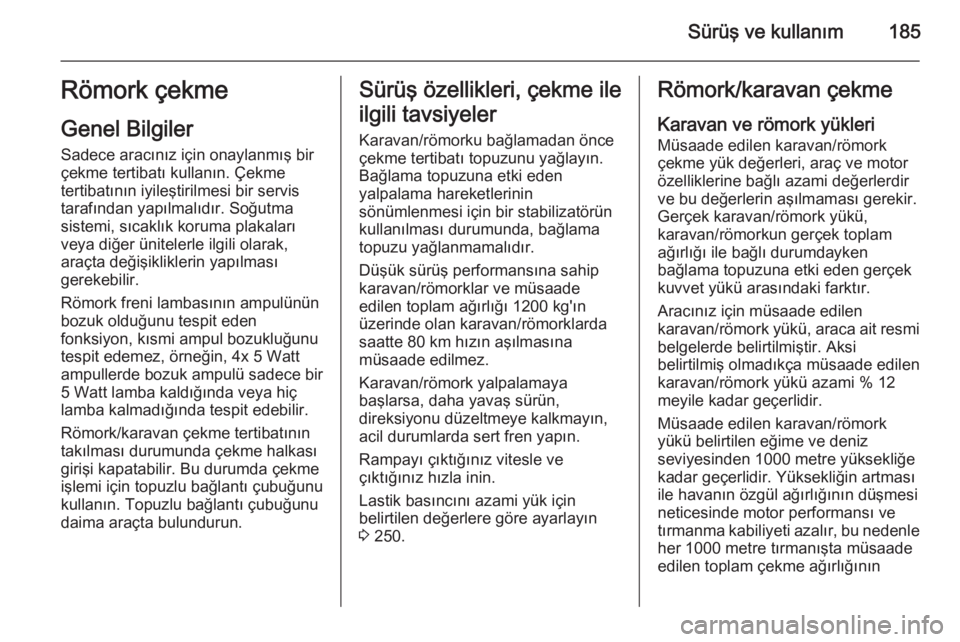

Sürüş ve kullanım185Römork çekme
Genel Bilgiler Sadece aracınız için onaylanmış bir
çekme tertibatı kullanın. Çekme
tertibatının iyileştirilmesi bir servis
tarafından yapılmalıdır. Soğutma
sistemi, sıcaklık koruma plakaları
veya diğer ünitelerle ilgili olarak,
araçta değişikliklerin yapılması
gerekebilir.
Römork freni lambasının ampulünün
bozuk olduğunu tespit eden
fonksiyon, kısmi ampul bozukluğunu
tespit edemez, örneğin, 4x 5 Watt
ampullerde bozuk ampulü sadece bir
5 Watt lamba kaldığında veya hiç
lamba kalmadığında tespit edebilir.
Römork/karavan çekme tertibatının
takılması durumunda çekme halkası
girişi kapatabilir. Bu durumda çekme işlemi için topuzlu bağlantı çubuğunu
kullanın. Topuzlu bağlantı çubuğunu
daima araçta bulundurun.Sürüş özellikleri, çekme ile
ilgili tavsiyeler
Karavan/römorku bağlamadan önce
çekme tertibatı topuzunu yağlayın. Bağlama topuzuna etki eden
yalpalama hareketlerinin
sönümlenmesi için bir stabilizatörün
kullanılması durumunda, bağlama
topuzu yağlanmamalıdır.
Düşük sürüş performansına sahip
karavan/römorklar ve müsaade
edilen toplam ağırlığı 1200 kg'ın
üzerinde olan karavan/römorklarda
saatte 80 km hızın aşılmasına
müsaade edilmez.
Karavan/römork yalpalamaya
başlarsa, daha yavaş sürün,
direksiyonu düzeltmeye kalkmayın,
acil durumlarda sert fren yapın.
Rampayı çıktığınız vitesle ve
çıktığınız hızla inin.
Lastik basıncını azami yük için
belirtilen değerlere göre ayarlayın
3 250.Römork/karavan çekme
Karavan ve römork yükleri
Müsaade edilen karavan/römork
çekme yük değerleri, araç ve motor
özelliklerine bağlı azami değerlerdir
ve bu değerlerin aşılmaması gerekir.
Gerçek karavan/römork yükü,
karavan/römorkun gerçek toplam
ağırlığı ile bağlı durumdayken
bağlama topuzuna etki eden gerçek kuvvet yükü arasındaki farktır.
Aracınız için müsaade edilen
karavan/römork yükü, araca ait resmi belgelerde belirtilmiştir. Aksi
belirtilmiş olmadıkça müsaade edilen
karavan/römork yükü azami % 12
meyile kadar geçerlidir.
Müsaade edilen karavan/römork
yükü belirtilen eğime ve deniz
seviyesinden 1000 metre yüksekliğe
kadar geçerlidir. Yüksekliğin artması
ile havanın özgül ağırlığının düşmesi neticesinde motor performansı ve
tırmanma kabiliyeti azalır, bu nedenle
her 1000 metre tırmanışta müsaade
edilen toplam çekme ağırlığının

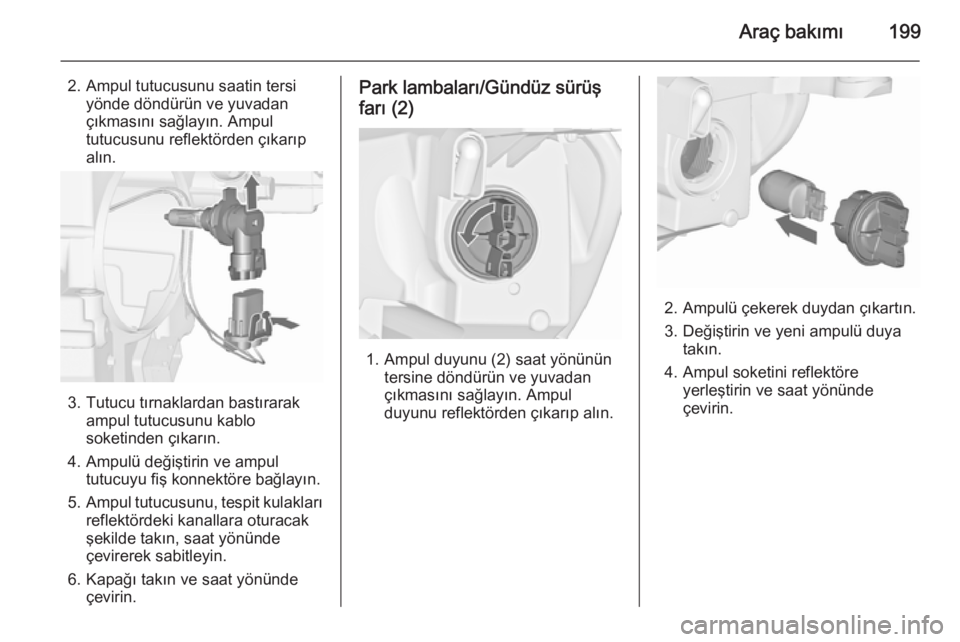

Araç bakımı199
2. Ampul tutucusunu saatin tersiyönde döndürün ve yuvadan
çıkmasını sağlayın. Ampul tutucusunu reflektörden çıkarıp
alın.
3. Tutucu tırnaklardan bastırarak ampul tutucusunu kablo
soketinden çıkarın.
4. Ampulü değiştirin ve ampul tutucuyu fiş konnektöre bağlayın.
5. Ampul tutucusunu, tespit kulakları
reflektördeki kanallara oturacak
şekilde takın, saat yönünde
çevirerek sabitleyin.
6. Kapağı takın ve saat yönünde çevirin.
Park lambaları/Gündüz sürüş
farı (2)
1. Ampul duyunu (2) saat yönünün tersine döndürün ve yuvadan
çıkmasını sağlayın. Ampul
duyunu reflektörden çıkarıp alın.
2. Ampulü çekerek duydan çıkartın.
3. Değiştirin ve yeni ampulü duya takın.
4. Ampul soketini reflektöre yerleştirin ve saat yönünde
çevirin.

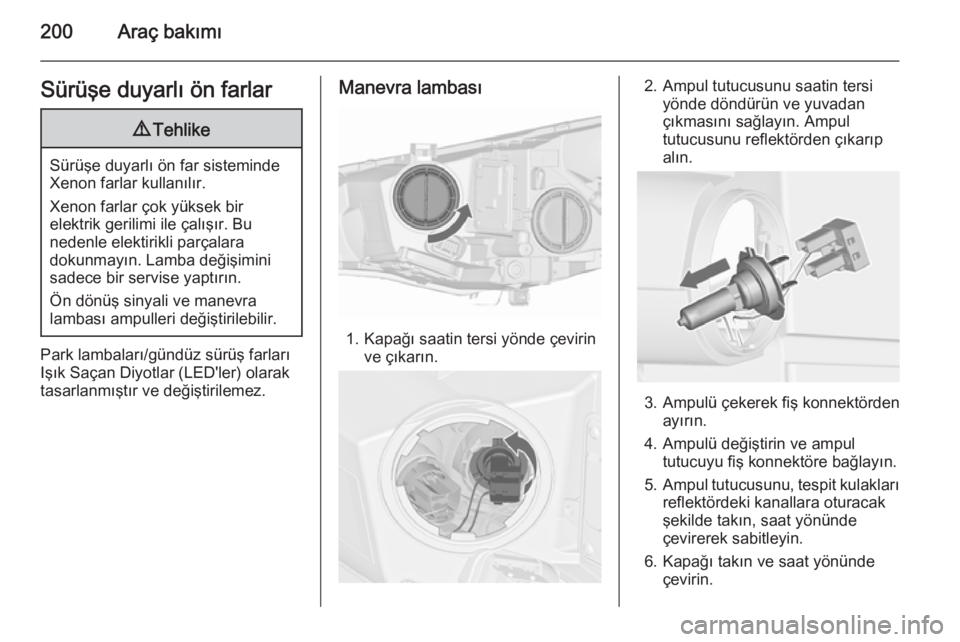

200Araç bakımıSürüşe duyarlı ön farlar9Tehlike
Sürüşe duyarlı ön far sisteminde
Xenon farlar kullanılır.
Xenon farlar çok yüksek bir
elektrik gerilimi ile çalışır. Bu
nedenle elektirikli parçalara
dokunmayın. Lamba değişimini
sadece bir servise yaptırın.
Ön dönüş sinyali ve manevra
lambası ampulleri değiştirilebilir.
Park lambaları/gündüz sürüş farları
Işık Saçan Diyotlar (LED'ler) olarak
tasarlanmıştır ve değiştirilemez.
Manevra lambası
1. Kapağı saatin tersi yönde çevirin ve çıkarın.
2. Ampul tutucusunu saatin tersiyönde döndürün ve yuvadan
çıkmasını sağlayın. Ampul tutucusunu reflektörden çıkarıp
alın.
3. Ampulü çekerek fiş konnektörden ayırın.
4. Ampulü değiştirin ve ampul tutucuyu fiş konnektöre bağlayın.
5. Ampul tutucusunu, tespit kulakları
reflektördeki kanallara oturacak
şekilde takın, saat yönünde
çevirerek sabitleyin.
6. Kapağı takın ve saat yönünde çevirin.

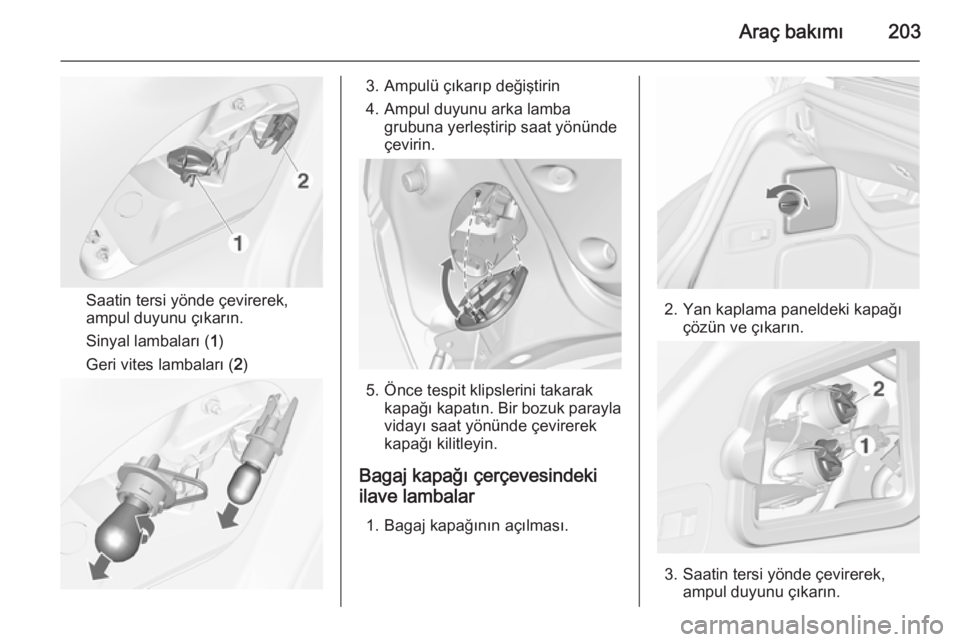

Araç bakımı203
Saatin tersi yönde çevirerek,
ampul duyunu çıkarın.
Sinyal lambaları ( 1)
Geri vites lambaları ( 2)
3. Ampulü çıkarıp değiştirin
4. Ampul duyunu arka lamba grubuna yerleştirip saat yönünde
çevirin.
5. Önce tespit klipslerini takarak kapağı kapatın. Bir bozuk parayla
vidayı saat yönünde çevirerek
kapağı kilitleyin.
Bagaj kapağı çerçevesindeki
ilave lambalar
1. Bagaj kapağının açılması.
2. Yan kaplama paneldeki kapağı çözün ve çıkarın.
3. Saatin tersi yönde çevirerek, ampul duyunu çıkarın.

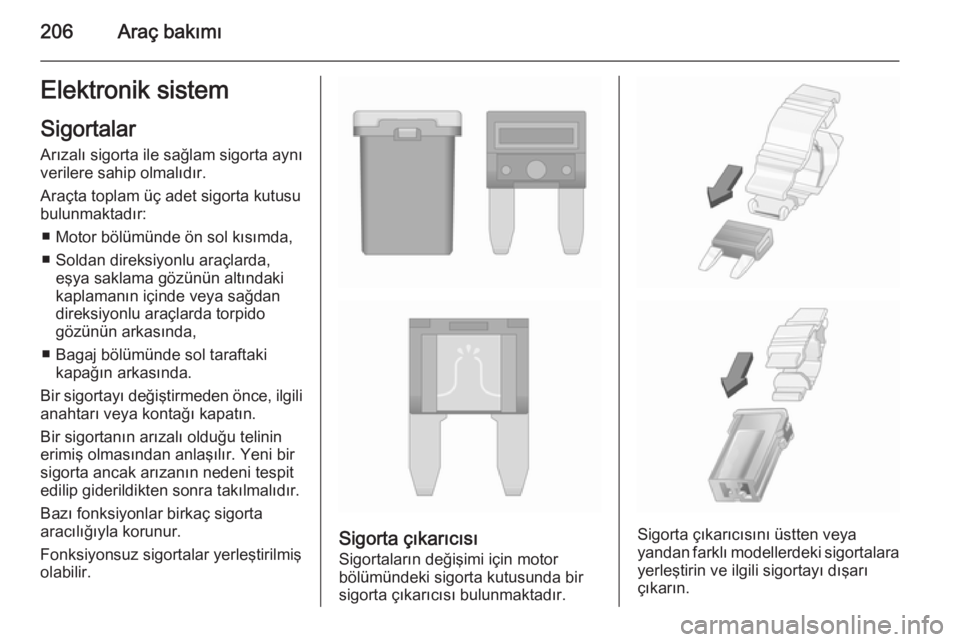

206Araç bakımıElektronik sistem
Sigortalar Arızalı sigorta ile sağlam sigorta aynı
verilere sahip olmalıdır.
Araçta toplam üç adet sigorta kutusu
bulunmaktadır:
■ Motor bölümünde ön sol kısımda,
■ Soldan direksiyonlu araçlarda, eşya saklama gözünün altındakikaplamanın içinde veya sağdan
direksiyonlu araçlarda torpido
gözünün arkasında,
■ Bagaj bölümünde sol taraftaki kapağın arkasında.
Bir sigortayı değiştirmeden önce, ilgili anahtarı veya kontağı kapatın.
Bir sigortanın arızalı olduğu telinin
erimiş olmasından anlaşılır. Yeni bir
sigorta ancak arızanın nedeni tespit
edilip giderildikten sonra takılmalıdır.
Bazı fonksiyonlar birkaç sigorta
aracılığıyla korunur.
Fonksiyonsuz sigortalar yerleştirilmiş
olabilir.
Sigorta çıkarıcısı
Sigortaların değişimi için motor
bölümündeki sigorta kutusunda bir
sigorta çıkarıcısı bulunmaktadır.Sigorta çıkarıcısını üstten veya
yandan farklı modellerdeki sigortalara yerleştirin ve ilgili sigortayı dışarı
çıkarın.

Araç bakımı215
Araç Bilgileri MenüsüX'nü seçmek
için MENU tuşuna basın.
Ayar çarkını çevirerek lastik hava
basıncı kontrol sistemini seçin.
Sistem durumu ve basınç uyarıları DIC dahilinde bir mesajı eşliğinde ilgili lastiğin ekranda yanıp sönmesi ile
gösterilir.
Tespit edilen bir düşük lastik hava
basıncı durumu kontrol lambaları w
üzerinden gösterilir 3 97.
Eğer w yanarsa, mümkün olduğu
kadar kısa bir sürede durun ve
lastikleri önerilen basınca kadar
şişirin 3 250.
w
, 60-90 saniye süreyle yanıp
sönerse ve ardından sürekli olarak
yanarsa sistemde bir hata var
demektir. Bir servise başvurun.
Lastik şişirildikten sonra, DIC'deki
lastik hava basıncı değerlerinin
güncelleştirilmesi gerekir. Bu süre
içinde w yanabilir.
w düşük sıcaklıklarda yanar ve bir
süre sürdükten sonra sönerse, bu
yaklaşan bir düşük basınç
durumunun göstergesi olabilir. Lastik
basıncını kontrol edin.
Araç mesajları 3 106.
Lastik hava basıncı arttırılması veya
azaltılması gerekiyorsa, kontağı
kapatın.
Sadece lastik hava basıncı sensörlü
lastikleri takın, aksi takdirde lastik
hava basıncı gösterilmez ve w sürekli
olarak yanar.
Geçici stepnede basınç sensörleri bulunmaz. Lastik basıncı kontrol
sistemi bu lastiklerde çalışmaya hazır
konumda değildir. Kontrol lambası w
yanar. Geri kalan üç lastik için sistem
çalışmaya devam eder.

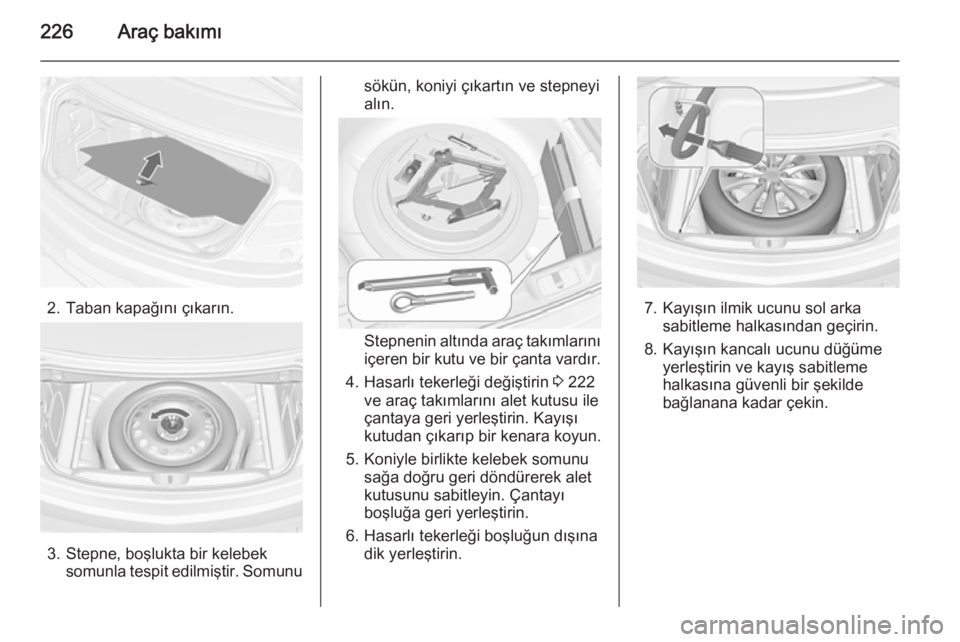

226Araç bakımı
2. Taban kapağını çıkarın.
3. Stepne, boşlukta bir kelebeksomunla tespit edilmiştir. Somunu
sökün, koniyi çıkartın ve stepneyi
alın.
Stepnenin altında araç takımlarını
içeren bir kutu ve bir çanta vardır.
4. Hasarlı tekerleği değiştirin 3 222
ve araç takımlarını alet kutusu ile
çantaya geri yerleştirin. Kayışı
kutudan çıkarıp bir kenara koyun.
5. Koniyle birlikte kelebek somunu sağa doğru geri döndürerek alet
kutusunu sabitleyin. Çantayı
boşluğa geri yerleştirin.
6. Hasarlı tekerleği boşluğun dışına dik yerleştirin.
7. Kayışın ilmik ucunu sol arka sabitleme halkasından geçirin.
8. Kayışın kancalı ucunu düğüme yerleştirin ve kayış sabitleme
halkasına güvenli bir şekilde
bağlanana kadar çekin.

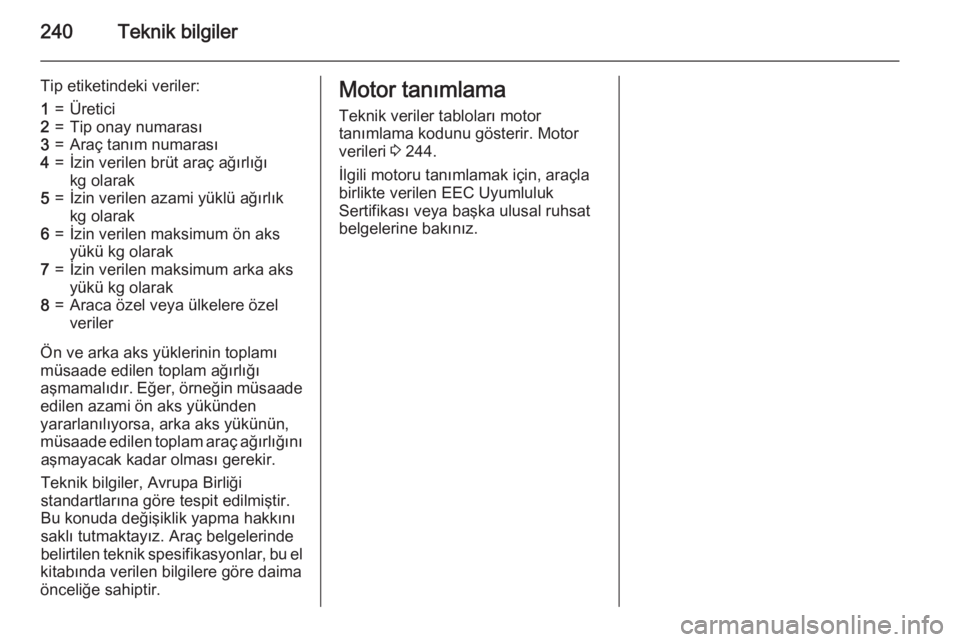

240Teknik bilgiler
Tip etiketindeki veriler:1=Üretici2=Tip onay numarası3=Araç tanım numarası4=İzin verilen brüt araç ağırlığı
kg olarak5=İzin verilen azami yüklü ağırlık
kg olarak6=İzin verilen maksimum ön aks
yükü kg olarak7=İzin verilen maksimum arka aks yükü kg olarak8=Araca özel veya ülkelere özel
veriler
Ön ve arka aks yüklerinin toplamı
müsaade edilen toplam ağırlığı
aşmamalıdır. Eğer, örneğin müsaade
edilen azami ön aks yükünden
yararlanılıyorsa, arka aks yükünün,
müsaade edilen toplam araç ağırlığını aşmayacak kadar olması gerekir.
Teknik bilgiler, Avrupa Birliği
standartlarına göre tespit edilmiştir.
Bu konuda değişiklik yapma hakkını
saklı tutmaktayız. Araç belgelerinde
belirtilen teknik spesifikasyonlar, bu el
kitabında verilen bilgilere göre daima
önceliğe sahiptir.
Motor tanımlama
Teknik veriler tabloları motor
tanımlama kodunu gösterir. Motor
verileri 3 244.
İlgili motoru tanımlamak için, araçla
birlikte verilen EEC Uyumluluk
Sertifikası veya başka ulusal ruhsat
belgelerine bakınız.

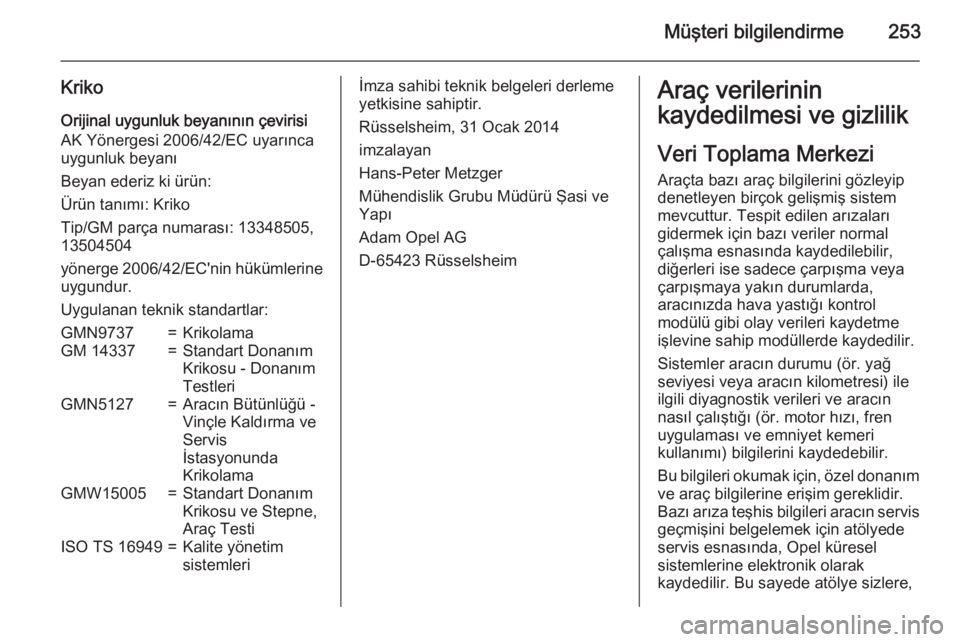

Müşteri bilgilendirme253
KrikoOrijinal uygunluk beyanının çevirisiAK Yönergesi 2006/42/EC uyarınca uygunluk beyanı
Beyan ederiz ki ürün:
Ürün tanımı: Kriko
Tip/GM parça numarası: 13348505,
13504504
yönerge 2006/42/EC'nin hükümlerine uygundur.
Uygulanan teknik standartlar:GMN9737=KrikolamaGM 14337=Standart Donanım
Krikosu - Donanım
TestleriGMN5127=Aracın Bütünlüğü -
Vinçle Kaldırma ve
Servis
İstasyonunda
KrikolamaGMW15005=Standart Donanım
Krikosu ve Stepne,
Araç TestiISO TS 16949=Kalite yönetim
sistemleriİmza sahibi teknik belgeleri derleme
yetkisine sahiptir.
Rüsselsheim, 31 Ocak 2014
imzalayan
Hans-Peter Metzger
Mühendislik Grubu Müdürü Şasi ve
Yapı
Adam Opel AG
D-65423 RüsselsheimAraç verilerinin
kaydedilmesi ve gizlilik
Veri Toplama Merkezi
Araçta bazı araç bilgilerini gözleyip
denetleyen birçok gelişmiş sistem
mevcuttur. Tespit edilen arızaları
gidermek için bazı veriler normal
çalışma esnasında kaydedilebilir,
diğerleri ise sadece çarpışma veya
çarpışmaya yakın durumlarda,
aracınızda hava yastığı kontrol
modülü gibi olay verileri kaydetme
işlevine sahip modüllerde kaydedilir.
Sistemler aracın durumu (ör. yağ
seviyesi veya aracın kilometresi) ile
ilgili diyagnostik verileri ve aracın
nasıl çalıştığı (ör. motor hızı, fren
uygulaması ve emniyet kemeri
kullanımı) bilgilerini kaydedebilir.
Bu bilgileri okumak için, özel donanım ve araç bilgilerine erişim gereklidir.
Bazı arıza teşhis bilgileri aracın servis geçmişini belgelemek için atölyede
servis esnasında, Opel küresel
sistemlerine elektronik olarak
kaydedilir. Bu sayede atölye sizlere,

259
M
Manuel şanzıman ......................151
Manuel vites değiştirme modu ...149
Merkezi kilit sistemi ...................... 23
Motor bölmesi sigorta kutusu ..... 207
Motor devir saati ..........................89
Motor egzozu ............................. 143
Motor soğutma sıvısı sıcaklık göstergesi ................................. 90
Motor soğutma suyu ..................194
Motor tanımlama......................... 240
Motorun ara kablo ile çalıştırılması ........................... 228
Motorun çalıştırılması ................139
Motor verileri .............................. 244
Motor yağ basıncı ........................97
Motor yağı ................. 192, 237, 241
N Nesne tespit sistemleri ...............165
O
Okuma lambaları .......................124
Orta konsoldaki eşya koyma yeri . 74
Otomatik far açma fonksiyonu ...114
Otomatik kilitleme ........................25
Otomatik şanzıman .................... 147Ö
Ön cam ......................................... 32
Ön cam silecekleri ve yıkama sistemi ...................................... 83
Önde araç tespit edildi ..................99
Öndeki Mesafe Göstergesi .........164
Önden çarpışma alarmı ..............162
Ön dönüş sinyali lambaları ........201
Önerilen sıvılar ve yağlar ............241
Ön hava yastığı sistemi ...............63
Ön ısıtma ..................................... 96
Ön kısımdaki eşya saklama gözü. 73
Ön koltuklar .................................. 49
Ön sis farları .............................. 121
P Park Asistanı ............................. 165
Park etme ............................ 19, 142
Park lambaları ....................113, 122
Partikül filtresi ............................. 143
Patlak.......................................... 222
Pedalı çalıştırın ............................. 95
Performans ................................ 246
Pil gücü ...................................... 107
Plaka lambası ............................ 205
Polen filtresi ............................... 136R
Radyo Frekansı Tanımlaması (RFID) ..................................... 254
Radyo frekanslı uzaktan kumanda 22
Römork/karavan çekme ............. 185
Römork bağlantısı ......................185
Rüzgar deflektörü .........................43
S
Saat .............................................. 85
Sabit havalandırma çıkışları ......136
Sabitleme halkaları ......................78
Seçici katalitik redüksiyon........... 145
Selektör ..................................... 115
Sembollerin anlamları ....................4
Servis ................................. 136, 236
Servis/bakım bilgisi ....................236
Servis ekranı ................................ 90
Servis ömrü sonu geri kazanım . 191
Servo direksiyon ........................... 96
Seyir kilometre sayacı .................89
Sigortalar ................................... 206
Silecek lastiğinin değiştirilmesi ..197
Sis farı ......................................... 99
Sis lambaları .............................. 201
Soğutma suyu ve antifriz ............237
Stepne ....................................... 225
Stop-start sistemi ........................140
Sürücü bilgi sistemi....................... 99
