OPEL CASCADA 2015.5 Uporabniški priročnik

Ključi, vrata, okna39
Če katera od navedenih zahtev ni
izpolnjena, se oglasi zvočno
opozorilo in se na voznikovem
informacijskem zaslonu (DIC)
prikaže sporočilo. Zložljiva
platnena streha se po pritisku na
stikalo ne odpre ali zapre.
■ Pred zadnjim steklom ali v gibalnem območju platnene
zložljive strehe in pokrova platnene
zložljive strehe ne sme biti
nobenega predmeta.
Če samodejni pomik pri odprti
platneni zložljivi strehi ne deluje,
uporabite ročni način zapiranja
skladno z opisom "Ročno zapiranje v
primeru sistemske napake" v
nadaljevanju.
Splošni nasveti Opomba■ Funkcijsko stikalo držite pritisnjeno, dokler se ne oglasi
zvočni signal ali dokler se ne
vključi kratko opozorilno utripanje
smernikov, ki potrdi, da je
platnena zložljiva streha povsem
odprta ali zaprta.
■ Platneno zložljivo streho lahko zadržite v vmesnem položaju in
tako omogočite lažje čiščenje
vmesnih prostorov in tesnil. Pomik
platnene zložljive strehe lahko s pritiskom na stikalo v sredinski
konzoli ustavite v vmesnem
položaju za največ 7 minut,
medtem ko je kontakt vključen. Ko ta čas poteče, se oglasi zvočno
opozorilo, hidravlični tlak v
sistemu se zniža in platnena
zložljiva streha se lahko začne
samodejno pomikati.■ Ne odpirajte platnene zložljive strehe v mokrem, poledenelem aliumazanem stanju.
■ Pomikanje platnene zložljive strehe na neravnih tleh lahko vodi
do napak ali poškodb.
■ Nega vozila 3 230.
Ročno zapiranje v primeru sistemske napake
V primeru napake elektro-
hidravličnega proženja, lahko odprto
platneno zložljivo streho zaprete
ročno.

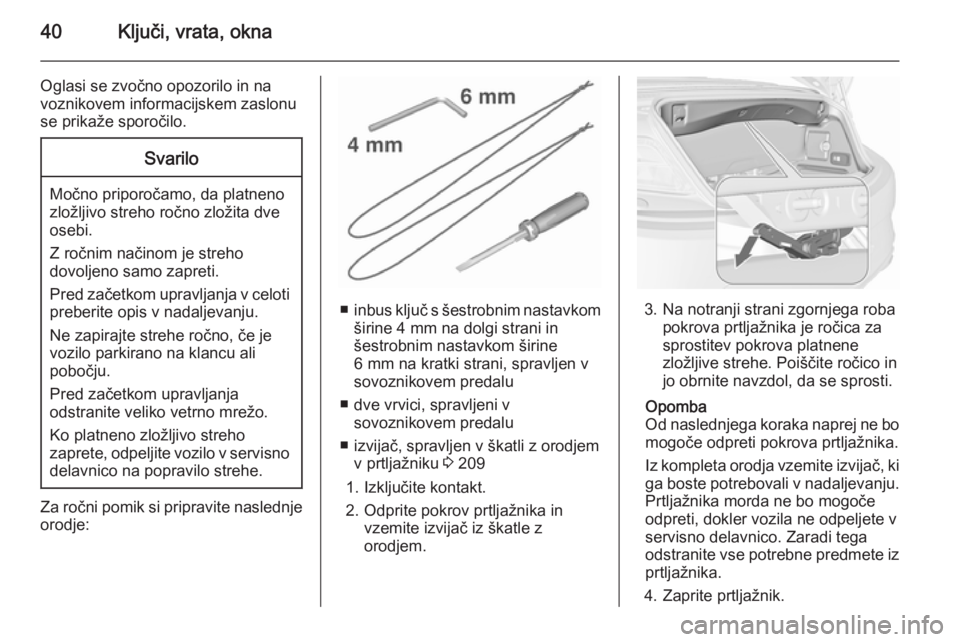

40Ključi, vrata, okna
Oglasi se zvočno opozorilo in na
voznikovem informacijskem zaslonu
se prikaže sporočilo.Svarilo
Močno priporočamo, da platneno
zložljivo streho ročno zložita dve
osebi.
Z ročnim načinom je streho
dovoljeno samo zapreti.
Pred začetkom upravljanja v celoti preberite opis v nadaljevanju.
Ne zapirajte strehe ročno, če je
vozilo parkirano na klancu ali
pobočju.
Pred začetkom upravljanja
odstranite veliko vetrno mrežo.
Ko platneno zložljivo streho
zaprete, odpeljite vozilo v servisno delavnico na popravilo strehe.
Za ročni pomik si pripravite naslednje
orodje:
■ inbus ključ s šestrobnim nastavkom
širine 4 mm na dolgi strani in
šestrobnim nastavkom širine
6 mm na kratki strani, spravljen v
sovoznikovem predalu
■ dve vrvici, spravljeni v sovoznikovem predalu
■ izvijač, spravljen v škatli z orodjem v prtljažniku 3 209
1. Izključite kontakt.
2. Odprite pokrov prtljažnika in vzemite izvijač iz škatle z
orodjem.3. Na notranji strani zgornjega roba pokrova prtljažnika je ročica za
sprostitev pokrova platnene
zložljive strehe. Poiščite ročico in
jo obrnite navzdol, da se sprosti.
Opomba
Od naslednjega koraka naprej ne bo
mogoče odpreti pokrova prtljažnika.
Iz kompleta orodja vzemite izvijač, ki ga boste potrebovali v nadaljevanju.
Prtljažnika morda ne bo mogoče
odpreti, dokler vozila ne odpeljete v
servisno delavnico. Zaradi tega
odstranite vse potrebne predmete iz prtljažnika.
4. Zaprite prtljažnik.

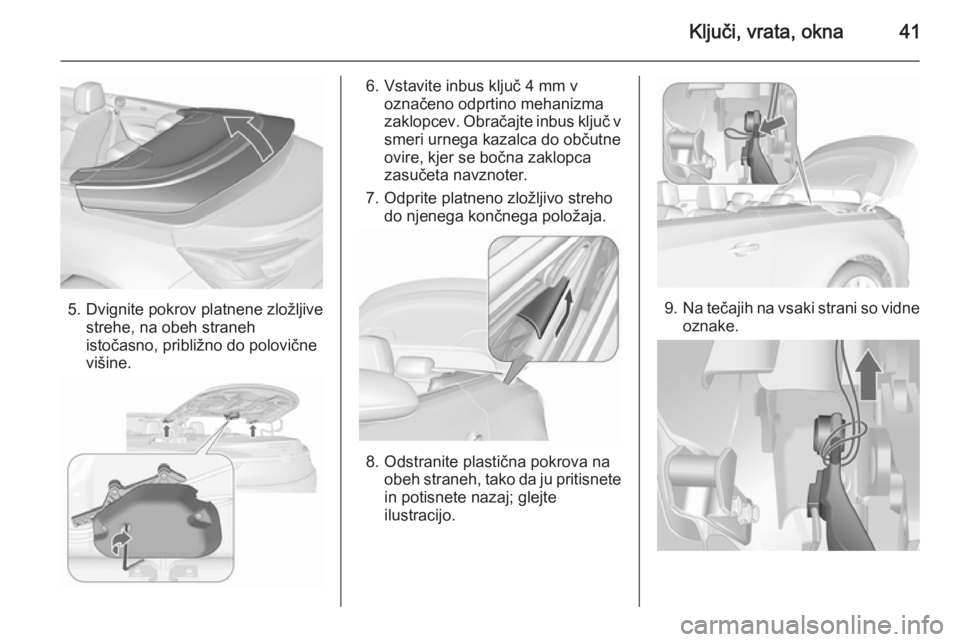

Ključi, vrata, okna41
5. Dvignite pokrov platnene zložljivestrehe, na obeh straneh
istočasno, približno do polovične
višine.
6. Vstavite inbus ključ 4 mm v označeno odprtino mehanizma
zaklopcev. Obračajte inbus ključ v
smeri urnega kazalca do občutne ovire, kjer se bočna zaklopca
zasučeta navznoter.
7. Odprite platneno zložljivo streho do njenega končnega položaja.
8. Odstranite plastična pokrova naobeh straneh, tako da ju pritisnete
in potisnete nazaj; glejte
ilustracijo.
9. Na tečajih na vsaki strani so vidne
oznake.

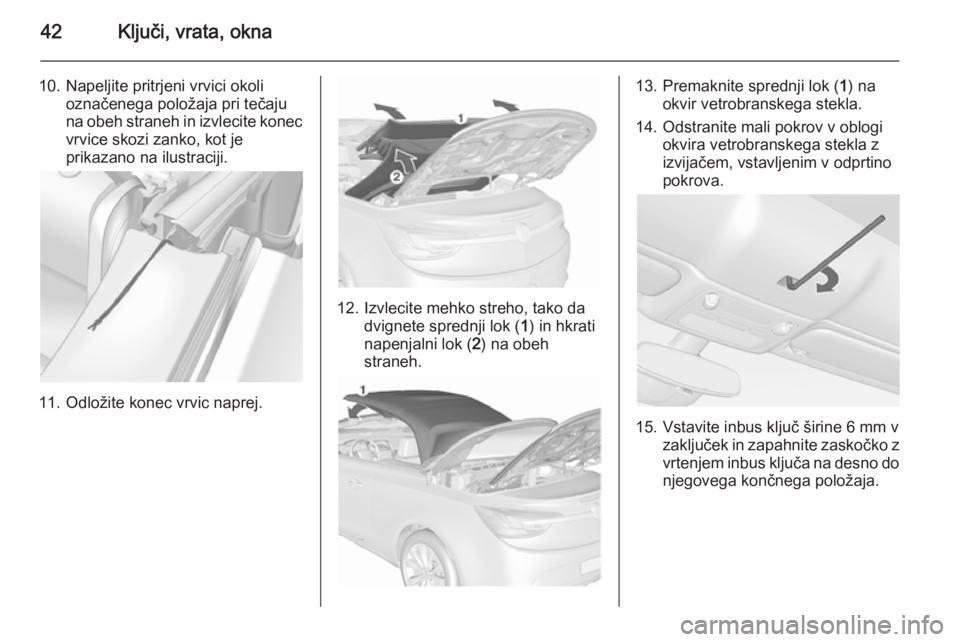

42Ključi, vrata, okna
10. Napeljite pritrjeni vrvici okolioznačenega položaja pri tečaju
na obeh straneh in izvlecite konec vrvice skozi zanko, kot je
prikazano na ilustraciji.
11. Odložite konec vrvic naprej.
12. Izvlecite mehko streho, tako da dvignete sprednji lok ( 1) in hkrati
napenjalni lok ( 2) na obeh
straneh.
13. Premaknite sprednji lok ( 1) na
okvir vetrobranskega stekla.
14. Odstranite mali pokrov v oblogi okvira vetrobranskega stekla z
izvijačem, vstavljenim v odprtino
pokrova.
15. Vstavite inbus ključ širine 6 mm v zaključek in zapahnite zaskočko zvrtenjem inbus ključa na desno do
njegovega končnega položaja.

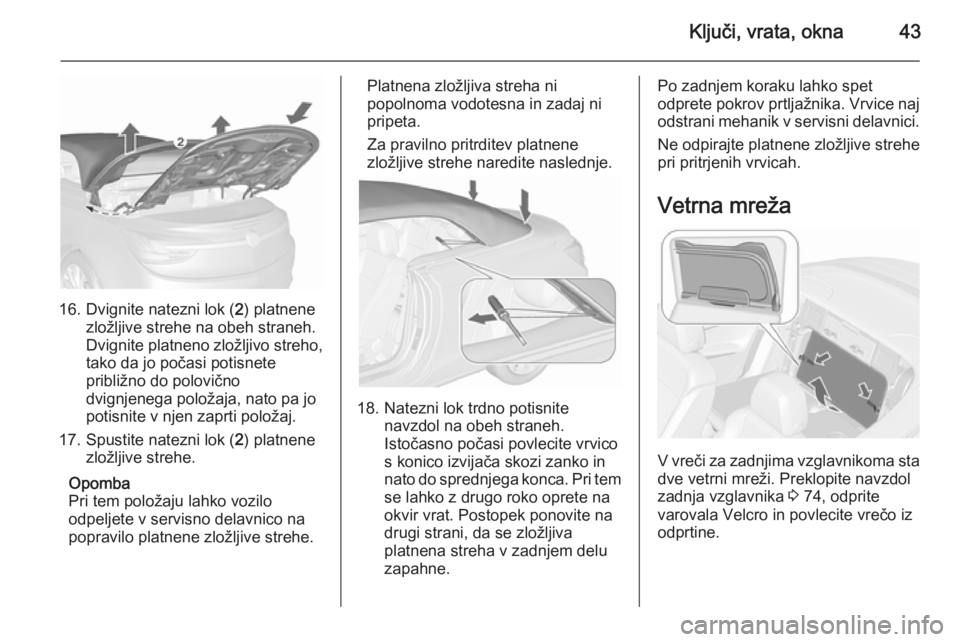

Ključi, vrata, okna43
16. Dvignite natezni lok (2) platnene
zložljive strehe na obeh straneh.
Dvignite platneno zložljivo streho,
tako da jo počasi potisnete
približno do polovično
dvignjenega položaja, nato pa jo potisnite v njen zaprti položaj.
17. Spustite natezni lok ( 2) platnene
zložljive strehe.
Opomba
Pri tem položaju lahko vozilo odpeljete v servisno delavnico na popravilo platnene zložljive strehe.
Platnena zložljiva streha ni
popolnoma vodotesna in zadaj ni
pripeta.
Za pravilno pritrditev platnene
zložljive strehe naredite naslednje.
18. Natezni lok trdno potisnite navzdol na obeh straneh.
Istočasno počasi povlecite vrvico
s konico izvijača skozi zanko in
nato do sprednjega konca. Pri tem
se lahko z drugo roko oprete na
okvir vrat. Postopek ponovite na
drugi strani, da se zložljiva
platnena streha v zadnjem delu
zapahne.
Po zadnjem koraku lahko spet
odprete pokrov prtljažnika. Vrvice naj
odstrani mehanik v servisni delavnici.
Ne odpirajte platnene zložljive strehe
pri pritrjenih vrvicah.
Vetrna mreža
V vreči za zadnjima vzglavnikoma sta dve vetrni mreži. Preklopite navzdol
zadnja vzglavnika 3 74, odprite
varovala Velcro in povlecite vrečo iz
odprtine.

44Ključi, vrata, okna
■ Malo vetrno mrežo je mogočenamestiti med zadnjima
vzglavnikoma.
■ Veliko vetrno mrežo je mogoče namestiti za sprednjima sedežema.
Na vetrobran ne polagajte
predmetov.
Vetrno mrežo namestite pri odprti
platneni zložljivi strehi.
Pritrditev male vetrne mreže ■ Preklopite levo zadnje naslonjalo navzdol 3 74.■ Odstranite pokrov z vodila med
zadnjima vzglavnikoma, tako da gapotisnete bočno proti levi strani
vozila.
■ Vstavite adapter vetrne mreže z dvignjenim delom v nasprotno
odprtino vodila.
■ Potisnite vetrno mrežo v vodilo na desni strani vozila tako, da se
zaskoči.
■ Dvignite zadnje naslonjalo.
Vetrno mrežo odstranite v obrnjenem vrstnem redu namestitve.
Pritrditev velike vetrne mreže ■ Vzemite vetrno mrežo iz vreče.
■ Izvlecite štiri varovalne zatiče vetrne mreže: zgornja zatiča sta
obremenjena na vzmet in izskočita
iz nosilcev na obeh straneh,
spodnja zatiča izskočita po dvigu
zapornih elementov na drsnikih na
obeh straneh.
■ Razprostrite vetrno mrežo.

Ključi, vrata, okna45
■ S tečaji za prednjima sedežemavstavite desna varovalna zatiča v
odprtini desne obloge zraven
zadnjega sedeža. Vetrno mrežo v
sredini nekoliko preganite in
vstavite leva varovalna zatiča v
odprtini leve obloge. Preverite, ali
so vsi zatiči pravilno zaskočeni.
Vetrno mrežo v sredini potisnite
navzdol.■ Preklopite zgornji del v navpični položaj.
Pri nameščeni veliki vetrni mreži ne
more nihče sedeti na zadnjih sedežih.
Navpični del vetrne mreže lahko po
uporabi preklopite navzdol.
Vetrna mreža lahko ostane
nameščena tudi pri zaprti platneni
zložljivi strehi.
Za odstranitev vetrne mreže
preklopite navzdol njen navpični del.
Privzdignite vetrno mrežo v sredini in
jo odstranite iz odprtin na obeh
straneh.
Spravljanje vetrne mreže
Ko želite vetrno mrežo pospraviti,
potisnite zadnja varovalna zatiča
nazaj in ju obrnite v nosilca. Potisnite
drsnika sprednjih varovalnih zatičev
nazaj, da se zaskočita. Obrnite vetrno
mrežo navznoter in jo spravite v
vrečo.
Preklopite zadnji naslonjali navzdol.
Poravnajte trdo pokrivalo vreče v
prtljažnik. Namestite vrečo od spodaj
navzgor na stransko vodilo v odprtini
zgornjega okvira. Pritrdite vrečo z
varovali Velcro na pritrdilna ušesca
na obeh straneh. Dvignite zadnji
naslonjali.

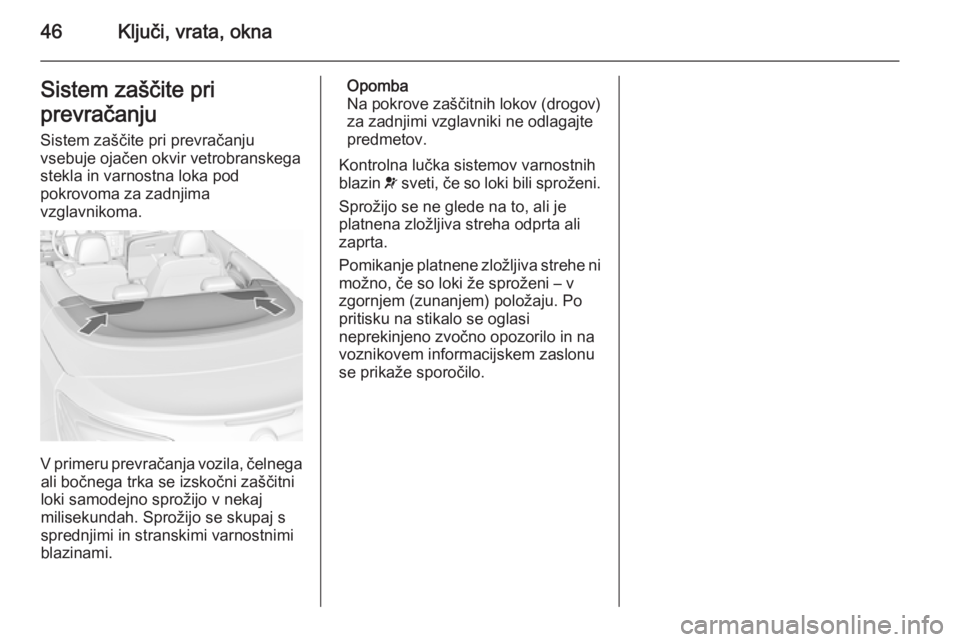

46Ključi, vrata, oknaSistem zaščite pri
prevračanju
Sistem zaščite pri prevračanju
vsebuje ojačen okvir vetrobranskega
stekla in varnostna loka pod
pokrovoma za zadnjima
vzglavnikoma.
V primeru prevračanja vozila, čelnega ali bočnega trka se izskočni zaščitni
loki samodejno sprožijo v nekaj
milisekundah. Sprožijo se skupaj s
sprednjimi in stranskimi varnostnimi
blazinami.
Opomba
Na pokrove zaščitnih lokov (drogov)
za zadnjimi vzglavniki ne odlagajte
predmetov.
Kontrolna lučka sistemov varnostnih
blazin v sveti, če so loki bili sproženi.
Sprožijo se ne glede na to, ali je
platnena zložljiva streha odprta ali
zaprta.
Pomikanje platnene zložljiva strehe ni možno, če so loki že sproženi – v
zgornjem (zunanjem) položaju. Po
pritisku na stikalo se oglasi
neprekinjeno zvočno opozorilo in na
voznikovem informacijskem zaslonu
se prikaže sporočilo.

Sedeži in varnostni sistemi47Sedeži in varnostni
sistemiVzglavniki ..................................... 47 Prednji sedeži .............................. 49
Varnostni pasovi ..........................56
Sistem varnostnih blazin ..............59
Varovala za otroke .......................65Vzglavniki
Položaj9 Opozorilo
Vozite le s primerno nastavljenimi
vzglavniki.
Zgornji rob vzglavnika naj bo v isti
višini z zgornjim delom glave potnika.
Če to pri zelo visokih osebah ni
izvedljivo, nastavite vzglavnik v
najvišji možni položaj oz. v najnižji
možni položaj pri zelo nizkih osebah.
Nastavitev
Vzglavniki sprednjih sedežev
Nastavitev višine
S pritiskom gumba sprostite
vzglavnik, nastavite višino in pustite,
da se zaskoči v zavarovani položaj.

48Sedeži in varnostni sistemi
Vodoraven položaj
Povlecite oporo vzglavnika počasi
naprej. Zaklene se v različnih
položajih.
Za vračanje v skrajni zadnji položaj ga potegnite do konca naprej in spustite.
Vzglavniki zadnjih sedežev
Nastavitev višine
Povlecite vzglavnik navzgor, da se
zaskoči. Za pomik navzdol, pritisnite
zaskočko in jo sprostite ter potisnite
vzglavnik navzdol.
Odstranitev zadnjega vzglavnika
Npr. pri uporabi otroškega
varnostnega sedeža 3 65.
Pritisnite obe zaponki, potegnite
vzglavnik navzgor iz naslonjala.
Namestite vzglavnik v mrežasto
vrečo in pritrdite spodnjo stran vreče
z varovalnimi elementi Velcro na dno
prtljažnika. Primerne mrežaste vreče
so na voljo v pooblaščenih servisnih
delavnicah.
Aktivni vzglavniki
V primeru trčenja od zadaj se aktivni
vzglavniki samodejno pomaknejo
nekoliko naprej. Vzglavnik podpre
glavo v tem primeru učinkoviteje in
tako bistveno zmanjša nevarnost
poškodbe tilnika.
