ABS OPEL CASCADA 2015.5 Uporabniški priročnik

Instrumenti in upravni elementi93
SvetiZa sprostitev električne ročne zavore
morate pritisniti zavorni pedal 3 151.
Za zagon motorja v načinu Autostop
morate pritisniti pedal sklopke.
Sistem Stop-start 3 138.
Utripa Za prvi zagon motorja morate pritisnitipedal sklopke 3 18, 3 137.
Pri nekaterih različicah se na
voznikovem informacijskem zaslonu
(DIC) prikaže obvestilo 'Pritisnite
pedal' 3 105.
Električna ročna zavora m sveti ali utripa rdeče.
Sveti
Električna ročna zavora je zategnjena 3 151.Utripa
Električna ročna zavora ni docela
sproščena oz. zategnjena. Vključite
kontakt, pritisnite zavorni pedal in
poskusite ponastaviti sistem s
sprostitvijo in ponovnim vklopom
električne ročne zavore. Če m še
dalje utripa, nemudoma poiščite
servisno delavnico.
Napaka električne ročne
zavore j sveti ali utripa rumeno.
Sveti
Električna ročna zavora deluje z
zmanjšano silo 3 151.
Utripa Električna ročna zavora je v
servisnem režimu. Ustavite vozilo,
zategnite in sprostite električno ročno zavoro za ponastavitev.9 Opozorilo
Napako dajte nemudoma odpraviti
strokovnjakom v servisni
delavnici.
Sistem proti blokiranju
koles (ABS)
u sveti rumeno.
Prižge se za nekaj sekund po
vključitvi kontakta. Ko kontrolna lučka
ugasne, je sistem pripravljen na
delovanje.
Če kontrolna lučka po nekaj
sekundah ne ugasne ali zasveti med
vožnjo, gre za motnjo v sistemu ABS. Zavorni sistem še vedno deluje,
vendar brez regulacije ABS.
Sistem proti blokiranju koles 3 150.
Preklop v višjo prestavo R s številko naslednje višje prestave
je prikazan kot polna stran na
voznikovem informacijskem zaslonu,

94Instrumenti in upravni elementi
ko je prestavljanje v višjo prestavo
priporočeno zaradi varčevanja
goriva.
Pomočnik pri vožnji EcoFlex 3 97.
Servo volan
c sveti rumeno.
Sveti pri zmanjšani podpori
servo krmiljenja Podpora servo krmiljenja je
zmanjšana zaradi pregrevanja
sistema. Kontrolna lučka ugasne, ko
je sistem ohlajen.
Sistem Stop-start 3 138.
Sveti pri onemogočeni podpori servo krmiljenja Napaka v sistemu servo krmiljenja.
Poiščite servisno delavnico.
Opozarjanje o menjavi
voznega pasu ) sveti zeleno ali utripa rumeno.Sveti zeleno
Sistem je vklopljen in pripravljen na delovanje.
Utripa rumeno
Sistem prepozna nenamerno
menjavo voznega pasu.
Elektronski stabilnostni
nadzor izklopljen n sveti rumeno.
Sistem tedaj ne deluje.
Elektronski stabilnostni
nadzor in sistem proti
zdrsavanju koles b sveti ali utripa rumeno.
Utripa
Sistem je vklopljen in dejaven.
Utegne se zmanjšati navor motorja;
priti utegne tudi do rahlega
samodejnega zaviranja vozila.Sveti
V sistemu je napaka. Na voznikovem informacijskem zaslonu (DIC) se
pojavi opozorilno sporočilo. Vožnjo
lahko nadaljujete. Sistem ne deluje. Stabilnost vozila se utegne zaradi
slabših razmer na vozišču poslabšati.
Napako dajte nemudoma odpraviti strokovnjakom v servisni delavnici.
Elektronski nadzor stabilnosti (ESC)
3 154, sistem proti zdrsu pogonskih
koles (TC) 3 153.
Traction Control sistem
izklopljen k sveti rumeno.
Sistem tedaj ne deluje.
Predgretje
! sveti rumeno.
Vključeno predgretje valjev. Deluje le
pri nizkih zunanjih temperaturah.
Filter sajastih delcev % sveti ali utripa rumeno.

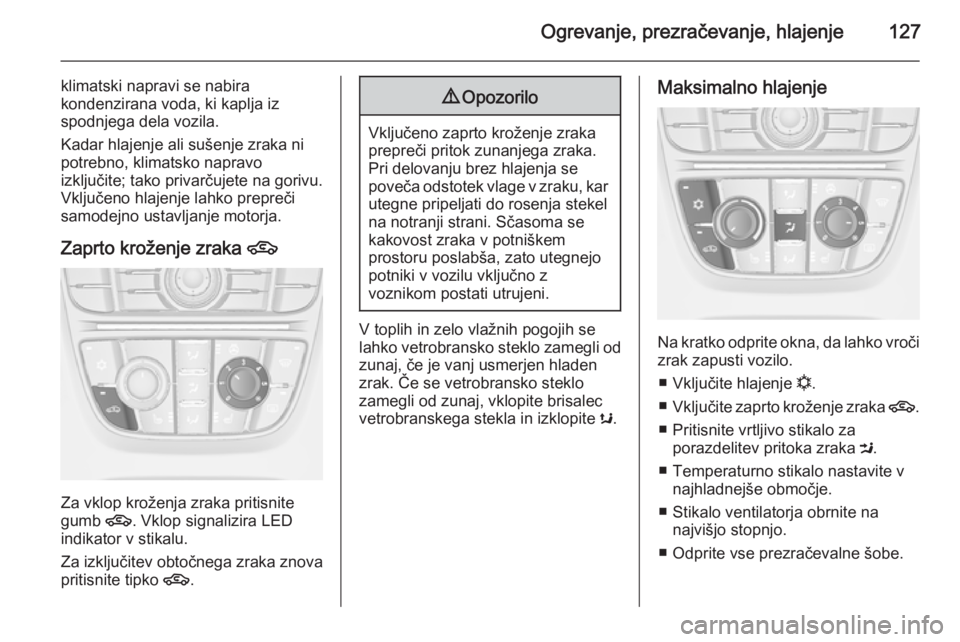

Ogrevanje, prezračevanje, hlajenje127
klimatski napravi se nabira
kondenzirana voda, ki kaplja iz
spodnjega dela vozila.
Kadar hlajenje ali sušenje zraka ni potrebno, klimatsko napravo
izključite; tako privarčujete na gorivu.
Vključeno hlajenje lahko prepreči
samodejno ustavljanje motorja.
Zaprto kroženje zraka 4
Za vklop kroženja zraka pritisnite
gumb 4. Vklop signalizira LED
indikator v stikalu.
Za izključitev obtočnega zraka znova
pritisnite tipko 4.
9
Opozorilo
Vključeno zaprto kroženje zraka
prepreči pritok zunanjega zraka.
Pri delovanju brez hlajenja se
poveča odstotek vlage v zraku, kar utegne pripeljati do rosenja stekel
na notranji strani. Sčasoma se
kakovost zraka v potniškem
prostoru poslabša, zato utegnejo potniki v vozilu vključno z
voznikom postati utrujeni.
V toplih in zelo vlažnih pogojih se
lahko vetrobransko steklo zamegli od
zunaj, če je vanj usmerjen hladen
zrak. Če se vetrobransko steklo
zamegli od zunaj, vklopite brisalec
vetrobranskega stekla in izklopite s.
Maksimalno hlajenje
Na kratko odprite okna, da lahko vroči
zrak zapusti vozilo.
■ Vključite hlajenje n.
■ Vključite zaprto kroženje zraka 4.
■ Pritisnite vrtljivo stikalo za porazdelitev pritoka zraka M.
■ Temperaturno stikalo nastavite v najhladnejše območje.
■ Stikalo ventilatorja obrnite na najvišjo stopnjo.
■ Odprite vse prezračevalne šobe.

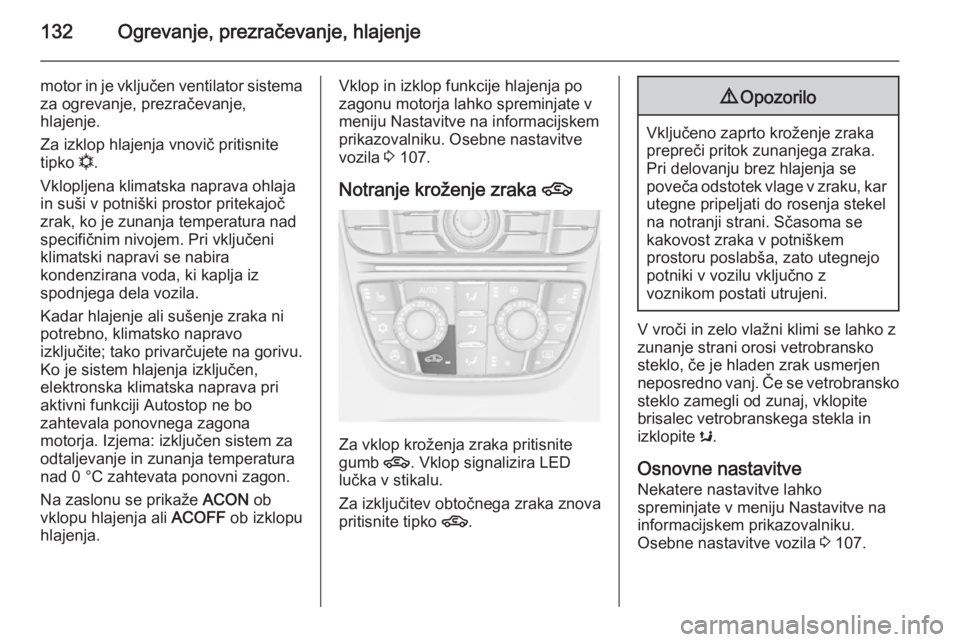

132Ogrevanje, prezračevanje, hlajenje
motor in je vključen ventilator sistemaza ogrevanje, prezračevanje,
hlajenje.
Za izklop hlajenja vnovič pritisnite tipko n.
Vklopljena klimatska naprava ohlaja
in suši v potniški prostor pritekajoč
zrak, ko je zunanja temperatura nad
specifičnim nivojem. Pri vključeni
klimatski napravi se nabira
kondenzirana voda, ki kaplja iz
spodnjega dela vozila.
Kadar hlajenje ali sušenje zraka ni
potrebno, klimatsko napravo
izključite; tako privarčujete na gorivu.
Ko je sistem hlajenja izključen,
elektronska klimatska naprava pri
aktivni funkciji Autostop ne bo
zahtevala ponovnega zagona
motorja. Izjema: izključen sistem za
odtaljevanje in zunanja temperatura
nad 0 °C zahtevata ponovni zagon.
Na zaslonu se prikaže ACON ob
vklopu hlajenja ali ACOFF ob izklopu
hlajenja.Vklop in izklop funkcije hlajenja po zagonu motorja lahko spreminjate v
meniju Nastavitve na informacijskem
prikazovalniku. Osebne nastavitve
vozila 3 107.
Notranje kroženje zraka 4
Za vklop kroženja zraka pritisnite
gumb 4. Vklop signalizira LED
lučka v stikalu.
Za izključitev obtočnega zraka znova
pritisnite tipko 4.
9Opozorilo
Vključeno zaprto kroženje zraka
prepreči pritok zunanjega zraka.
Pri delovanju brez hlajenja se
poveča odstotek vlage v zraku, kar utegne pripeljati do rosenja stekel
na notranji strani. Sčasoma se
kakovost zraka v potniškem
prostoru poslabša, zato utegnejo potniki v vozilu vključno z
voznikom postati utrujeni.
V vroči in zelo vlažni klimi se lahko z
zunanje strani orosi vetrobransko
steklo, če je hladen zrak usmerjen
neposredno vanj. Če se vetrobransko
steklo zamegli od zunaj, vklopite
brisalec vetrobranskega stekla in
izklopite s.
Osnovne nastavitve Nekatere nastavitve lahko
spreminjate v meniju Nastavitve na
informacijskem prikazovalniku.
Osebne nastavitve vozila 3 107.

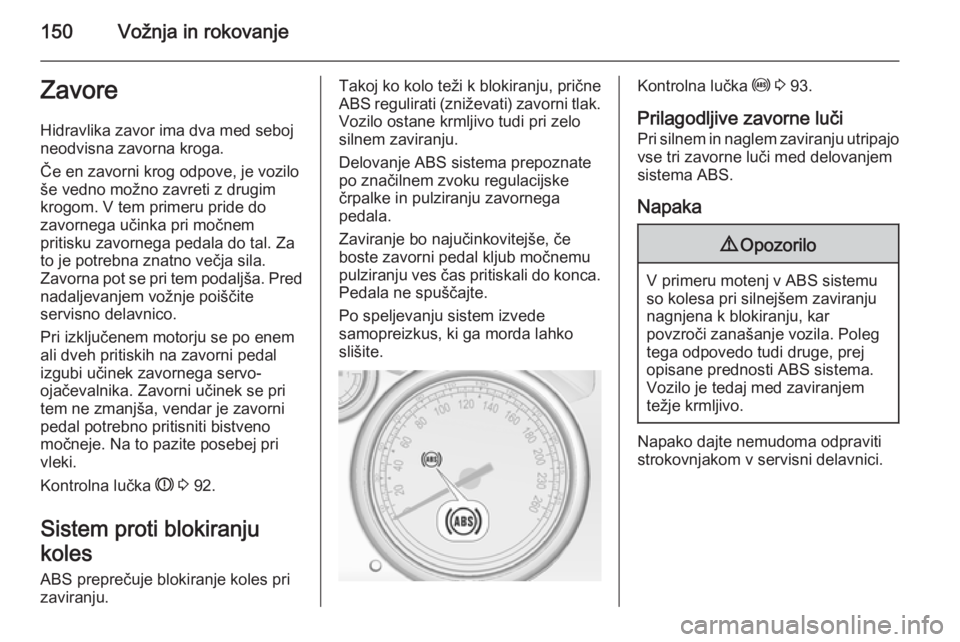

150Vožnja in rokovanjeZavore
Hidravlika zavor ima dva med seboj
neodvisna zavorna kroga.
Če en zavorni krog odpove, je vozilo
še vedno možno zavreti z drugim
krogom. V tem primeru pride do
zavornega učinka pri močnem
pritisku zavornega pedala do tal. Za
to je potrebna znatno večja sila.
Zavorna pot se pri tem podaljša. Pred
nadaljevanjem vožnje poiščite
servisno delavnico.
Pri izključenem motorju se po enem
ali dveh pritiskih na zavorni pedal izgubi učinek zavornega servo-
ojačevalnika. Zavorni učinek se pri
tem ne zmanjša, vendar je zavorni
pedal potrebno pritisniti bistveno
močneje. Na to pazite posebej pri
vleki.
Kontrolna lučka R 3 92.
Sistem proti blokiranju
koles
ABS preprečuje blokiranje koles pri
zaviranju.Takoj ko kolo teži k blokiranju, prične
ABS regulirati (zniževati) zavorni tlak. Vozilo ostane krmljivo tudi pri zelo
silnem zaviranju.
Delovanje ABS sistema prepoznate
po značilnem zvoku regulacijske črpalke in pulziranju zavornega
pedala.
Zaviranje bo najučinkovitejše, če
boste zavorni pedal kljub močnemu
pulziranju ves čas pritiskali do konca.
Pedala ne spuščajte.
Po speljevanju sistem izvede
samopreizkus, ki ga morda lahko
slišite.Kontrolna lučka u 3 93.
Prilagodljive zavorne luči Pri silnem in naglem zaviranju utripajovse tri zavorne luči med delovanjemsistema ABS.
Napaka9 Opozorilo
V primeru motenj v ABS sistemu
so kolesa pri silnejšem zaviranju nagnjena k blokiranju, kar
povzroči zanašanje vozila. Poleg
tega odpovedo tudi druge, prej
opisane prednosti ABS sistema.
Vozilo je tedaj med zaviranjem
težje krmljivo.
Napako dajte nemudoma odpraviti
strokovnjakom v servisni delavnici.

Vožnja in rokovanje155
Če vozilo doseže mejno stanje
stabilnosti, se sistem ESP ob
enkratnem pritisku na zavorni pedal
samodejno vključi za toliko časa,
kolikor traja to mejno stanje.
ESC ponovno vklopite s ponovnim
pritiskom tipke b. Če je bil predhodno
TC sistem izklopljen, se TC in ESC
ponovno vklopita.
ESC se ponovno vklopi z naslednjo
vključitvijo kontakta.
Interaktivni vozni sistem Flex Ride (vozna fleksibilnost)
Flex Ride vozni sistem omogoča
vozniku izbiranje med tremi voznimi režimi:
■ SPORT režim: pritisnite gumb SPORT , LED zasveti.
■ TOUR režim: pritisnite gumb TOUR , LED zasveti.
■ NORMAL režim: noben od dveh gumbov SPORT in TOUR ni
pritisnjen, nobena LED ne sveti.Izklop režima SPORT ali TOUR s
ponovnim pritiskom ustreznega
gumba.
V vsakem voznem režimu združuje
Flex Ride mreža naslednje
elektronske sisteme:
■ Elektronska regulacija vzmetenja/ blaženja
■ Reakcija na pedal za plin
■ Krmiljenje
■ Elektronski stabilnostni nadzor (ESC)
■ Sistem proti blokiranju koles (ABS) z nadzorom zaviranja ob zavijanju
(CBC)
■ Avtomatski menjalnikSPORT režim
Nastavitve sistema so prirejene
športnemu stilu vožnje:
■ Vzmetenje blažilcev postane trše in
omogoča boljši stik z voziščem.
■ Motor reagira na pedal za plin bistveno hitreje.
■ Zmanjšana moč servo volana.
■ Točka prestavljanja avtomatskega menjalnika je zamaknjena -
zakasnjena.
■ Pri vklopljenem SPORT režimu se osvetlitev glavnih instrumentovspremeni z bele na rdečo.

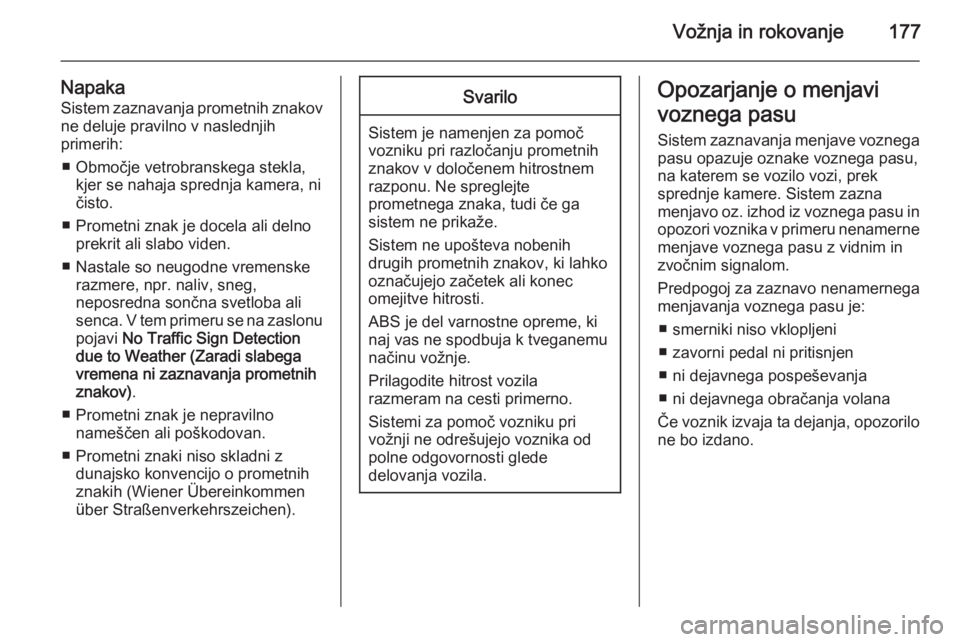

Vožnja in rokovanje177
NapakaSistem zaznavanja prometnih znakov
ne deluje pravilno v naslednjih
primerih:
■ Območje vetrobranskega stekla, kjer se nahaja sprednja kamera, ni
čisto.
■ Prometni znak je docela ali delno prekrit ali slabo viden.
■ Nastale so neugodne vremenske razmere, npr. naliv, sneg,
neposredna sončna svetloba ali
senca. V tem primeru se na zaslonu
pojavi No Traffic Sign Detection
due to Weather (Zaradi slabega
vremena ni zaznavanja prometnih
znakov) .
■ Prometni znak je nepravilno nameščen ali poškodovan.
■ Prometni znaki niso skladni z dunajsko konvencijo o prometnih
znakih (Wiener Übereinkommen
über Straßenverkehrszeichen).Svarilo
Sistem je namenjen za pomoč
vozniku pri razločanju prometnih znakov v določenem hitrostnemrazponu. Ne spreglejte
prometnega znaka, tudi če ga
sistem ne prikaže.
Sistem ne upošteva nobenih
drugih prometnih znakov, ki lahko
označujejo začetek ali konec
omejitve hitrosti.
ABS je del varnostne opreme, ki
naj vas ne spodbuja k tveganemu
načinu vožnje.
Prilagodite hitrost vozila
razmeram na cesti primerno.
Sistemi za pomoč vozniku pri
vožnji ne odrešujejo voznika od
polne odgovornosti glede
delovanja vozila.
Opozarjanje o menjavi
voznega pasu Sistem zaznavanja menjave voznega
pasu opazuje oznake voznega pasu,
na katerem se vozilo vozi, prek
sprednje kamere. Sistem zazna
menjavo oz. izhod iz voznega pasu in
opozori voznika v primeru nenamerne menjave voznega pasu z vidnim in
zvočnim signalom.
Predpogoj za zaznavo nenamernega
menjavanja voznega pasu je:
■ smerniki niso vklopljeni
■ zavorni pedal ni pritisnjen
■ ni dejavnega pospeševanja
■ ni dejavnega obračanja volana
Če voznik izvaja ta dejanja, opozorilo ne bo izdano.

194Nega vozila
Če vozilo ni v uporabi več kot
4 tedne, se utegne akumulator
izprazniti. Odklopite kabel z
negativnega pola akumulatorja.
Akumulator se sme odklopiti in
priklopiti le pri izključenem kontaktu.
Zaščita pred izpraznitvijo
akumulatorja vozila 3 124.
Zamenjava akumulatorja vozila Opomba
Vsako odstopanje od navodil,
podanih v tem razdelku, lahko
povzroči začasno deaktiviranje stop-
start sistema.
Pri menjavi akumulatorja vozila
pazite, da ni odprt noben pokrov na
pozitivnem polu akumulatorja. Če je
pozitivni pol izpostavljen, ga pokrijte z izolirnim pokrovom; negativni pol
akumulatorja pa mora biti odprt.
Uporabljajte le akumulatorje vozila,
pri katerih je vgradnja škatle z
varovalkami izvedljiva nad
akumulatorjem vozila.Vozila s sistemom Stop-Start imajo
akumulator AGM (Absorptive Glass
Mat). Zato je treba v primeru
zamenjave uporabiti akumulator vrste
AGM.
Akumulator AGM lahko prepoznate
po identifikacijski nalepki.
Priporočamo uporabo originalnega
akumulatorja vozila Opel.
Opomba
Uporaba akumulatorja AGM, ki se
razlikuje od originalnega
akumulatorja vozila Opel lahko
povzroči slabše delovanje stop-start
sistema.
Priporočamo Vam, da demontažo in montažo akumulatorja vozila
prepustite servisni delavnici.
Sistem Stop-start 3 138.
Polnjenje akumulatorja vozila9 Opozorilo
Če pri vozilu s stop-start sistemom
polnite akumulator z zunanjim
polnilnikom, poskrbite da njegov
potencial polnjenja ne presega
14,6 volta. V nasprotnem primeru
lahko pride do poškodbe
akumulatorja vozila.
Zagon s premostitvenimi kabli
3 226.

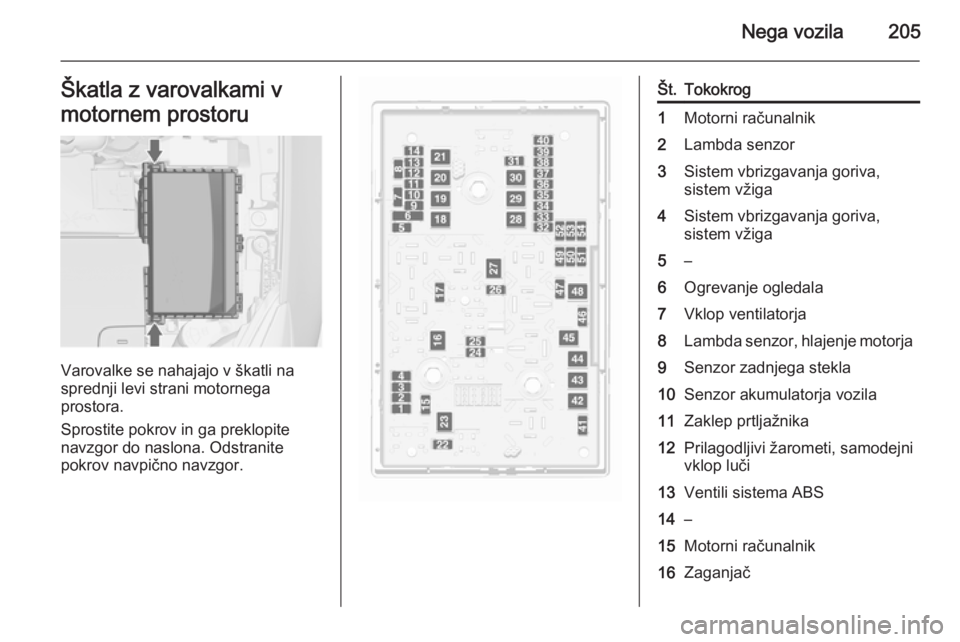

Nega vozila205Škatla z varovalkami v
motornem prostoru
Varovalke se nahajajo v škatli na
sprednji levi strani motornega
prostora.
Sprostite pokrov in ga preklopite
navzgor do naslona. Odstranite
pokrov navpično navzgor.
Št.Tokokrog1Motorni računalnik2Lambda senzor3Sistem vbrizgavanja goriva,
sistem vžiga4Sistem vbrizgavanja goriva,
sistem vžiga5–6Ogrevanje ogledala7Vklop ventilatorja8Lambda senzor, hlajenje motorja9Senzor zadnjega stekla10Senzor akumulatorja vozila11Zaklep prtljažnika12Prilagodljivi žarometi, samodejni
vklop luči13Ventili sistema ABS14–15Motorni računalnik16Zaganjač

206Nega vozila
Št.Tokokrog17Krmilni modul avtomatskega
menjalnika18Ogrevano zadnje steklo19Električno pomična sprednja
stekla20Električno pomična zadnja stekla21Zadnji električni sklop22Leva dolga luč (halogena)23Sistem pranja žarometov24Desna kratka luč (ksenon)25Leva kratka luč (ksenon)26Prednje meglenke27Grelec dizelskega goriva28Sistem start stop29Električna ročna zavora30Črpalka ABS31–32Varnostne blazineŠt.Tokokrog33Prilagodljivi žarometi, samodejni
vklop luči34Obtok izpušnih plinov35Električno pomična stekla,
senzor za dež, zunanje ogledalo36Ogrevanje, prezračevanje,
hlajenje37–38Vakuumska črpalka39Krmilni modul sistema goriva40Sistem pranja vetrobranskega
stekla41Desna dolga luč (halogena)42Hladilni ventilator43Brisalci vetrobranskega stekla44–45Hladilni ventilator46–47HupaŠt.Tokokrog48Hladilni ventilator49Črpalka za gorivo50Uravnavanje višine žarometov,
prilagodljivi žarometi51–52Dodatni grelec, dizelski motor53Krmilni modul avtomatskega
menjalnika, motorni računalnik54Podtlačna črpalka, armaturna
plošča, ogrevanje, prezrače‐
vanje, klimatska naprava
Po zamenjavi varovalke zaprite
pokrov škatle z varovalkami in ga
spnite s pritiskom.
Če pokrov škatle z varovalkami ni
primerno zaprt (spet), utegne priti do motenj v delovanju.
