Îngrijirea autovehiculului209
4. Scoateţi şi înlocuiţi becul.5. Introduceţi suportul becului în carcasă şi rotiţi în sens orar.
6. Montaţi capacul ornamental lateral.
Lămpile de semnalizare
laterale Pentru înlocuirea becului, demontaţi
carcasa lămpii:
1. Glisaţi lampa din partea stângă şi demontaţi-o din partea dreaptă.
2. Rotiţi soclul becului în sensantiorar şi scoateţi-l din carcasă.
3. Trageţi becul din soclu şi înlocuiţi-l.

210Îngrijirea autovehiculului
4. Introduceţi suportul becului şirăsuciţi-l în sens orar.
5. Introduceţi capătul din stânga al lămpii, glisaţi către stânga şi
introduceţi capătul din dreapta.
Luminile pentru plăcuţa de înmatriculare
1. Introduceţi şurubelniţa în degajarea din lentilă, apăsaţi în
lateral şi eliberaţi arcul.
2. Scoateţi lampa apăsând în jos, fără a trage cablul.
3. Demontaţi soclul becului din carcasa lămpii prin rotirea în sens
antiorar.
4. Trageţi becul din soclu şi înlocuiţi-l.
5. Introduceţi soclul becului în carcasa lămpii şi rotiţi în sens
orar.
6. Introduceţi lampa în bara de protecţie şi lăsaţi să se cupleze.
Luminile interioare Plafoniera, lămpi de lectură
Apelaţi la un atelier service pentru
înlocuirea becurilor.
Lampa din portbagaj
Apelaţi la un atelier service pentru
înlocuirea becurilor.
Iluminarea panoului de
bord Apelaţi la un atelier service pentru
înlocuirea becurilor.

Îngrijirea autovehiculului211Sistemul electric
Siguranţele
Datele siguranţei fuzibile de schimb trebuie să corespundă cu cele ale
siguranţei fuzibile arse.
În autovehicul se găsesc trei cutii cu
siguranţe:
■ în partea stângă-faţă a compartimentului motor,
■ la autovehiculele cu volan pe stânga, în interior, în spatele
compartimentului de depozitare sau în autovehiculele cu volanul pe dreapta, în spatele torpedoului,
■ în spatele unui capac din stânga portbagajului.
Înaintea înlocuirii unei siguranţe
fuzibile, închideţi comutatorul
respectiv şi decuplaţi contactul.
Siguranţele fuzibile defecte pot fi
recunoscute după filamentul topit.
Înlocuiţi siguranţa fuzibilă doar dacă
s-a remediat cauza defectului.Unele circuite electrice pot fi protejate prin intermediul mai multor siguranţe
fuzibile.
Siguranţele fuzibile pot fi de
asemenea introduse şi fără a fi
alocate unei funcţii.
Extractorul de siguranţe
Este posibil să aveţi un extractor de
siguranţe în panoul de siguranţe din
compartimentul motor.

212Îngrijirea autovehiculului
În funcţie de tipul siguranţei fuzibile,
prindeţi siguranţele de partea
superioară sau laterală cu ajutorul
extractorului şi scoateţi-le.
Cutia cu siguranţe din
compartimentul motor
Panoul de siguranţe se găseşte în
partea din stânga faţă a
compartimentului motor.
Decuplaţi capacul şi rabataţi-l în sus
până când se opreşte. Scoateţi
capacul vertical în sus.

Îngrijirea autovehiculului213
Nr.Circuit1Modulul de comandă al moto‐
rului2Sonda lambda3Injecţia de combustibil, sistemul
de aprindere4Injecţia de combustibil, sistemul
de aprindere5–6Încălzirea oglinzilor7Controlul ventilatorului8Sonda lambda, răcirea motorului9Senzorul lunetei10Senzorul bateriei autovehicu‐
lului11Deblocarea portbagajului12Faruri adaptive, sistemul de
control automat al luminilor13Electrovalvele ABS14–15Modulul de comandă al moto‐
ruluiNr.Circuit16Demarorul17Modulul de comandă al transmi‐ siei18Luneta încălzită19Geamurile faţă acţionate electric20Geamurile spate acţionate elec‐
tric21Centrul electric spate22Faza lungă stânga (halogen)23Sistemul de spălare a farurilor24Faza scurtă dreapta (Xenon)25Faza scurtă stânga (Xenon)26Proiectoarele de ceaţă27Încălzirea motorinei28Sistemul de pornire-oprire29Frâna de mână electrică30Pompa ABS31–32AirbagurileNr.Circuit33Faruri adaptive, sistemul de
control automat al luminilor34Recircularea gazelor de
evacuare35Geamurile acţionate electric,
senzor de ploaie, oglindă retro‐
vizoare exterioare36Climatizarea37–38Pompa de vacuum39Modulul de comandă al siste‐
mului de alimentare cu combus‐
tibil40Sistemul de spălare a parbrizului41Faza lungă dreapta (halogen)42Ventilatorul radiatorului43Ştergătoarele de parbriz44–45Ventilatorul radiatorului46–47Claxonul

214Îngrijirea autovehiculului
Nr.Circuit48Ventilatorul radiatorului49Pompa de combustibil50Sistemul de reglare a fascicu‐
lului farurilor, faruri adaptive51–52Sistemul auxiliar de încălzire,
motorul diesel53Modulul de comandă al transmi‐ siei, modulul de comandă al
motorului54Pompă de vacuum, grupul de
instrumente de pe panoul de
bord, încălzire ventilaţie, sistem
de aer condiţionat
După înlocuirea siguranţelor defecte,
închideţi capacul panoului de
siguranţe şi apăsaţi-l până când se
blochează în poziţie.
În cazul în care capacul panoului de
siguranţe fuzibile nu este închis
corect, se pot produce defecţiuni.
Cutia cu siguranţe din
panoul de bord
La autovehiculele cu volan pe stânga,
panoul de siguranţe se află în spatele compartimentului de depozitare din
planşa de bord.
Deschideţi compartimentul şi
împingeţi-l spre stânga pentru a-l
debloca. Rabataţi compartimentul în jos şi scoateţi-l.
La autovehiculele cu volan pe
dreapta, panoul de siguranţe se află
în spatele unui capac din torpedo.
Deschideţi torpedoul, apoi deschideţi
capacul şi rabataţi-l în jos.

Îngrijirea autovehiculului215
Nr.Circuit1Afişajele2Modulul de control al autovehi‐
culului, luminile exterioare3Modulul de control al autovehi‐
culului, luminile exterioare4Sistemul Infotainment5Sistemul Infotainment, instru‐
ment6Priză de curent, brichetă7Priza de curent8Modulul de control al autovehi‐
culului, faza scurtă stângaNr.Circuit9Modulul de control al autovehi‐
culului, faza scurtă dreapta10Modulul de control al autovehi‐
culului, încuietorile portierelor11Ventilator interior12Scaunul electric - şofer13Scaunul electric - pasager14Mufa de diagnosticare15Airbagurile16Releul capacului portbagajului17Sistemul de aer condiţionat18Diagnosticarea de service19Modulul de control al autovehi‐
culului, stopurile de frână,
lămpile de poziţie din spate,
luminile interioare20–21Panoul de bord22Sistemul de aprindere23Modulul de control al autovehi‐
cululuiNr.Circuit24Modulul de control al autovehi‐
culului25–26Priza de curent pentru alimen‐
tarea accesoriilor din portbagaj
Cutia de siguranţe din
portbagaj Panoul de siguranţe se află în parteastângă a portbagajului, în spatele
unui capac.
Luaţi capacul.

216Îngrijirea autovehiculului
Atribuirea siguranţelorNr.Circuit1Modulul de comandă a capotei
din pânză, şina electrică -
dreapta2–3Sistemul de asistenţă la parcare4–5–6–7Scaun cu reglaj electricNr.Circuit8Modulul de comandă a capotei
din pânză9–10–11Modulul remorcii, sistemul de
monitorizare a presiunii în
avelope şi camera video retrovi‐
zoare12Modulul de comandă a capotei
din pânză, lămpile de poziţie din
spate13–14Scaunele spate rabatarea
acţionată electric15–16Ventilaţia scaunelor, camera
video retrovizoare, modulul de
comandă a capotei din pânză17–18–19Încălzirea volanului20–Nr.Circuit21Încălzirea scaunelor22–23Modulul de comandă a capotei
din pânză, şina electrică - stânga24–25–26Siguranţa jumper pentru modul
non-logistic27Intrarea pasivă28–29Unitatea hidraulică30–31–32Conducerea flexibilă

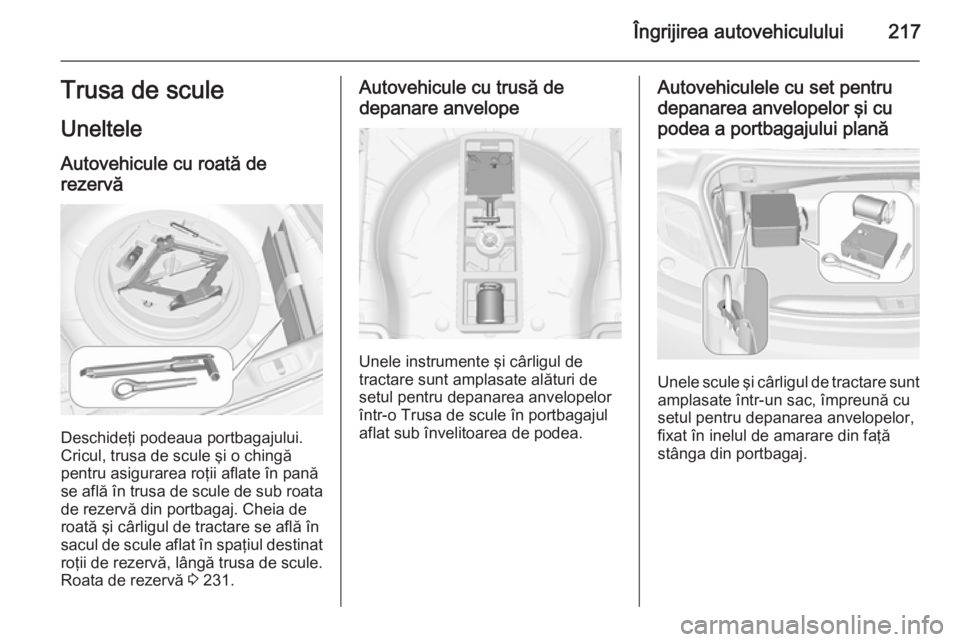

Îngrijirea autovehiculului217Trusa de scule
Uneltele
Autovehicule cu roată de
rezervă
Deschideţi podeaua portbagajului.
Cricul, trusa de scule şi o chingă
pentru asigurarea roţii aflate în pană se află în trusa de scule de sub roata
de rezervă din portbagaj. Cheia de
roată şi cârligul de tractare se află în
sacul de scule aflat în spaţiul destinat
roţii de rezervă, lângă trusa de scule.
Roata de rezervă 3 231.
Autovehicule cu trusă de
depanare anvelope
Unele instrumente şi cârligul de
tractare sunt amplasate alături de
setul pentru depanarea anvelopelor
într-o Trusa de scule în portbagajul
aflat sub învelitoarea de podea.
Autovehiculele cu set pentru
depanarea anvelopelor şi cu
podea a portbagajului plană
Unele scule şi cârligul de tractare sunt
amplasate într-un sac, împreună cu
setul pentru depanarea anvelopelor,
fixat în inelul de amarare din faţă
stânga din portbagaj.

218Îngrijirea autovehicululuiJantele şi anvelopeleJanteleLa autovehiculele cu motoare diesel
nu sunt permise jante din oţel, ci
numai jante din aliaj speciale, admise
pentru acest autovehicul.
Starea anvelopelor, starea
jantelor
Conduceţi încet peste trotuar şi într-
un unghi drept dacă se poate.
Trecerea peste muchii ascuţite poate provoca deteriorări ale anvelopelor şi
jantelor. La parcare, aveţi grijă ca
anvelopele să nu fie strivite de
borduri.
Verificaţi periodic jantele pentru
depistarea eventualelor deteriorări. Apelaţi la un atelier service pentru
asistenţă în caz de defecţiuni sau
uzură neobişnuită.Anvelopele de iarnă
Anvelopele de iarnă îmbunătăţesc
siguranţa în trafic la temperaturi mai
mici de 7 °C, de aceea este indicată
montarea lor pe toate roţile.
Toate dimensiunile de anvelope sunt
admise ca anvelope de iarnă 3 256.
Anvelopele 225/55 R17 sunt folosite numai ca anvelope de iarnă.
La autovehiculele cu motoare diesel
nu sunt permise jante din oţel, ci
numai jante din aliaj speciale, admise
pentru autovehicul.
Conform reglementărilor specifice
ţării, lipiţi eticheta pentru viteză în
câmpul vizual al şoferului.
Etichetele anvelopelor
De ex. 235/55 R 17 99 V235=Lăţime anvelopă, în mm55=Raport profil în secţiune
(înălţime /lăţime anvelopă), în
%R=Tip: RadialRF=Tip: Cu flancuri întărite
(RunFlat)17=Diametru jantă, în inci99=Indicele de sarcină, de ex. 99
corespunde unei sarcini de
775 kgV=Codul literal de viteză
Codul literal de viteză:
Q=până la 160 km/hS=până la 180 km/hT=până la 190 km/hH=până la 210 km/hV=până la 240 km/hW=până la 270 km/h
Anvelopele direcţionale
Montaţi anvelopele direcţionale astfel încât să se rotească în sensul de
deplasare. Sensul de rotaţie este
indicat de un simbol (de ex. o
săgeată) pe flancul anvelopei.
Presiunea în anvelope
Verificaţi la rece presiunea în
anvelope cel puţin o dată la 14 zile,
precum şi înaintea unei călătorii mai
lungi. Nu uitaţi roata de rezervă.
