Nega vozila199Zadnja svetla
1. Otvoriti i skloniti pokrivač saunutrašnje strane poklopcaprtljažnika odvrtanjem zavrtnja
pomoću novčića.
2. Stop-svetla, zadnja svetla i svetla za maglu su dizajnirana sa
svetlećim diodama (LED) i ne
mogu se menjati.
Izvaditi sijalično grlo okretanjem u
smeru suprotnom od kretanja
kazaljki na satu.
Svetla pokazivača pravca ( 1)
Svetla za vožnju unazad ( 2)3. Izvaditi sijalicu i postaviti novu.
4. Umetnuti sijalično grlo u sklop zadnjeg svetla i okrenuti u smetu
kretanja kazaljki na satu.
Page 202 of 259

200Nega vozila
5.Zatvoriti poklopac tako što se prvo
umeću stezaljke za učvršćivanje.
Zabraviti poklopac okretanjem
zavrtnja u smeru kretanja kazaljki
na satu pomoću novčića.

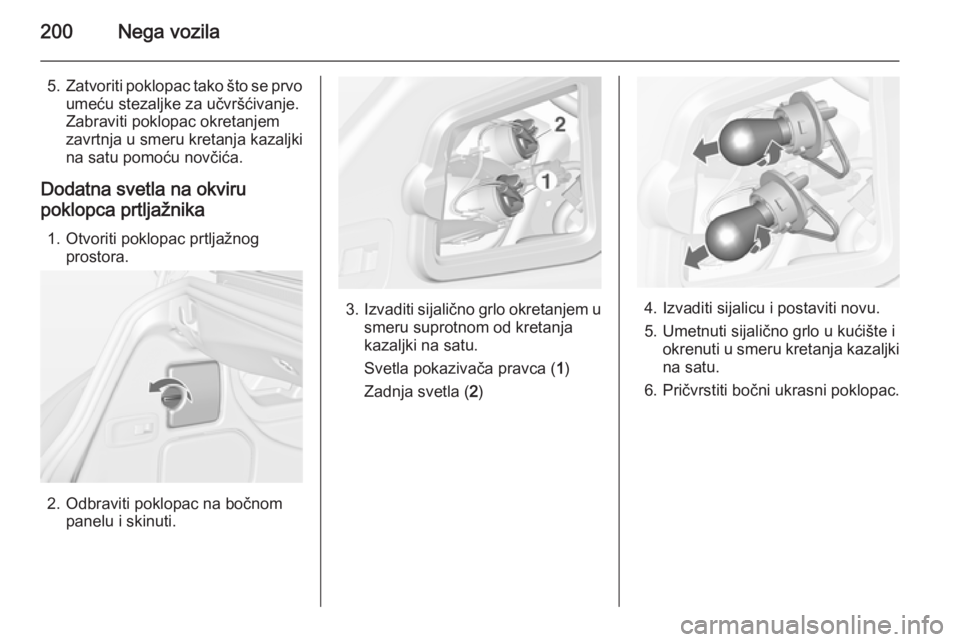

Dodatna svetla na okviru
poklopca prtljažnika
1. Otvoriti poklopac prtljažnog prostora.
2. Odbraviti poklopac na bočnom
panelu i skinuti.
3.Izvaditi sijalično grlo okretanjem u
smeru suprotnom od kretanja
kazaljki na satu.
Svetla pokazivača pravca ( 1)
Zadnja svetla ( 2)4. Izvaditi sijalicu i postaviti novu.
5. Umetnuti sijalično grlo u kućište i okrenuti u smeru kretanja kazaljkina satu.
6. Pričvrstiti bočni ukrasni poklopac.
Page 203 of 259

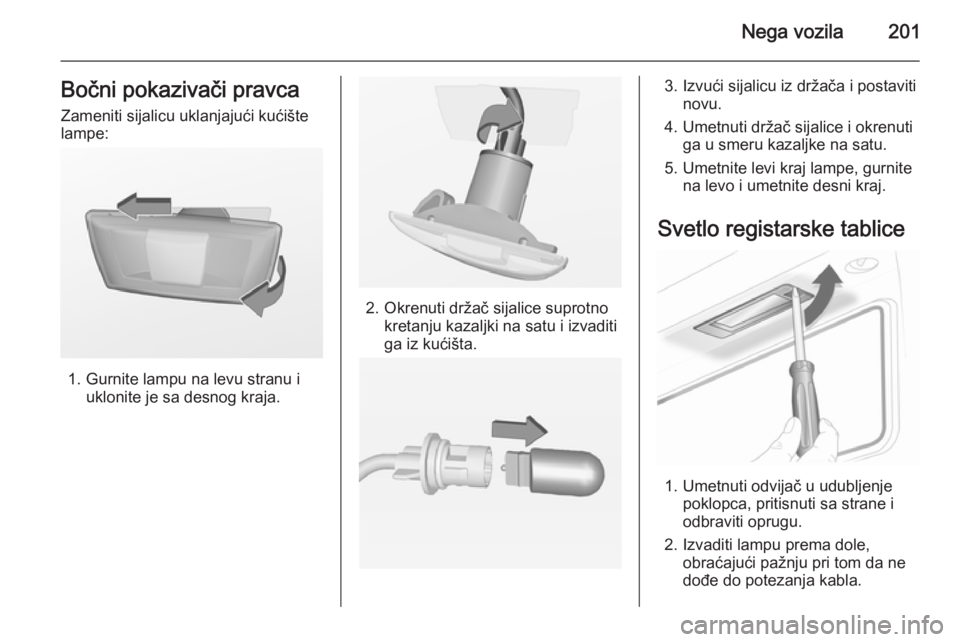

Nega vozila201Bočni pokazivači pravcaZameniti sijalicu uklanjajući kućište
lampe:
1. Gurnite lampu na levu stranu i uklonite je sa desnog kraja.
2. Okrenuti držač sijalice suprotnokretanju kazaljki na satu i izvaditi
ga iz kućišta.
3. Izvući sijalicu iz držača i postaviti novu.
4. Umetnuti držač sijalice i okrenuti ga u smeru kazaljke na satu.
5. Umetnite levi kraj lampe, gurnite na levo i umetnite desni kraj.
Svetlo registarske tablice
1. Umetnuti odvijač u udubljenje poklopca, pritisnuti sa strane i
odbraviti oprugu.
2. Izvaditi lampu prema dole, obraćajući pažnju pri tom da ne
dođe do potezanja kabla.
Page 204 of 259

202Nega vozila

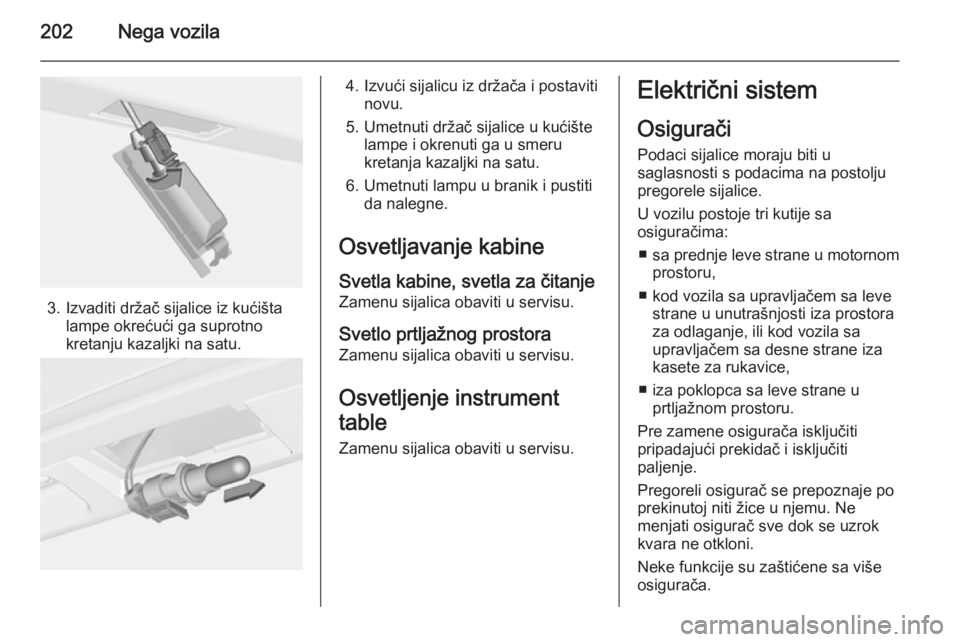

3. Izvaditi držač sijalice iz kućištalampe okrećući ga suprotno
kretanju kazaljki na satu.
4. Izvući sijalicu iz držača i postaviti novu.
5. Umetnuti držač sijalice u kućište lampe i okrenuti ga u smeru
kretanja kazaljki na satu.
6. Umetnuti lampu u branik i pustiti da nalegne.
Osvetljavanje kabine Svetla kabine, svetla za čitanje
Zamenu sijalica obaviti u servisu.
Svetlo prtljažnog prostora
Zamenu sijalica obaviti u servisu.
Osvetljenje instrument
table Zamenu sijalica obaviti u servisu.Električni sistem
Osigurači Podaci sijalice moraju biti u
saglasnosti s podacima na postolju
pregorele sijalice.
U vozilu postoje tri kutije sa
osiguračima:
■ sa prednje leve strane u motornom
prostoru,
■ kod vozila sa upravljačem sa leve strane u unutrašnjosti iza prostora
za odlaganje, ili kod vozila sa
upravljačem sa desne strane iza
kasete za rukavice,
■ iza poklopca sa leve strane u prtljažnom prostoru.
Pre zamene osigurača isključiti
pripadajući prekidač i isključiti
paljenje.
Pregoreli osigurač se prepoznaje po
prekinutoj niti žice u njemu. Ne
menjati osigurač sve dok se uzrok
kvara ne otkloni.
Neke funkcije su zaštićene sa više
osigurača.
Page 205 of 259

Nega vozila203

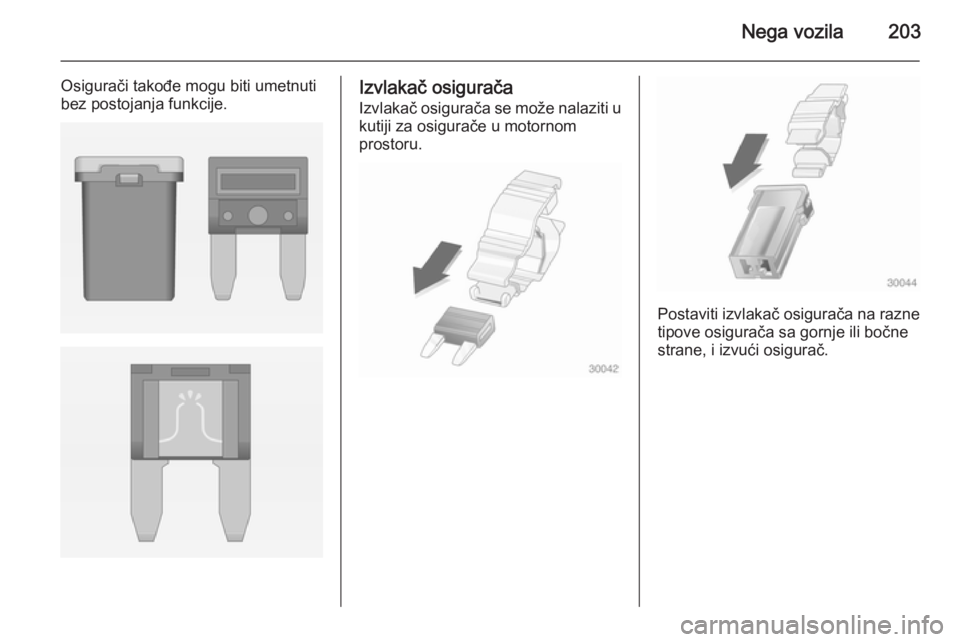

Osigurači takođe mogu biti umetnuti
bez postojanja funkcije.Izvlakač osigurača
Izvlakač osigurača se može nalaziti u kutiji za osigurače u motornom
prostoru.
Postaviti izvlakač osigurača na razne
tipove osigurača sa gornje ili bočne
strane, i izvući osigurač.
Page 206 of 259

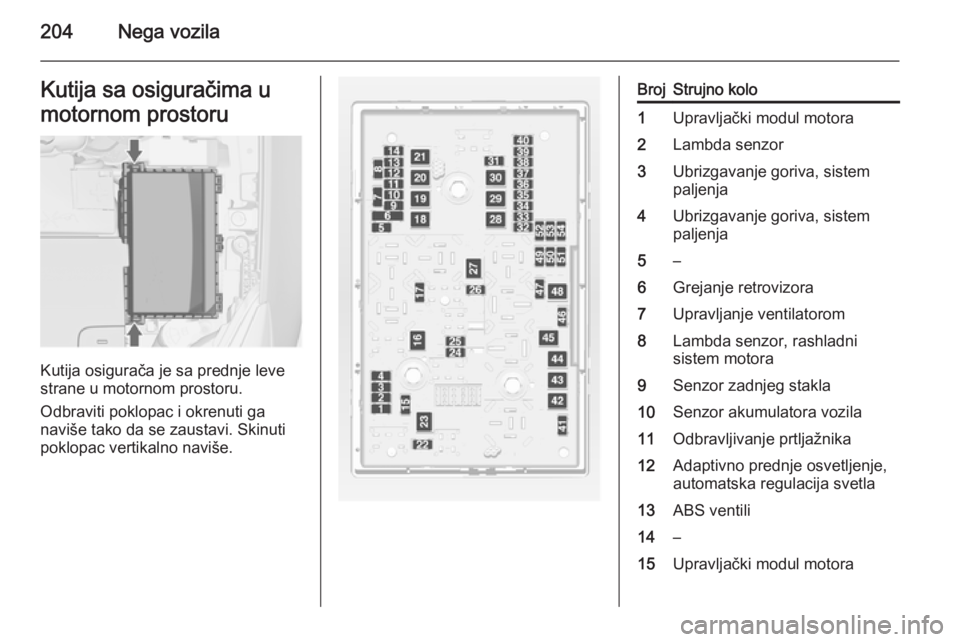

204Nega vozilaKutija sa osiguračima u
motornom prostoru
Kutija osigurača je sa prednje leve
strane u motornom prostoru.
Odbraviti poklopac i okrenuti ga
naviše tako da se zaustavi. Skinuti
poklopac vertikalno naviše.
BrojStrujno kolo1Upravljački modul motora2Lambda senzor3Ubrizgavanje goriva, sistem
paljenja4Ubrizgavanje goriva, sistem
paljenja5–6Grejanje retrovizora7Upravljanje ventilatorom8Lambda senzor, rashladni
sistem motora9Senzor zadnjeg stakla10Senzor akumulatora vozila11Odbravljivanje prtljažnika12Adaptivno prednje osvetljenje,
automatska regulacija svetla13ABS ventili14–15Upravljački modul motora
Page 207 of 259

Nega vozila205

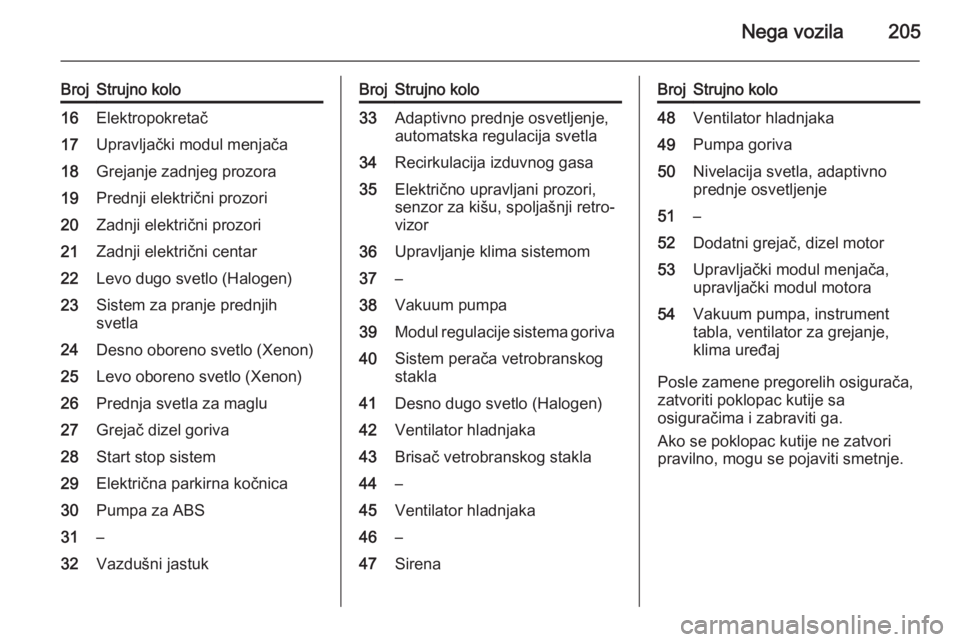

BrojStrujno kolo16Elektropokretač17Upravljački modul menjača18Grejanje zadnjeg prozora19Prednji električni prozori20Zadnji električni prozori21Zadnji električni centar22Levo dugo svetlo (Halogen)23Sistem za pranje prednjih
svetla24Desno oboreno svetlo (Xenon)25Levo oboreno svetlo (Xenon)26Prednja svetla za maglu27Grejač dizel goriva28Start stop sistem29Električna parkirna kočnica30Pumpa za ABS31–32Vazdušni jastukBrojStrujno kolo33Adaptivno prednje osvetljenje,
automatska regulacija svetla34Recirkulacija izduvnog gasa35Električno upravljani prozori,
senzor za kišu, spoljašnji retro‐
vizor36Upravljanje klima sistemom37–38Vakuum pumpa39Modul regulacije sistema goriva40Sistem perača vetrobranskog
stakla41Desno dugo svetlo (Halogen)42Ventilator hladnjaka43Brisač vetrobranskog stakla44–45Ventilator hladnjaka46–47SirenaBrojStrujno kolo48Ventilator hladnjaka49Pumpa goriva50Nivelacija svetla, adaptivno
prednje osvetljenje51–52Dodatni grejač, dizel motor53Upravljački modul menjača,
upravljački modul motora54Vakuum pumpa, instrument
tabla, ventilator za grejanje,
klima uređaj
Posle zamene pregorelih osigurača,
zatvoriti poklopac kutije sa
osiguračima i zabraviti ga.
Ako se poklopac kutije ne zatvori
pravilno, mogu se pojaviti smetnje.
Page 208 of 259

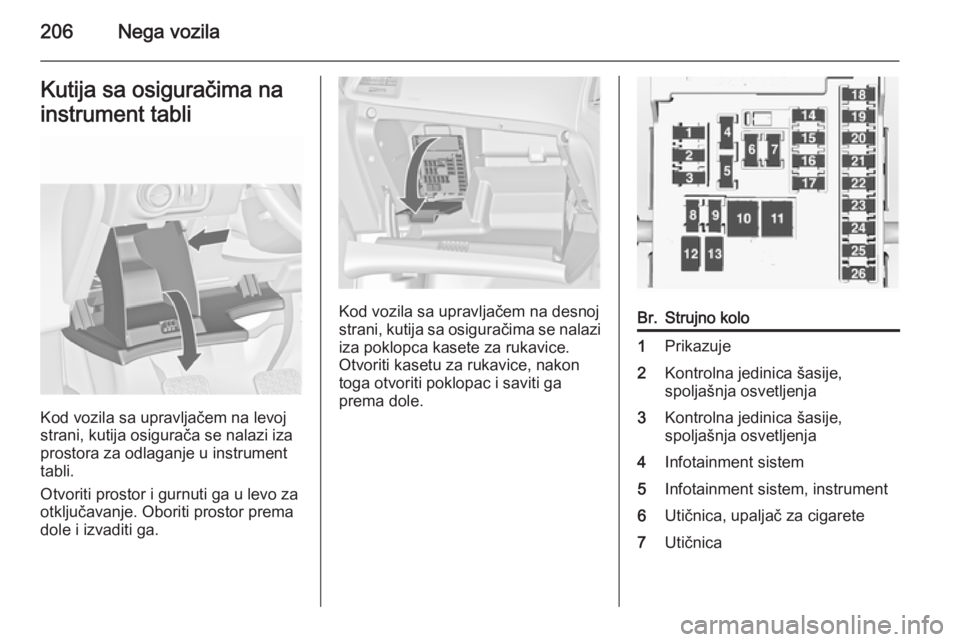

206Nega vozilaKutija sa osiguračima na
instrument tabli
Kod vozila sa upravljačem na levoj
strani, kutija osigurača se nalazi iza
prostora za odlaganje u instrument
tabli.
Otvoriti prostor i gurnuti ga u levo za
otključavanje. Oboriti prostor prema
dole i izvaditi ga.
Kod vozila sa upravljačem na desnoj
strani, kutija sa osiguračima se nalazi
iza poklopca kasete za rukavice.
Otvoriti kasetu za rukavice, nakon
toga otvoriti poklopac i saviti ga
prema dole.
Br.Strujno kolo1Prikazuje2Kontrolna jedinica šasije,
spoljašnja osvetljenja3Kontrolna jedinica šasije,
spoljašnja osvetljenja4Infotainment sistem5Infotainment sistem, instrument6Utičnica, upaljač za cigarete7Utičnica
Page 209 of 259

Nega vozila207

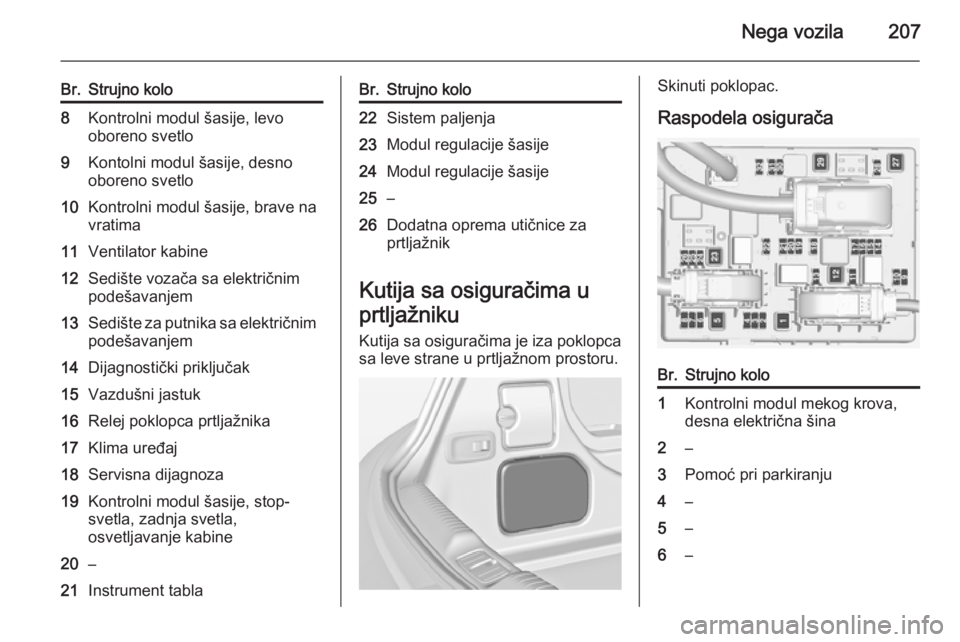

Br.Strujno kolo8Kontrolni modul šasije, levo
oboreno svetlo9Kontolni modul šasije, desno
oboreno svetlo10Kontrolni modul šasije, brave na
vratima11Ventilator kabine12Sedište vozača sa električnim
podešavanjem13Sedište za putnika sa električnim
podešavanjem14Dijagnostički priključak15Vazdušni jastuk16Relej poklopca prtljažnika17Klima uređaj18Servisna dijagnoza19Kontrolni modul šasije, stop-
svetla, zadnja svetla,
osvetljavanje kabine20–21Instrument tablaBr.Strujno kolo22Sistem paljenja23Modul regulacije šasije24Modul regulacije šasije25–26Dodatna oprema utičnice za
prtljažnik
Kutija sa osiguračima u
prtljažniku Kutija sa osiguračima je iza poklopca
sa leve strane u prtljažnom prostoru.
Skinuti poklopac.
Raspodela osiguračaBr.Strujno kolo1Kontrolni modul mekog krova,
desna električna šina2–3Pomoć pri parkiranju4–5–6–
Page 210 of 259

208Nega vozila

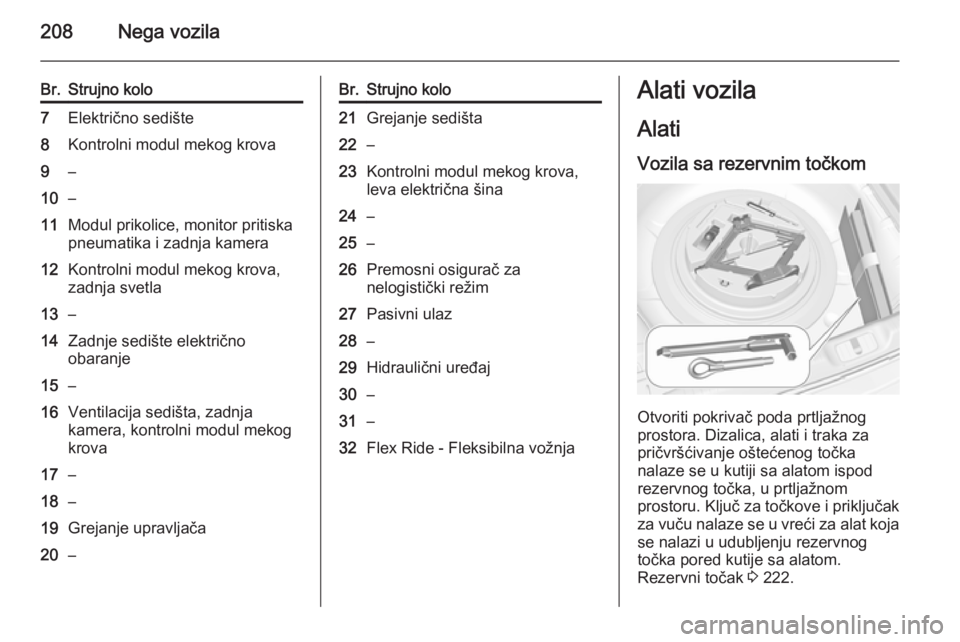

Br.Strujno kolo7Električno sedište8Kontrolni modul mekog krova9–10–11Modul prikolice, monitor pritiska
pneumatika i zadnja kamera12Kontrolni modul mekog krova,
zadnja svetla13–14Zadnje sedište električno
obaranje15–16Ventilacija sedišta, zadnja
kamera, kontrolni modul mekog
krova17–18–19Grejanje upravljača20–Br.Strujno kolo21Grejanje sedišta22–23Kontrolni modul mekog krova,
leva električna šina24–25–26Premosni osigurač za
nelogistički režim27Pasivni ulaz28–29Hidraulični uređaj30–31–32Flex Ride - Fleksibilna vožnjaAlati vozila
Alati
Vozila sa rezervnim točkom
Otvoriti pokrivač poda prtljažnog
prostora. Dizalica, alati i traka za
pričvršćivanje oštećenog točka
nalaze se u kutiji sa alatom ispod
rezervnog točka, u prtljažnom
prostoru. Ključ za točkove i priključak za vuču nalaze se u vreći za alat koja
se nalazi u udubljenju rezervnog
točka pored kutije sa alatom.
Rezervni točak 3 222.
