OPEL CASCADA 2016.5 Gebruikershandleiding (in Dutch)

Sleutels, portieren en ruiten39

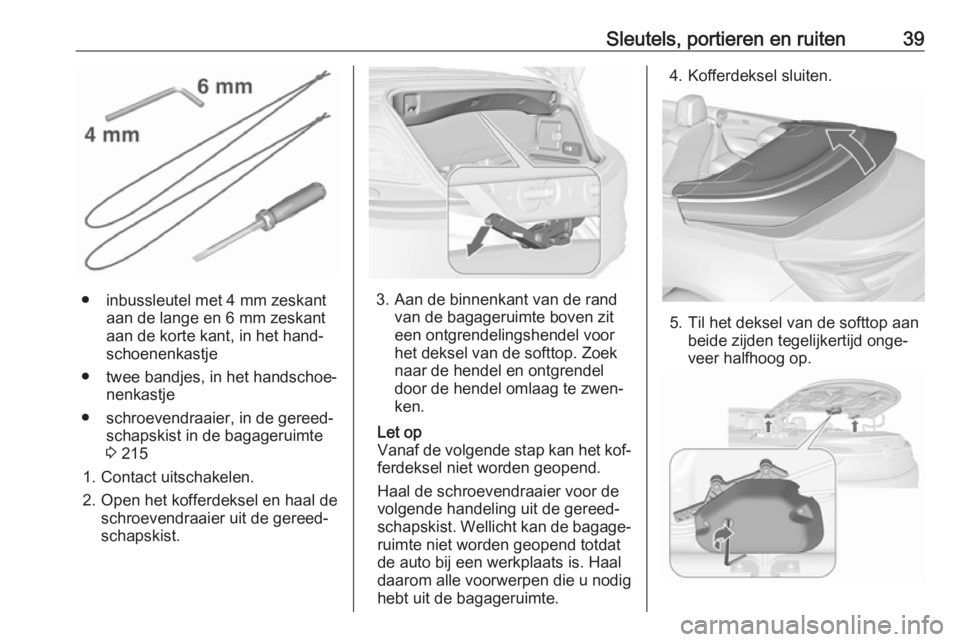

● inbussleutel met 4 mm zeskantaan de lange en 6 mm zeskant
aan de korte kant, in het hand‐
schoenenkastje
● twee bandjes, in het handschoe‐ nenkastje
● schroevendraaier, in de gereed‐ schapskist in de bagageruimte
3 215
1. Contact uitschakelen.
2. Open het kofferdeksel en haal de schroevendraaier uit de gereed‐
schapskist.3. Aan de binnenkant van de rand van de bagageruimte boven zit
een ontgrendelingshendel voor
het deksel van de softtop. Zoek
naar de hendel en ontgrendel
door de hendel omlaag te zwen‐ ken.
Let op
Vanaf de volgende stap kan het kof‐
ferdeksel niet worden geopend.
Haal de schroevendraaier voor de
volgende handeling uit de gereed‐
schapskist. Wellicht kan de bagage‐ ruimte niet worden geopend totdat
de auto bij een werkplaats is. Haal
daarom alle voorwerpen die u nodig
hebt uit de bagageruimte.
4. Kofferdeksel sluiten.
5. Til het deksel van de softtop aan beide zijden tegelijkertijd onge‐
veer halfhoog op.

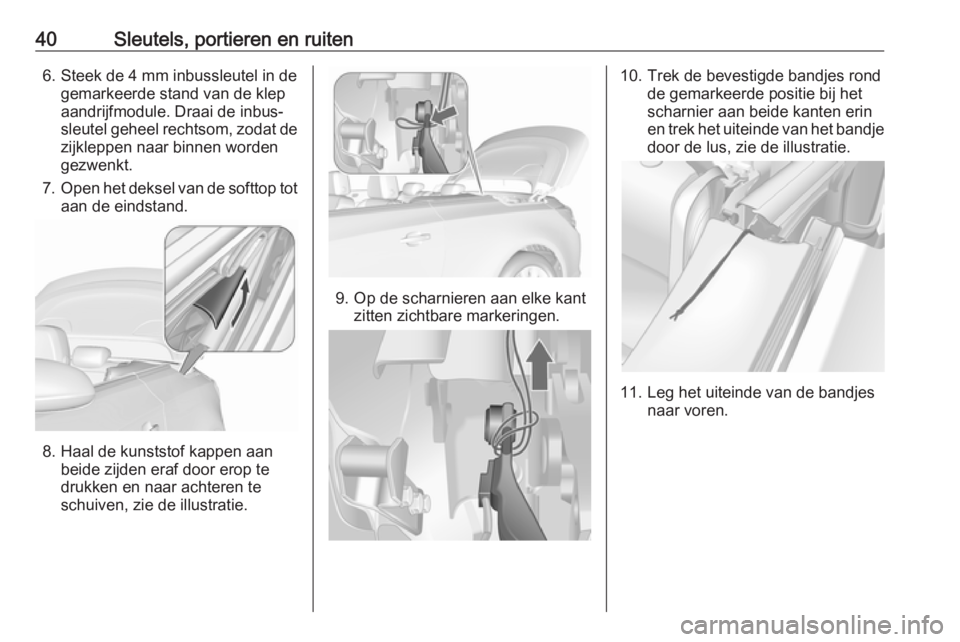

40Sleutels, portieren en ruiten6. Steek de 4 mm inbussleutel in degemarkeerde stand van de klepaandrijfmodule. Draai de inbus‐
sleutel geheel rechtsom, zodat de zijkleppen naar binnen worden
gezwenkt.
7. Open het deksel van de softtop tot
aan de eindstand.
8. Haal de kunststof kappen aan beide zijden eraf door erop te
drukken en naar achteren te schuiven, zie de illustratie.
9. Op de scharnieren aan elke kant zitten zichtbare markeringen.
10. Trek de bevestigde bandjes rond de gemarkeerde positie bij het
scharnier aan beide kanten erin
en trek het uiteinde van het bandje
door de lus, zie de illustratie.
11. Leg het uiteinde van de bandjes naar voren.

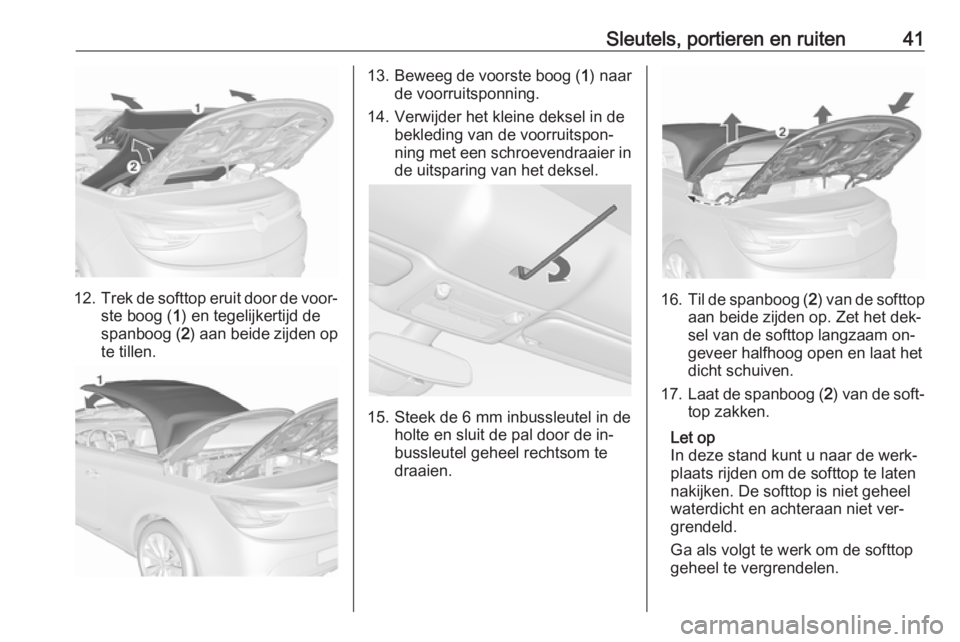

Sleutels, portieren en ruiten41
12.Trek de softtop eruit door de voor‐
ste boog ( 1) en tegelijkertijd de
spanboog ( 2) aan beide zijden op
te tillen.
13. Beweeg de voorste boog ( 1) naar
de voorruitsponning.
14. Verwijder het kleine deksel in de bekleding van de voorruitspon‐
ning met een schroevendraaier in
de uitsparing van het deksel.
15. Steek de 6 mm inbussleutel in de holte en sluit de pal door de in‐
bussleutel geheel rechtsom te
draaien.
16. Til de spanboog ( 2) van de softtop
aan beide zijden op. Zet het dek‐
sel van de softtop langzaam on‐
geveer halfhoog open en laat het
dicht schuiven.
17. Laat de spanboog ( 2) van de soft‐
top zakken.
Let op
In deze stand kunt u naar de werk‐
plaats rijden om de softtop te laten
nakijken. De softtop is niet geheel
waterdicht en achteraan niet ver‐
grendeld.
Ga als volgt te werk om de softtop
geheel te vergrendelen.

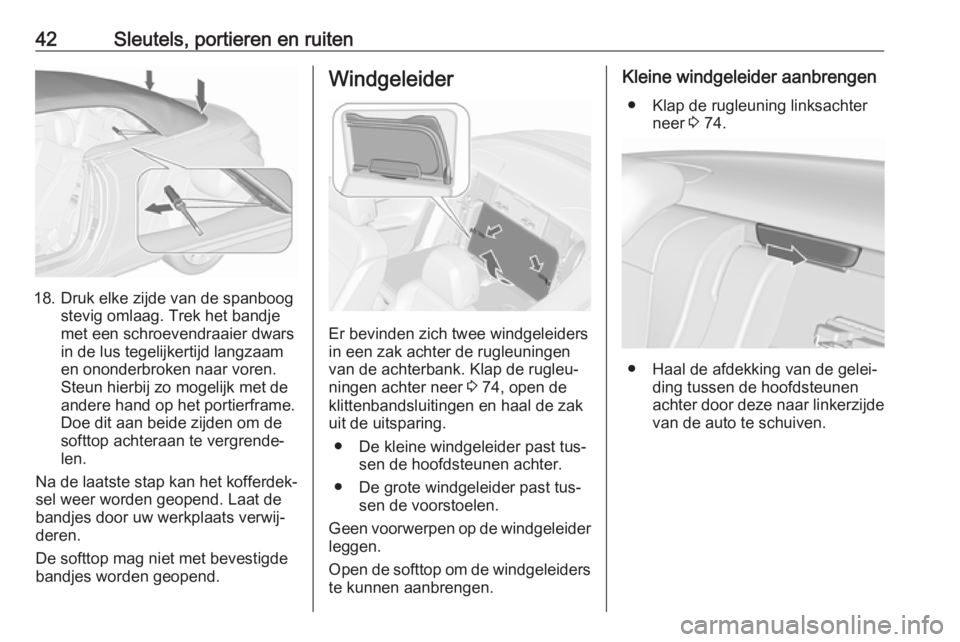

42Sleutels, portieren en ruiten
18. Druk elke zijde van de spanboogstevig omlaag. Trek het bandje
met een schroevendraaier dwars
in de lus tegelijkertijd langzaam
en ononderbroken naar voren.
Steun hierbij zo mogelijk met de
andere hand op het portierframe.
Doe dit aan beide zijden om de
softtop achteraan te vergrende‐
len.
Na de laatste stap kan het kofferdek‐ sel weer worden geopend. Laat de bandjes door uw werkplaats verwij‐
deren.
De softtop mag niet met bevestigde bandjes worden geopend.
Windgeleider
Er bevinden zich twee windgeleiders
in een zak achter de rugleuningen van de achterbank. Klap de rugleu‐
ningen achter neer 3 74, open de
klittenbandsluitingen en haal de zak
uit de uitsparing.
● De kleine windgeleider past tus‐ sen de hoofdsteunen achter.
● De grote windgeleider past tus‐ sen de voorstoelen.
Geen voorwerpen op de windgeleider
leggen.
Open de softtop om de windgeleiders
te kunnen aanbrengen.
Kleine windgeleider aanbrengen
● Klap de rugleuning linksachter neer 3 74.
● Haal de afdekking van de gelei‐
ding tussen de hoofdsteunen
achter door deze naar linkerzijde
van de auto te schuiven.

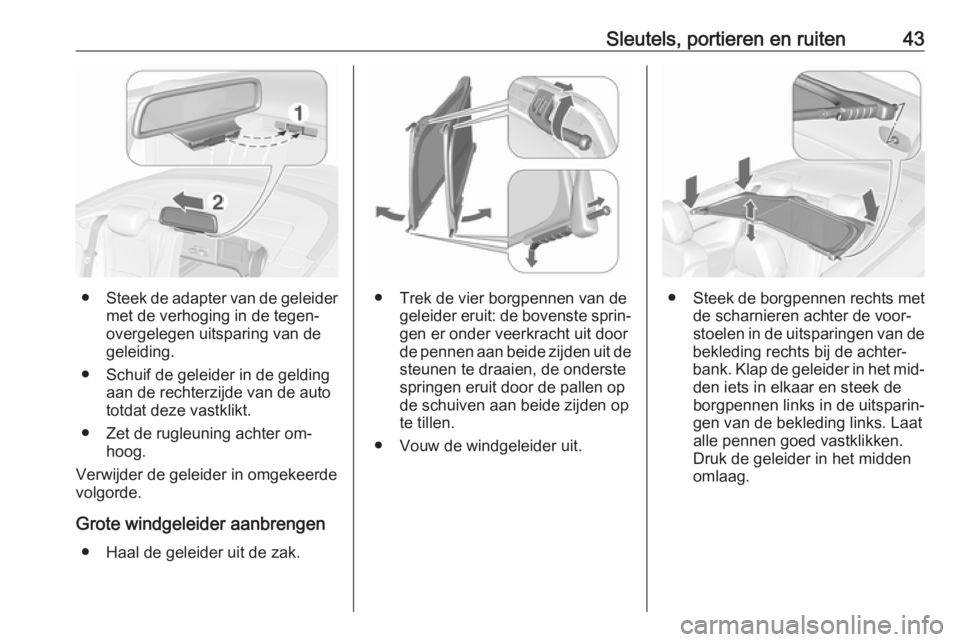

Sleutels, portieren en ruiten43
●Steek de adapter van de geleider
met de verhoging in de tegen‐
overgelegen uitsparing van de
geleiding.
● Schuif de geleider in de gelding aan de rechterzijde van de auto
totdat deze vastklikt.
● Zet de rugleuning achter om‐ hoog.
Verwijder de geleider in omgekeerde
volgorde.
Grote windgeleider aanbrengen ● Haal de geleider uit de zak.● Trek de vier borgpennen van de geleider eruit: de bovenste sprin‐
gen er onder veerkracht uit door
de pennen aan beide zijden uit de steunen te draaien, de onderste
springen eruit door de pallen op
de schuiven aan beide zijden op
te tillen.
● Vouw de windgeleider uit.● Steek de borgpennen rechts met
de scharnieren achter de voor‐
stoelen in de uitsparingen van de
bekleding rechts bij de achter‐
bank. Klap de geleider in het mid‐ den iets in elkaar en steek de
borgpennen links in de uitsparin‐ gen van de bekleding links. Laat
alle pennen goed vastklikken.
Druk de geleider in het midden omlaag.

44Sleutels, portieren en ruiten

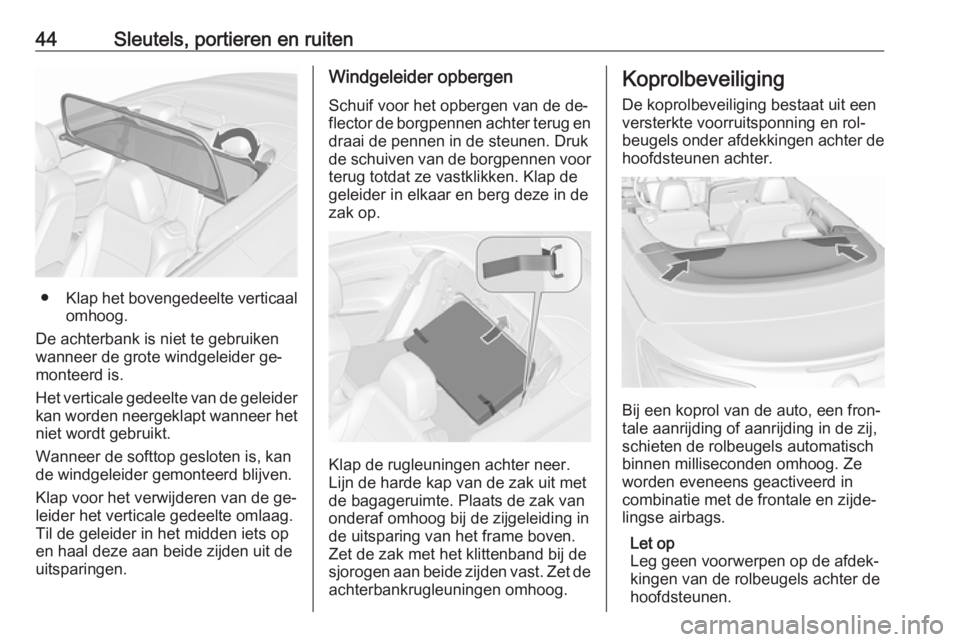

●Klap het bovengedeelte verticaal
omhoog.
De achterbank is niet te gebruiken
wanneer de grote windgeleider ge‐
monteerd is.
Het verticale gedeelte van de geleider kan worden neergeklapt wanneer het
niet wordt gebruikt.
Wanneer de softtop gesloten is, kan
de windgeleider gemonteerd blijven.
Klap voor het verwijderen van de ge‐
leider het verticale gedeelte omlaag.
Til de geleider in het midden iets op
en haal deze aan beide zijden uit de
uitsparingen.
Windgeleider opbergen
Schuif voor het opbergen van de de‐
flector de borgpennen achter terug en draai de pennen in de steunen. Druk
de schuiven van de borgpennen voor terug totdat ze vastklikken. Klap degeleider in elkaar en berg deze in de
zak op.
Klap de rugleuningen achter neer.
Lijn de harde kap van de zak uit met de bagageruimte. Plaats de zak van
onderaf omhoog bij de zijgeleiding in de uitsparing van het frame boven.
Zet de zak met het klittenband bij de
sjorogen aan beide zijden vast. Zet de achterbankrugleuningen omhoog.
Koprolbeveiliging
De koprolbeveiliging bestaat uit een
versterkte voorruitsponning en rol‐
beugels onder afdekkingen achter de hoofdsteunen achter.
Bij een koprol van de auto, een fron‐
tale aanrijding of aanrijding in de zij,
schieten de rolbeugels automatisch
binnen milliseconden omhoog. Ze
worden eveneens geactiveerd in
combinatie met de frontale en zijde‐
lingse airbags.
Let op
Leg geen voorwerpen op de afdek‐
kingen van de rolbeugels achter de
hoofdsteunen.

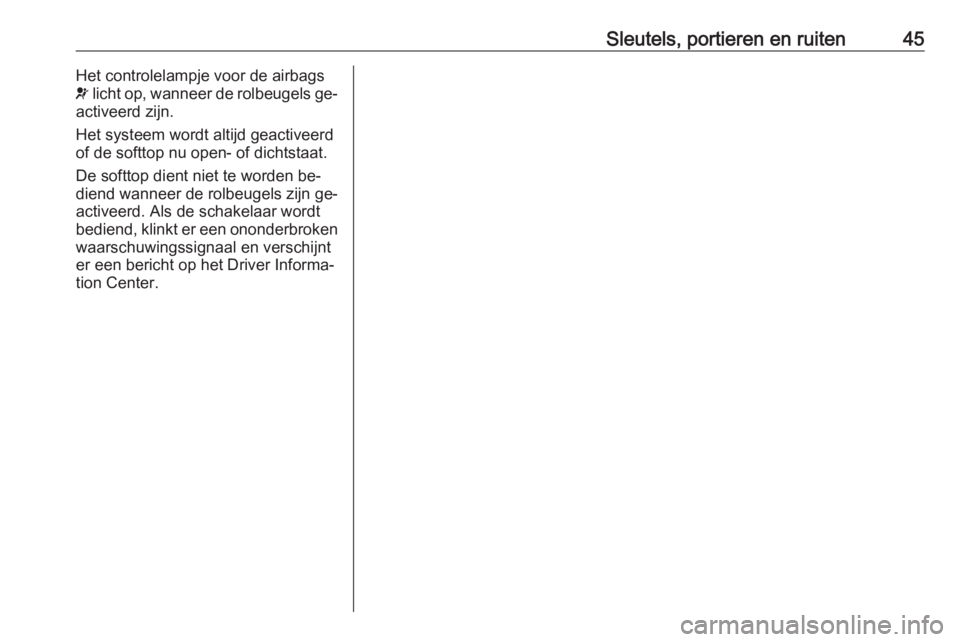

Sleutels, portieren en ruiten45Het controlelampje voor de airbags
v licht op, wanneer de rolbeugels ge‐
activeerd zijn.
Het systeem wordt altijd geactiveerd
of de softtop nu open- of dichtstaat.
De softtop dient niet te worden be‐ diend wanneer de rolbeugels zijn ge‐
activeerd. Als de schakelaar wordt
bediend, klinkt er een ononderbroken waarschuwingssignaal en verschijnter een bericht op het Driver Informa‐
tion Center.

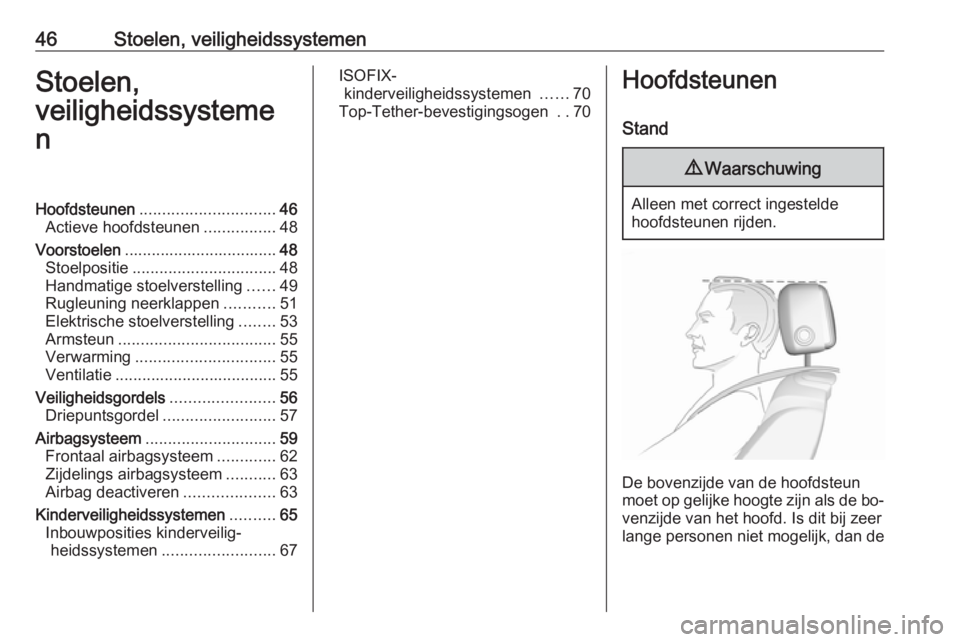

46Stoelen, veiligheidssystemenStoelen,
veiligheidssysteme
nHoofdsteunen .............................. 46
Actieve hoofdsteunen ................48
Voorstoelen .................................. 48
Stoelpositie ................................ 48
Handmatige stoelverstelling ......49
Rugleuning neerklappen ...........51
Elektrische stoelverstelling ........53
Armsteun ................................... 55
Verwarming ............................... 55
Ventilatie .................................... 55
Veiligheidsgordels .......................56
Driepuntsgordel ......................... 57
Airbagsysteem ............................. 59
Frontaal airbagsysteem .............62
Zijdelings airbagsysteem ...........63
Airbag deactiveren ....................63
Kinderveiligheidssystemen ..........65
Inbouwposities kinderveilig‐ heidssystemen ......................... 67ISOFIX-
kinderveiligheidssystemen ......70
Top-Tether-bevestigingsogen ..70Hoofdsteunen
Stand9 Waarschuwing
Alleen met correct ingestelde
hoofdsteunen rijden.
De bovenzijde van de hoofdsteun moet op gelijke hoogte zijn als de bo‐
venzijde van het hoofd. Is dit bij zeer
lange personen niet mogelijk, dan de

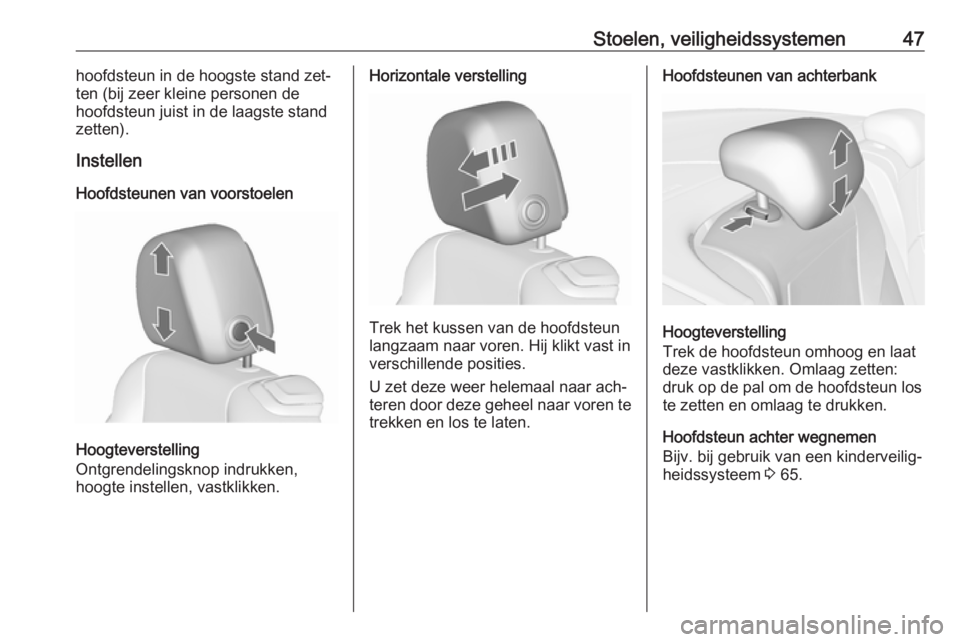

Stoelen, veiligheidssystemen47hoofdsteun in de hoogste stand zet‐
ten (bij zeer kleine personen de
hoofdsteun juist in de laagste stand
zetten).
Instellen
Hoofdsteunen van voorstoelen
Hoogteverstelling
Ontgrendelingsknop indrukken,
hoogte instellen, vastklikken.
Horizontale verstelling
Trek het kussen van de hoofdsteun
langzaam naar voren. Hij klikt vast in
verschillende posities.
U zet deze weer helemaal naar ach‐
teren door deze geheel naar voren te
trekken en los te laten.
Hoofdsteunen van achterbank
Hoogteverstelling
Trek de hoofdsteun omhoog en laat
deze vastklikken. Omlaag zetten:
druk op de pal om de hoofdsteun los
te zetten en omlaag te drukken.
Hoofdsteun achter wegnemen
Bijv. bij gebruik van een kinderveilig‐
heidssysteem 3 65.

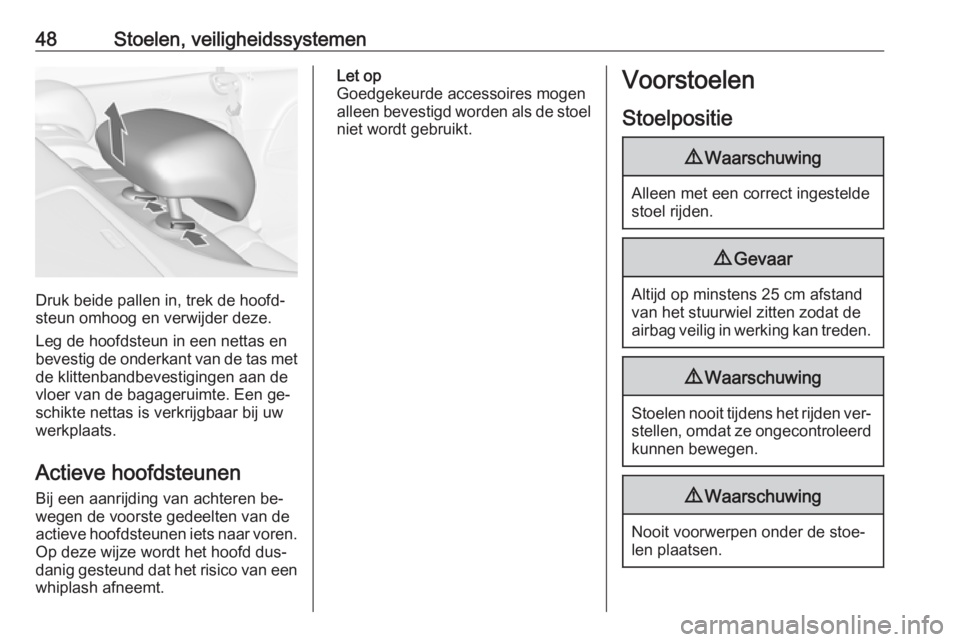

48Stoelen, veiligheidssystemen
Druk beide pallen in, trek de hoofd‐
steun omhoog en verwijder deze.
Leg de hoofdsteun in een nettas enbevestig de onderkant van de tas met
de klittenbandbevestigingen aan de
vloer van de bagageruimte. Een ge‐
schikte nettas is verkrijgbaar bij uw
werkplaats.
Actieve hoofdsteunen Bij een aanrijding van achteren be‐
wegen de voorste gedeelten van de actieve hoofdsteunen iets naar voren. Op deze wijze wordt het hoofd dus‐
danig gesteund dat het risico van een
whiplash afneemt.
Let op
Goedgekeurde accessoires mogen alleen bevestigd worden als de stoel niet wordt gebruikt.Voorstoelen
Stoelpositie9 Waarschuwing
Alleen met een correct ingestelde
stoel rijden.
9 Gevaar
Altijd op minstens 25 cm afstand
van het stuurwiel zitten zodat de
airbag veilig in werking kan treden.
9 Waarschuwing
Stoelen nooit tijdens het rijden ver‐
stellen, omdat ze ongecontroleerd kunnen bewegen.
9 Waarschuwing
Nooit voorwerpen onder de stoe‐
len plaatsen.
