OPEL CASCADA 2016.5 Instruksjonsbok

Instrumenter og betjeningselementer89Hvis lampen lyser når motoren er
i gang
Stans bilen, slå av motoren. Bilbatte‐
riet lades ikke. Motorkjølingen kan
være avbrutt. Bremsekraftforsterke‐
ren kan slutte å virke. Søk hjelp hos
et verksted.
Feilfunksjonslampe
Z lyser eller blinker gult.
Lyser etter at tenningen er slått på og
slukker like etter at motoren er startet.
Hvis lampen lyser når motoren er
i gang
Feil i eksosrensesystemet. Det er nå
fare for at tillatte utslippsgrenser over‐
skrides. Søk hjelp hos et verksted
umiddelbart.
Blinker når motoren er i gang Feil som kan medføre skade på kata‐lysatoren. Slipp opp gasspedalen til
blinkingen opphører. Søk hjelp hos et
verksted umiddelbart.Bremser og clutch
R lyser rødt.
Bremse- og clutchvæskenivået er for
lavt 3 187.9 Advarsel
Stans bilen. Avbryt kjøringen
umiddelbart. Kontakt et verksted.
Lyser etter at tenningen er slått på,
hvis den manuelle håndbremsen er
trukket til 3 147.
Bruk pedalen
- lyser eller blinker gult.
Lyser
Bremsepedalen må trås inn for å fri‐
gjøre den elektriske håndbremsen
3 147.
Clutchpedalen må trås inn for å starte motoren i Autostopp-modus. Stopp/
start-system 3 135.
Blinker
Clutchpedalen må trås inn for hoved‐
start av motoren 3 16, 3 134.
I enkelte versjoner vises "trå på pe‐
dalen"-meldingen i førerinformasjo‐
nen 3 99.
Elektrisk håndbrems
m lyser eller blinker rødt.
Lyser
Elektrisk håndbrems er på 3 147.
Blinker Elektrisk håndbremse er ikke helt
trukket til, eller løsnet. Slå på ten‐
ningen, trå inn bremsepedalen og
prøv å nullstille systemet ved først å
frigjøre og så sette på den elektriske
håndbremsen. Hvis m fortsetter å
blinke, ikke kjør, men søk hjelp på et
verksted.
Feil på elektrisk håndbrems j lyser eller blinker gult.

90Instrumenter og betjeningselementerLyserElektrisk håndbrems virker med redu‐sert kraft 3 147.
Blinker
Elektrisk håndbrems er i servicemo‐
dus. Stopp bilen, trekk til og frigjør
den elektriske håndbremsen for å
nullstille den.9 Advarsel
Kontakt verksted for å få utbedret
feilen omgående.
Blokkeringsfrie bremser
(ABS)
u lyser gult.
Lyser i noen sekunder etter at ten‐
ningen er slått på. Systemet er drifts‐
klart når kontrollampen er slukket.
Hvis kontrollampen ikke slukker etter
noen sekunder eller den begynner å
lyse under kjøring, foreligger det en feil i ABS-systemet. Det konvensjo‐
nelle bremsesystemet fungerer fort‐
satt, men uten ABS-regulering.
Blokkeringsfrie bremser 3 146.
Oppgiring
R med tallet for neste høyere gir vises
eller kommer opp som en hel side i
førerinformasjonen når opp-giring er
anbefalt for å spare drivstoff.
EcoFlex kjøreassistent 3 93.
Servostyring
c lyser gult.
Lyser med servostyringen
redusert
Servostyringen reduseres når sys‐
temet overopphetes. Kontrollampen
slukker når systemet har kjølt seg
ned.
Stopp/start-system 3 135.
Lyser med servostyringen
utkoblet
Feil i servostyringen. Kontakt et verk‐
sted.Filskiftvarsling
) lyser grønt eller blinker gult.
Lyser grønt
Systemet er slått på og klart til bruk.
Blinker gult
Systemet registrerer et uønsket fil‐
skift.
Elektronisk
stabilitetsprogram av
n lyser gult.
Systemet er deaktivert.
Elektronisk
stabilitetsprogram og antispinn
b lyser eller blinker gult.
Blinker Systemet er aktivt innkoblet. Motor‐effekten kan bli redusert, og bilen kan
automatisk bli bremset noe ned.

Instrumenter og betjeningselementer91LyserDet er en feil i systemet. En varsel‐melding vises i førerinformasjonsdis‐
playet. Det er mulig å kjøre videre.
Systemet er ikke i funksjon. Kjøresta‐
biliteten kan imidlertid svekkes, av‐
hengig av veiforholdene.
Sørg for at feilen utbedres ved et
verksted.
Elektronisk stabilitetsprogram 3 149,
Antispinn 3 149.
Antispinn av k lyser gult.
Systemet er deaktivert.
Forvarming ! lyser gult.
Forvarmingen er aktivert. Den kobles bare inn i kaldt vær.
Dieselpartikkelfilter
% lyser eller blinker gult.
Dieselpartikkelfilteret må rengjøres.Fortsett å kjøre til % slukker. Hold om
mulig motorturtallet over 2000 o/min.
Lyser Dieselpartikkelfilteret er fullt. Startrenseprosedyren snarest mulig.
Blinker Filterets maksimalnivå er nådd. Start
renseprosedyren umiddelbart for å
unngå skade på motoren.
Dieselpartikkelfilter 3 138, Stopp-
Start-system 3 135.
AdBlue Y blinker gult.
AdBlue-nivået er lavt. Fyll på AdBlue
snart for å unngå at motorstart hin‐
dres.
AdBlue 3 140.
Dekktrykkovervåking
w lyser eller blinker gult.Lyser
Dekktrykktap. Stans bilen umiddel‐ bart og kontroller dekktrykket.
Blinker
Feil i systemet eller det er montert et
hjul uten trykkføler (f. eks. reserve‐
hjul). Etter 60-90 sekunder lyser kon‐
trollampen hele tiden. Kontakt et
verksted.
Dekktrykkovervåkingssystem 3 205.
Motoroljetrykk I lyser rødt.
Lyser etter at tenningen er slått på og
slukker like etter at motoren er startet.
Hvis lampen lyser når motoren er
i gangMerk
Motorsmøringen kan være av‐
brutt. Dette kan føre til motorska‐ der og/eller blokkering av drivhju‐
lene.

92Instrumenter og betjeningselementer1. Trå inn clutchpedalen.
2. Velg nøytral (fri) ved å sette gir‐ velgeren på N.
3. Kjør raskest mulig ut av trafikken, uten å hindre andre biler.
4. Slå av tenningen.9 Advarsel
Når motoren er stoppet, kreves det
betydelig mer kraft for å bremse og
styre. Under en automatisk stoppvil bremseservoen fortsatt fun‐
gere.
Nøkkelen må ikke fjernes før bilen
står stille, ellers vil rattlåsen kunne
gripe inn ufrivillig.
Kontroller oljenivået før du kontakter
et verksted 3 185.
Lite drivstoff
i lyser eller blinker gult.
Lyser Det er for lite drivstoff på tanken.
Blinker
Drivstoffet er brukt opp. Fyll opp
umiddelbart. Kjør aldri tanken tom.
Katalysator 3 139.
Lufting av dieselsystemet 3 189.
Startsperre
d blinker gult.
Feil i startsperresystemet. Motoren
kan ikke startes.
Utvendige lys 8 lyser grønt.
De utvendige lysene er på 3 110.
Fjernlys C lyser blått.
Lyser når fjernlyset er på eller når lys‐
hornet brukes 3 112, eller fjernlyset
er på med fjernlyshjelp eller intelligent
lysområde 3 114.
Fjernlyshjelp l lyser grønt.Fjernlyshjelpen eller intelligent lysom‐
råde er aktivert 3 112, 3 114.
Adaptivt frontlys
f lyser eller blinker gult.
Lyser
Feil i systemet.
Søk hjelp hos et verksted.
Blinker
Systemet omkoblet til symmetrisk
nærlys.
Kontrollampa f blinker i ca.
4 sekunder etter at tenningen er slått
på for å minne om at systemet er ak‐
tivert 3 113.
Automatisk lysregulering 3 111.
Tåkelys > lyser grønt.
Tåkelysene foran er slått på 3 118.
Tåkebaklys
r lyser gult.

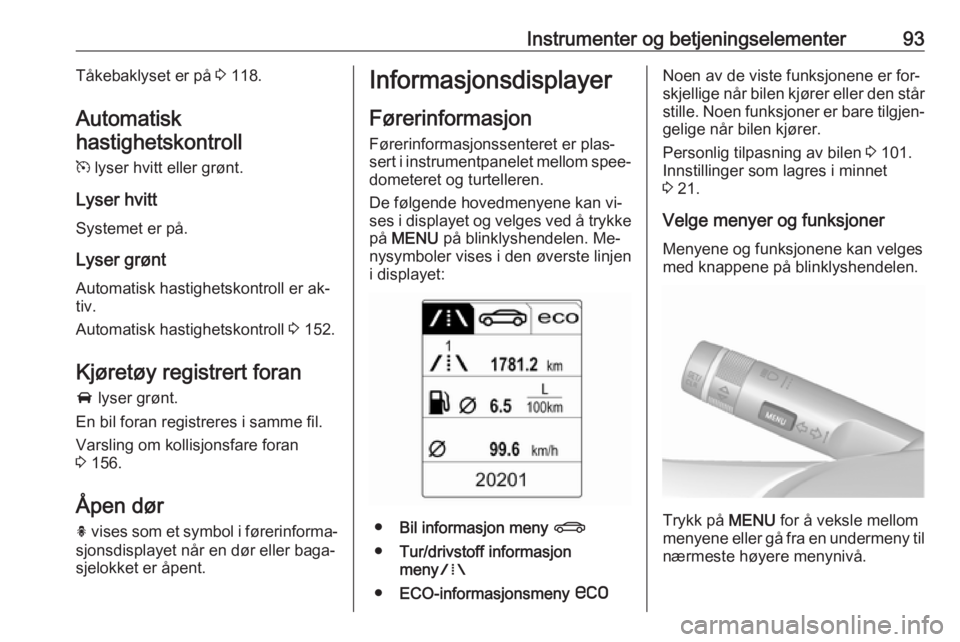

Instrumenter og betjeningselementer93Tåkebaklyset er på 3 118.
Automatisk
hastighetskontroll
m lyser hvitt eller grønt.
Lyser hvitt Systemet er på.
Lyser grønt
Automatisk hastighetskontroll er ak‐
tiv.
Automatisk hastighetskontroll 3 152.
Kjøretøy registrert foran
A lyser grønt.
En bil foran registreres i samme fil.
Varsling om kollisjonsfare foran
3 156.
Åpen dør
h vises som et symbol i førerinforma‐
sjonsdisplayet når en dør eller baga‐
sjelokket er åpent.Informasjonsdisplayer
Førerinformasjon
Førerinformasjonssenteret er plas‐
sert i instrumentpanelet mellom spee‐ dometeret og turtelleren.
De følgende hovedmenyene kan vi‐
ses i displayet og velges ved å trykke
på MENU på blinklyshendelen. Me‐
nysymboler vises i den øverste linjen
i displayet:
● Bil informasjon meny X
● Tur/drivstoff informasjon
meny W
● ECO-informasjonsmeny s
Noen av de viste funksjonene er for‐
skjellige når bilen kjører eller den står stille. Noen funksjoner er bare tilgjen‐
gelige når bilen kjører.
Personlig tilpasning av bilen 3 101.
Innstillinger som lagres i minnet 3 21.
Velge menyer og funksjoner
Menyene og funksjonene kan velges
med knappene på blinklyshendelen.
Trykk på MENU for å veksle mellom
menyene eller gå fra en undermeny til
nærmeste høyere menynivå.

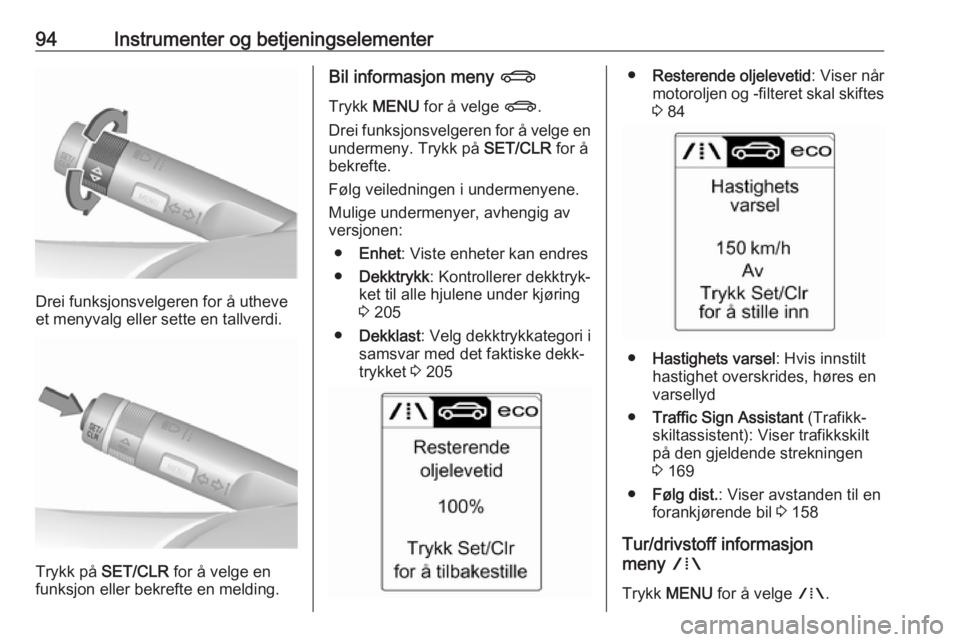

94Instrumenter og betjeningselementer
Drei funksjonsvelgeren for å utheve
et menyvalg eller sette en tallverdi.
Trykk på SET/CLR for å velge en
funksjon eller bekrefte en melding.
Bil informasjon meny X
Trykk MENU for å velge X.
Drei funksjonsvelgeren for å velge en undermeny. Trykk på SET/CLR for å
bekrefte.
Følg veiledningen i undermenyene.
Mulige undermenyer, avhengig av
versjonen:
● Enhet : Viste enheter kan endres
● Dekktrykk : Kontrollerer dekktryk‐
ket til alle hjulene under kjøring
3 205
● Dekklast : Velg dekktrykkategori i
samsvar med det faktiske dekk‐
trykket 3 205● Resterende oljelevetid : Viser når
motoroljen og -filteret skal skiftes 3 84
● Hastighets varsel : Hvis innstilt
hastighet overskrides, høres en
varsellyd
● Traffic Sign Assistant (Trafikk‐
skiltassistent): Viser trafikkskilt på den gjeldende strekningen
3 169
● Følg dist. : Viser avstanden til en
forankjørende bil 3 158
Tur/drivstoff informasjon
meny W
Trykk MENU for å velge W.

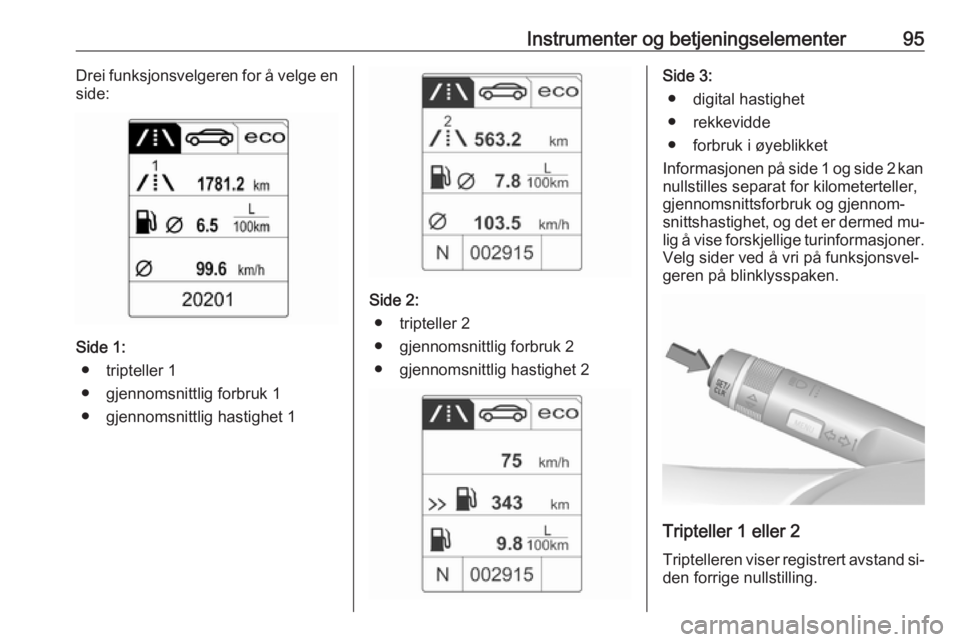

Instrumenter og betjeningselementer95Drei funksjonsvelgeren for å velge en
side:
Side 1:
● tripteller 1
● gjennomsnittlig forbruk 1
● gjennomsnittlig hastighet 1
Side 2: ● tripteller 2
● gjennomsnittlig forbruk 2
● gjennomsnittlig hastighet 2
Side 3: ● digital hastighet
● rekkevidde
● forbruk i øyeblikket
Informasjonen på side 1 og side 2 kan nullstilles separat for kilometerteller,
gjennomsnittsforbruk og gjennom‐
snittshastighet, og det er dermed mu‐
lig å vise forskjellige turinformasjoner.
Velg sider ved å vri på funksjonsvel‐
geren på blinklysspaken.
Tripteller 1 eller 2
Triptelleren viser registrert avstand si‐
den forrige nullstilling.

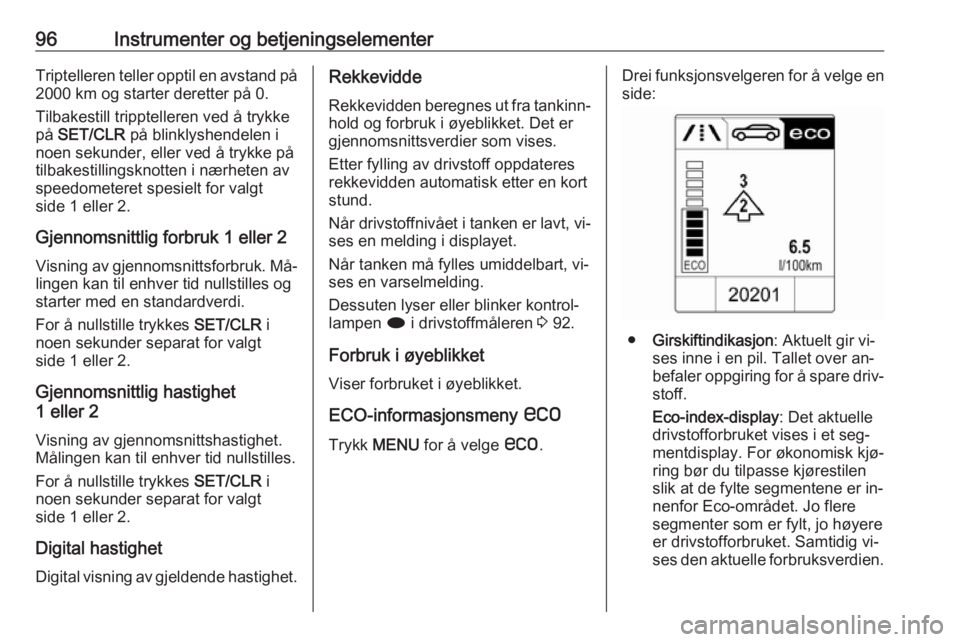

96Instrumenter og betjeningselementerTriptelleren teller opptil en avstand på
2000 km og starter deretter på 0.
Tilbakestill tripptelleren ved å trykke
på SET/CLR på blinklyshendelen i
noen sekunder, eller ved å trykke på
tilbakestillingsknotten i nærheten av
speedometeret spesielt for valgt
side 1 eller 2.
Gjennomsnittlig forbruk 1 eller 2 Visning av gjennomsnittsforbruk. Må‐lingen kan til enhver tid nullstilles og
starter med en standardverdi.
For å nullstille trykkes SET/CLR i
noen sekunder separat for valgt
side 1 eller 2.
Gjennomsnittlig hastighet
1 eller 2
Visning av gjennomsnittshastighet.
Målingen kan til enhver tid nullstilles.
For å nullstille trykkes SET/CLR i
noen sekunder separat for valgt
side 1 eller 2.
Digital hastighet
Digital visning av gjeldende hastighet.Rekkevidde
Rekkevidden beregnes ut fra tankinn‐
hold og forbruk i øyeblikket. Det er
gjennomsnittsverdier som vises.
Etter fylling av drivstoff oppdateres
rekkevidden automatisk etter en kort
stund.
Når drivstoffnivået i tanken er lavt, vi‐ ses en melding i displayet.
Når tanken må fylles umiddelbart, vi‐
ses en varselmelding.
Dessuten lyser eller blinker kontrol‐
lampen i i drivstoffmåleren 3 92.
Forbruk i øyeblikket Viser forbruket i øyeblikket.
ECO-informasjonsmeny s
Trykk MENU for å velge s.Drei funksjonsvelgeren for å velge en
side:
● Girskiftindikasjon : Aktuelt gir vi‐
ses inne i en pil. Tallet over an‐
befaler oppgiring for å spare driv‐ stoff.
Eco-index-display : Det aktuelle
drivstofforbruket vises i et seg‐
mentdisplay. For økonomisk kjø‐
ring bør du tilpasse kjørestilen
slik at de fylte segmentene er in‐
nenfor Eco-området. Jo flere
segmenter som er fylt, jo høyere
er drivstofforbruket. Samtidig vi‐
ses den aktuelle forbruksverdien.

Instrumenter og betjeningselementer97

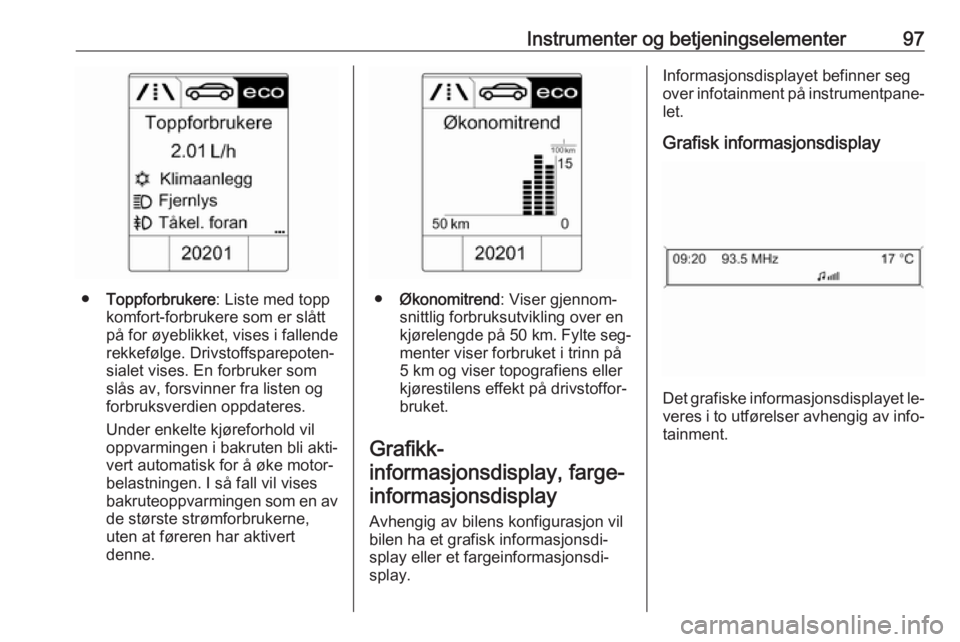

●Toppforbrukere : Liste med topp
komfort-forbrukere som er slått
på for øyeblikket, vises i fallende
rekkefølge. Drivstoffsparepoten‐
sialet vises. En forbruker som
slås av, forsvinner fra listen og
forbruksverdien oppdateres.
Under enkelte kjøreforhold vil
oppvarmingen i bakruten bli akti‐
vert automatisk for å øke motor‐
belastningen. I så fall vil vises
bakruteoppvarmingen som en av de største strømforbrukerne,
uten at føreren har aktivert
denne.● Økonomitrend : Viser gjennom‐
snittlig forbruksutvikling over en
kjørelengde på 50 km. Fylte seg‐
menter viser forbruket i trinn på
5 km og viser topografiens eller
kjørestilens effekt på drivstoffor‐
bruket.
Grafikk-
informasjonsdisplay, farge- informasjonsdisplay
Avhengig av bilens konfigurasjon vil
bilen ha et grafisk informasjonsdi‐
splay eller et fargeinformasjonsdi‐
splay.
Informasjonsdisplayet befinner seg
over infotainment på instrumentpane‐ let.
Grafisk informasjonsdisplay
Det grafiske informasjonsdisplayet le‐
veres i to utførelser avhengig av info‐
tainment.

98Instrumenter og betjeningselementer
Det grafiske informasjonsdisplayet vi‐
ser:
● tid 3 79
● utetemperatur 3 79
● dato 3 79
● innstillinger for elektronisk klima‐ kontroll 3 126
● Infotainmentsystem, se beskri‐ velse i bruksanvisningen for dette
systemet
● innstillinger for personlig tilpas‐ ning av funksjoner 3 101
Fargeinformasjonsdisplay
Fargeinformasjonsdisplayet viser in‐
formasjon i farger:
● tid 3 79
● utetemperatur 3 79
● dato 3 79
● innstillinger for elektronisk klima‐ kontroll 3 126
● kamera bak 3 167
● Infotainmentsystem, se beskri‐ velse i bruksanvisningen for dette
systemet
● navigasjonssystem, se beskri‐ velse i bruksanvisningen for info‐tainmentsystemet
● systeminnstillinger
● meldinger om bilen 3 99
● innstillinger for personlig tilpas‐ ning av funksjoner 3 101
Typen informasjon og hvordan den
vises, avhenger av bilens utstyr og av innstillingene.
Velge menyer og innstillinger
Du kommer til menyer og innstillinger
via displayet.
Trykk CONFIG : Menysiden
Innstillinger vises.
