OPEL CASCADA 2016.5 Instruksjonsbok

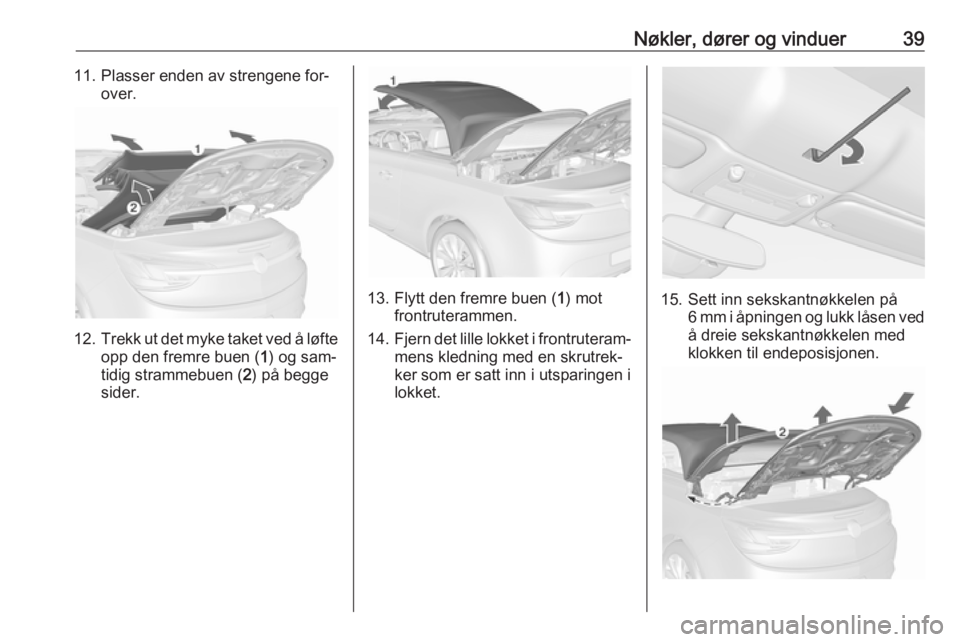

Nøkler, dører og vinduer3911. Plasser enden av strengene for‐over.
12.Trekk ut det myke taket ved å løfte
opp den fremre buen ( 1) og sam‐
tidig strammebuen ( 2) på begge
sider.
13. Flytt den fremre buen ( 1) mot
frontruterammen.
14. Fjern det lille lokket i frontruteram‐
mens kledning med en skrutrek‐
ker som er satt inn i utsparingen i
lokket.15. Sett inn sekskantnøkkelen på 6 mm i åpningen og lukk låsen vedå dreie sekskantnøkkelen med
klokken til endeposisjonen.

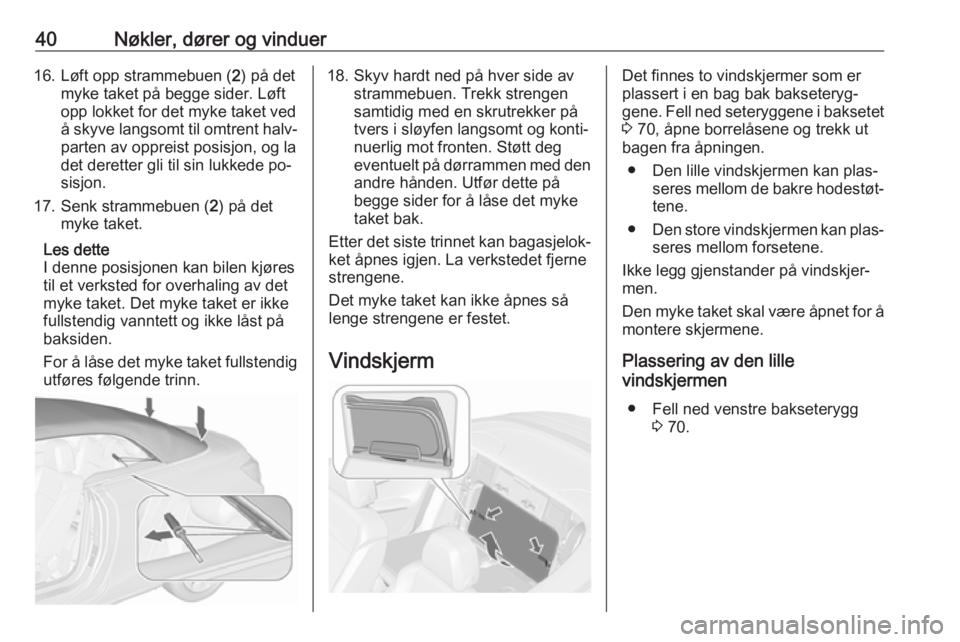

40Nøkler, dører og vinduer16. Løft opp strammebuen (2) på det
myke taket på begge sider. Løft
opp lokket for det myke taket ved
å skyve langsomt til omtrent halv‐ parten av oppreist posisjon, og la
det deretter gli til sin lukkede po‐
sisjon.
17. Senk strammebuen ( 2) på det
myke taket.
Les dette
I denne posisjonen kan bilen kjøres
til et verksted for overhaling av det
myke taket. Det myke taket er ikke
fullstendig vanntett og ikke låst på
baksiden.
For å låse det myke taket fullstendig utføres følgende trinn.18. Skyv hardt ned på hver side av strammebuen. Trekk strengen
samtidig med en skrutrekker på
tvers i sløyfen langsomt og konti‐
nuerlig mot fronten. Støtt deg
eventuelt på dørrammen med den
andre hånden. Utfør dette på
begge sider for å låse det myke
taket bak.
Etter det siste trinnet kan bagasjelok‐ ket åpnes igjen. La verkstedet fjerne
strengene.
Det myke taket kan ikke åpnes så lenge strengene er festet.
VindskjermDet finnes to vindskjermer som er
plassert i en bag bak bakseteryg‐ gene. Fell ned seteryggene i baksetet 3 70, åpne borrelåsene og trekk ut
bagen fra åpningen.
● Den lille vindskjermen kan plas‐ seres mellom de bakre hodestøt‐
tene.
● Den store vindskjermen kan plas‐
seres mellom forsetene.
Ikke legg gjenstander på vindskjer‐
men.
Den myke taket skal være åpnet for å
montere skjermene.
Plassering av den lille
vindskjermen
● Fell ned venstre bakseterygg 3 70.

Nøkler, dører og vinduer41
● Fjern dekselet fra styringen mel‐lom bakre hodestøtter ved å
skyve sidelengs mot venstre side
av bilen.
● Sett inn adapteren på skjermen med forhøyningen inn i den mot‐
stående utsparingen i styringen.
● Skyv skjermen inn i styringen på høyre side av bilen til den griperinn.
● Løft bakseteryggen.
Fjern skjermen i omvendt rekkefølge.
Plassering av den store
vindskjermen
● Ta ut skjermen fra bagen.
● Trekk ut de fire låsepinnene i skjermen: De øvre pinnene spret‐
ter ut med fjærbelastning ved å
dreie pinnene ut av brakettene på
begge sider, de nedre pinnene
spretter ut ved å løfte sperreha‐
kene på skyvestykkene på begge
sider.
● Fell ut vindskjermen.
● Sett inn høyre låsepinner i utspa‐
ringene i kledningen på høyre
side i nærheten av baksetet med
hengslene bak forsetene. Fell
skjermen litt mot midten og sett
inn venstre låsepinner i utsparin‐
gene i kledningen på venstre
side. Sørg for at alle pinnene er
korrekt festet. Skyv ned skjermen
på midten.

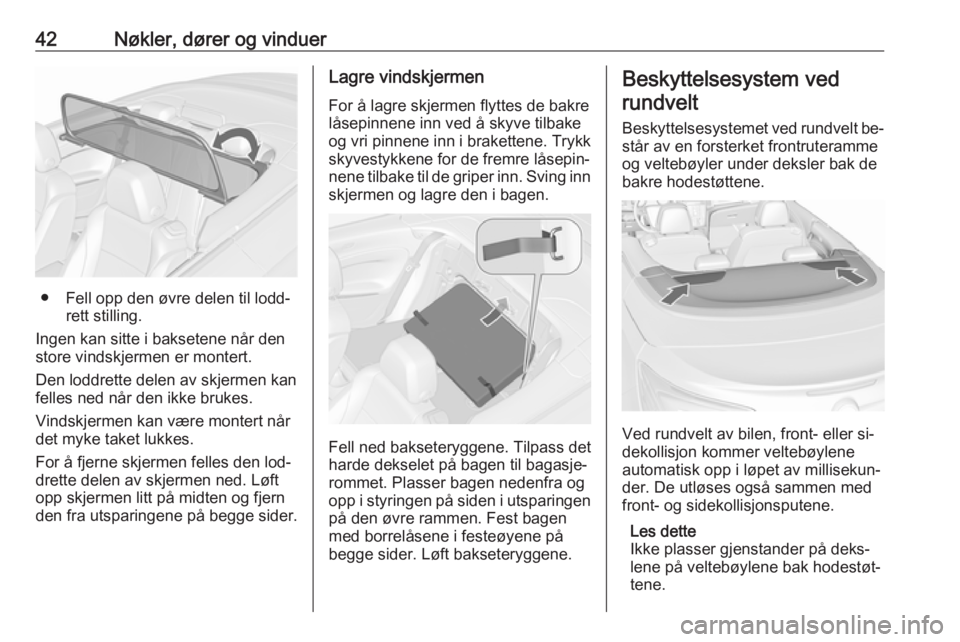

42Nøkler, dører og vinduer
● Fell opp den øvre delen til lodd‐rett stilling.
Ingen kan sitte i baksetene når den
store vindskjermen er montert.
Den loddrette delen av skjermen kan
felles ned når den ikke brukes.
Vindskjermen kan være montert når det myke taket lukkes.
For å fjerne skjermen felles den lod‐
drette delen av skjermen ned. Løft
opp skjermen litt på midten og fjern
den fra utsparingene på begge sider.
Lagre vindskjermen
For å lagre skjermen flyttes de bakrelåsepinnene inn ved å skyve tilbakeog vri pinnene inn i brakettene. Trykk
skyvestykkene for de fremre låsepin‐
nene tilbake til de griper inn. Sving inn skjermen og lagre den i bagen.
Fell ned bakseteryggene. Tilpass det
harde dekselet på bagen til bagasje‐
rommet. Plasser bagen nedenfra og
opp i styringen på siden i utsparingen
på den øvre rammen. Fest bagen
med borrelåsene i festeøyene på
begge sider. Løft bakseteryggene.
Beskyttelsesystem ved
rundvelt
Beskyttelsesystemet ved rundvelt be‐ står av en forsterket frontruteramme
og veltebøyler under deksler bak de
bakre hodestøttene.
Ved rundvelt av bilen, front- eller si‐
dekollisjon kommer veltebøylene
automatisk opp i løpet av millisekun‐
der. De utløses også sammen med
front- og sidekollisjonsputene.
Les dette
Ikke plasser gjenstander på deks‐
lene på veltebøylene bak hodestøt‐
tene.

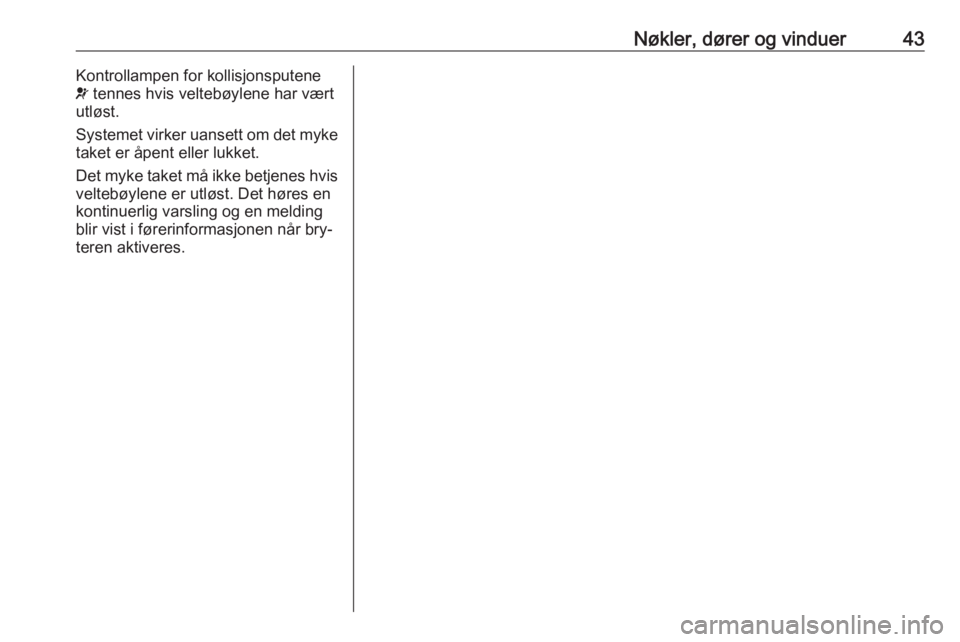

Nøkler, dører og vinduer43Kontrollampen for kollisjonsputene
v tennes hvis veltebøylene har vært
utløst.
Systemet virker uansett om det myke
taket er åpent eller lukket.
Det myke taket må ikke betjenes hvis veltebøylene er utløst. Det høres en
kontinuerlig varsling og en melding
blir vist i førerinformasjonen når bry‐
teren aktiveres.

44Seter og sikkerhetsutstyrSeter og
sikkerhetsutstyrHodestøtter .................................. 44
Aktive hodestøtter .....................45
Forseter ....................................... 46
Setestilling ................................. 46
Manuell setejustering ................47
Felle ned sete ............................ 49
Elektrisk setejustering ...............50
Armlene ..................................... 52
Oppvarming ............................... 52
Ventilasjon (lufting) ....................52
Sikkerhetsbelter ........................... 53
Tre-punkts sikkerhetsbelte ........55
Kollisjonsputesystem ...................56
Frontkollisjonsputer ...................59
Sidekollisjonsputer ....................60
Deaktivering av kollisjonspute ...61
Barnesikringsutstyr ......................62
Steder for plassering av barnesikringsutstyr ...................63
ISOFIX barnesikringsutstyr .......66
Top-Tether barnesikringsutstyr ...................66Hodestøtter
Posisjon9 Advarsel
Kjør bare når hodestøtten er kor‐
rekt innstilt.
Den øvre kanten på hodestøtten bør
være på nivå med øvre del av hodet.
Hvis dette ikke er mulig for veldig
høye personer, stiller man støtten på
øverste trinn og på laveste trinn for
lave personer.
Innstilling
Hodestøtter på forsetene
Høydejustering
Trykk på utløserknappen, juster høy‐
den og lås.

Seter og sikkerhetsutstyr45Horisontal justering
Trekk polstringen i hodestøtten lang‐
somt forover. Den låser seg i flere po‐
sisjoner.
Hodestøtten settes i bakerste stilling
igjen ved å trekke den forover og
slippe den.
Hodestøtter på baksetene
Høydejustering
Trekk hodestøtten opp, og lås den.
For å stille den lavere trykker du på
låsen for å frigjøre den, og skyver
hodestøtten ned.
Demontere hodestøtte bak
For eksempel når barnesikringsutstyr brukes 3 62.
Trykk på begge låsehakene, trekk
hodestøtten opp og ta den ut.
Plasser hodestøtten i en nettbag og
fest undersiden av bagen med borre‐
lås til gulvet i bagasjerommet. Det fin‐
nes en passende nettbag hos verk‐
stedet.
Aktive hodestøtter
Ved påkjørsel bakfra beveger de
fremre delene av de aktive hodestøt‐
tene seg litt forover. Dermed støttes
hodet slik at faren for nakkeslengska‐ der reduseres.

46Seter og sikkerhetsutstyrLes dette
Godkjent tilbehør skal bare festes
når setet ikke er i bruk.Forseter
Setestilling9 Advarsel
Kjør bare når setene er korrekt
innstilt.
9 Fare
Sitt ikke nærmere enn 25 cm fra
rattet, dette for å sikre tilstrekkelig
plass for kollisjonsputen hvis den
utløses.
9 Advarsel
Juster aldri setene under kjøring.
De kan bevege seg ukontrollert.
9 Advarsel
Ikke oppbevar gjenstander under
setene.
● Skyv baken så tett inntil seteryg‐ gen som mulig. Juster avstanden
fra setet til pedalene, slik at bena er lett bøyd når du trår på peda‐
lene. Trekk passasjersetet foran
så langt bak som mulig.
● Juster setehøyden høyt nok til at du har fri sikt til alle sider og til alle
instrumenter. Det skal være en
klaring på minst én håndsbredde
mellom hodet og taktrammen.
Låret skal hvile lett mot setet uten å trykke mot det.
● Sitt med skuldrene så tett inntil seteryggen som mulig. Justerbakseteryggen slik at du lett når
rattet med armene litt bøyd. Hold

Seter og sikkerhetsutstyr47skuldrene i kontakt med seteryg‐
gen når du dreier på rattet. Sete‐ ryggen må ikke vinkles for langt
bakover. Anbefalt helningsvinkel
ca. 25°.
● Juster setet og rattet på en slik måte at håndleddet hviler på top‐
pen av rattet mens armene er strukket helt ut og skuldrene hvi‐
ler mot seteryggen.
● Juster rattet 3 76.
● Juster hodestøttene 3 44.
● Juster den justerbare lårputen slik at det blir en avstand på om‐
trent to fingerbredder mellom se‐ tekanten og knehasen.
● Juster korsryggstøtten slik at den
støtter opp rundt den naturlige
formen på ryggraden.
Manuell setejustering
Kjør kun med festede seter og sete‐
rygg.Justering i lengderetningen
Trekk i håndtaket, forskyv setet, slipp
håndtaket. Prøv å flytte setet fram og tilbake for å sikre at setet er låst på
plass.
Seterygghelning
Vri spaken bakover, juster helningen
og slipp spaken. Du skal høre at sete‐
ryggen kommer på plass.

48Seter og sikkerhetsutstyrSetehøyde
Pumpebevegelser med betjenings‐
hendelen
oppover:setet høyerenedover:setet lavereSetehelning
Pumpebevegelser med betjenings‐
hendelen
oppover:forkanten høyerenedover:forkanten lavereKorsryggstøtte
Juster korsryggstøtten etter kroppen
ved hjelp av fireveisbryteren.
Flytte støtten opp og ned: før bryteren oppover eller nedover.
Øke og minske støtten: før bryteren
forover eller bakover.
