Pleje af bilen199
Afmontér pærefatningen ved at
dreje mod uret.
Blinklysene ( 1)
Baklygterne ( 2)
3. Afmonter og udskift pæren
4. Isæt fatningen i baglygteenheden
og drej med uret.
5. Luk dækslet ved først at isætte spændeklips. Lås dækslet ved at
dreje skruen med uret med en
mønt.
Ekstra lamper i
bagagerumsklappens ramme
1. Åbn bagagerumsklappen.
2. Løsn afdækningen i sidebeklæd‐ ningspanelet og tag den af.
3. Afmontér pærefatningen ved atdreje mod uret.

200Pleje af bilenBlinklysene (1)
Baglygter ( 2)
4. Afmonter og udskift pæren.
5. Isæt fatningen i huset og drej den
med uret.
6. Fastgør sideindtrækket.
Sideblink
Afmonter lampehuset for at udskifte
pæren:
1. Skyd pæren til venstre, og tag den
ud med højre ende.
2. Drej pæreholderen mod uret, og fjern den fra huset.
3.Træk pæren fra pæreholderen, og
udskift den.

Pleje af bilen2014. Isæt pæreholderen og drej denmed uret.
5. Før pærens venstre ende ind, skyd den mod venstre og før højreende ind.
Nummerpladelys
1. Sæt en skruetrækker ind i udspa‐ ringen i afdækningen, pres til si‐
den og udløs fjederen.
2. Tag pære ud nedefter, pas på ikke
at trække i ledningen.
3. Afmonter pæreholderen fra lam‐ pehuset ved at dreje mod uret.
4.Træk pæren fra pæreholderen, og
udskift den.
5. Indsæt pæreholderen i lampehu‐ set, og drej med uret.
6. Indsæt lampen i kofangeren, og sæt den i indgreb.
Kabinelys
Kabinelys, læselamper
Få pærerne udskiftet på et værksted.
Lampe i lastrumFå pærerne udskiftet på et værksted.
Instrumentlys Få pærerne udskiftet på et værksted.

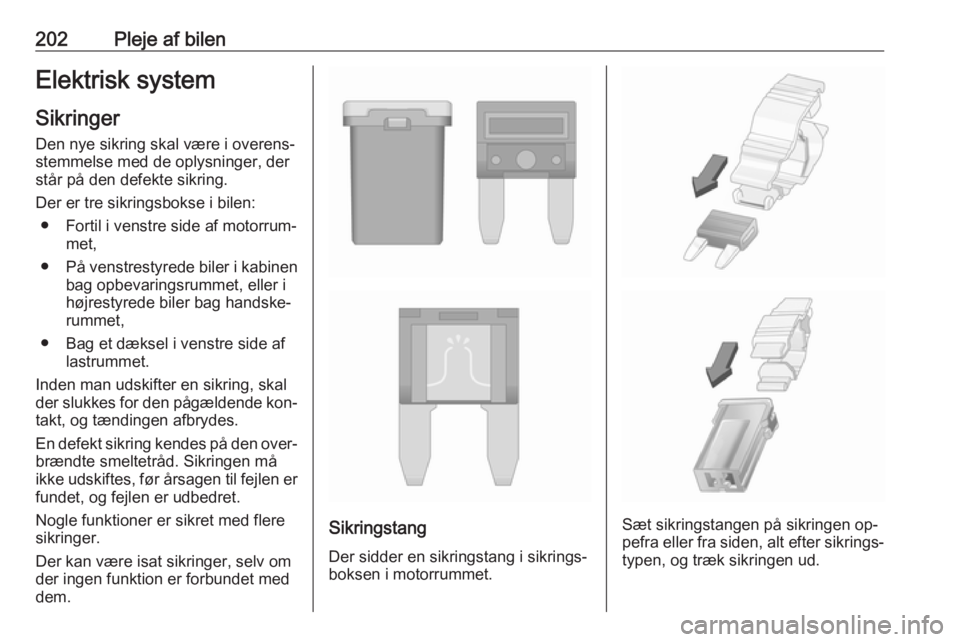

202Pleje af bilenElektrisk system
Sikringer
Den nye sikring skal være i overens‐
stemmelse med de oplysninger, der
står på den defekte sikring.
Der er tre sikringsbokse i bilen: ● Fortil i venstre side af motorrum‐ met,
● På venstrestyrede biler i kabinen
bag opbevaringsrummet, eller i
højrestyrede biler bag handske‐
rummet,
● Bag et dæksel i venstre side af lastrummet.
Inden man udskifter en sikring, skal
der slukkes for den pågældende kon‐
takt, og tændingen afbrydes.
En defekt sikring kendes på den over‐ brændte smeltetråd. Sikringen må
ikke udskiftes, før årsagen til fejlen er
fundet, og fejlen er udbedret.
Nogle funktioner er sikret med flere
sikringer.
Der kan være isat sikringer, selv om
der ingen funktion er forbundet med
dem.
Sikringstang
Der sidder en sikringstang i sikrings‐
boksen i motorrummet.Sæt sikringstangen på sikringen op‐ pefra eller fra siden, alt efter sikrings‐ typen, og træk sikringen ud.

Pleje af bilen203Sikringsboks i motorrum
Sikringsboksen er forrest i venstre
side af motorrummet.
Frigør afdækningen, og fold den opad, indtil den stopper. Tag afdæk‐
ningen af lodret opad.
Nr.Strømkreds1Motorstyreenhed2Lambdasonde3Brændstofindsprøjtning,
tændingssystem4Brændstofindsprøjtning,
tændingssystem5–6Spejlvarme7Blæserstyring8Lambdasonde, motorkøling9Bagrudesensor10Bilbatterisensor11Oplåsning af bagagerum12Adaptive forlygter, automatisk
tilkobling af nærlys13ABS-ventiler14–15Motorstyreenhed

204Pleje af bilenNr.Strømkreds16Starter17Gearkassestyreenhed18El-bagrude19El-betjente ruder, foran20El-betjente ruder, bag21Elektrisk central bag22Venstre fjernlys (halogen)23Forlygtevaskere24Højre nærlys (Xenon)25Venstre nærlys (Xenon)26Tågeforlygter27Dieselolieopvarmning28Start stop-system29Elektrisk parkeringsbremse30ABS-pumpe31–32AirbagNr.Strømkreds33Adaptive forlygter, automatisk
tilkobling af nærlys34Udstødningsgasrecirkulation35El-ruder, regnsensor, sidespejle36Klimastyring37–38Vacuumpumpe39Brændstofsystem-styreenhed40Forrudevasker41Højre fjernlys (halogen)42Køleventilator43Vinduesvisker44–45Køleventilator46–47Horn48Køleventilator49BrændstofpumpeNr.Strømkreds50Forlygteindstilling, adaptive
forlygter51–52Ekstra varmeapparat, diesel‐
motor53Gearkassestyreenhed, motor‐
styreenhed54Vakuumpumpe, instrumentpa‐
nelgruppe, varme-, ventilations-
og airconditionsystem
Når de defekte sikringer er skiftet, luk‐ kes sikringsboksens låg, og der tryk‐
kes, indtil det går i hak.
Hvis sikringsboksens låg ikke er luk‐
ket korrekt, kan der opstå fejl.

Pleje af bilen205Sikringsboks i
instrumentpanel
I venstrestyrede biler findes sikrings‐
boksen bag opbevaringsrummet i in‐
strumentpanelet.
Åbn rummet, og pres det til venstre for
at låse det op. Klap rummet ned, og fjern det.
I højrestyrede biler sidder sikrings‐boksen bag et dæksel i handskerum‐
met. Åbn handskerummet, åbn så
dækslet, og klap det ned.
Nr.Strømkreds1Displays2Karrosserielektronikenhed,
udvendige lygter3Karrosserielektronikenhed,
udvendige lygter4Infotainment-system5Infotainment-system, instrument6Stikdåse, lighter7Stikkontakt8Karrosseristyreenhed, venstre
nærlys9Karrosseristyreenhed, højre
nærlys10Karrosseristyreenhed, dørlåse11Kabineblæser12Elindstilling af førersæde13El-sæde, passager14Diagnosestik15Airbag

206Pleje af bilenNr.Strømkreds16Relæ for bagagerumsklap17Klimaanlæg18Servicediagnose19Karrosseristyreenhed, bremse‐
lygter, baglygter, kabinelys20–21Instrumentbræt22Tændingssystem23Karrosseristyreenhed24Karrosseristyreenhed25–26Bagagerummets ekstra strøm‐
udtag
Sikringsboks i lastrum
Sikringsboksen sidder i venstre side
af bagagerummet bag et dæksel.
Tag dækslet af.
Sikringsboks
Nr.Strømkreds1Styreenhed for kaleche, højre el-
skinne2–3Parkeringspilot4Selektiv katalysatorreduktions-
system5–6–7Elektrisk indstilleligt sæde8Styreenhed for kaleche9Selektiv katalysatorreduktions-
system10Selektiv katalysatorreduktions-
system11Anhængermodul, dæktrykover‐
vågning og bakkamera12Styreenhed for kaleche,
baglygter13–

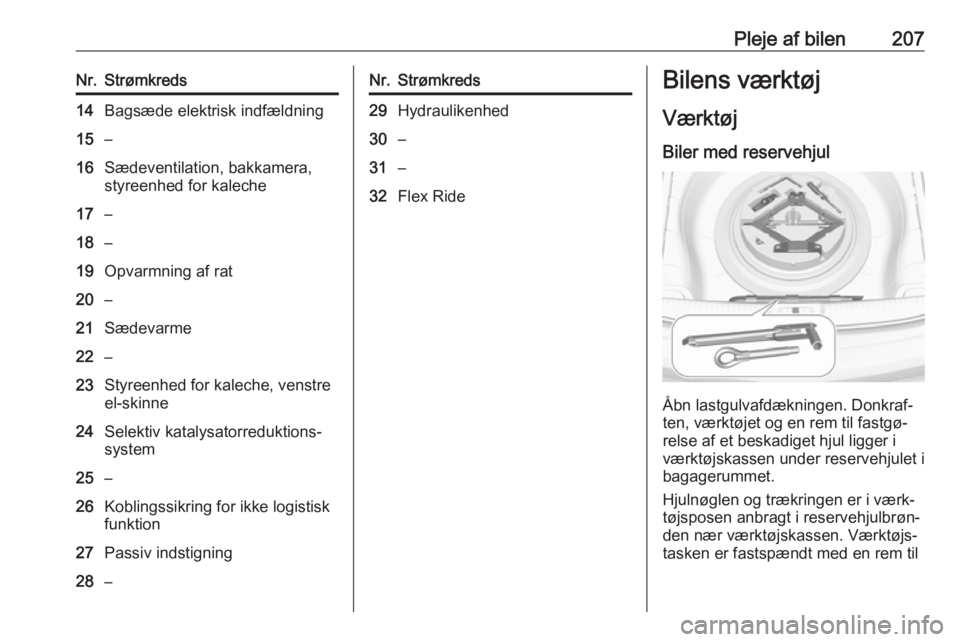

Pleje af bilen207Nr.Strømkreds14Bagsæde elektrisk indfældning15–16Sædeventilation, bakkamera,
styreenhed for kaleche17–18–19Opvarmning af rat20–21Sædevarme22–23Styreenhed for kaleche, venstre
el-skinne24Selektiv katalysatorreduktions-
system25–26Koblingssikring for ikke logistisk
funktion27Passiv indstigning28–Nr.Strømkreds29Hydraulikenhed30–31–32Flex RideBilens værktøj
Værktøj
Biler med reservehjul
Åbn lastgulvafdækningen. Donkraf‐
ten, værktøjet og en rem til fastgø‐
relse af et beskadiget hjul ligger i
værktøjskassen under reservehjulet i
bagagerummet.
Hjulnøglen og trækringen er i værk‐
tøjsposen anbragt i reservehjulbrøn‐
den nær værktøjskassen. Værktøjs‐
tasken er fastspændt med en rem til

208Pleje af bilensurringsstangen. Fjern værktøjskas‐
sens og værktøjstaskens rem fra
surringsstangen for at få adgang til
værktøjet.
Reservehjul 3 220.
Biler med lappesæt
Noget værktøj og trækringen er an‐
bragt sammen med lappesættet i en værktøjskasse i lastrummet under
gulvafdækningen.
Modeller med lappesæt og fladt
lastrumsgulv
Noget værktøj og trækkrogen er an‐
bragt samme med lappesættet i en pose, som er fastgjort ved forrestesurrekrog i lastrummet.
Hjul og dæk
Hjul
På modeller med dieselmotor er in‐
gen stålfælge og kun særlige til denne model godkendte letmetalfælge til‐
ladt.
Dækkenes og fælgenes tilstand
Kør langsomt over kanter, helst i ret
vinkel. Kørsel ind over skarpe kanter
kan føre til dæk- og fælgskader. Sørg for at dækket ikke klemmes mod kant‐stenen ved parkering.
Undersøg dækkene for skader med
jævne mellemrum. I tilfælde af skader
eller usædvanligt slid skal De søge
hjælp på et værksted.
Vinterdæk
Vinterdæk øger køresikkerheden ved temperaturer under 7 °C og bør derfor
monteres på alle hjul.
Alle dækstørrelser er tilladt som vin‐
terdæk 3 244.
