Nøgler, døre og ruder29Indfældelige spejle
Af hensyn til fodgængernes sikkerhed
vil sidespejlene klappe udad eller indad, hvis en fodgænger kommer til
at gå ind i det med tilstrækkelig fart.
Spejlet sættes på plads igen ved at
trykke let på spejlhuset.
Elektrisk indfældning
Drej kontakten til 0, og tryk den der‐
efter ned. Begge sidespejle fældes
ind.
Tryk kontakten nedefter igen - begge
sidespejle vender tilbage til udgangs‐
stillingen.
Hvis et elektrisk indfældet spejl klap‐
pes ud manuelt, er det kun det andet
spejl, der fældes ud elektrisk, når
knappen trykkes ned.
Opvarmede spejle
Betjenes ved at trykke på Ü.
LED i knappen viser aktivering.
Opvarmningen er kun i funktion, når
motoren er i gang, og den afbrydes
automatisk efter et kort stykke tid.
Page 32 of 261

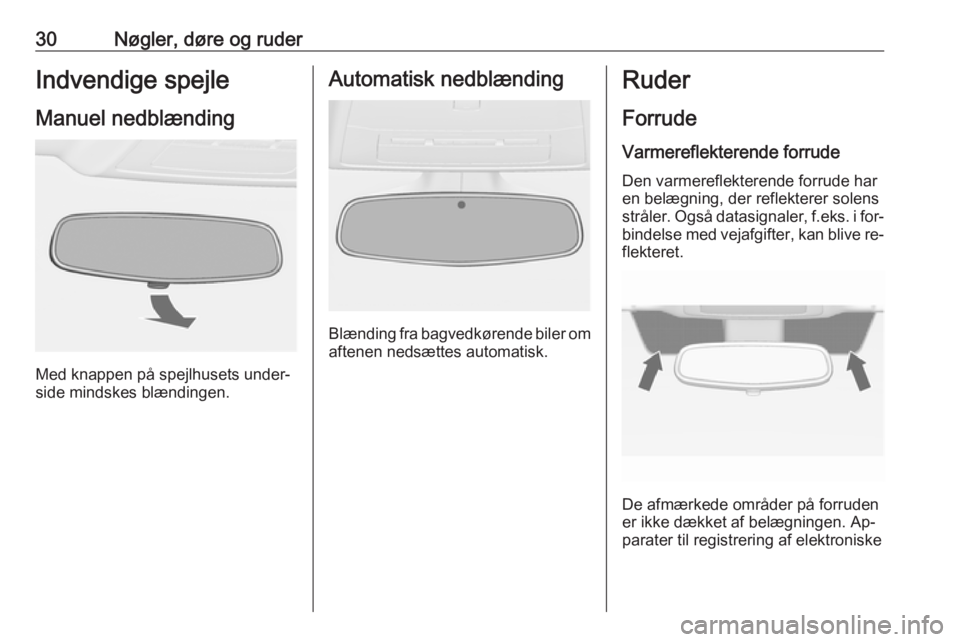

30Nøgler, døre og ruderIndvendige spejle
Manuel nedblænding
Med knappen på spejlhusets under‐
side mindskes blændingen.
Automatisk nedblænding
Blænding fra bagvedkørende biler om
aftenen nedsættes automatisk.
Ruder
Forrude Varmereflekterende forrude Den varmereflekterende forrude har
en belægning, der reflekterer solens stråler. Også datasignaler, f.eks. i for‐
bindelse med vejafgifter, kan blive re‐
flekteret.
De afmærkede områder på forruden
er ikke dækket af belægningen. Ap‐
parater til registrering af elektroniske
Page 33 of 261
Nøgler, døre og ruder31data og betaling af afgifter skal fast‐
gøres på disse områder. Ellers kan
der forekomme funktionsfejl i
dataregistrering.
Forrudemærkater Sæt ikke mærkater som f.eks. beta‐
lingsvejsmærkater eller lignende i for‐ ruden omkring bakspejlet. Ellers kan
sensorens registreringszone og ka‐
meraets visningsområde i spejlhuset
være begrænset.
Udskiftning af forrudeForsigtig
Hvis bilen har en fremadvendt ka‐
merasensor til førerhjælpesyste‐
merne, er det meget vigtigt, at
enhver forrudeudskiftning foreta‐
ges nøjagtigt som angivet i Opels
specifikationer. Ellers fungerer
disse systemer muligvis ikke kor‐
rekt, og der er risiko for uventet
adfærd og/eller meddelelser fra
disse systemer.
El-ruder9 Advarsel
El-betjente ruder skal betjenes
med omhu. Der er risiko for le‐
gemsbeskadigelse - det er især
farligt for børn.
Hold øje med ruder under lukning.
Sørg for, at intet kommer i
klemme.
Kan betjenes med tændingskontak‐ ten i stilling 1 eller 2 (tænding til)
3 136.
Bibeholdt strøm ved slukket motor
3 136.De enkelte ruder åbnes og lukkes ved
at trykke hhv. trække i den pågæl‐
dende kontakt.
Træk eller tryk let til første hak: ruden
kører op eller ned, så længe kontak‐
ten aktiveres.
Et kraftigt tryk eller træk til andet hak, hvorefter kontakten slippes: ruden
kører helt ned eller op med sikker‐
hedsfunktionen aktiveret. Bevægel‐
sen kan standses ved at aktivere kon‐ takten igen i samme retning.
Page 34 of 261

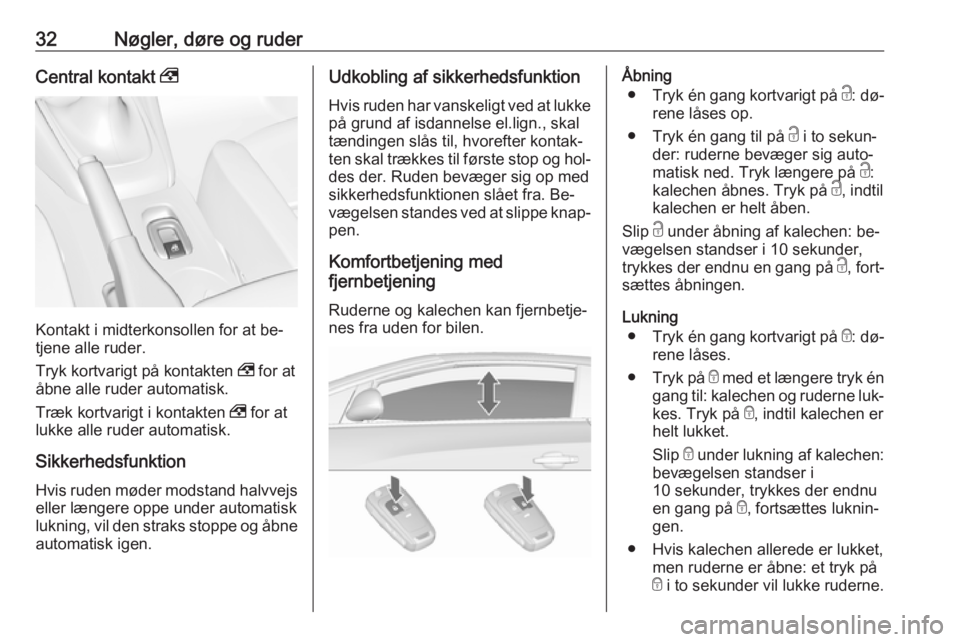

32Nøgler, døre og ruderCentral kontakt ,
Kontakt i midterkonsollen for at be‐
tjene alle ruder.
Tryk kortvarigt på kontakten , for at
åbne alle ruder automatisk.
Træk kortvarigt i kontakten , for at
lukke alle ruder automatisk.
Sikkerhedsfunktion
Hvis ruden møder modstand halvvejs eller længere oppe under automatisk
lukning, vil den straks stoppe og åbne automatisk igen.
Udkobling af sikkerhedsfunktion
Hvis ruden har vanskeligt ved at lukkepå grund af isdannelse el.lign., skal
tændingen slås til, hvorefter kontak‐
ten skal trækkes til første stop og hol‐
des der. Ruden bevæger sig op med
sikkerhedsfunktionen slået fra. Be‐
vægelsen standes ved at slippe knap‐
pen.
Komfortbetjening med
fjernbetjening
Ruderne og kalechen kan fjernbetje‐
nes fra uden for bilen.Åbning
● Tryk én gang kortvarigt på c: dø‐
rene låses op.
● Tryk én gang til på c i to sekun‐
der: ruderne bevæger sig auto‐
matisk ned. Tryk længere på c:
kalechen åbnes. Tryk på c, indtil
kalechen er helt åben.
Slip c under åbning af kalechen: be‐
vægelsen standser i 10 sekunder,
trykkes der endnu en gang på c, fort‐
sættes åbningen.
Lukning ● Tryk én gang kortvarigt på e: dø‐
rene låses.
● Tryk på e med et længere tryk én
gang til: kalechen og ruderne luk‐
kes. Tryk på e, indtil kalechen er
helt lukket.
Slip e under lukning af kalechen:
bevægelsen standser i
10 sekunder, trykkes der endnu
en gang på e, fortsættes luknin‐
gen.
● Hvis kalechen allerede er lukket, men ruderne er åbne: et tryk på
e i to sekunder vil lukke ruderne.
Page 35 of 261

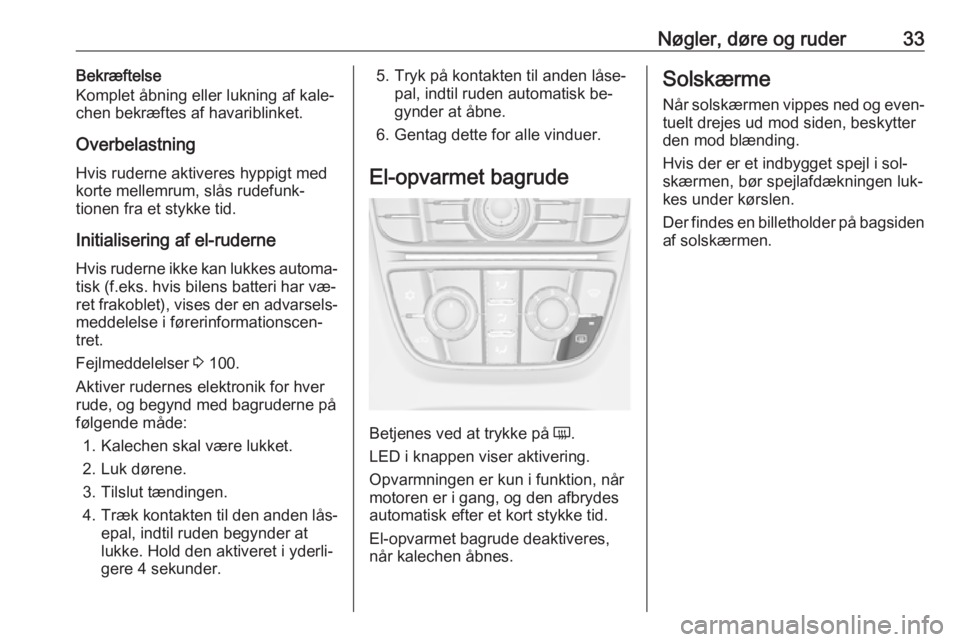

Nøgler, døre og ruder33Bekræftelse
Komplet åbning eller lukning af kale‐
chen bekræftes af havariblinket.
Overbelastning Hvis ruderne aktiveres hyppigt med
korte mellemrum, slås rudefunk‐
tionen fra et stykke tid.
Initialisering af el-ruderne Hvis ruderne ikke kan lukkes automa‐tisk (f.eks. hvis bilens batteri har væ‐
ret frakoblet), vises der en advarsels‐
meddelelse i førerinformationscen‐
tret.
Fejlmeddelelser 3 100.
Aktiver rudernes elektronik for hver
rude, og begynd med bagruderne på
følgende måde:
1. Kalechen skal være lukket.2. Luk dørene.
3. Tilslut tændingen.
4. Træk kontakten til den anden lås‐
epal, indtil ruden begynder at
lukke. Hold den aktiveret i yderli‐
gere 4 sekunder.5. Tryk på kontakten til anden låse‐ pal, indtil ruden automatisk be‐
gynder at åbne.
6. Gentag dette for alle vinduer.
El-opvarmet bagrude
Betjenes ved at trykke på Ü
.
LED i knappen viser aktivering.
Opvarmningen er kun i funktion, når
motoren er i gang, og den afbrydes
automatisk efter et kort stykke tid.
El-opvarmet bagrude deaktiveres,
når kalechen åbnes.
Solskærme
Når solskærmen vippes ned og even‐
tuelt drejes ud mod siden, beskytter
den mod blænding.
Hvis der er et indbygget spejl i sol‐
skærmen, bør spejlafdækningen luk‐
kes under kørslen.
Der findes en billetholder på bagsiden
af solskærmen.
Page 36 of 261

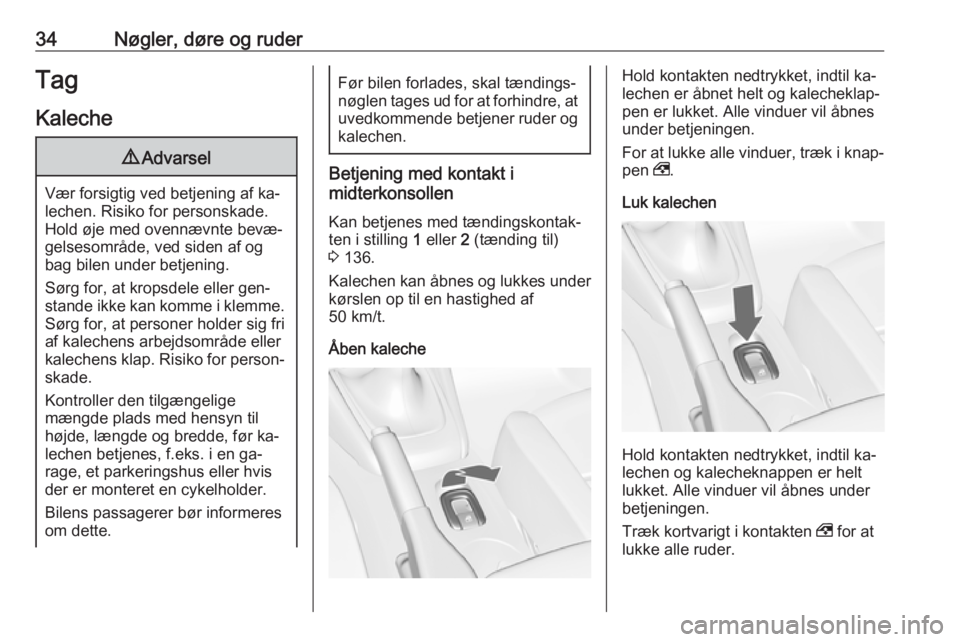

34Nøgler, døre og ruderTagKaleche9 Advarsel
Vær forsigtig ved betjening af ka‐
lechen. Risiko for personskade. Hold øje med ovennævnte bevæ‐
gelsesområde, ved siden af og
bag bilen under betjening.
Sørg for, at kropsdele eller gen‐ stande ikke kan komme i klemme.
Sørg for, at personer holder sig fri
af kalechens arbejdsområde eller
kalechens klap. Risiko for person‐ skade.
Kontroller den tilgængelige
mængde plads med hensyn til
højde, længde og bredde, før ka‐
lechen betjenes, f.eks. i en ga‐
rage, et parkeringshus eller hvis
der er monteret en cykelholder.
Bilens passagerer bør informeres
om dette.
Før bilen forlades, skal tændings‐
nøglen tages ud for at forhindre, at uvedkommende betjener ruder og
kalechen.
Betjening med kontakt i
midterkonsollen
Kan betjenes med tændingskontak‐ ten i stilling 1 eller 2 (tænding til)
3 136.
Kalechen kan åbnes og lukkes under kørslen op til en hastighed af
50 km/t.
Åben kaleche
Hold kontakten nedtrykket, indtil ka‐
lechen er åbnet helt og kalecheklap‐
pen er lukket. Alle vinduer vil åbnes under betjeningen.
For at lukke alle vinduer, træk i knap‐
pen ,.
Luk kalechen
Hold kontakten nedtrykket, indtil ka‐
lechen og kalecheknappen er helt
lukket. Alle vinduer vil åbnes under
betjeningen.
Træk kortvarigt i kontakten , for at
lukke alle ruder.
Page 37 of 261

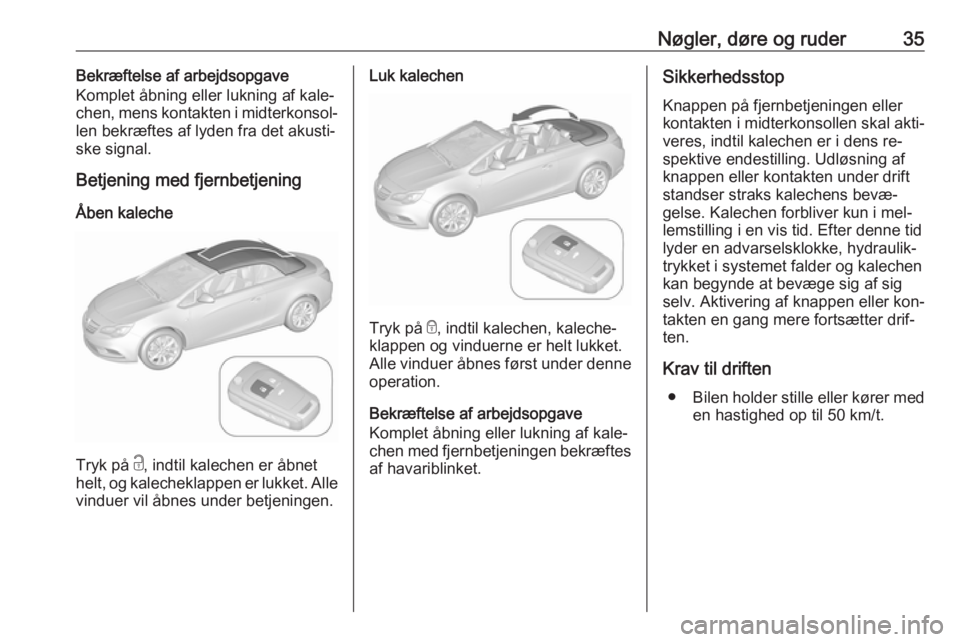

Nøgler, døre og ruder35Bekræftelse af arbejdsopgave
Komplet åbning eller lukning af kale‐
chen, mens kontakten i midterkonsol‐
len bekræftes af lyden fra det akusti‐
ske signal.
Betjening med fjernbetjening
Åben kaleche
Tryk på c, indtil kalechen er åbnet
helt, og kalecheklappen er lukket. Alle
vinduer vil åbnes under betjeningen.
Luk kalechen
Tryk på e, indtil kalechen, kaleche‐
klappen og vinduerne er helt lukket.
Alle vinduer åbnes først under denne
operation.
Bekræftelse af arbejdsopgave
Komplet åbning eller lukning af kale‐
chen med fjernbetjeningen bekræftes
af havariblinket.
Sikkerhedsstop
Knappen på fjernbetjeningen eller
kontakten i midterkonsollen skal akti‐
veres, indtil kalechen er i dens re‐
spektive endestilling. Udløsning af
knappen eller kontakten under drift
standser straks kalechens bevæ‐
gelse. Kalechen forbliver kun i mel‐
lemstilling i en vis tid. Efter denne tid lyder en advarselsklokke, hydraulik‐
trykket i systemet falder og kalechen kan begynde at bevæge sig af sig
selv. Aktivering af knappen eller kon‐
takten en gang mere fortsætter drif‐
ten.
Krav til driften ● Bilen holder stille eller kører med
en hastighed op til 50 km/t.
Page 38 of 261

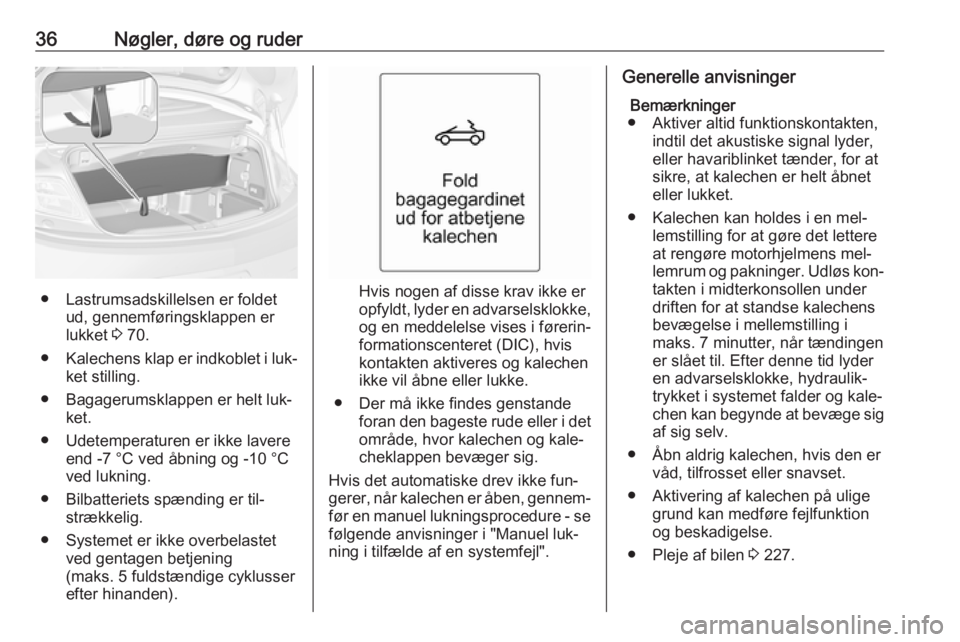

36Nøgler, døre og ruder
● Lastrumsadskillelsen er foldetud, gennemføringsklappen er
lukket 3 70.
● Kalechens klap er indkoblet i luk‐
ket stilling.
● Bagagerumsklappen er helt luk‐ ket.
● Udetemperaturen er ikke lavere end -7 °C ved åbning og -10 °C
ved lukning.
● Bilbatteriets spænding er til‐ strækkelig.
● Systemet er ikke overbelastet ved gentagen betjening
(maks. 5 fuldstændige cyklusser
efter hinanden).Hvis nogen af disse krav ikke er opfyldt, lyder en advarselsklokke,
og en meddelelse vises i førerin‐
formationscenteret (DIC), hvis
kontakten aktiveres og kalechen
ikke vil åbne eller lukke.
● Der må ikke findes genstande foran den bageste rude eller i detområde, hvor kalechen og kale‐
cheklappen bevæger sig.
Hvis det automatiske drev ikke fun‐
gerer, når kalechen er åben, gennem‐
før en manuel lukningsprocedure - se
følgende anvisninger i "Manuel luk‐
ning i tilfælde af en systemfejl".
Generelle anvisninger
Bemærkninger
● Aktiver altid funktionskontakten, indtil det akustiske signal lyder,
eller havariblinket tænder, for at
sikre, at kalechen er helt åbnet
eller lukket.
● Kalechen kan holdes i en mel‐ lemstilling for at gøre det lettere
at rengøre motorhjelmens mel‐
lemrum og pakninger. Udløs kon‐ takten i midterkonsollen under
driften for at standse kalechens
bevægelse i mellemstilling i
maks. 7 minutter, når tændingen
er slået til. Efter denne tid lyder
en advarselsklokke, hydraulik‐
trykket i systemet falder og kale‐
chen kan begynde at bevæge sig
af sig selv.
● Åbn aldrig kalechen, hvis den er våd, tilfrosset eller snavset.
● Aktivering af kalechen på ulige grund kan medføre fejlfunktion
og beskadigelse.
● Pleje af bilen 3 227.
Page 39 of 261
Nøgler, døre og ruder37Manuel lukning i tilfælde af en
systemfejl
I tilfælde af fejl i den elektrohydrauli‐
ske aktivering kan den åbnede kale‐
che lukkes manuelt.
En advarselsklokke lyder, og en med‐ delelse vises i DIC.
Forsigtig
Vi anbefaler kraftigt, at to personer udfører en manuel lukning af ka‐
lechen.
Manuel betjening af kalechen er kun tilladt ved lukning.
Læs følgende beskrivelse helt, før betjening.
Foretag ikke manuel lukning,
mens bilen holder på en nedadgå‐ ende bakke eller skråning.
Afmonter den store vindafviser, før
du starter betjeningen.
Få kalechen repareret på et værk‐
sted efter lukning.
Klargør følgende værktøj, som er
nødvendigt for manuel betjening:
● unbrakonøgle med 4 mm seks‐ kant på den lange side og 6 mm
sekskant på den korte side an‐
bragt i handskerummet
● to snore, anbragt i handskerum‐ met
● skruetrækker, anbragt i værktøjs‐
kassen i lastrummet 3 207
1. Afbryd tændingen. 2. Åbn bagagerumsklappen og ud‐ tag skruetrækkeren fra værktøjs‐
kassen.
3. På den indvendige side af last‐ rumsklappens øverste kant er deret greb til udløsning af kaleche‐
klappen. Find grebet, og oplås det
ved at dreje grebet nedad.
Page 40 of 261
38Nøgler, døre og ruderBemærkninger
Bagagerumsklappen kan ikke åbnes
fra næste trin og fremefter.
Tag skruetrækkeren ud af værktøjs‐ kassen, før du går videre. Lastrum‐
met kan muligvis ikke åbnes, før bi‐
len er på værksted. Tag derfor even‐
tuelle nødvendige genstande ud af
lastrummet.
4. Luk bagagerumsklappen.
5. Løft kalechen fra begge sider samtidigt op til ca. halvt løftet po‐
sition.
6. Isæt den 4 mm unbrakonøgle i den markerede position på klap‐
drivenheden. Drej unbrakonøglen
med uret hele vejen til stoppet, så
de sidelæns klapper drejes ind.
7. Åbn kalecheklappen til dens en‐ deposition.8. Afmonter plasticdækslerne ibegge sider ved at trykke og
skyde bagud, se illustrationen.
9. Ved hængslerne i hver side er der
synlige mærker.
